1 Adaptadores gráficos, red, multimedia

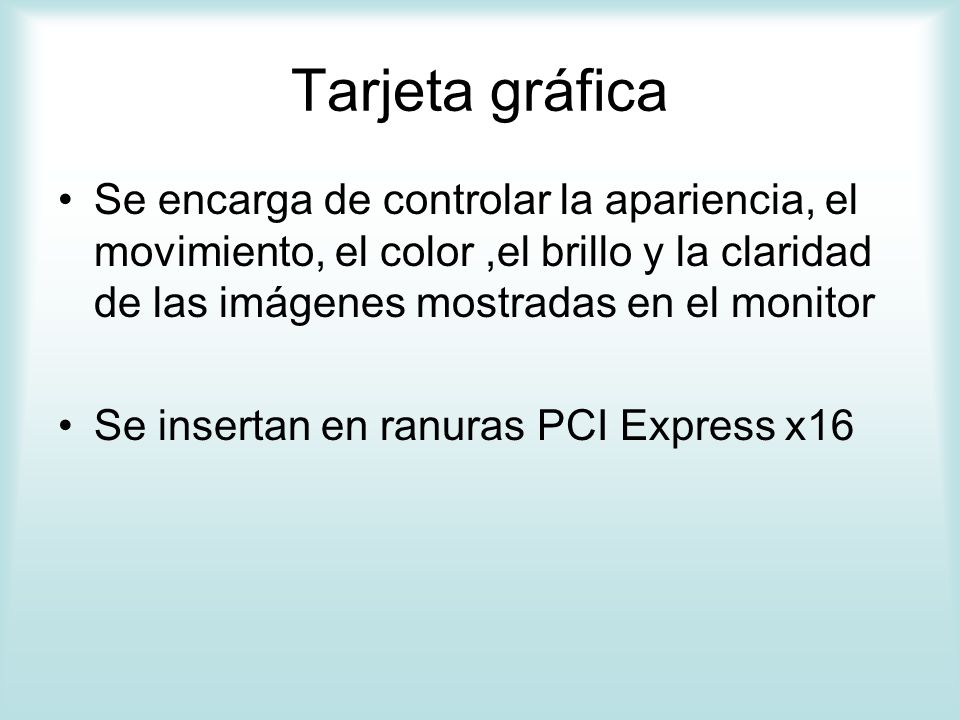

2 Tarjeta gráfica Se encarga de controlar la apariencia, el movimiento, el color ,el brillo y la claridad de las imágenes mostradas en el monitor Se insertan en ranuras PCI Express x16

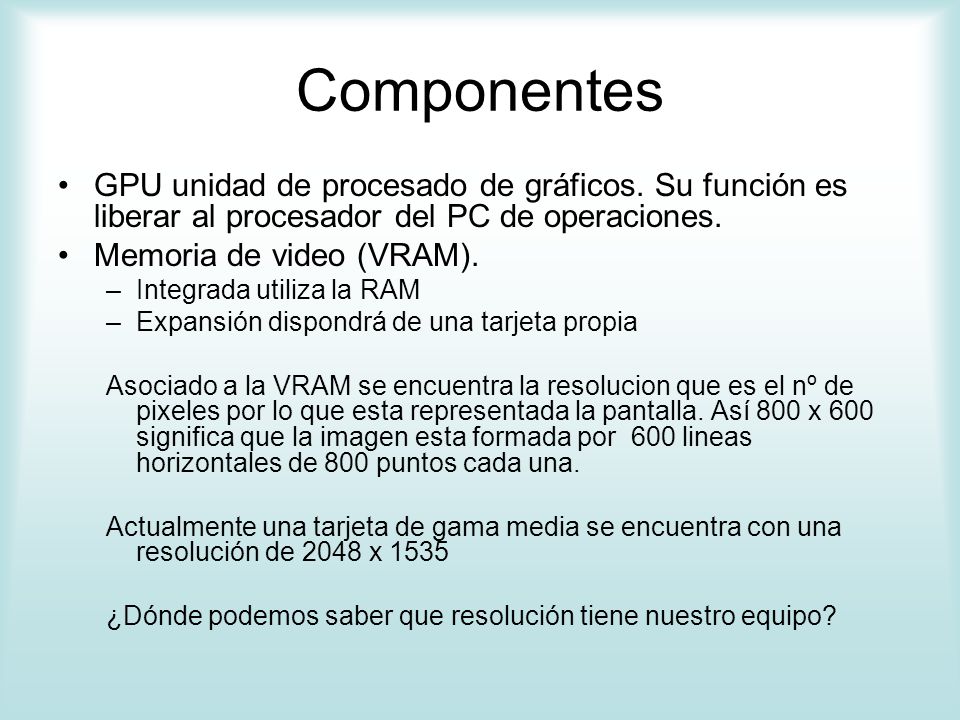

3 Componentes GPU unidad de procesado de gráficos. Su función es liberar al procesador del PC de operaciones. Memoria de video (VRAM). Integrada utiliza la RAM Expansión dispondrá de una tarjeta propia Asociado a la VRAM se encuentra la resolucion que es el nº de pixeles por lo que esta representada la pantalla. Así 800 x 600 significa que la imagen esta formada por 600 lineas horizontales de 800 puntos cada una. Actualmente una tarjeta de gama media se encuentra con una resolución de 2048 x 1535 ¿Dónde podemos saber que resolución tiene nuestro equipo?

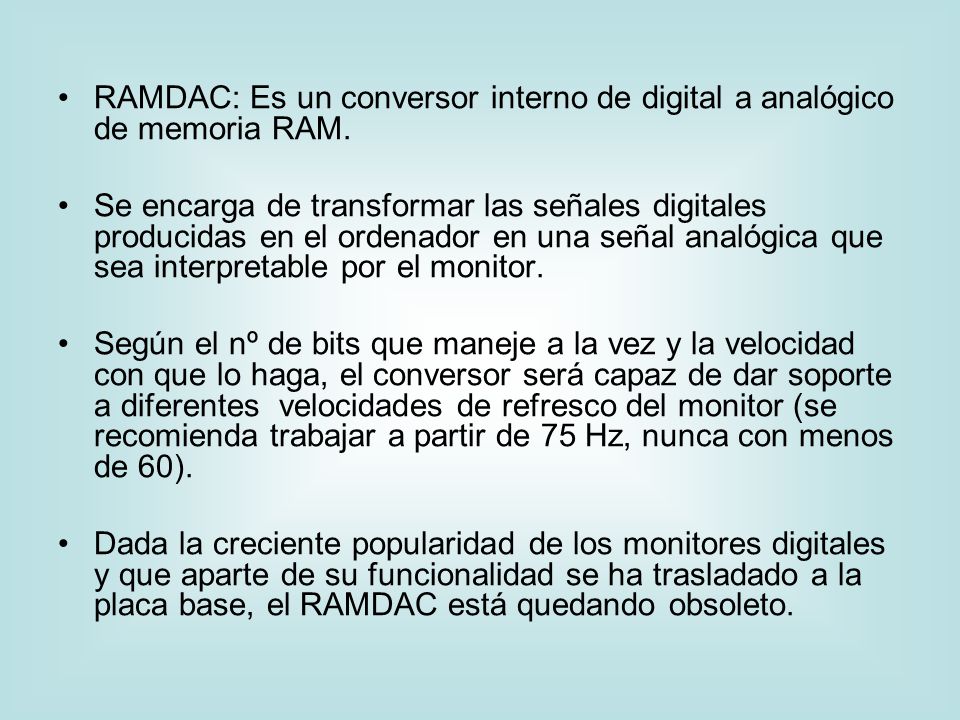

4 RAMDAC: Es un conversor interno de digital a analógico de memoria RAM.
Se encarga de transformar las señales digitales producidas en el ordenador en una señal analógica que sea interpretable por el monitor. Según el nº de bits que maneje a la vez y la velocidad con que lo haga, el conversor será capaz de dar soporte a diferentes velocidades de refresco del monitor (se recomienda trabajar a partir de 75 Hz, nunca con menos de 60). Dada la creciente popularidad de los monitores digitales y que aparte de su funcionalidad se ha trasladado a la placa base, el RAMDAC está quedando obsoleto.

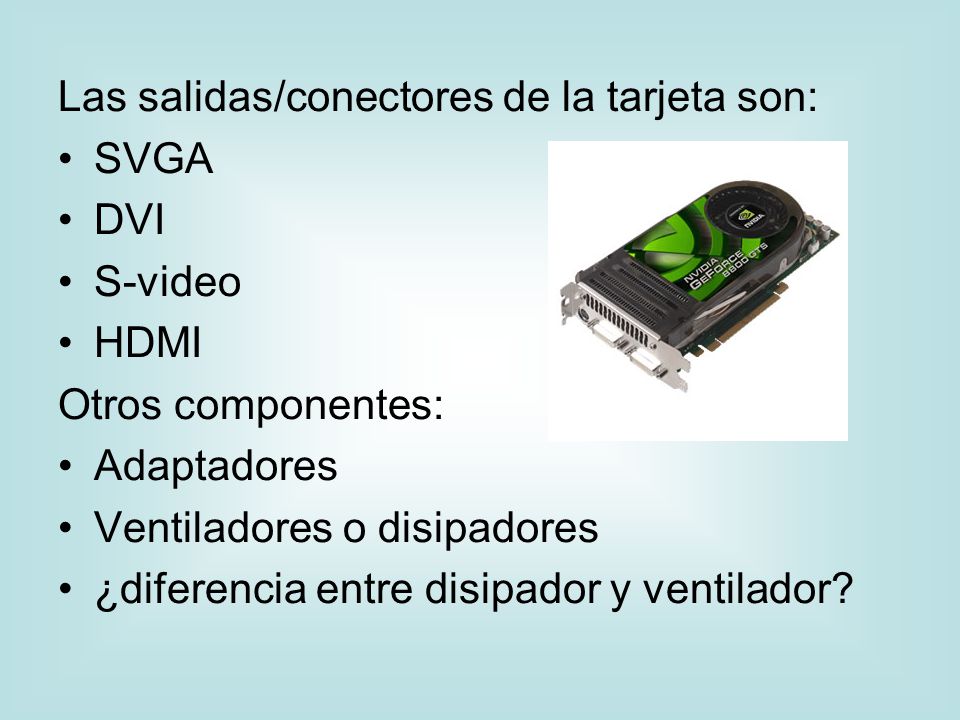

5 Las salidas/conectores de la tarjeta son:
SVGA DVI S-video HDMI Otros componentes: Adaptadores Ventiladores o disipadores ¿diferencia entre disipador y ventilador?

6 Afectados Tener una grafica potente lleva como consecuencia tener una fuente de alimentación de 450 watios hacia arriba. El tamaño de la tarjeta debido a los diferentes componentes que lleva hace que ocupe dos ranuras en lugar de una como años anteriores.

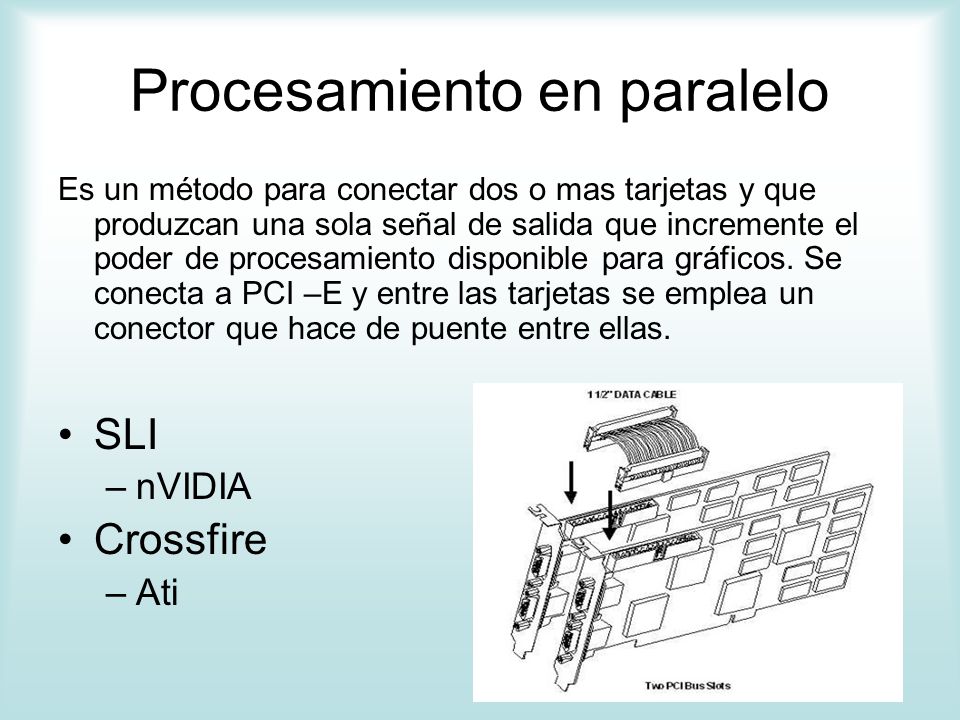

7 Procesamiento en paralelo
Es un método para conectar dos o mas tarjetas y que produzcan una sola señal de salida que incremente el poder de procesamiento disponible para gráficos. Se conecta a PCI –E y entre las tarjetas se emplea un conector que hace de puente entre ellas. SLI nVIDIA Crossfire Ati

8 Tarjetas de red Se utilizan para conectar ordenadores entre si con la finalidad de compartir recursos y poder formar una red. Actualmente las placas tienen integradas una tarjetas de red Ethernet con conector rj45. Además de esto los portátiles vienen equipados con WIFI.

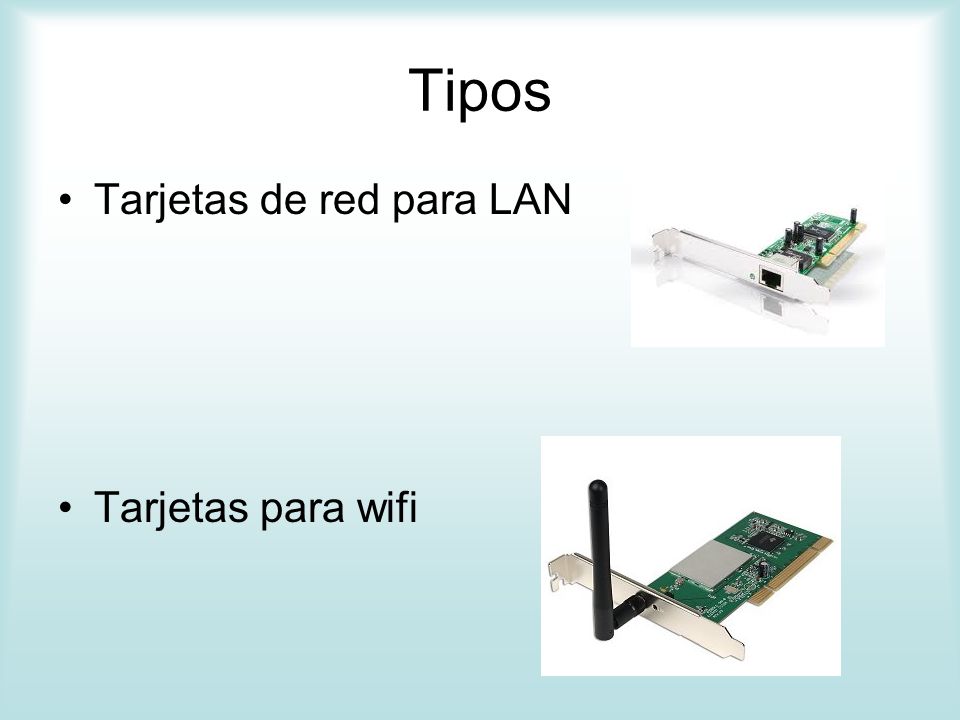

9 Tipos Tarjetas de red para LAN Tarjetas para wifi

10 Dependerá de la tecnología que utilice: - Ethernet 10 Mb/s

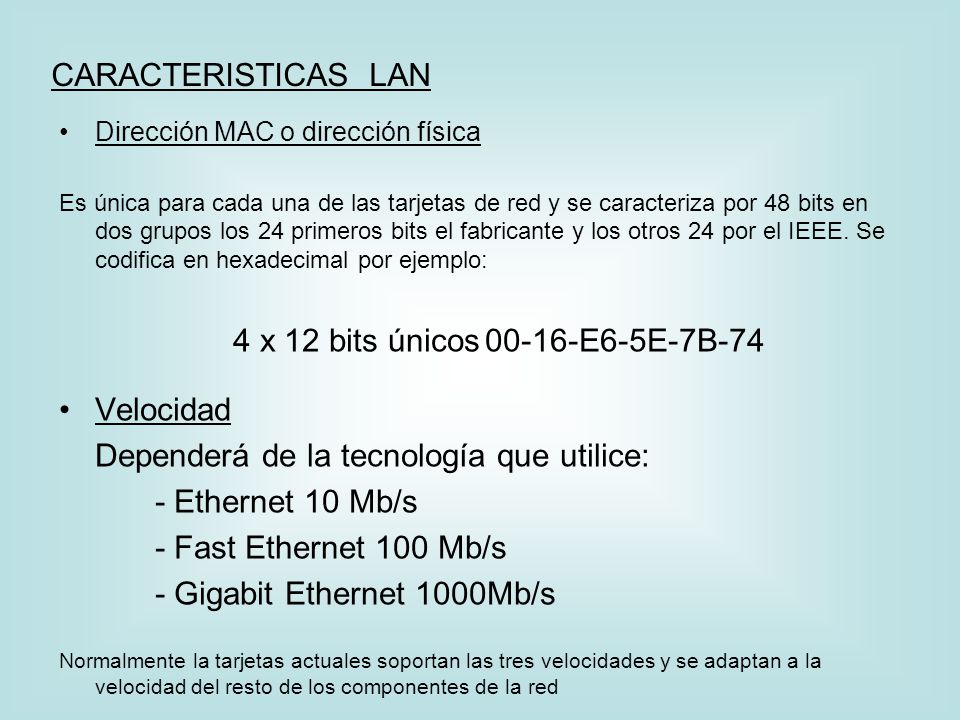

CARACTERISTICAS LAN Dirección MAC o dirección física Es única para cada una de las tarjetas de red y se caracteriza por 48 bits en dos grupos los 24 primeros bits el fabricante y los otros 24 por el IEEE. Se codifica en hexadecimal por ejemplo: 4 x 12 bits únicos E6-5E-7B-74 Velocidad Dependerá de la tecnología que utilice: - Ethernet 10 Mb/s - Fast Ethernet 100 Mb/s - Gigabit Ethernet 1000Mb/s Normalmente la tarjetas actuales soportan las tres velocidades y se adaptan a la velocidad del resto de los componentes de la red

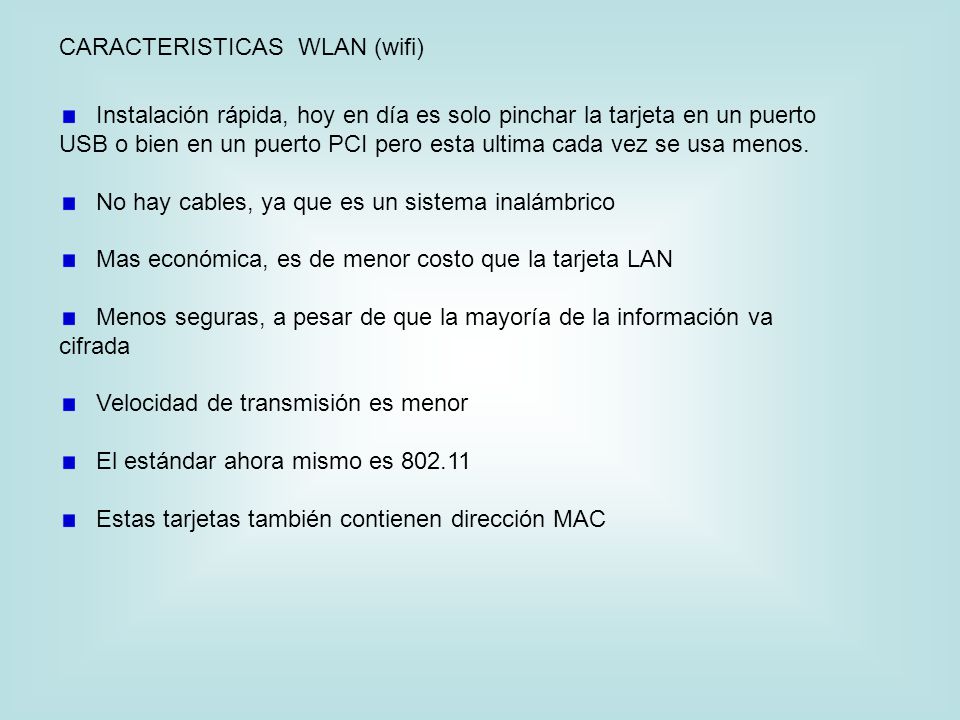

11 CARACTERISTICAS WLAN (wifi)
Instalación rápida, hoy en día es solo pinchar la tarjeta en un puerto USB o bien en un puerto PCI pero esta ultima cada vez se usa menos. No hay cables, ya que es un sistema inalámbrico Mas económica, es de menor costo que la tarjeta LAN Menos seguras, a pesar de que la mayoría de la información va cifrada Velocidad de transmisión es menor El estándar ahora mismo es Estas tarjetas también contienen dirección MAC

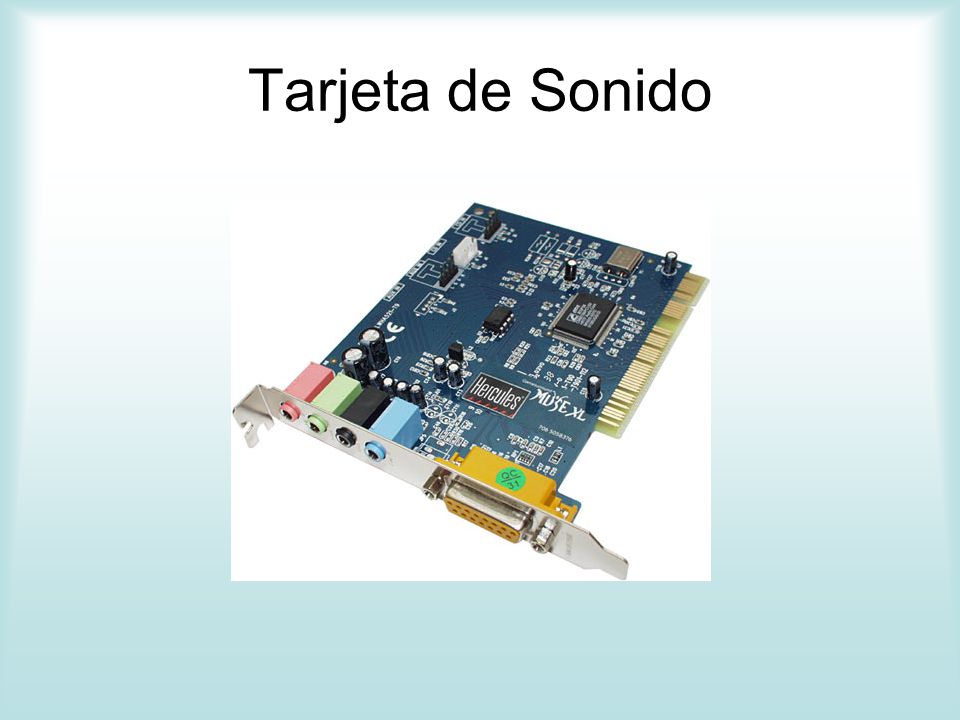

12 Tarjeta de Sonido

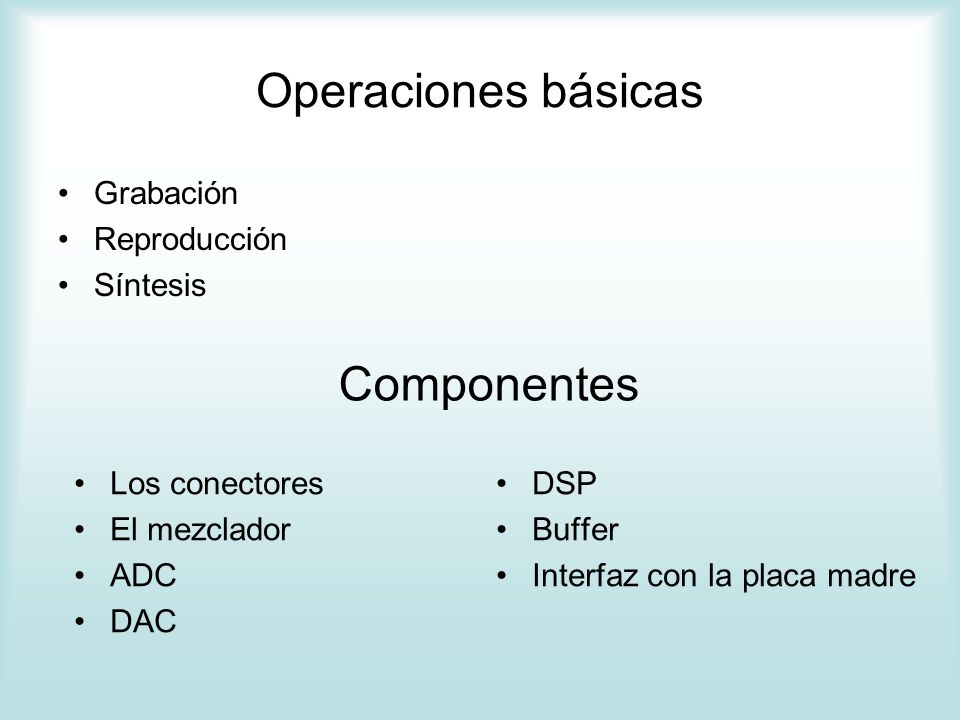

13 Operaciones básicas Componentes Grabación Reproducción Síntesis
Los conectores DSP El mezclador Buffer ADC Interfaz con la placa madre DAC

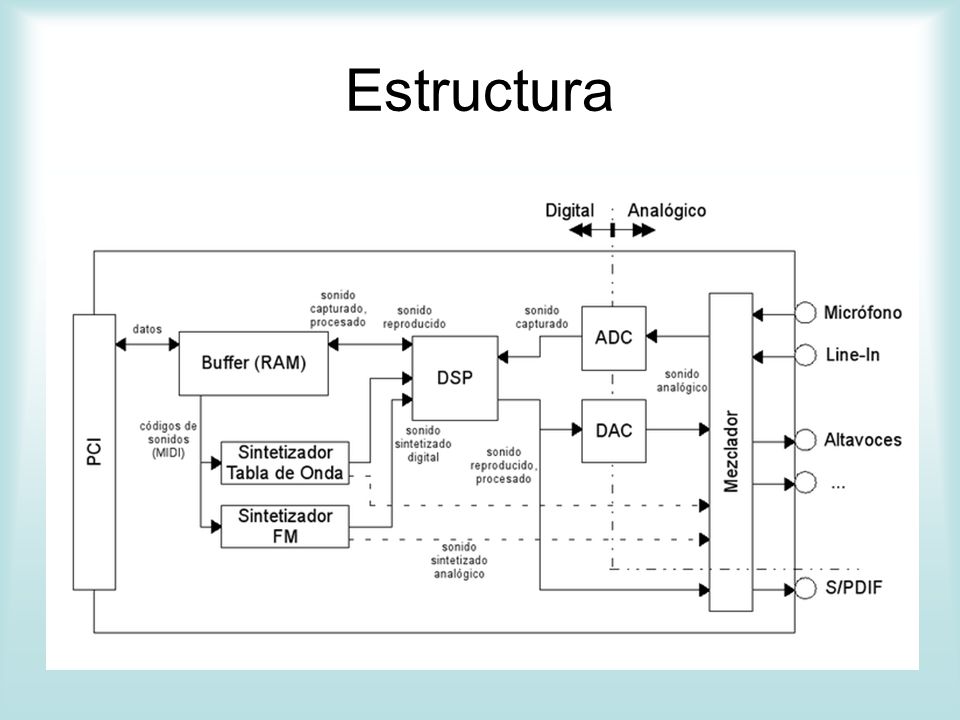

14 Estructura

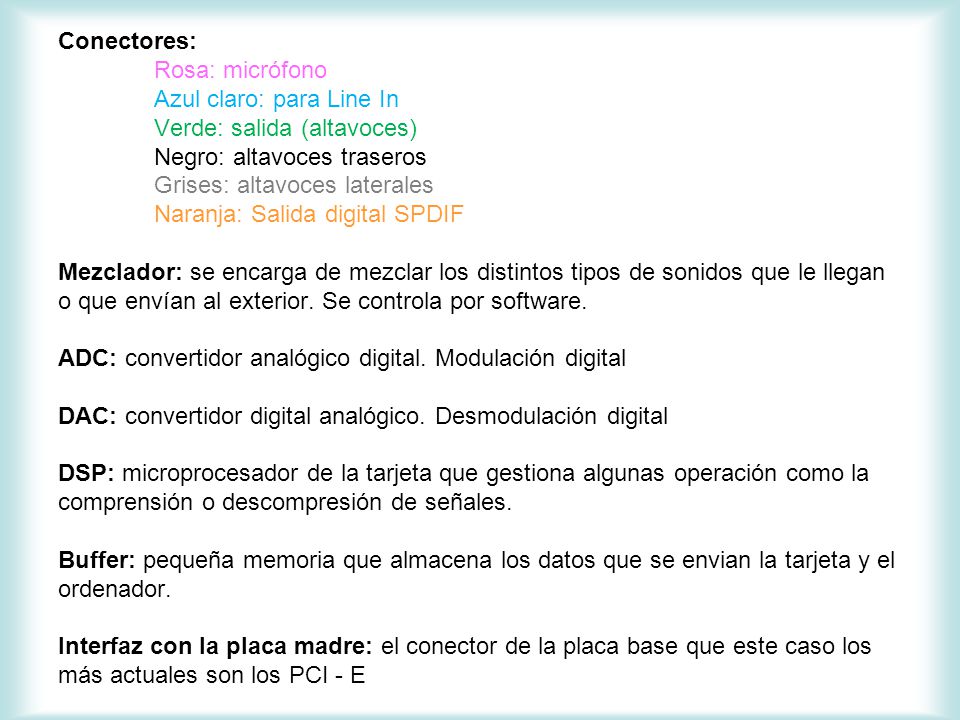

15 Conectores:. Rosa: micrófono. Azul claro: para Line In
Conectores: Rosa: micrófono Azul claro: para Line In Verde: salida (altavoces) Negro: altavoces traseros Grises: altavoces laterales Naranja: Salida digital SPDIF Mezclador: se encarga de mezclar los distintos tipos de sonidos que le llegan o que envían al exterior. Se controla por software. ADC: convertidor analógico digital. Modulación digital DAC: convertidor digital analógico. Desmodulación digital DSP: microprocesador de la tarjeta que gestiona algunas operación como la comprensión o descompresión de señales. Buffer: pequeña memoria que almacena los datos que se envian la tarjeta y el ordenador. Interfaz con la placa madre: el conector de la placa base que este caso los más actuales son los PCI - E

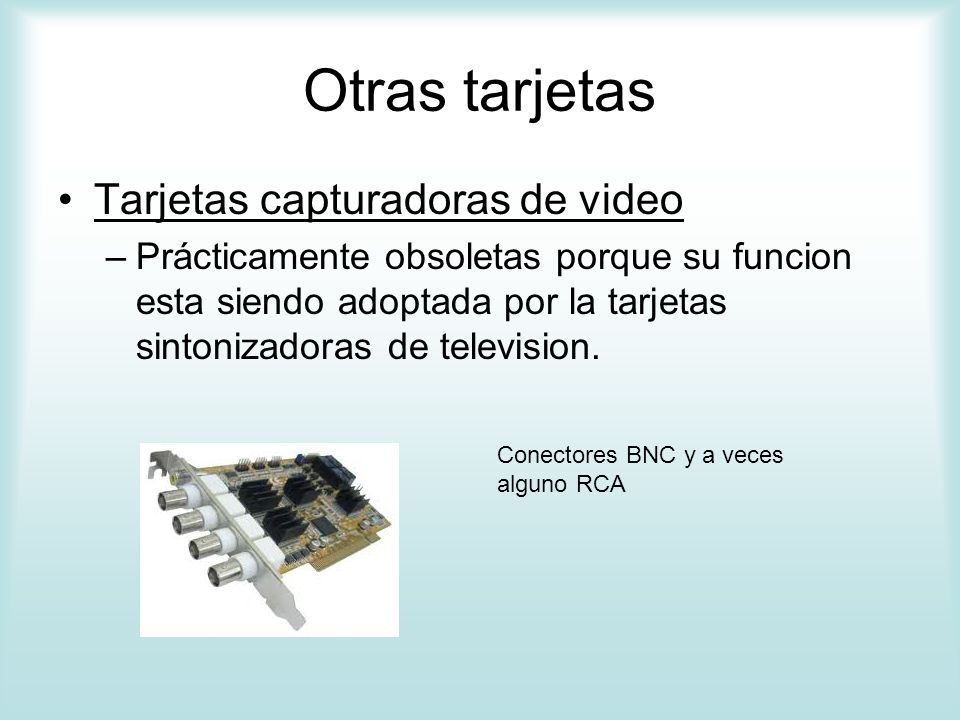

16 Otras tarjetas Tarjetas capturadoras de video
Prácticamente obsoletas porque su funcion esta siendo adoptada por la tarjetas sintonizadoras de television. Conectores BNC y a veces alguno RCA

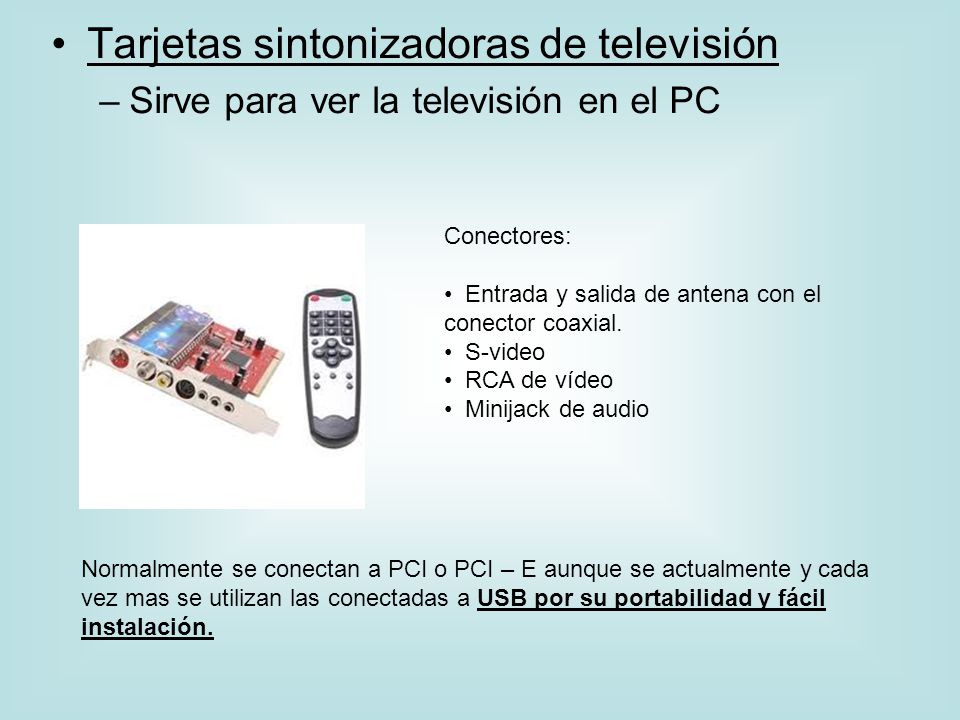

17 Tarjetas sintonizadoras de televisión
Sirve para ver la televisión en el PC Conectores: Entrada y salida de antena con el conector coaxial. S-video RCA de vídeo Minijack de audio Normalmente se conectan a PCI o PCI – E aunque se actualmente y cada vez mas se utilizan las conectadas a USB por su portabilidad y fácil instalación.

18 Tipos de Tarjetas TV Analógicas: sintonizan los canales analógicos recibidos por antena o por cable. Digitales: sintonizan los canales digitales de la TDT que se reciben por la antena con formato DVB-T Satélite: sintonizan los canales por antena parabólica. Híbridas: sintonizan dos o mas tipos de señal.

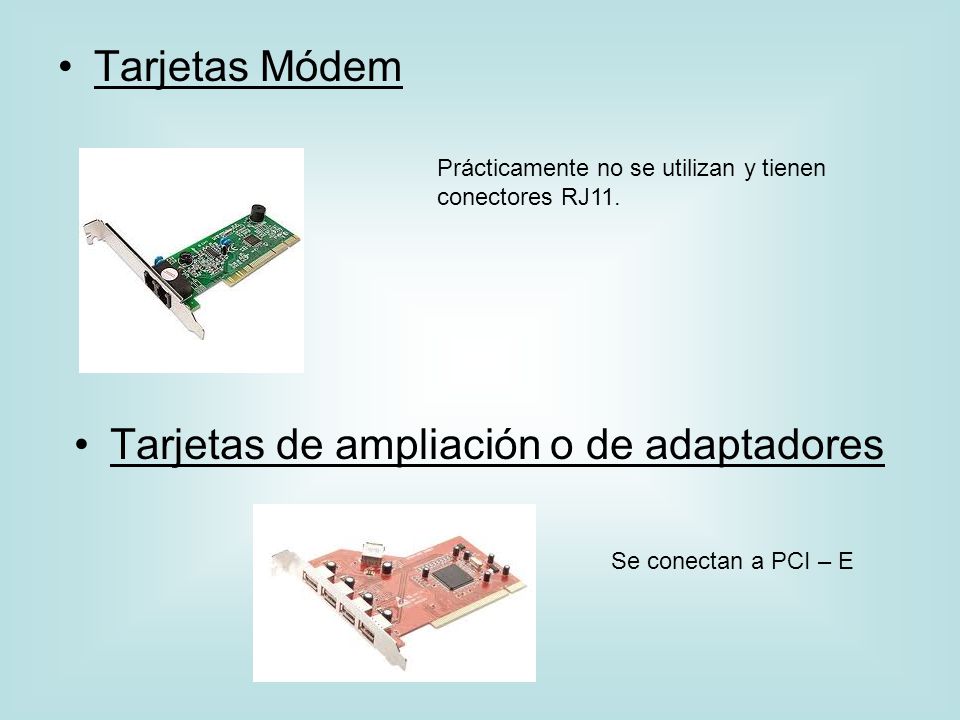

19 Tarjetas de ampliación o de adaptadores
Tarjetas Módem Prácticamente no se utilizan y tienen conectores RJ11. Tarjetas de ampliación o de adaptadores Se conectan a PCI – E

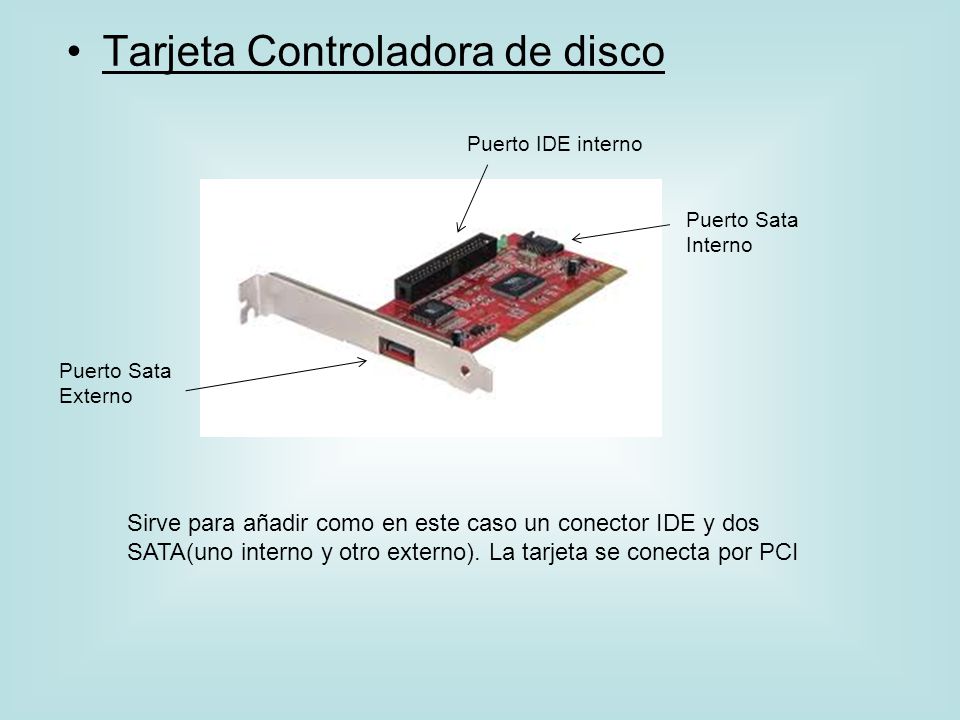

20 Tarjeta Controladora de disco
Puerto IDE interno Puerto Sata Interno Puerto Sata Externo Sirve para añadir como en este caso un conector IDE y dos SATA(uno interno y otro externo). La tarjeta se conecta por PCI

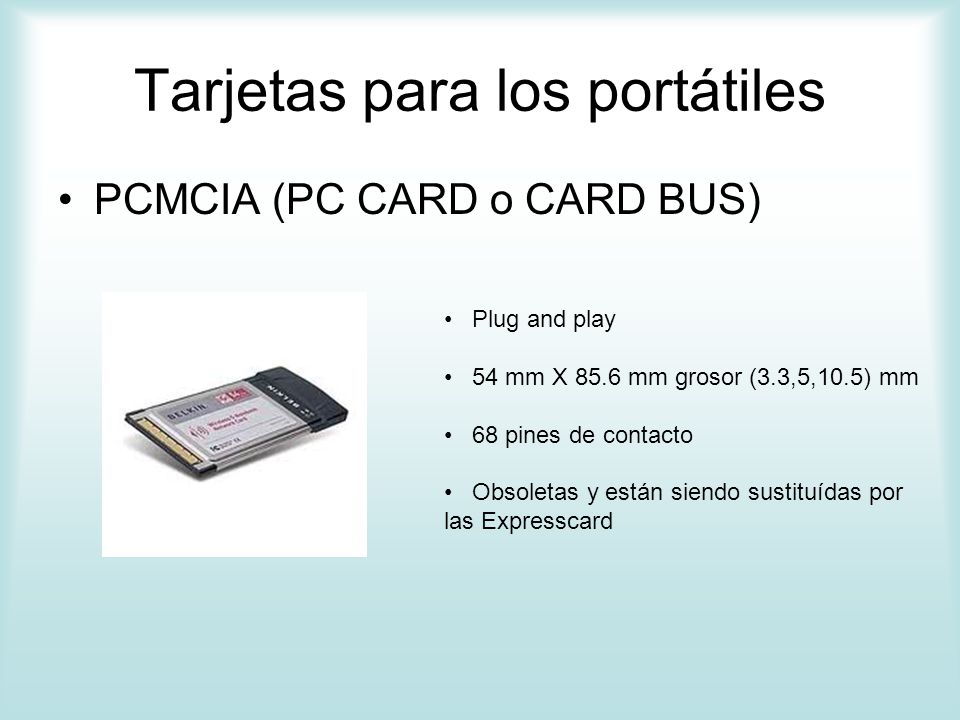

21 Tarjetas para los portátiles
PCMCIA (PC CARD o CARD BUS) Plug and play 54 mm X 85.6 mm grosor (3.3,5,10.5) mm 68 pines de contacto Obsoletas y están siendo sustituídas por las Expresscard

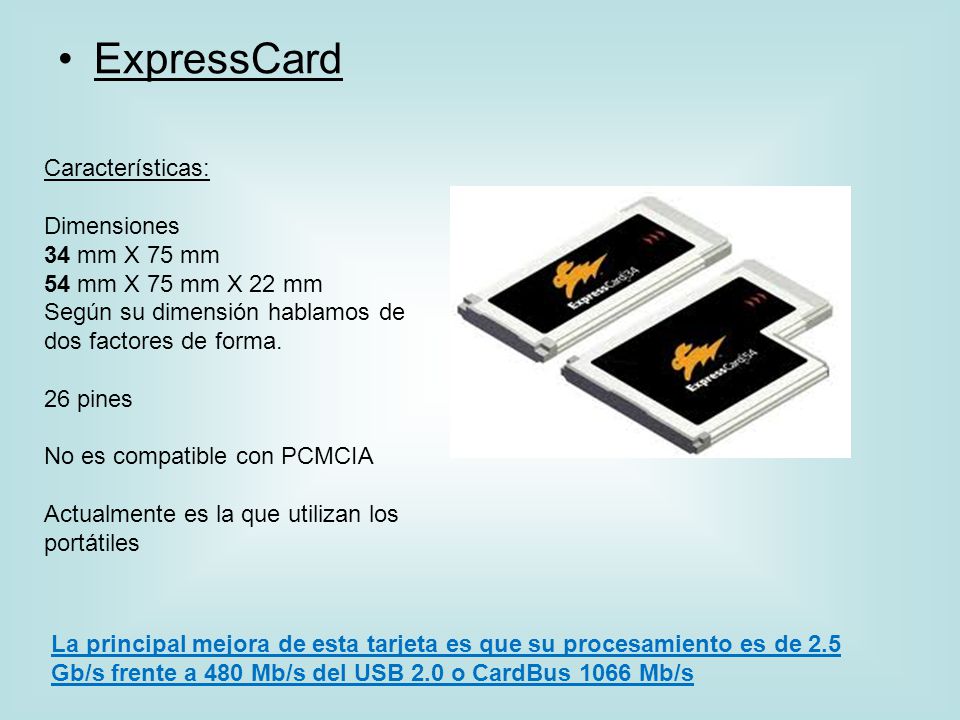

22 ExpressCard Características: Dimensiones 34 mm X 75 mm
54 mm X 75 mm X 22 mm Según su dimensión hablamos de dos factores de forma. 26 pines No es compatible con PCMCIA Actualmente es la que utilizan los portátiles La principal mejora de esta tarjeta es que su procesamiento es de 2.5 Gb/s frente a 480 Mb/s del USB 2.0 o CardBus 1066 Mb/s
