Explotacion de Equipos Elaborado por Ing. Edson Rodríguez Docente UNI Norte.

Presentación del tema: "Explotacion de Equipos Elaborado por Ing. Edson Rodríguez Docente UNI Norte."— Transcripción de la presentación:

1 Explotacion de Equipos Elaborado por Ing. Edson Rodríguez Docente UNI Norte

2 TractoresTractores Y Equipos Relacionados Tractores Clasificacion: Clasificacion: Potencia Potencia Sistema de Rodaje Sistema de Rodaje Mandos Mandos Funciones Funciones

3 Aplicaciones Bulldozer Limpieza inicial Limpieza inicial Desbroce Desbroce Regar material Regar material Cortar y rellenar Cortar y rellenar Escarificar Escarificar Apertura de trochas Apertura de trochas Mantenimiento de caminos de acarreo Mantenimiento de caminos de acarreo

4 Rendimiento /Productividad Se refieren a lo que produce un equipo en términos de tiempo según la actividad que realiza. Se refieren a lo que produce un equipo en términos de tiempo según la actividad que realiza.

5 Factores de Productividad Tipo de terreno Tipo de terreno Condiciones del terreno Condiciones del terreno Potencia del equipo Potencia del equipo Habilidad del operador Habilidad del operador Tiempo(Distancia/Velocidad) Tiempo(Distancia/Velocidad) Angulo de reposo del material Angulo de reposo del material Tamaño de Cuchilla Tamaño de Cuchilla Etc… Etc…

6 P=Q/T P=Q/T P=Productividad m3/h P=Productividad m3/h Q=capacidad real Q=capacidad real T=Tiempo de ciclo T=Tiempo de ciclo

7 La cuchilla de un bulldozer, tiene una capacidad teórica que varia con las clases de tierras y con el tamaño de la cuchilla. Si se conoce la capacidad de la cuchilla, puede det. el rendimiento aproximado de una maquina estimando el numero de pasadas que pueda efectuar en una hora. La cuchilla de un bulldozer, tiene una capacidad teórica que varia con las clases de tierras y con el tamaño de la cuchilla. Si se conoce la capacidad de la cuchilla, puede det. el rendimiento aproximado de una maquina estimando el numero de pasadas que pueda efectuar en una hora.

8

9

10

11 Dimensiones A1495Mm B1880Mm D2390Mm F510Mm H2980Mm I3025Mm J1270Mm K2675Mm L3285Mm M4365Mm N65Mm O3195Mm

12 Mototrailla Clasificación Clasificación Impulsadas(Traillas o escrepas) Impulsadas(Traillas o escrepas) Autopropulsadas(Mototraillas o motoescrepas) Autopropulsadas(Mototraillas o motoescrepas) Tamaño del deposito Tamaño del deposito

13 Aplicación Cortar, cargar, trasladar y regar material Cortar, cargar, trasladar y regar material Equipos versatiles empleados en aeropuertos, carreteras o terraplen Equipos versatiles empleados en aeropuertos, carreteras o terraplen

14 Rendimiento P=Q/T P=Q/T Q=volumen que transporta Q=volumen que transporta T=Tcarga+Tida+Tdescarga+Tre greso+Tfijo T=Tcarga+Tida+Tdescarga+Tre greso+Tfijo

15 Dcorte= (Q/Long. Corte x prof. De corte) Dcorte= (Q/Long. Corte x prof. De corte) Drelleno= (Qs/Long. Relle. X Prof de relleno) Drelleno= (Qs/Long. Relle. X Prof de relleno) Velocidades respecto a tracción Velocidades respecto a tracción Tiempos respecto a distancias Tiempos respecto a distancias

16 Factores que afectan el Rendimiento Tiempo de carga Tiempo de carga Descarga Descarga Maniobras Maniobras Tipo y condiciones de terreno Tipo y condiciones de terreno

17 Características Rasante Rasante El sistema AccuGrade es una tecnología de GPS de pendiente transversal El sistema AccuGrade es una tecnología de GPS de pendiente transversal El sistema AccuGrade permite que el operador coloque manualmente o realice el corte exactamente donde se requiere. El sistema AccuGrade permite que el operador coloque manualmente o realice el corte exactamente donde se requiere.

18 Este sistema es preciso y eficiente, lo que permite que la 613G trabaje en sitios de trabajo sin estacas. Este sistema es preciso y eficiente, lo que permite que la 613G trabaje en sitios de trabajo sin estacas.

19

20

21

22

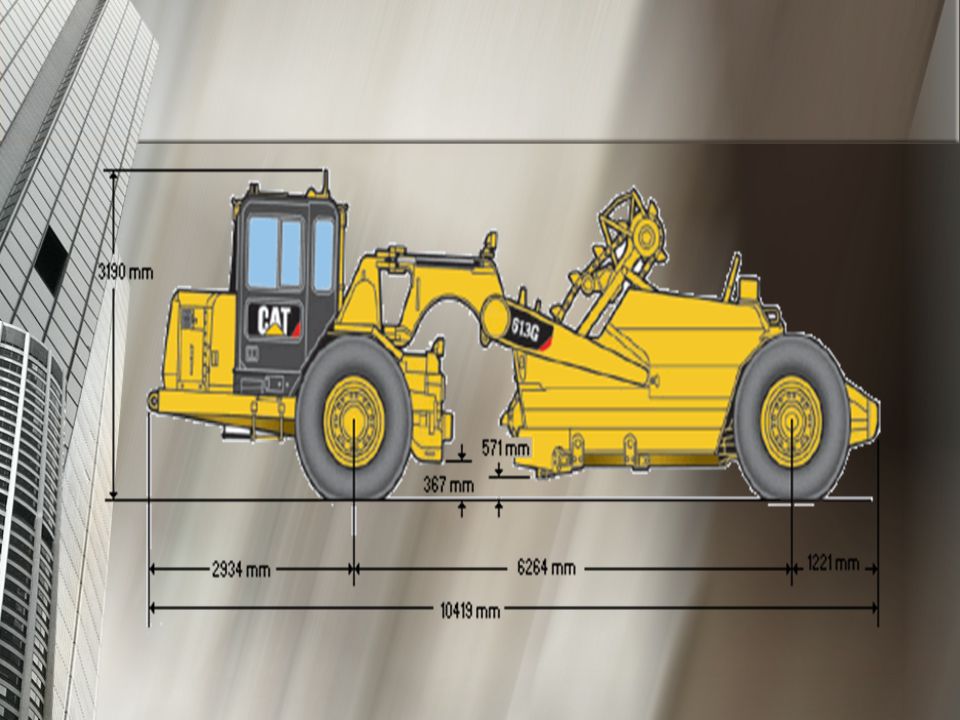

23

24

25 Especificaciones DescripciónMotor Potencia Bruta193 hp Potencia Neta181 hp Transmisión Avance 13.4 km/h Avance 25.6 Avance 39 Avance 414.3 Avance 520.6 Avance 639.3

26 Especificaciones Velocidad Reversa5.8 km/h capacidad8.4 m3 Carga Nominal de traílla11975 kg Profundidad de corte máximo 160 mm Ancho de corte2430 mm Carter20 lts Combustible359.6 lts Peso Vacio16626 kg

27 Motoniveladora/Motoconformadora/Pat rol Es una maquina explanadora, sobre neumáticos autopropulsada teniendo como función principal la conformación del terreno Es una maquina explanadora, sobre neumáticos autopropulsada teniendo como función principal la conformación del terreno Velocidades de 2 a20 mph Velocidades de 2 a20 mph

28 Motonivelador a Motonivelador a Clasificación Clasificación Peso(ligeras,medianas, pesadas y súper pesadas) Peso(ligeras,medianas, pesadas y súper pesadas) Potencia (pequeño, medio, grandes) Potencia (pequeño, medio, grandes)

29 Aplicación Desbroce y descortezado Desbroce y descortezado Excavaciones pequeñas(50cm profundidad) Excavaciones pequeñas(50cm profundidad) Apertura de cunetas (estacas a 20m, replanteo antes) Apertura de cunetas (estacas a 20m, replanteo antes) Perfil de taludes Perfil de taludes Escarificación Escarificación Riego y tendido de material Riego y tendido de material Remoción de superficies asfálticas Remoción de superficies asfálticas Acarreo de material a 60 m Acarreo de material a 60 m Nivelación de terrenos Nivelación de terrenos

30 Selección de Patrol Dimensión y posibilidad de movimiento de hoja Dimensión y posibilidad de movimiento de hoja Movilidad de ruedas delanteras Movilidad de ruedas delanteras Dimensión de equipo Dimensión de equipo Velocidad de operación Velocidad de operación Tipo de suelo Tipo de suelo

31 Productividad Rn= B-b x Vm x 100/n Rn= B-b x Vm x 100/n B= L x Sen θ B= L x Sen θ Θ= ángulo de cuchilla Θ= ángulo de cuchilla L= longitud de cuchilla L= longitud de cuchilla Vm= velocidad media Vm= velocidad media

32 Numero de pasadas N (numero de pasadas sobre franjas) N (numero de pasadas sobre franjas) Np= 2 (para capacidades de transporte ≤ 5m Np= 2 (para capacidades de transporte ≤ 5m Np= 4 (para capacidades de transporte 6 a 9 m) Np= 4 (para capacidades de transporte 6 a 9 m) Np= 6 (para capacidades de transporte 10 a 12 m) Np= 6 (para capacidades de transporte 10 a 12 m)

33 Experiencia de Operador b (ancho de monta o solape entre franjas) b (ancho de monta o solape entre franjas) 0.1 operador experto 0.1 operador experto 0.2 operador inexperto 0.2 operador inexperto Kup=Coef. de utilización horario Kup=Coef. de utilización horario (0.5 a 0.65) (0.5 a 0.65)

34 Unidades de rendimiento M3/H = excavaciones, riego y acarreo M3/H = excavaciones, riego y acarreo M2/H = desbroce, nivelación, perfilado, escarificación M2/H = desbroce, nivelación, perfilado, escarificación Ml/H = apertura de cunetas, limpieza Ml/H = apertura de cunetas, limpieza

35 Regar y colocar material La cuchilla puede colocarse a una profundidad que se desee y girar a cualquier posición requerida La cuchilla puede colocarse a una profundidad que se desee y girar a cualquier posición requerida

36 Compactación de Terraplén Esta actividad se realiza con el objetivo de brindar resistencia al suelo Esta actividad se realiza con el objetivo de brindar resistencia al suelo Para la mayoría de suelos se emplea un contenido de humedad entre 8 al 25% del peso del suelo Para la mayoría de suelos se emplea un contenido de humedad entre 8 al 25% del peso del suelo

37 El numero de pasadas estará de acorde a : El numero de pasadas estará de acorde a : Tipo de material Tipo de material Espesor de capas Espesor de capas Cantidad de humedad Cantidad de humedad Peso del rodillo Peso del rodillo

38 Contenido de Humedad Extraer muestra húmeda Extraer muestra húmeda Pesar Pesar Secar en horno y volver a pesar Secar en horno y volver a pesar Anotar perdida de peso Anotar perdida de peso Peso de agua perdido entre peso de muestra seca por 100 Peso de agua perdido entre peso de muestra seca por 100 =% contenido de humedad =% contenido de humedad

39 Peso de Operación: 35060 lbs Potencia: 213 Hp Ancho de Cuchilla: 14 Ft

40 Rango de Velocidades OperaciónEngrane Mantenimiento de CaminosSegunda a tercera Preparación de solaresTercera a cuarta Mezcla o batido de materialCuarta a sexta Trabajo en pendientes lateralesPrimera Construcción y limpieza de zanjas Primera a segunda Nivelación de acabadoSegunda a cuarta

41 Gracias por la atención prestada Gracias por la atención prestada
