Explotacion de Equipos III Unidad

Presentación del tema: "Explotacion de Equipos III Unidad"— Transcripción de la presentación:

1 Explotacion de Equipos III Unidad
Ing. Edson Rodriguez Solorzano

2 Tematica III Unidad Factores que afectan la seleccion de Equipos
Clasificacion de Equipos Tipos de Suelo Costos de Equipos

3 III Unidad factores que afectan la seleccion de Equipos
Tipo de Obra Rendimiento Productividad Inversion=Rentabilidad Financiamiento Vida Util Acceso (pendiente) Refacciones Combustible, potencia, tipo de suelos, etc..

4 Modulo Constructivo 1 cargadora frontal 1 retroexcavadora
1 vibrocompactadora 1 motoniveladora 1 bulldozer D4 1 camion cisterna ( 1500gal) 4 camiones volquetes

5 Clasificacion de Equipos
Funcion del trabajo que se realiza Excavacion, unidades de acarreo, unidades de izaje, de perforacion y procesamiento de agragados Funcion de Operacion I grupo (Excavadoras y acarreo) II grupo (Produccion de agregados, asfalto cimentacion y montaje)

6 Maquinas que excavan y trasladan
- Tractores con hoja empujadora. - Tractores con escarificador. - Motoniveladoras. - Mototraíllas. - Cargadoras.

7 Excavadoras Bulldozers Traillas Excavadora universal Retroexcavadora
Dragalina Excavadora bivalva

8 Cargadoras y Acarreo Cargadora Frontal Retroexcavadora Volquetes
Cisternas Camiones fuera de camino (DUMPERS) Low boy

9 Compactacion Pesados Ligeros Cilindros de llantas
Cilindros vibratorios Compactador sobre neumatico Pata de cabras Ligeros Pisones de impacto (ranas) Rodillos lisos vibratorios Placas o bandejas vibrantes

10

11 Investigacion Movimiento de tierras
Tabla 4.3 Rango de utilización de maquinaria según el Indice de Excavabilidad. Tabla 4.4 Ensayos geomecánicos para evaluar la excavabilidad de las rocas mediante rotopalas. BLOG Movimiento de tierras

12 Tipos de Equipos Standard Especial
Es un equipo empleado para una sola obra o para un tipo de operacion en particular

13 Clasificacion de los Suelos
Tipo I Suelos Sueltos Tipo II Suelos de dureza media Tipo III Suelos compactos o roca blanda Tipo IV Roca Dura Tipo V Roca muy dura

14 Costo de Equipos Refacciones Depreciacion Mantenimiento Inversion
Impuesto Seguro Combustible (operacion) Almacenamiento

15 Costo de Posesion (Gasto Fijo)
Costo incurrido por la propiedad del equipo. Ocurre en todo momento, trabaje o no el equipo. Se toman 2112 horas al año (176 h/mes x 12 meses)

16 Costo de Operacion (Gasto Variable)
Se incurre en éste sólo al trabajar la máquina.

17

18 Depreciacion Es el valor reducido o que pierde un activo producto del uso del mismo Esta en funcion de la Vida util de un activo La mas empleda es la Depreciacion en linea recta Es un escudo fiscal

19 VIDA ECONÓMICA ÚTIL (VEU)
La Vida Económica Útil de una máquina puede definirse como el período durante el cual dicha máquina trabaja con un rendimiento económicamente justificable. Generalmente, los manuales y libros técnicos estiman la vida útil en horas totales, a título indicativo se pueden dar los siguientes rubros: Maquinaria liviana: 6,000 horas de trabajo; 3 años de duración. Maquinaria pesada: 10,000 horas de trabajo; 5 años de duración. Maquinaria súper pesada: 16,000 horas de trabajo; 8 años de duración. Lo señalado supone 2,000 horas de trabajo por año, esto representa que la máquina trabaja (o está disponible) 300 días al año, un mes de 25 días y un día de 8 horas; con un rendimiento del 80%, lo que se ajusta con bastante aproximación a la realidad

20 Anexos Equipos Especiales

21

22

23

24 Casi 625 toneladas de peso bruto de operación, carga útil de 345 toneladas, longitud total 14, 530 m y una potencia de 3599 CV (3550 hp) … esas son las dimensiones del dumper, dump truck, más grande del mundo, Caterpillar 797B Mining Truck, utilizado fundamentalmente en explotaciones mineras a cielo abierto

25 Con un motor Cat C18 ACERT de 18
Con un motor Cat C18 ACERT de 18.1L que rinde más de 530 cv y un peso de 62456 kg, la Caterpillar 24H es la motoniveladora más grande del mundo en la actualidad. Su hoja vertedera mide 7315 mm de ancho por 1067 mm de alto, con un espesor de 50 mm. En su depósito de combustible caben 1326 L de gasóleo y su sistema hidráulico necesita 264 L de aceite.

26

27

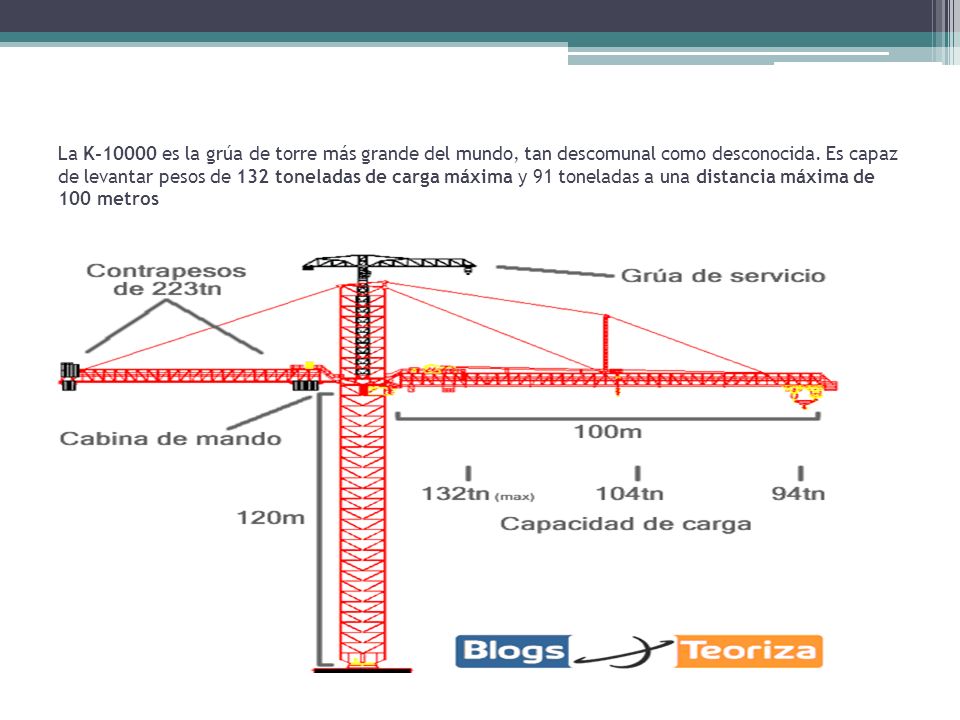

28 La K es la grúa de torre más grande del mundo, tan descomunal como desconocida. Es capaz de levantar pesos de 132 toneladas de carga máxima y 91 toneladas a una distancia máxima de 100 metros

29

30 Mototrailla

31 Cargadora Frontal

32 Camion Volquete

33 Motoniveladora

34 Vibrocompactadora

35 Retroexcavadora

36 Low Boy

37 Excavadora

38 Backhoe

39

40 Retroexcavadora

41 Gracias por su amable atencion
