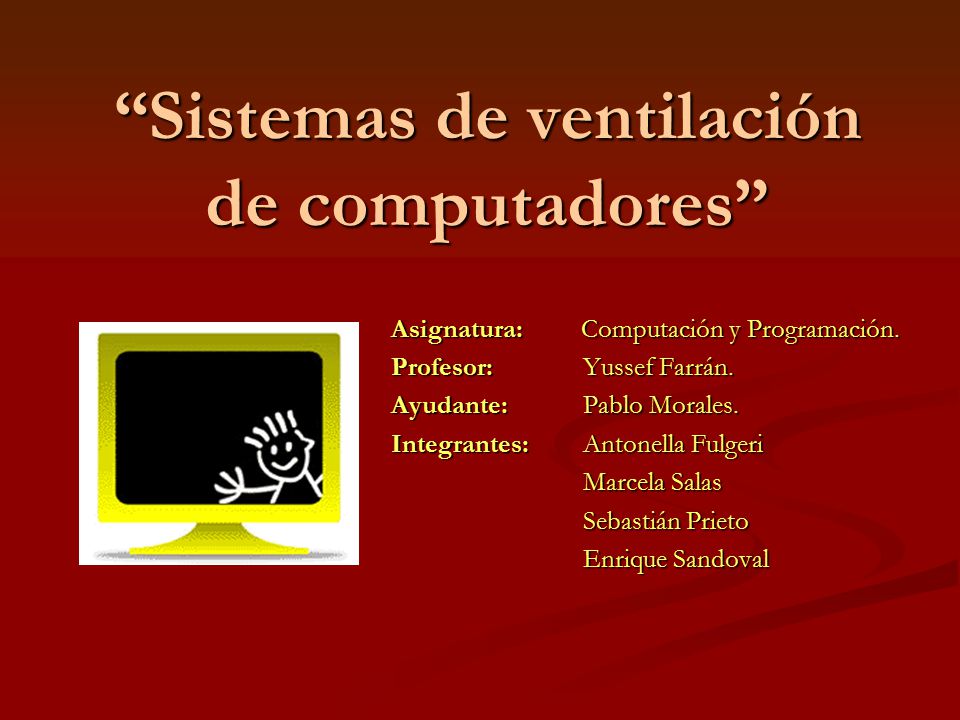

1 “Sistemas de ventilación de computadores”
Asignatura: Computación y Programación. Profesor: Yussef Farrán. Ayudante: Pablo Morales. Integrantes: Antonella Fulgeri Marcela Salas Sebastián Prieto Enrique Sandoval

2 El enemigo del CPU (el calor)
Altera los delicados circuitos internos del CPU. Genera alteraciones magnéticas. Puede llevar a sobrecalentar el computador. Fundiendo principalmente el procesador. Retarda los procesos de los sistemas operativos, lo que generalmente identificamos como “se quedo pegao el computador”. En general, evita un buen rendimiento.

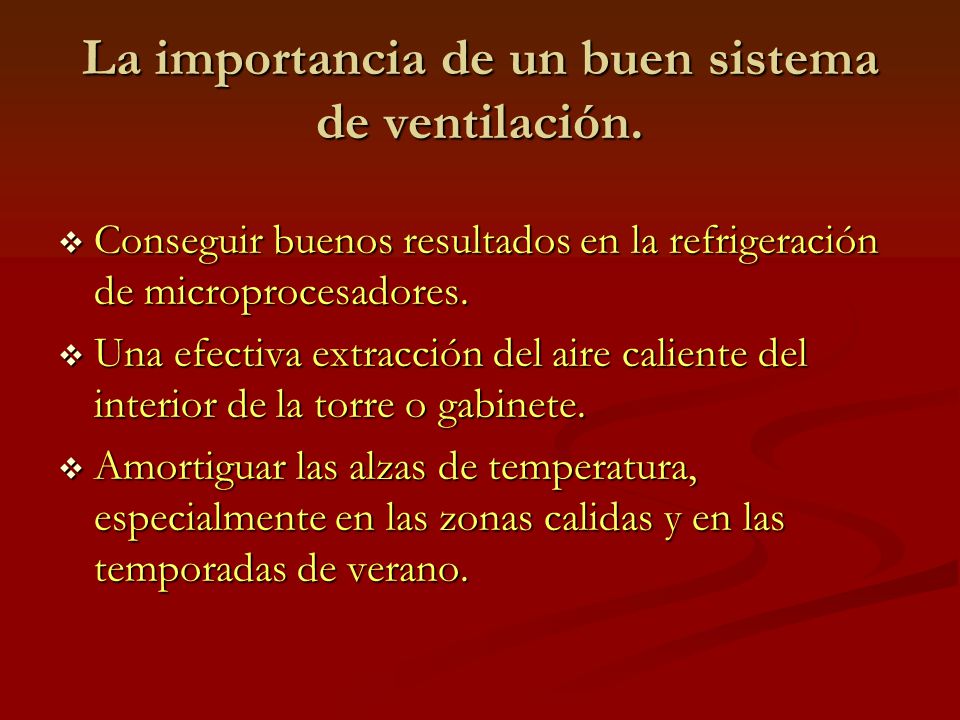

3 La importancia de un buen sistema de ventilación.
Conseguir buenos resultados en la refrigeración de microprocesadores. Una efectiva extracción del aire caliente del interior de la torre o gabinete. Amortiguar las alzas de temperatura, especialmente en las zonas calidas y en las temporadas de verano.

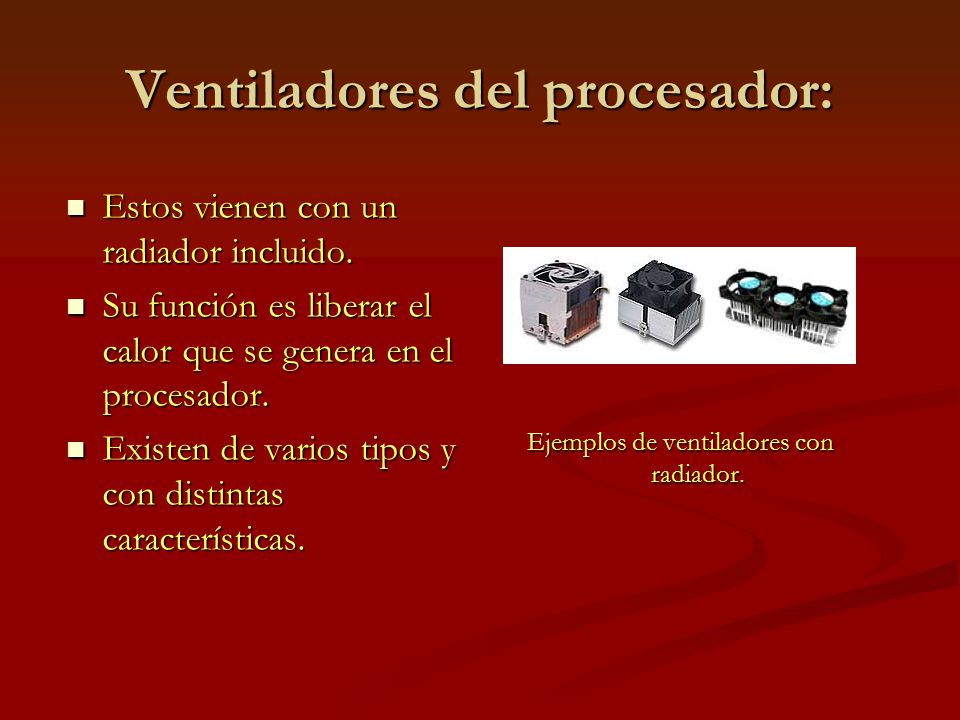

4 Ventiladores del procesador:
Estos vienen con un radiador incluido. Su función es liberar el calor que se genera en el procesador. Existen de varios tipos y con distintas características. Ejemplos de ventiladores con radiador.

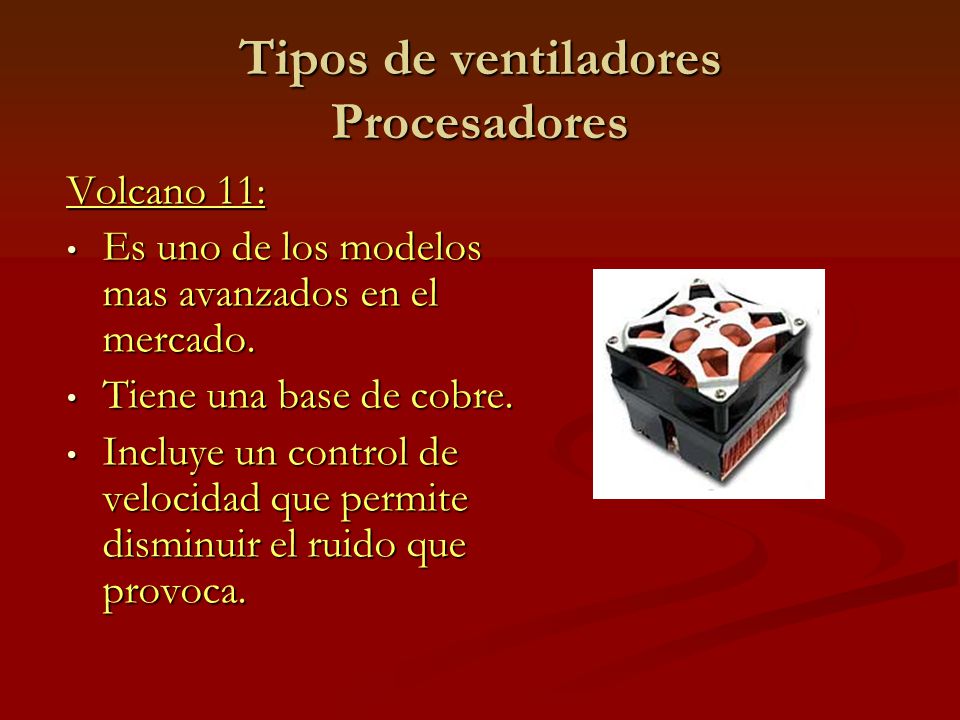

5 Tipos de ventiladores Procesadores
Volcano 11: Es uno de los modelos mas avanzados en el mercado. Tiene una base de cobre. Incluye un control de velocidad que permite disminuir el ruido que provoca.

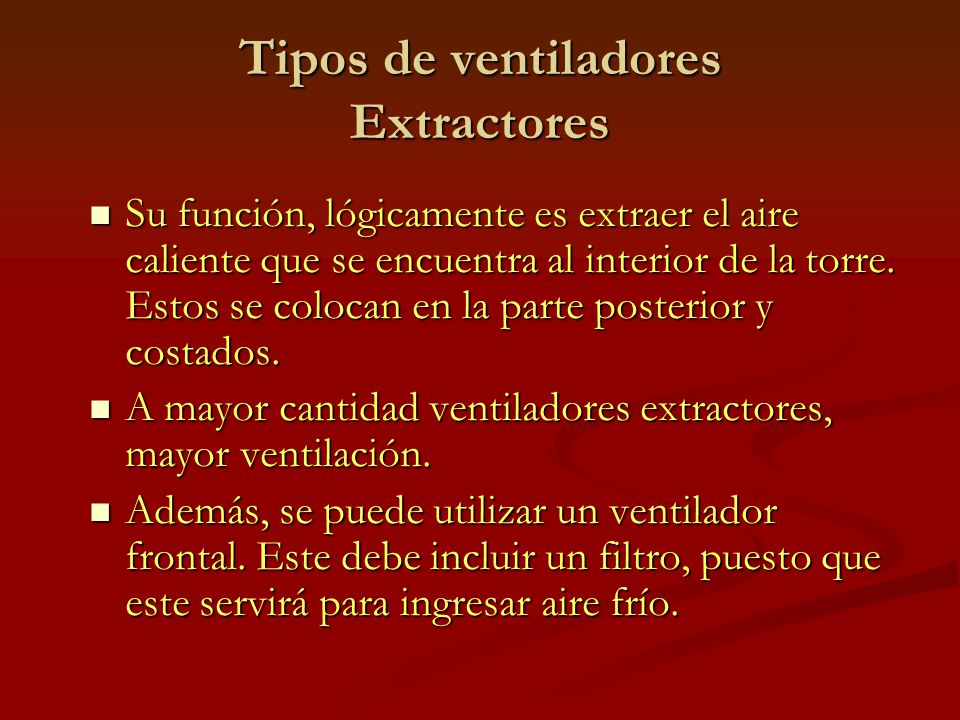

6 Tipos de ventiladores Extractores
Su función, lógicamente es extraer el aire caliente que se encuentra al interior de la torre. Estos se colocan en la parte posterior y costados. A mayor cantidad ventiladores extractores, mayor ventilación. Además, se puede utilizar un ventilador frontal. Este debe incluir un filtro, puesto que este servirá para ingresar aire frío.

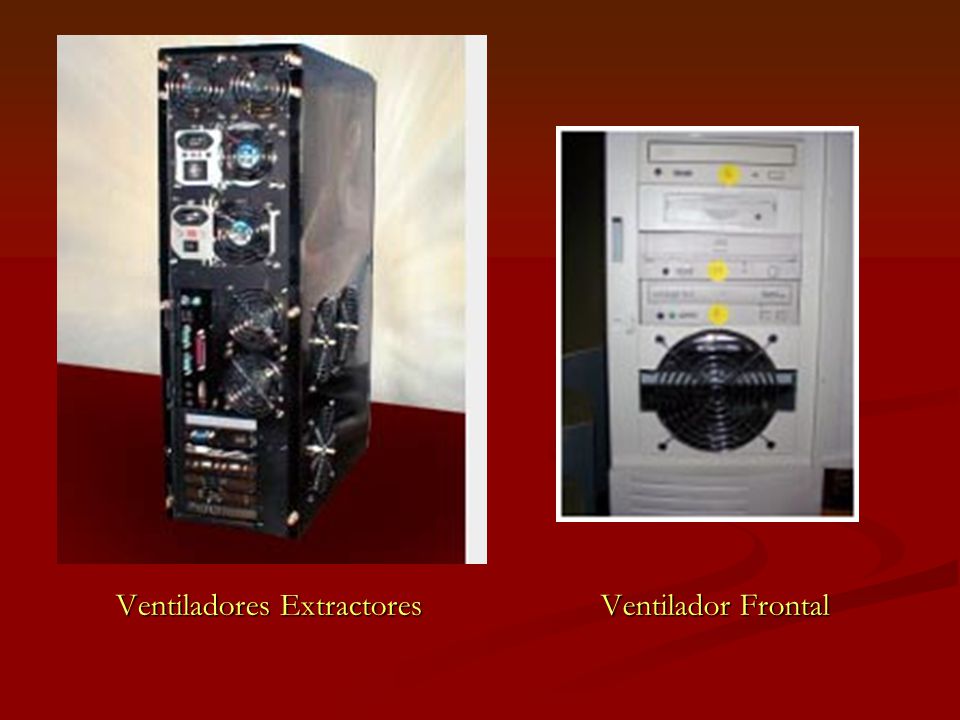

7 Ventiladores Extractores
Ventilador Frontal

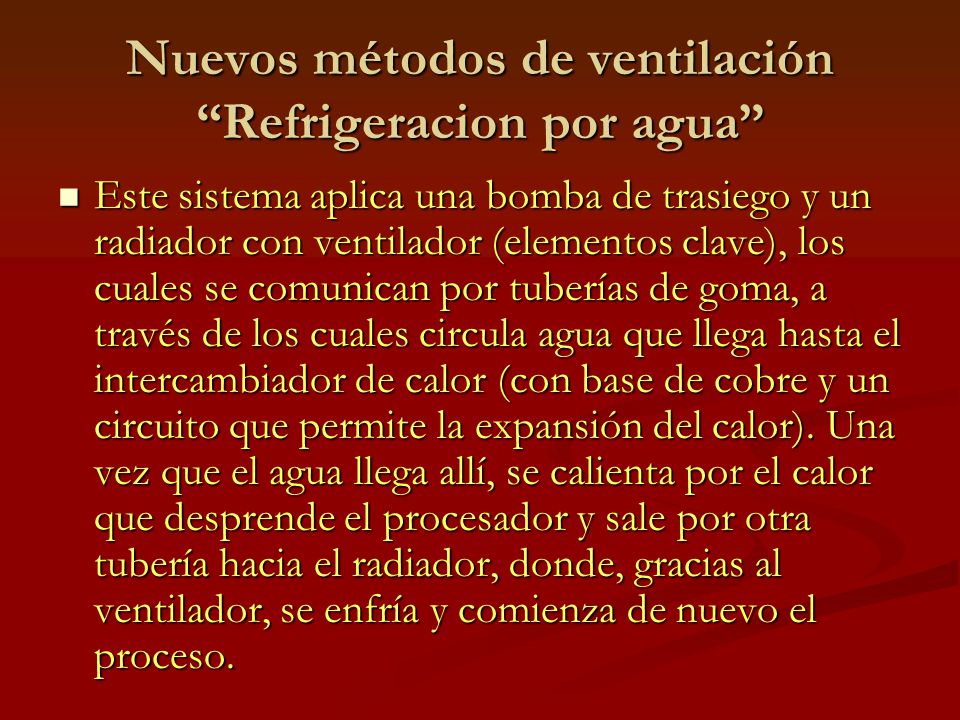

8 Nuevos métodos de ventilación “Refrigeracion por agua”
Este sistema aplica una bomba de trasiego y un radiador con ventilador (elementos clave), los cuales se comunican por tuberías de goma, a través de los cuales circula agua que llega hasta el intercambiador de calor (con base de cobre y un circuito que permite la expansión del calor). Una vez que el agua llega allí, se calienta por el calor que desprende el procesador y sale por otra tubería hacia el radiador, donde, gracias al ventilador, se enfría y comienza de nuevo el proceso.

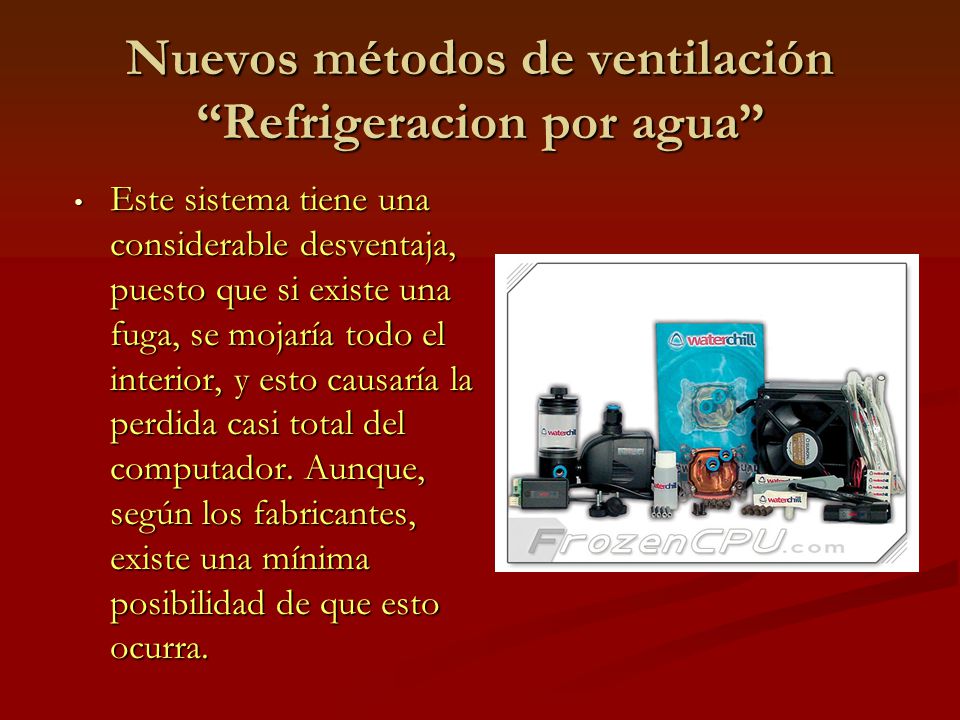

9 Nuevos métodos de ventilación “Refrigeracion por agua”
Este sistema tiene una considerable desventaja, puesto que si existe una fuga, se mojaría todo el interior, y esto causaría la perdida casi total del computador. Aunque, según los fabricantes, existe una mínima posibilidad de que esto ocurra.

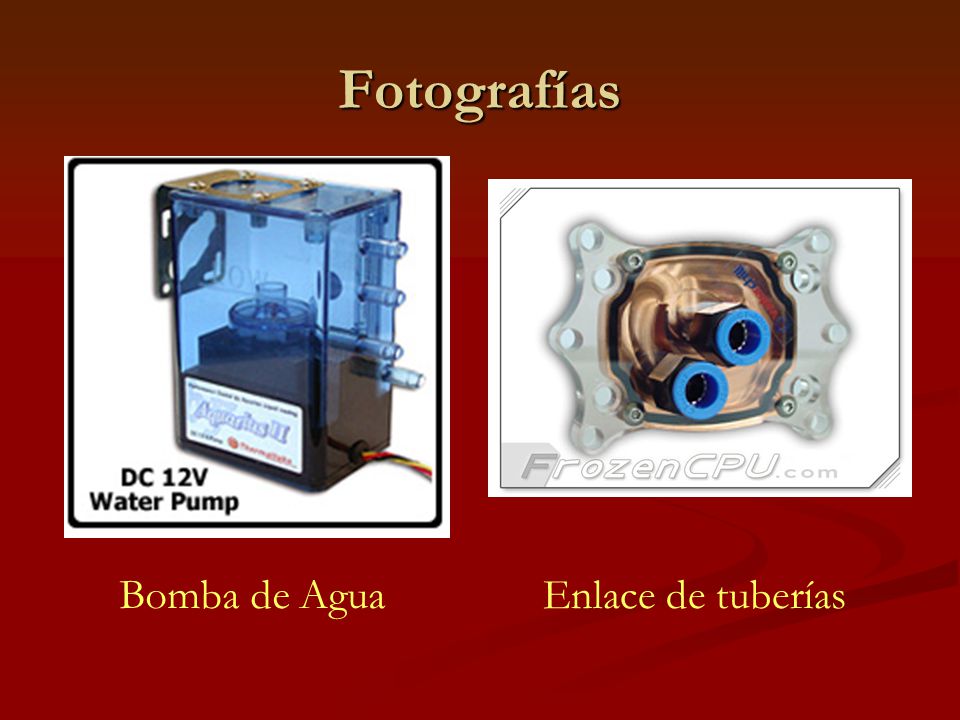

10 Fotografías Bomba de Agua Enlace de tuberías

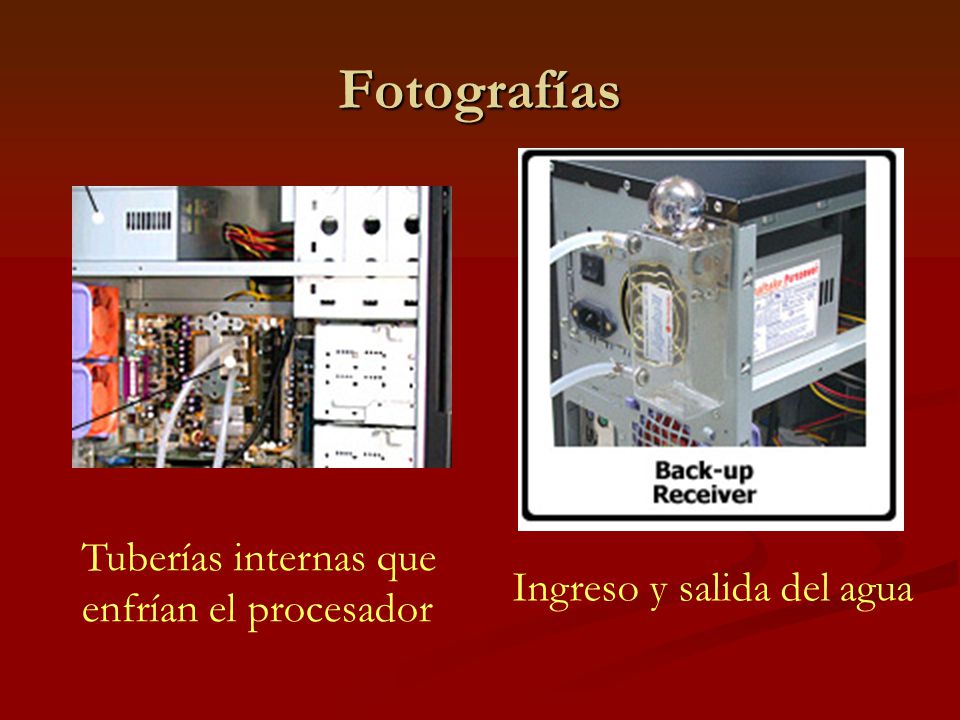

11 Fotografías Tuberías internas que enfrían el procesador
Ingreso y salida del agua

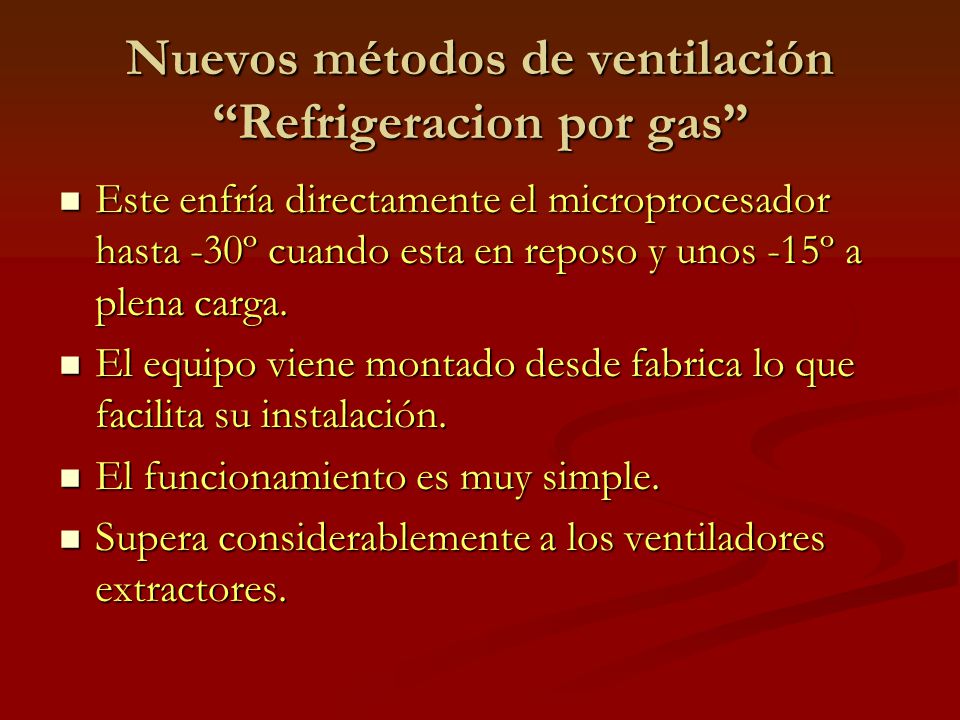

12 Nuevos métodos de ventilación “Refrigeracion por gas”
Este enfría directamente el microprocesador hasta -30º cuando esta en reposo y unos -15º a plena carga. El equipo viene montado desde fabrica lo que facilita su instalación. El funcionamiento es muy simple. Supera considerablemente a los ventiladores extractores.

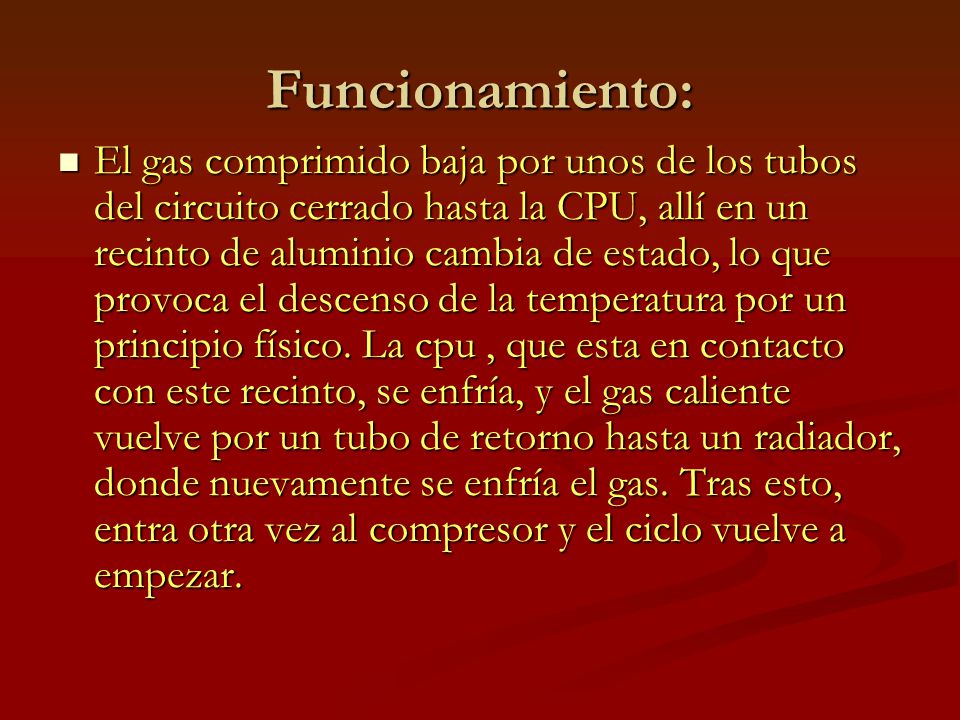

13 Funcionamiento: El gas comprimido baja por unos de los tubos del circuito cerrado hasta la CPU, allí en un recinto de aluminio cambia de estado, lo que provoca el descenso de la temperatura por un principio físico. La cpu , que esta en contacto con este recinto, se enfría, y el gas caliente vuelve por un tubo de retorno hasta un radiador, donde nuevamente se enfría el gas. Tras esto, entra otra vez al compresor y el ciclo vuelve a empezar.

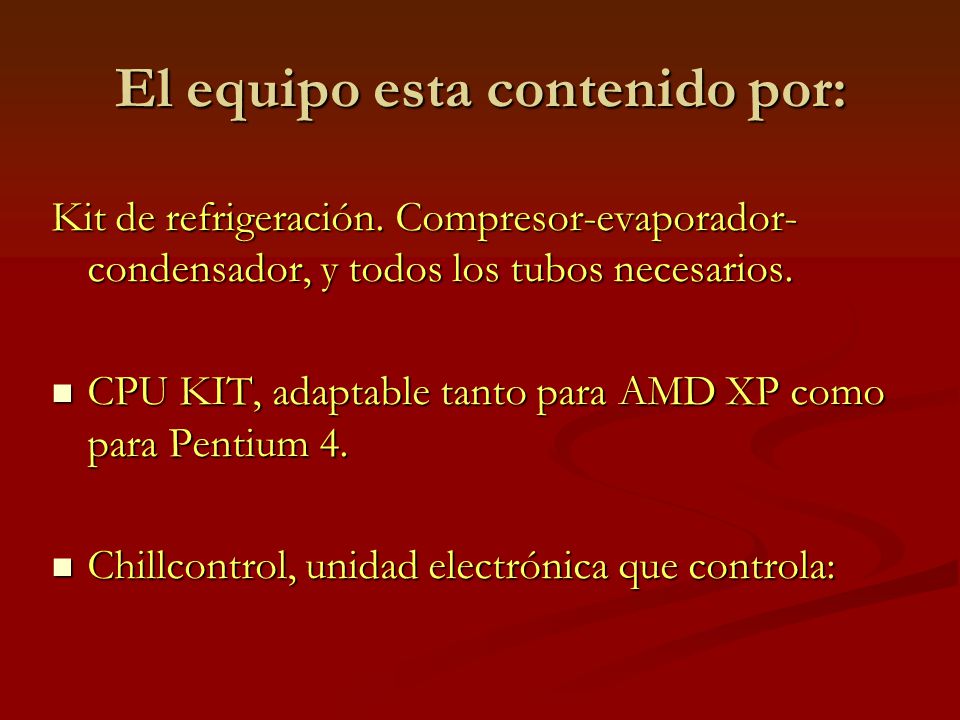

14 El equipo esta contenido por:
Kit de refrigeración. Compresor-evaporador-condensador, y todos los tubos necesarios. CPU KIT, adaptable tanto para AMD XP como para Pentium 4. Chillcontrol, unidad electrónica que controla:

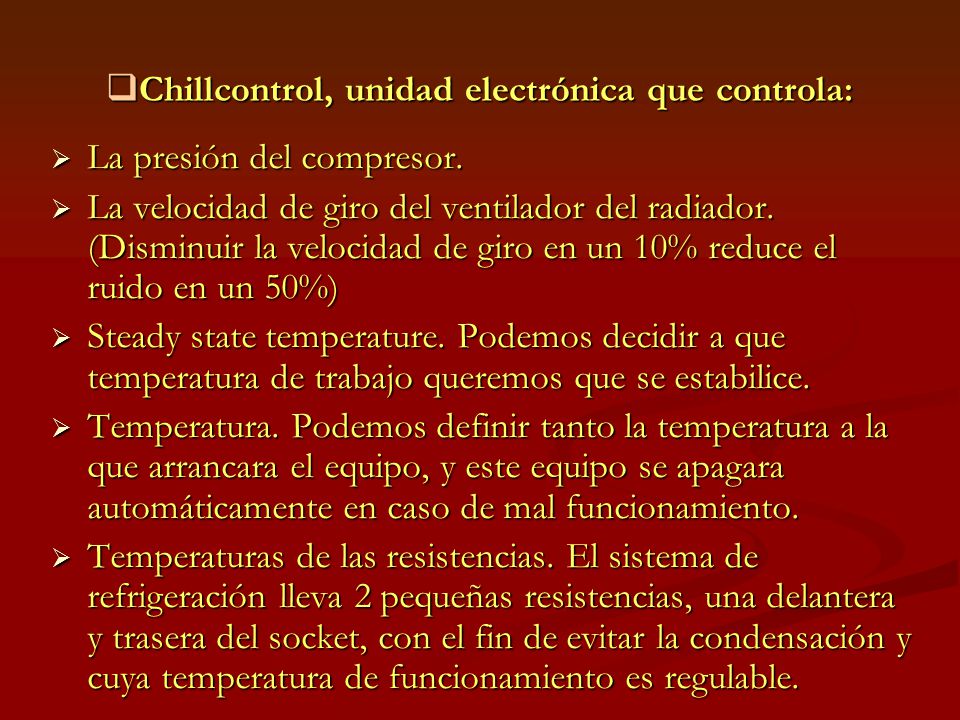

15 Chillcontrol, unidad electrónica que controla:
La presión del compresor. La velocidad de giro del ventilador del radiador. (Disminuir la velocidad de giro en un 10% reduce el ruido en un 50%) Steady state temperature. Podemos decidir a que temperatura de trabajo queremos que se estabilice. Temperatura. Podemos definir tanto la temperatura a la que arrancara el equipo, y este equipo se apagara automáticamente en caso de mal funcionamiento. Temperaturas de las resistencias. El sistema de refrigeración lleva 2 pequeñas resistencias, una delantera y trasera del socket, con el fin de evitar la condensación y cuya temperatura de funcionamiento es regulable.

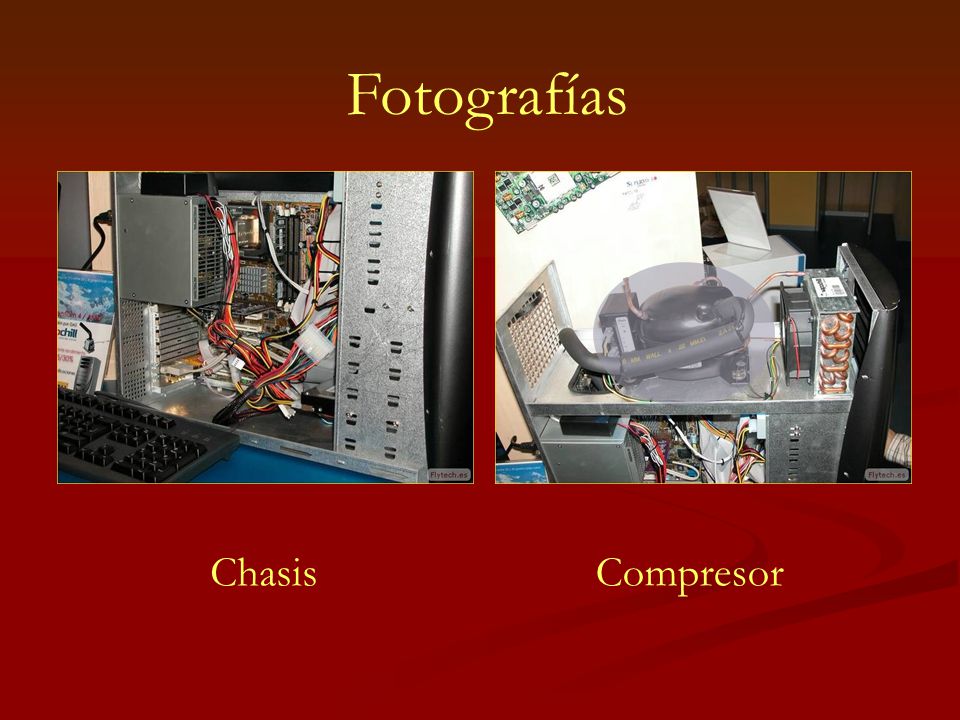

16 Fotografías Chasis Compresor

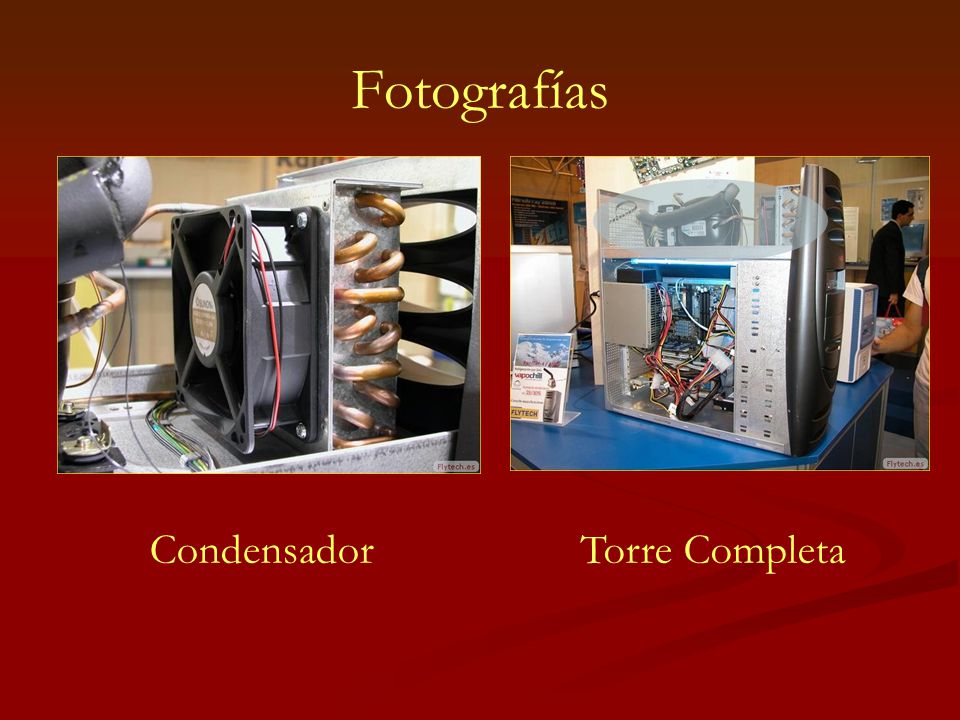

17 Fotografías Condensador Torre Completa

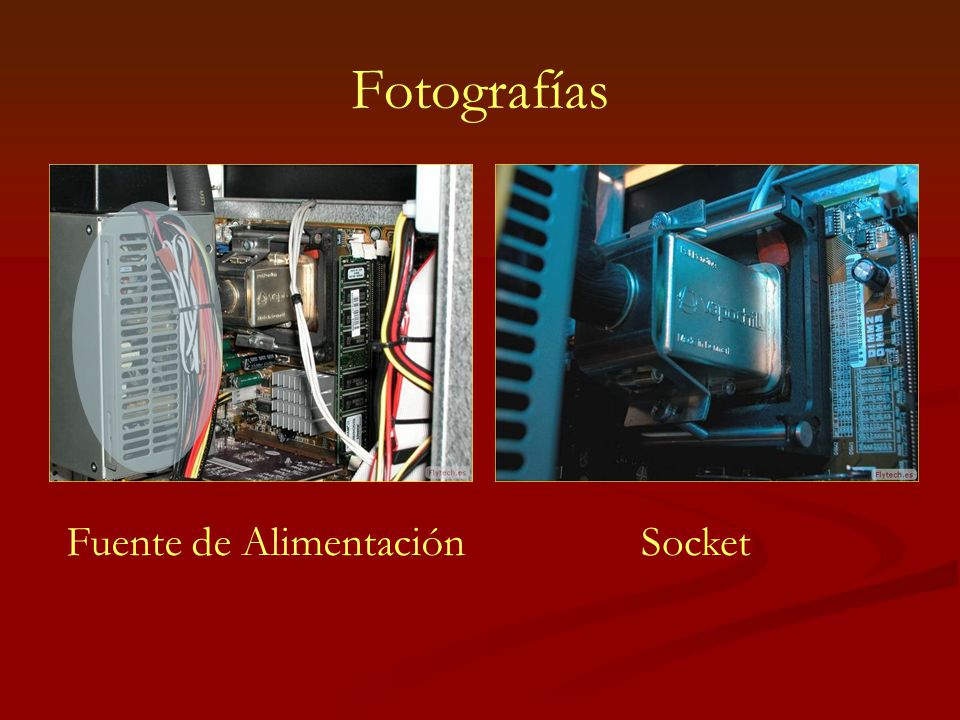

18 Fotografías Fuente de Alimentación Socket

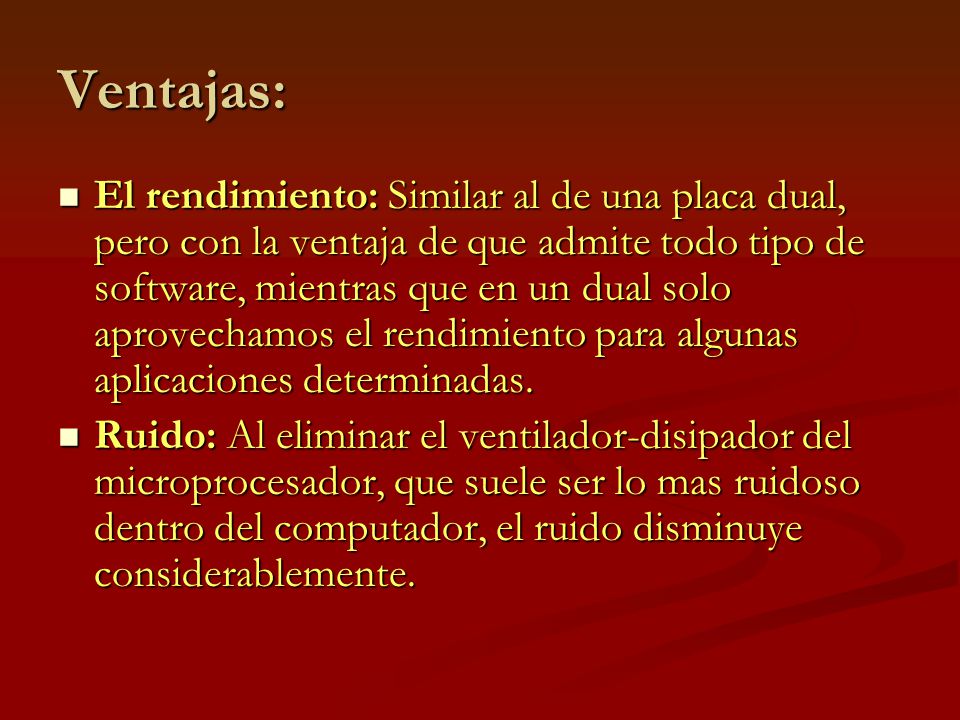

19 Ventajas: El rendimiento: Similar al de una placa dual, pero con la ventaja de que admite todo tipo de software, mientras que en un dual solo aprovechamos el rendimiento para algunas aplicaciones determinadas. Ruido: Al eliminar el ventilador-disipador del microprocesador, que suele ser lo mas ruidoso dentro del computador, el ruido disminuye considerablemente.

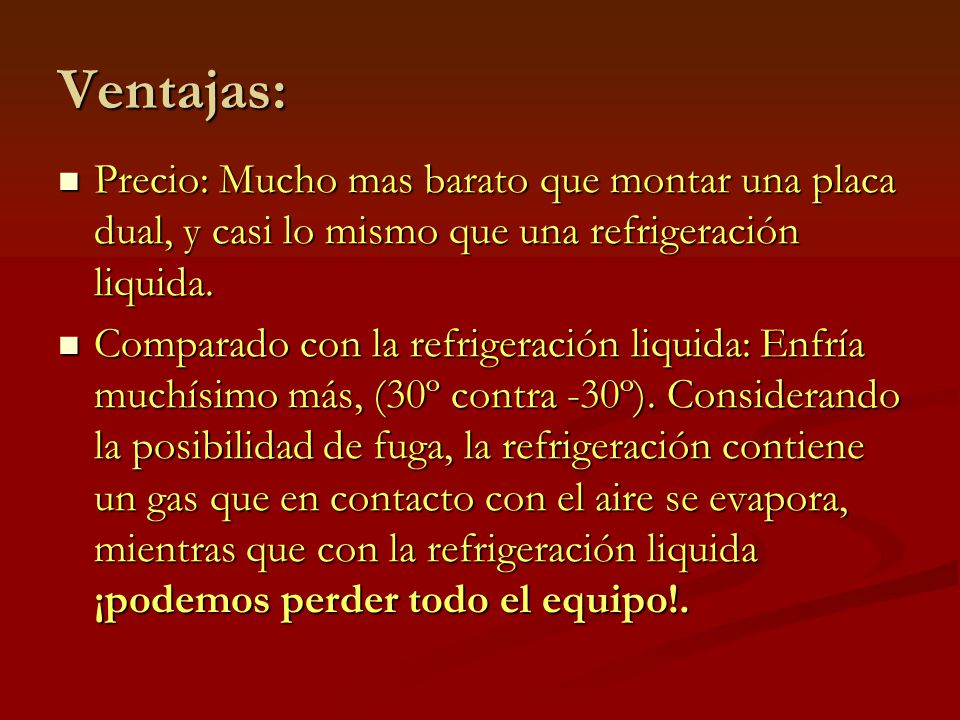

20 Ventajas: Precio: Mucho mas barato que montar una placa dual, y casi lo mismo que una refrigeración liquida. Comparado con la refrigeración liquida: Enfría muchísimo más, (30º contra -30º). Considerando la posibilidad de fuga, la refrigeración contiene un gas que en contacto con el aire se evapora, mientras que con la refrigeración liquida ¡podemos perder todo el equipo!.

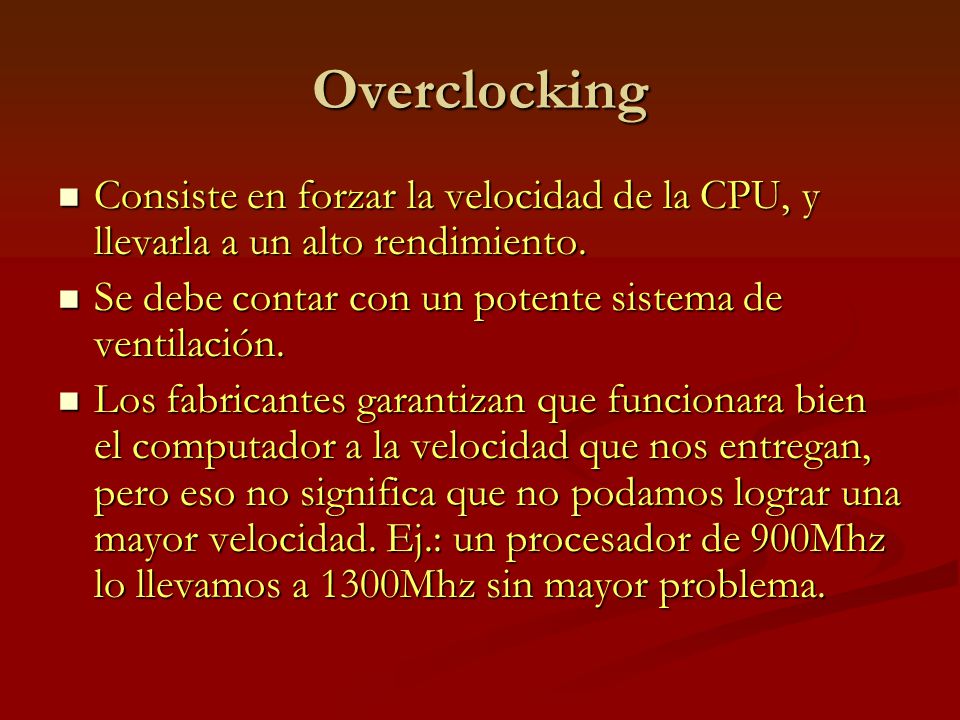

21 Overclocking Consiste en forzar la velocidad de la CPU, y llevarla a un alto rendimiento. Se debe contar con un potente sistema de ventilación. Los fabricantes garantizan que funcionara bien el computador a la velocidad que nos entregan, pero eso no significa que no podamos lograr una mayor velocidad. Ej.: un procesador de 900Mhz lo llevamos a 1300Mhz sin mayor problema.

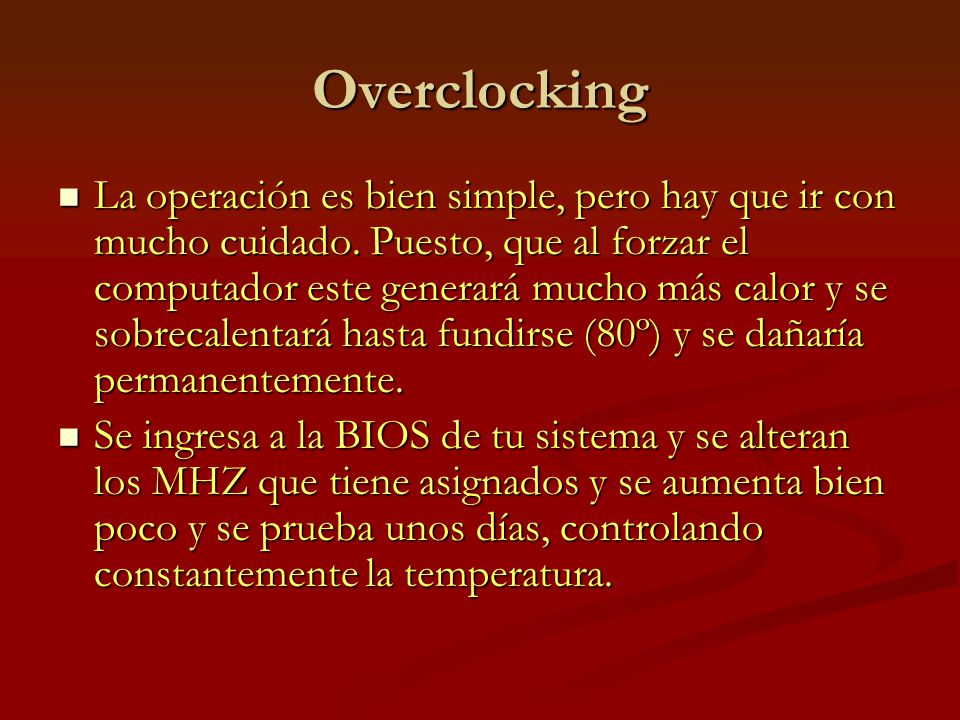

22 Overclocking La operación es bien simple, pero hay que ir con mucho cuidado. Puesto, que al forzar el computador este generará mucho más calor y se sobrecalentará hasta fundirse (80º) y se dañaría permanentemente. Se ingresa a la BIOS de tu sistema y se alteran los MHZ que tiene asignados y se aumenta bien poco y se prueba unos días, controlando constantemente la temperatura.

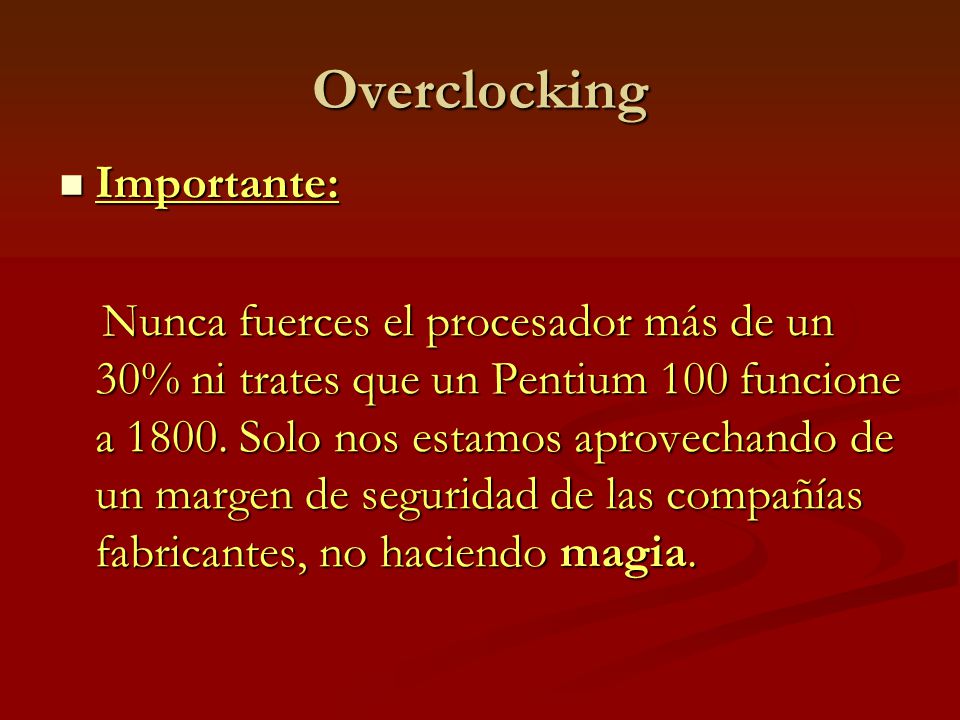

23 Overclocking Importante:
Nunca fuerces el procesador más de un 30% ni trates que un Pentium 100 funcione a Solo nos estamos aprovechando de un margen de seguridad de las compañías fabricantes, no haciendo magia.

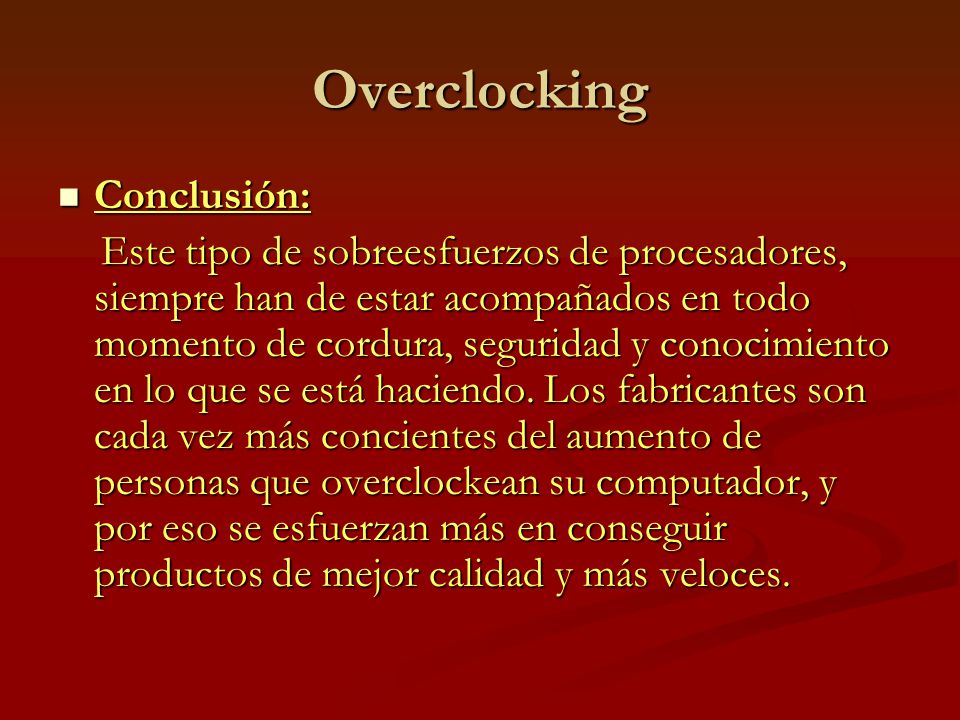

24 Overclocking Conclusión:
Este tipo de sobreesfuerzos de procesadores, siempre han de estar acompañados en todo momento de cordura, seguridad y conocimiento en lo que se está haciendo. Los fabricantes son cada vez más concientes del aumento de personas que overclockean su computador, y por eso se esfuerzan más en conseguir productos de mejor calidad y más veloces.

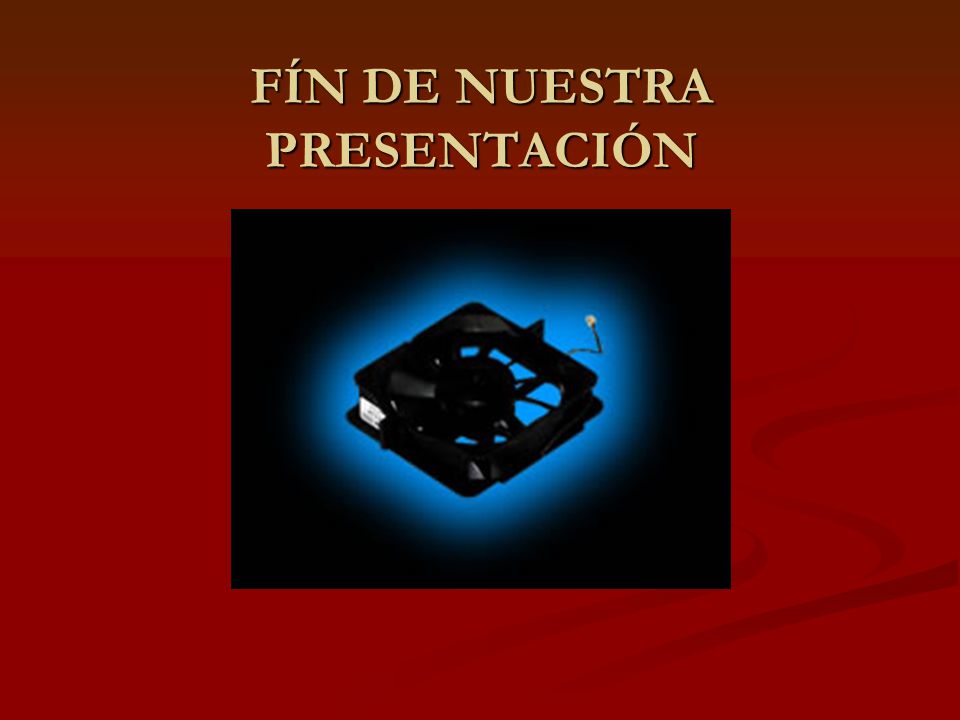

25 FÍN DE NUESTRA PRESENTACIÓN
