1 REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA DEFENSA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA DE LA FUERZA ARMADA CÁTEDRA: ARQUITECTURA DEL COMPUTADOR PROFESOR: ING. HERNAN MACHADO DISEÑO LÓGICO DE PROCESADORES INTEGRANTES: * ROBERT MENDOZA V- 15.910.373 * KELEN ROJAS V- 19.519.216 * CESAR NAVARRO V- 16.032.720 * ERIKA GARCÍA V- 18.969.725 SECCIÓN ISN 04 CARACAS, ABRIL DEL 2010

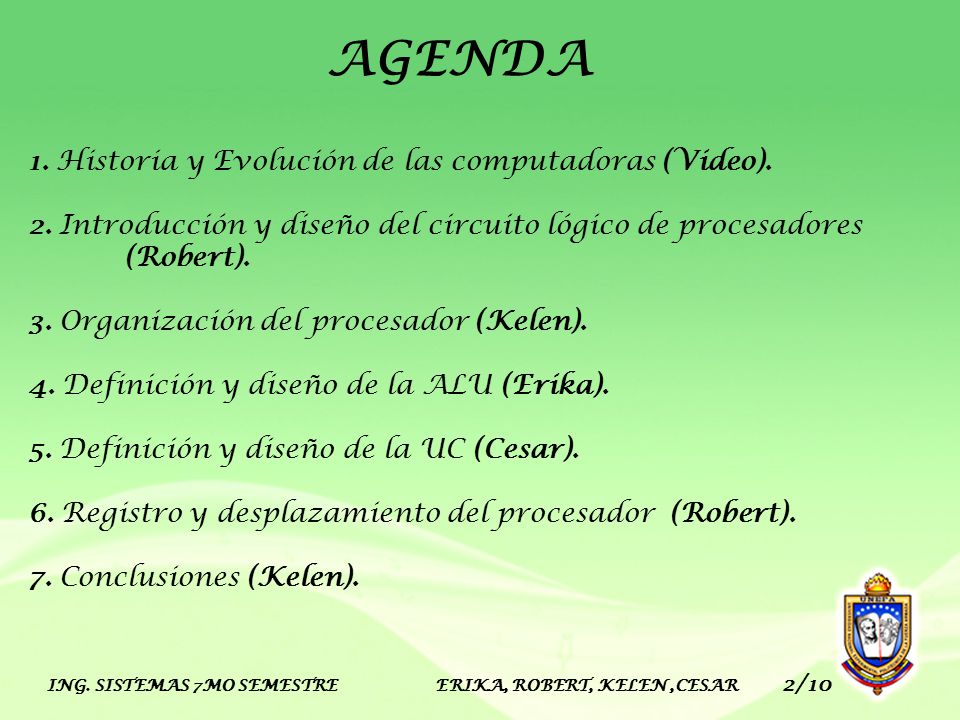

2 AGENDA 1. Historia y Evolución de las computadoras (Video). 2. Introducción y diseño del circuito lógico de procesadores (Robert). 3. Organización del procesador (Kelen). 4. Definición y diseño de la ALU (Erika). 5. Definición y diseño de la UC (Cesar). 6. Registro y desplazamiento del procesador (Robert). 7. Conclusiones (Kelen). ING. SISTEMAS 7MO SEMESTRE ERIKA, ROBERT, KELEN,CESAR 2/10

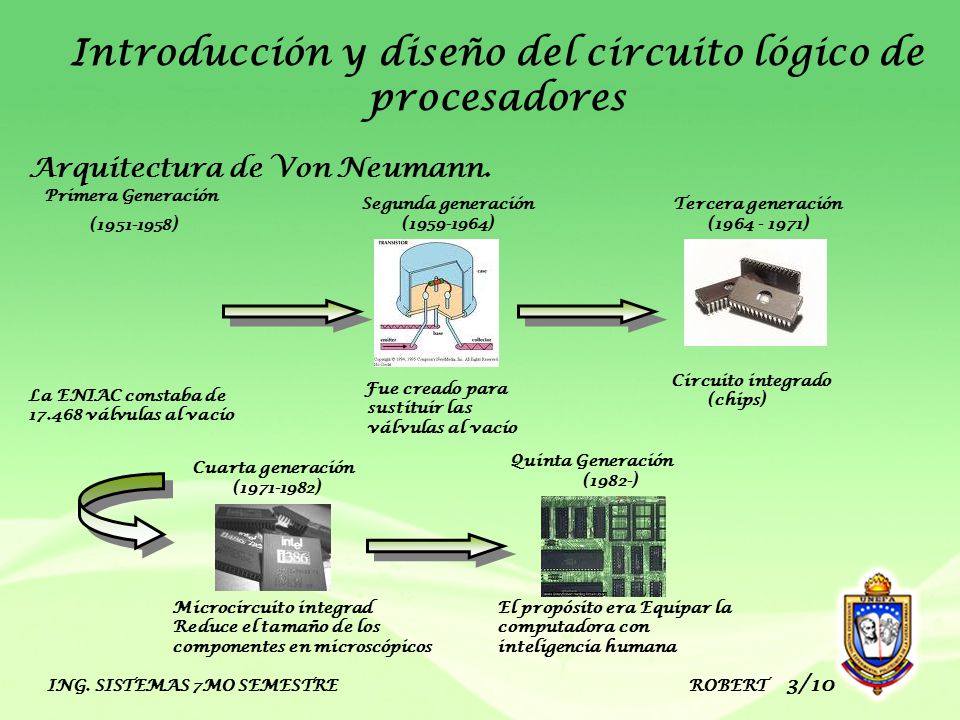

3 Introducción y diseño del circuito lógico de procesadores Arquitectura de Von Neumann. ING. SISTEMAS 7MO SEMESTRE ROBERT 3/10 La ENIAC constaba de 17.468 válvulas al vacío Fue creado para sustituir las válvulas al vacío Circuito integrado (chips) Microcircuito integrad Reduce el tamaño de los componentes en microscópicos El propósito era Equipar la computadora con inteligencia humana Primera Generación (1951-1958) Segunda generación (1959-1964) Tercera generación (1964 - 1971) Cuarta generación (1971-1982) Quinta Generación (1982-)

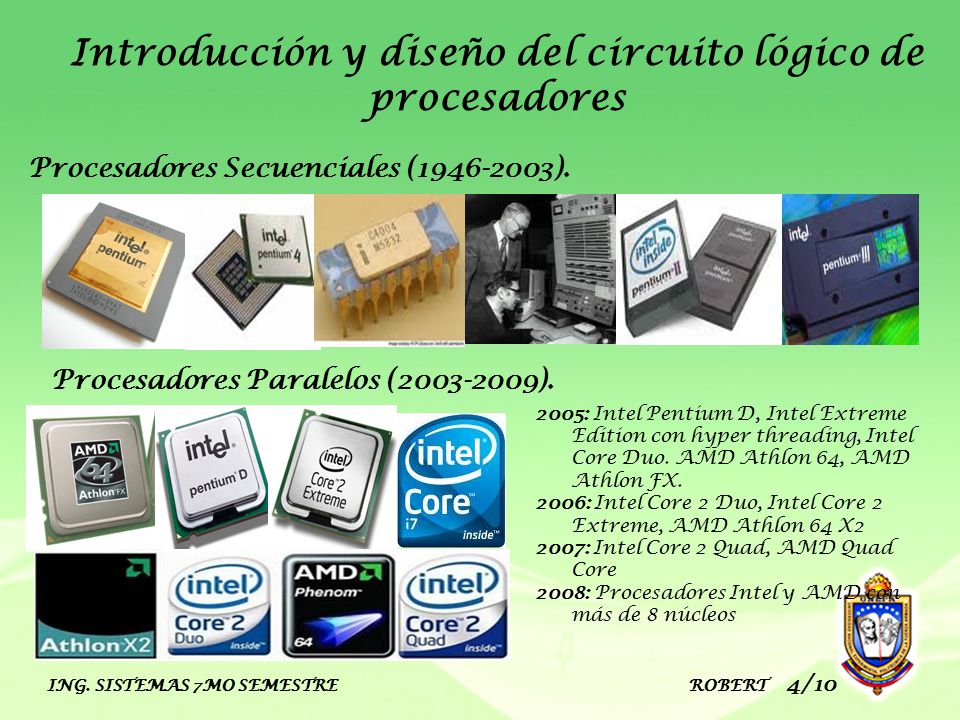

4 Introducción y diseño del circuito lógico de procesadores Procesadores Secuenciales (1946-2003). ING. SISTEMAS 7MO SEMESTRE ROBERT 4/10 Procesadores Paralelos (2003-2009). 2005: Intel Pentium D, Intel Extreme Edition con hyper threading, Intel Core Duo. AMD Athlon 64, AMD Athlon FX. 2006: Intel Core 2 Duo, Intel Core 2 Extreme, AMD Athlon 64 X2 2007: Intel Core 2 Quad, AMD Quad Core 2008: Procesadores Intel y AMD con más de 8 núcleos

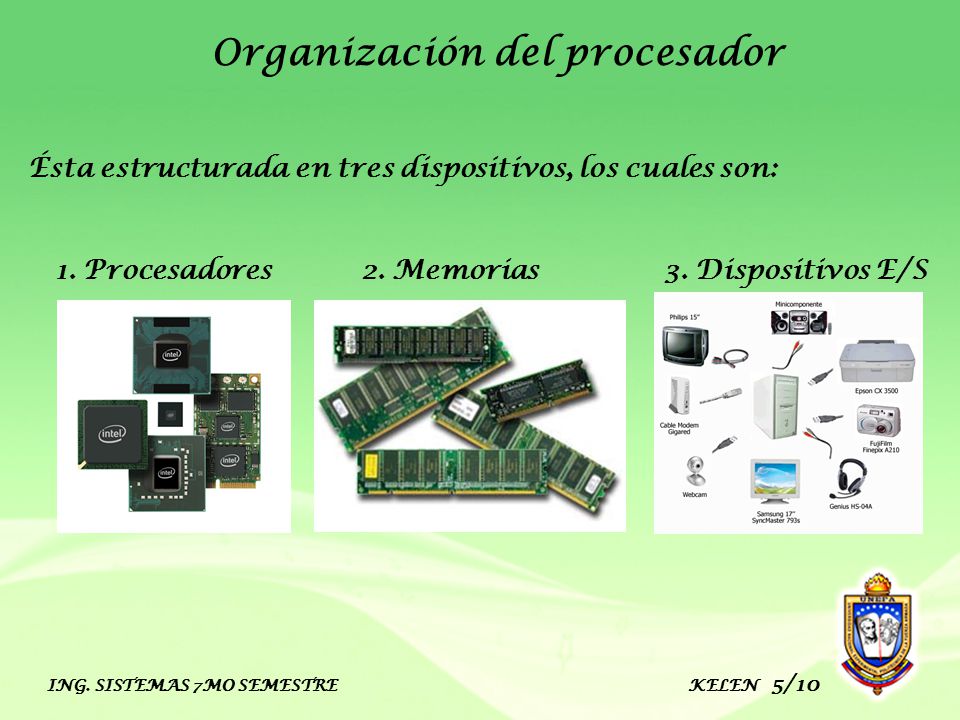

5 Organización del procesador Ésta estructurada en tres dispositivos, los cuales son: ING. SISTEMAS 7MO SEMESTRE KELEN 5/10 1. Procesadores2. Memorias3. Dispositivos E/S

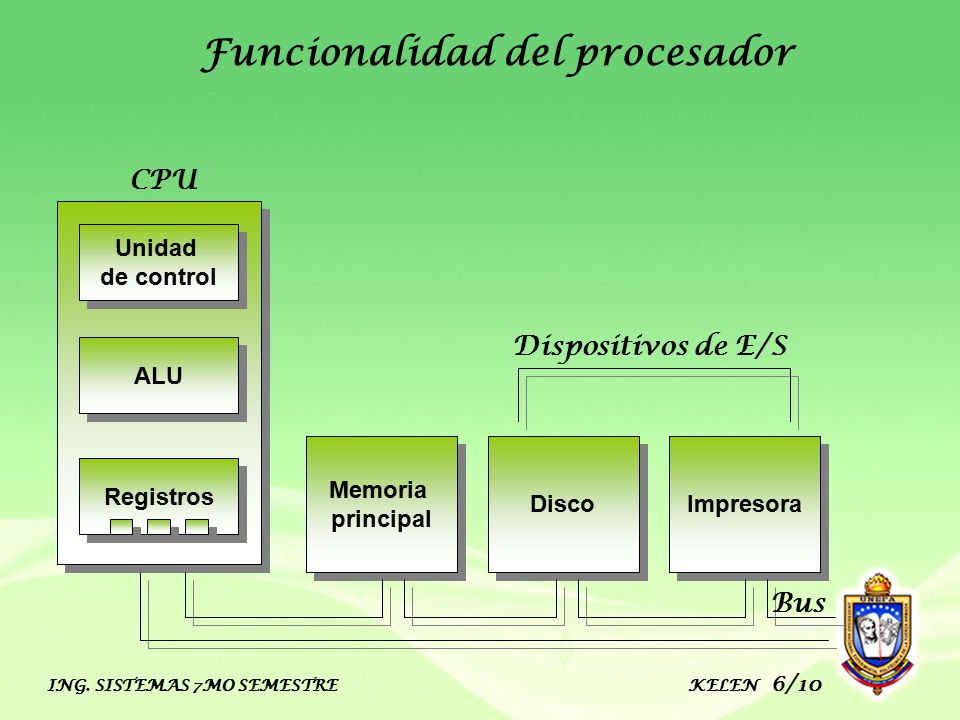

6 Funcionalidad del procesador ING. SISTEMAS 7MO SEMESTRE KELEN 6/10 Unidad de control Unidad de control ALU Registros Memoria principal Memoria principal Disco Impresora CPU Dispositivos de E/S Bus

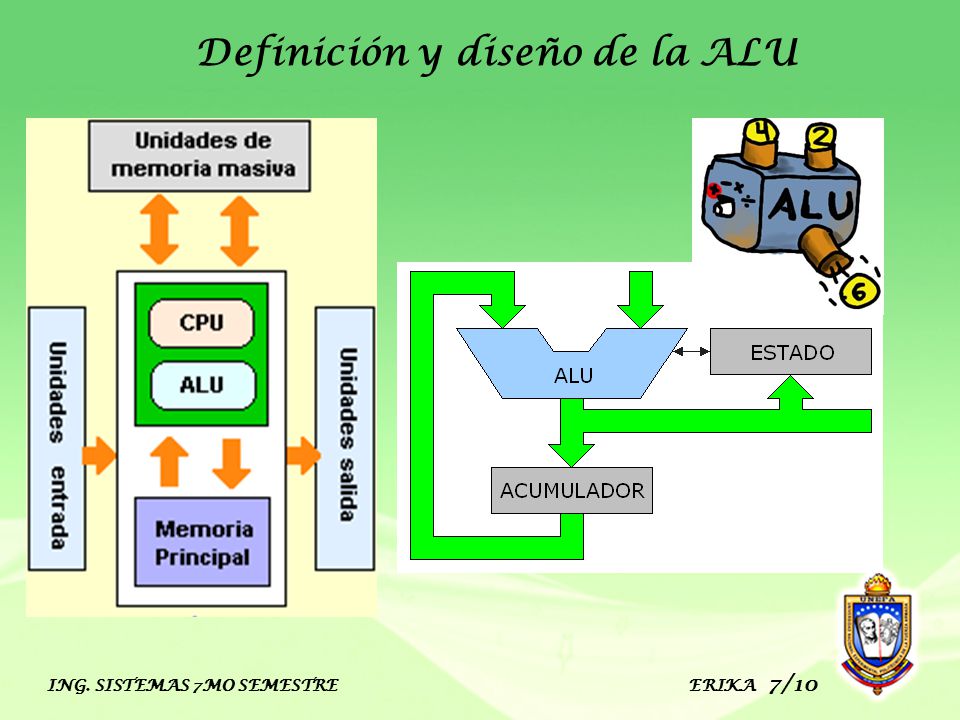

7 Definición y diseño de la ALU ING. SISTEMAS 7MO SEMESTRE ERIKA 7/10

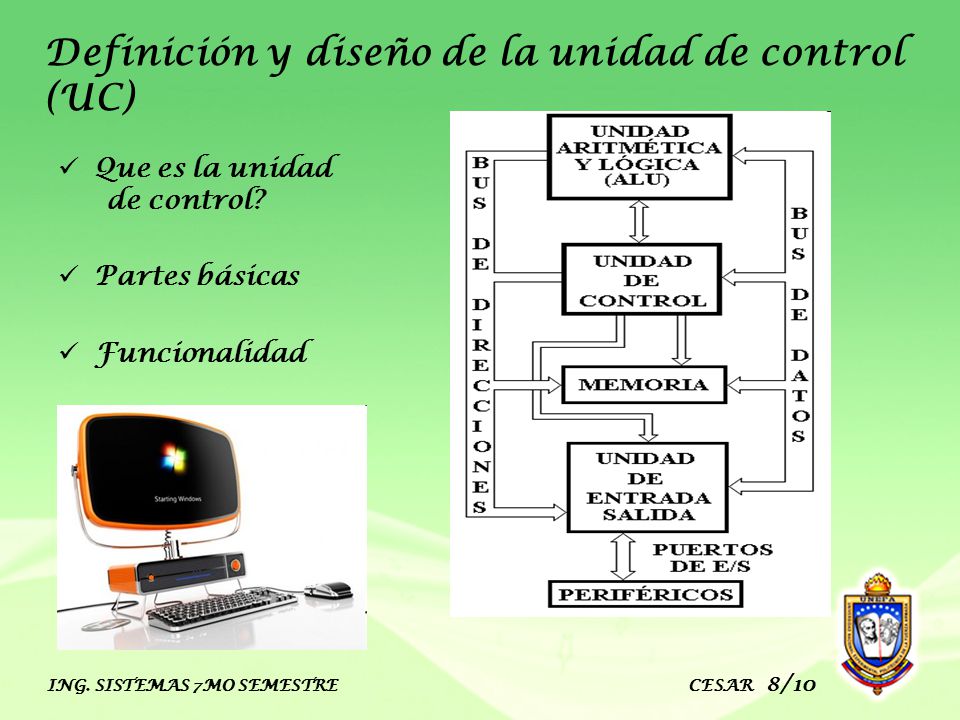

8 Definición y diseño de la unidad de control (UC) Que es la unidad de control? Partes básicas Funcionalidad ING. SISTEMAS 7MO SEMESTRE CESAR 8/10

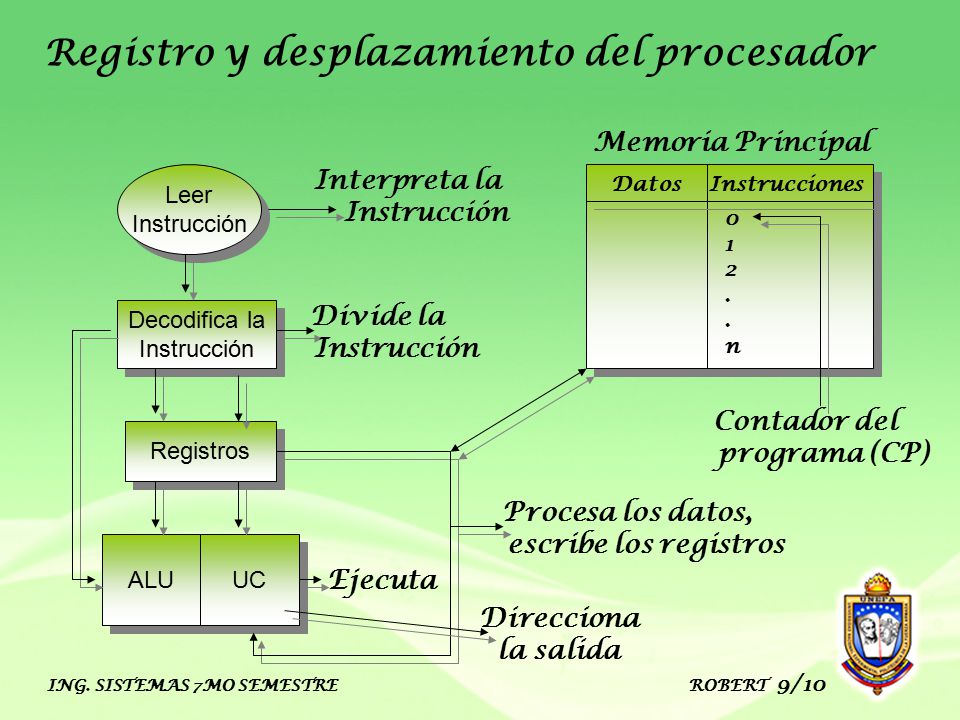

9 Registro y desplazamiento del procesador ING. SISTEMAS 7MO SEMESTRE ROBERT 9/10 Leer Instrucción Leer Instrucción Decodifica la Instrucción Decodifica la Instrucción Registros ALU UC Ejecuta Divide la Instrucción DatosInstrucciones Memoria Principal 012..n012..n Contador del programa (CP) Interpreta la Instrucción Direcciona la salida Procesa los datos, escribe los registros

10 ING. SISTEMAS 7MO SEMESTRE KELEN 10/10
