1 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

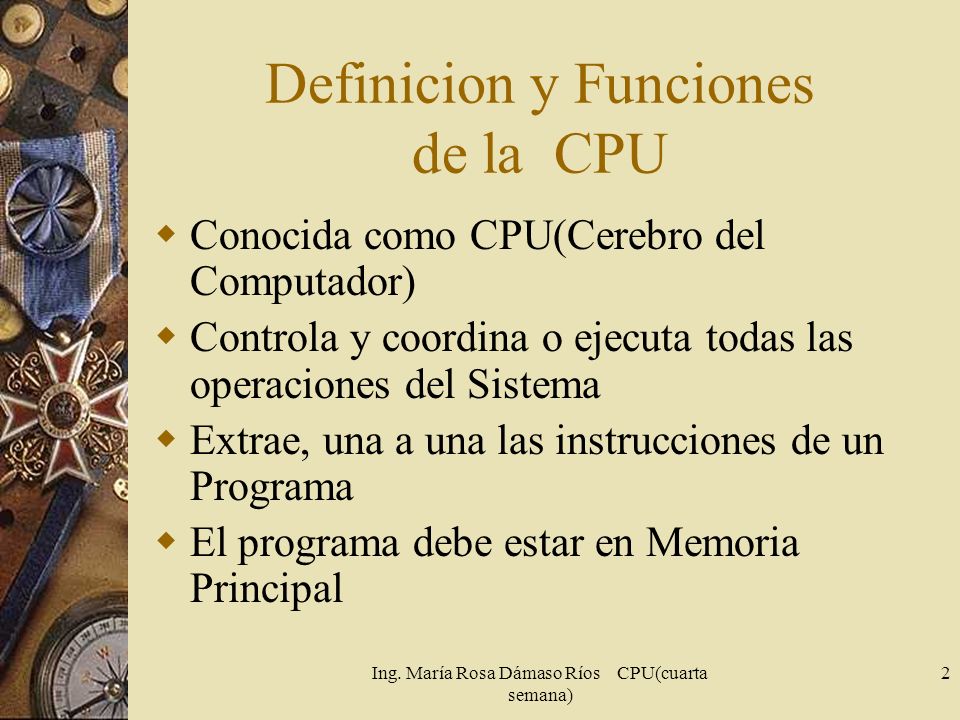

2 Definicion y Funciones de la CPU
Conocida como CPU(Cerebro del Computador) Controla y coordina o ejecuta todas las operaciones del Sistema Extrae, una a una las instrucciones de un Programa El programa debe estar en Memoria Principal Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

3 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Funciones de la CPU Formado por circuitos electrónicos que estan en un chip llamado Procesador. Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

4 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Componentes A.L.U. U.C. Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

5 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
A.L.U. Y Funciones Es la unidad Aritmético Lógica Esta encargada de realizar las operaciones aritméticas básicas(suma,resta) y las operaciones lógicas elementales (desplazamientos, comparaciones, etc.) Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

6 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Componentes del A.L.U. Circuito Operacional (COP): Ejecuta operaciones con los datos del Registro de Entrada. Tambien recibe ordenes para elegir el tipo de operación que se debe realizar. Registro de Entrada: Contiene datos u operandos que entran en una instrucción antes de ejecutarse la operación. Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

7 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Componentes del A.L.U. Se usa también como almacenamiento de resultados intermedios o finales de las operaciones. Registro de Estado(RS): Conjunto de indicadores |que señalan condiciones dadas en la última operación y que se tomaran en cuenta para operacs., posteriores. Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

8 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Componentes del A.L.U. Indicador de signo, de cero, de desbordamiento, etc. Registro Acumulador (RA): -Contiene datos que se tratan. -Almacena resultados de operaciones realizadas por circuito operacional. -Conexión directa con bus de datos para enviar resultados a memoria principal o U.C. Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

9 Universidad Nacional Mayor de San Marcos
Registro Acumulador Registro de estado Circuito Operacional Registro de Entrada Bus Esquema de la Unidad Aritmético-lógico Ing. María Rosa Dámaso Ríos CPU(cuarta semana) Curso: Computacion e informática Ing. María Rosa Dámaso Ríos

10 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Unidad de Control Controla y dirige la información a las distintas unidades en el momento adecuado, mientras el procesador ejecuta las instrucciones de un programa Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

11 Unidad de Control Funciones
Controla la secuencia de ejecución de las instrucciones Controla acceso de CPU a la memoria Principal Regula Temporizaciónes de las operaciones que ejecuta CPU Envia señales de control y recibe señales de estado de unidades. Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

12 Componentes o Elementos de la UC
Contador de Programa(CP) -Contiene la dirección de memoria de la siguiente instrucción a ejecutarse. Automáticamente incrementa su valor en uno cada vez que termina una instrucción. Registro de Instrucción(RI) -Almacena temporalmente la instrucción que se esta interpretando o ejecutando Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

13 Componentes o Elementos de la UC
(RI) La instrucción lleva un código de operación(COP) y operandos o su dirección Interpreta la instrucción. Extrae COP, analiza y emite señales al resto de elementos para ejecución por medio del Secuenciador. Reloj ( R ):Genera sucesión de impulsos Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

14 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Eléctricos(reloj) o ciclos que marcan instante de inicio de pasos que consta cada instrucción. Secuenciador ( S ) En este dispositivo se generan ordenes elementales (microordens o microinstrucciones.) Que sincronizadas por el reloj hacen que se ejecute poco a poco la instrucción que esta en el registro de Instrucción. Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

15 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
Reloj Secuenciador Decodificador Registro de Instruccion Contador de Programa Microordenes Bus Esquema de la unidad de Control Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

16 Ing. María Rosa Dámaso Ríos CPU(cuarta semana)

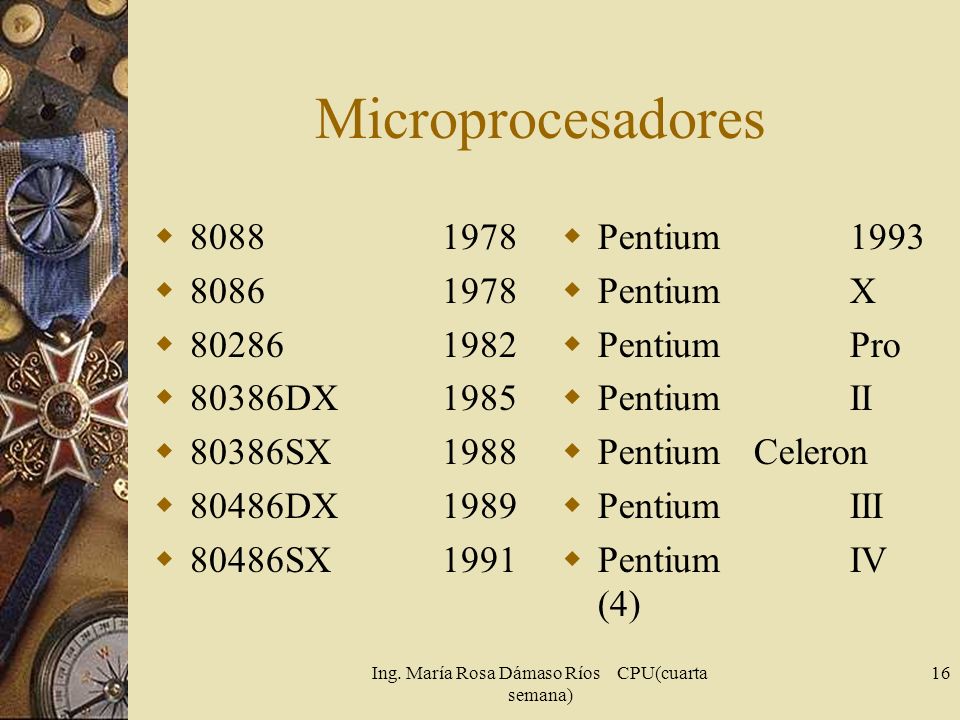

Microprocesadores 80386DX 1985 80386SX 1988 80486DX 1989 80486SX 1991 Pentium 1993 Pentium X Pentium Pro Pentium II Pentium Celeron Pentium III Pentium IV (4) Ing. María Rosa Dámaso Ríos CPU(cuarta semana)
