1 Avance Proyecto Fase 1 Corte Diciembre 31 de 2014

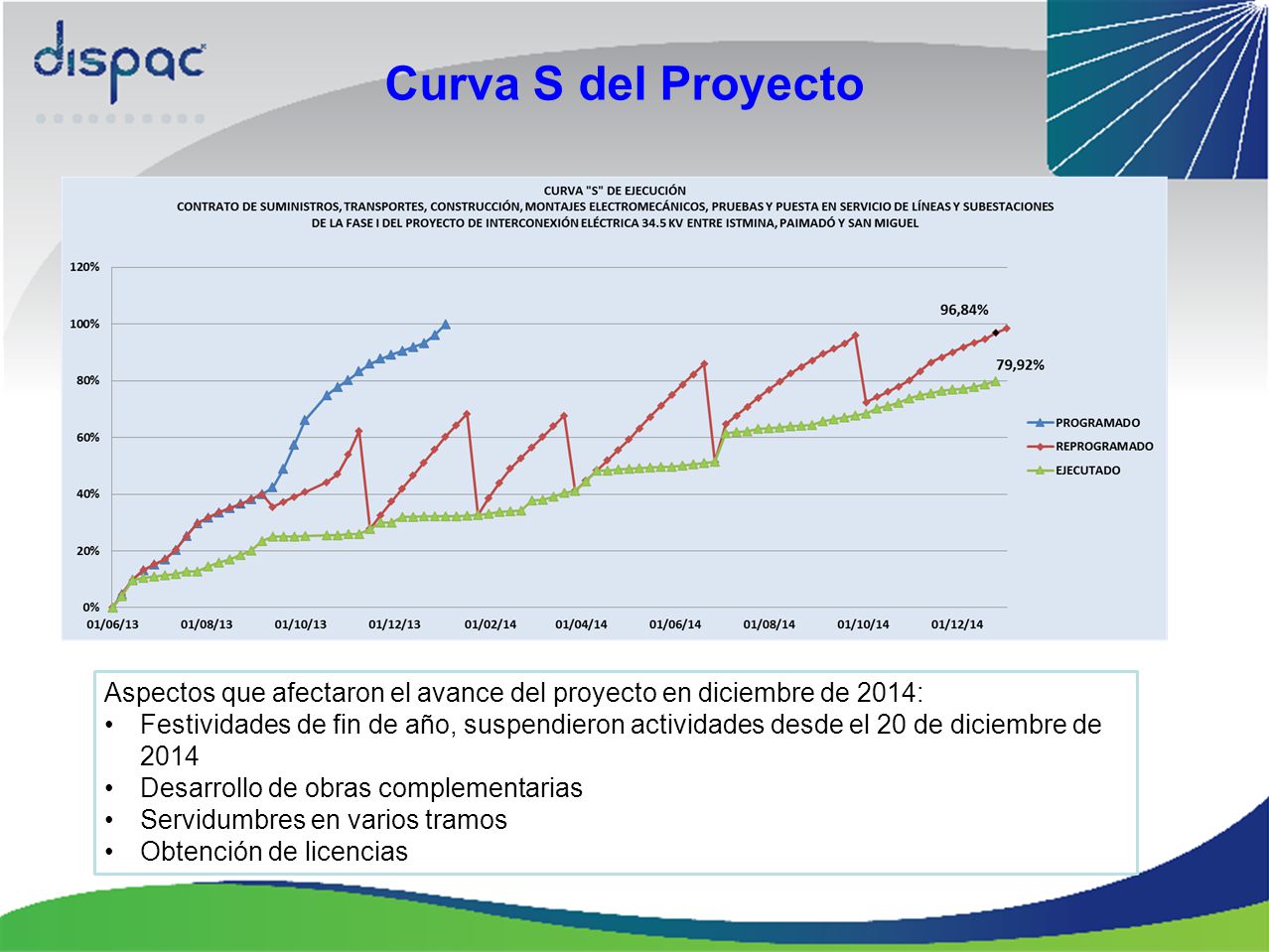

2 Curva S del Proyecto Aspectos que afectaron el avance del proyecto en diciembre de 2014: Festividades de fin de año, suspendieron actividades desde el 20 de diciembre de 2014 Desarrollo de obras complementarias Servidumbres en varios tramos Obtención de licencias

3 Subestaciones En las subestaciones, no se han instalado los transformadores de potencia En la subestación Chaquí se presenta un menor avance en las obras civiles del muro de cerramiento y obras complementarias, lo que explica su menor avance.

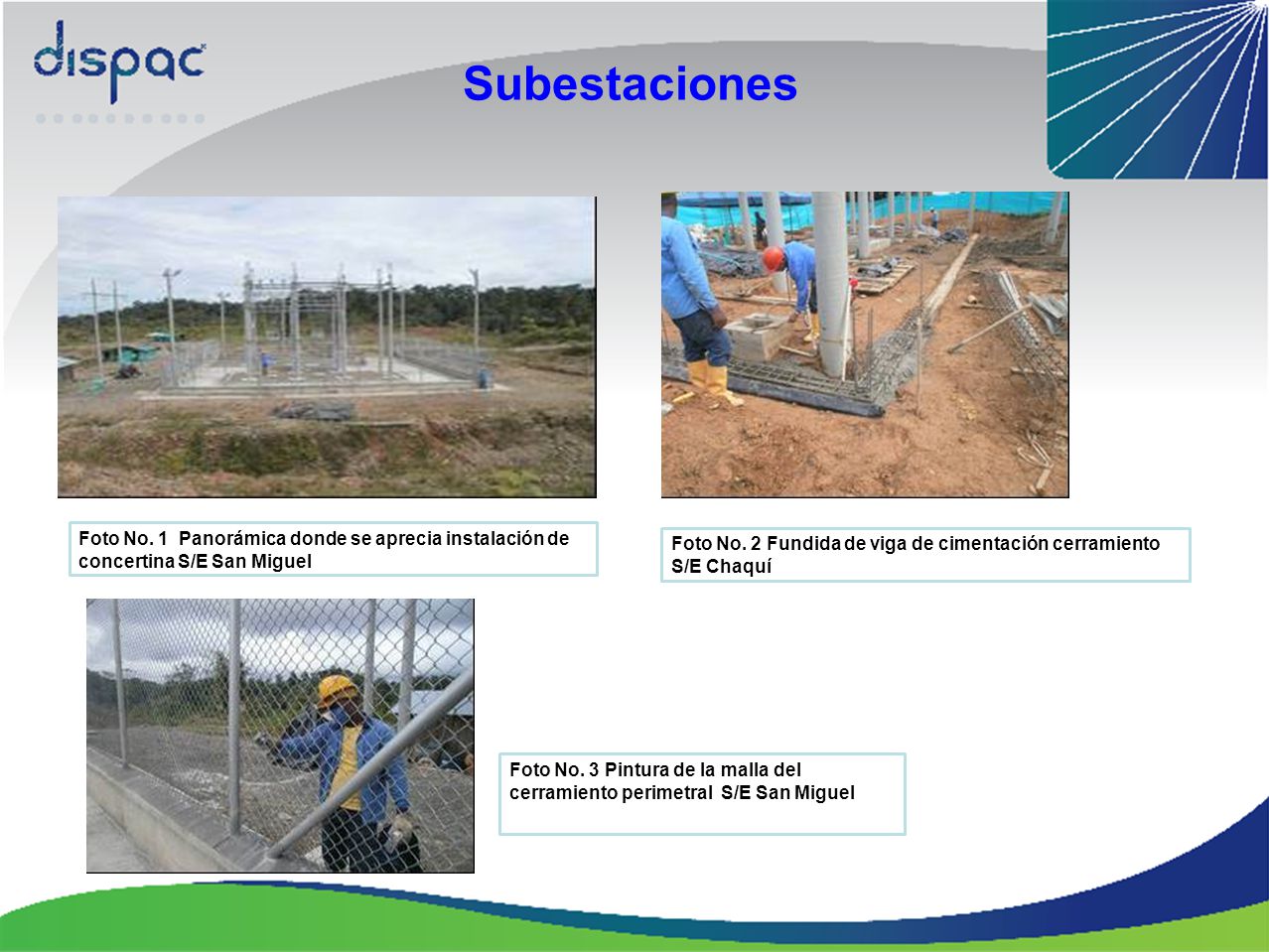

4 Subestaciones Foto No. 1 Panorámica donde se aprecia instalación de concertina S/E San Miguel Foto No. 2 Fundida de viga de cimentación cerramiento S/E Chaquí Foto No. 3 Pintura de la malla del cerramiento perimetral S/E San Miguel

5 Líneas de media tensión
Se han tendido 41 km de conductor de 67 km . Se ha instalado 367 unidades de postería en H de 435 proyectadas. Se han instalado 36 torres de 47. Problemas críticos de construcción de la línea en el sector Urbano de Istmina por la falta de la Licencia de Construcción, en Andagoya (COCOMINSA), Chiqui-choqui (COCOMINSA), Primavera (COCOMINSA) y Bebedó (ACADESAN) donde no permiten tender la línea

6 Líneas de media tensión
Foto No. 4 Estructura 153, tramo Paimado San Miguel Foto No. 5 Vestidas de postes de 12 m en la Localidad de Chaquí. Foto No. 6 Riega de manila para tender cable en el tramo Paimado San Miguel.

7 Redes de baja tensión La red de BT en Chaquí está afectada por la no instalación de 200 m. de red primaria. Se cuenta con 465 instalaciones domiciliaras de 529 proyectadas. Se han instalado 12 transformadores de 11 programados Se han instalado 191 unidades de postería secundaria de un total de 198

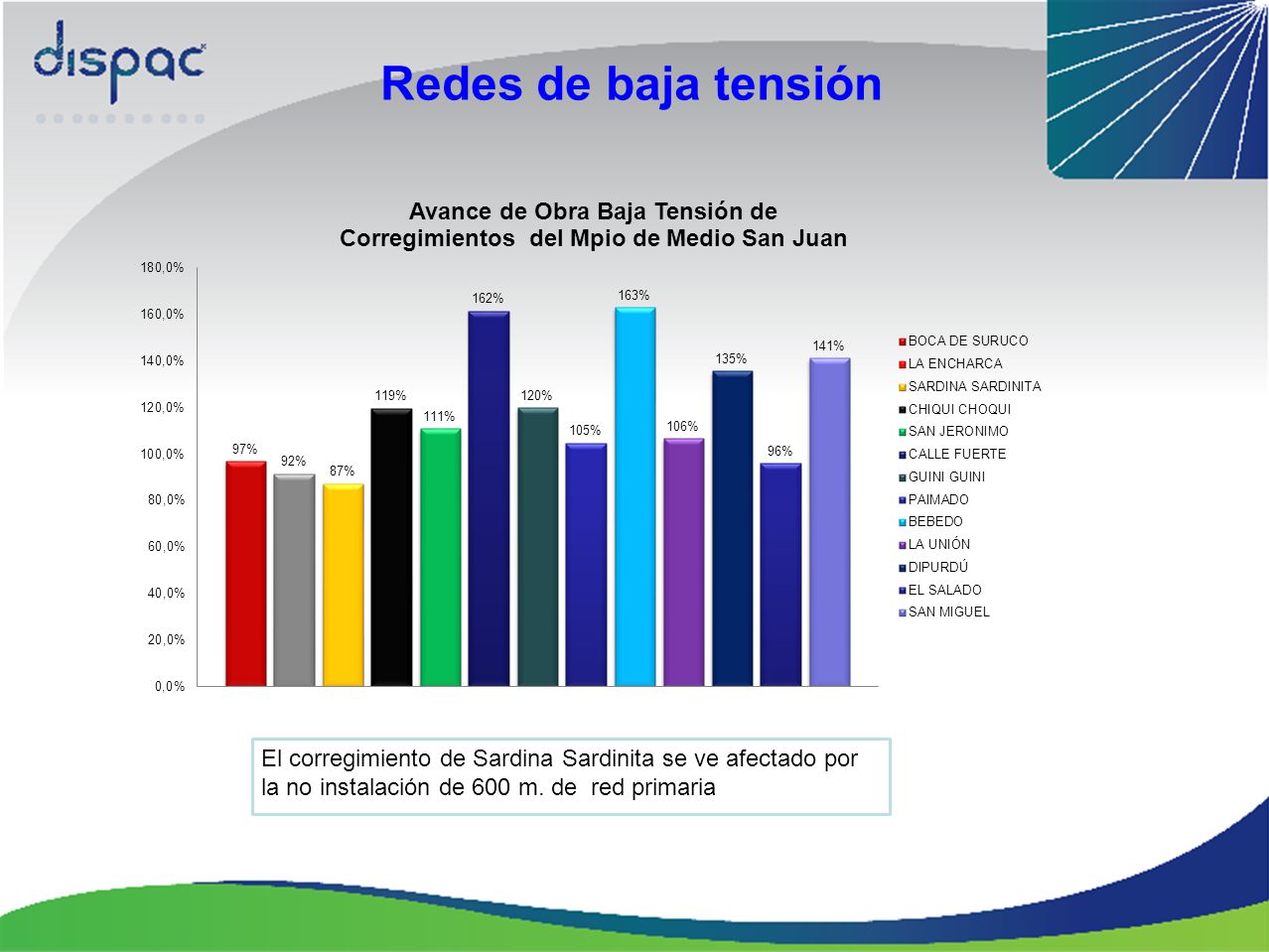

8 Redes de baja tensión El corregimiento de Sardina Sardinita se ve afectado por la no instalación de 600 m. de red primaria

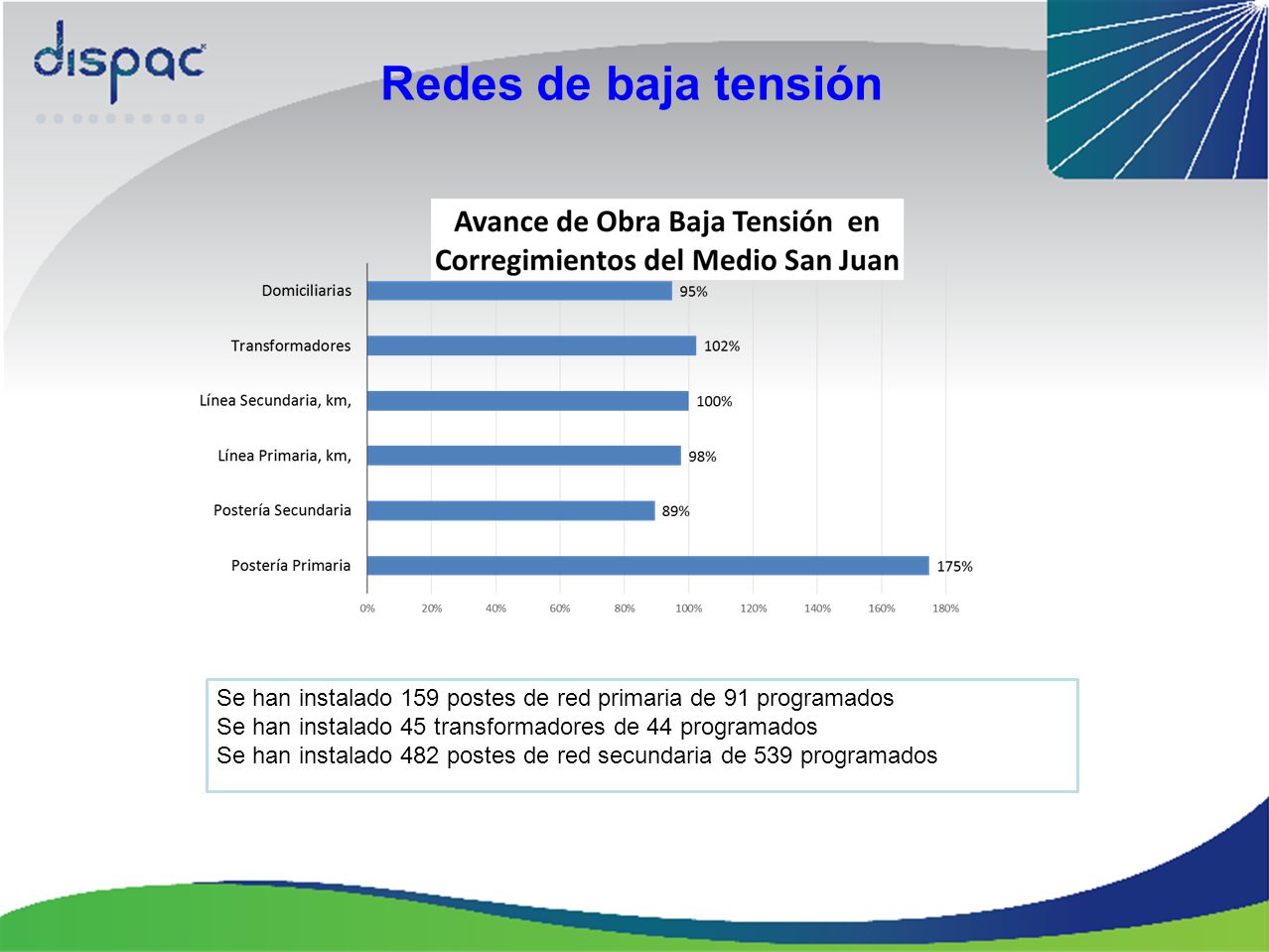

9 Redes de baja tensión Se han instalado 159 postes de red primaria de 91 programados Se han instalado 45 transformadores de 44 programados Se han instalado 482 postes de red secundaria de 539 programados

10 Avance

11 Presupuesto Se presentó al FNR el presupuesto ajustado del proyecto Fase 1, que consideró la revisión de los costos A.I.U. El presupuesto ajustado del proyecto es de $33.124,6 millones, que incluye $ 1.090,6 millones del último otro sí a DISICO y plazo de terminación el 28 de febrero de 2015 RESUMEN ($) Presupuesto Aprobado Contratos con ISA Contratado DISICO Presupuesto Ajustado COSTO TOTAL DIRECTOS Administracion Imprevistos - Utilidad TOTAL COSTOS INDIRECTOS SUBTOTAL ANTES DE IVA IVA DE UTILIDAD COSTO TOTAL LÍNEAS Y SUBESTACIONES INTERVENTORIA TÉCNICA INTERVENTORIA ADMINISTRATIVA Y FINANCIERA VALOR TOTAL PROYECTO

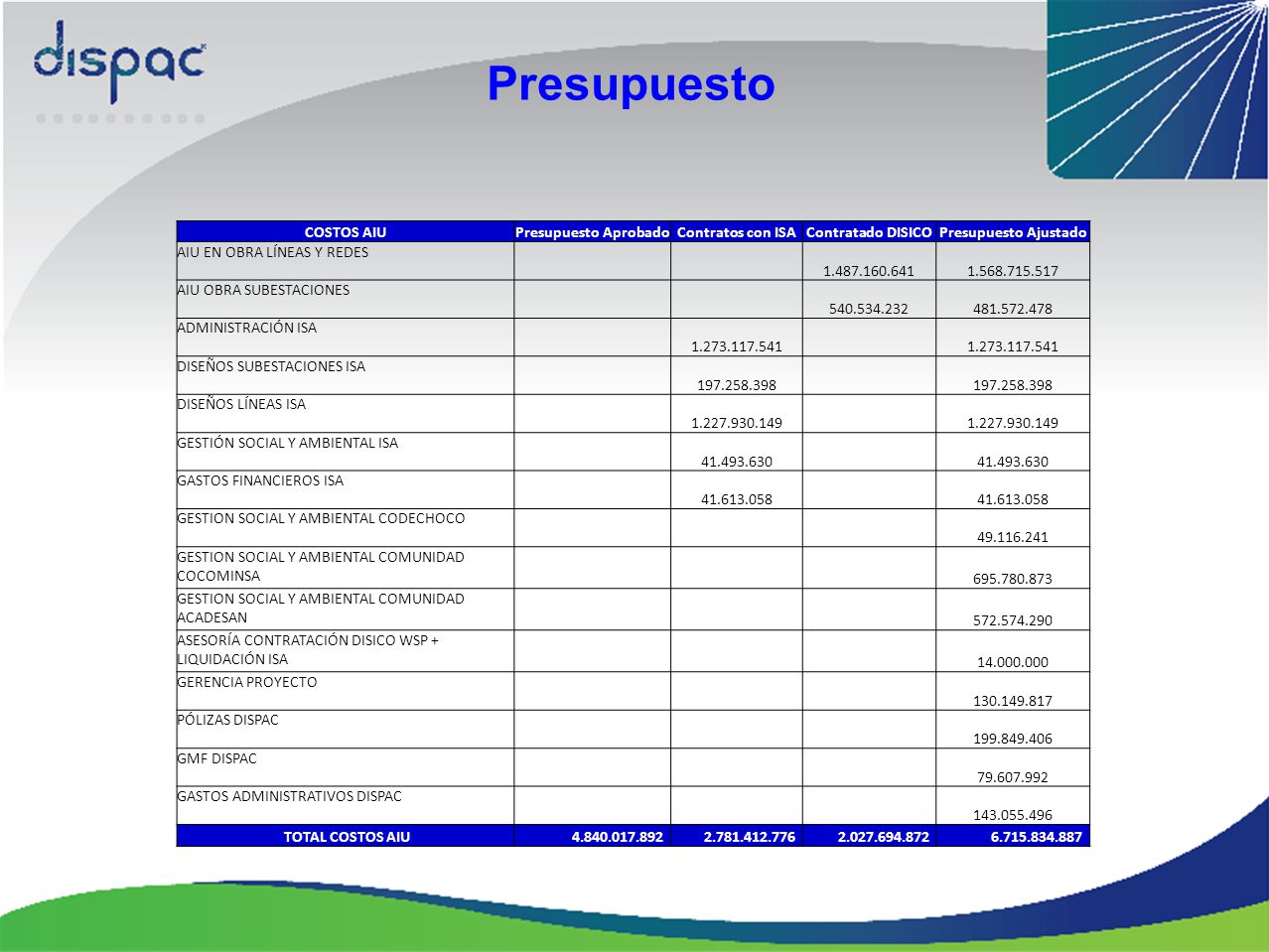

12 Presupuesto COSTOS AIU Presupuesto Aprobado Contratos con ISA
Contratado DISICO Presupuesto Ajustado AIU EN OBRA LÍNEAS Y REDES AIU OBRA SUBESTACIONES ADMINISTRACIÓN ISA DISEÑOS SUBESTACIONES ISA DISEÑOS LÍNEAS ISA GESTIÓN SOCIAL Y AMBIENTAL ISA GASTOS FINANCIEROS ISA GESTION SOCIAL Y AMBIENTAL CODECHOCO GESTION SOCIAL Y AMBIENTAL COMUNIDAD COCOMINSA GESTION SOCIAL Y AMBIENTAL COMUNIDAD ACADESAN ASESORÍA CONTRATACIÓN DISICO WSP + LIQUIDACIÓN ISA GERENCIA PROYECTO PÓLIZAS DISPAC GMF DISPAC GASTOS ADMINISTRATIVOS DISPAC TOTAL COSTOS AIU

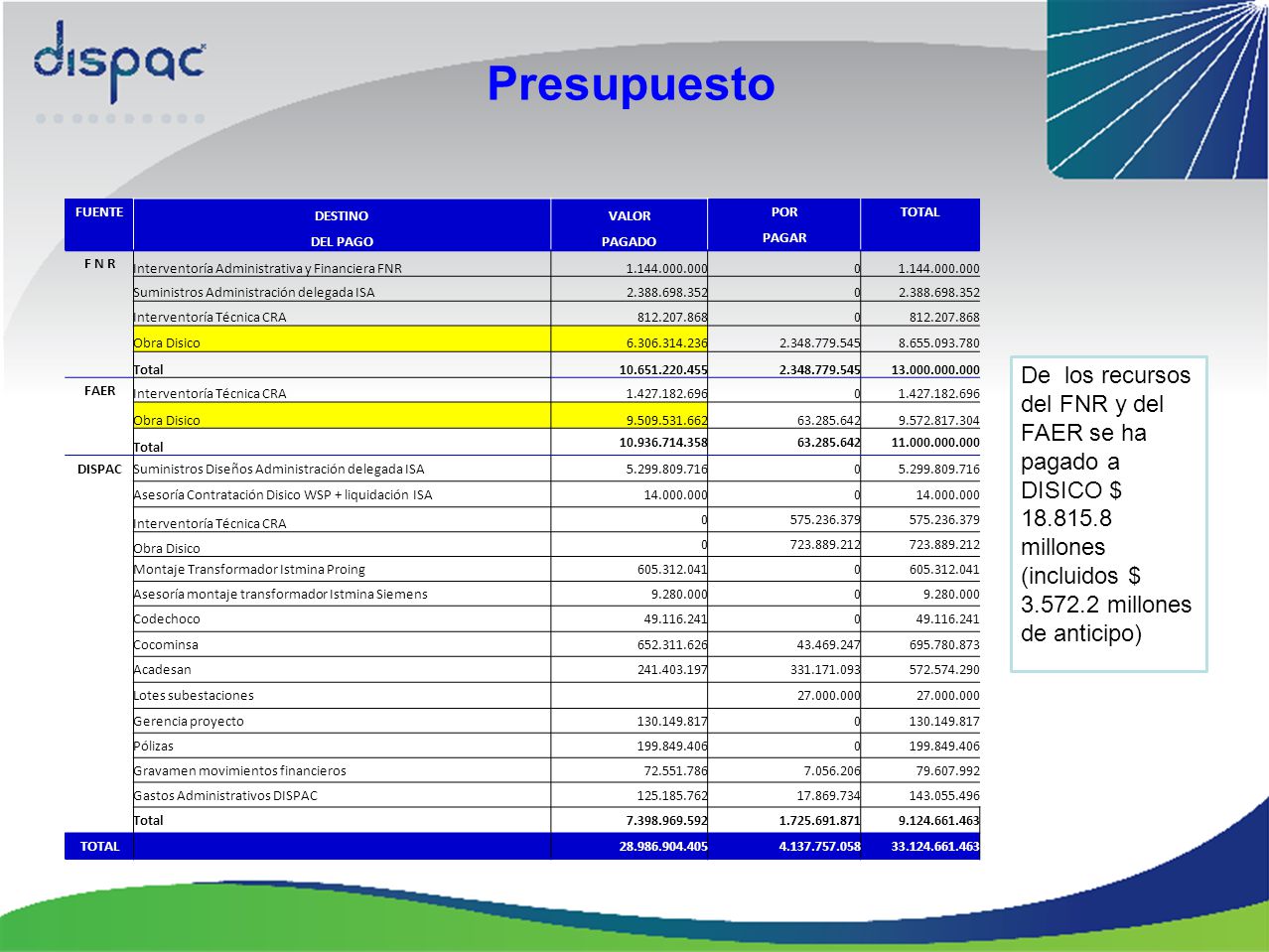

13 Presupuesto FUENTE DESTINO VALOR POR TOTAL DEL PAGO PAGADO PAGAR F N R Interventoría Administrativa y Financiera FNR Suministros Administración delegada ISA Interventoría Técnica CRA Obra Disico Total FAER DISPAC Suministros Diseños Administración delegada ISA Asesoría Contratación Disico WSP + liquidación ISA Montaje Transformador Istmina Proing Asesoría montaje transformador Istmina Siemens Codechoco Cocominsa Acadesan Lotes subestaciones Gerencia proyecto Pólizas Gravamen movimientos financieros Gastos Administrativos DISPAC De los recursos del FNR y del FAER se ha pagado a DISICO $ millones (incluidos $ millones de anticipo)
