1 Sistemas de Información Geográfica y sus Aplicaciones en Salmonicultura
Desarrollado por:

2 Definición de SIG Es un sistema de hardware, software y procedimientos diseñados para apoyar la adquisición, gestión, manipulación, análisis, consultas, representación y salida de datos espacialmente referenciados, para resolver problemas complejos de planificación y gestión espacial.

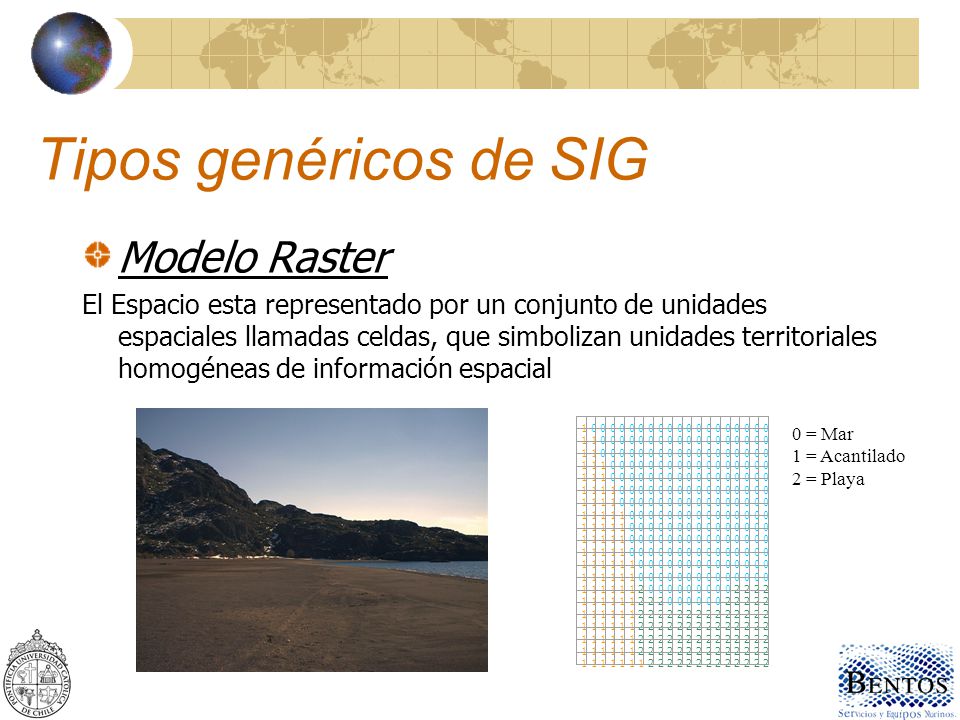

3 Tipos genéricos de SIG Modelo Raster
El Espacio esta representado por un conjunto de unidades espaciales llamadas celdas, que simbolizan unidades territoriales homogéneas de información espacial 1 2 0 = Mar 1 = Acantilado 2 = Playa

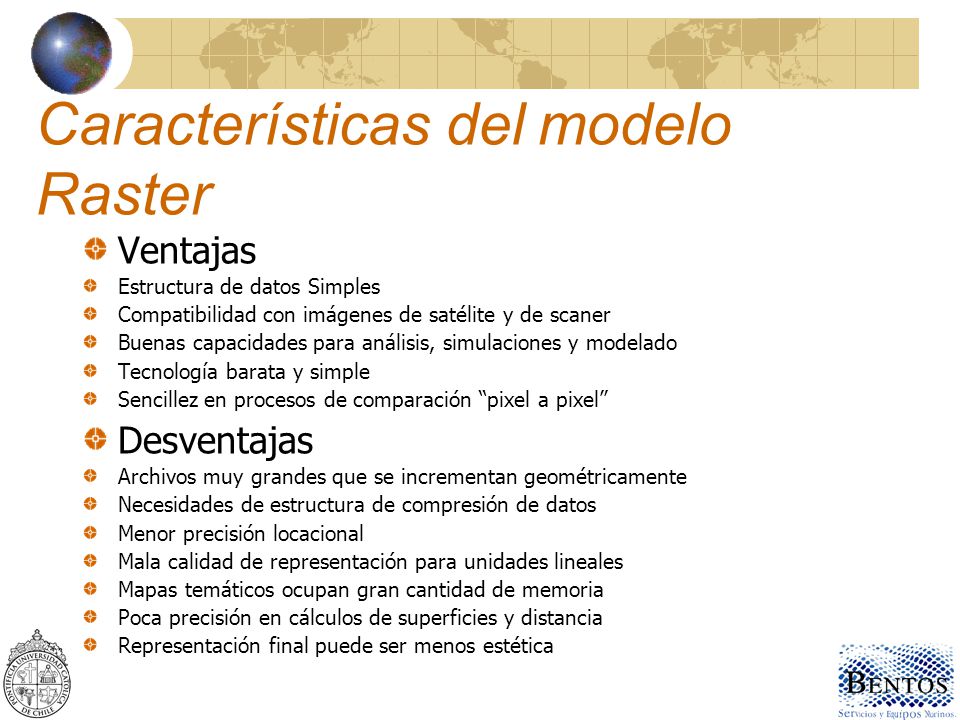

4 Características del modelo Raster
Ventajas Estructura de datos Simples Compatibilidad con imágenes de satélite y de scaner Buenas capacidades para análisis, simulaciones y modelado Tecnología barata y simple Sencillez en procesos de comparación “pixel a pixel” Desventajas Archivos muy grandes que se incrementan geométricamente Necesidades de estructura de compresión de datos Menor precisión locacional Mala calidad de representación para unidades lineales Mapas temáticos ocupan gran cantidad de memoria Poca precisión en cálculos de superficies y distancia Representación final puede ser menos estética

5 Modelo Vectorial La estructura vectorial es una organización de base de datos, donde se almacena la información espacial como puntos, líneas o polígonos a partir de sus coordenadas en un sistema de referencia determinadas Mar Acantilado Playa

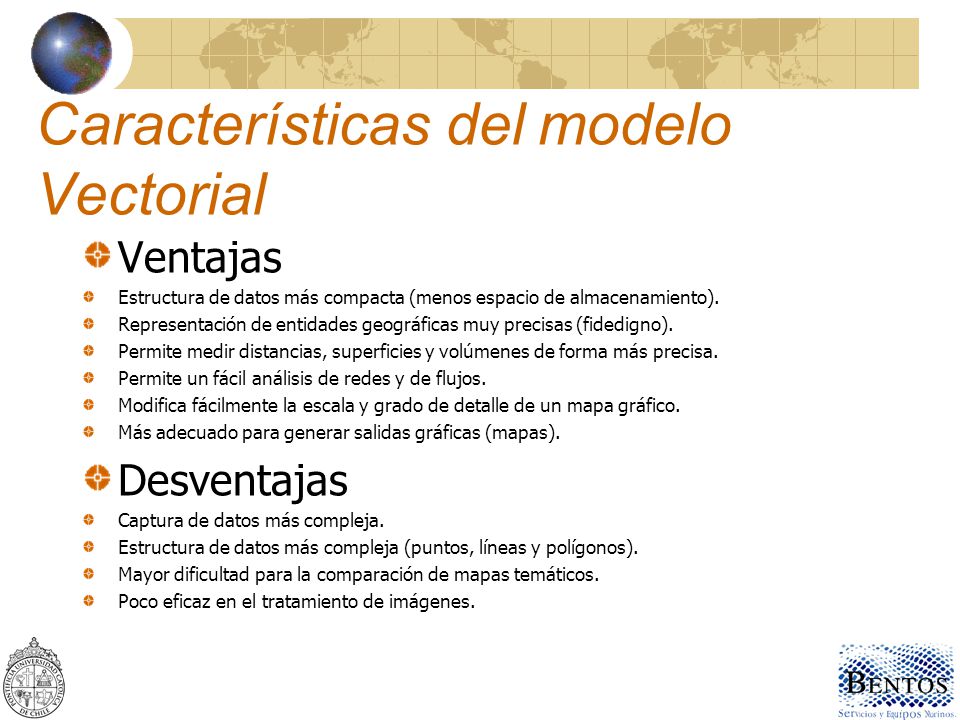

6 Características del modelo Vectorial
Ventajas Estructura de datos más compacta (menos espacio de almacenamiento). Representación de entidades geográficas muy precisas (fidedigno). Permite medir distancias, superficies y volúmenes de forma más precisa. Permite un fácil análisis de redes y de flujos. Modifica fácilmente la escala y grado de detalle de un mapa gráfico. Más adecuado para generar salidas gráficas (mapas). Desventajas Captura de datos más compleja. Estructura de datos más compleja (puntos, líneas y polígonos). Mayor dificultad para la comparación de mapas temáticos. Poco eficaz en el tratamiento de imágenes.

7 Los SIG como herramientas de gestión
Como todo sistema de información, permite optimizar y reforzar la misión organizativa. Sistematizan y distribuyen la información, haciendo más fluida la comunicación inter-organizacional, vinculando activamente las islas de gestión. Permiten modernizar e insertar la organización en una gestión actual y funcional a los requerimientos del mercado y su público objetivo, facilitando su interrelación y dando transparencia a la gestión.

8 Fuentes de Información
Cartografías Oficiales (SHOA e IGM) Bases de datos de instituciones públicas (p.ej. Localización de conceciones en tramite) Datos proporcionados por las empresas o instituciones (p.ej. Producción de salmones, alimentación, etc.) Levantamiento de Información en Terreno (p.ej. Derivadores, Correntometros, etc.) Imágenes Satelitales ( Radar o Landsat)

9 Ejemplo N° 1 :Localizador

10 Ejemplo N° 2: Base de Datos

11 Ejemplo N° 3: Selección de Sitios de Emplazamiento de Jaulas

12 Ejemplo N°4:Modelación de Factores Físicos
Refraccíon de Olas

13 Aplicaciones en Salmonicultura
Administración de Bases de datos de Salmonicultura y Concesiones de Acuicultura Determinación de sitios para la localización de instalaciones Modelaje de propagación de marea cafe o hidrocarburos (ie. planificación estratégica) Modelaje dinámico de elementos oceanográficos, hidrográficos y ambientales Modelaje de series de tiempo (Imágenes satelitales) Simulación dinámica de factores biologicos y socio-económicos

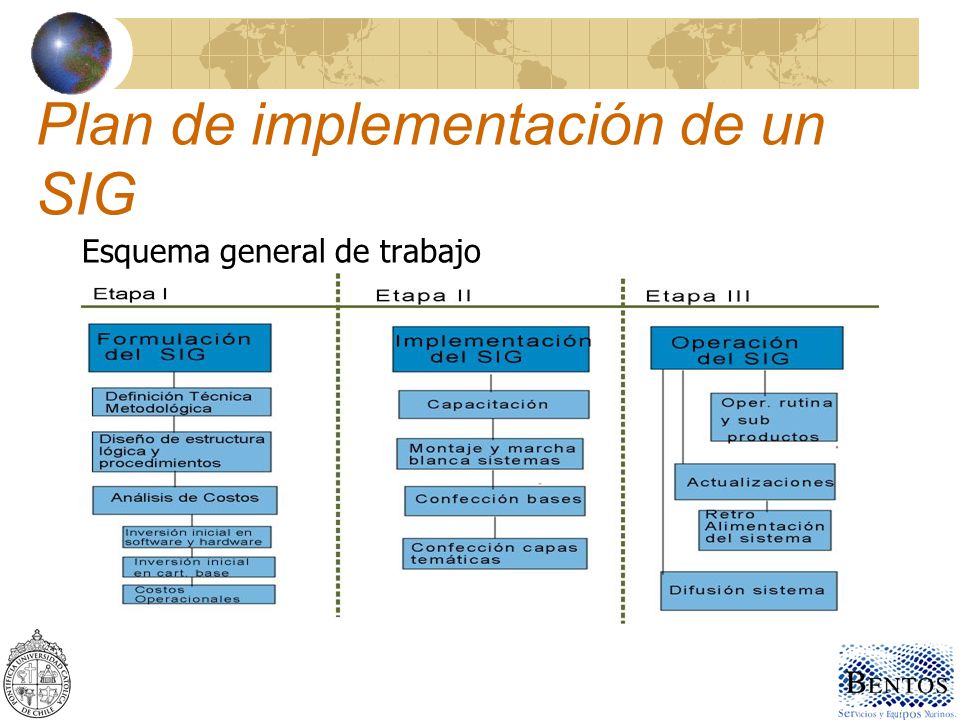

14 Plan de implementación de un SIG
Esquema general de trabajo

15 Unidad de Gestión de Proyectos
Instituto de Geografía Pontificia Universidad Católica de Chile Av. Vicuña Mackenna 4600, Macul Fono: – Fax: Web: Bentos Servicios y Equipos Marinos Limitada Don Carlos 3187 of. B, Las Condes Fono: – Fax: Web:
