ABASTECIMIENTO DE AGUA POTABLE EN LA ZONA COSTA DE BAJA CALIFORNIA

Presentación del tema: "ABASTECIMIENTO DE AGUA POTABLE EN LA ZONA COSTA DE BAJA CALIFORNIA"— Transcripción de la presentación:

1 ABASTECIMIENTO DE AGUA POTABLE EN LA ZONA COSTA DE BAJA CALIFORNIA
Ing. Daniel Cervantes González CEA

2 Ensenada Tecate

3 ANTECEDENTES Las escasas precipitaciones pluviales y prolongados periodos de sequías en la Zona Costa del Estado de Baja California, constituyen una dificultad para atender satisfactoriamente las crecientes demandas de agua potable de la población. De aquí que tanto la búsqueda de fuentes seguras de abastecimiento, como la distribución del vital líquido para cubrir las necesidades básicas de la población han sido una preocupación constante desde los primeros asentamientos humanos en el Estado. Actualmente se aprovechan las fuentes locales y se importa agua del Río Colorado a través del acueducto Río Colorado Tijuana.

4 Norte de Baja California Fuentes de Abastecimiento
Ensenada Tijuana Mexicali San Luis Río Colorado Presa Derivadora José M. Morelos Tecate Mesa Arenosa ( 63 Pozos ) Canal Alimentador del Acueducto Acueducto Río Colorado - Tijuana

5 PROYECCION DE POBLACION Y DEMANDA DE AGUA POTABLE EN LA ZONA COSTA DE BAJA CALIFORNIA

6 ASIGNACIONES DE AGUA EN LA ZONA COSTA DE BAJA CALIFORNIA (Mm³)
* Incluye Playas de Rosarito

7 BALANCE DEMANDA vs ASIGNACIONES DE AGUA EN BAJA CALIFORNIA (l/s)
* Incluye Playas de Rosarito El equilibrio del 2003, se logra con la asignación de 20 Mm³ (629 l/s) o su equivalente a 2,000 has.

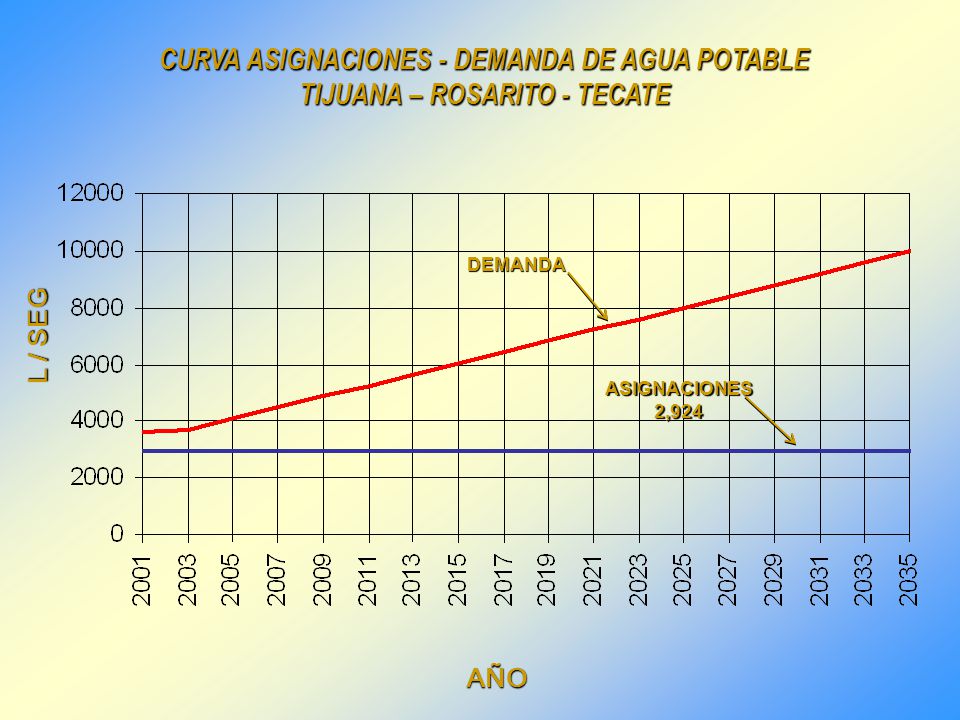

8 CURVA ASIGNACIONES - DEMANDA DE AGUA POTABLE TIJUANA – ROSARITO - TECATE
L / SEG ASIGNACIONES 2,924 AÑO

9 CURVA ASIGNACIONES - DEMANDA DE AGUA POTABLE ENSENADA
L / SEG AÑO

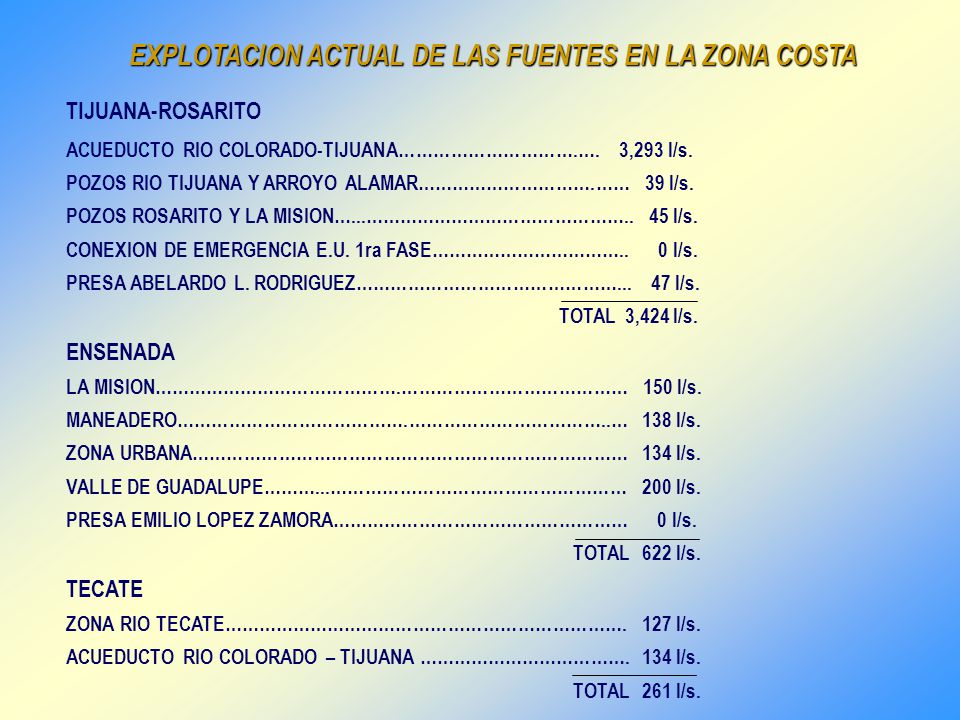

10 EXPLOTACION ACTUAL DE LAS FUENTES EN LA ZONA COSTA
TIJUANA-ROSARITO ACUEDUCTO RIO COLORADO-TIJUANA………………………….…. 3,293 l/s. POZOS RIO TIJUANA Y ARROYO ALAMAR………………………….…… 39 l/s. POZOS ROSARITO Y LA MISION…...……………………………………… l/s. CONEXION DE EMERGENCIA E.U. 1ra FASE…………………………… l/s. PRESA ABELARDO L. RODRIGUEZ……………………………………… l/s. TOTAL 3,424 l/s. ENSENADA LA MISION…………………………………….………………………………… 150 l/s. MANEADERO………………………………….……………………………..… 138 l/s. ZONA URBANA………………………………………………………………… 134 l/s. VALLE DE GUADALUPE………...…………………………………………… 200 l/s. PRESA EMILIO LOPEZ ZAMORA…………………………………………… l/s. TOTAL 622 l/s. TECATE ZONA RIO TECATE……………………………………………………………. 127 l/s. ACUEDUCTO RIO COLORADO – TIJUANA ………………………………. 134 l/s. TOTAL 261 l/s.

11 CURVA OFERTA – DEMANDA ACTUAL DE AGUA POTABLE EN TECATE
L / SEG ACUEDUCTO RIO COLORADO – TIJUANA 134 l/s POZOS ZONA RIO TECATE 127 l/s AÑO

12 CURVA OFERTA – DEMANDA ACTUAL DE AGUA POTABLE EN TIJUANA - ROSARITO
L / SEG ACUEDUCTO RIO COLORADO – TIJUANA 3,293 l/s PRESA RODRIGUEZ / POZOS TIJUANA Y ROSARITO 131 l/s AÑO

13 CURVA OFERTA – DEMANDA ACTUAL DE AGUA POTABLE EN ENSENADA
L / SEG POZOS LA MISION, MANEADERO, VALLE DE GUADALUPE Y ZONA URBANA 647 l/s AÑO

14 CURVA OFERTA – DEMANDA ACTUAL DE AGUA POTABLE EN ZONA COSTA
L / SEG ACUEDUCTO RIO COLORADO – TIJUANA 3,427 l/s POZOS ENSENADA 647 l/s POZOS TECATE 127 l/s POZOS TIJUANA Y ROSARITO 131 l/s AÑO

15 PROYECCION DE TRANSFERENCIA IID - SAN DIEGO CA
TRANSFERENCIA VERSION 2001 TRANSFERENCIA VERSION 2003 L / SEG AÑO

16 CURVA OFERTA FUTURA – DEMANDA DE AGUA POTABLE EN TIJUANA – ROSARITO - TECATE
ACUEDUCTO BINACIONAL 6,300 l/s L / SEG 2DA FASE 600 l/s CONEXION E.U. 1RA FASE 600 l/s ACUEDUCTO RIO COLORADO - TIJUANA 3,700 l/s TECATE 127 l/s TIJUANA Y PLAYAS DE ROSARITO 260 l/s AÑO

17 CURVA OFERTA FUTURA – DEMANDA DE AGUA POTABLE EN TECATE
AGUA ADICIONAL DEL ARCT 50 l/s L / SEG ACUEDUCTO RIO COLORADO – TIJUANA 134 l/s POZOS ZONA RIO TECATE 127 l/s AÑO

18 CURVA OFERTA FUTURA – DEMANDA DE AGUA POTABLE EN TIJUANA - ROSARITO
AMPLIACION ARCT 1,300 l/s CONEXION DE EMERG. 600 l/s L / SEG ACUEDUCTO RIO COLORADO – TIJUANA 3,516 l/s PRESA RODRIGUEZ / POZOS TIJUANA Y ROSARITO 260 l/s AÑO

19 CURVA OFERTA FUTURA – DEMANDA DE AGUA POTABLE EN ENSENADA
PLANTA DESALADORA 100 l/s LA MISION 50 l/s L / SEG POZOS LA MISION, MANEADERO, VALLE DE GUADALUPE Y ZONA URBANA 647 l/s AÑO

20 CURVA OFERTA FUTURA – DEMANDA DE AGUA POTABLE EN ZONA COSTA
AMPLIACION ARCT 1,300 l/s CONEXION E.U. 600 l/s PLANTA DESALADORA Y LA MISION 250 l/s L / SEG ACUEDUCTO RIO COLORADO – TIJUANA 3,700 l/s POZOS TECATE 127 l/s POZOS ENSENADA 647 l/s POZOS TIJUANA Y ROSARITO 260 l/s AÑO

21 FUENTES ADICIONALES EN LA ZONA COSTA DE BAJA CALIFORNIA AL 2035
ESCENARIOS A, B y C TIJUANA – ROSARITO – TECATE ESCENARIO "A" AMPLIACION DEL ACUEDUCTO RIO COLORADO – TIJUANA …………..……..… 1,300 l/s. ACUEDUCTO RIO COLORADO – TIJUANA II : 1RA ETAPA ……………………….. 3,150 l/s. 2DA ETAPA ……………………….. 3,150 l/s. TOTAL 7,600 l/s. TIJUANA – ROSARITO – TECATE ESCENARIO "B" CONEXION DE EMERGENCIA 2DA FASE …………………………….…………..…… l/s. TOTAL 6,900 l/s.

22 FUENTES ADICIONALES EN LA ZONA COSTA DE BAJA CALIFORNIA AL 2035
ESCENARIOS A, B y C TIJUANA – ROSARITO – TECATE ESCENARIO "C" CONEXION DE EMERGENCIA 2DA FASE …………………………….…………..…… l/s. ACUEDUCTO RIO COLORADO – TIJUANA II (PROY.COMPLETO)……………….. 6,300 l/s. TOTAL 6,900 l/s. ENSENADA PLANTA DESALADORA Y MISION ( )…….…………………………………… l/s. DERIVACION DEL ACUEDUCTO RIO COLORADO – TIJUANA II …………………… 900 l/s. TOTAL 1,150 l/s.

23 CURVA OFERTA - DEMANDA DE AGUA POTABLE TIJUANA - ROSARITO – TECATE
ARCT II 2DA FASE 3,150 l/s CONSTRUCCION DEMANDA PROYECTO Y CONSTRUCCION ARCT II 1RA FASE 3,150 l/s L / SEG CONSTRUCCION AMPLIACION ARCT 1,300 l/s CONEXIÓN E.U. 1RA FASE 600 l/s ARCT 3,700 l/s TECATE 127 l/s TIJUANA Y PLAYAS DE ROSARITO 260 l/s AÑO ESCENARIO “A”

24 CURVA OFERTA - DEMANDA DE AGUA POTABLE TIJUANA - ROSARITO – TECATE
ARCT II 2DA FASE 3,150 l/Seg CONSTRUCCION PROYECTO Y CONSTRUCCION ARCT II 1RA FASE 3,150 l/s L / SEG CONSTRUCCION 2DA FASE 600 l/s CONEXIÓN E.U. 1RA FASE 600 l/s ARCT 3,700 l/s TECATE 127 l/s TIJUANA Y PLAYAS DE ROSARITO 260 l/s AÑO ESCENARIO “B”

25 CURVA OFERTA - DEMANDA DE AGUA POTABLE TIJUANA - ROSARITO – TECATE
L / SEG PROYECTO Y CONSTRUCCION CONSTRUCCION 2DA. FASE 600 l/s CONEXIÓN E.U. 1RA FASE 600 l/s ARCT II 6,300 l/s ARCT 3,700 l/s TECATE 127 l/s TIJUANA Y PLAYAS DE ROSARITO 260 l/s AÑO ESCENARIO “C”

26 CURVA OFERTA - DEMANDA DE AGUA POTABLE EN ENSENADA
L / SEG DERIVACION DE ARCT II 900 l/s DESALADORA Y MISION 250 l/s ACUIFEROS ENSENADA 622 l/s AÑO

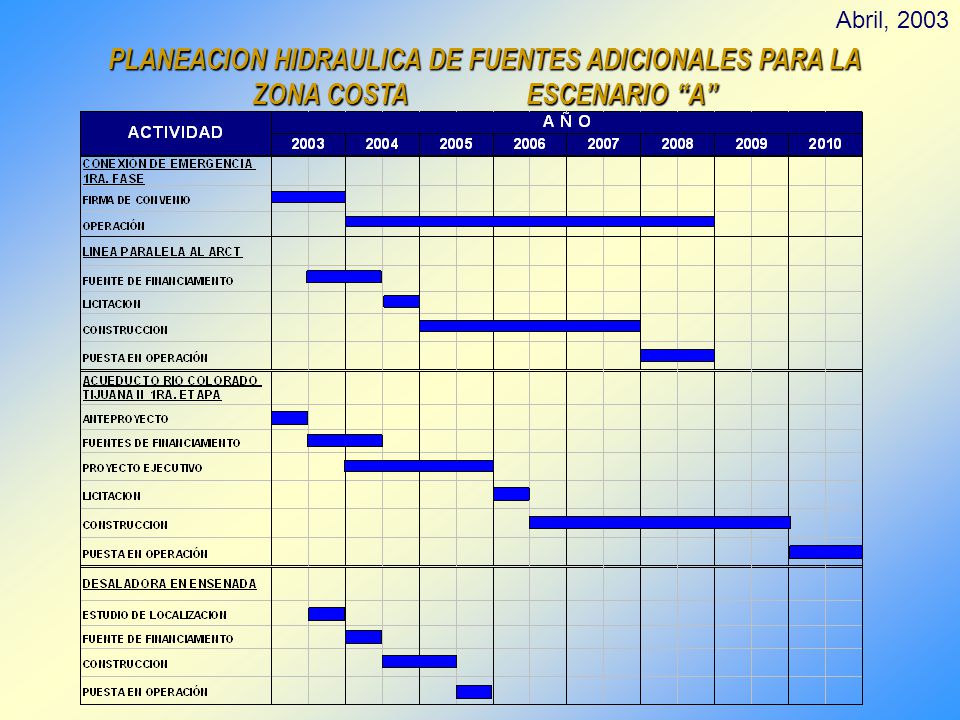

27 Abril, 2003 PLANEACION HIDRAULICA DE FUENTES ADICIONALES PARA LA ZONA COSTA ESCENARIO “A”

28 Abril, 2003 PLANEACION HIDRAULICA DE FUENTES ADICIONALES PARA LA ZONA COSTA ESCENARIO “B”

29 Abril, 2003 PLANEACION HIDRAULICA DE FUENTES ADICIONALES PARA LA ZONA COSTA ESCENARIO “C”

30 INVERSIONES EN MILLONES DE DOLARES
1 CONEXIÓN DE EMERGENCIA E.U. 1RA FASE (600 l/s) 0.4 2 CONEXIÓN DE EMERGENCIA E.U. 2DA FASE (600 l/s) 28.0 3 AMPLIACION ACUEDUCTO RIO COLORADO – TIJUANA (1,300 l/s) 115.0 4 ACUEDUCTO RIO COLORADO - TIJUANA II EN ETAPAS: a) 1RA FASE (4,000 l/s) b) 2DA FASE (4,000 l/s) 400.0 300.0 5 ACUEDUCTO RIO COLORADO - TIJUANA II (8,000 l/s) 600.0 6 PLANTA DESALADORA EN ENSENADA (100 l/s) 12.0

31 INVERSION TOTAL REQUERIDA 855 MILLONES DE DOLARES APROX.
CONCLUSIONES SI LAS OBRAS SE REALIZAN CUMPLIENDO CON EL PROGRAMA ESTABLECIDO, CON EL PLAN ESTATAL DE DESARROLLO Y CON EL PROGRAMA ESTATAL HIDRAULICO , ESTARA SEGURO EL ABASTECIMIENTO DE AGUA EN LA ZONA COSTA DEL ESTADO PARA LOS SIGUIENTES 30 AÑOS. INVERSION TOTAL REQUERIDA 855 MILLONES DE DOLARES APROX.
