1 Campo eléctrico. Física, Cuarto medio

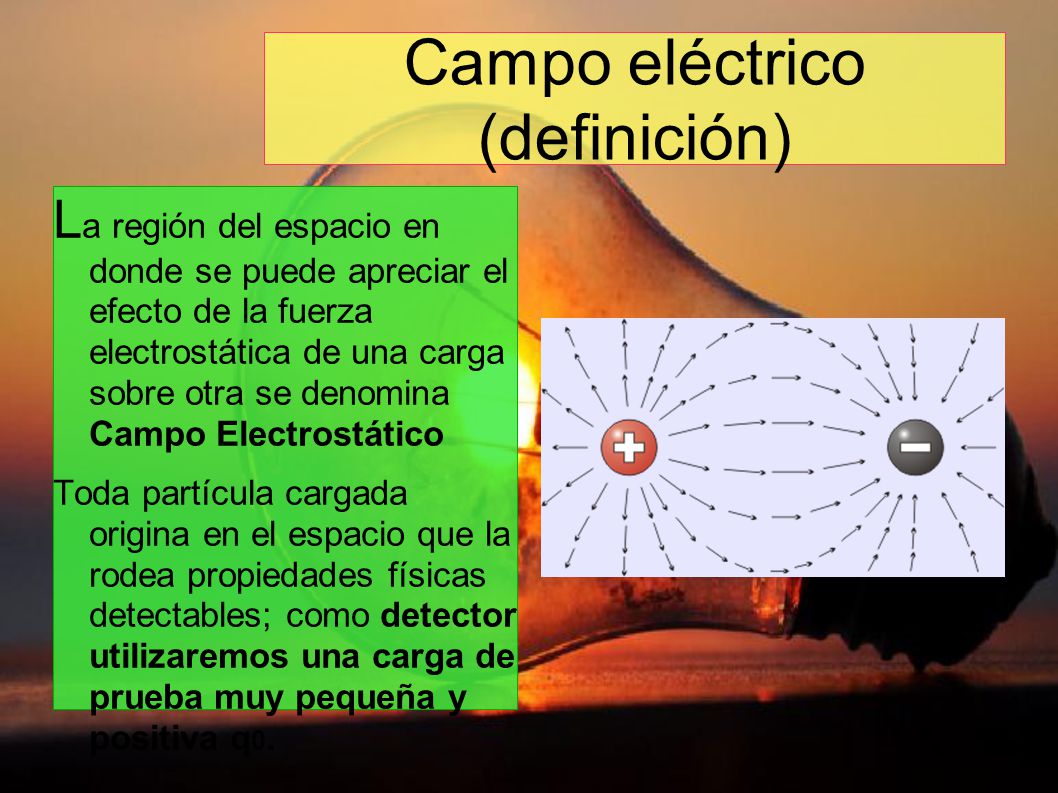

2 Campo eléctrico (definición)
La región del espacio en donde se puede apreciar el efecto de la fuerza electrostática de una carga sobre otra se denomina Campo Electrostático Toda partícula cargada origina en el espacio que la rodea propiedades físicas detectables; como detector utilizaremos una carga de prueba muy pequeña y positiva q0.

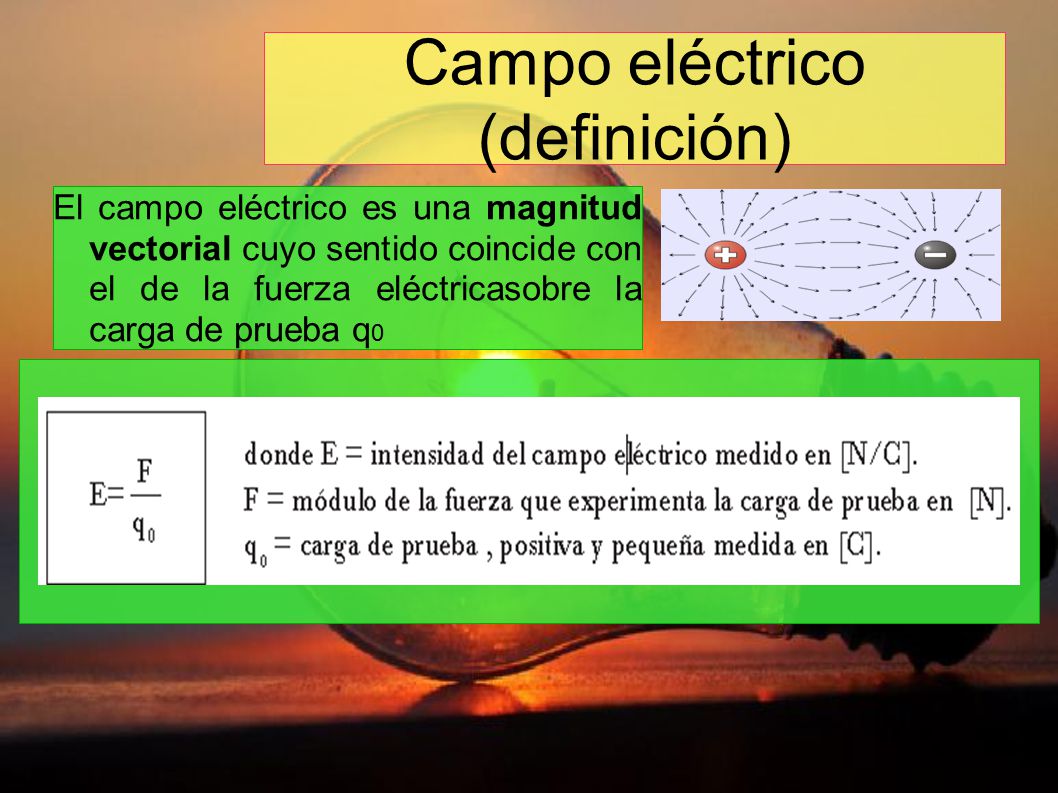

3 Campo eléctrico (definición)
El campo eléctrico es una magnitud vectorial cuyo sentido coincide con el de la fuerza eléctricasobre la carga de prueba q0

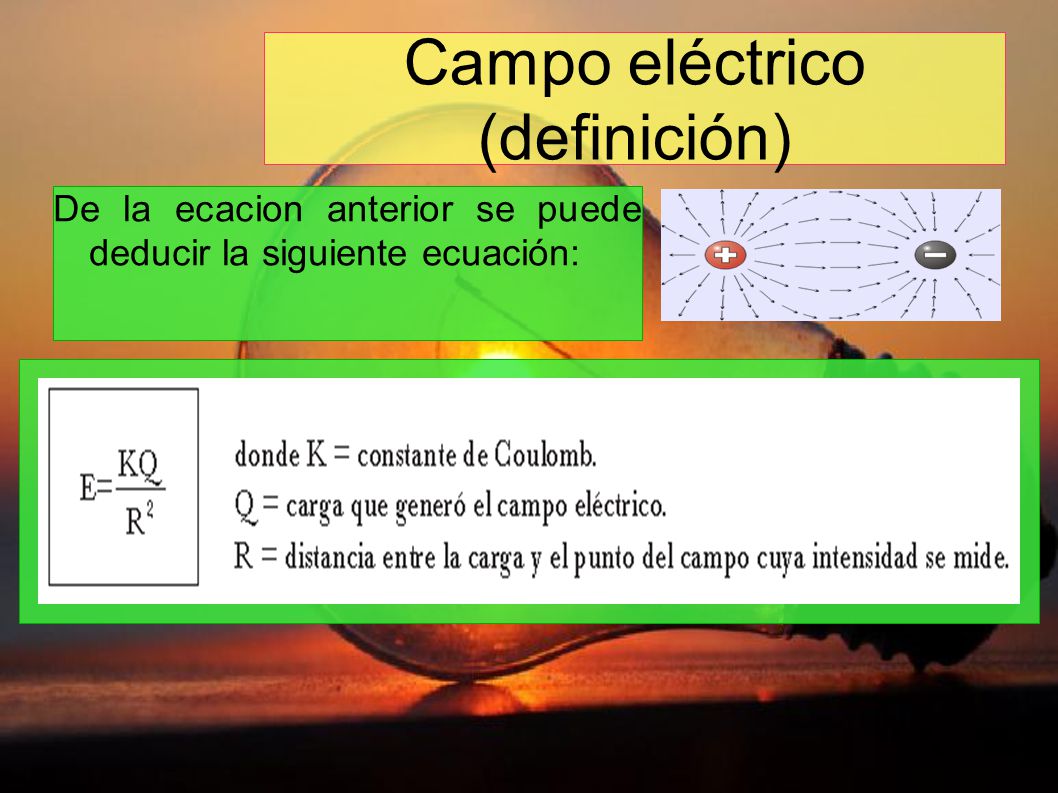

4 Campo eléctrico (definición)
De la ecacion anterior se puede deducir la siguiente ecuación:

5 Campo eléctrico (ejemplo)
Calcula la intensidad del campo eléctrico que genera una carga de 500 [C] en un punto situado a 500 [m]

6 Campo eléctrico (Líneas de Fuerza)
Son la forma de describir un campo de fuerza. La dirección de una línea de fuerza eléctrica de un punto en el espacio, es la dirección en la cual se movería una carga positiva si se colocara en ese punto.

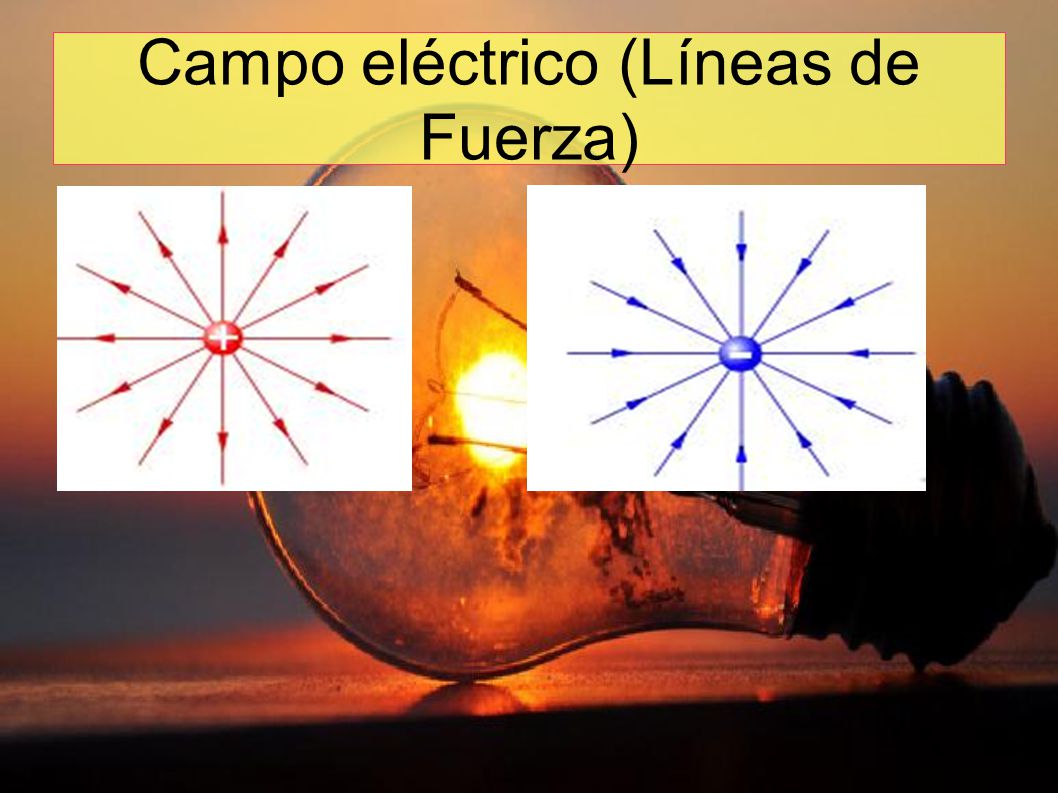

7 Campo eléctrico (Líneas de Fuerza)

8 Campo eléctrico (Líneas de Fuerza)

9 Campo eléctrico uniforme (Líneas de Fuerza)
Recuerda que siempre las líneas de campo van en el sentido que se Movería una carga postitiva.

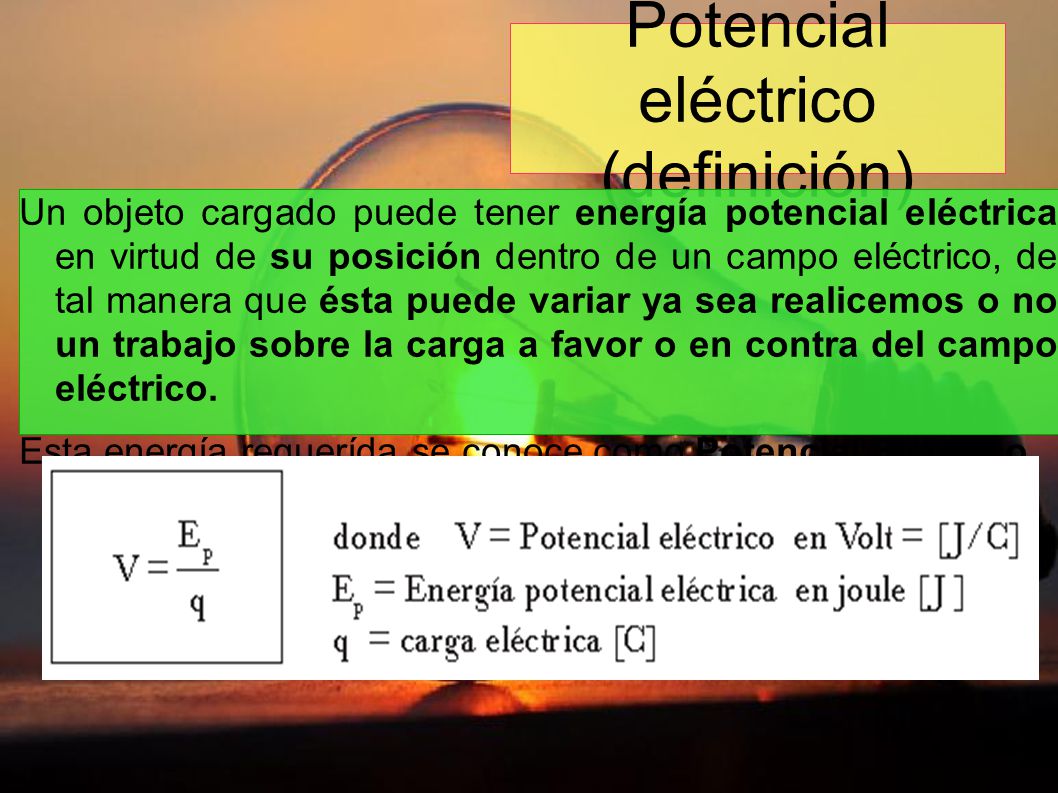

10 Potencial eléctrico (definición)
Un objeto cargado puede tener energía potencial eléctrica en virtud de su posición dentro de un campo eléctrico, de tal manera que ésta puede variar ya sea realicemos o no un trabajo sobre la carga a favor o en contra del campo eléctrico. Esta energía requerída se conoce como Potencial Eléctrico

11 Potencial eléctrico (ejemplo)
13.- Un electrón adquiere una energía de 2,8·10-15 [J] al pasar del punto A al punto B. La diferencia de potencial entre esos puntos en Volt es

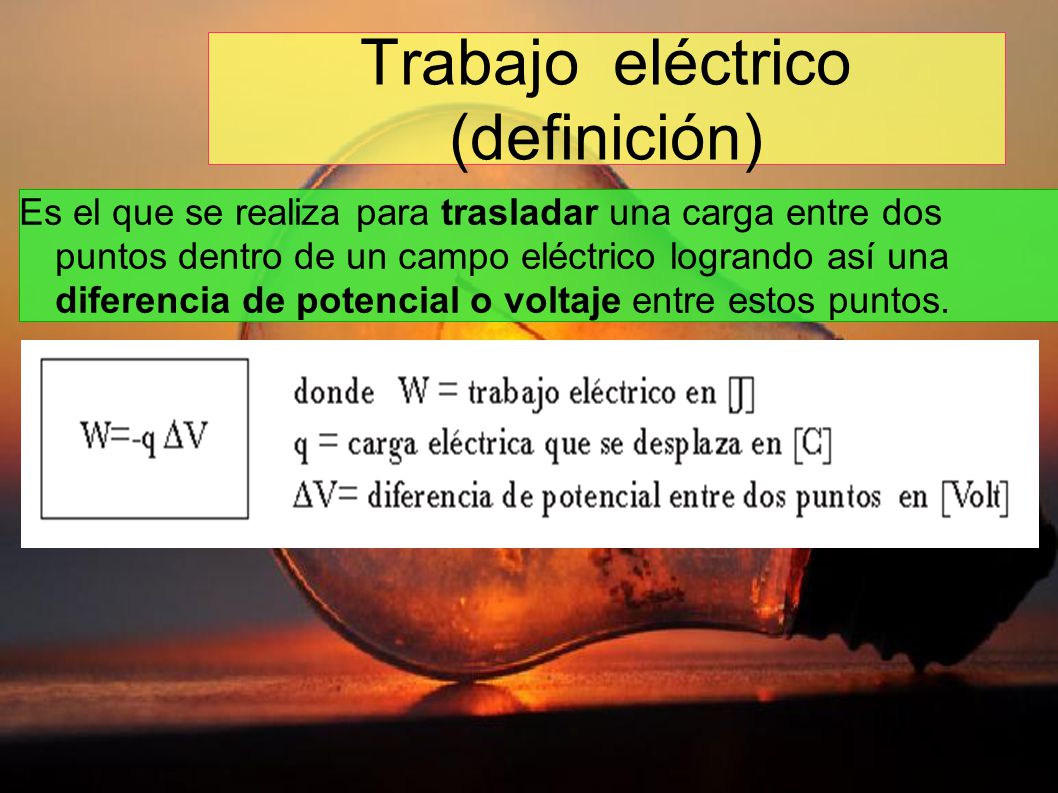

12 Trabajo eléctrico (definición)
Es el que se realiza para trasladar una carga entre dos puntos dentro de un campo eléctrico logrando así una diferencia de potencial o voltaje entre estos puntos.

13 Trabajo eléctrico (ejemplo)
8. Dos puntos pertenecientes a un campo eléctrico tienen una diferencia de potencial de 5 [V].¿Qué trabajo se requiere para mover una carga de 5 [C] entre estos puntos?

14 Diferencia de potencial en un campo eléctrico uniforme.
En un campo eléctrico uniforme, por ejemplo, entre dos placas cargadas, la diferencia de potencial entre dos puntos al interior del campo está dada por la ecuación ΔV = E · d Donde: ΔV = es la diferencia de potencial (volt) E = Campo eléctrico (N/C) d = Distancia de separación de las placas
