1 Gráfico de tallos y hojas Diagrama de cajas 2013 - 0

2 Diagrama de tallos y hojas
Los diagramas de tallos y hojas se utilizan para describir variables cuantitativas. Permiten visualizar globalmente la distribución de los datos manteniendo su individualidad. Esta técnica funciona bien para los conjuntos de datos que no tienen una dispersión muy grande. Implica separar cada dato en dos partes: El primer o primeros dígitos (Tallo) El dígito o dígitos restantes (Hojas)

3 Diagrama de tallos y hojas
Graph → Stem_and_Leaf … Stem-and-Leaf Display: Peso Stem-and-leaf of Peso N = 45 Leaf Unit = 0.10 (14)

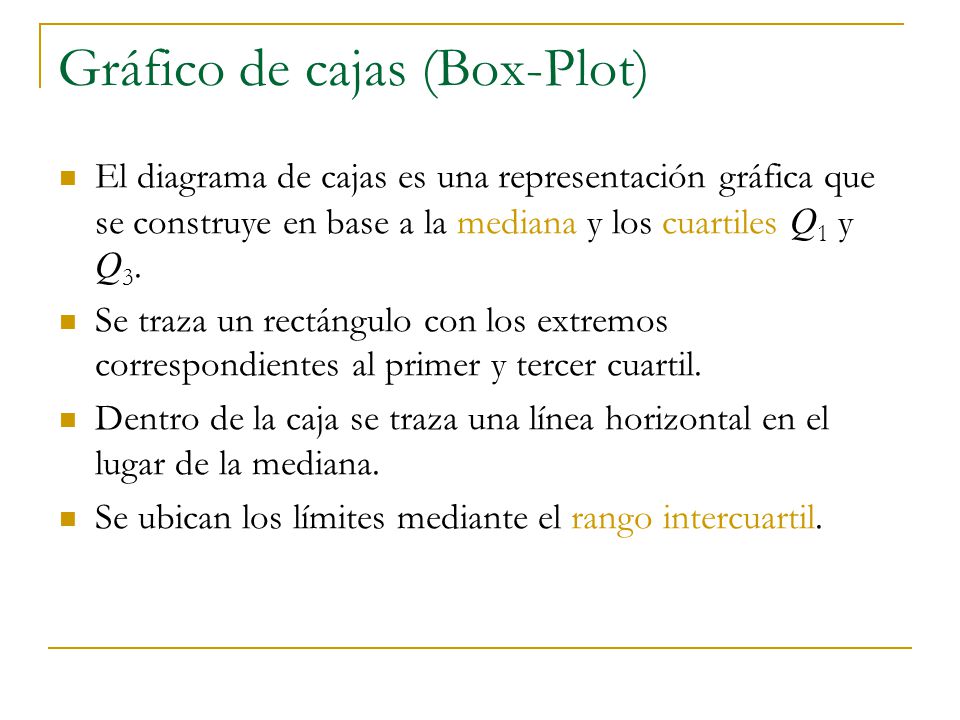

4 Gráfico de cajas (Box-Plot)
El diagrama de cajas es una representación gráfica que se construye en base a la mediana y los cuartiles Q1 y Q3. Se traza un rectángulo con los extremos correspondientes al primer y tercer cuartil. Dentro de la caja se traza una línea horizontal en el lugar de la mediana. Se ubican los límites mediante el rango intercuartil.

5 Gráfico de cajas (Box-Plot)
RI = Q3 – Q1 Límite inferior : ISI = Q1 – 1.5 RI Límite superior: ISS = Q RI Se trazan líneas verticales desde los extremos de la caja hasta el valor máximo y mínimo dentro de los límites (bigotes de la caja). Se marcan con asterisco (*) las localizaciones de los valores atípicos (outliers).

6 Gráfico de cajas (Box-Plot)

7 Gráfico de cajas (Box-Plot)
