1 EIGRP Equipo 4: Daniela Rodríguez Yadira Contreras Ana Olvera Daniela Duhart

2 Agenda Introducción Desarrollo Definición ¿Cuándo y porqué se utiliza? Funcionamiento Ejemplos (topologías/comandos) Conclusiones Bibliografía

3 Introducción Los Protocolos de enrutamiento soportan un protocolo enrutado proporcionando mecanismos para compartir la información de enrutamiento. Permite que los routers se comuniquen entre sí para actualizar y mantener sus tablas. Ejemplos : RIP, IGRP, EIGRP, OSPF En el enrutamiento multiprotocolo, los routers pueden soportar varios protocolos de enrutamiento independientes y mantener tablas de enrutamiento para varios protocolos enrutados. Esta capacidad le permite al router entregar paquetes desde varios protocolos enrutados a través de los mismos enlaces de datos. Las clases de protocolos de enrutamiento son: vector- distancia, estado-enlace, híbridos Tiempo de convergencia: transmitir el conocimiento a los routers vecinos.

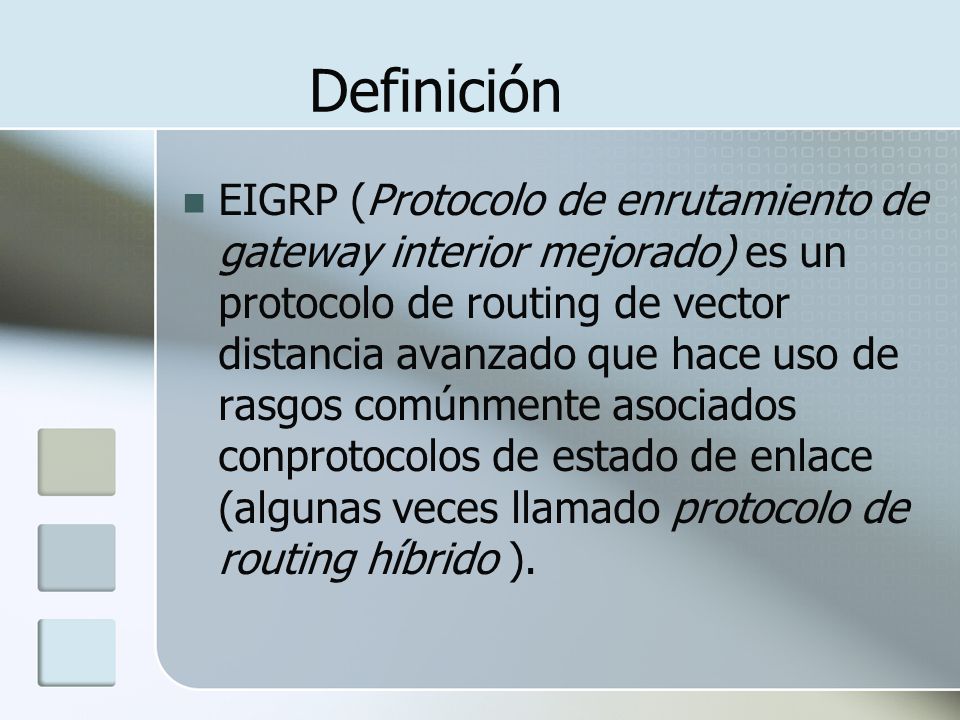

4 Definición EIGRP (Protocolo de enrutamiento de gateway interior mejorado) es un protocolo de routing de vector distancia avanzado que hace uso de rasgos comúnmente asociados conprotocolos de estado de enlace (algunas veces llamado protocolo de routing híbrido ).

5 ¿Cuándo se utiliza? Este comando se utiliza para permitir a RIP e IGRP enviar una ruta por defecto a otros routers ya que son protocolos classfull y no pueden enviar una ruta del tipo 0.0.0.0 /0. Cuando existen múltiples rutas por defecto en la tabla de routing, las rutas candidatas son examinadas y se escoge la de menor distancia administrativa / métrica

6 ¿Cuándo se utiliza? Aunque no garantiza el uso de la mejor ruta, es bastante usado porque EIGRP es más fácil de configurar que OSPF. Pertenece a los routers de cisco EIGRP mejora las propiedades de convergencia y opera con mayor eficiencia que IGRP. Esto permite que una red tenga una arquitectura mejorada y pueda mantener las inversiones actuales en IGRP. IGRP y EIGRP son compatibles, aunque EIGRP ofrece soporte multiprotocolo e IGRP no. EIGRP soporta: TCP/IP IPX/SPX AppleTalk

7 Componentes del EIGRP Neighbor discovery / recovery Reliable transport protocol: Es el protocolo que envia ordenadamente los paquetes EIGRP a sus todos los vecinos. Soporta Multicast y Unicast. La fiabilidad se proporciona si el paquete lo ocupa. DUAL finite state machine: Este mecanismo contiene toda la lógica usada para calcular y comparar rutas en una red EIGRP. Protocol dependent modules: Son responsables de la capa de red, son requerimientos específicos del protocolo.

8 EIGRP mantiene tres tablas: 1. Tabla de vecinos ( Neighbor table) 2. Tabla de topología (Topology table) 3. Tabla de routing ( Routing Table)

9 Tabla Neighbor Cada router EIGRP mantiene una tabla de vecinos que lista los routers adyacentes Es comparable a la BD de adyacencias usada por OSPF Hay una tabla por cada protocolo que EIGRP soporta

10 Topology table ( tabla topológica) Cada router EIGRP mantiene una tabla de la topología para cada protocolo de red configurado. Esta tabla incluye las entradas de la ruta para todos los destinos que el router ha aprendido. Todas las rutas aprendidas a un destino se mantienen en la tabla de la topología.

11 Tabla de enrutamiento EIGRP elige las mejores (es decir, sucesor ) a un destino desde la tabla topologica y coloca la ubicación de estas rutas en la tabla de encaminamiento. Cada router de EIGRP mantiene una tabla de encaminamiento para cada protocolo de red. La tabla de encaminamiento contiene las rutas instaladas por DUAL como las mejores trayectorias libres de bucles a un destino dado. EIGRP mantendrá hasta cuatro rutas por destino.

12 Tipos de Paquetes EIGRP Hello/Acks: Hello son Multicast y no necesitan reconocimiento, los Acks y son Unicast los cuales contienen un número de reconocimiento distinto de cero. Updates: Cuando se descubre un nuevo vecino se envian estos paquetes, donde el vecino puede contruir su Tabla topológica. Queries: Se envian cuando el destino pasa a un estado Activo. Son Multicast pero si es una respuesta a una Queries entonces es Unicast. Se transmite de forma segura Replies: Se envian cuando el destino pasa a un estado Activo. Son enviadas respuestas a los Queries y son Unicast. Transmitida forma segura. Request: Conseguir información especifica. Son Multicast o Unicast. No se transmiten de forma segura.

13 ¿Porqué se utilizan? Combinan los aspectos del enrutamiento por vector-distancia y de estado de enlace. Utilizan vectores de distancia con métricas más precisas para determinar las mejores rutas hacia las redes destino. Utilizan cambios de topología para provocar actualizaciones en las bases de datos de enrutamiento. Converge rápidamente, como los protocolos de estado de enlace. Utilizan menos recursos de ancho de banda, memoria y ciclos del procesador.

14 ¿Porqué se utiliza? EIGRP escala la métrica de IGRP por un factor de 256. Esto es porque EIGRP utiliza una métrica de 32 bits de longitud, e IGRP utiliza una métrica de 24-bit. Multiplicando o dividiendo por 256, EIGRP puede intercambiar fácilmente la información por IGRP. IGRP tiene un número máximo del saltos de 255. EIGRP tiene un límite máximo de 224. Esto es más que adecuado para redes más grandes, correctamente diseñadas.

15 Sumarización manual

16 Funcionamiento La operación de EIGRP es completada en cinco etapas: Construir relaciones con vecinos Descubrir rutas Seleccionar las mejores rutas Mantener las rutas Eliminar las rutas

17 Ejemplo Construir/Descubrir

18

19

20 Sucesor FD a través B = 46,021,376 256[10,000,000/56 + 2,200] FD a través C = 20,307,200 256[10,000,000/128 + 1,200] Seleccionar las mejores rutas

21 Sucesor Factible FD de B a la Red 1 = 307,200 256[10,000,000/10,000 + 200] FD a través de C = 20,307,200 256[10,000,000/128 + 1,200]

22 Mantener rutas Conforme las nuevas rutas se activan o rutas viejas se caen, EIGRP rápida y eficientemente maneja estas situaciones. Mantener rutas también significa informar a los vecinos directamente conectados cuando otro vecino deja de enviar paquetes hello en el intervalo requerido.

23 Eliminando rutas Cuando una ruta falla (un vecino directamente conectado no envía más hellos), la detección de DUAL del router… Entra la fase de evaluación de ruta. ¿Hay un sucesor factible en la tabla topológica? Una vez que el router ha recibido respuestas de todos los vecinos cuestionados, entonces éste puede recalcular la mejor ruta.

24 Ejemplo 2- Identificar sucesor

25 Identificar sucesor factible

26 Conclusiones EIGPR reduce el tiempo de convergencia y son más fáciles de configurar Routers EIGRP guardan la ruta y la información de topología en la RAM, permitiendo reaccionar rápidamente a cambios. Como OSPF, EIGRP salva esta información en varias tablas y bases de datos.

27 Bibliografía http://www.aprenderedes.com/?m=2 0061003 http://www.aprenderedes.com/?m=2 0061003 http://es.wikipedia.org/wiki/EIGRP http://docente.ucol.mx/~al008359/s o9.html http://docente.ucol.mx/~al008359/s o9.html http://www.geocities.com/mpss1230 /eigrp.html#_Toc132175893 http://www.geocities.com/mpss1230 /eigrp.html#_Toc132175893 http://informatica.uv.es/iiguia/AER/T ema4.pdf http://informatica.uv.es/iiguia/AER/T ema4.pdf
