EL MONITOREO SISMICO EN PANAMA

Presentación del tema: "EL MONITOREO SISMICO EN PANAMA"— Transcripción de la presentación:

1 EL MONITOREO SISMICO EN PANAMA
Eduardo Camacho Astigarrabía

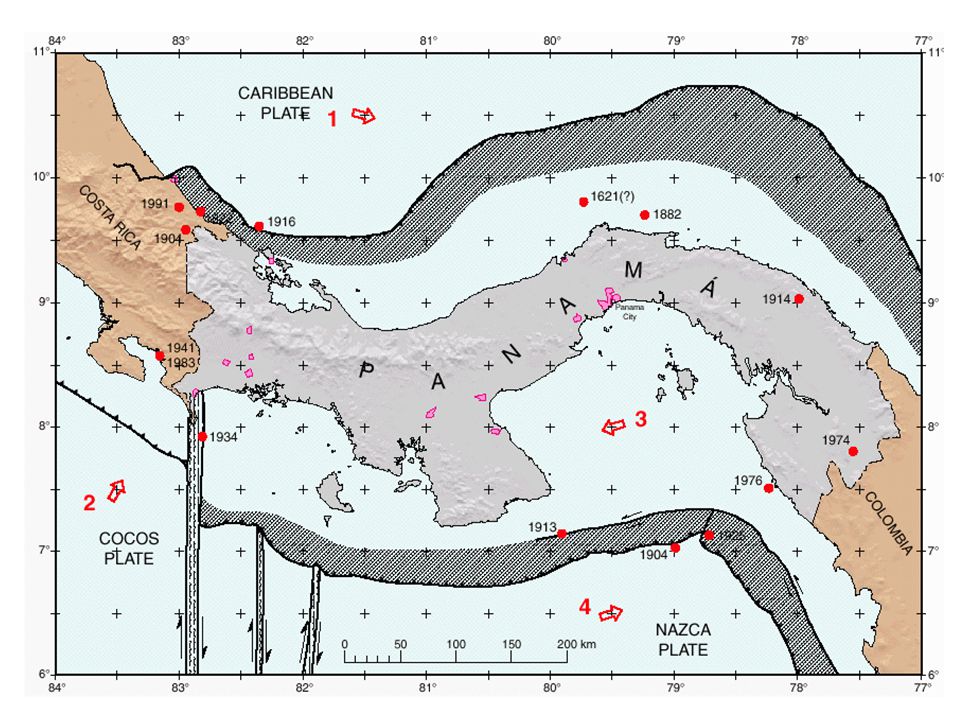

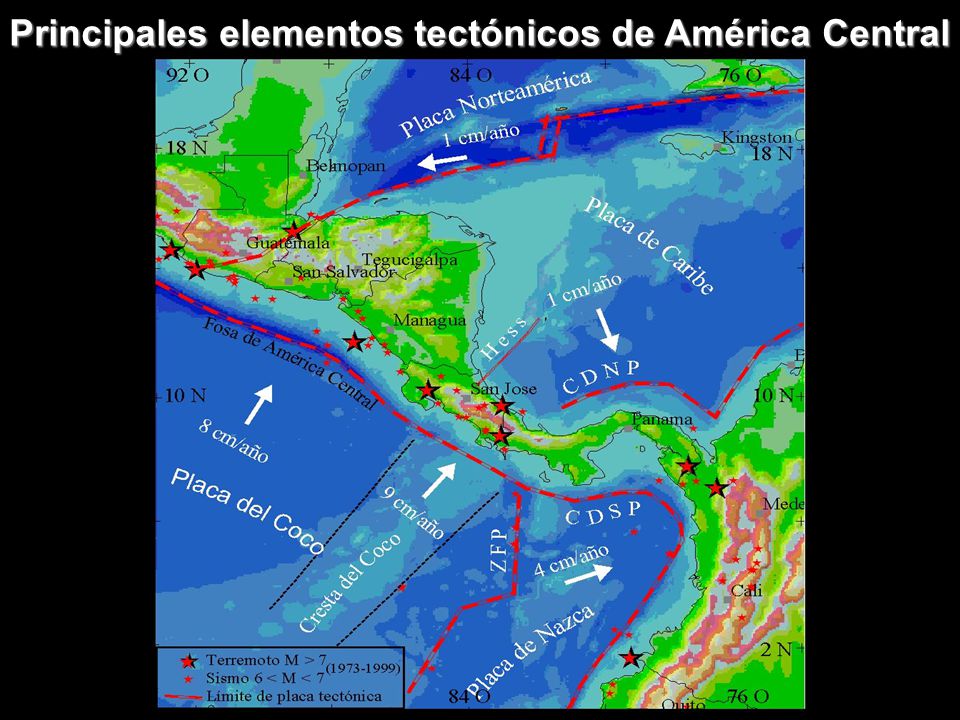

2 Principales elementos tectónicos de América Central

3

4

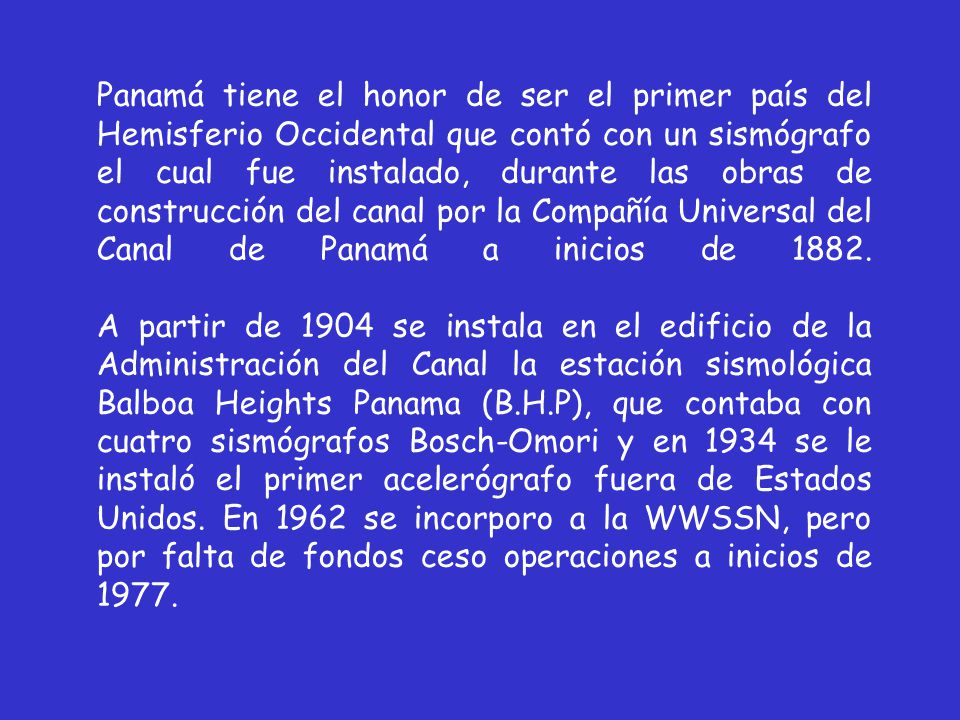

5 Panamá tiene el honor de ser el primer país del Hemisferio Occidental que contó con un sismógrafo el cual fue instalado, durante las obras de construcción del canal por la Compañía Universal del Canal de Panamá a inicios de A partir de 1904 se instala en el edificio de la Administración del Canal la estación sismológica Balboa Heights Panama (B.H.P), que contaba con cuatro sismógrafos Bosch-Omori y en 1934 se le instaló el primer acelerógrafo fuera de Estados Unidos. En 1962 se incorporo a la WWSSN, pero por falta de fondos ceso operaciones a inicios de 1977.

6 Estación Balboa Heights Panama en 1914

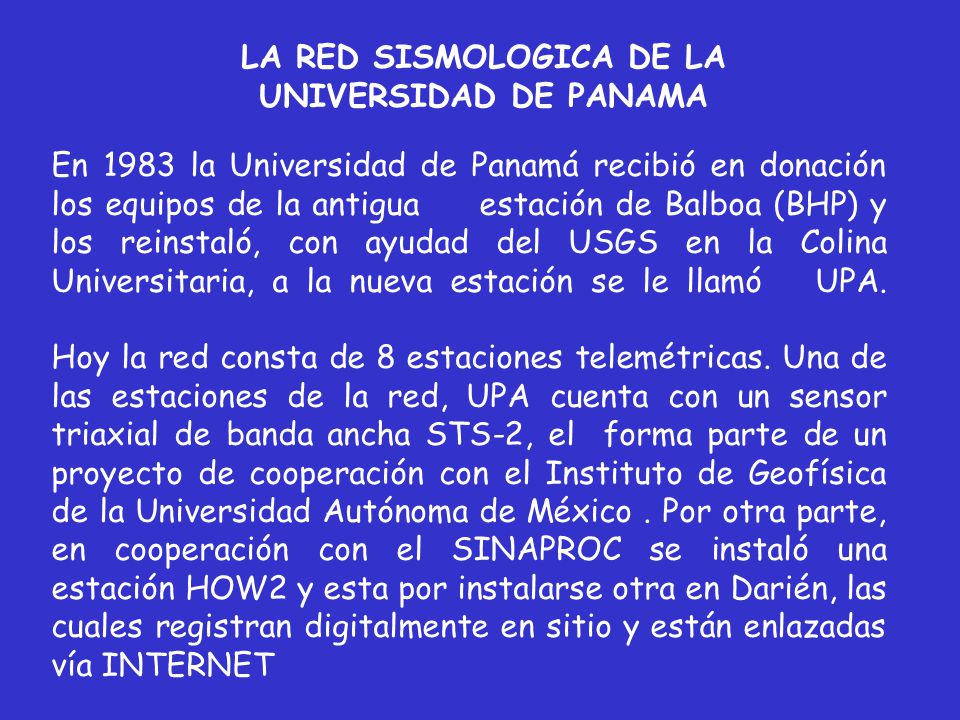

7 LA RED SISMOLOGICA DE LA UNIVERSIDAD DE PANAMA
En 1983 la Universidad de Panamá recibió en donación los equipos de la antigua estación de Balboa (BHP) y los reinstaló, con ayudad del USGS en la Colina Universitaria, a la nueva estación se le llamó UPA. Hoy la red consta de 8 estaciones telemétricas. Una de las estaciones de la red, UPA cuenta con un sensor triaxial de banda ancha STS-2, el forma parte de un proyecto de cooperación con el Instituto de Geofísica de la Universidad Autónoma de México . Por otra parte, en cooperación con el SINAPROC se instaló una estación HOW2 y esta por instalarse otra en Darién, las cuales registran digitalmente en sitio y están enlazadas vía INTERNET

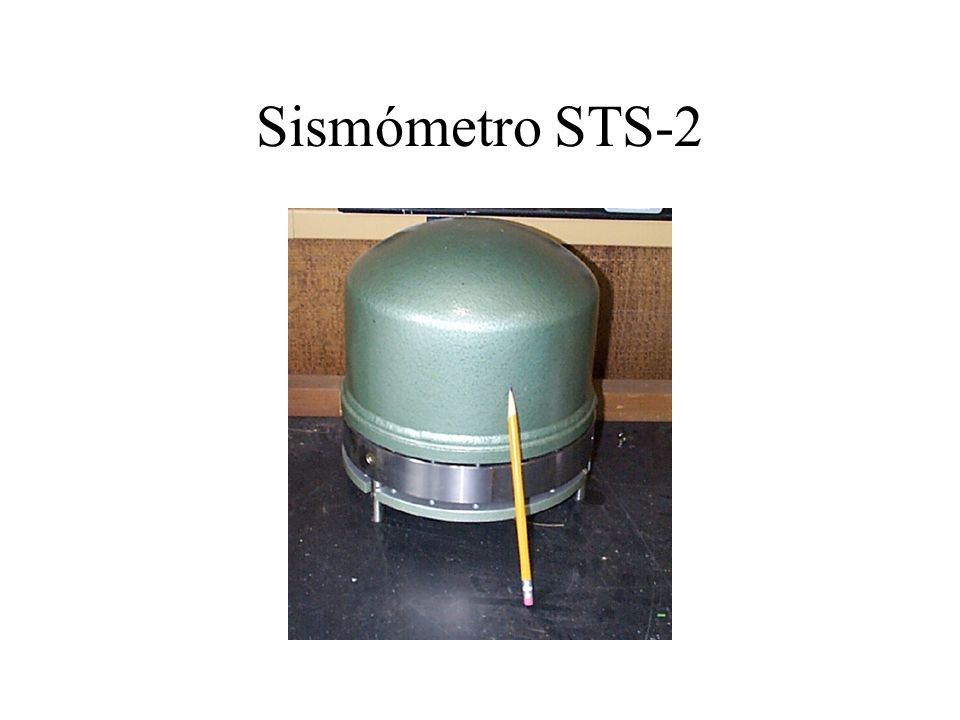

8 Sismómetro STS-2

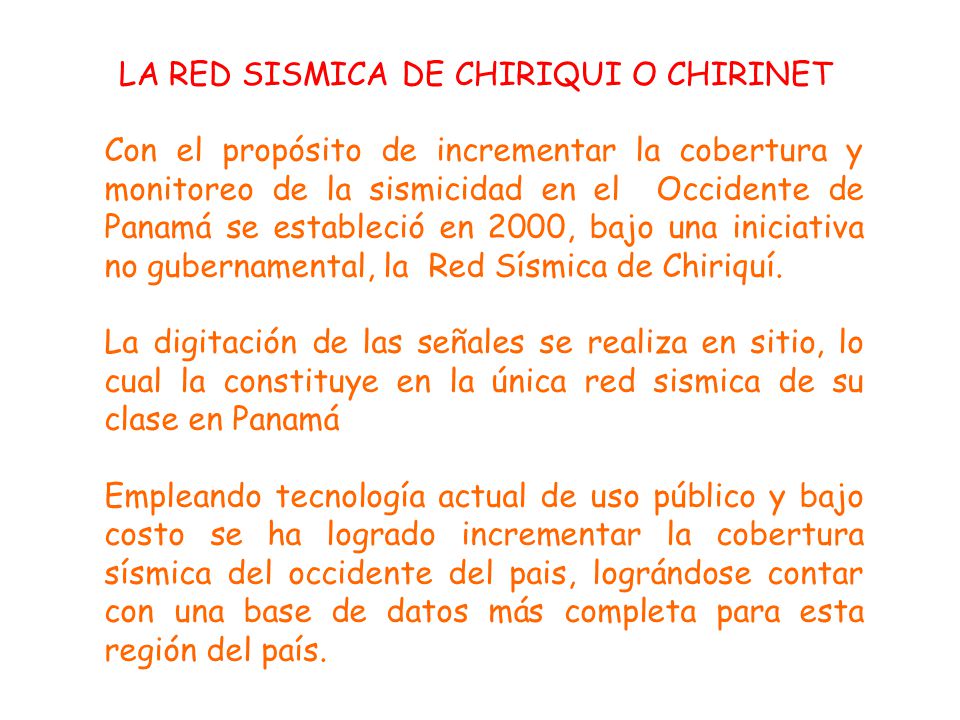

9 LA RED SISMICA DE CHIRIQUI O CHIRINET
Con el propósito de incrementar la cobertura y monitoreo de la sismicidad en el Occidente de Panamá se estableció en 2000, bajo una iniciativa no gubernamental, la Red Sísmica de Chiriquí. La digitación de las señales se realiza en sitio, lo cual la constituye en la única red sismica de su clase en Panamá Empleando tecnología actual de uso público y bajo costo se ha logrado incrementar la cobertura sísmica del occidente del pais, lográndose contar con una base de datos más completa para esta región del país.

10 Sensor Marca Marks Products Tipo L16 de 3 canales
Sensor de Período Corto de 4.5 Hz Sensor Marca Marks Products Tipo L16 de 3 canales

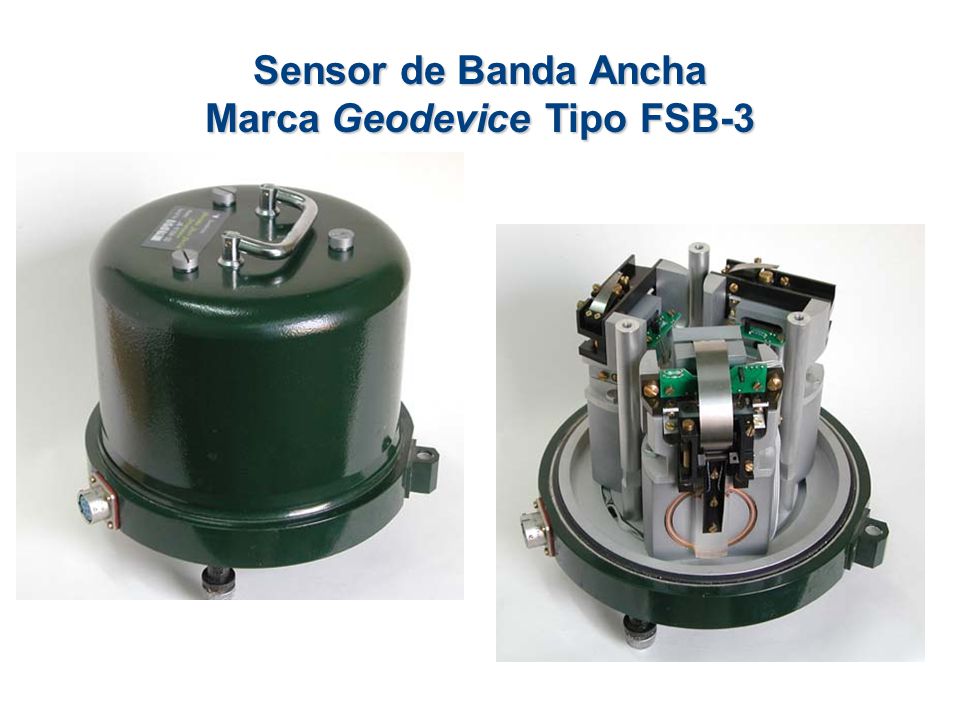

11 Marca Geodevice Tipo FSB-3
Sensor de Banda Ancha Marca Geodevice Tipo FSB-3

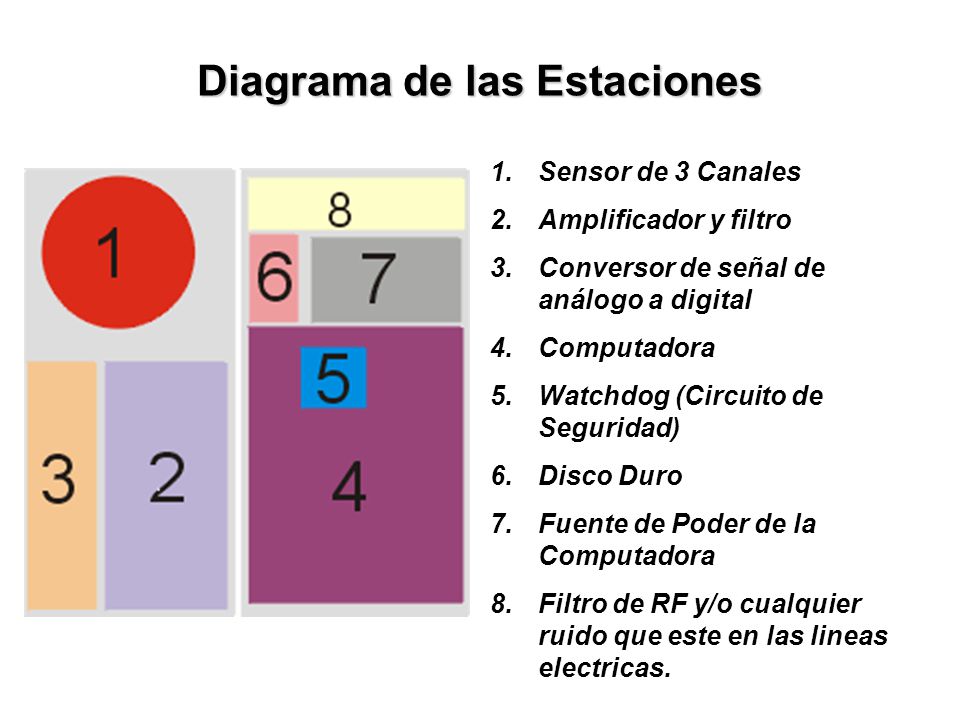

12 Diagrama de las Estaciones
Sensor de 3 Canales Amplificador y filtro Conversor de señal de análogo a digital Computadora Watchdog (Circuito de Seguridad) Disco Duro Fuente de Poder de la Computadora Filtro de RF y/o cualquier ruido que este en las lineas electricas.

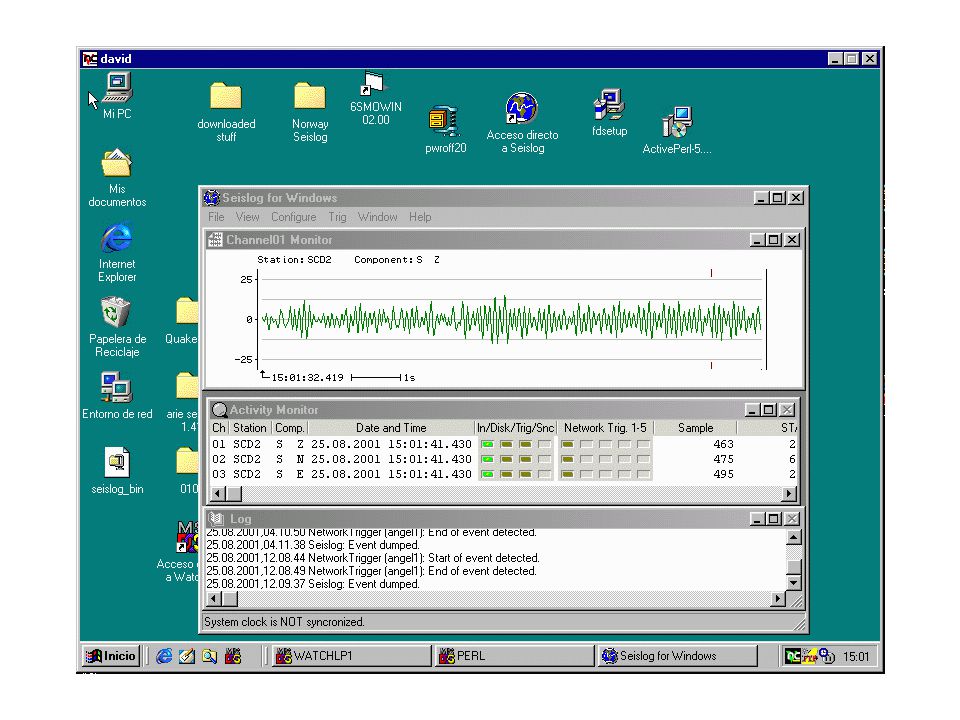

13

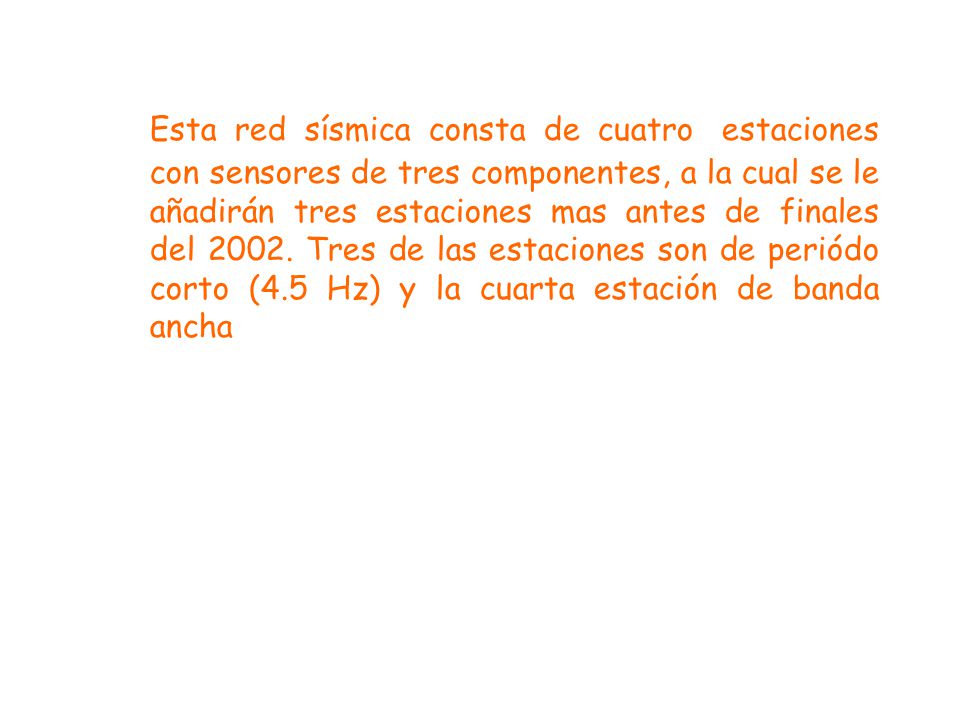

14 Esta red sísmica consta de cuatro estaciones con sensores de tres componentes, a la cual se le añadirán tres estaciones mas antes de finales del Tres de las estaciones son de periódo corto (4.5 Hz) y la cuarta estación de banda ancha

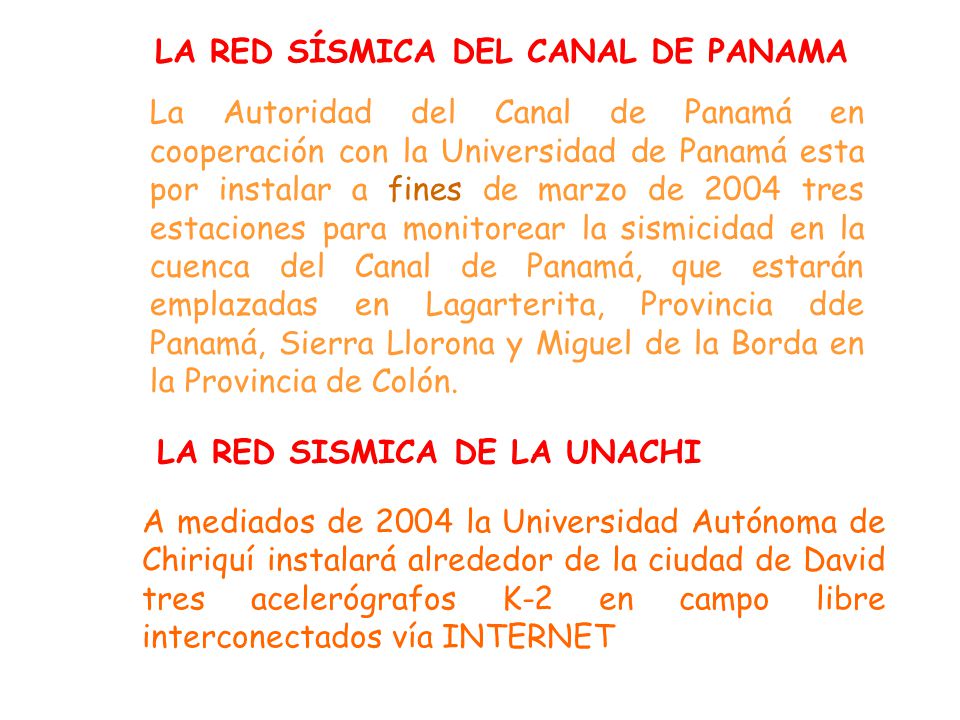

15 LA RED SÍSMICA DEL CANAL DE PANAMA
La Autoridad del Canal de Panamá en cooperación con la Universidad de Panamá esta por instalar a fines de marzo de 2004 tres estaciones para monitorear la sismicidad en la cuenca del Canal de Panamá, que estarán emplazadas en Lagarterita, Provincia dde Panamá, Sierra Llorona y Miguel de la Borda en la Provincia de Colón. LA RED SISMICA DE LA UNACHI A mediados de 2004 la Universidad Autónoma de Chiriquí instalará alrededor de la ciudad de David tres acelerógrafos K-2 en campo libre interconectados vía INTERNET

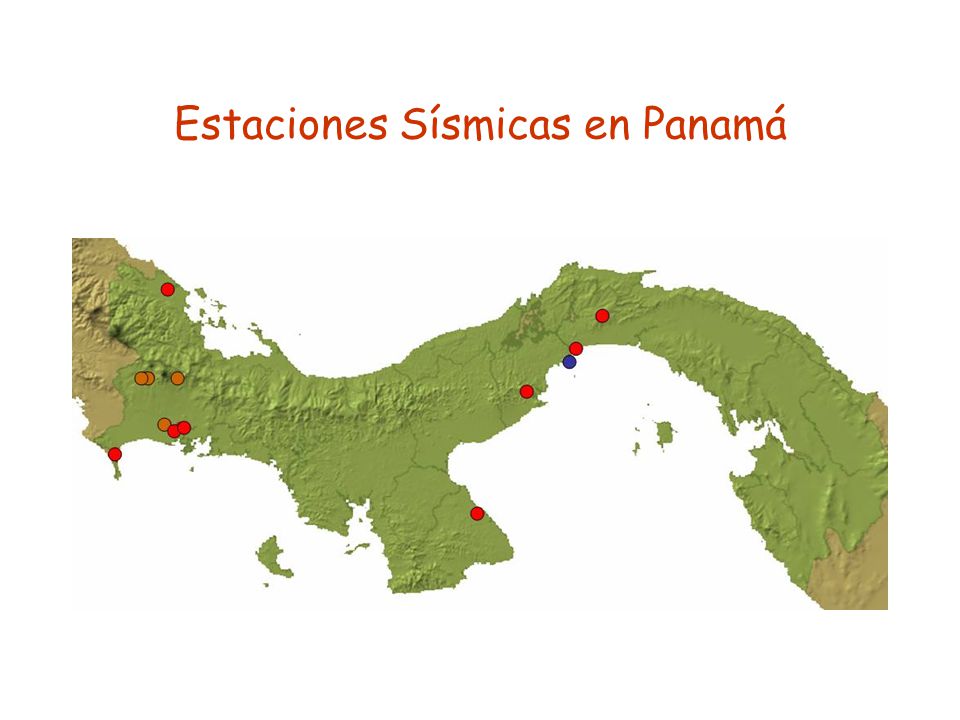

16 Estaciones Sísmicas en Panamá

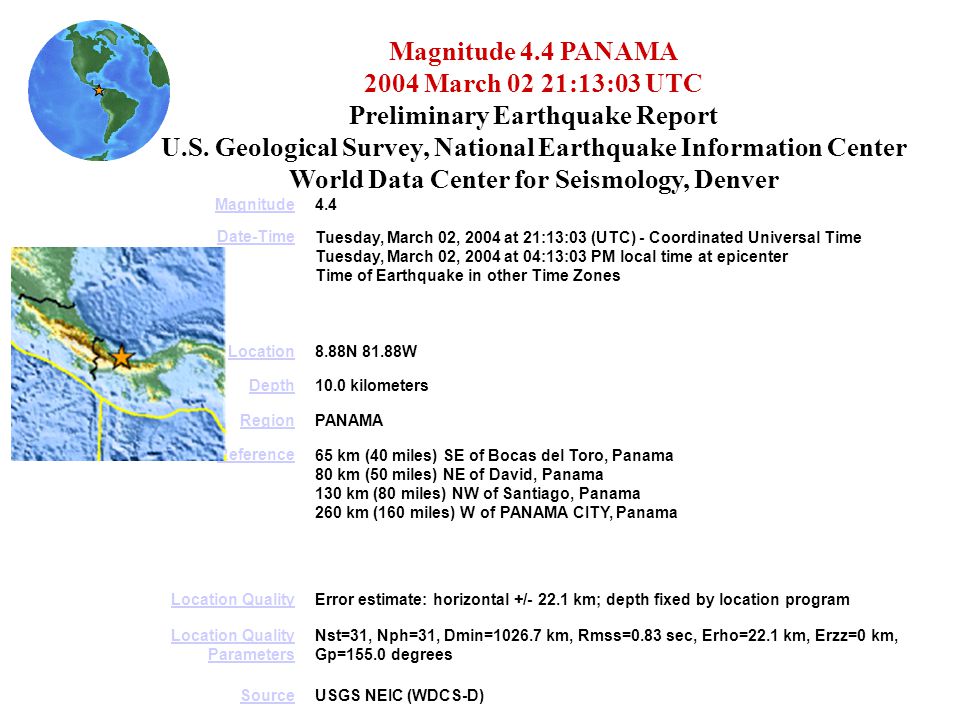

17 Magnitude 4.4 PANAMA 2004 March 02 21:13:03 UTC
Preliminary Earthquake Report U.S. Geological Survey, National Earthquake Information Center World Data Center for Seismology, Denver                      Magnitude 4.4 Date-Time Tuesday, March 02, 2004 at 21:13:03 (UTC) - Coordinated Universal Time Tuesday, March 02, 2004 at 04:13:03 PM local time at epicenter Time of Earthquake in other Time Zones Location 8.88N 81.88W Depth 10.0 kilometers Region PANAMA Reference 65 km (40 miles) SE of Bocas del Toro, Panama 80 km (50 miles) NE of David, Panama 130 km (80 miles) NW of Santiago, Panama 260 km (160 miles) W of PANAMA CITY, Panama Location Quality Error estimate: horizontal +/ km; depth fixed by location program Location Quality Parameters Nst=31, Nph=31, Dmin= km, Rmss=0.83 sec, Erho=22.1 km, Erzz=0 km, Gp=155.0 degrees Source USGS NEIC (WDCS-D)

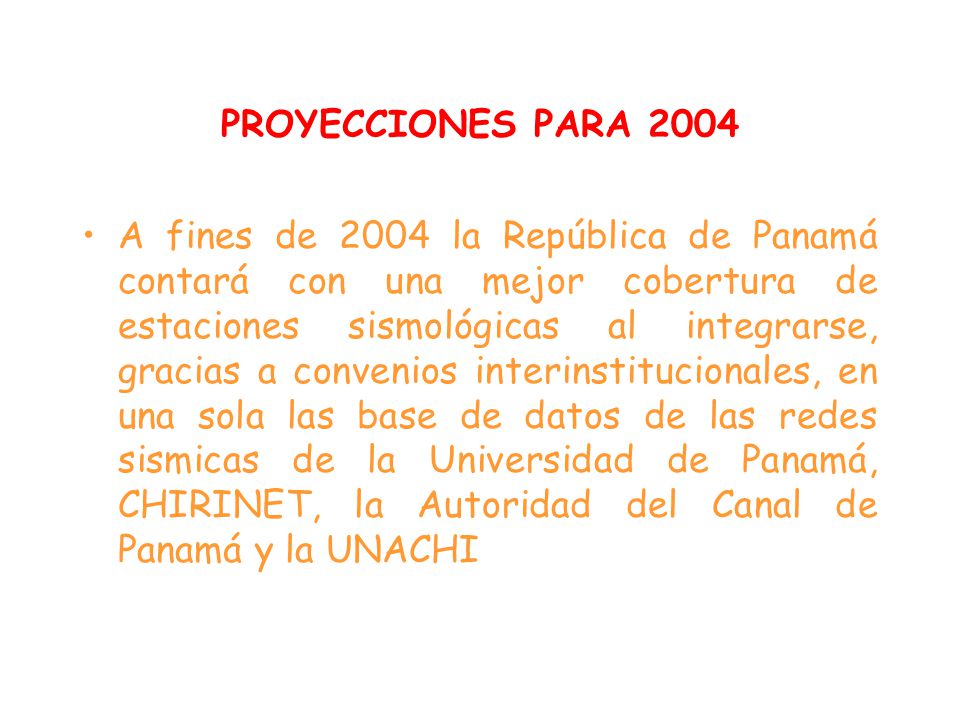

18 PROYECCIONES PARA 2004 A fines de 2004 la República de Panamá contará con una mejor cobertura de estaciones sismológicas al integrarse, gracias a convenios interinstitucionales, en una sola las base de datos de las redes sismicas de la Universidad de Panamá, CHIRINET, la Autoridad del Canal de Panamá y la UNACHI
