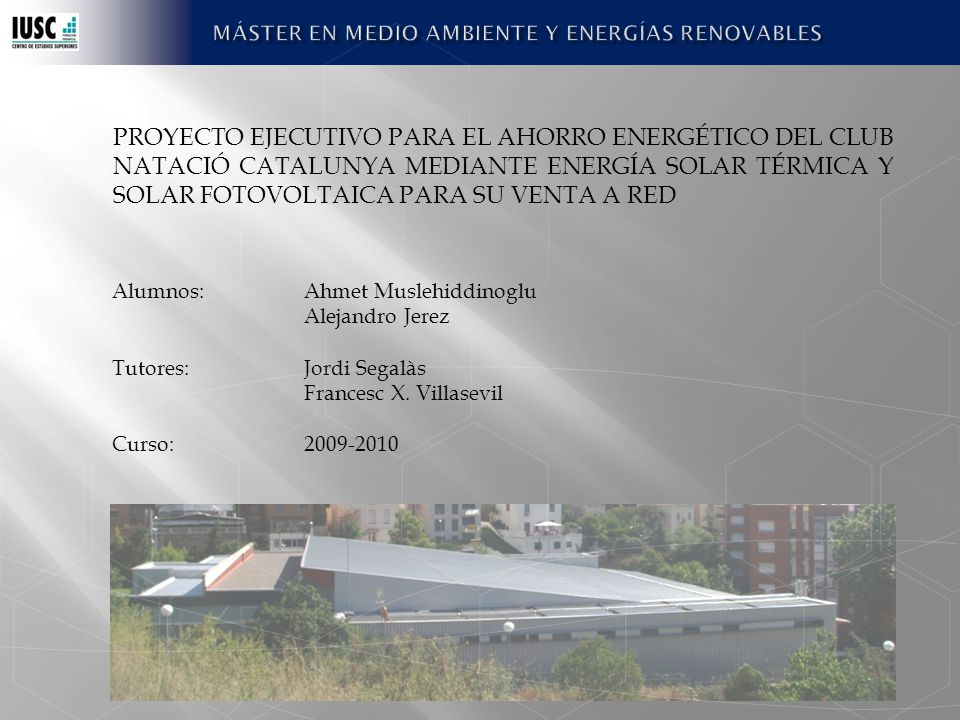

1 PROYECTO EJECUTIVO PARA EL AHORRO ENERGÉTICO DEL CLUB NATACIÓ CATALUNYA MEDIANTE ENERGÍA SOLAR TÉRMICA Y SOLAR FOTOVOLTAICA PARA SU VENTA A RED Alumnos:Ahmet Muslehiddinoglu Alejandro Jerez Tutores:Jordi Segalàs Francesc X. Villasevil Curso:2009-2010

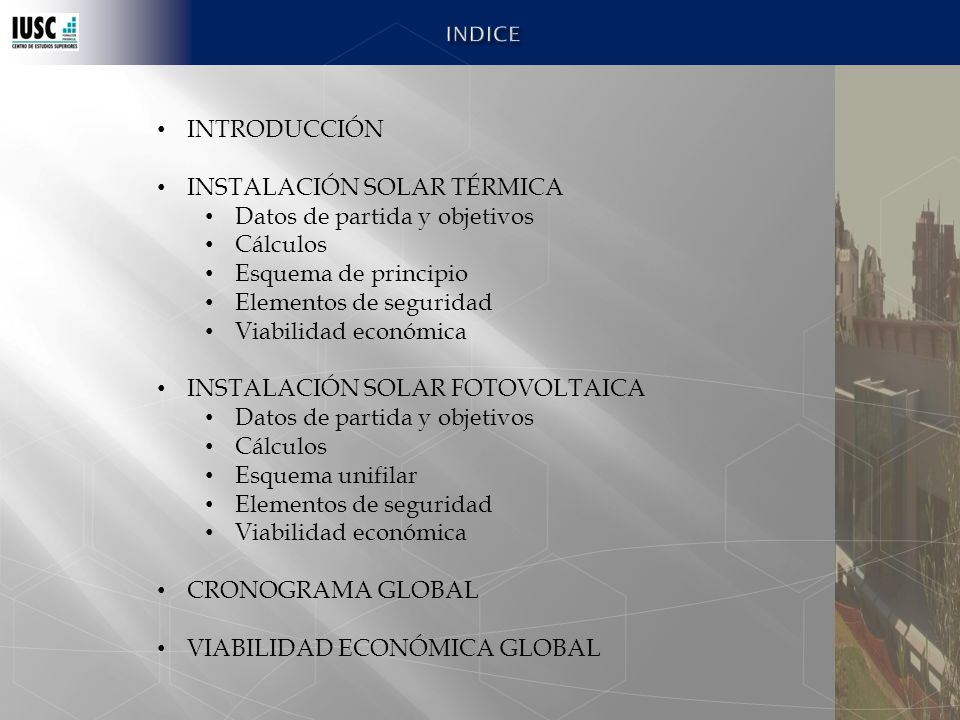

2 INTRODUCCIÓN INSTALACIÓN SOLAR TÉRMICA Datos de partida y objetivos Cálculos Esquema de principio Elementos de seguridad Viabilidad económica INSTALACIÓN SOLAR FOTOVOLTAICA Datos de partida y objetivos Cálculos Esquema unifilar Elementos de seguridad Viabilidad económica CRONOGRAMA GLOBAL VIABILIDAD ECONÓMICA GLOBAL

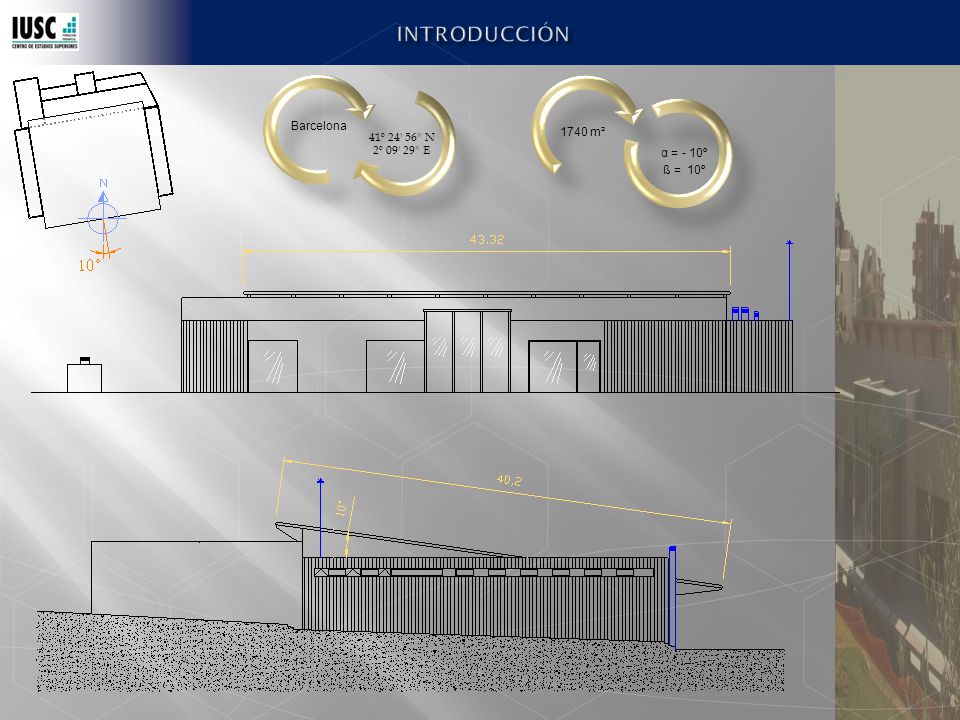

3 Barcelona 41º 24' 56" N 2º 09' 29" E α = - 10º ß = 10º 1740 m²

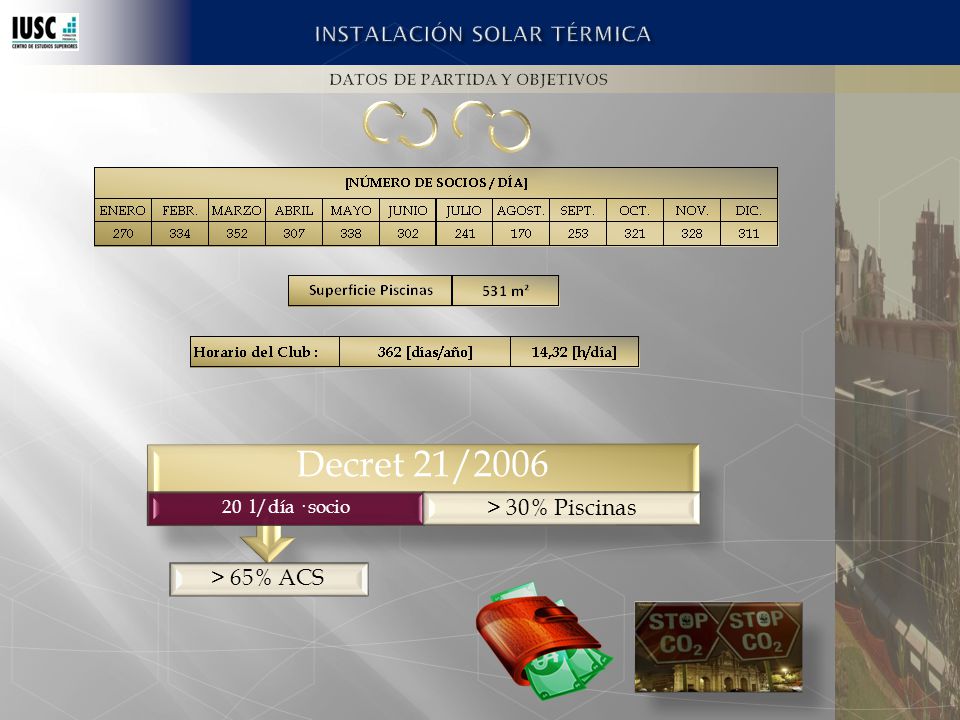

4 Decret 21/2006 20 l/día · socio > 65% ACS > 30% Piscinas

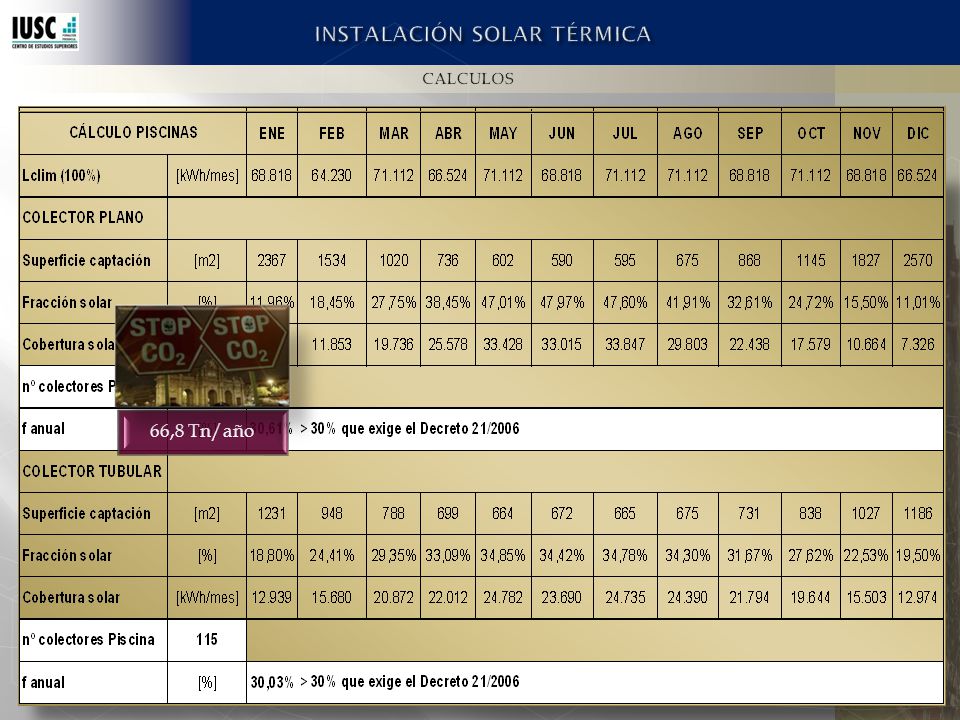

5 66,8 Tn/año

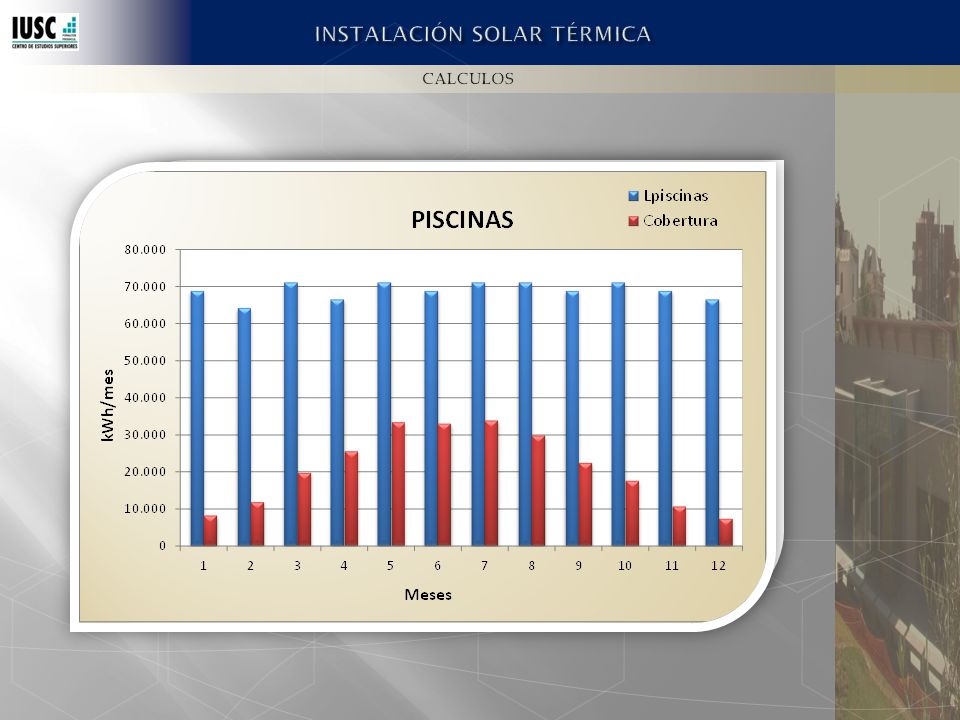

6

7 Circuito Hidráulico Equilibrado Circuito Hidráulico Equilibrado Diagrama de Moody GRUNDFOS UPSD SERIES 200

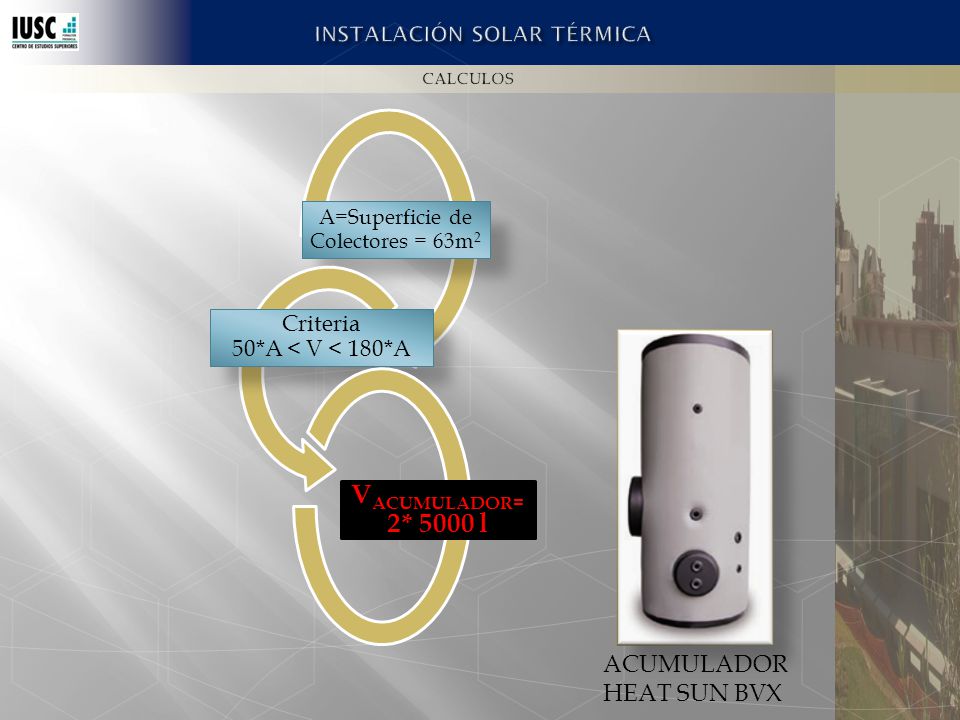

8 ACUMULADOR HEAT SUN BVX A=Superficie de Colectores = 63m 2 Criteria 50*A < V < 180*A VACUMULAD OR= 2* 5000 l

9

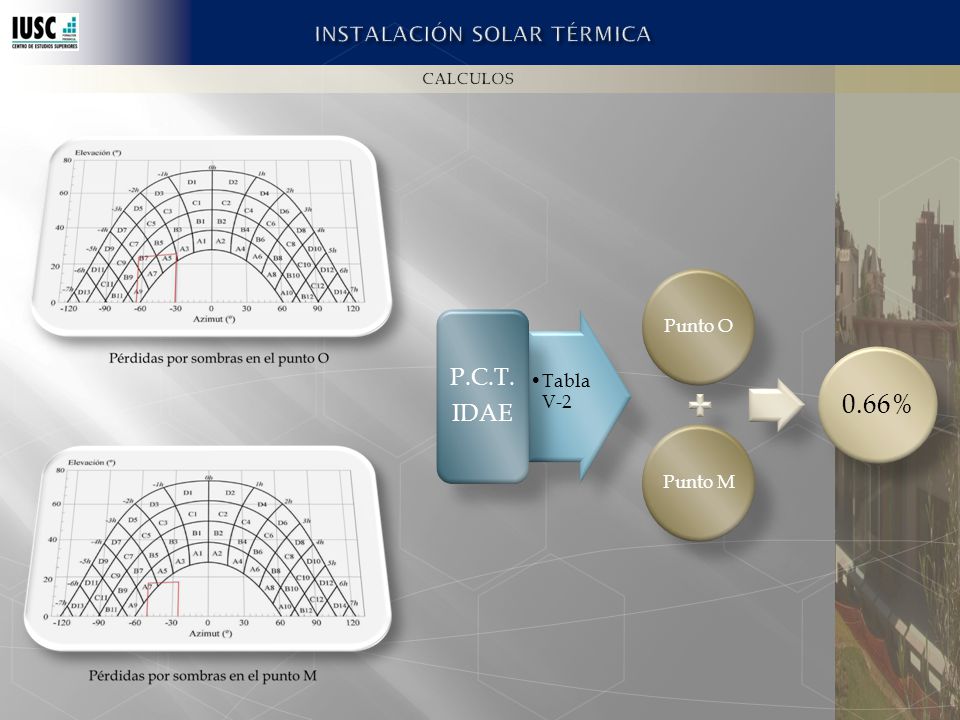

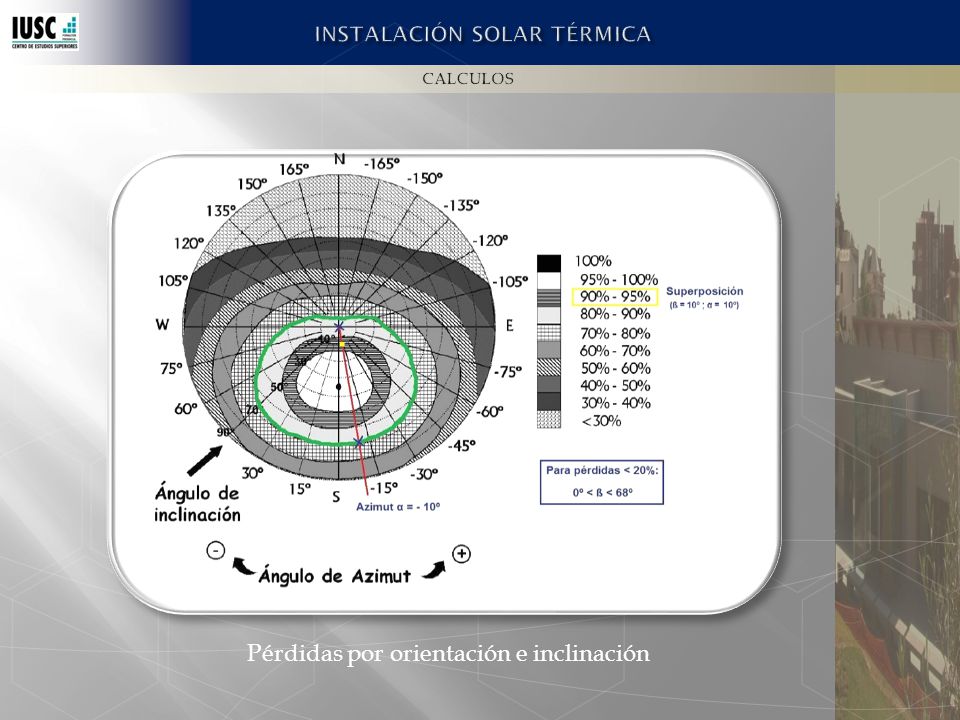

10 Punto O Punto M 0.66% Tabla V-2 P.C.T. IDAE

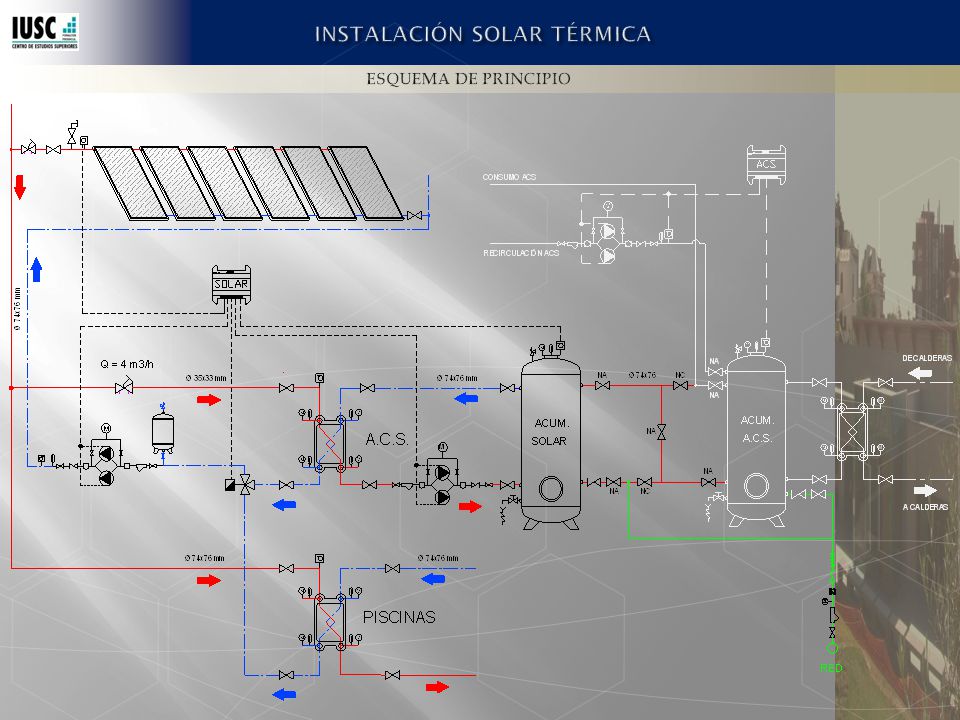

11

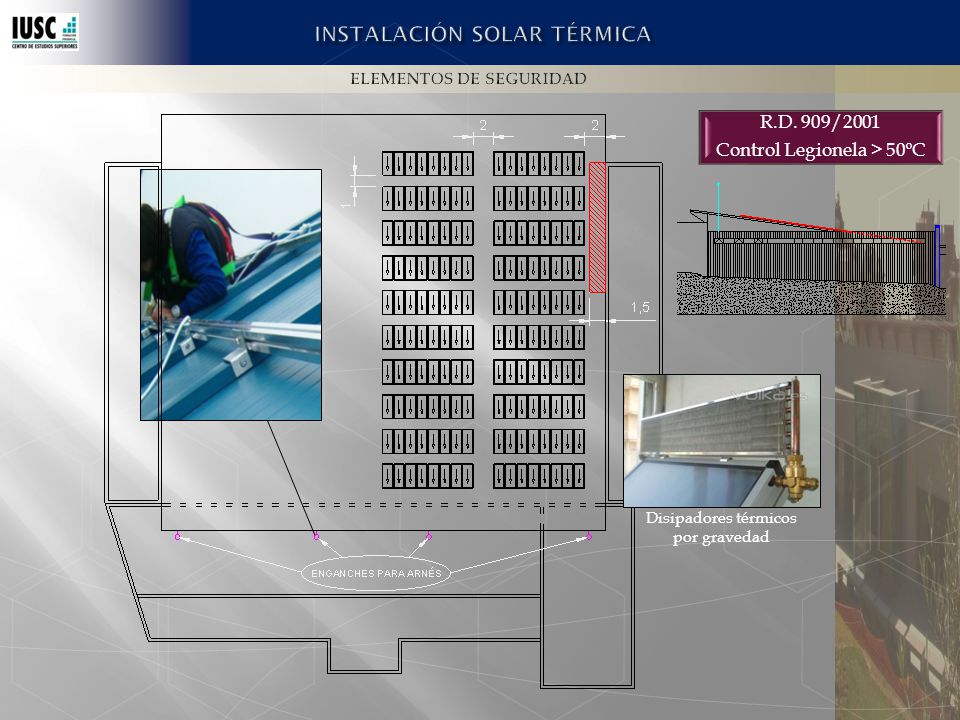

12 Disipadores térmicos por gravedad R.D. 909/2001 Control Legionela > 50ºC

13

14

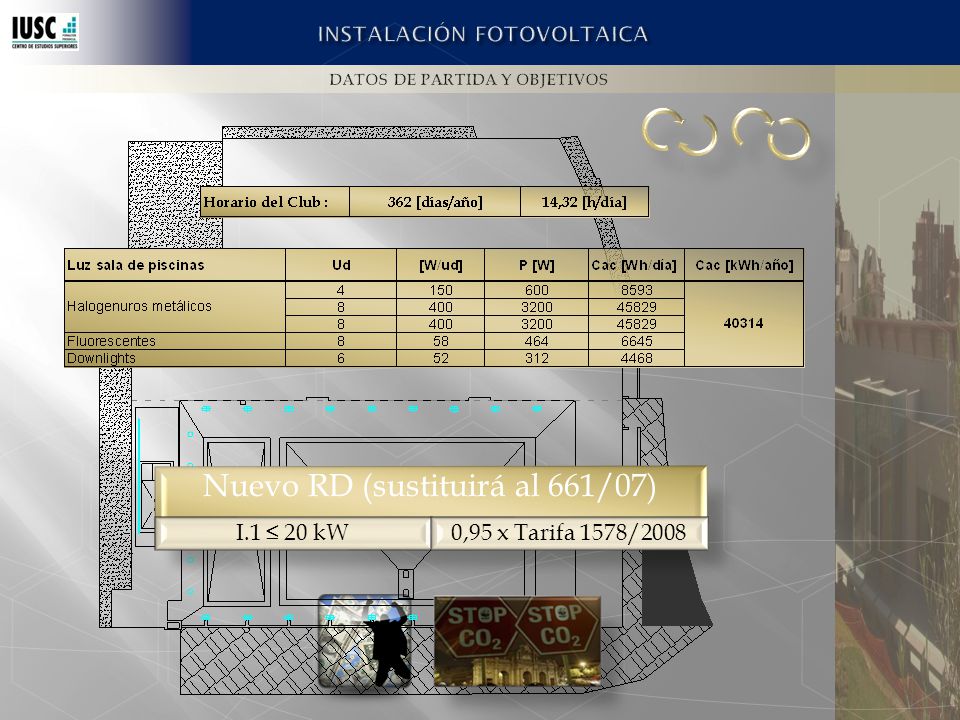

15 Nuevo RD (sustituirá al 661/07) I.1 ≤ 20 kW0,95 x Tarifa 1578/2008

16 ATERSA A-222P SMA Sunny Tripower 10000TL

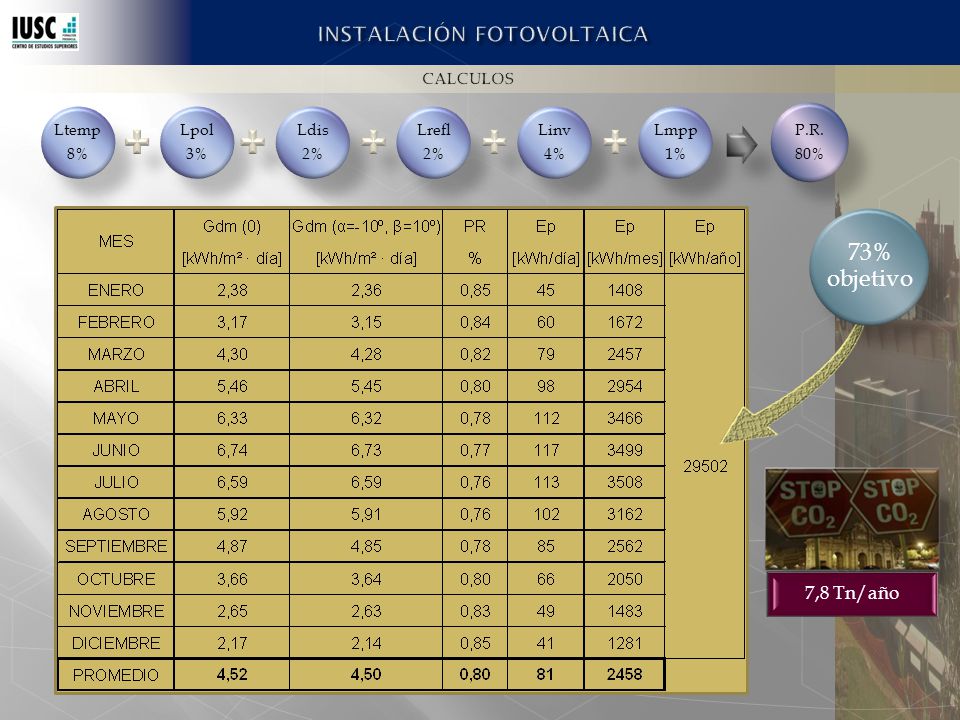

17 7,8 Tn/año 73% objetivo Ltemp 8% Lpol 3% Ldis 2% Lrefl 2% Linv 4% Lmpp 1% P.R. 80%

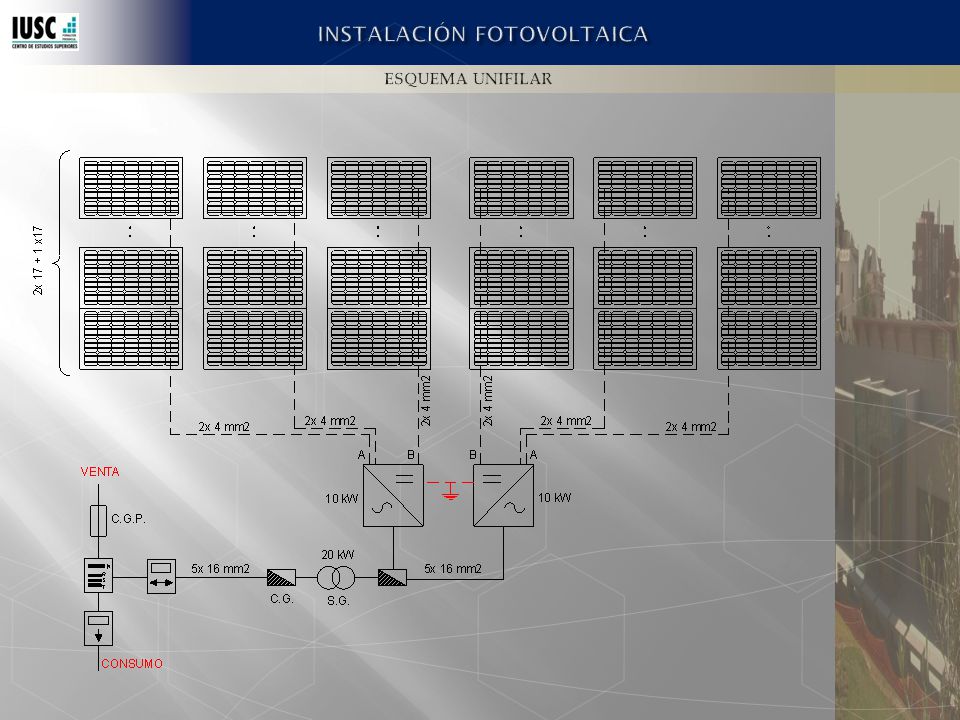

18

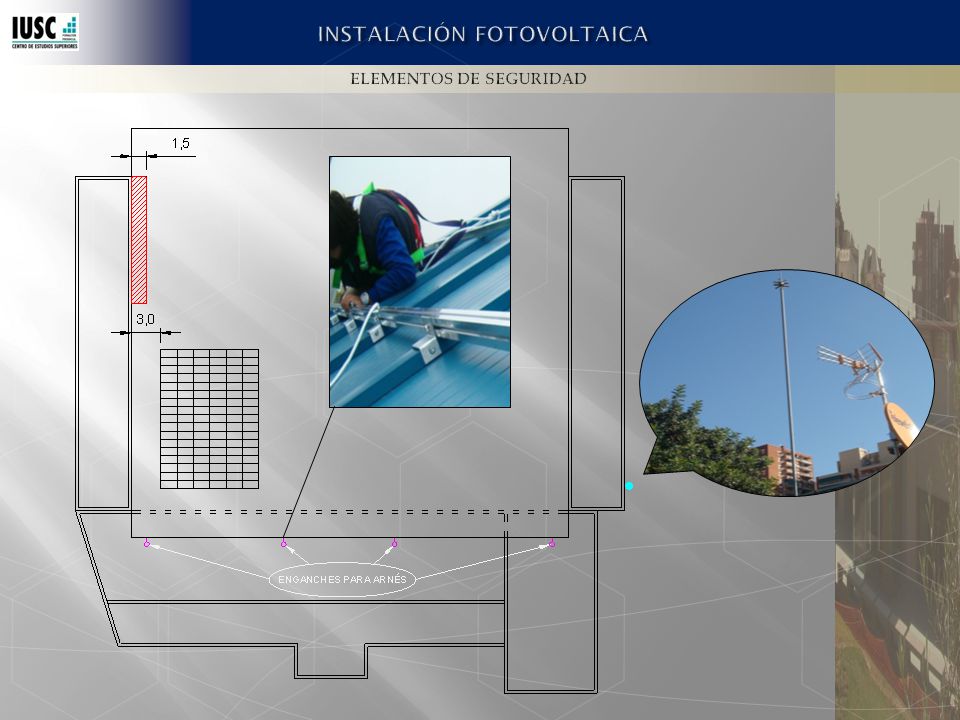

19

20

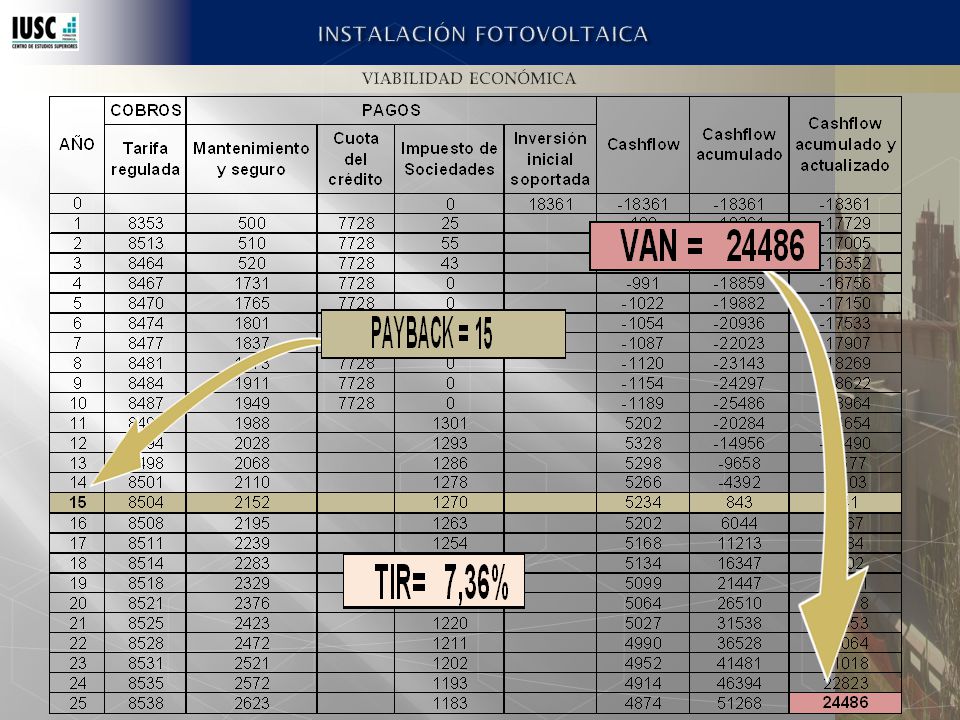

21

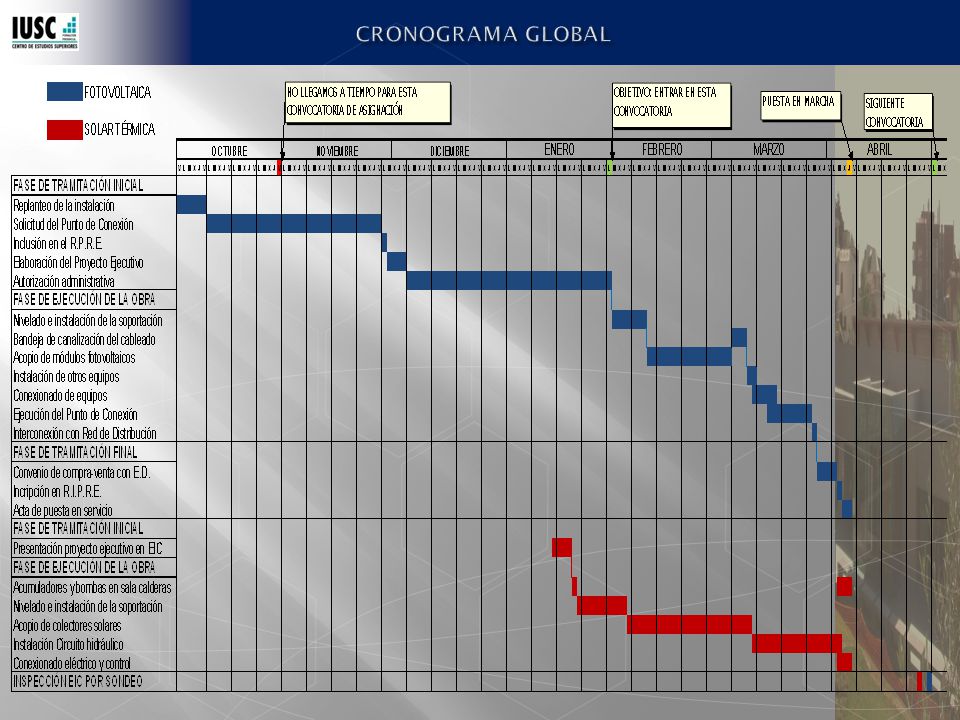

22

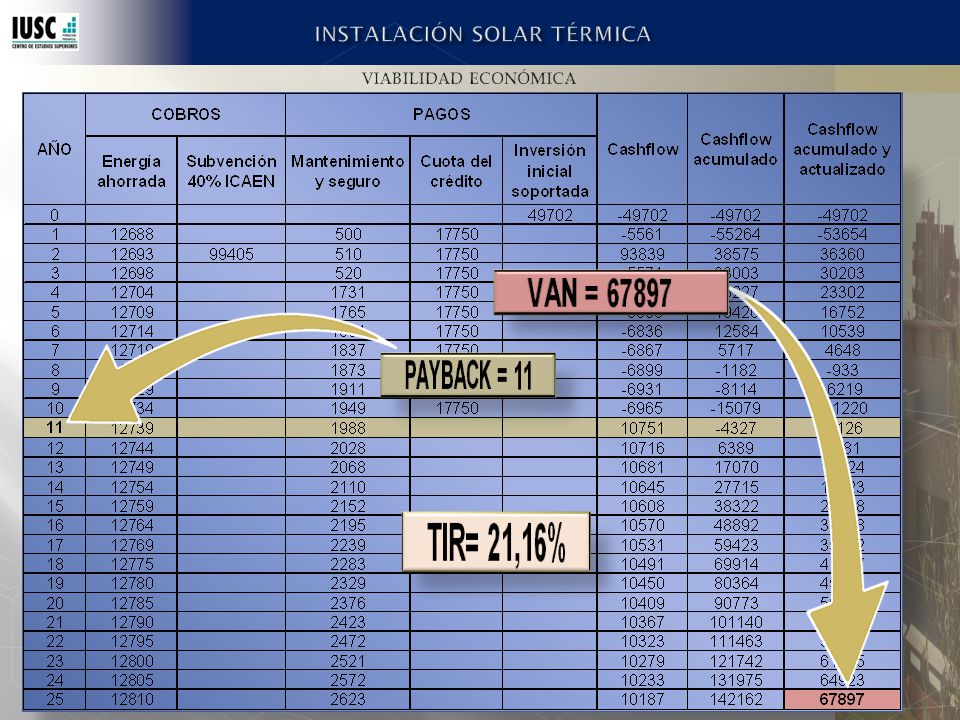

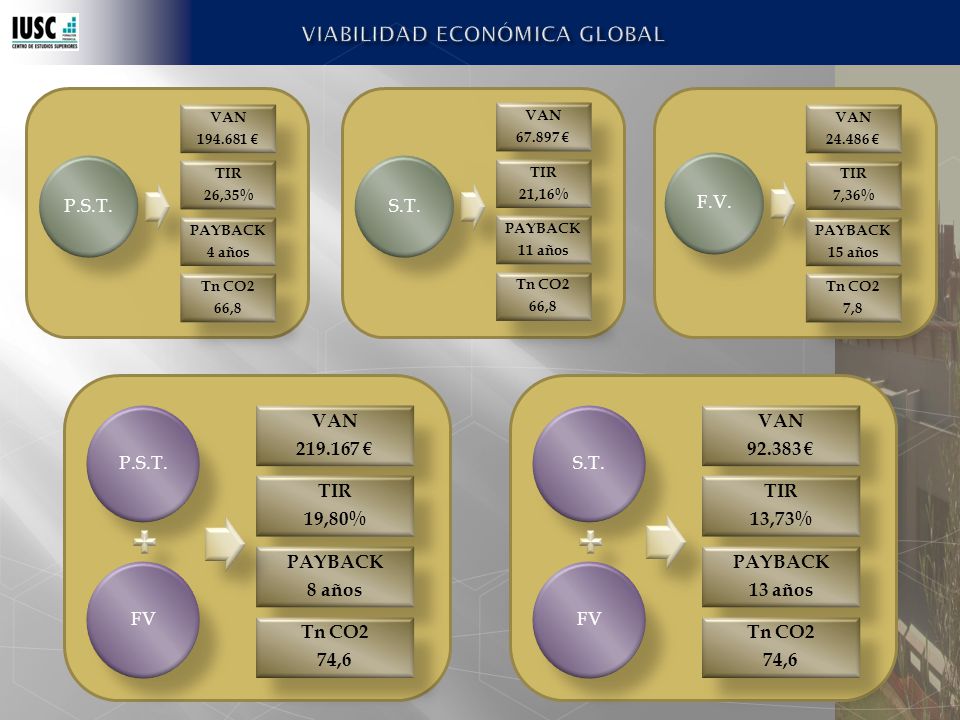

23 P.S.T. VAN 194.681 € TIR 26,35% PAYBACK 4 años Tn CO2 66,8 S.T. VAN 67.897 € TIR 21,16% PAYBACK 11 años Tn CO2 66,8 F.V. VAN 24.486 € TIR 7,36% PAYBACK 15 años Tn CO2 7,8 S.T. FV VAN 92.383 € TIR 13,73% PAYBACK 13 años Tn CO2 74,6 P.S.T. FV VAN 219.167 € TIR 19,80% PAYBACK 8 años Tn CO2 74,6
