1 07/05/2015 Seminario Entrenamiento Multihaz HYPACK® 1 EDITOR NUBE - CLOUD CURSO MULTIHAZ HYPACK ®

2 07/05/2015Seminario Entrenamiento Multihaz HYPACK® 2 NUBE: Flujo de Datos HS2x HS2 XYZ Cargue archivos HS2, HS2x, Salve HS2, HS2x o XYZ Cargue archivos MTX, salve XYZ o MTX Cargue archivos XYZ, Salve XYZ Cargue archivos HS2, HS2x, Salve HS2, HS2x o XYZ Cargue archivos MTX, salve XYZ o MTX Cargue archivos XYZ, Salve XYZ MTX HS2 HS2x

3 07/05/2015Seminario Entrenamiento Multihaz HYPACK® 3 Ejemplo NUBE Datos Topográficos desde RIEGL LMS-Q120 Datos Datos cortesía Chustz Engineering

4 07/05/2015Seminario Entrenamiento Multihaz HYPACK® 4 Ejemplo NUBE Datos Hidrográficos desde Reson 8101 Datos cortesía Oficina Hidrográfica Nacional de Ucrania

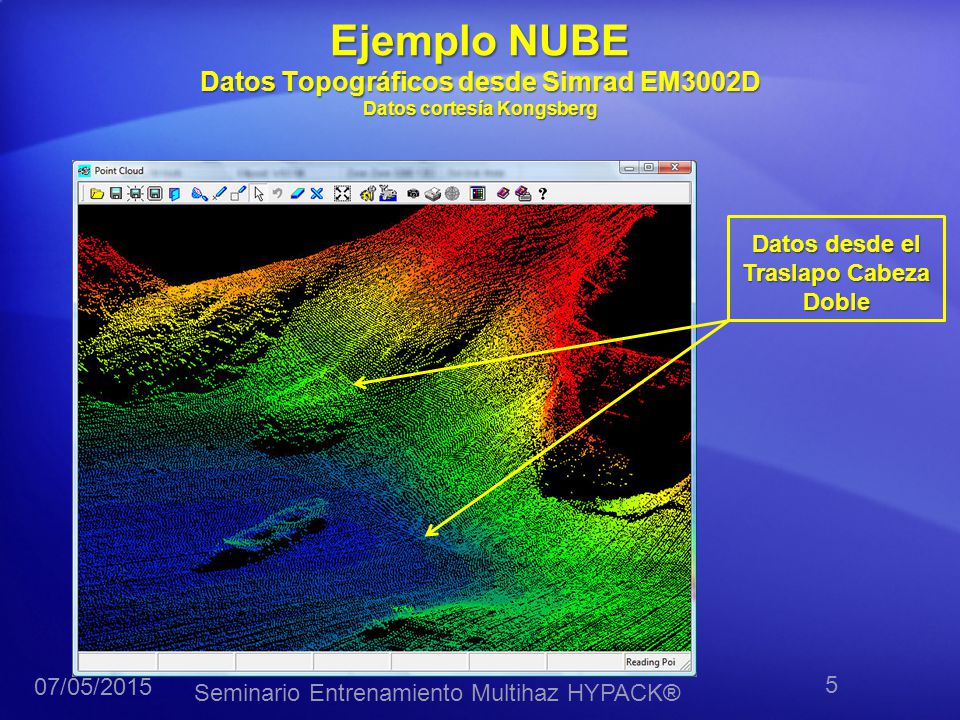

5 07/05/2015 Seminario Entrenamiento Multihaz HYPACK® 5 Ejemplo NUBE Datos Topográficos desde Simrad EM3002D Datos cortesía Kongsberg Datos desde el Traslapo Cabeza Doble

6 07/05/2015Seminario Entrenamiento Multihaz HYPACK® 6 NUBE: Cargando archivos

7 07/05/2015Seminario Entrenamiento Multihaz HYPACK® 7 NUBE: Midiendo  Shift-Clic izq. para definir el 1 er punto, Shift-Clic izquierdo para definir el 2 do punto  Distancia y Angulo Vertical (0 = plano) es mostrado a lo largo del Fondo.

8 07/05/2015Seminario Entrenamiento Multihaz HYPACK® 8 NUBE: Edición de Punto Use la herramienta ‘caja’ para hacer clic y arrastrar un rectángulo alrededor de los puntos deseados. Clic en la herramienta ‘Borrador’.

9 07/05/2015Seminario Entrenamiento Multihaz HYPACK® 9 Ejercicio NUBE: Abrir Proyecto: NUBE MB Demostración Clase Nube Abra el Editor Nube desde el menú desplegable Utilidades Cargue Submarine.xyz desde el Directorio \Sort Borre puntos erróneos y Mida.

10 10 Trabajo Clase: Trabajo Clase: Cargue estos archivos y Complete lo siguiente: 1)Bridge_Pier.xyz L ongitud, A ncho, y A ltura del Muelle L ongitud, A ncho, y A ltura del Muelle Trabajo Clase: Trabajo Clase: Cargue estos archivos y Complete lo siguiente: 1)Bridge_Pier.xyz L ongitud, A ncho, y A ltura del Muelle L ongitud, A ncho, y A ltura del Muelle 2) Battleship.Log B orre puntos de datos erróneos remanentes B orre puntos de datos erróneos remanentes Diámetro de Apertura para la Cadena del Ancla de Babor L ongitud de los cañones de la torre de proa L ongitud de los cañones de la torre de proa S alve como un Archivo XYZ S alve como un Archivo XYZ 2) Battleship.Log B orre puntos de datos erróneos remanentes B orre puntos de datos erróneos remanentes Diámetro de Apertura para la Cadena del Ancla de Babor L ongitud de los cañones de la torre de proa L ongitud de los cañones de la torre de proa S alve como un Archivo XYZ S alve como un Archivo XYZ
