1 PLANIFICACION Y ORGANIZACIÓN DE OBRA
SEMINARIO EN SEGURIDAD E HIGIENE LABORAL EN LA INDUSTRIA DE LA CONSTRUCCION PLANIFICACION Y ORGANIZACIÓN DE OBRA GESTION DE TRAMITES ANTE ORGANISMOS PUBLICOS 16 Y 17 DE MAYO DE 2012 APPCU

2 PLANIFICACION PREVIO AL INICIO DE OBRA DEBEMOS CONTAR CON:
DOCUMENTACIÓN- RECAUDOS GRAFICOS BOTIQUÍN DE PRIMEROS AUXILIOS PLANIFICACION DE TAREAS - OBRADOR PERMISO DE BARRERA - USO DE VEREDA SERVICIOS DE BIENESTAR EQUIPO DE PROT. PERSONAL - USO PERMANENTE - USO EN TAREAS ESPECIFICAS PROTECCIONES COLECTIVAS APPCU

3 DECRETO 481/009 REGISTRO NACIONAL DE OBRAS DE CONSTRUCCION Y SU TRAZABILIDAD
UBICACIÓN DE LA OBRA ESPECIFICAR SI ES OBRA NUEVA, AMPLIACION, DEMOLICION O REFORMA TOTAL DE METROS A EDIFICAR FECHA ESTIMADA DE INICIO Y FINALIZACION IDENTIFICACION DEL TITULAR DE LA OBRA PRESENTACION DE ESTUDIO Y PLAN DE SEGURIDAD IDENTIFICACION DE LA EMPRESA CONSTRUCTORA COPIA DE PLANILLA DE CONTROL DE TRABAJO COPIA DE CARATULA DE LIBRO DE OBRA NUMERO DE INSCRIPCION ANTE ATYR (BPS) NUMERO DE RUT CONSTANCIA DE SOLICITUD DE PERMISO DE CONSTRUCCION DATOS PERSONALES DE ARQ. O ING. Y CAPATAZ NUMERO APROXIMADO DE TRABAJADORES EN CADA ETAPA TITULAR Y CONTRATISTA FIRMARAN SOLICITUD APPCU

4 DOCUMENTACIÓN ESTUDIO Y PLAN DE SEGURIDAD PRESENTADOS EN EL MTSS. DEC. 89/95 y 283/96 (art.5). LIBRO DE OBRA PLANILLA DE TRABAJO. FOTOCOPIA SELLADA O CONSTANCIA DE CENTRALIZACIÓN DE DOCUMENTACIÓN MEMORIA TÉCNICA DE LA INSTALACIÓN ELECTRICA.(DECRETO 179/01) PLAN DE EXCAVACIÓN Y/O DEMOLICIÓN MEMORIA DE GUINCHE /GRUA MEMORIA ANDAMIOS O EST AUXILIARES AMPLIACIONES Y ANEXOS DE MEMORIAS PROCEDIMIENTOS DE TRABAJO EN TAREAS ESPECIFICAS APPCU

5 Documentación Memoria técnica de instalación eléctrica
APPCU

6 Documentación Memoria técnica de instalación eléctrica Art. 4 Dec
CUANDO CORRESPONDE : REFORMA , OBRA NUEVA, DEMOLICION,ETC. DESDE EL INICIO DE LA OBRA ACTUALIZACION CONTINUA A datos de la obra (razón social, ubicación). B Características generales de la instalación C dispositivos de protección y maniobra D sistema de tableros principales y secundarios E Instalación activa y del sistema de puesta a tierra F firma y aclaración de firma de electricista autorizado por UTE. G fecha de vigencia de la misma APPCU

7 Documentación PLAN DE EXCAVACION
APPCU

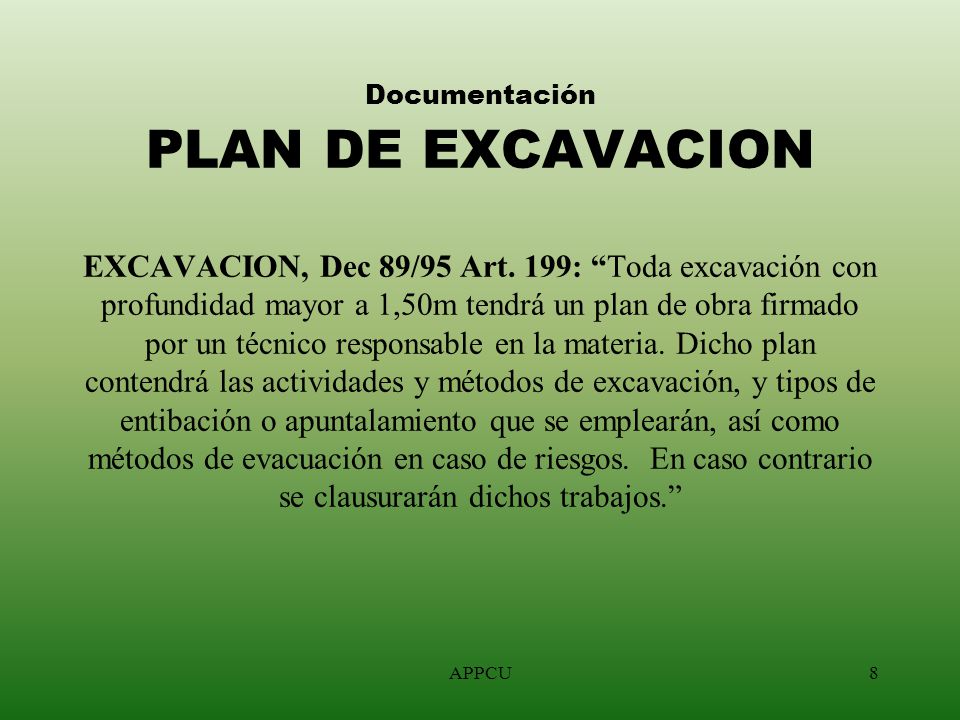

8 Documentación PLAN DE EXCAVACION EXCAVACION, Dec 89/95 Art
Documentación PLAN DE EXCAVACION EXCAVACION, Dec 89/95 Art. 199: “Toda excavación con profundidad mayor a 1,50m tendrá un plan de obra firmado por un técnico responsable en la materia. Dicho plan contendrá las actividades y métodos de excavación, y tipos de entibación o apuntalamiento que se emplearán, así como métodos de evacuación en caso de riesgos. En caso contrario se clausurarán dichos trabajos.” APPCU

9 Documentación PLAN DE EXCAVACION
CUANDO CORRESPONDE ? A partir de 1.5 m. METODOLOGIA DE TRABAJO verificar cortes de servicios, , taludes, medidas de seguridad y protecciones personales PROCEDIMIENTO DE ENTIBACION Y APUNTALAMIENTO DETALLES DE TRABAJOS METODOS DE EVACUACION tales como escaleras o rampas FIRMA TECNICA (arquitecto o ingeniero) APPCU

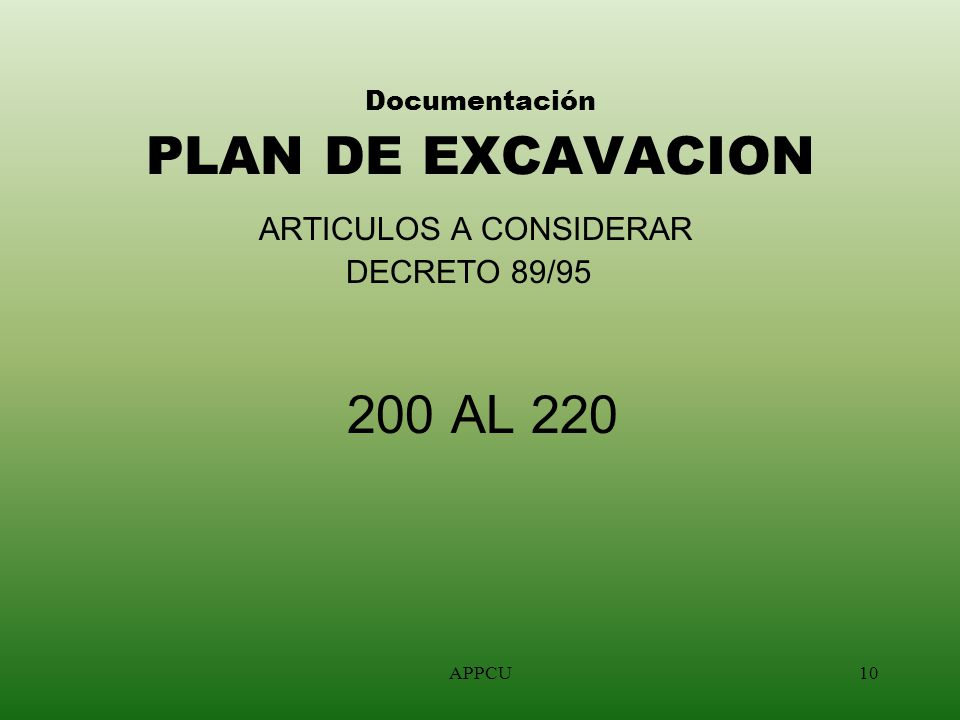

10 Documentación PLAN DE EXCAVACION
ARTICULOS A CONSIDERAR DECRETO 89/95 200 AL 220 APPCU

11 Documentación PLAN DE DEMOLICIÓN
APPCU

12 Documentación PLAN DE DEMOLICIÓN DEMOLICION, Dec 89/95 Art
Documentación PLAN DE DEMOLICIÓN DEMOLICION, Dec 89/95 Art. 180: “Toda demolición tendrá en obra nota de la metodología a emplear y los equipos y elementos a utilizar, firmado por un técnico responsable (Arquitecto o Ingeniero). En caso contrario se clausurará dicha demolición.“ APPCU

13 Documentación PLAN DE DEMOLICIÓN
CUANDO CORRESPONDE ? Siempre METODOLOGIA DE TRABAJO verificar cortes de servicios, apuntalamientos, taludes, medidas de seguridad y protecciones personales ELEMENTOS A UTILIZAR PROCEDIMIENTO ESPECIFICOS DETALLES DE TRABAJOS METODOS DE EVACUACION tales como escaleras o rampas FIRMA TECNICA (arquitecto o ingeniero) APPCU

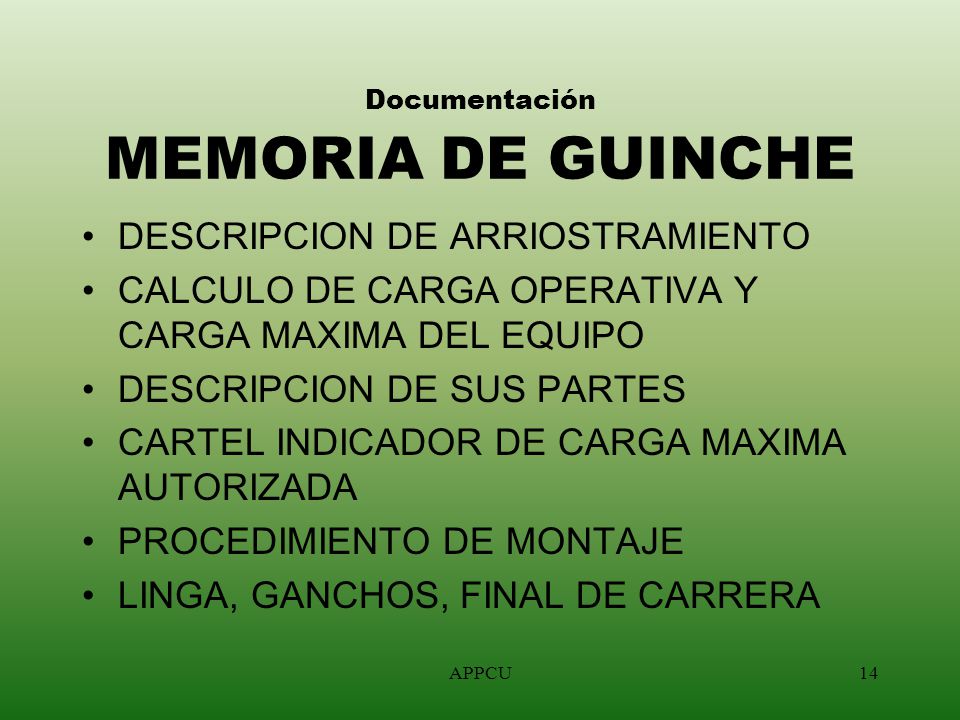

14 Documentación MEMORIA DE GUINCHE
DESCRIPCION DE ARRIOSTRAMIENTO CALCULO DE CARGA OPERATIVA Y CARGA MAXIMA DEL EQUIPO DESCRIPCION DE SUS PARTES CARTEL INDICADOR DE CARGA MAXIMA AUTORIZADA PROCEDIMIENTO DE MONTAJE LINGA, GANCHOS, FINAL DE CARRERA APPCU

15 Documentación PLAN DE DEMOLICION
ARTICULOS A CONSIDERAR DECRETO 89/95 181 AL 198 APPCU

16 Documentación MEMORIA DE GUINCHE
Art. 119 “ Las tareas de armado y desarmado de las estructuras de los equipos de izar, serán realizadas bajo la responsabilidad del técnico competente, y por personal idóneo y experiente·” APPCU

17 Documentación MEMORIA DE ANDAMIOS O ESTRUCTURAS AUXILIARES
VOLADOS, APOYADOS Y COLGANTES PROCEDIMIENTO DE MONTAJE PROCEDIMIENTO DE ARRIOSTRAMIENTO Y NIVELACION DESCRIPCION DE SUS COMPONENTES FIRMA TECNICA(Arq. o Ing.) APPCU

18 Documentación PROCEDIMIENTOS TAREAS ESPECIALES
INFORMACION TECNICA PROCEDIMIENTOS ESPECIFICOS MONTAJES INSTALACIONES NUEVAS TECNOLOGIAS DESMONTAJES DE ESTRUCTURAS PLATAFORMAS MOVILES MANIPULACION DE SUSTANCIAS QUIMICAS APPCU

19 BOTIQUÍN DE PRIMEROS AUXILIOS Decreto 89/95 Capitulo I art. 33)
Características: “Lugar accesible” “Cantidad en proporción al numero de obreros empleados” gasa estéril algodón hidrófilo leucoplast vendas de lienzo agua oxigenada de 10 volúmenes solución antiséptica externo apósitos para quemaduras jabón neutro pomadas analgésicas musculares de uso externo Suero fisiológico (recomendado) Guantes de látex (recomendado) Nota: Los botiquines deben estar en un lugar cerrado y limpio. APPCU

20 COORDINACION CON EMPRESA SUBCONTRATISTA
TRABAJOS ESPECIFICOS descripción de las tareas estableciendo procedimientos, recaudos gráficos, uso del libro de obra. Ayuda a subcontratos. COORDINACION con subcontratos, delimitación de áreas de acción de los mismos, sectorización, etc. SUBCONTRATOS identificación del personal, equipos y maquinarias. Promover reglamento interno. Copia de planilla de trabajo. Control de maquinaria y herramientas que se ingresan a obra por parte de los subcontratos. MAQUINAS Y EQUIPOS NUEVAS TECNOLOGIAS (hoja técnicas, etc.) PREVENCIONISTA (del subcontrato) APPCU

21 ACCESO A LA OBRA SE DETERMINARA: ACCESO SEGURO PARA EL PERSONAL.
ACCESO VEHICULAR. CIRCULACION PEATONAL EN OBRA. EVITARA LA VERTICAL DEL GUINCHE. MANTENER OBRA CERRADA. PROHIBIR ACCESO DE PERSONAS NO AUTORIZADAS A OBRA. APPCU

22 ACTORES EN MATERIA DE SEGURIDAD E HIGIENE
ESTADO - BSE * acta e informes - IGTSS* acta de hechos EMPRESA - PROPIETARIO - CAPATAZ ASESOR EN SEGURIDAD PERSONAL(Delegados) TECNICO RESPONSABLE APPCU

23 PRIMEROS AUXILIOS ELABORACION DE CARTELERA
CONFECCION DE PLAN DE CONTINGENCIA EN CASO DE ACCIDENTE BRIGADISTAS METODOS DE EVACUACION CAPACITACION PERSONAL USO APROPIADO DEL BOTIQUIN APPCU

24 ORGANIZACIÓN OBRADOR AREA DISPONIBLE PARA OBRADOR. APPCU

25 ORGANIZACIÓN OBRADOR UBICACIÓN SERVICIOS BIENESTAR
baños, duchas, comedor, vestuario, dormitorios temporarios (DEC. 89 /95, Cap. II,) ACOPIO DE MATERIALES DEFINIR AREAS DE CIRCULACION DISPOSICION EQUIPOS ELEVACION PASARELAS TECHADAS ACCESO VEHICULAR EVACUACION ACCIDENTADOS AVISOS- SEÑALIZACION COLOCACION ELEMENTOS DE PROTECCION COLECTIVA APPCU

26 SERVICIOS DE BIENESTAR BAÑOS
Art. 4 – Toda obra deberá disponer de servicios sanitarios bien ventilados e iluminados y mantenidos en buenas condiciones de aseo, funcionamiento y conservación. Medidas mínimas: 1 m x 1.2m x 2.2 m. Cantidad: 1 cada 15 hasta 100 operarios Paredes hasta 1.8m de altura deberán ser fácilmente higienizable Artefactos sanitarios deberán tener descarga mecánica de agua. Lavar los baños diariamente con hipoclorito de sodio o desinfectante efectivo. APPCU

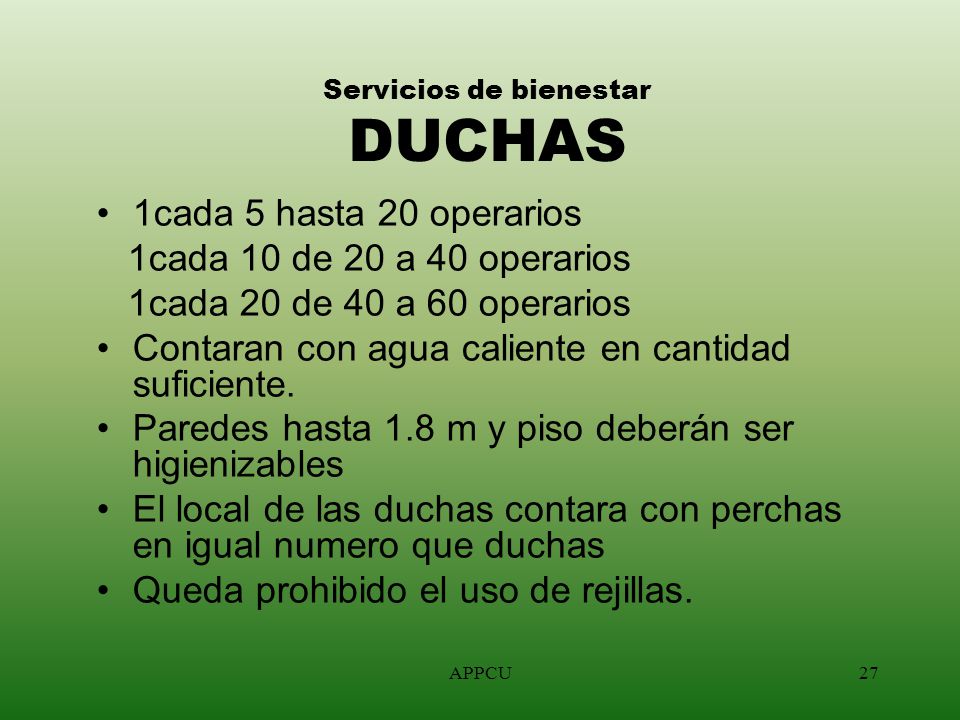

27 Servicios de bienestar DUCHAS
1cada 5 hasta 20 operarios 1cada 10 de 20 a 40 operarios 1cada 20 de 40 a 60 operarios Contaran con agua caliente en cantidad suficiente. Paredes hasta 1.8 m y piso deberán ser higienizables El local de las duchas contara con perchas en igual numero que duchas Queda prohibido el uso de rejillas. APPCU

28 Servicios de bienestar VESTUARIOS
Toda obra debe tener un local apropiado para que el personal efectúe el cambio de ropas, guardarlas así como también sus efectos personales en forma higiénica y segura. Deberán estar acordes al número de usuarios. Estar cercanos a las duchas Deberán contar con bancos y percheros en cantidad suficiente Art. 17 “ Prohíbese el uso de clavos en sustitución de los percheros”. APPCU

29 Servicios de bienestar COMEDOR
Art.18 Los trabajadores dispondrán de un lugar adecuado para comer, ventilado e iluminado, con mesas y asientos en cantidad suficiente. La mesa deberá tener una superficie superior no absorbente, la misma debe ser lavable. El comedor se utilizara solo para este fin. Art. 19, “ deberá suministrarse a los trabajadores sin cargo alguno de los elementos necesarios para calentar su comida y lavar los recipientes.” Cuando las obras requieran un traslado continuo del personal y sus instalaciones, las mismas podrán ser móviles, portátiles, siempre que aseguren la dignidad y la salud de los trabajadores APPCU

30 Servicios de bienestar COMEDOR
Art. 20 Se prohíbe el despacho y/o ingestión de vinos, cervezas y otras bebidas alcohólicas, tanto en los comedores como en cualquier lugar de la obra. Art. 21 Queda prohibido que los trabajadores ingieran sus alimentos en las obras, fuera del lugar o lugares designados por la empresa a comedor. APPCU

31 Servicios de bienestar DORMITORIOS TEMPORARIOS
ART.23 “cuando el trabajador debe pernoctar en el lugar de trabajo, el empleador tiene la obligación de proveerle albergue capaz de defenderlo de los agentes atmosféricos.” Deberán ser iluminados, ventilados. Tendrán una superficie no menor a 3 m2 por persona. Deberán existir servicios de bienestar en la proximidad de los mismos APPCU

32 PROTECCIONES COLECTIVAS
MALLAS METALICAS RED FIBRA NAT.- TIPO CORTINA BARANDAS- caídas a dif. nivel BARANDAS – Limitar acceso. RESGUARDOS SEÑALIZACION - CARTELERIA APPCU

33 PLANIFICACION ESCALERAS PROVISORIAS. ZONAS DE CIRCULACION.
ORGANIZACIÓN DEL LUGAR DE TRABAJO. DESAGOTE DE AGUAS PLUVIALES. ACOPIO DE ESCOMBROS. ESTIBA DE MATERIALES. APPCU

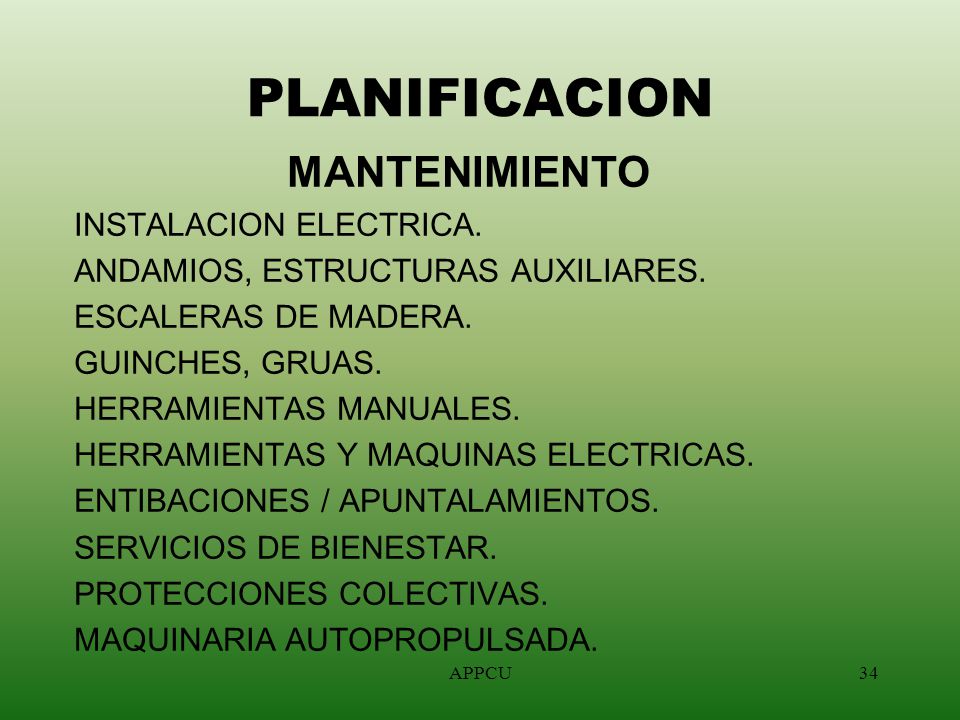

34 PLANIFICACION MANTENIMIENTO INSTALACION ELECTRICA.
ANDAMIOS, ESTRUCTURAS AUXILIARES. ESCALERAS DE MADERA. GUINCHES, GRUAS. HERRAMIENTAS MANUALES. HERRAMIENTAS Y MAQUINAS ELECTRICAS. ENTIBACIONES / APUNTALAMIENTOS. SERVICIOS DE BIENESTAR. PROTECCIONES COLECTIVAS. MAQUINARIA AUTOPROPULSADA. APPCU

35 SUGERENCIAS PROCEDIMIENTOS DE TRABAJO CLAROS CON INCLUSION DE MEDIDAS DE SEGURIDAD APOYARSE EN EL EQUIPO TECNICO DE APPCU. APOYARSE EN LOS RESPONSABLES TECNICOS DE LA OBRA. COMUNICAR SIEMPRE AL PERSONAL LAS MEDIDAS DE SEGURIDAD A ADOPTAR PREVIO A LA EJECUCION DE LAS TAREAS. APPCU

36 EN EL TRABAJO CONOCER LOS RIESGOS ES EVITARLOS.
LA INFORMACION ES LA MEJOR PREVENCION. LA INFORMACION ES UN SEGURO CONTRA TODO RIESGO TODOS LOS ACTORES EN OBRA SON PROFESIONALES. APPCU

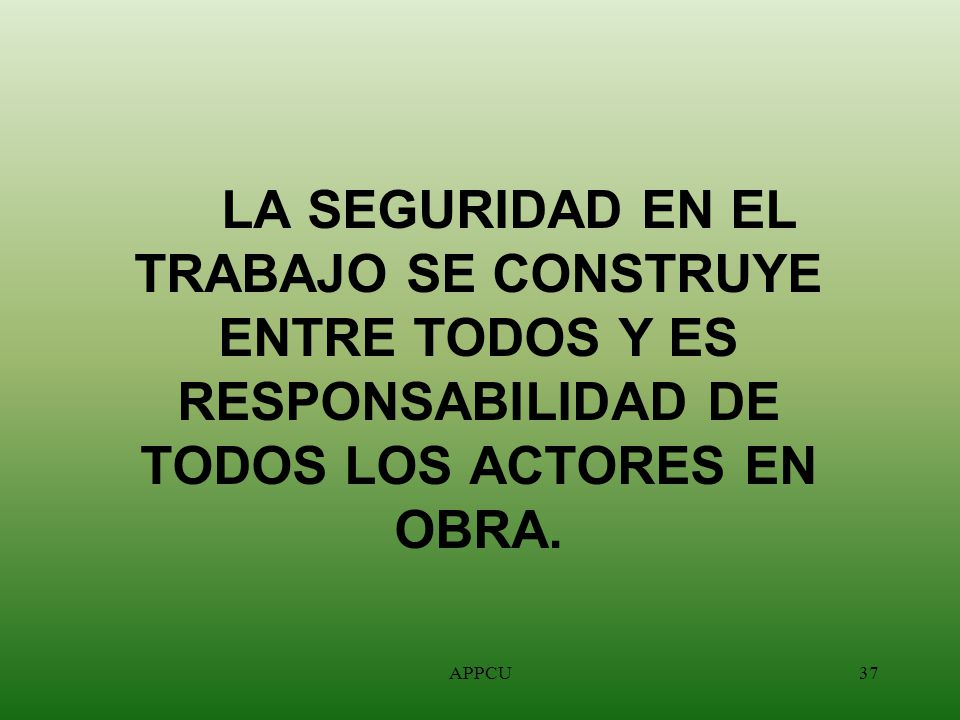

37 LA SEGURIDAD EN EL TRABAJO SE CONSTRUYE ENTRE TODOS Y ES RESPONSABILIDAD DE TODOS LOS ACTORES EN OBRA. APPCU
