CAPITULO 2 SISTEMAS DE REFRIGERACIÓN Y BOMBA DE CALOR POR COMPRESIÓN DE VAPOR OBJETIVO: Describir y hacer un esquema del sistema de refrigeración por.

Presentación del tema: "CAPITULO 2 SISTEMAS DE REFRIGERACIÓN Y BOMBA DE CALOR POR COMPRESIÓN DE VAPOR OBJETIVO: Describir y hacer un esquema del sistema de refrigeración por."— Transcripción de la presentación:

1 CAPITULO 2 SISTEMAS DE REFRIGERACIÓN Y BOMBA DE CALOR POR COMPRESIÓN DE VAPOR
OBJETIVO: Describir y hacer un esquema del sistema de refrigeración por compresión de vapor. Seleccionar equipo paquete de refrigeración. Describir y hacer un esquema del sistema de bomba de calor.

2 2.1INTRODUCCIÓN Propiedades Termodinámicas
Primera Ley de la Termodinámica Segunda Ley de la Termodinámica Energía Interna Entalpía Entropía

3 2.2. CICLO TERMODINAMICO ESTANADAR DE CARNOT INVERTIDO
El ciclo de Carnot en una máquina térmica ya nos es familiar desde los estudios de termodinámica. La máquina térmica de Carnot está representada esquemáticamente en la Figura 2-1.

4 2.2. CICLO TERMODINAMICO ESTANADAR

5 2.3 Coeficiente de funcionamiento
Para poder evaluar el grado de bondad del funcionamiento de un sistema de refrigeración, debe definirse un término que exprese su efectividad. La idea del índice de funcionamiento del ciclo de refrigeración es la misma que la idea que se tiene prácticamente del rendimiento, es así que el índice de funcionamiento en el ciclo de refrigeración se llama coeficiente de funcionamiento, está definido por:

6 2.4. CICLO ESTANDAR DE COMPRESIÓN DE VAPOR

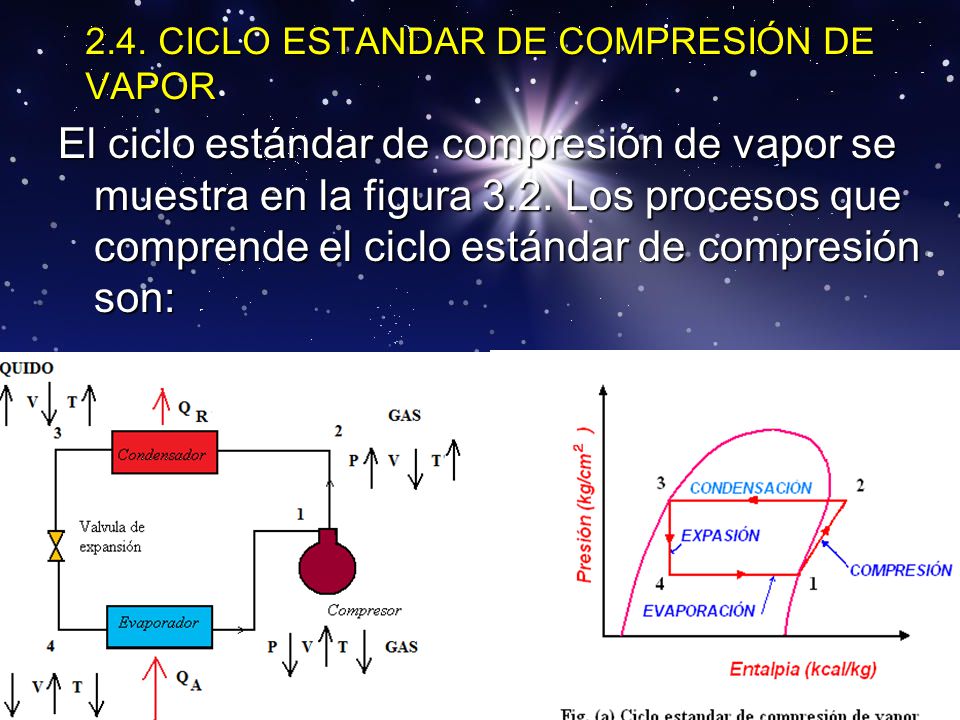

El ciclo estándar de compresión de vapor se muestra en la figura 3.2. Los procesos que comprende el ciclo estándar de compresión son:

7 Diagrama de Mollier

8

9 Análisis de los procesos
Proceso de compresión (1-2) Donde Q=0 por ser la compresión adiabática El signo (-)sig. Trabajo entregado al sistema

10 Proceso de condensación (2-3)
Calor rechazado Donde W=0 El calor h3-h2 es negativo, lo que expresa que el calor es cedido por el refrigerante. El valor del calor cedido se necesita para el cálculo de las dimensiones del condensador y del caudal necesario del líquido refrigerante en el condensador.

11 Proceso de expansión (3-4)
Donde: Q=0 y W=0 Proceso a entalpía constante. Este proceso se realiza en la válvula de expansión termostática en un sistema comercial e industrial.

12 Proceso de evaporación (4-1)
Donde W=0 Efecto refrigerante.- El efecto refrigerante es el calor puesto en juego en el proceso 4-1. ER = h1 - h4

13 Coeficiente de funcionamiento
El coeficiente de funcionamiento o de operación es: Caudal en masa.- el caudal del refrigerante puede calcularse dividiendo la capacidad de refrigeración del sistema en Tn de refrigeración entre el efecto refrigerante.

14 Potencia mecánica del compresor
Es el trabajo de compresión por el caudal de refrigerante. Donde: N= Potencia requerida por el compresor HP W = trabajo de compresión kJ/kg m = caudal en masa kg/min fe = factor de conversión

15 Intercambiador de calor
En la práctica, los sistemas de refrigeración utilizan un intercambiador de calor, este intercambiador de calor subenfría al líquido que sale del condensador utilizando vapor procedente del evaporador.

16 Zona de subenfriamiento
Corresponde a la zona entre la salida del condensador y la entrada a la válvula de expansión. En el diagrama p-h esta es: ∆h=h3-h4 Zona de sobrecalentamiento Corresponde a la zona entre la salida del evaporador y la entrada al compresor. En el diagrama p-h esta es ∆h=h1-h6.

17 Refrigeración Doméstica
Son equipos frigórificos o congeladores donde el punto final del almacenamiento de la mayoría de los alimentos es de conservar. Refrigeración Comercial Corresponde a aplicaciones mas grandes, es decir manejar productos en cantidad, para comercializar.

18 2.5 Sistemas de presiones múltiples
El sistema de presiones múltiples se distingue de la presión única en que el sistema de refrigeración trabaja con dos o mas “bajas presiones” Por ejemplo, en una lechería donde el evaporador funciona a - 35 ºC para endurecer el helado, mientras que otro evaporador trabaja a 1 ºC para enfriar la leche, este sistema de refrigeración es de presiones múltiples.

19 2.5.1 Separación de vapor saturado
Con esta técnica se obtiene un ahorro de la potencia necesaria en la refrigeración si el vapor saturado que se produce al expandir el líquido refrigerante se separa y se comprime antes de la expansión completa.

20 2.5.2 Enfriamiento intermedio con refrigerante líquido
En este sistema de dos etapas de compresión se efectúa el economizado en trabajo por que reduce el trabajo de compresión.

21 a) La presión intermedia es:
La potencia total de compresión es:

22 2.5.3 Dos evaporadores y un compresor
Ejemplo una empresa necesita refrigerar a baja temperatura en un proceso industrial, y que debe también proporcionar aire acondicionado a sus oficinas.

23 2.5.4 Sistema en cascada En la figura se muestra un ciclo en doble cascada en el que dos ciclos de refrigeración por compresión de vapor colocados en serie comparten un intercambiador de calor en contracorriente.

24 2.6 Ciclo Real de Refrigeración por compresión de vapor
Un ciclo real de refrigeración por compresión de vapor difiere de uno ideal en varios aspectos, principalmente debido a las irreversibilidades que ocurren en varios componentes.

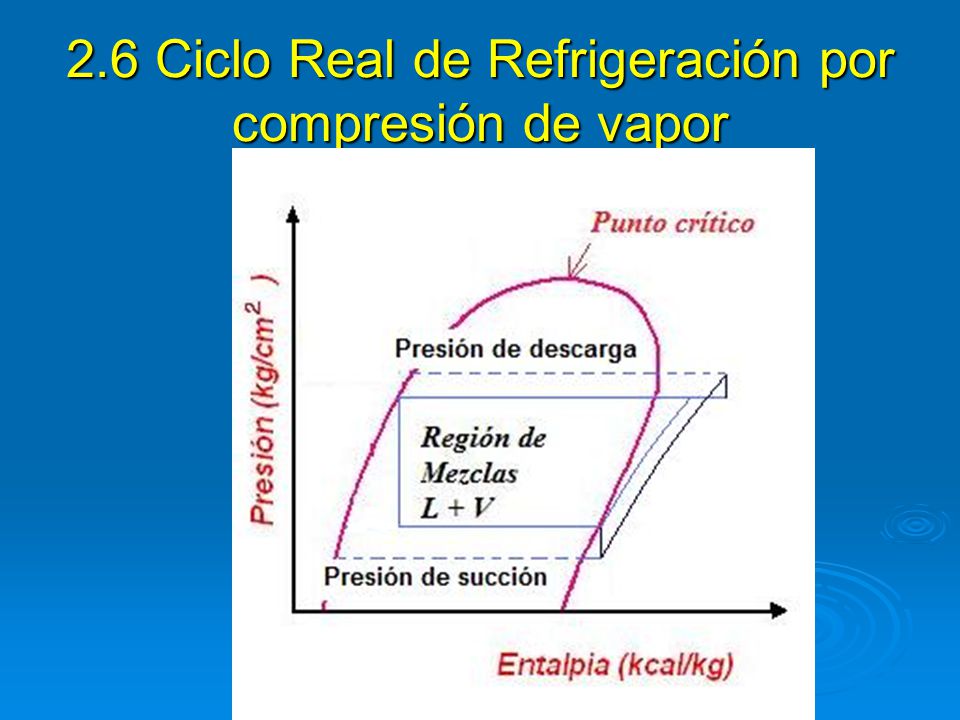

25 2.6 Ciclo Real de Refrigeración por compresión de vapor

26 2.6 Ciclo Real de Refrigeración por compresión de vapor

27 2.6 Ciclo Real de Refrigeración por compresión de vapor

28 Diferencias esenciales entre el ciclo real y el estándar
Caídas de presión en el condensador y en el evaporador. El ciclo estándar supone que no existe ninguna caída de presión en el condensador ni en el evaporador, sin embargo, la presión del refrigerante cae en el ciclo real. En el sub-enfriamiento del líquido a la salida del condensador, y en el sobrecalentamiento del vapor a la salida del evaporador.

29 Diferencias esenciales entre el ciclo real y el estándar
3. El subenfriamiento del líquido en el condensador garantiza de que el cien porciento de líquido entra a la válvula de expansión. El recalentamiento del vapor ocurre en el evaporador, y está recomendado como precaución contra gotitas de líquido que podían llegar al compresor. 4. El ciclo real respecto del estándar no es isentrópica, y hay una perdida de rendimiento debida a la fricción.

30 Ciclo Real de Refrigeración por compresión de vapor según CoolPack

31 Ciclo Real de Refrigeración por compresión de vapor según CoolPack

32 Puntos de Estado

33 2.7 Selección del Refrigerante adecuado
Cuando se diseña un sistema de refrigeración, existen varios refrigerantes que pueden elegirse, como amoniaco, hidrocarburos (propano, etano, etileno, etc) dióxido de carbono, aire (en acondicionamiento de aire de aviones). Una adecuada elección del refrigerante depende de la situación específica. REFRIGERANTES

34 2.8 Sistemas de bombas de calor
Las bombas de calor se instalan para calefacción. La fuente de energía más común para las bombas de calor es el aire atmosférico (sistemas aire- aire), aunque también se usan el agua. El principal problema con los sistemas que utilizan aire como fuente es la formación de escarcha, que se muestra en los climas húmedos cuando la temperatura desciende debajo de 2 y 5 ºC.

35 2.8 Sistemas de bombas de calor
El objetivo de una bomba de calor es mantener la temperatura dentro de una vivienda u otro edificio por encima de la temperatura ambiente, o proporcionar calor a ciertos procesos industriales que tienen lugar a temperatura elevada.

36 2.8 Sistemas de bombas de calor

37 2.8 Sistemas de bombas de calor
Los sistemas utilizados actualmente son del tipo de compresión de vapor. En una bomba de calor, Qe procede del ambiente y Qs se dirige a la vivienda como efecto deseado. El valor de Ɣ nunca puede ser menor que la unidad

38 2.8 Sistemas de bombas de calor

39 2.8 Sistemas de bombas de calor
En los tipos mas comunes de bombas de calor por compresión de vapor para calefacción, el evaporador está comunicado térmicamente con la atmósfera. Este tipo de bomba de calor aire- aire también puede proporcionar refrigeración en verano usando una válvula de cuatro vías, como se ve en la figura anterior.

40 Tema de interés SISTEMA DE REFRIGERACIÓN CON GAS
En los sistemas de refrigeración con gas, el fluido de trabajo permanece siempre como gas. Se utilizan para conseguir temperaturas muy bajas que permiten la licuación de aire y otros gases y para otras aplicaciones específicas tales como la refrigeración en cabinas de aviones.

41 Tema de interés
