1 Modelo de Esquema y capas del Sistema de Contratos de TDC en BANCO SOFITASA
APROBADADIA.TXT AS400 Plataforma BANFOANDES Servidor IIS Servidor BD Intranet Intranet ASP.NET Esquema de Base de Datos SQL Vista: Sitio Web (C# ASP.NET AJAX) Controles y Módulos

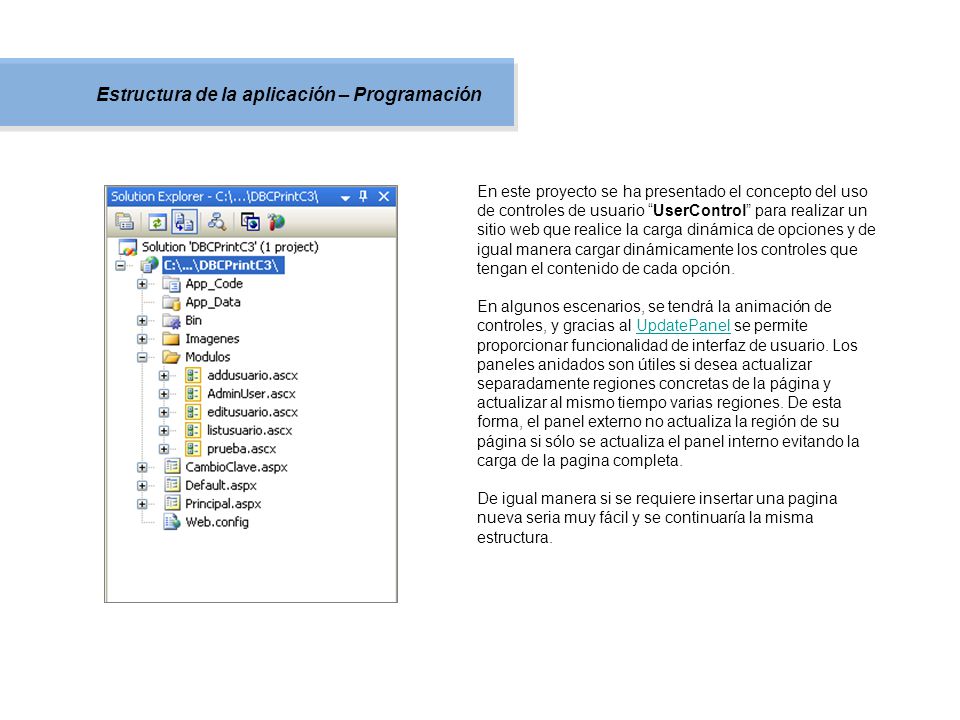

2 Estructura de la aplicación – Programación
En este proyecto se ha presentado el concepto del uso de controles de usuario “UserControl” para realizar un sitio web que realice la carga dinámica de opciones y de igual manera cargar dinámicamente los controles que tengan el contenido de cada opción. En algunos escenarios, se tendrá la animación de controles, y gracias al UpdatePanel se permite proporcionar funcionalidad de interfaz de usuario. Los paneles anidados son útiles si desea actualizar separadamente regiones concretas de la página y actualizar al mismo tiempo varias regiones. De esta forma, el panel externo no actualiza la región de su página si sólo se actualiza el panel interno evitando la carga de la pagina completa. De igual manera si se requiere insertar una pagina nueva seria muy fácil y se continuaría la misma estructura.

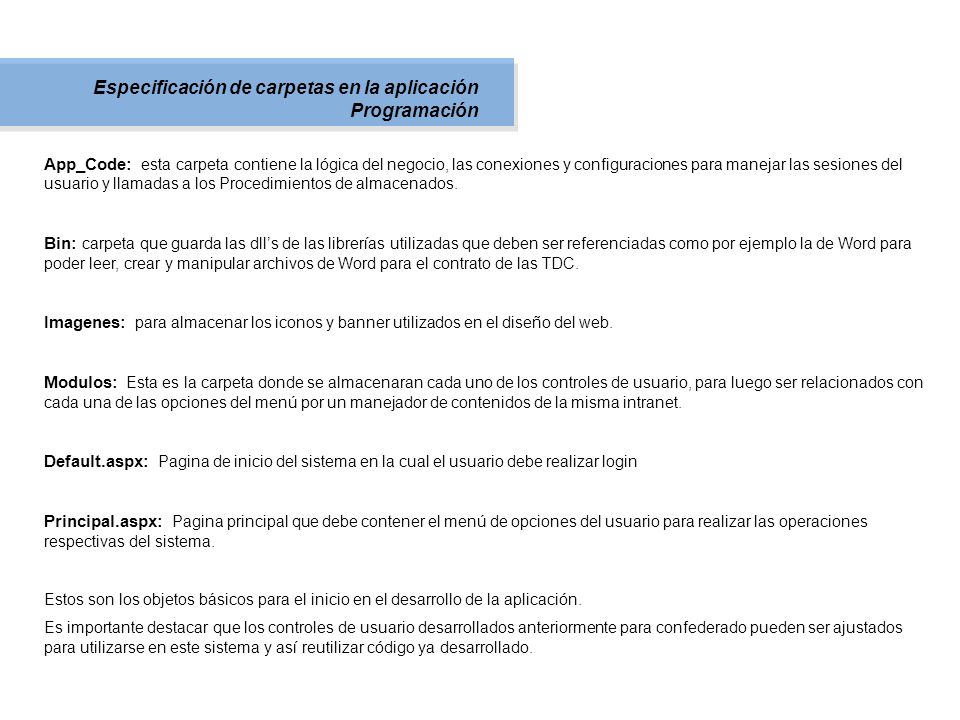

3 Especificación de carpetas en la aplicación Programación
App_Code: esta carpeta contiene la lógica del negocio, las conexiones y configuraciones para manejar las sesiones del usuario y llamadas a los Procedimientos de almacenados. Bin: carpeta que guarda las dll’s de las librerías utilizadas que deben ser referenciadas como por ejemplo la de Word para poder leer, crear y manipular archivos de Word para el contrato de las TDC. Imagenes: para almacenar los iconos y banner utilizados en el diseño del web. Modulos: Esta es la carpeta donde se almacenaran cada uno de los controles de usuario, para luego ser relacionados con cada una de las opciones del menú por un manejador de contenidos de la misma intranet. Default.aspx: Pagina de inicio del sistema en la cual el usuario debe realizar login Principal.aspx: Pagina principal que debe contener el menú de opciones del usuario para realizar las operaciones respectivas del sistema. Estos son los objetos básicos para el inicio en el desarrollo de la aplicación. Es importante destacar que los controles de usuario desarrollados anteriormente para confederado pueden ser ajustados para utilizarse en este sistema y así reutilizar código ya desarrollado.

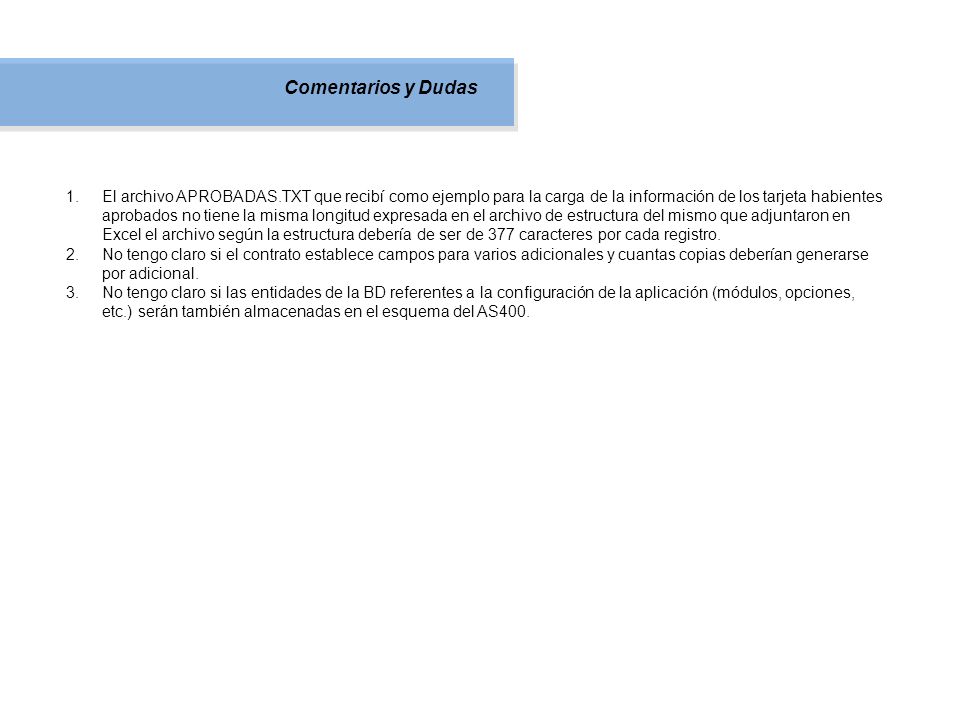

4 Comentarios y Dudas El archivo APROBADAS.TXT que recibí como ejemplo para la carga de la información de los tarjeta habientes aprobados no tiene la misma longitud expresada en el archivo de estructura del mismo que adjuntaron en Excel el archivo según la estructura debería de ser de 377 caracteres por cada registro. No tengo claro si el contrato establece campos para varios adicionales y cuantas copias deberían generarse por adicional. No tengo claro si las entidades de la BD referentes a la configuración de la aplicación (módulos, opciones, etc.) serán también almacenadas en el esquema del AS400.
