Elastómeros como materiales para impresión

Presentación del tema: "Elastómeros como materiales para impresión"— Transcripción de la presentación:

1 Elastómeros como materiales para impresión
Departamento de Odontología Universidad de Antofagasta Facultad de Ciencias de la Salud Elastómeros como materiales para impresión Dr. Jorge Ferrada C. Cátedra de Operatoria y Biomateriales Dentales

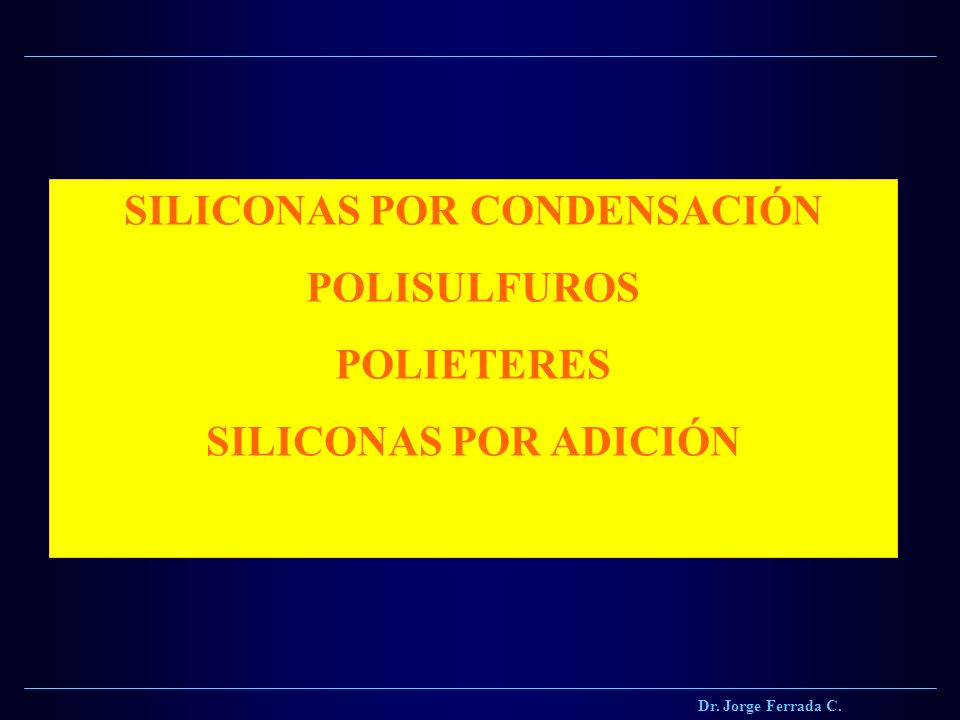

2 SILICONAS POR CONDENSACIÓN
POLISULFUROS POLIETERES SILICONAS POR ADICIÓN Dr. Jorge Ferrada C.

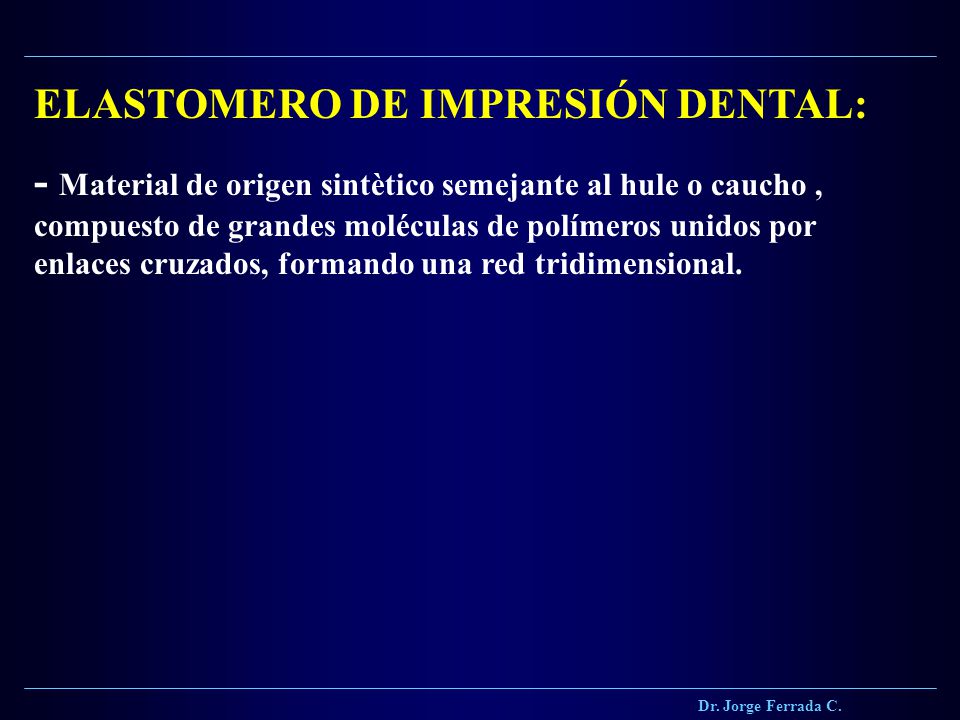

3 ELASTOMERO DE IMPRESIÓN DENTAL:
- Material de origen sintètico semejante al hule o caucho , compuesto de grandes moléculas de polímeros unidos por enlaces cruzados, formando una red tridimensional. Dr. Jorge Ferrada C.

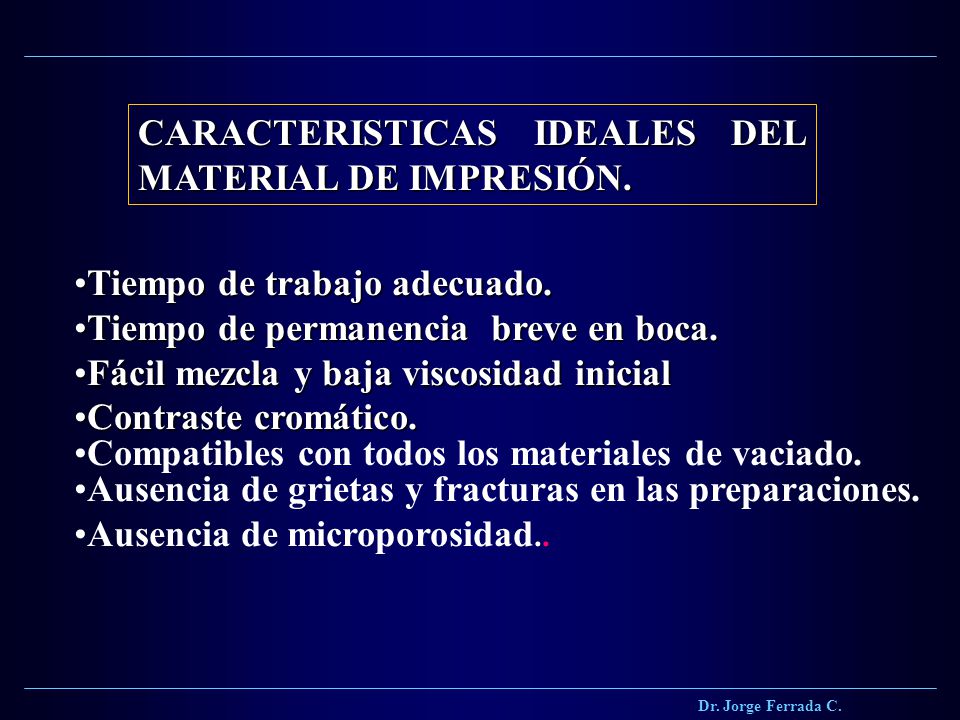

4 CARACTERISTICAS IDEALES DEL MATERIAL DE IMPRESIÓN.
Tiempo de trabajo adecuado. Tiempo de permanencia breve en boca. Fácil mezcla y baja viscosidad inicial Contraste cromático. Compatibles con todos los materiales de vaciado. Ausencia de grietas y fracturas en las preparaciones. Ausencia de microporosidad.. Dr. Jorge Ferrada C.

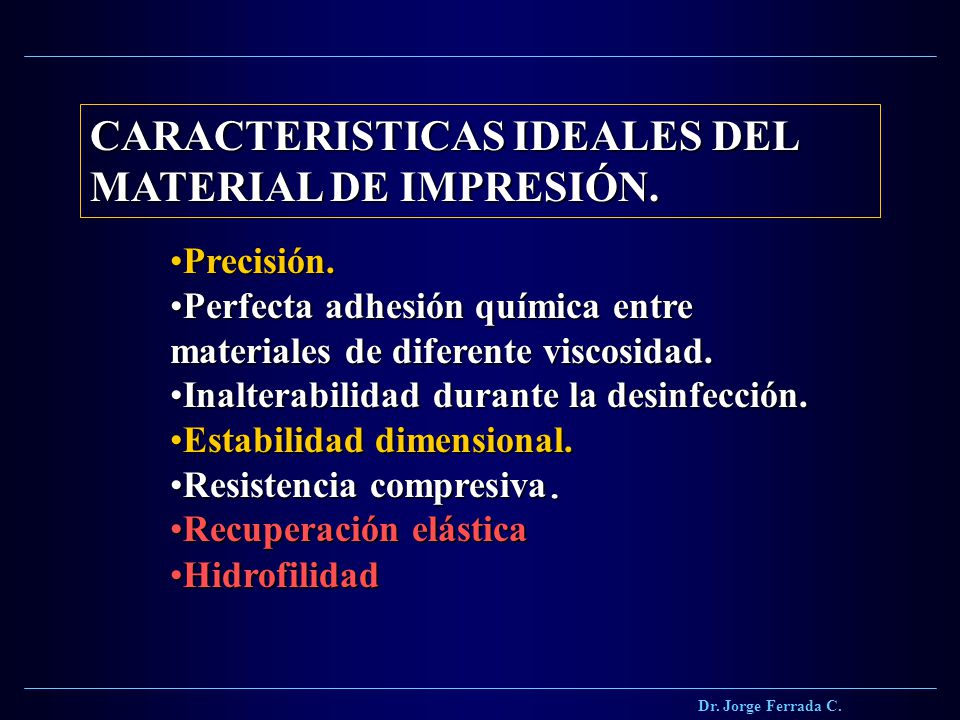

5 CARACTERISTICAS IDEALES DEL MATERIAL DE IMPRESIÓN.
Precisión. Perfecta adhesión química entre materiales de diferente viscosidad. Inalterabilidad durante la desinfección. Estabilidad dimensional. Resistencia compresiva. Recuperación elástica Hidrofilidad Dr. Jorge Ferrada C.

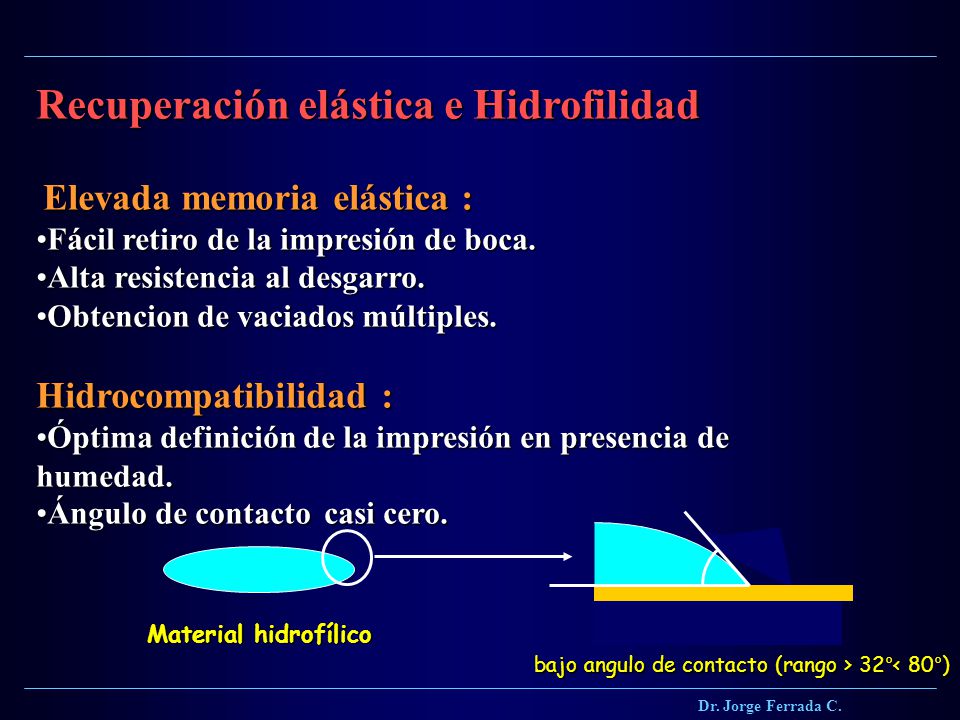

6 bajo angulo de contacto (rango > 32°< 80°)
Recuperación elástica e Hidrofilidad Elevada memoria elástica : Fácil retiro de la impresión de boca. Alta resistencia al desgarro. Obtencion de vaciados múltiples. Hidrocompatibilidad : Óptima definición de la impresión en presencia de humedad. Ángulo de contacto casi cero. Material hidrofílico bajo angulo de contacto (rango > 32°< 80°) Dr. Jorge Ferrada C.

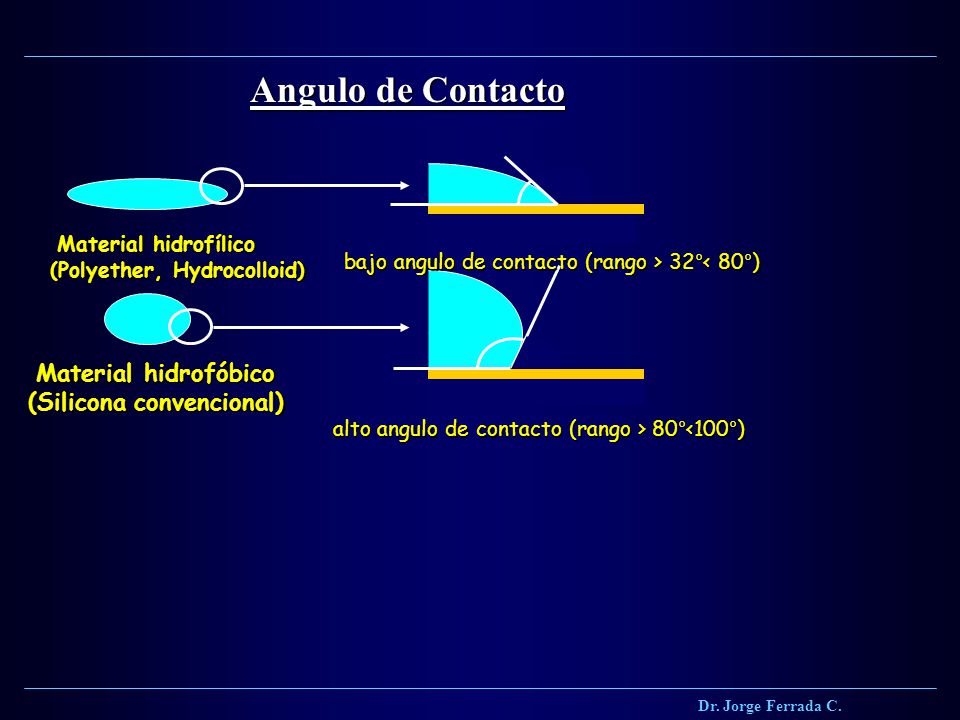

7 (Silicona convencional)
Dr. Jorge Ferrada C. Angulo de Contacto Material hidrofóbico (Silicona convencional) alto angulo de contacto (rango > 80°<100°) bajo angulo de contacto (rango > 32°< 80°) Material hidrofílico (Polyether, Hydrocolloid) .

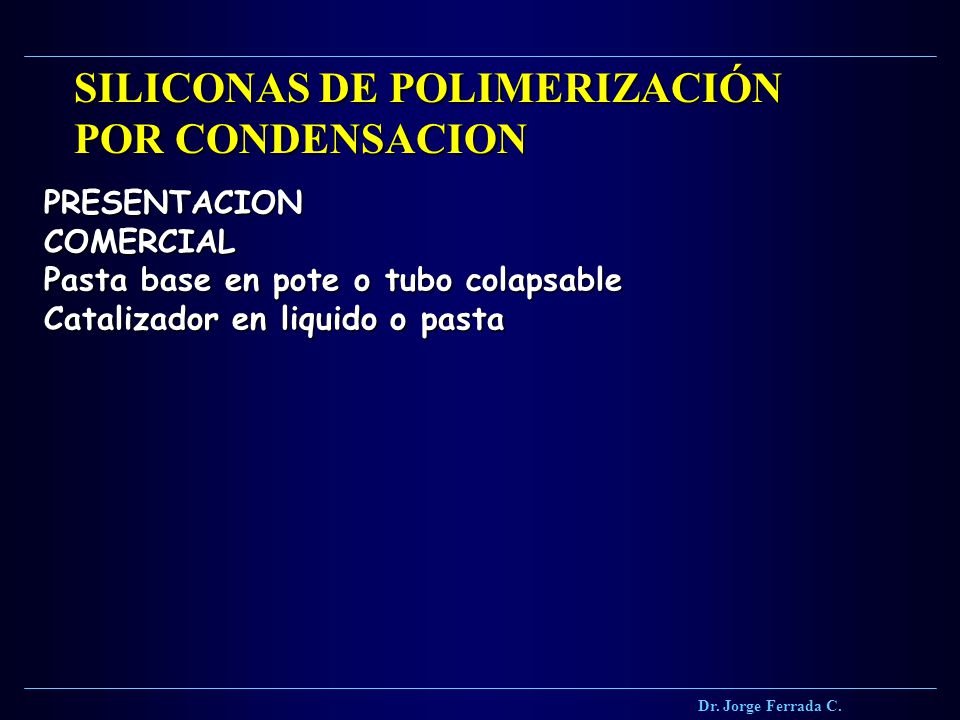

8 SILICONAS DE POLIMERIZACIÓN POR CONDENSACION
PRESENTACION COMERCIAL Pasta base en pote o tubo colapsable Catalizador en liquido o pasta Dr. Jorge Ferrada C.

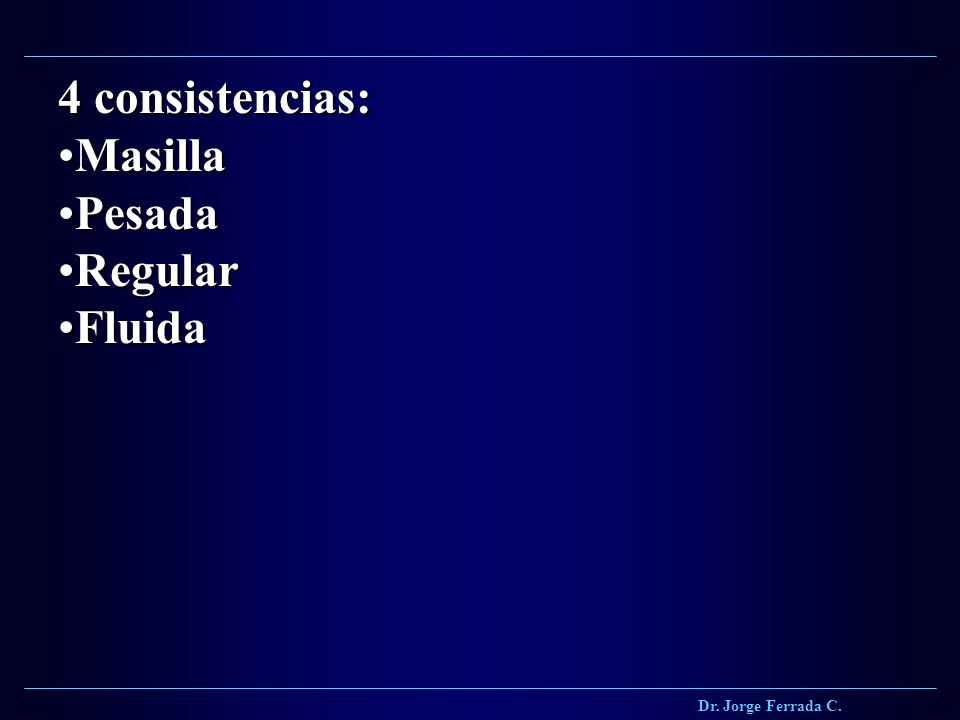

9 4 consistencias: Masilla Pesada Regular Fluida Dr. Jorge Ferrada C.

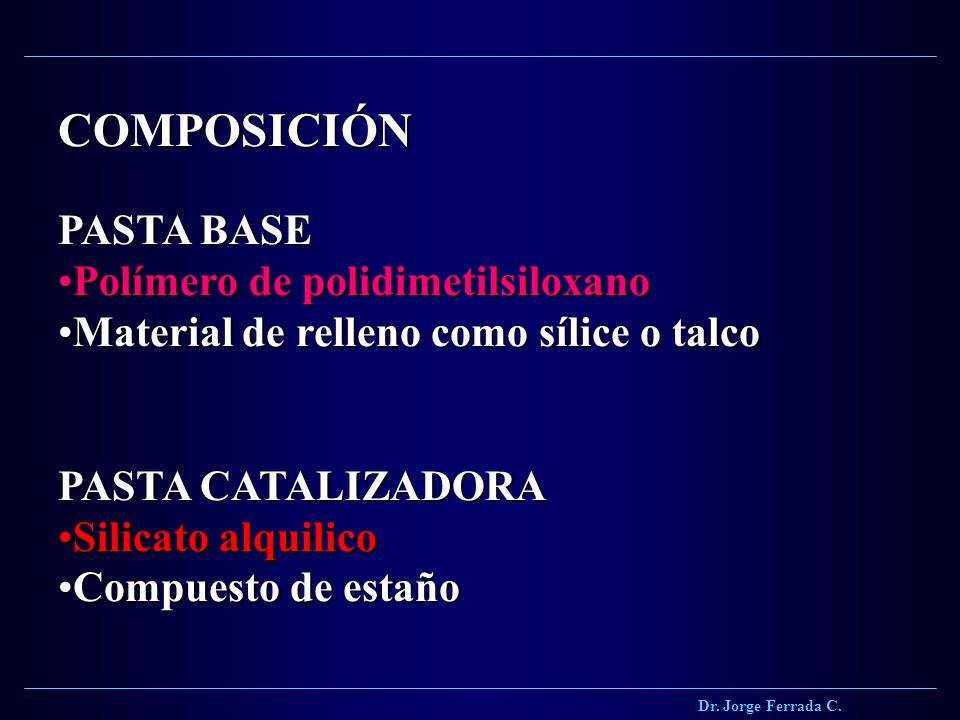

10 COMPOSICIÓN PASTA BASE Polímero de polidimetilsiloxano
Material de relleno como sílice o talco PASTA CATALIZADORA Silicato alquilico Compuesto de estaño Dr. Jorge Ferrada C.

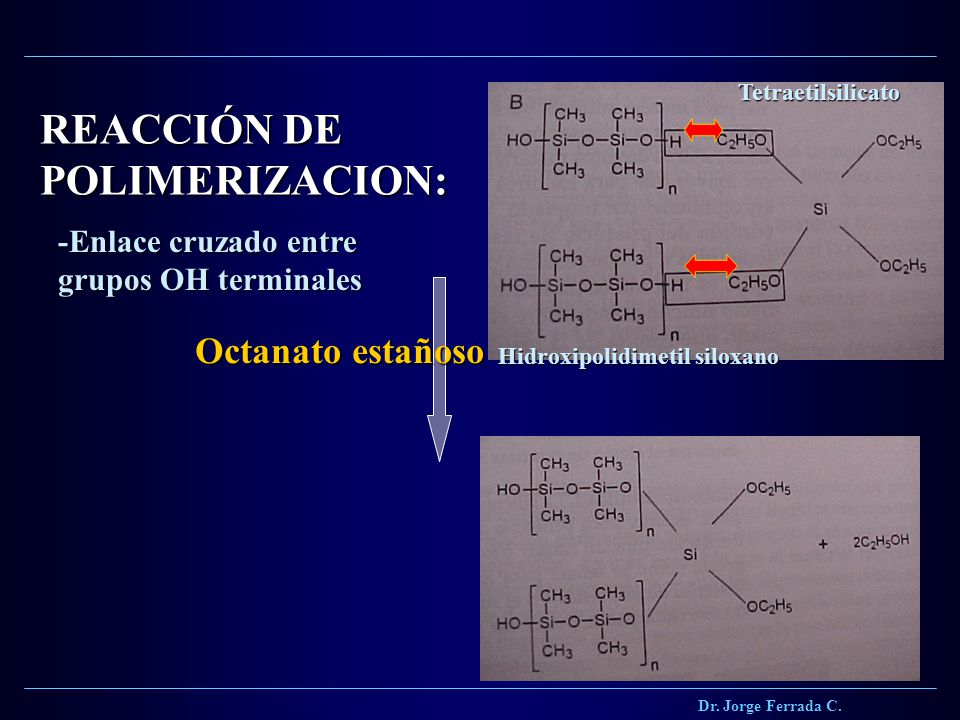

11 REACCIÓN DE POLIMERIZACION:
Tetraetilsilicato REACCIÓN DE POLIMERIZACION: -Enlace cruzado entre grupos OH terminales Octanato estañoso Hidroxipolidimetil siloxano Dr. Jorge Ferrada C.

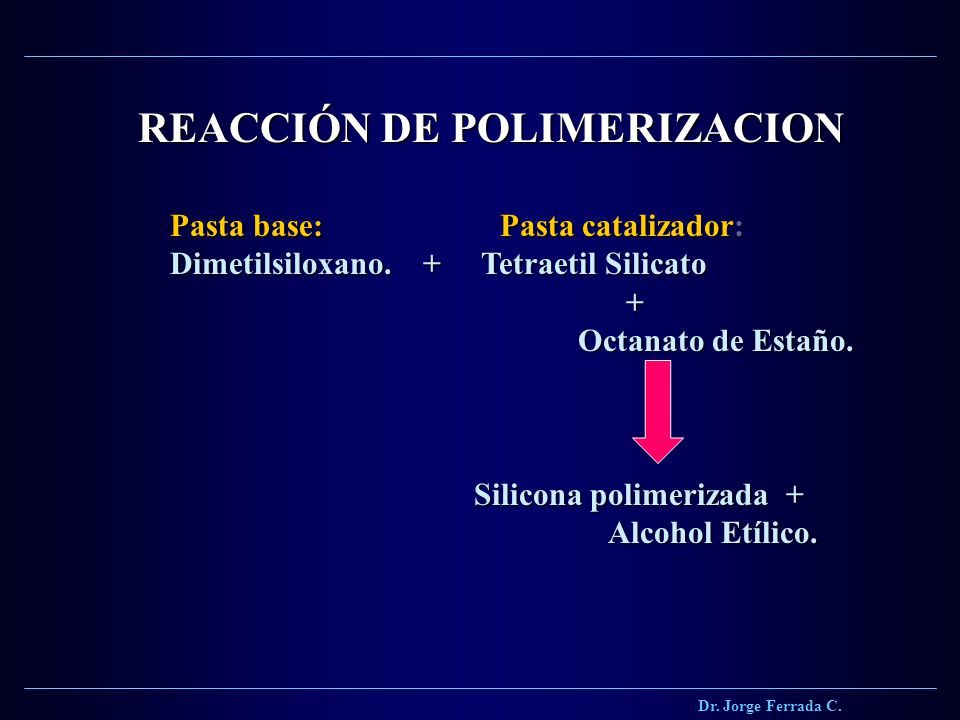

12 REACCIÓN DE POLIMERIZACION
Pasta base: Pasta catalizador: Dimetilsiloxano Tetraetil Silicato + Octanato de Estaño. Silicona polimerizada + Alcohol Etílico. Dr. Jorge Ferrada C.

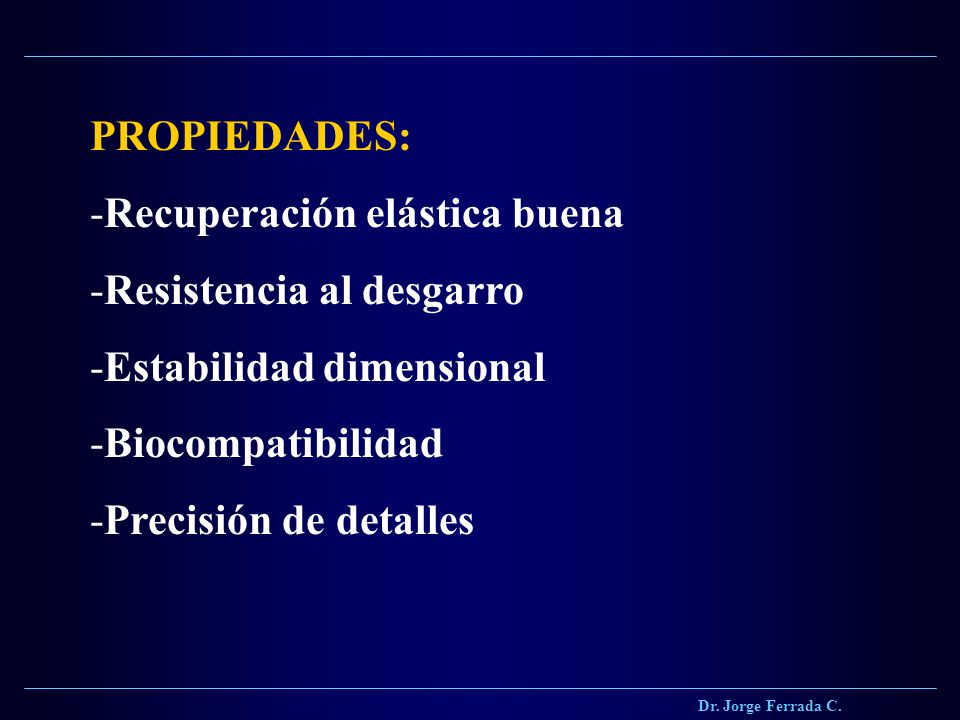

13 Recuperación elástica buena Resistencia al desgarro
PROPIEDADES: Recuperación elástica buena Resistencia al desgarro Estabilidad dimensional Biocompatibilidad Precisión de detalles Dr. Jorge Ferrada C.

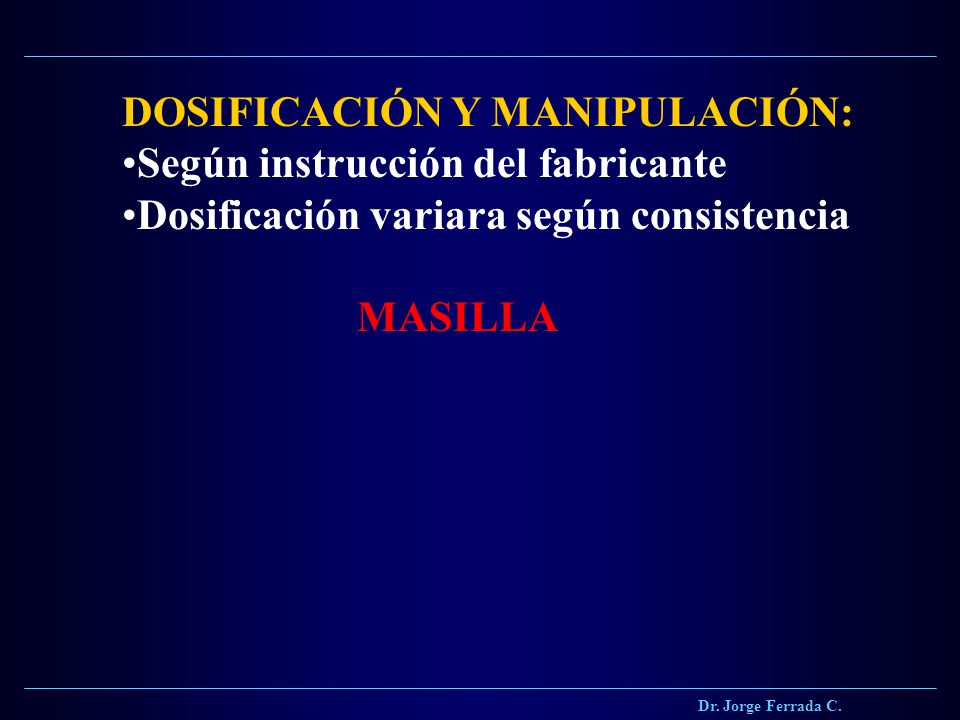

14 DOSIFICACIÓN Y MANIPULACIÓN: Según instrucción del fabricante
Dosificación variara según consistencia MASILLA Dr. Jorge Ferrada C.

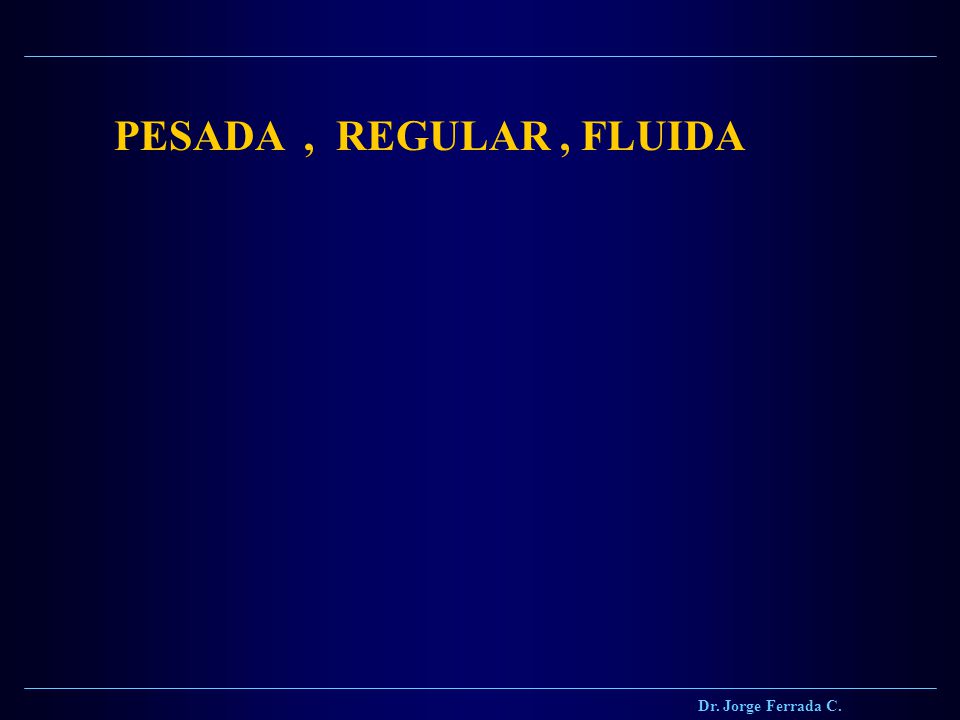

15 PESADA , REGULAR , FLUIDA Dr. Jorge Ferrada C.

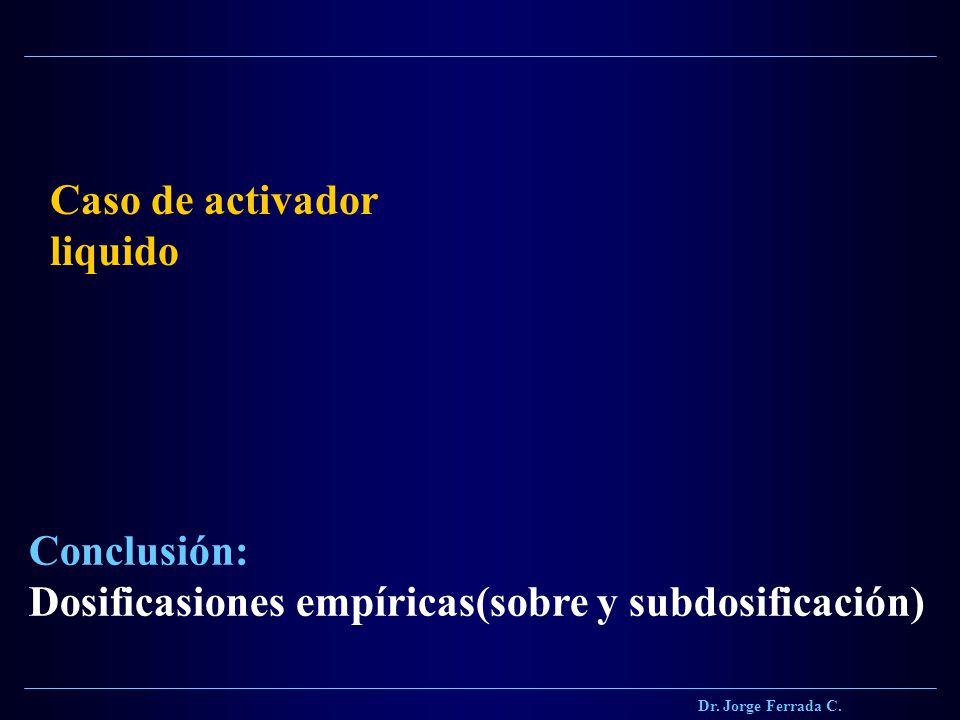

16 Caso de activador liquido
Dr. Jorge Ferrada C. Caso de activador liquido Conclusión: Dosificasiones empíricas(sobre y subdosificación)

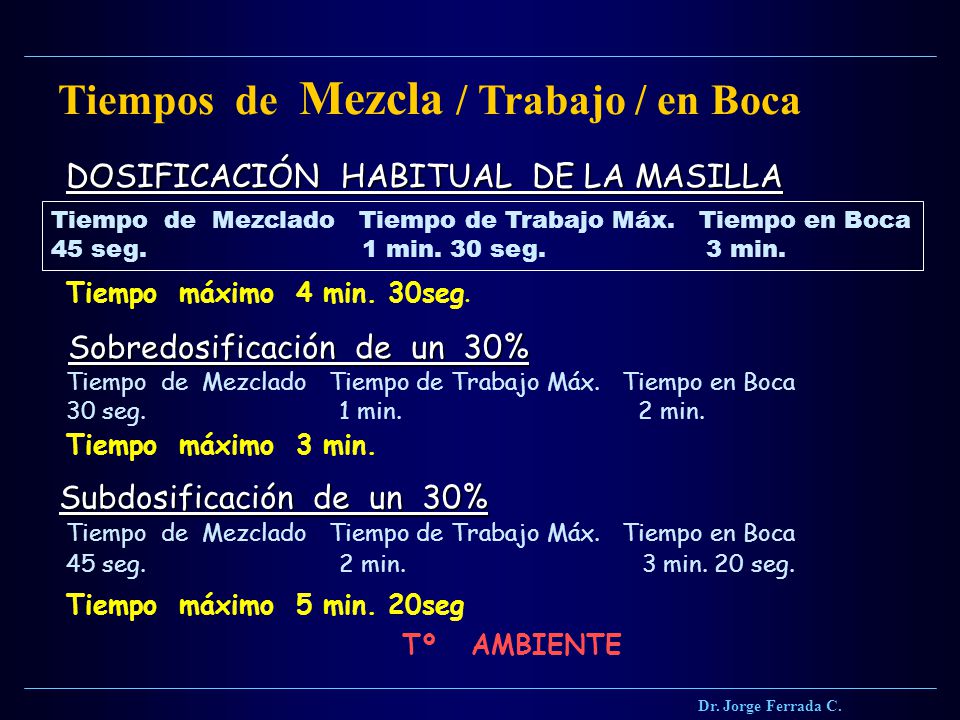

17 Tiempos de Mezcla / Trabajo / en Boca
Dr. Jorge Ferrada C. Tiempos de Mezcla / Trabajo / en Boca DOSIFICACIÓN HABITUAL DE LA MASILLA Tiempo de Mezclado Tiempo de Trabajo Máx. Tiempo en Boca 45 seg min. 30 seg min. Tiempo máximo 4 min. 30seg. Sobredosificación de un 30% Tiempo de Mezclado Tiempo de Trabajo Máx. Tiempo en Boca 30 seg min min. Tiempo máximo 3 min. Subdosificación de un 30% Tiempo de Mezclado Tiempo de Trabajo Máx. Tiempo en Boca 45 seg min min. 20 seg. Tiempo máximo 5 min. 20seg Tº AMBIENTE

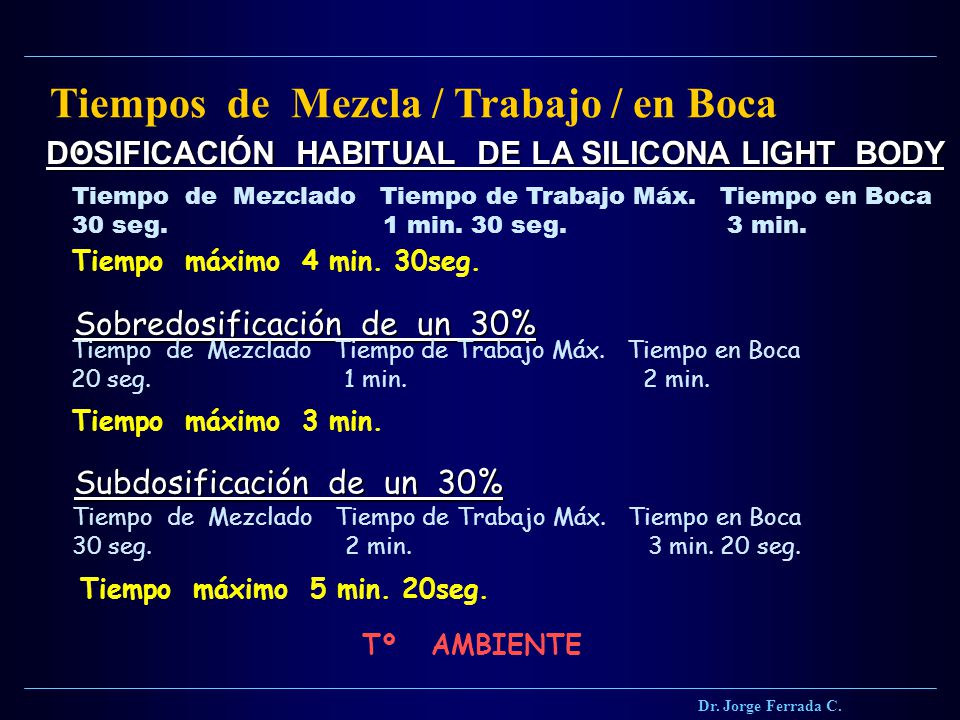

18 . Tiempos de Mezcla / Trabajo / en Boca
DOSIFICACIÓN HABITUAL DE LA SILICONA LIGHT BODY Tiempo de Mezclado Tiempo de Trabajo Máx. Tiempo en Boca 30 seg min. 30 seg min. Tiempo máximo 4 min. 30seg. Sobredosificación de un 30% Tiempo de Mezclado Tiempo de Trabajo Máx. Tiempo en Boca 20 seg min min. Tiempo máximo 3 min. Subdosificación de un 30% Tiempo de Mezclado Tiempo de Trabajo Máx. Tiempo en Boca 30 seg min min. 20 seg. Tiempo máximo 5 min. 20seg. Tº AMBIENTE Dr. Jorge Ferrada C.

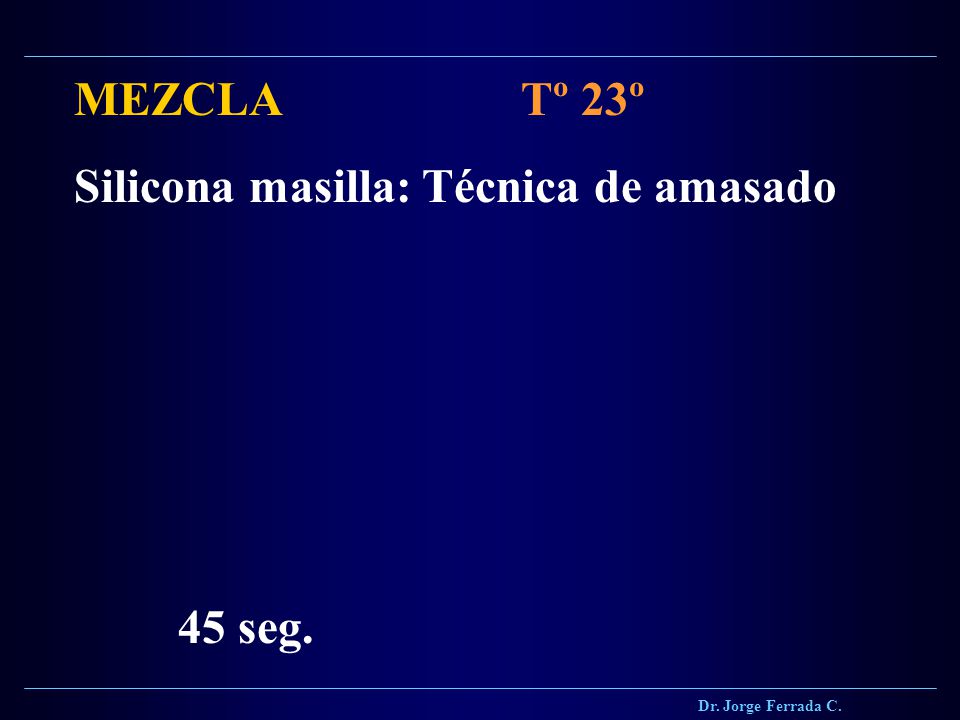

19 Silicona masilla: Técnica de amasado
MEZCLA Tº 23º Silicona masilla: Técnica de amasado 45 seg. Dr. Jorge Ferrada C.

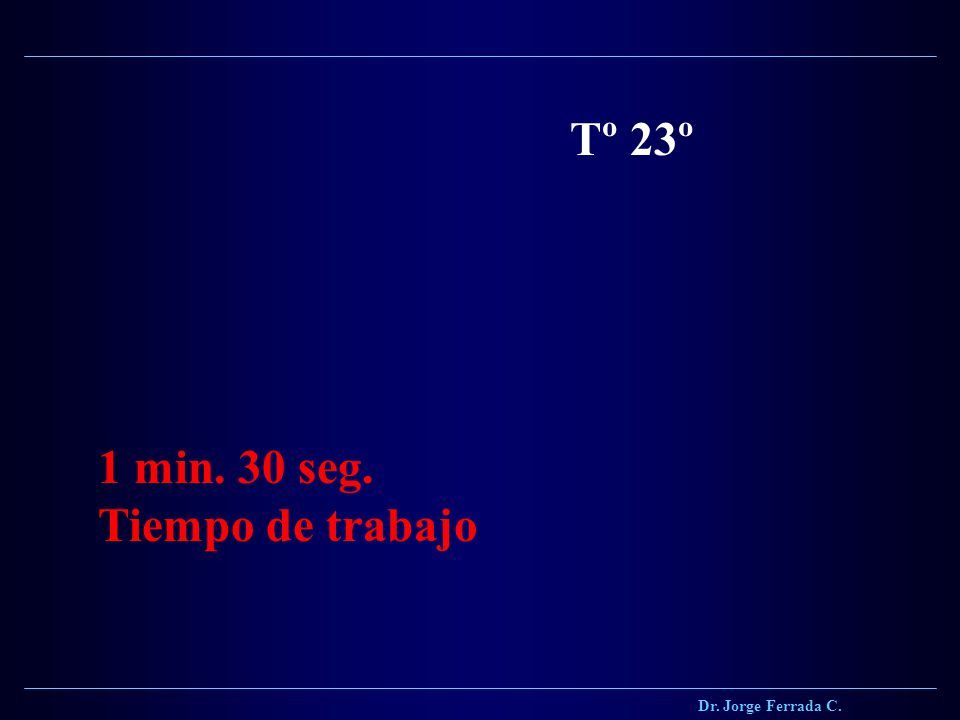

20 Dr. Jorge Ferrada C. Tº 23º 1 min. 30 seg. Tiempo de trabajo

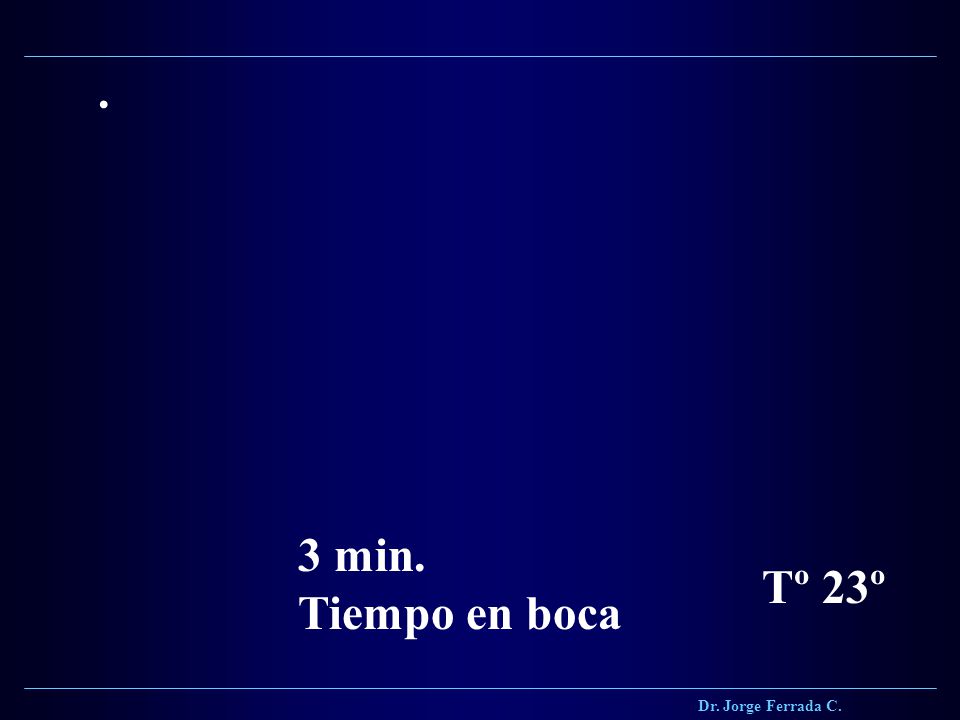

21 Dr. Jorge Ferrada C. . 3 min. Tiempo en boca Tº 23º

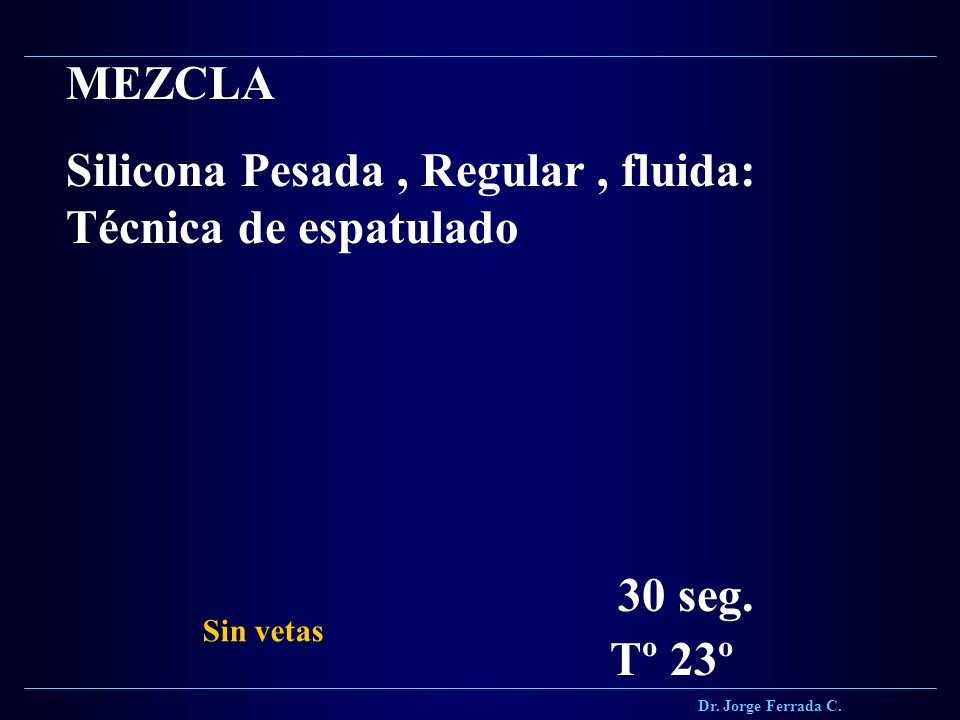

22 Silicona Pesada , Regular , fluida: Técnica de espatulado
Dr. Jorge Ferrada C. MEZCLA Silicona Pesada , Regular , fluida: Técnica de espatulado 30 seg. Sin vetas Tº 23º

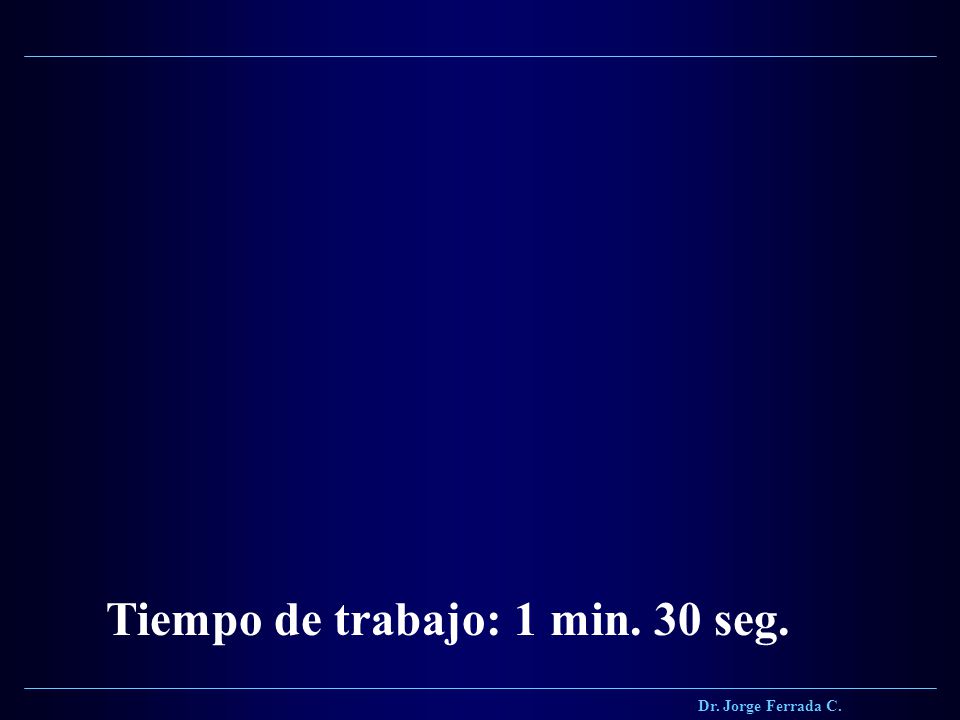

23 Tiempo de trabajo: 1 min. 30 seg.
Dr. Jorge Ferrada C. Tiempo de trabajo: 1 min. 30 seg.

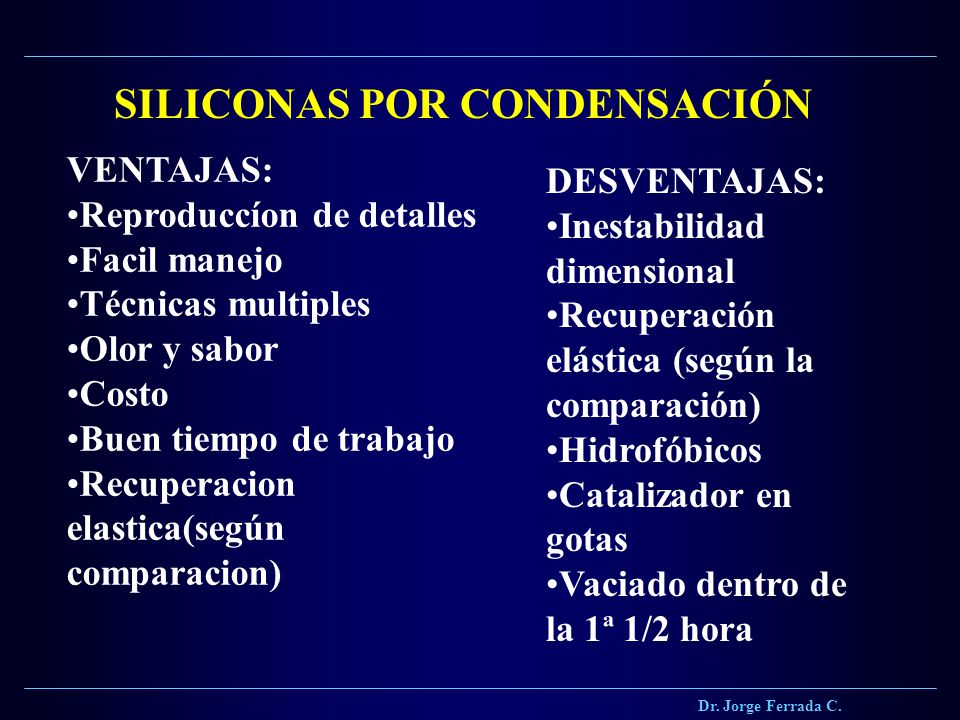

24 SILICONAS POR CONDENSACIÓN
Dr. Jorge Ferrada C. SILICONAS POR CONDENSACIÓN VENTAJAS: Reproduccíon de detalles Facil manejo Técnicas multiples Olor y sabor Costo Buen tiempo de trabajo Recuperacion elastica(según comparacion) DESVENTAJAS: Inestabilidad dimensional Recuperación elástica (según la comparación) Hidrofóbicos Catalizador en gotas Vaciado dentro de la 1ª 1/2 hora

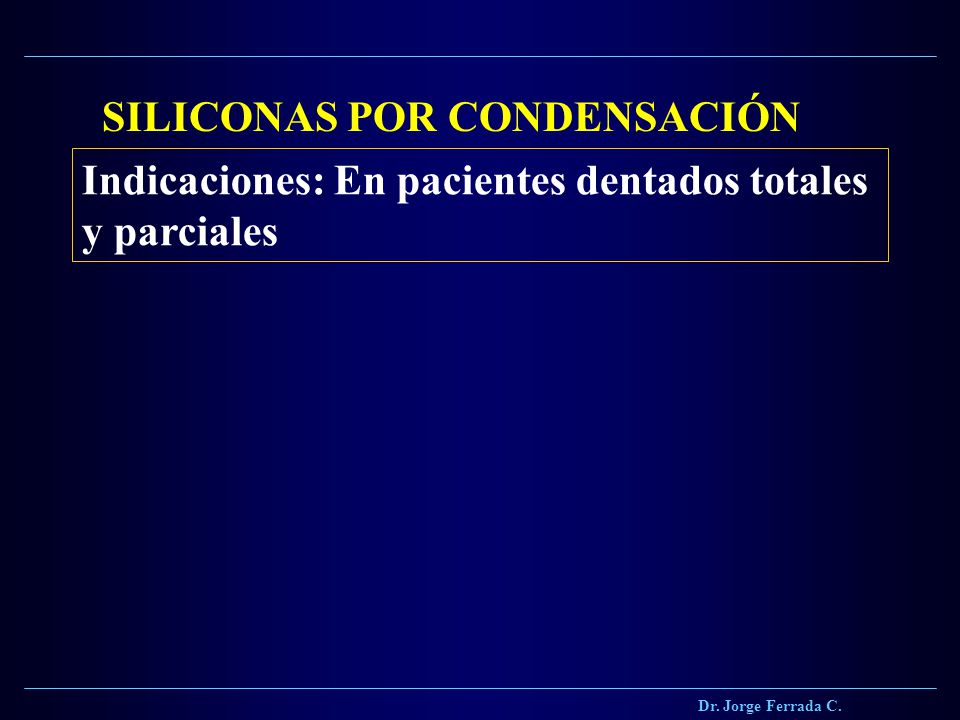

25 SILICONAS POR CONDENSACIÓN
Dr. Jorge Ferrada C. SILICONAS POR CONDENSACIÓN Indicaciones: En pacientes dentados totales y parciales

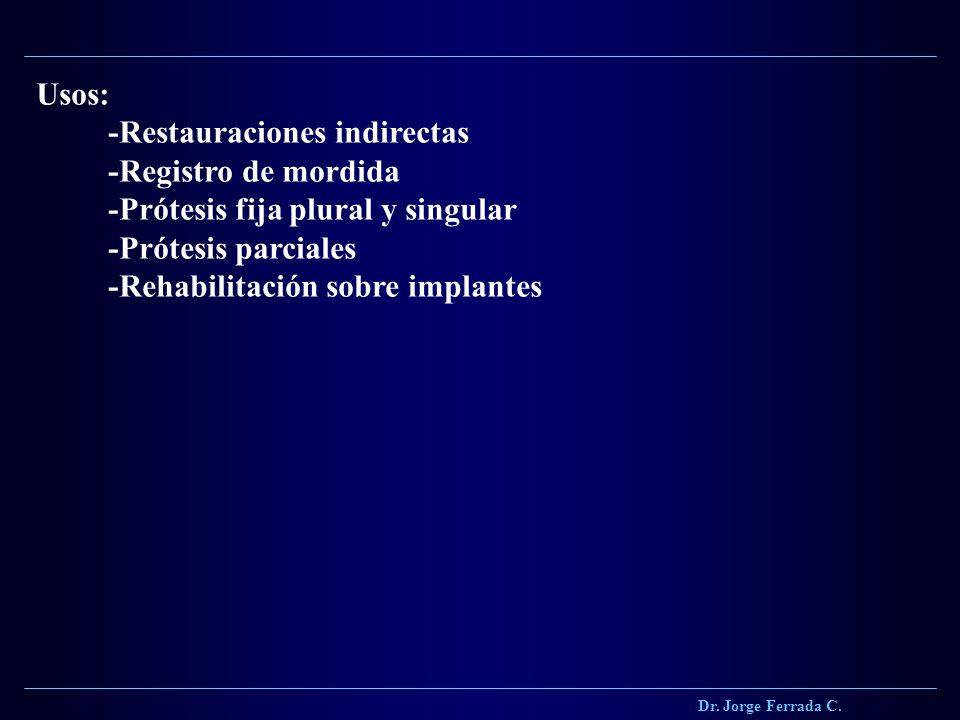

26 -Restauraciones indirectas -Registro de mordida
Dr. Jorge Ferrada C. Usos: -Restauraciones indirectas -Registro de mordida -Prótesis fija plural y singular -Prótesis parciales -Rehabilitación sobre implantes

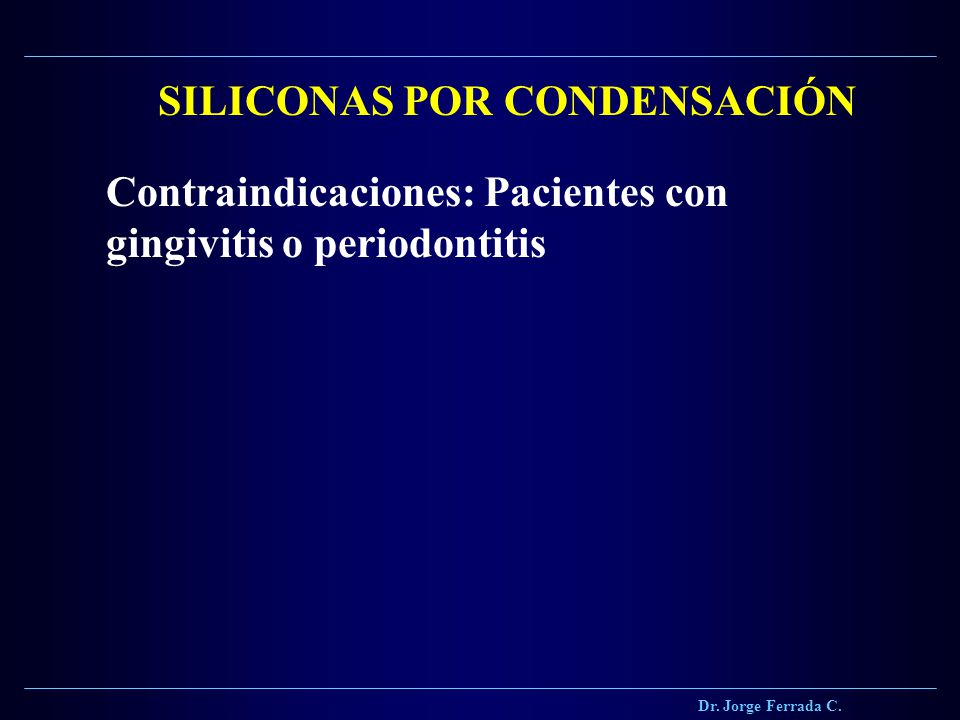

27 SILICONAS POR CONDENSACIÓN
Dr. Jorge Ferrada C. SILICONAS POR CONDENSACIÓN Contraindicaciones: Pacientes con gingivitis o periodontitis

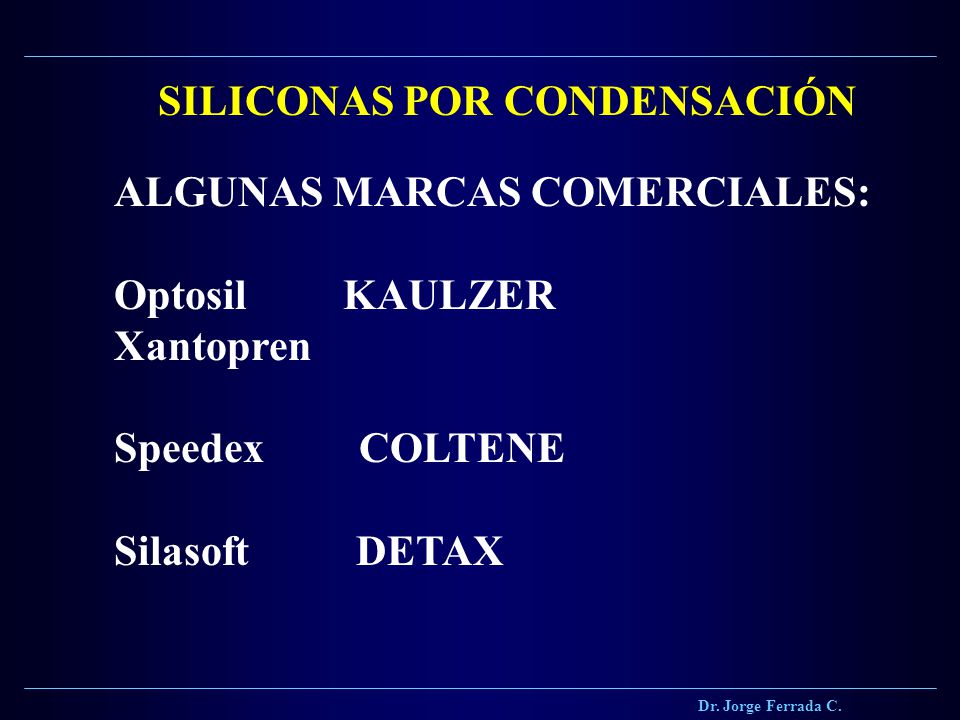

28 SILICONAS POR CONDENSACIÓN
Dr. Jorge Ferrada C. SILICONAS POR CONDENSACIÓN ALGUNAS MARCAS COMERCIALES: Optosil KAULZER Xantopren Speedex COLTENE Silasoft DETAX

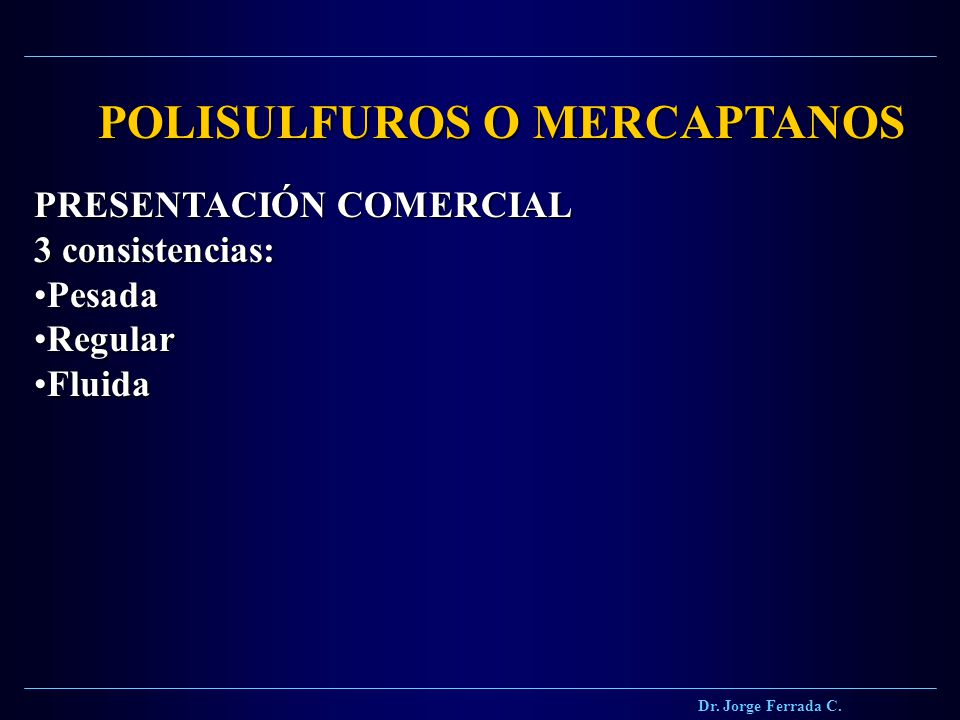

29 POLISULFUROS O MERCAPTANOS
Dr. Jorge Ferrada C. PRESENTACIÓN COMERCIAL 3 consistencias: Pesada Regular Fluida

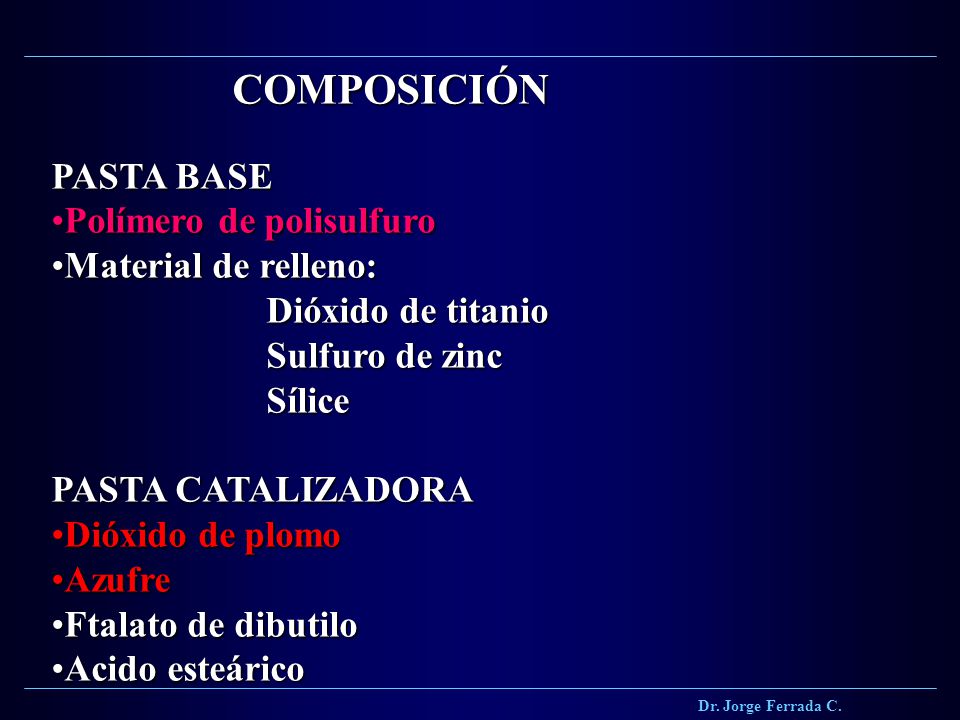

30 COMPOSICIÓN PASTA BASE Polímero de polisulfuro Material de relleno:
Dr. Jorge Ferrada C. COMPOSICIÓN PASTA BASE Polímero de polisulfuro Material de relleno: Dióxido de titanio Sulfuro de zinc Sílice PASTA CATALIZADORA Dióxido de plomo Azufre Ftalato de dibutilo Acido esteárico

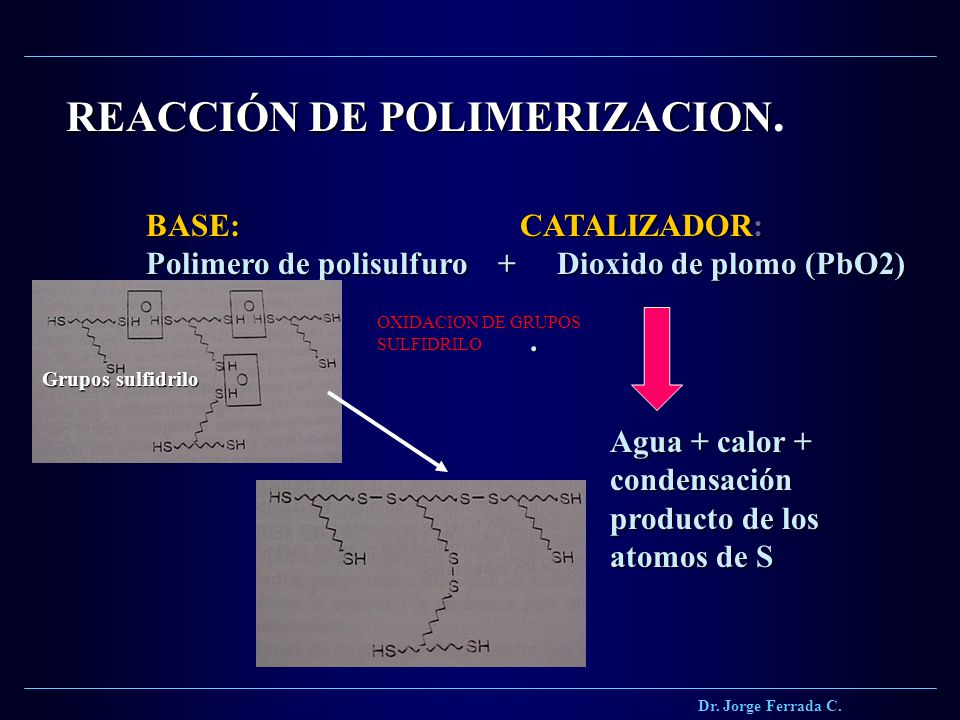

31 REACCIÓN DE POLIMERIZACION.
Dr. Jorge Ferrada C. REACCIÓN DE POLIMERIZACION. BASE: CATALIZADOR: Polimero de polisulfuro Dioxido de plomo (PbO2) . OXIDACION DE GRUPOS SULFIDRILO Grupos sulfidrilo Agua + calor + condensación producto de los atomos de S

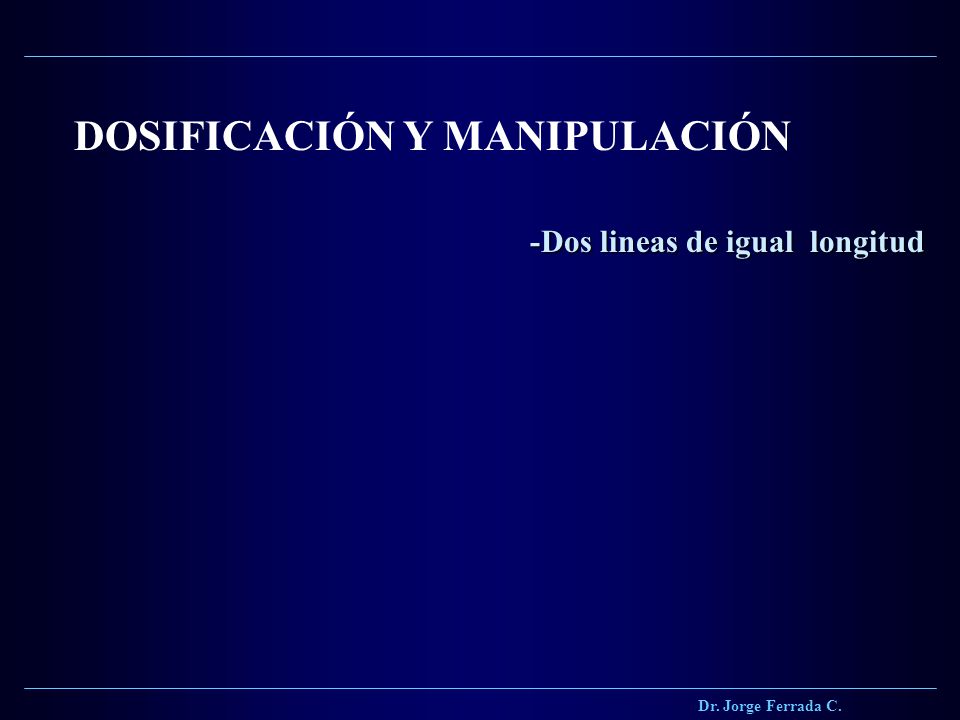

32 DOSIFICACIÓN Y MANIPULACIÓN
Dr. Jorge Ferrada C. DOSIFICACIÓN Y MANIPULACIÓN -Dos lineas de igual longitud

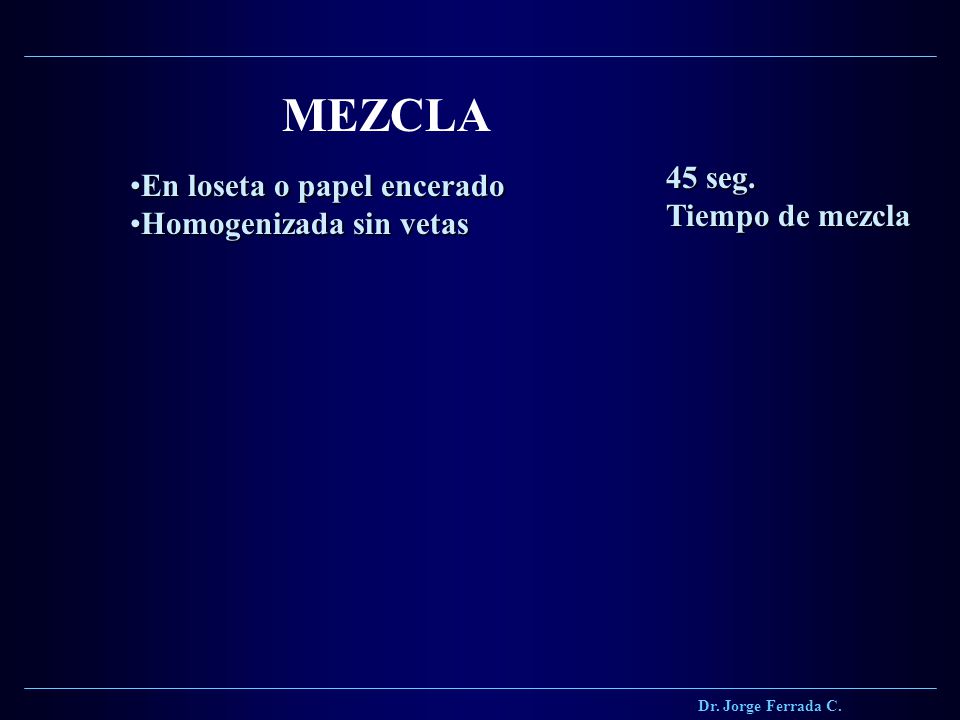

33 MEZCLA 45 seg. En loseta o papel encerado Tiempo de mezcla
Dr. Jorge Ferrada C. MEZCLA 45 seg. Tiempo de mezcla En loseta o papel encerado Homogenizada sin vetas

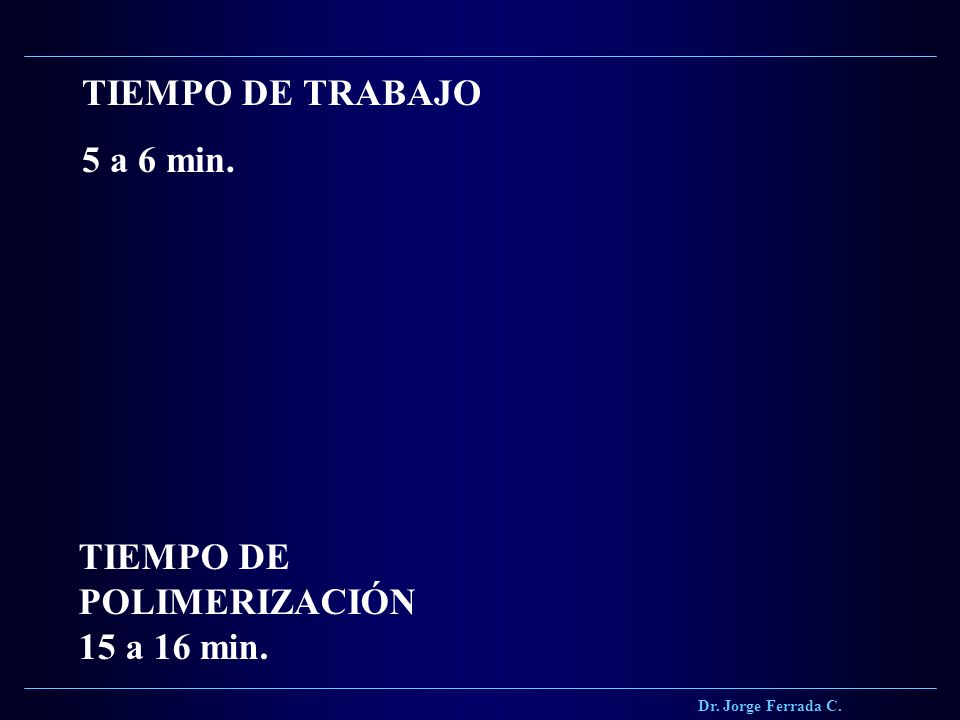

34 TIEMPO DE POLIMERIZACIÓN 15 a 16 min.
Dr. Jorge Ferrada C. TIEMPO DE TRABAJO 5 a 6 min. TIEMPO DE POLIMERIZACIÓN 15 a 16 min.

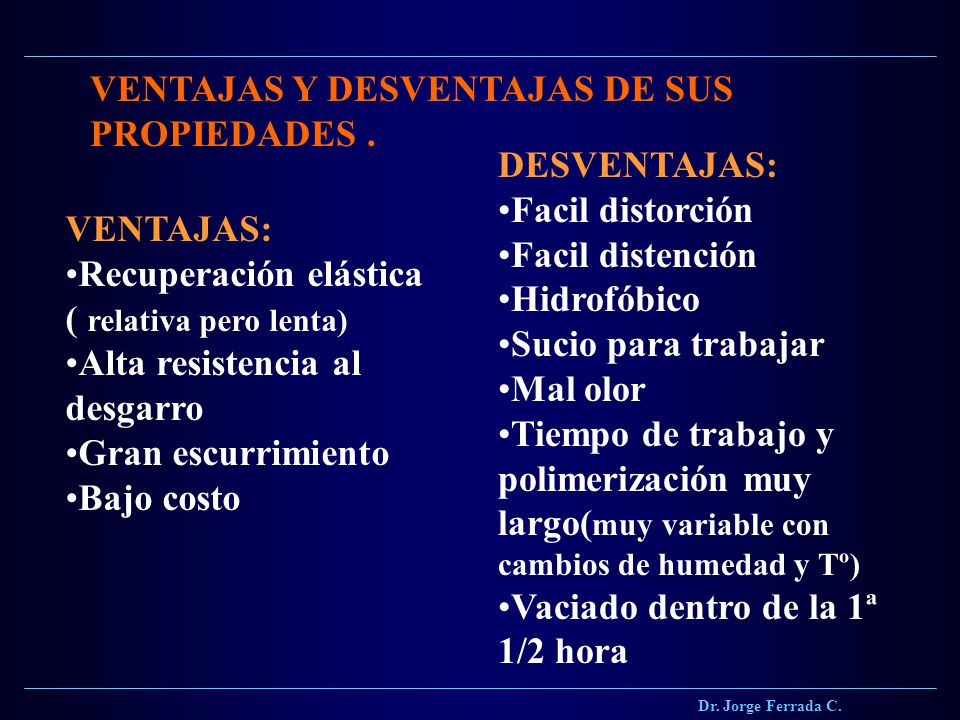

35 VENTAJAS Y DESVENTAJAS DE SUS PROPIEDADES .
Dr. Jorge Ferrada C. VENTAJAS Y DESVENTAJAS DE SUS PROPIEDADES . DESVENTAJAS: Facil distorción Facil distención Hidrofóbico Sucio para trabajar Mal olor Tiempo de trabajo y polimerización muy largo(muy variable con cambios de humedad y Tº) Vaciado dentro de la 1ª 1/2 hora VENTAJAS: Recuperación elástica ( relativa pero lenta) Alta resistencia al desgarro Gran escurrimiento Bajo costo

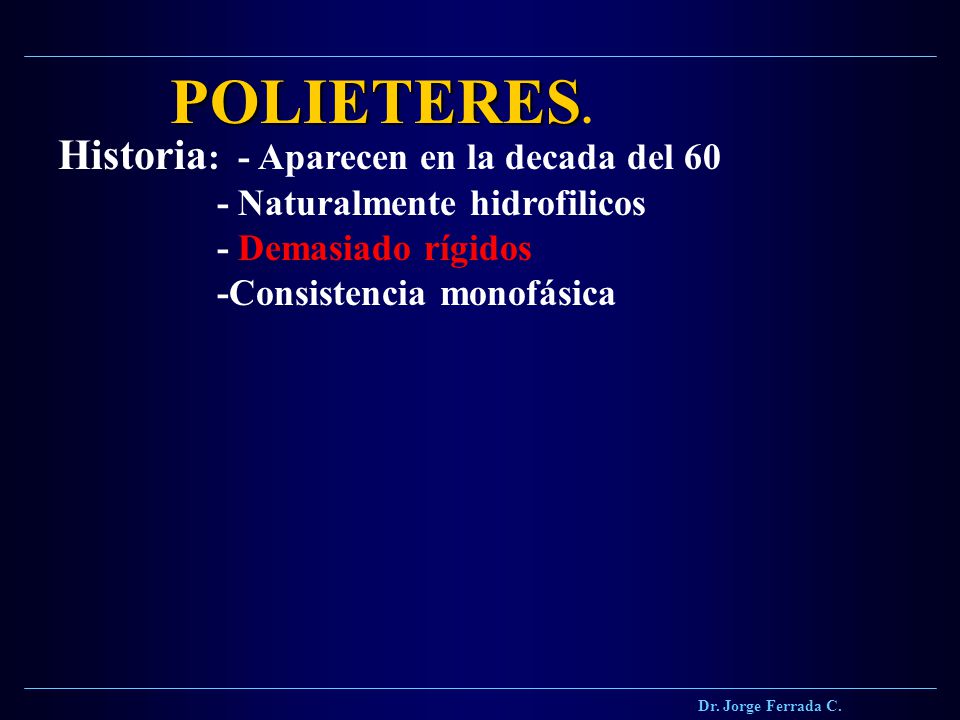

36 POLIETERES. Historia: - Aparecen en la decada del 60
Dr. Jorge Ferrada C. POLIETERES. Historia: - Aparecen en la decada del 60 - Naturalmente hidrofilicos - Demasiado rígidos -Consistencia monofásica

37 POLIETERES. Hoy: - Reducción de dureza final
Dr. Jorge Ferrada C. POLIETERES. Hoy: - Reducción de dureza final - Consistencia modificable - Carácter hidrofilico

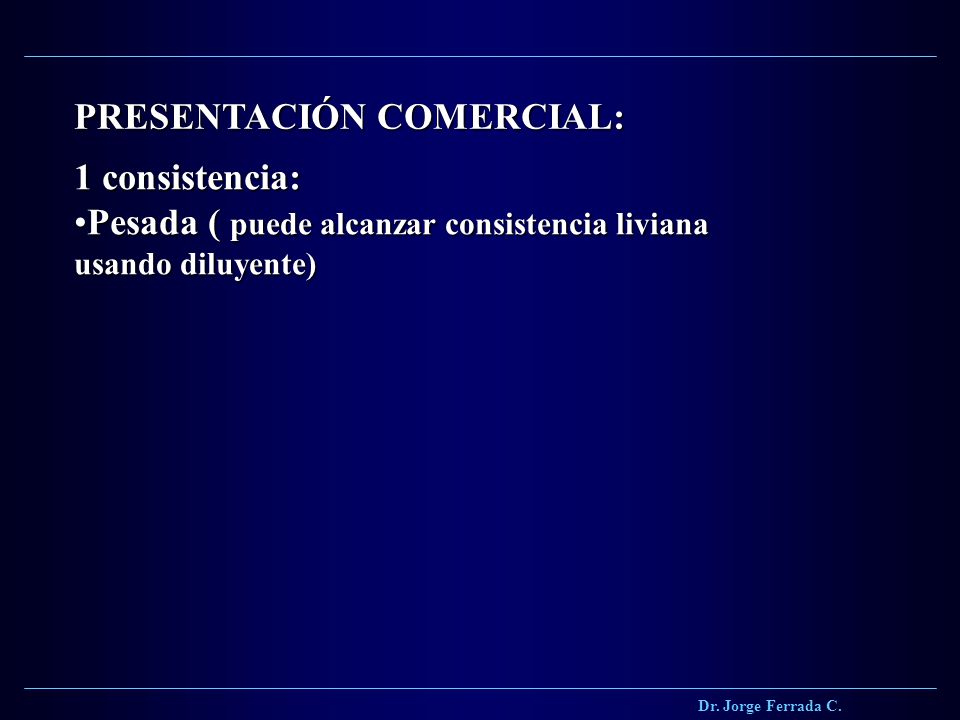

38 PRESENTACIÓN COMERCIAL:
Dr. Jorge Ferrada C. PRESENTACIÓN COMERCIAL: 1 consistencia: Pesada ( puede alcanzar consistencia liviana usando diluyente)

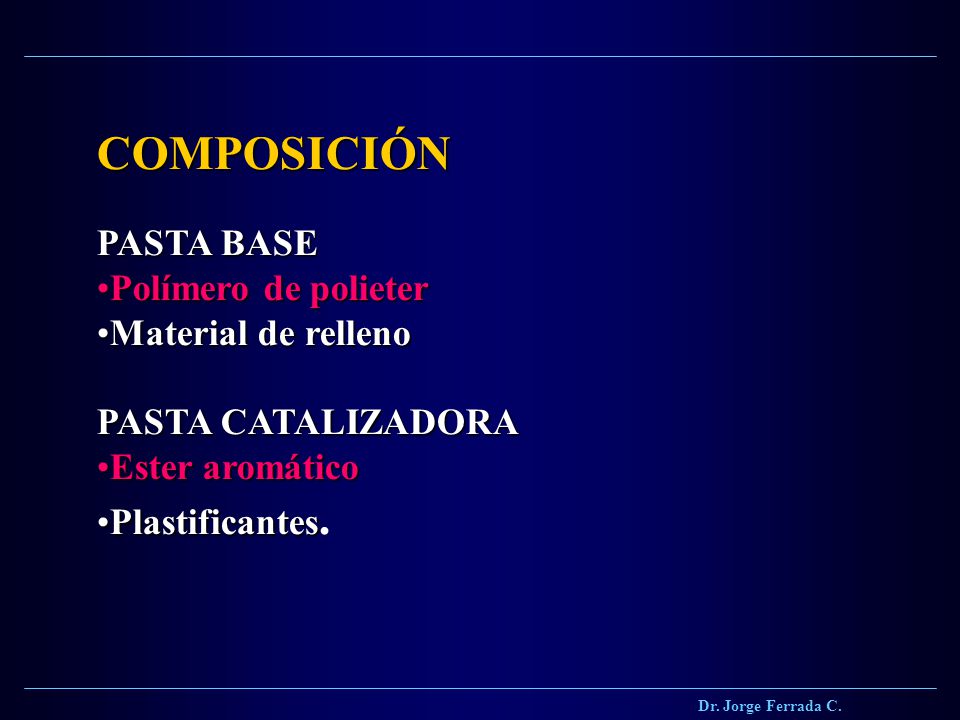

39 COMPOSICIÓN PASTA BASE Polímero de polieter Material de relleno
Dr. Jorge Ferrada C. COMPOSICIÓN PASTA BASE Polímero de polieter Material de relleno PASTA CATALIZADORA Ester aromático Plastificantes.

40 REACCION DE POLIMERIZACIÓN
10 de Abril del 2002 Dr. Jorge Ferrada C. REACCION DE POLIMERIZACIÓN Grupo imino terminal Grupo alquilico Cation+

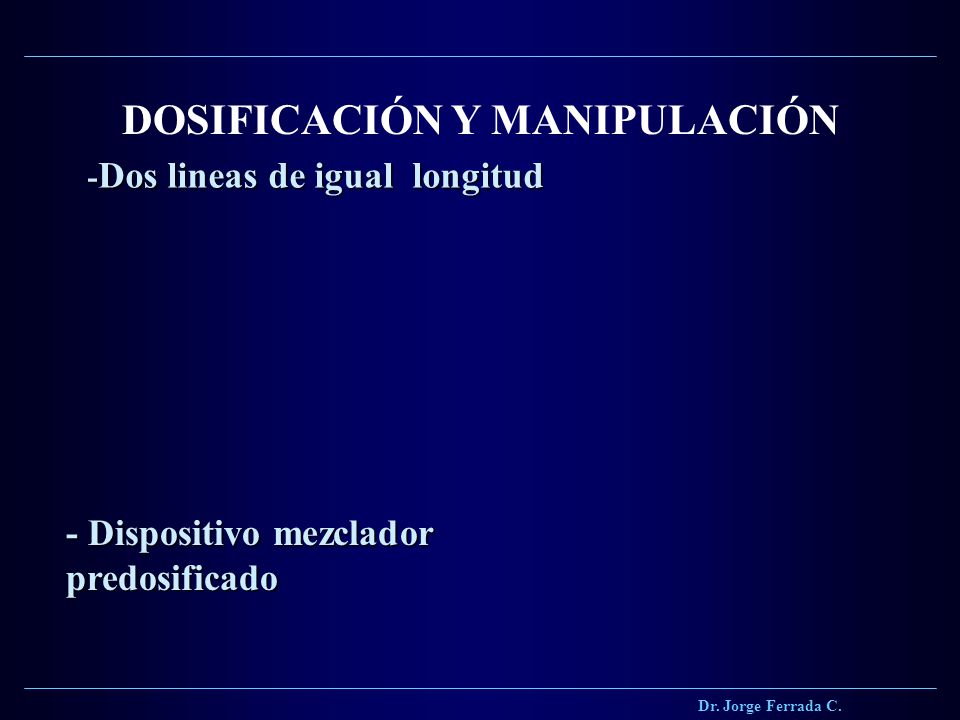

41 DOSIFICACIÓN Y MANIPULACIÓN
Dr. Jorge Ferrada C. DOSIFICACIÓN Y MANIPULACIÓN -Dos lineas de igual longitud - Dispositivo mezclador predosificado

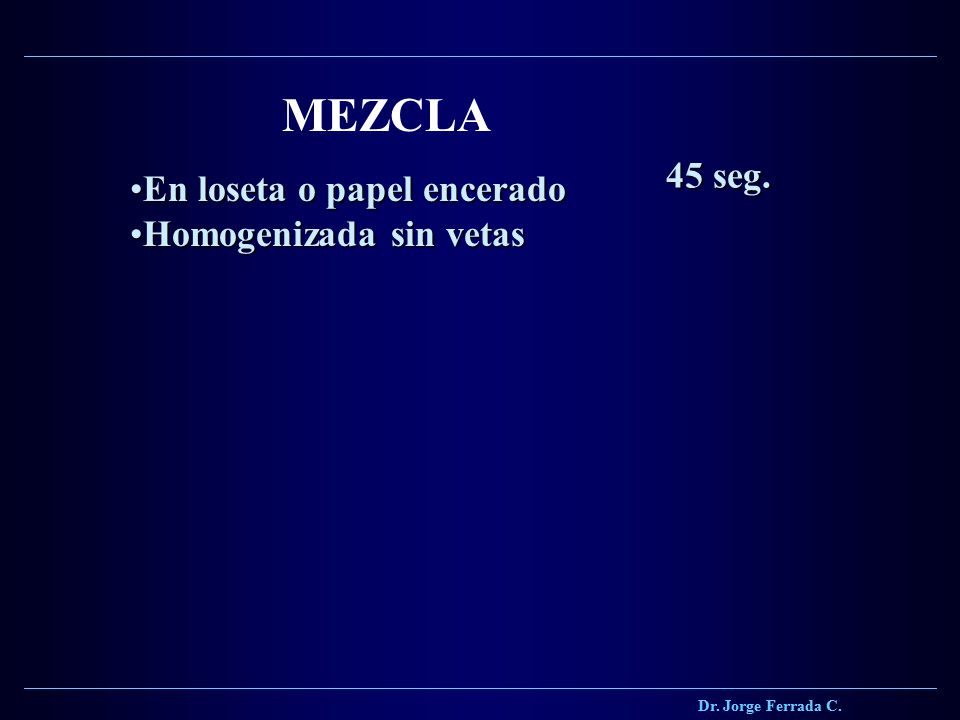

42 MEZCLA 45 seg. En loseta o papel encerado Homogenizada sin vetas
Dr. Jorge Ferrada C. Dr. Jorge Ferrada C. MEZCLA 45 seg. En loseta o papel encerado Homogenizada sin vetas

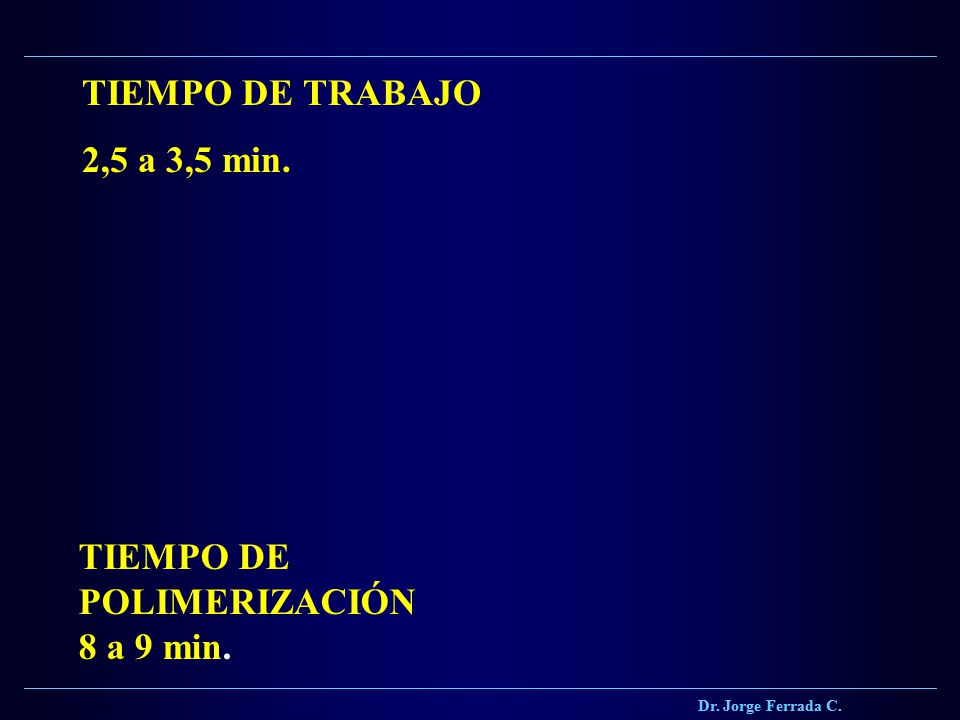

43 TIEMPO DE POLIMERIZACIÓN 8 a 9 min.
Dr. Jorge Ferrada C. Dr. Jorge Ferrada C. TIEMPO DE TRABAJO 2,5 a 3,5 min. TIEMPO DE POLIMERIZACIÓN 8 a 9 min.

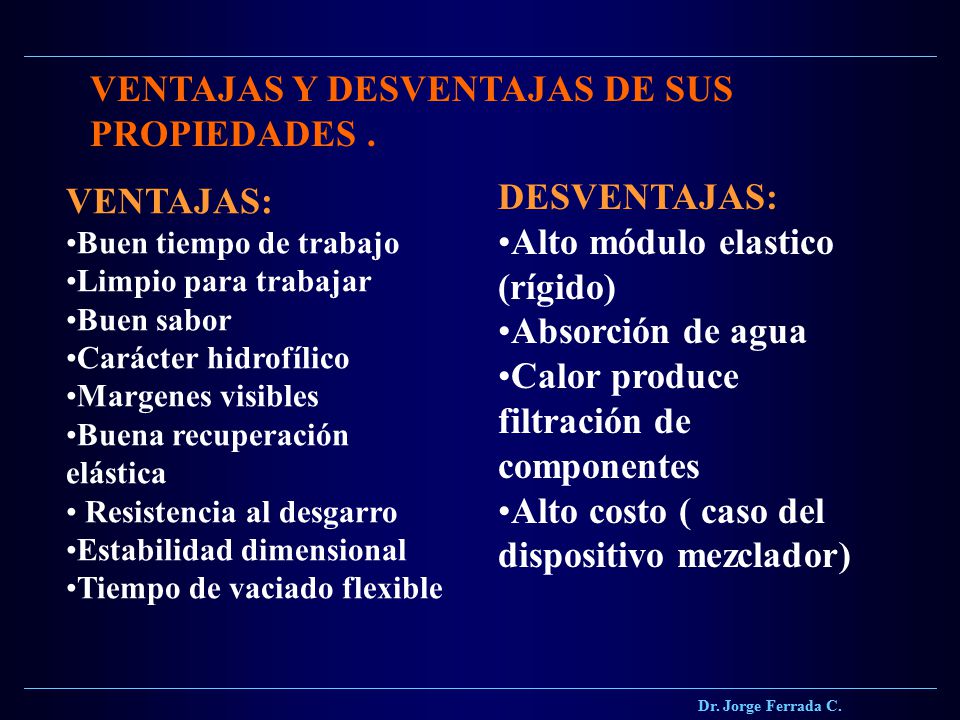

44 VENTAJAS Y DESVENTAJAS DE SUS PROPIEDADES .
Dr. Jorge Ferrada C. Dr. Jorge Ferrada C. VENTAJAS Y DESVENTAJAS DE SUS PROPIEDADES . VENTAJAS: Buen tiempo de trabajo Limpio para trabajar Buen sabor Carácter hidrofílico Margenes visibles Buena recuperación elástica Resistencia al desgarro Estabilidad dimensional Tiempo de vaciado flexible DESVENTAJAS: Alto módulo elastico (rígido) Absorción de agua Calor produce filtración de componentes Alto costo ( caso del dispositivo mezclador)
