1 ACADEMIA ANALISIS INCENDIO FALABELLA 9 NOVIEMBRE 2003

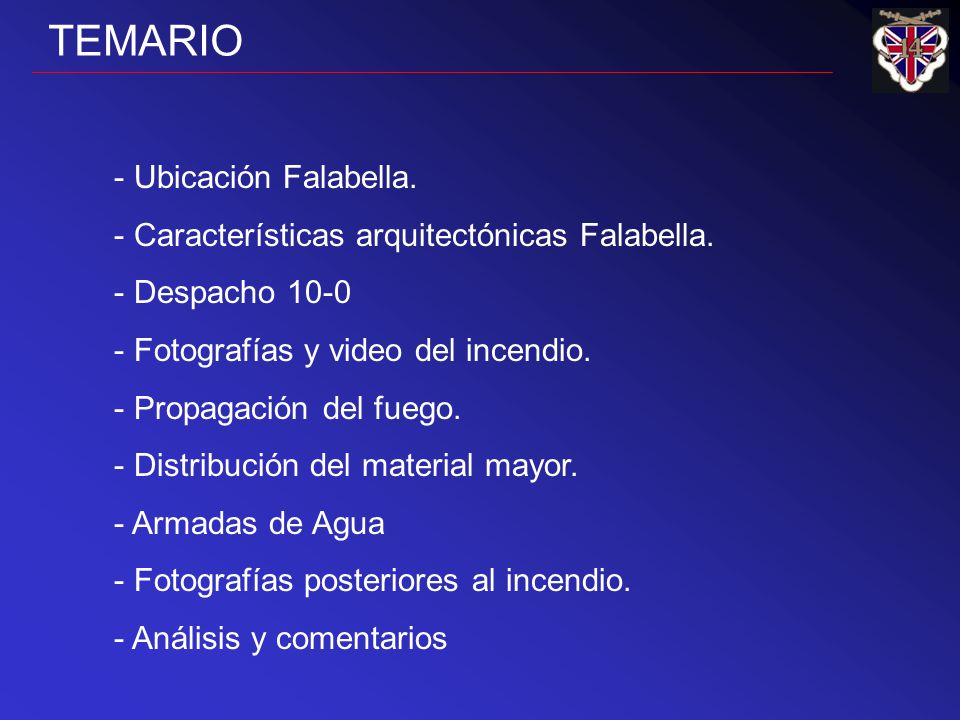

2 TEMARIO - Ubicación Falabella. - Características arquitectónicas Falabella. - Despacho 10-0 - Fotografías y video del incendio. - Propagación del fuego. - Distribución del material mayor. - Armadas de Agua - Fotografías posteriores al incendio. - Análisis y comentarios

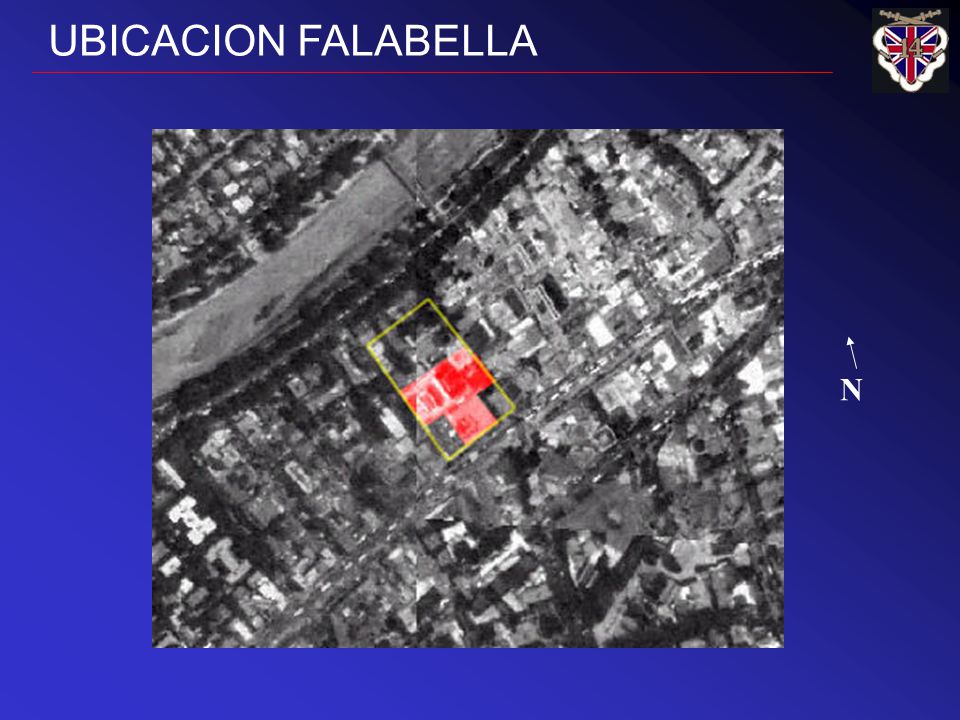

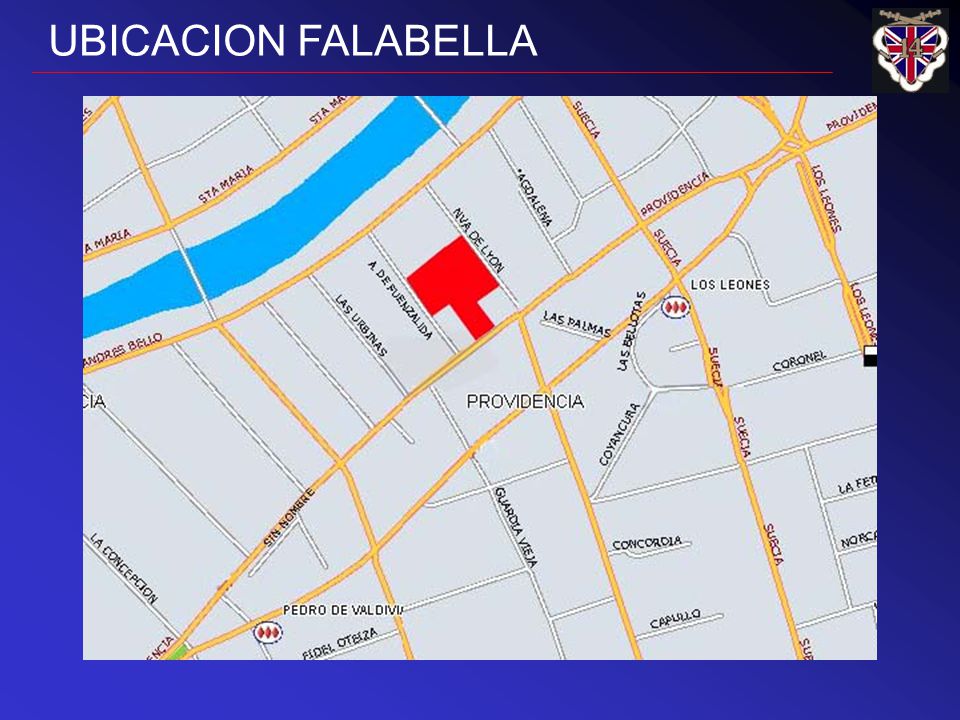

3 UBICACION FALABELLA N

4

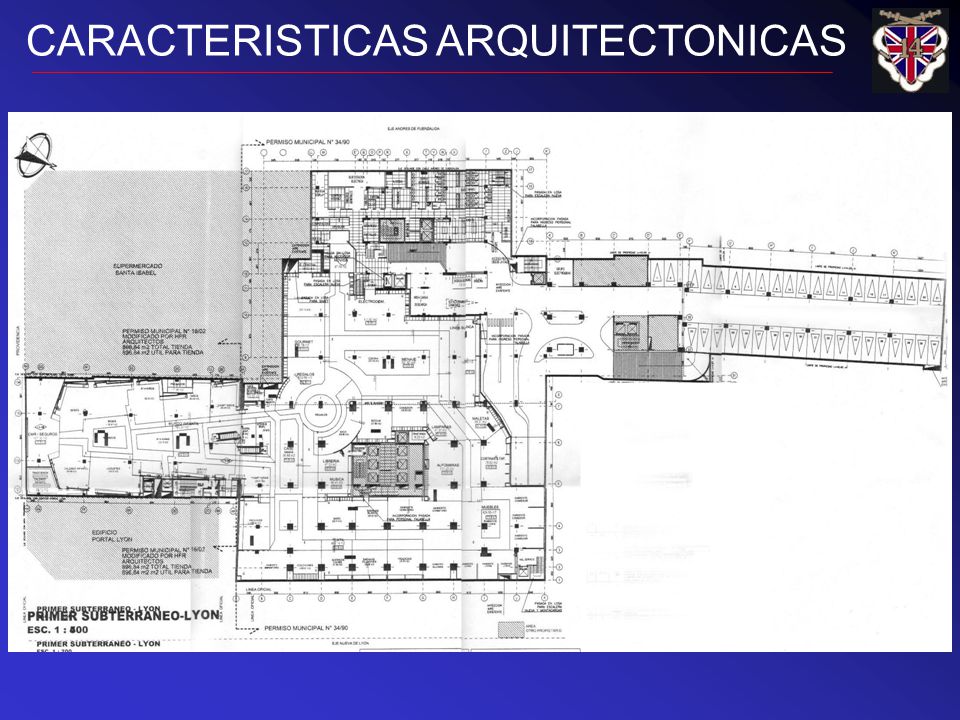

5 CARACTERISTICAS ARQUITECTONICAS

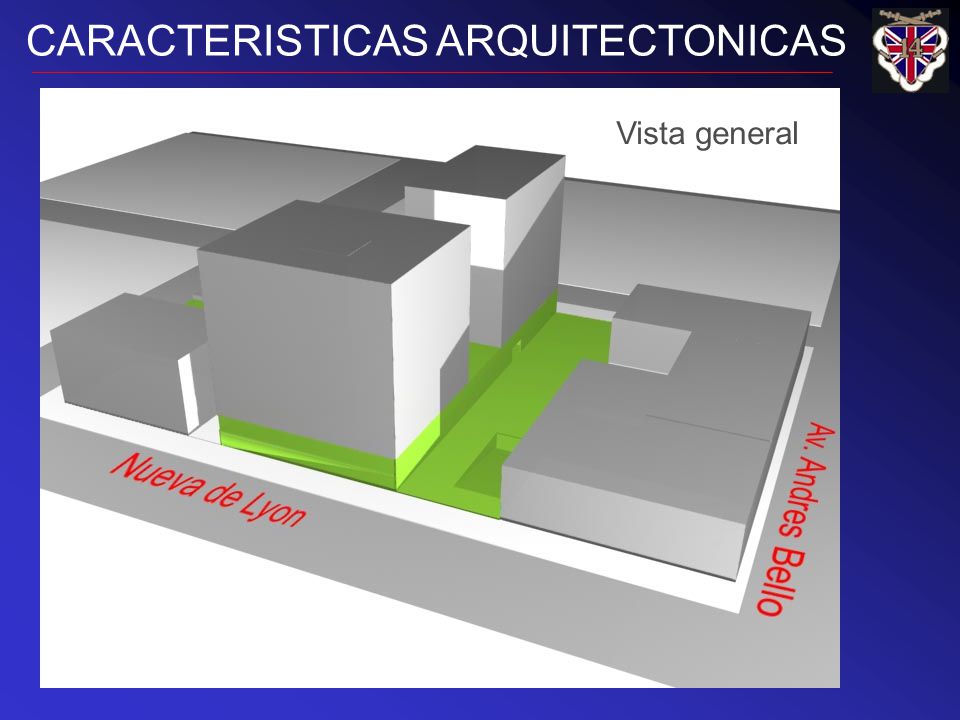

6 N Vista general

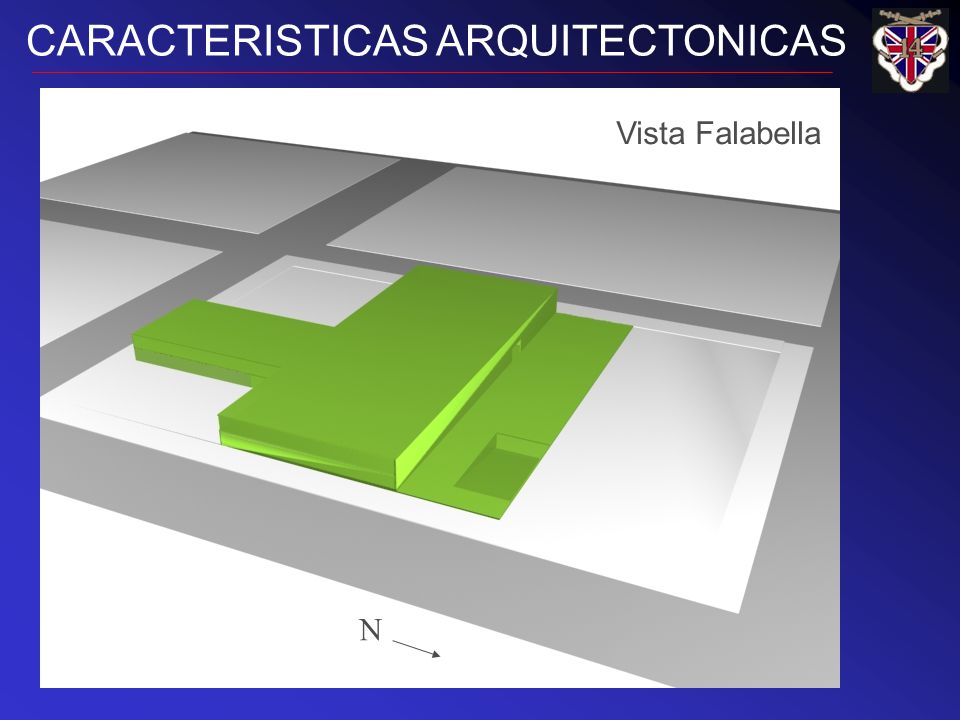

7 CARACTERISTICAS ARQUITECTONICAS N Vista Falabella

8 CARACTERISTICAS ARQUITECTONICAS N Accesos generales

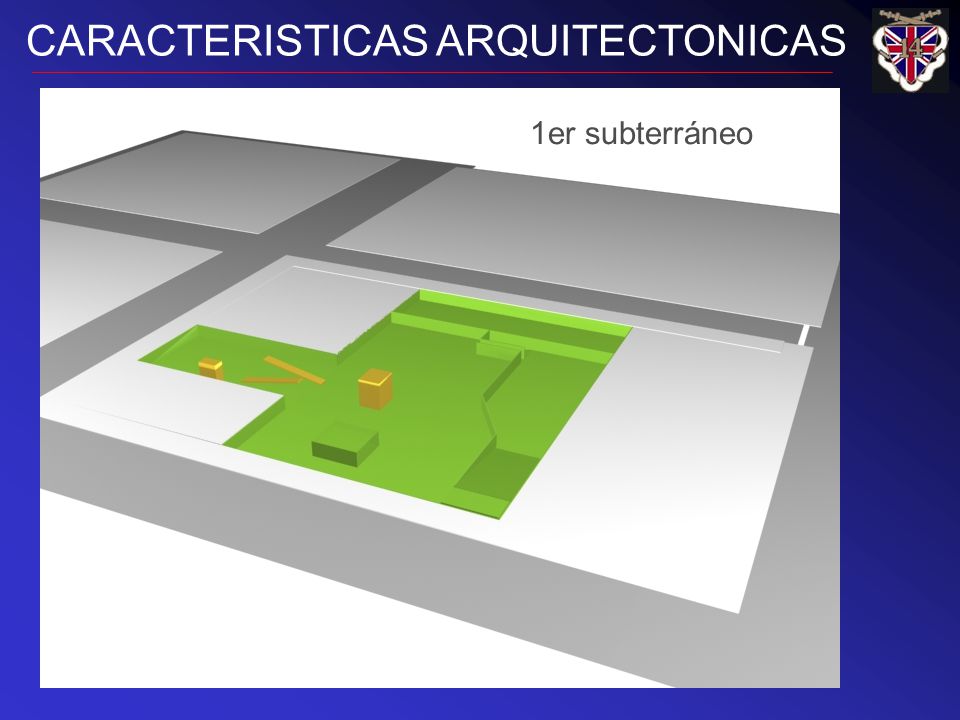

9 CARACTERISTICAS ARQUITECTONICAS 1er subterráneo

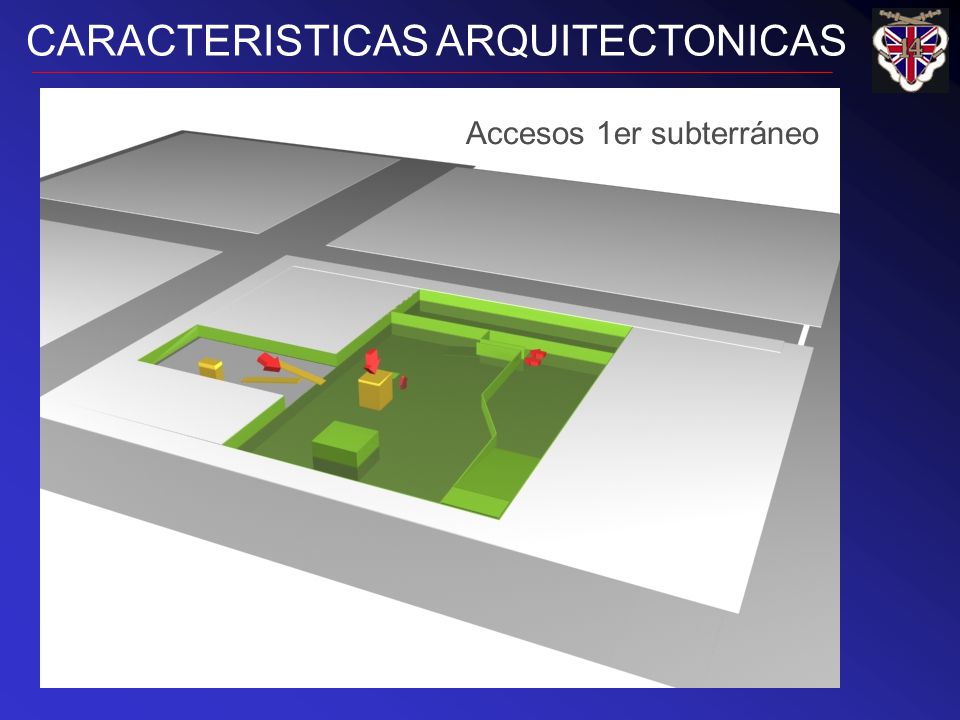

10 CARACTERISTICAS ARQUITECTONICAS Accesos 1er subterráneo

11 CARACTERISTICAS ARQUITECTONICAS 1er Nivel

12 CARACTERISTICAS ARQUITECTONICAS Accesos 1er Nivel

13 CARACTERISTICAS ARQUITECTONICAS 2° Nivel

14 CARACTERISTICAS ARQUITECTONICAS Accesos 2° Nivel

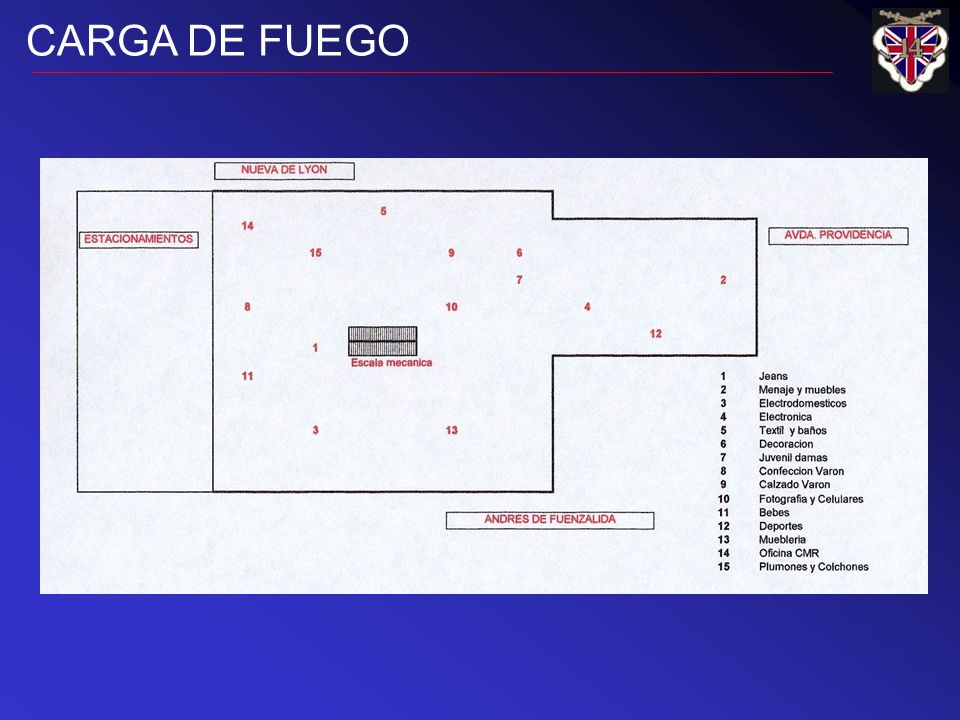

15 CARGA DE FUEGO

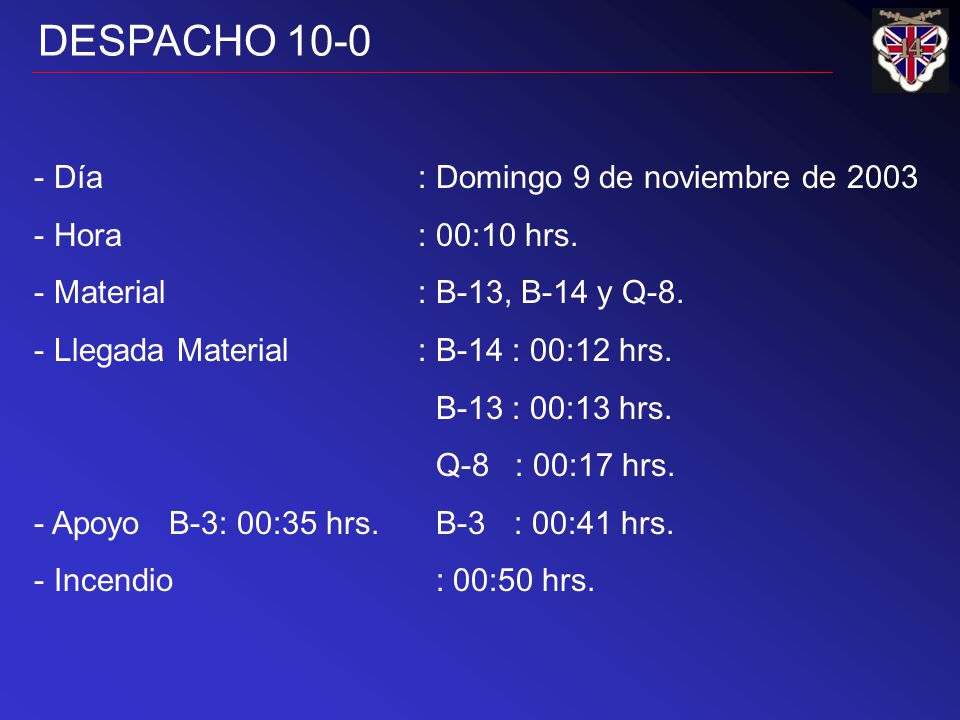

16 DESPACHO 10-0 - Día: Domingo 9 de noviembre de 2003 - Hora: 00:10 hrs. - Material: B-13, B-14 y Q-8. - Llegada Material: B-14 : 00:12 hrs. B-13 : 00:13 hrs. Q-8 : 00:17 hrs. - Apoyo B-3: 00:35 hrs. B-3: 00:41 hrs. - Incendio : 00:50 hrs.

17 - Audio 10-0 DESPACHO 10-0

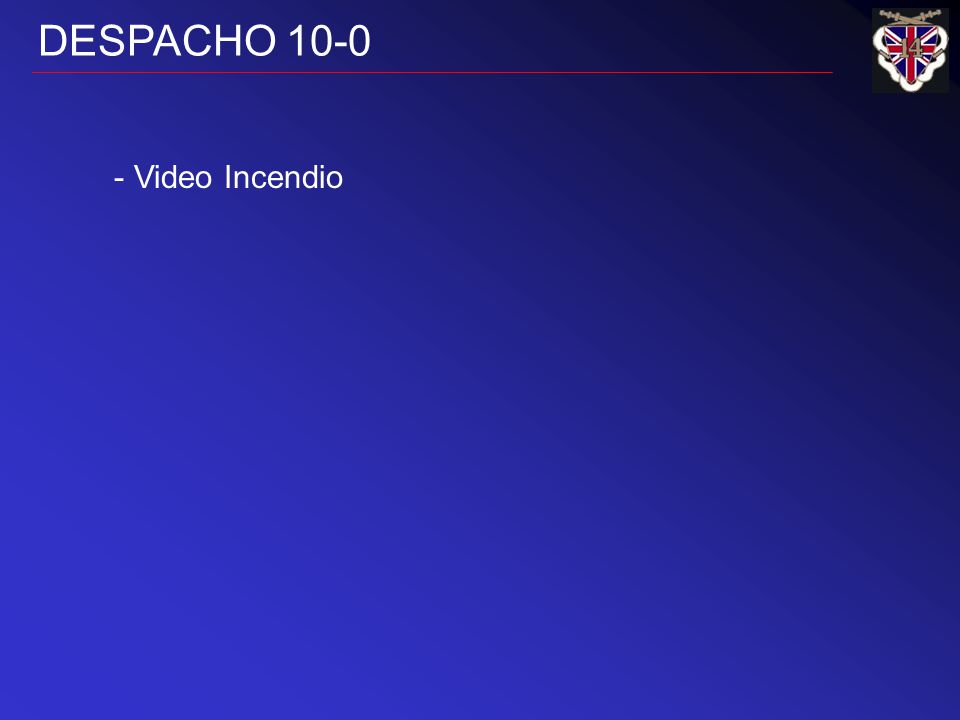

18 - Video Incendio DESPACHO 10-0

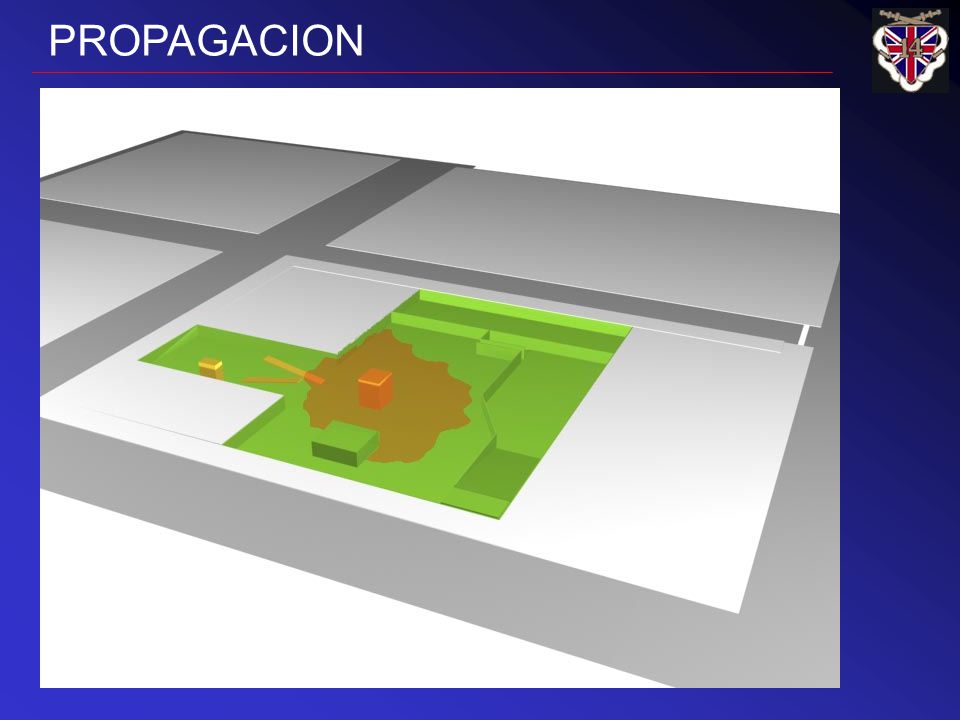

19 PROPAGACION

20

21

22

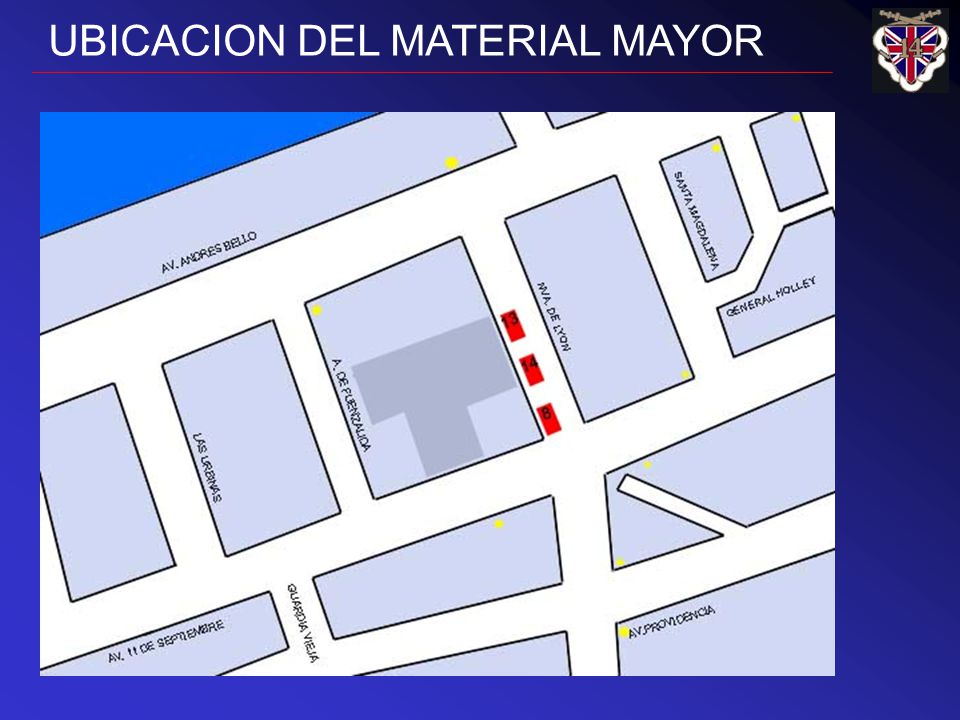

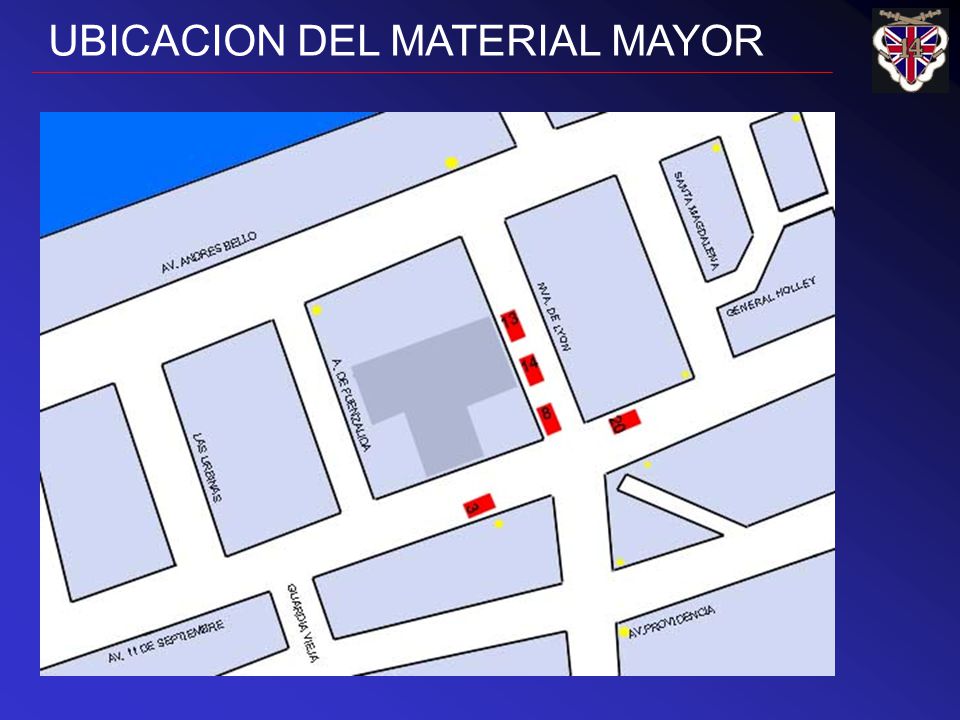

23 UBICACION DEL MATERIAL MAYOR

24

25

26

27

28

29

30

31

32

33

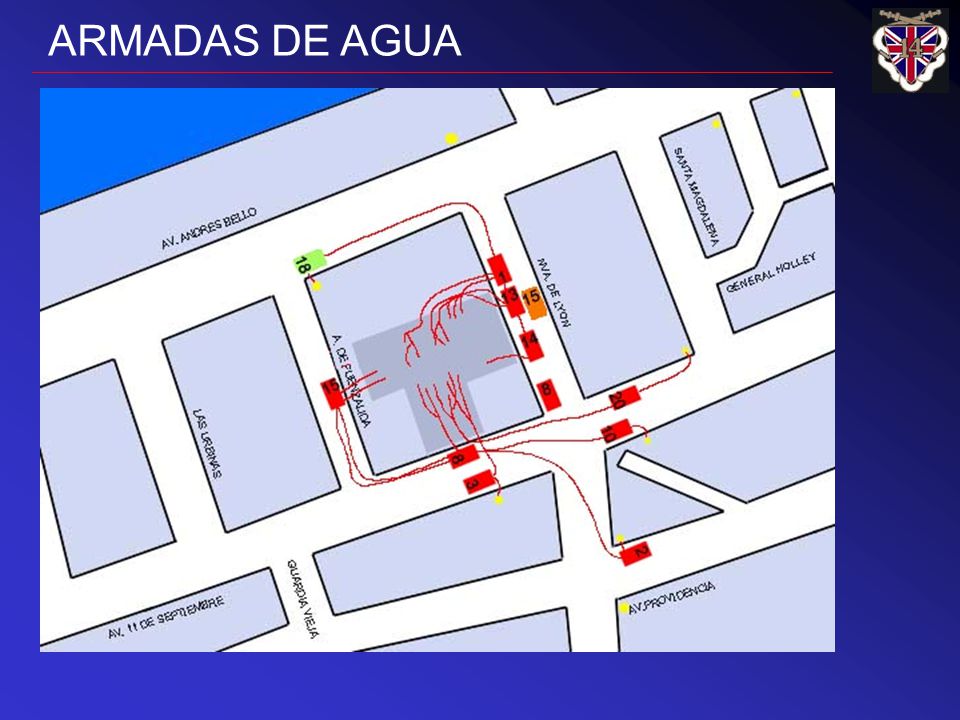

34 ARMADAS DE AGUA

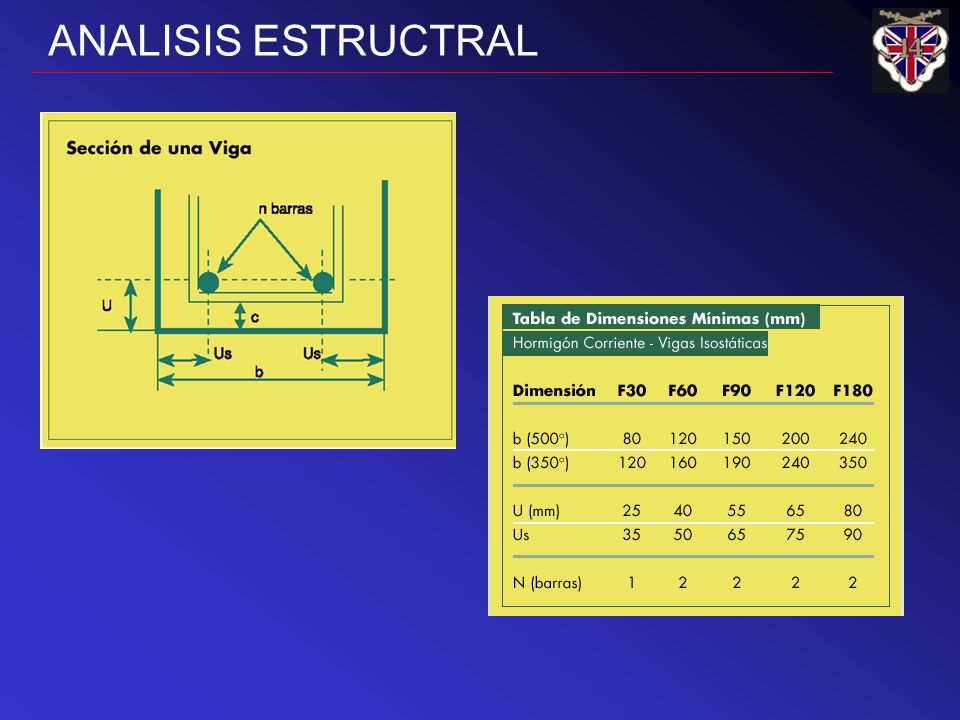

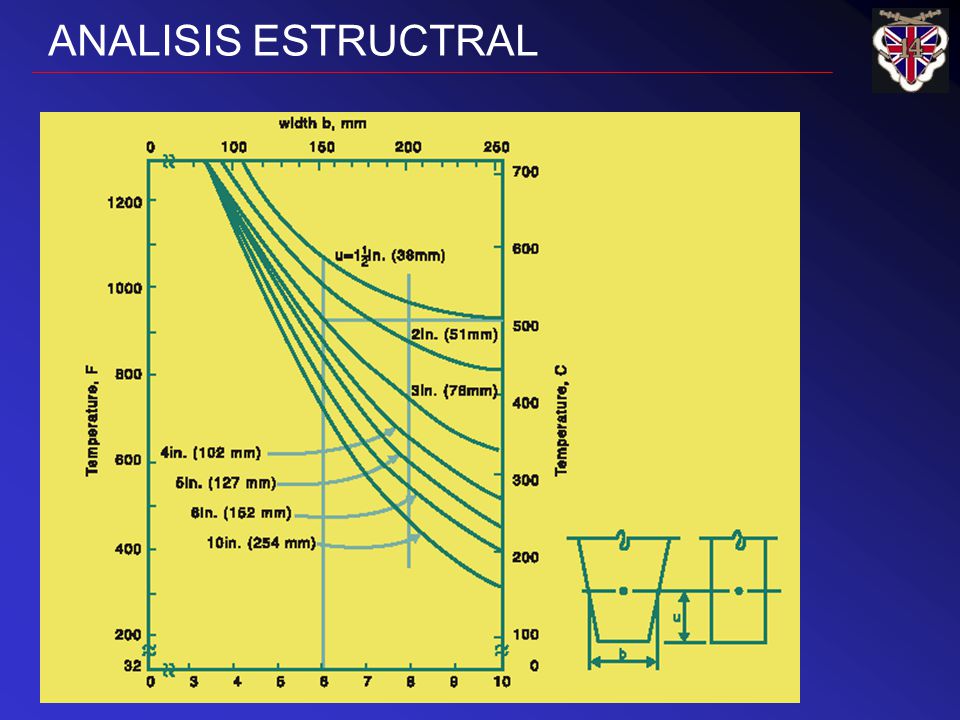

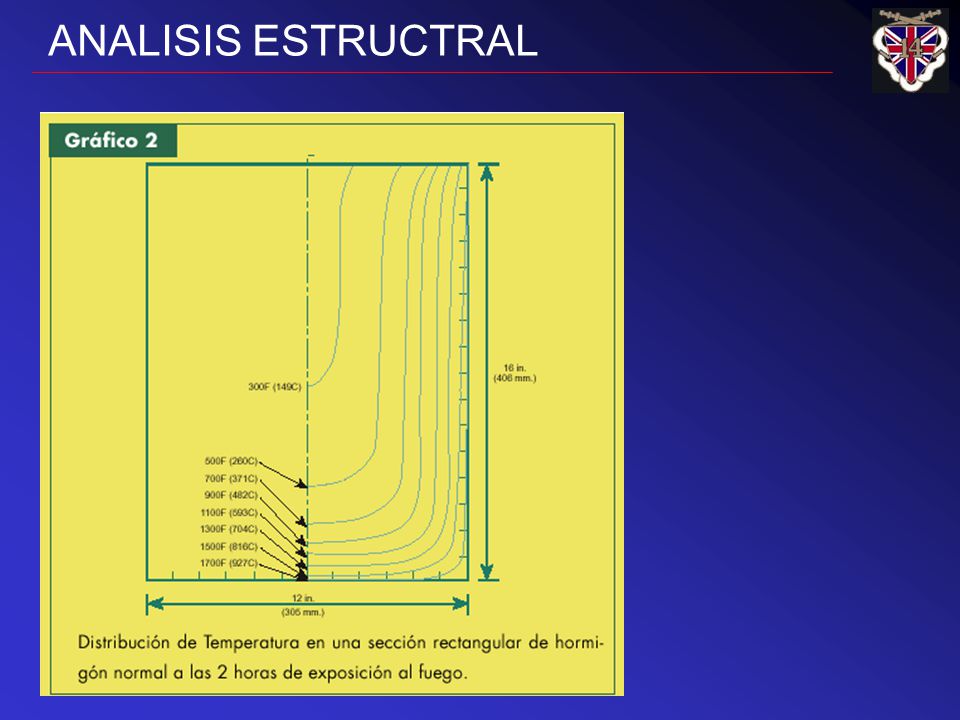

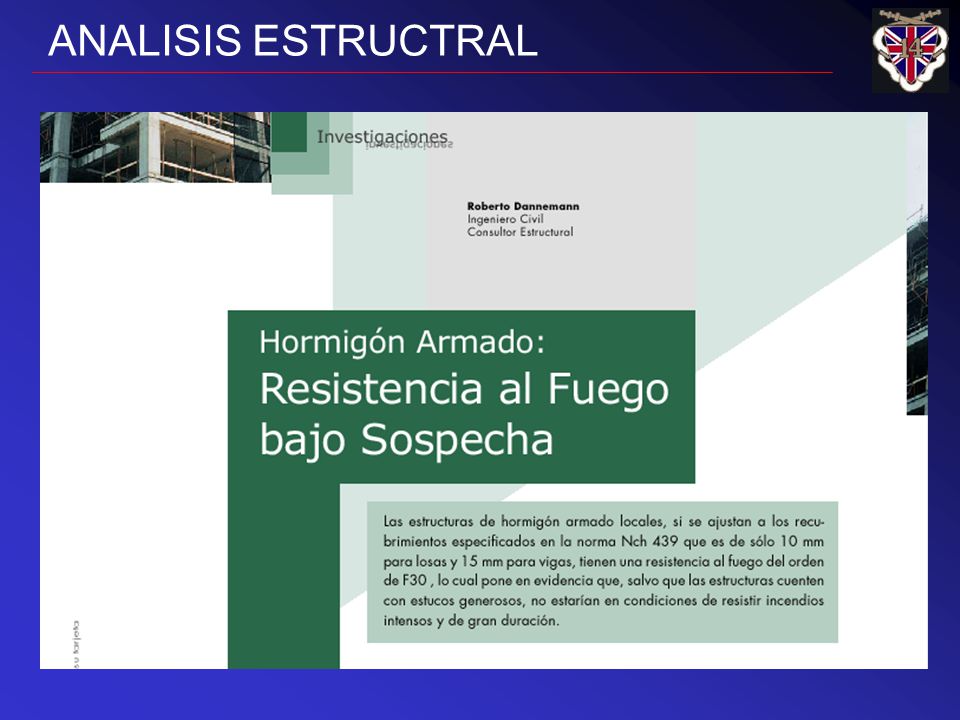

35 ANALISIS ESTRUCTRAL

36

37

38

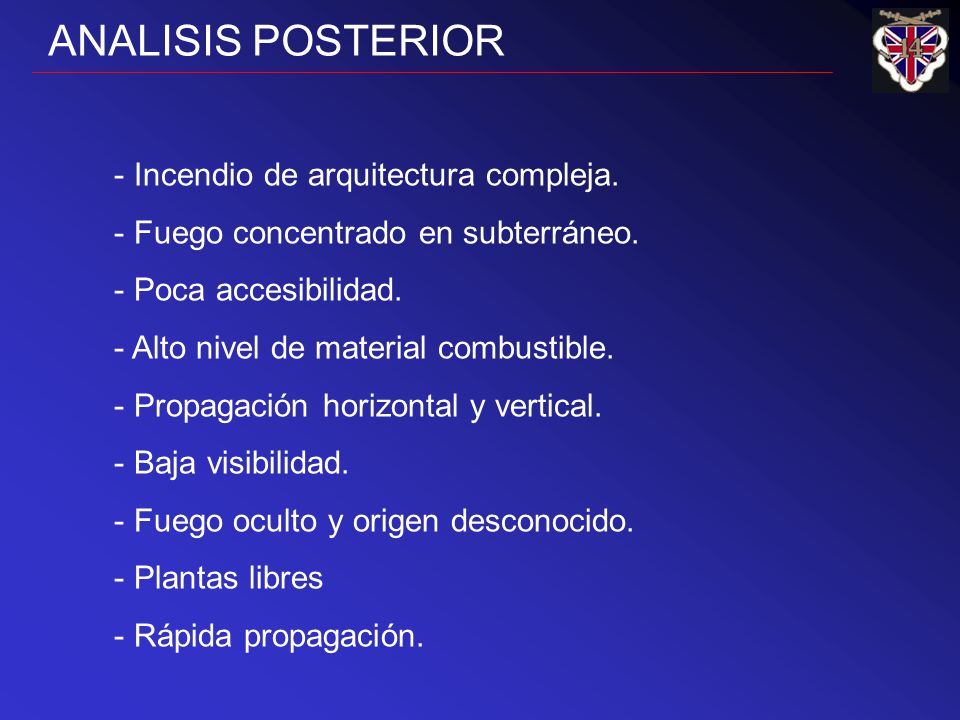

39 ANALISIS POSTERIOR - Incendio de arquitectura compleja. - Fuego concentrado en subterráneo. - Poca accesibilidad. - Alto nivel de material combustible. - Propagación horizontal y vertical. - Baja visibilidad. - Fuego oculto y origen desconocido. - Plantas libres - Rápida propagación.

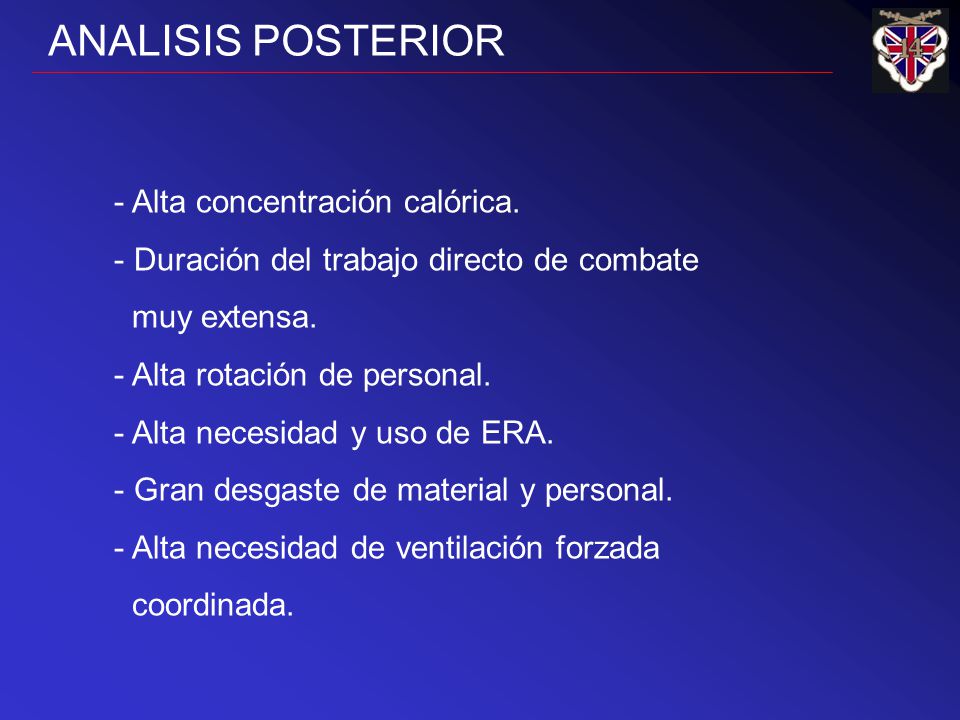

40 ANALISIS POSTERIOR - Alta concentración calórica. - Duración del trabajo directo de combate muy extensa. - Alta rotación de personal. - Alta necesidad y uso de ERA. - Gran desgaste de material y personal. - Alta necesidad de ventilación forzada coordinada.

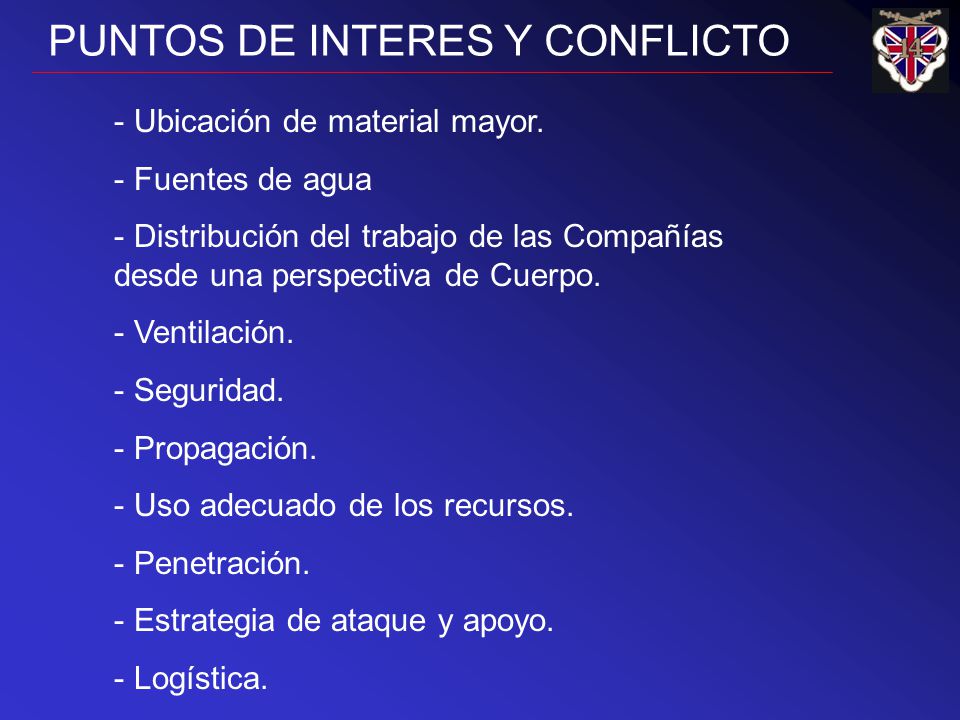

41 PUNTOS DE INTERES Y CONFLICTO - Ubicación de material mayor. - Fuentes de agua - Distribución del trabajo de las Compañías desde una perspectiva de Cuerpo. - Ventilación. - Seguridad. - Propagación. - Uso adecuado de los recursos. - Penetración. - Estrategia de ataque y apoyo. - Logística.

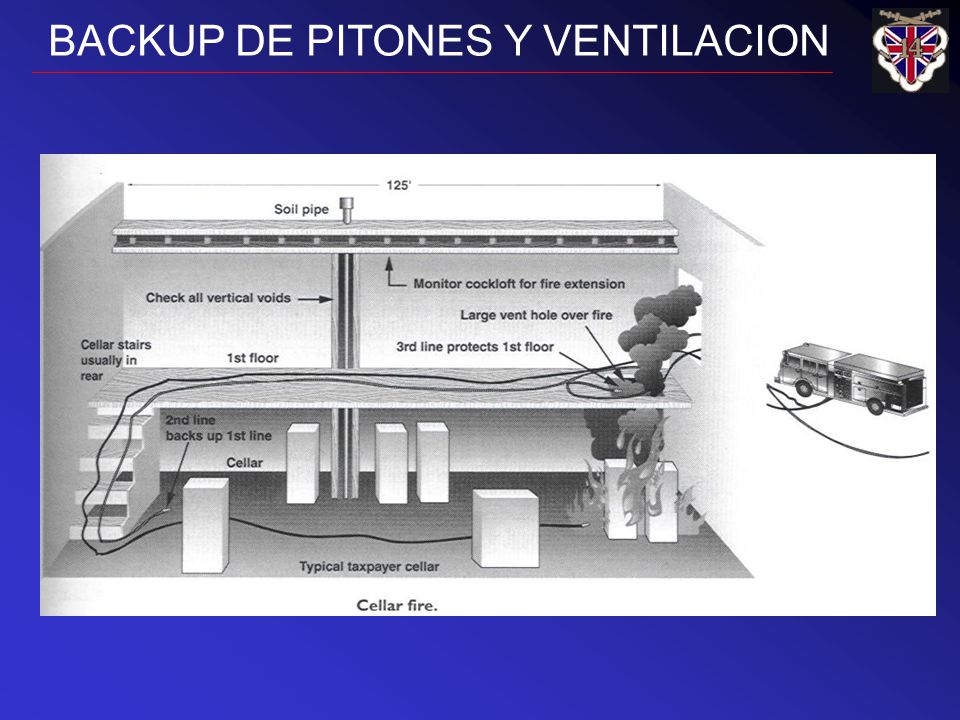

42 BACKUP DE PITONES Y VENTILACION

43 Presentación realizada por el Capitán Andrés Márquez, 14a Compañía. Con la colaboración en gráfica 3D del voluntario 14a Compañía Leonardo Tiso y de la 18a Compañía en el análisis estructural. Noviembre de 2003
