1 Multiplexador SDH de Nueva Generación
DmSTM-1 Multiplexador SDH de Nueva Generación Mapeo SDH

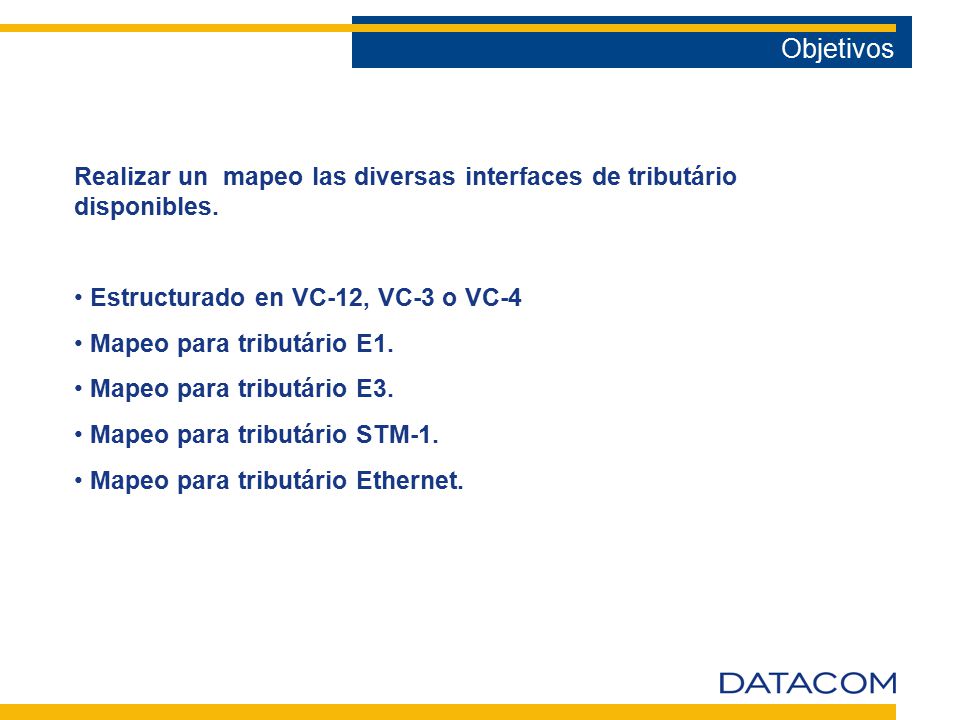

2 Objetivos Realizar un mapeo las diversas interfaces de tributário disponibles. Estructurado en VC-12, VC-3 o VC-4 Mapeo para tributário E1. Mapeo para tributário E3. Mapeo para tributário STM-1. Mapeo para tributário Ethernet.

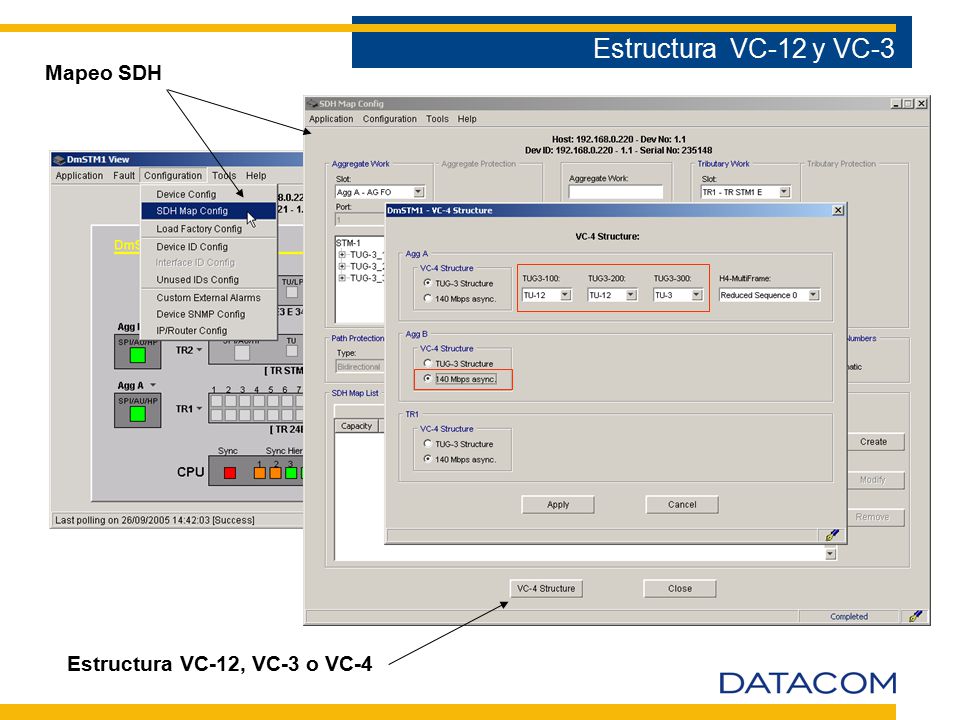

3 Estructura VC-12 y VC-3 Mapeo SDH Estructura VC-12, VC-3 o VC-4

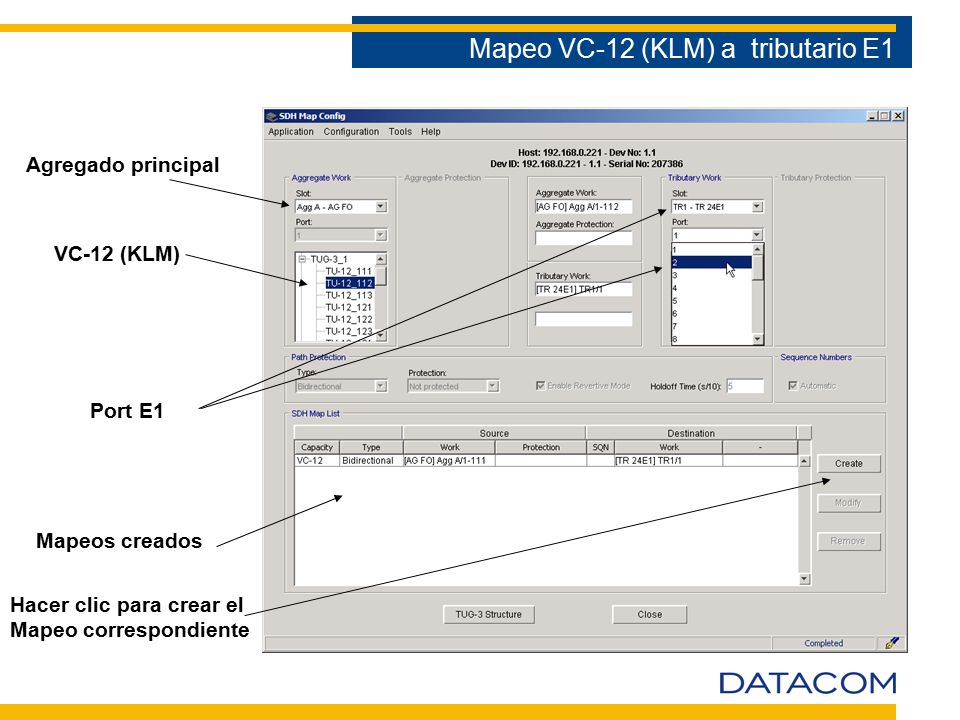

4 Mapeo VC-12 (KLM) a tributario E1
Agregado principal VC-12 (KLM) Port E1 Mapeos creados Hacer clic para crear el Mapeo correspondiente

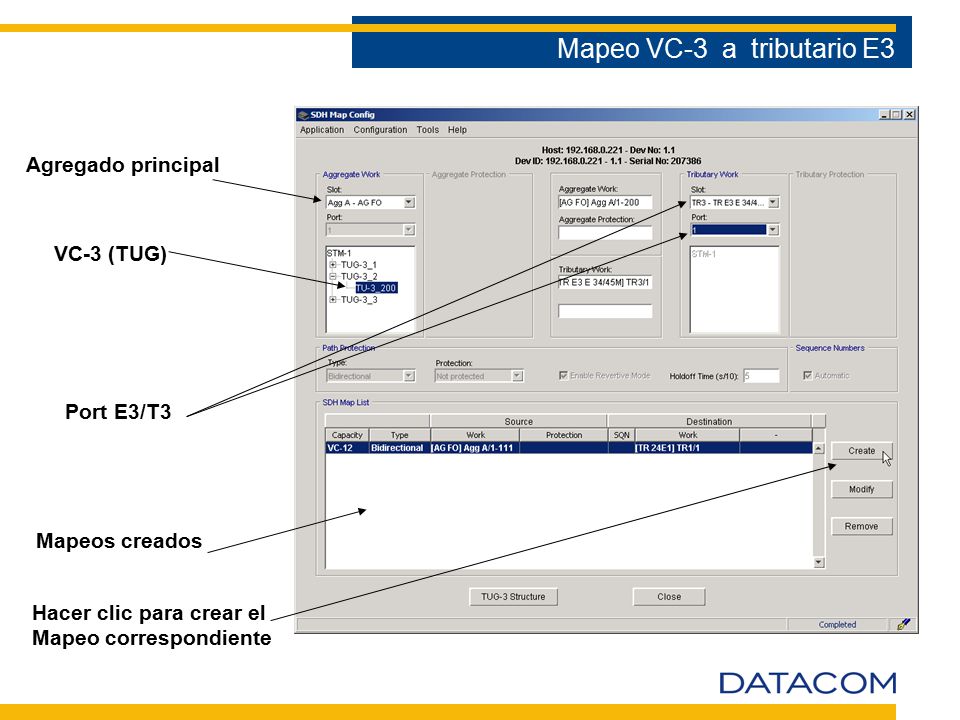

5 Mapeo VC-3 a tributario E3
Agregado principal VC-3 (TUG) Port E3/T3 Mapeos creados Hacer clic para crear el Mapeo correspondiente

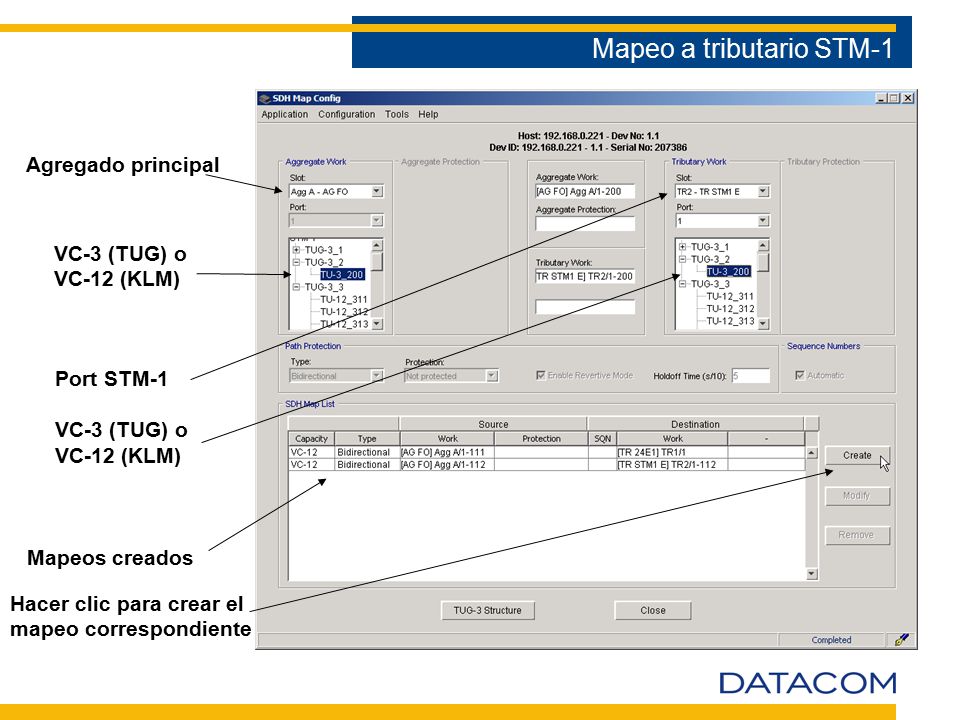

6 Mapeo a tributario STM-1
Agregado principal VC-3 (TUG) o VC-12 (KLM) Port STM-1 VC-3 (TUG) o VC-12 (KLM) Mapeos creados Hacer clic para crear el mapeo correspondiente

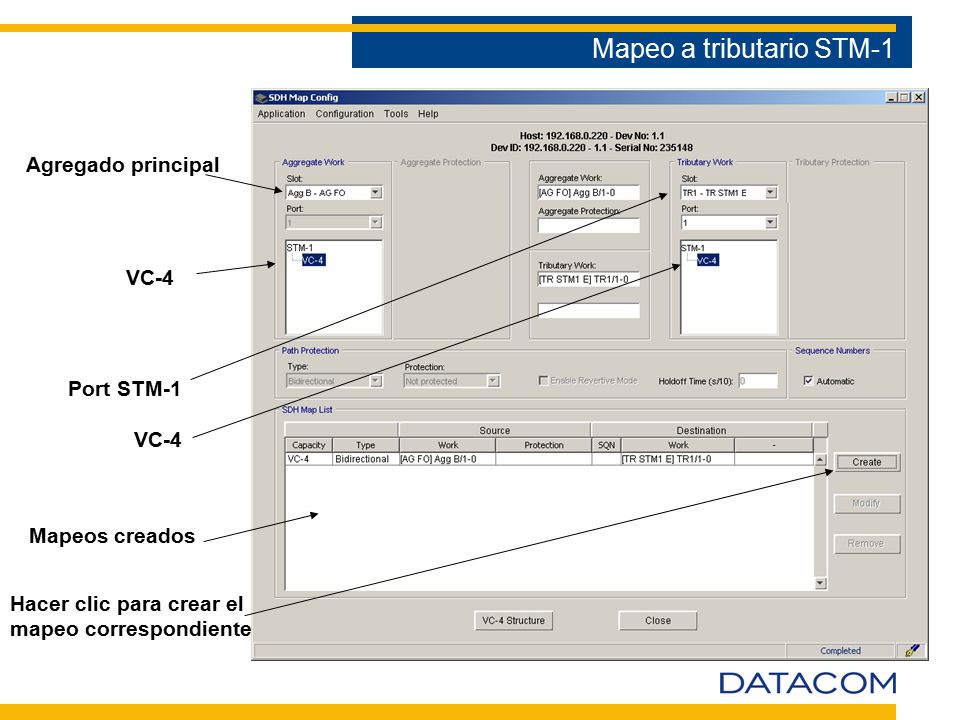

7 Mapeo a tributario STM-1
Agregado principal VC-4 Port STM-1 VC-4 Mapeos creados Hacer clic para crear el mapeo correspondiente

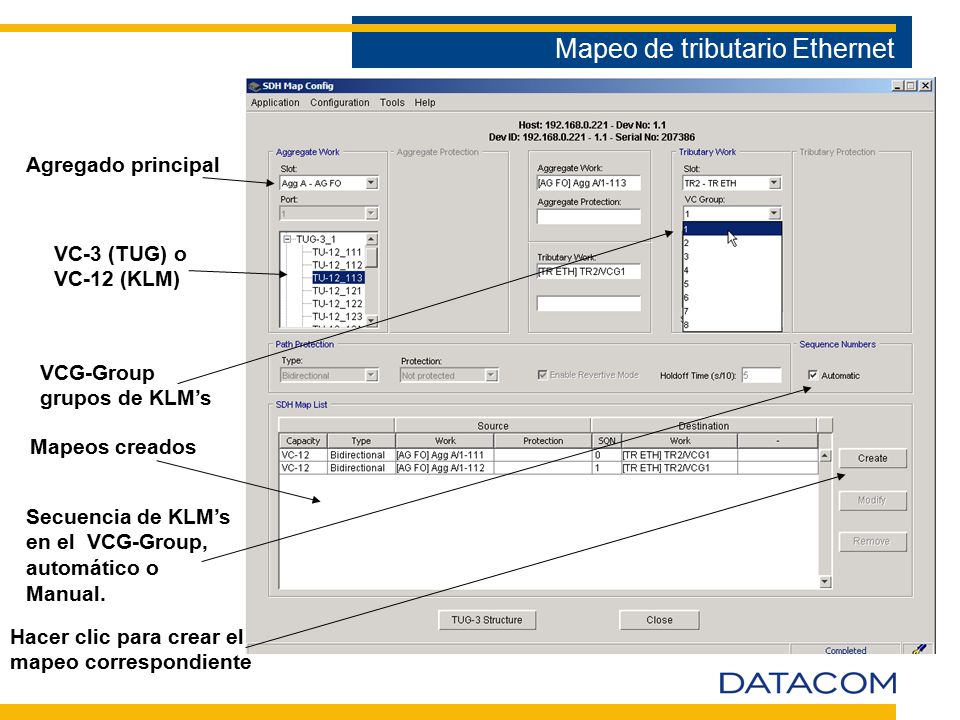

8 Mapeo de tributario Ethernet
Agregado principal VC-3 (TUG) o VC-12 (KLM) VCG-Group grupos de KLM’s Mapeos creados Secuencia de KLM’s en el VCG-Group, automático o Manual. Hacer clic para crear el mapeo correspondiente

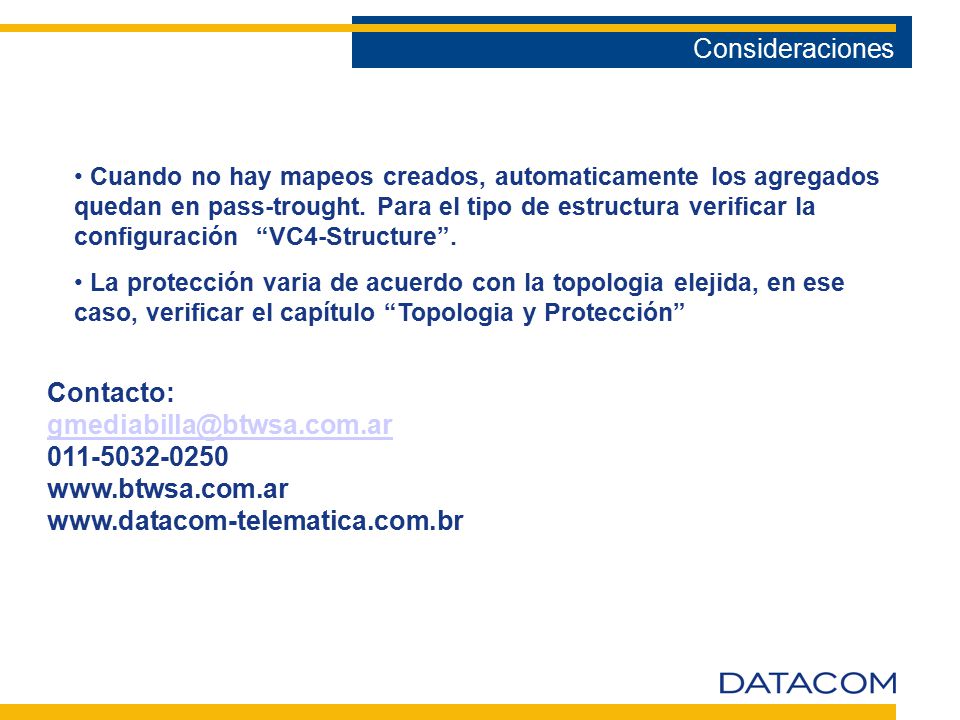

9 Consideraciones Contacto: gmediabilla@btwsa.com.ar 011-5032-0250
Cuando no hay mapeos creados, automaticamente los agregados quedan en pass-trought. Para el tipo de estructura verificar la configuración “VC4-Structure”. La protección varia de acuerdo con la topologia elejida, en ese caso, verificar el capítulo “Topologia y Protección” Contacto:
