1 Multiplexador SDH de Nueva Generacion Mantenimiento DmSTM-1

2 Objetivos Realización de los procedimentos de backup, atualización de FW e recuperación en caso de falla de boot. Backup e Restore de la configuración Atualización de FW Recuperación de FW corrupto

3 Backup e restore de la configuración Ventana restore

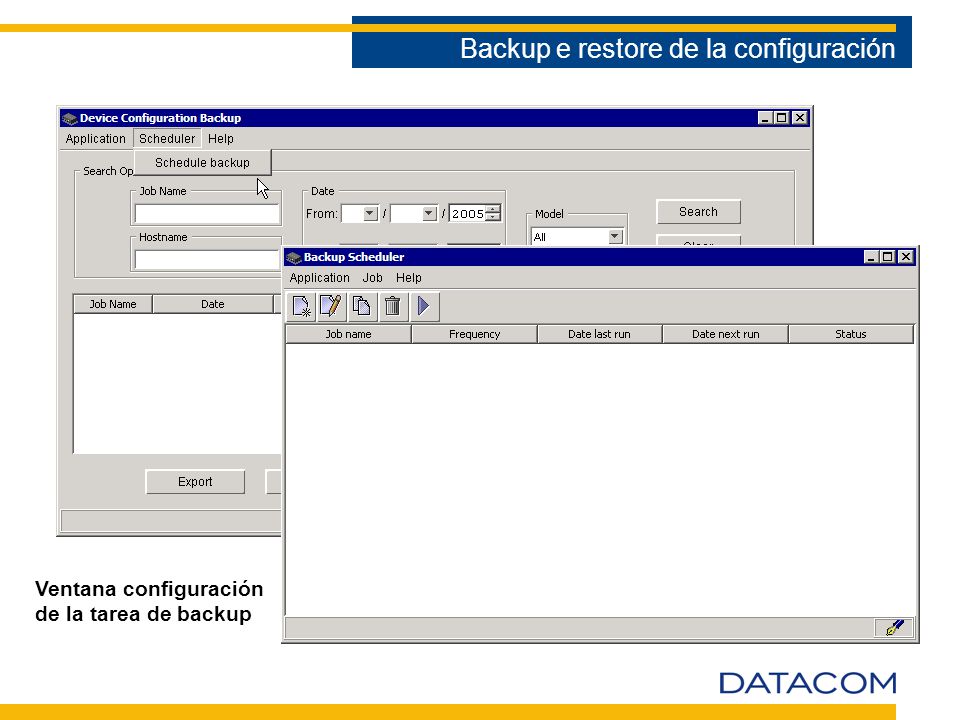

4 Backup e restore de la configuración Ventana configuración de la tarea de backup

5 Backup e restore de la configuración Configurando una tarea de backup

6 Backup e restore de la configuración Configurando una tarea de backup

7 Backup e restore de la configuración Realizando un backup Backup realizado

8 Backup e restore de la configuración 1 2 3 4

9 Actualización de FW Selecionar un tipo de equipo Selecionar lq ubicacion del FW.

10 Actualización de FW Espere el mensage de finalización indicara que el download ha concluído.

11 Atualización de FW Despues del download de FW, espere aproximadamente de 7 a 9 minutos, el equipo realizara un “warm reset”, para concluir con la atualización. ATENCIÓN: Durante este tiempo el equipo no puede sufrir perdida de energia, de suceder esto corrompe el FW y el equipo presentará un mensage de error durante la inicialización, y solamente puede ser recuperado de la forma que se exlica a continuación.

12 Recuperación de FW corrupto Cuando el FW se corrompe, durante la inicialización todos los LED’s de la placa CPU quedan encendidos. En puerto serie tenemos el siguiente mensaje: Para recuperar el FW es necesario configurar las opciones de “boot parameters” o manter las configuraciones de “default”

13 Recuperación de FW corrupto Cuando el FW se corrompe el equipo busca automaticamente por TFTP un nuevo archivo de FW en un servidor. En este caso es necesario una conexión Ethernet y un software TFTP server instalado en computadora que este conectado al equipo. A continuación se muestra a utilización de software de TFTP server/client “PumpKIN” que puede ser obtinida desde el site: http://kin.klever.net/dist/pumpkin-2.6.exe

14 Recuperación de FW corrupto

15 Se observan las configuraciones de “default” en “boot parameters”. Es posible manter o alterar estas configuraciones. Dirección IP de equipo Dirección IP del servidor TFTP Nombre del archivo de FW

16 Recuperación de FW corrupto El equipo espera una respuesta del servidor TFTP para comenzar el download.

17 Recuperación de FW corrupto Configuración del PumpKIN Diretorio donde se buscará el archivo de FW

18 Recuperación de FW corrupto Realizando el download Aceptando el pedido del archivo de FW

19 Recuperación de FW corrupto Si el archivo se transfiere corretamente el equipo reinicializará y terminará recuperado.

20 Consideraciones Pudimos verificar las opciones de backup de la configuración, atualización de FW y recuperación de FW corrupto. Contato: gmediabilla@btwsa.com.ar 011-5032-0250 www.btwsa.com.ar www.datacom.ind.br
