Construcción gráfica de unidades de transferencia

Presentación del tema: "Construcción gráfica de unidades de transferencia"— Transcripción de la presentación:

1 Construcción gráfica de unidades de transferencia
Este método gráfico se utiliza para calcular el número de unidades de transferencia (NTOG o NTOL). El método aproxima las líneas de operación y de equilibrio a rectas por tramos. El método es tanto más preciso cuando se trabaja con sistemas diluidos y curvas de operación y de equilibrio que son rectas casi paralelas. Continuar

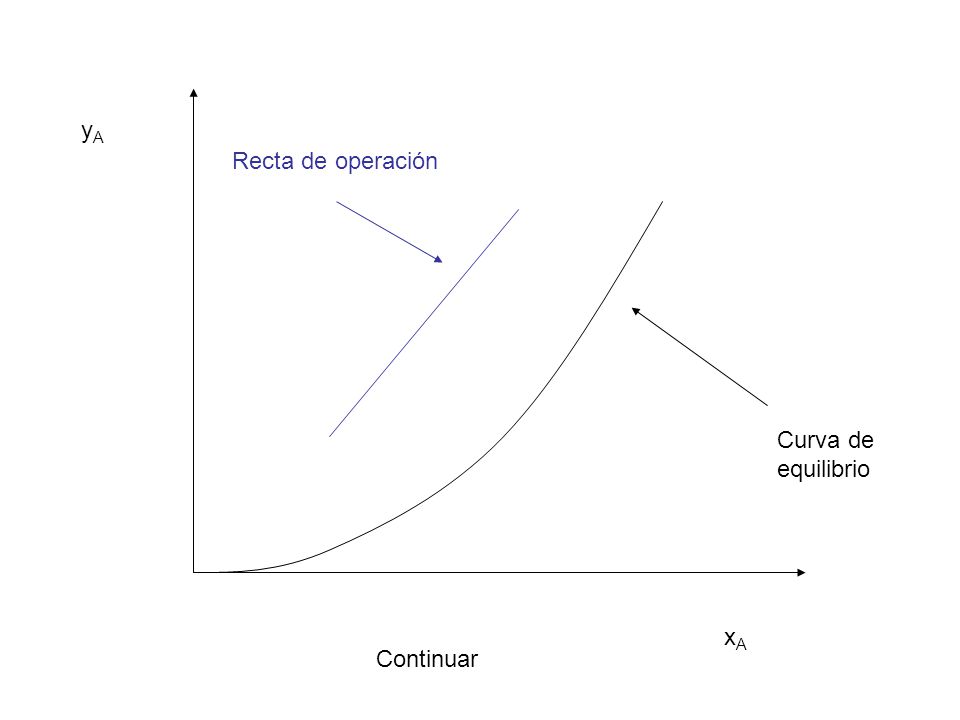

2 yA Recta de operación Curva de equilibrio xA Continuar

3 Se trazan rectas verticales desde la curva de equilibrio hasta la recta de operación
Para calcular NTOG se debe proceder de la siguiente manera: Se marcan puntos en la mitad de las rectas verticales y se traza la línea auxiliar de puntos medios yA xA Continuar

4 Hemos completado una unidad de transferencia
G Partimos del punto A y trazamos una línea horizontal desde la recta de operación hasta la línea auxiliar de puntos medios yA Medimos la longitud del segmento AB y lo trasladamos con la misma longitud, a su lado, trazando el segmento BC Hemos completado una unidad de transferencia Subimos hasta tocar la recta de operación, en el punto D Repetimos el procedimiento anterior Para continuar con el procedimiento debemos extrapolar la recta de operación para así poder continuar la línea auxiliar El procedimiento que nos lleva de F a G, completa otra unidad de transferencia. No obstante, esto se hizo con la recta de operación extrapolada. En la práctica se tendrá una fracción de la unidad de transferencia completa. Esa fracción se puede hallar empleando la semejanza de triángulos. H 0.25 D Por lo tanto las semejanzas que nos dan la fracción de unidad de transferencia que corresponden a nuestra operación, son: I E F La recta de operación llega hasta el punto H DH DI HI A = = C DG DF GF B 1 NTOG = 1.25 xA
