Mecanismos de transmisión del movimiento

Presentación del tema: "Mecanismos de transmisión del movimiento"— Transcripción de la presentación:

1 Mecanismos de transmisión del movimiento
Profesor: Víctor Guajardo Vargas

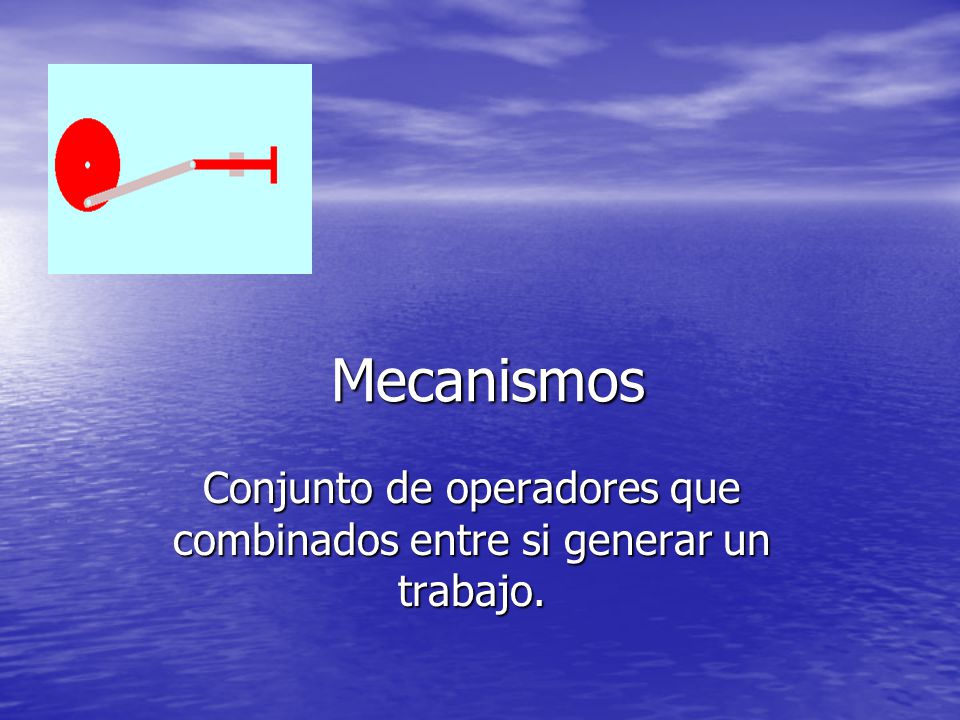

2 Conjunto de operadores que combinados entre si generar un trabajo.
Mecanismos Conjunto de operadores que combinados entre si generar un trabajo.

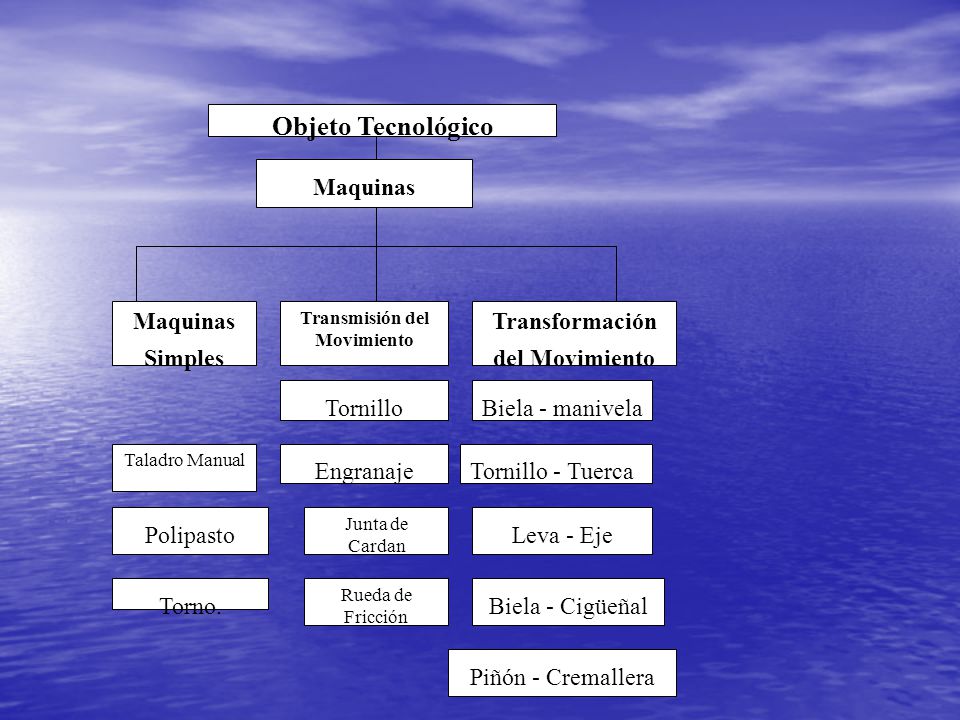

3 Transformación del Movimiento Transmisión del Movimiento
Maquinas Transformación del Movimiento Tornillo Engranaje Biela - manivela Tornillo - Tuerca Junta de Cardan Leva - Eje Biela - Cigüeñal Piñón - Cremallera Rueda de Fricción Torno. Maquinas Simples Polipasto Transmisión del Movimiento Objeto Tecnológico Taladro Manual

4 Operadores y Máquinas Son elementos que facilitan la realización de una tarea o que transforman un tipo de energía en otro, reciben el nombre de operadores o máquinas simples.

5 Tipos de operadores Operadores mecánicos: Transmiten el movimiento entre diversas partes de una máquina . Operadores hidráulicos:El agua es la sustancia que permite mover diferentes elementos

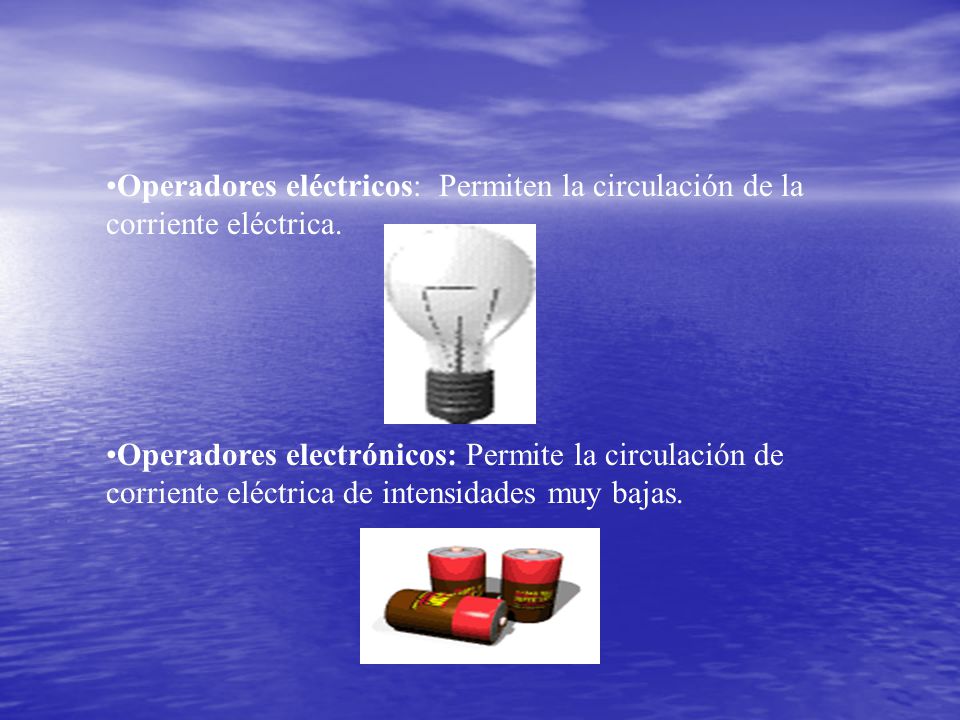

6 Operadores eléctricos: Permiten la circulación de la corriente eléctrica.
Operadores electrónicos: Permite la circulación de corriente eléctrica de intensidades muy bajas.

7 En esta Oportunidad estudiaremos los operadores mecánicos
Aprenderemos que es normal que dos o más operadores mecánicos aparezcan unidos entre sí formando los que llamaremos mecanismo. Por último varios mecanismos pueden agruparse para formar una máquina

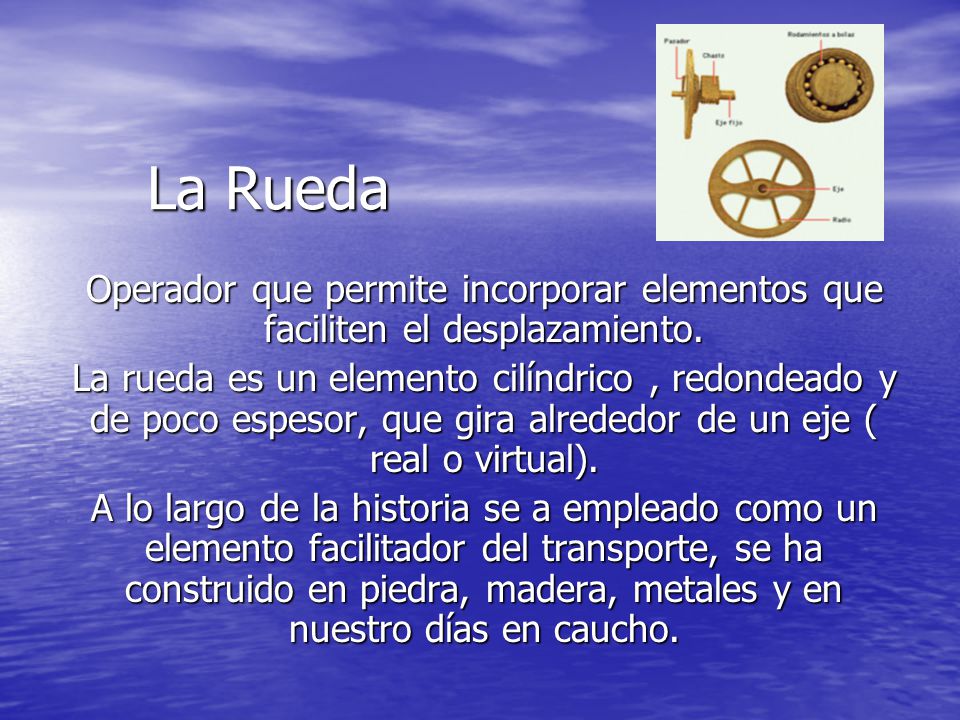

8 La Rueda Operador que permite incorporar elementos que faciliten el desplazamiento. La rueda es un elemento cilíndrico , redondeado y de poco espesor, que gira alrededor de un eje ( real o virtual). A lo largo de la historia se a empleado como un elemento facilitador del transporte, se ha construido en piedra, madera, metales y en nuestro días en caucho.

9 Usos: múltiples en tecnología como:
Las Poleas Es una rueda que tiene un rebaje en su contorno, de forma que sobre éste puede introducirse una cuerda o cadena. Usos: múltiples en tecnología como: elevadores de peso, ascensores, persianas, rieles, y en usos combinados es posible disminuir mucho la fuerza necesaria para elevar un objeto

10 Poleas Compuestas o Polipastos
Las poleas compuestas se obtiene una mayor comodidad para elevarlos y la fuerza que debemos ejercer es menos que cuando usamos una sola polea.

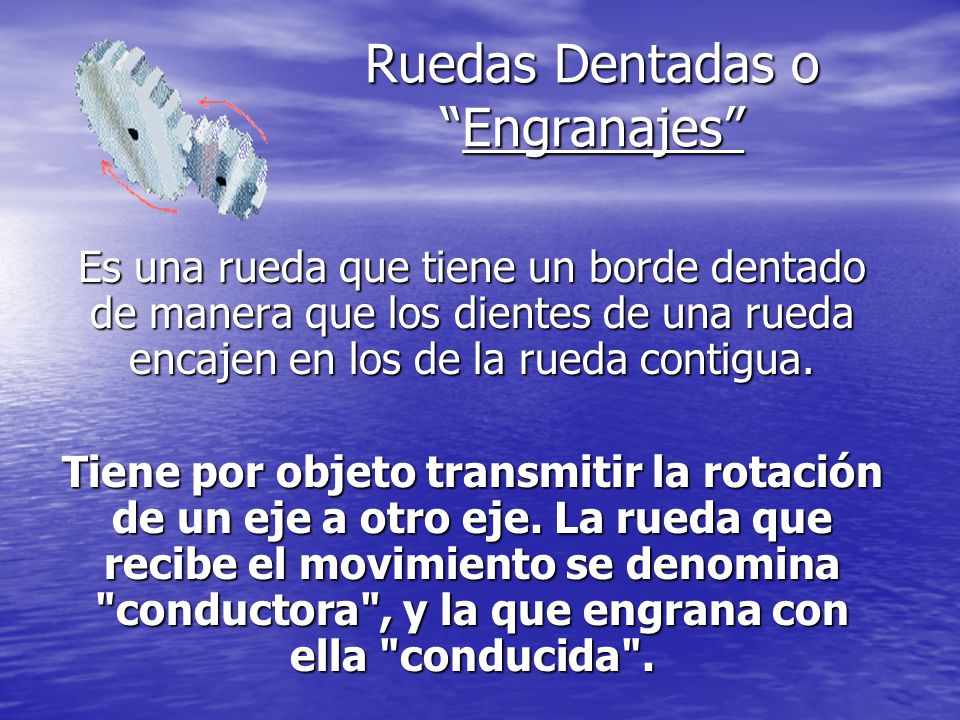

11 Ruedas Dentadas o “Engranajes”
Es una rueda que tiene un borde dentado de manera que los dientes de una rueda encajen en los de la rueda contigua. Tiene por objeto transmitir la rotación de un eje a otro eje. La rueda que recibe el movimiento se denomina "conductora", y la que engrana con ella "conducida".

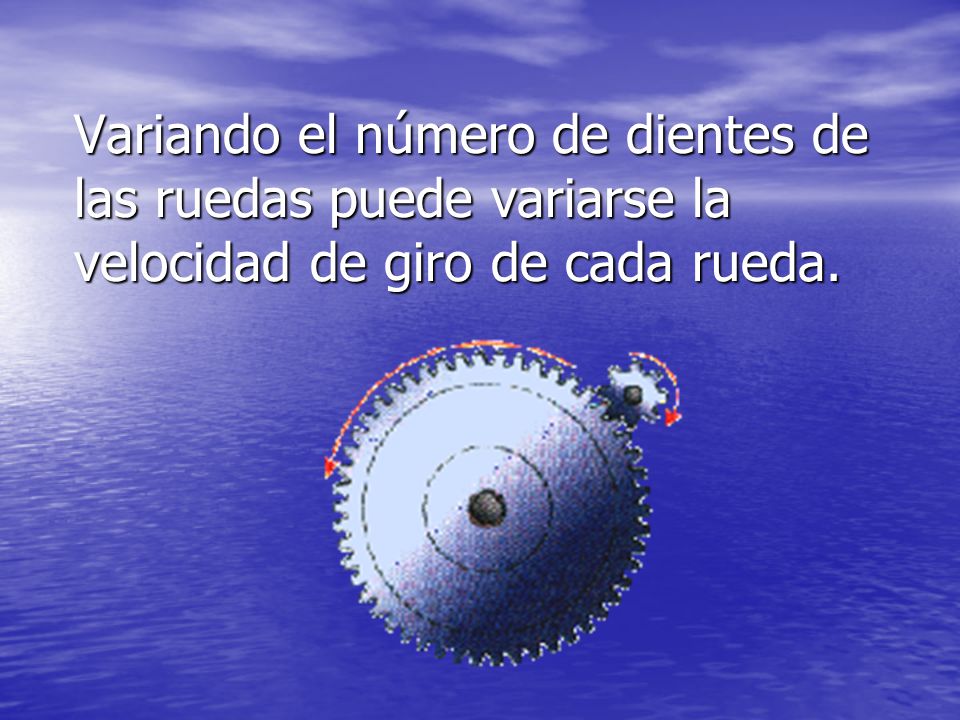

12 Variando el número de dientes de las ruedas puede variarse la velocidad de giro de cada rueda.

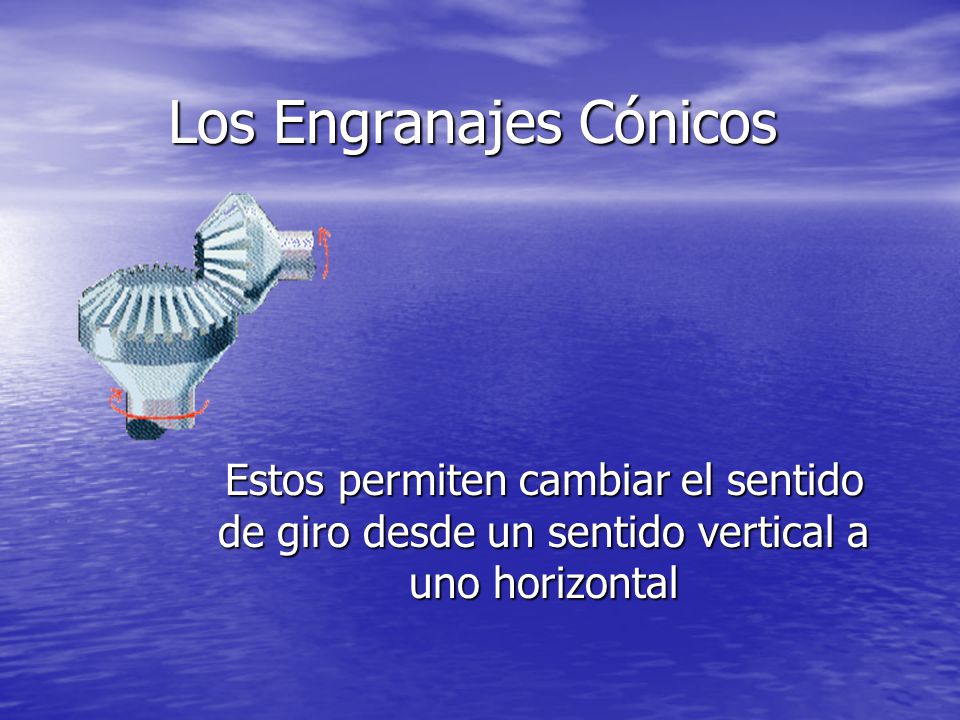

13 Los Engranajes Cónicos
Estos permiten cambiar el sentido de giro desde un sentido vertical a uno horizontal

14 Cuando los ejes son paralelos, los engranajes reciben el nombre de planos; si los ejes se cortan, en ángulo o cónicos y si se cruzan, de hiperboloides. Engranajes helicoidales Engranajes Cilíndricos

15 Piñón: Pieza dentada que engrana con otra.

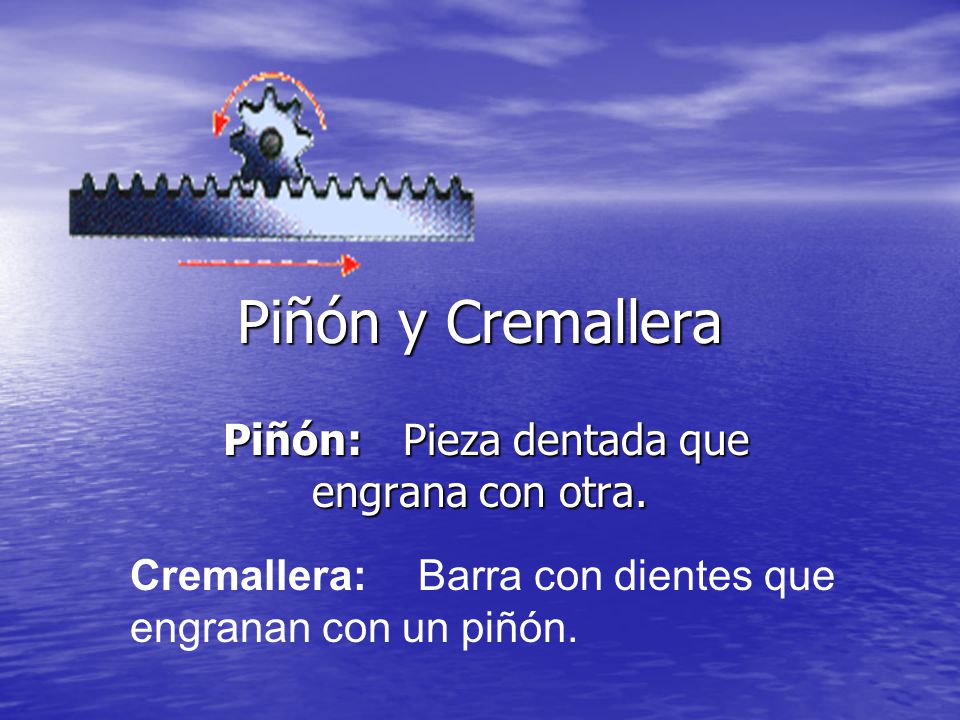

Piñón y Cremallera Piñón: Pieza dentada que engrana con otra. Cremallera: Barra con dientes que engranan con un piñón.

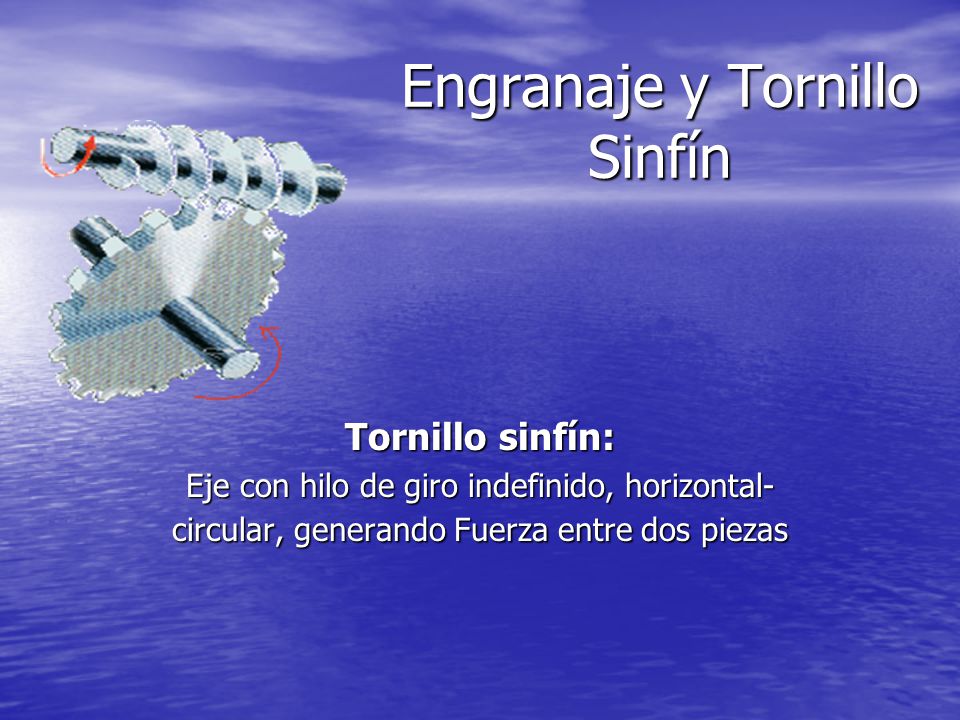

16 Engranaje y Tornillo Sinfín
Eje con hilo de giro indefinido, horizontal- circular, generando Fuerza entre dos piezas

17 La Manivela Manubrio, manija, empuñadura, eje, herramienta.
Permite generar un trabajo determinado de giro

18 La Biela Operador que transforma el movimiento de rotación en otra de vaivén, o viceversa.

19 Eje acodado: Con su movimiento circular genera un movimiento vertical
El Cigüeñal Eje acodado: Con su movimiento circular genera un movimiento vertical

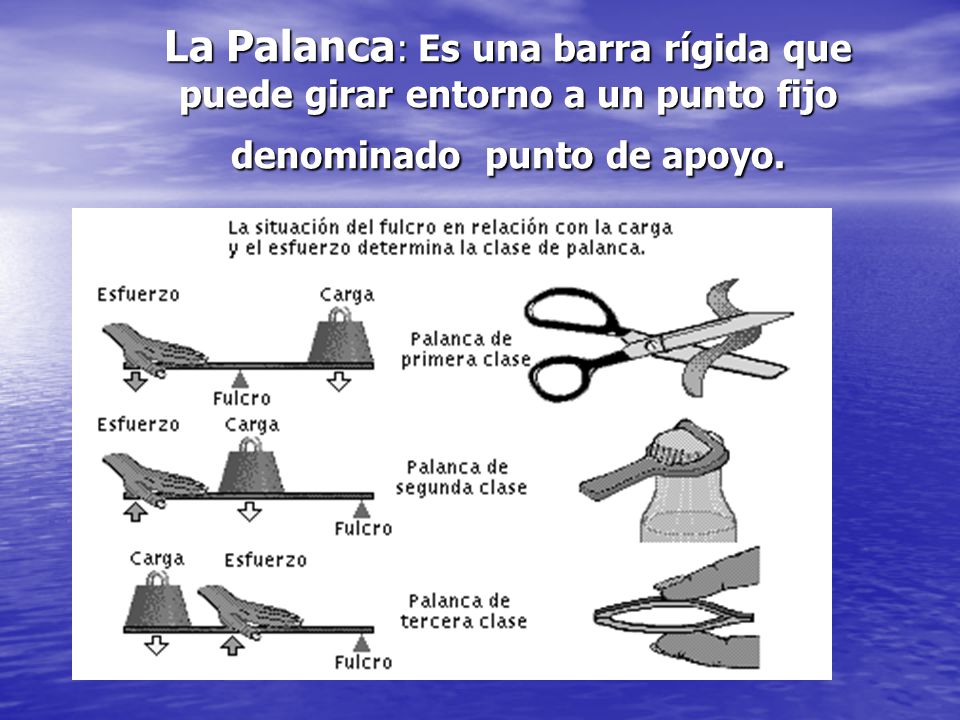

20 La Palanca: Es una barra rígida que puede girar entorno a un punto fijo denominado punto de apoyo.

21 Actividades 1. ¿Con cuál de estas tres palancas será más fácil levantar el peso? Compruébalo usando un lápiz como palanca, otro como apoyo y un libro como peso.

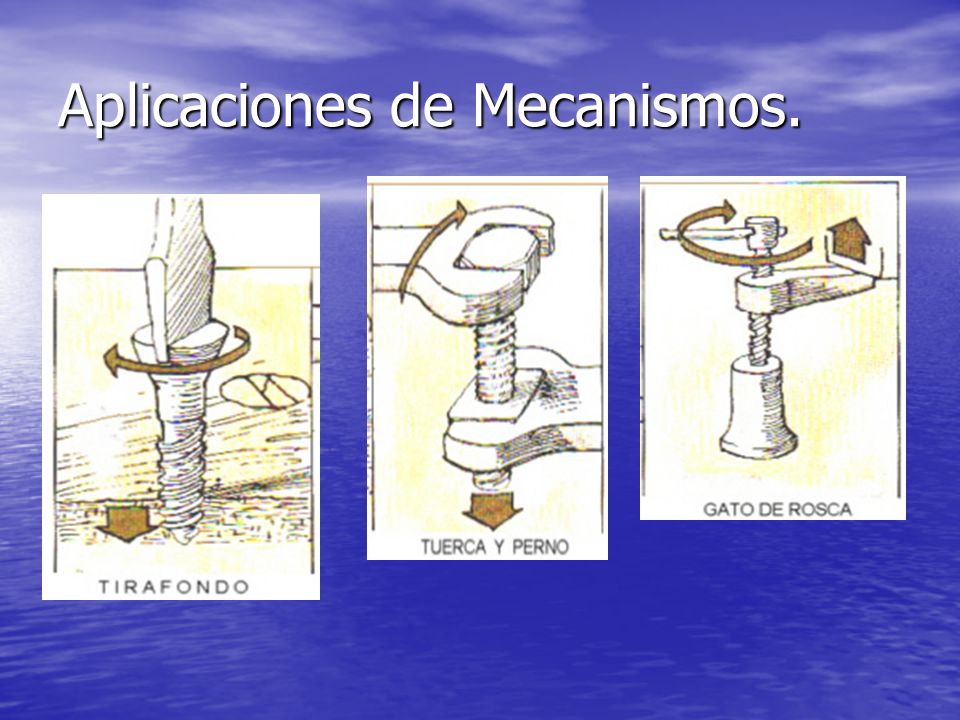

22 Aplicaciones de Mecanismos.

23

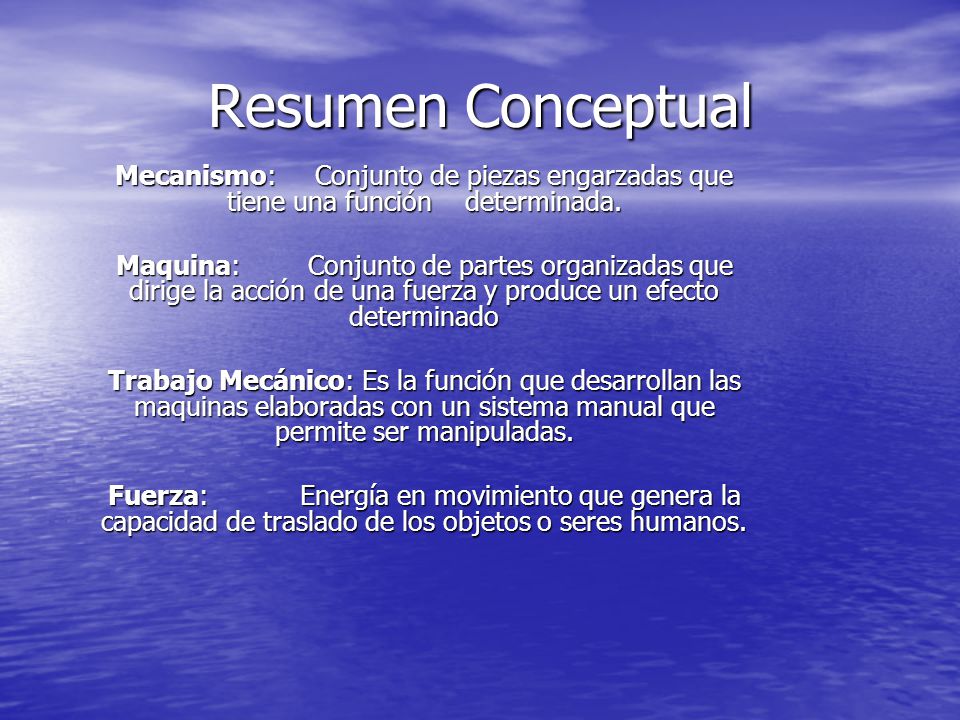

24 Resumen Conceptual Mecanismo: Conjunto de piezas engarzadas que tiene una función determinada. Maquina: Conjunto de partes organizadas que dirige la acción de una fuerza y produce un efecto determinado Trabajo Mecánico: Es la función que desarrollan las maquinas elaboradas con un sistema manual que permite ser manipuladas. Fuerza: Energía en movimiento que genera la capacidad de traslado de los objetos o seres humanos.

25 Construyamos un engranaje
Materiales Tiras de cartón corrugado de 1cm de ancho Tapas de tarros y tapones de botellas de diferentes tamaños Una base de cartón , chinches y alfileres una varilla corta de madera cola fría y papel

26 Actividades Comprueba que pasa con la velocidad si
dos ruedas dentadas en contacto tienen el mismo número de dientes al girar. Si una rueda tiene al girar menos número de dientes que la otra en contacto.

27 Cadenas de transmisión
Algunas veces las ruedas dentadas se conectan mediante cadenas de transmisión.Ej,la cadena de una bicicleta conecta el anillo de engranaje de los pedales con los piñones de la rueda trasera. La cadena transfiere el movimiento de los pedales a la rueda. Haz un modelo como el de la figura y descubre cuanto gira la rueda pequeña cuando mueves la de mayor diámetro.

28 ¿SABIAS QUE?

29 ¿Sabias Que? ¿Sabias Que?
Cuando andas en bicicleta, tu pierna se convierte en biela y el pedal en una manivela. ¿Sabias Que? La mayor parte de las máquinas antiguas basaban su funcionamiento en la combinación de mecanismos algunas de ellas resultaban especialmente ingeniosas, como es la “Volcadora de barcos” que, según la leyenda, construyó Arquímedes en el puerto de Siracusa para librarse de los enemigos.

30 ¿Sabias que? Los molinillos caseros muelen granos gracias al uso de una manivela ¿Sabias que? Nuestra amiga la balanza nos ayuda a conocer el peso de las cosas

31 ¿Sabias que? En los autos antiguos el motor de partida era reemplazado por una manivela ¿Sabias que? Algunas gatas mecánicas logran levantar autos usando una manivela

32 Introducción Desarrollo Portada: Contenido, Aprendizajes, Objetivos Cronograma Diseño Evaluación Actividades Investiga Vocabulario

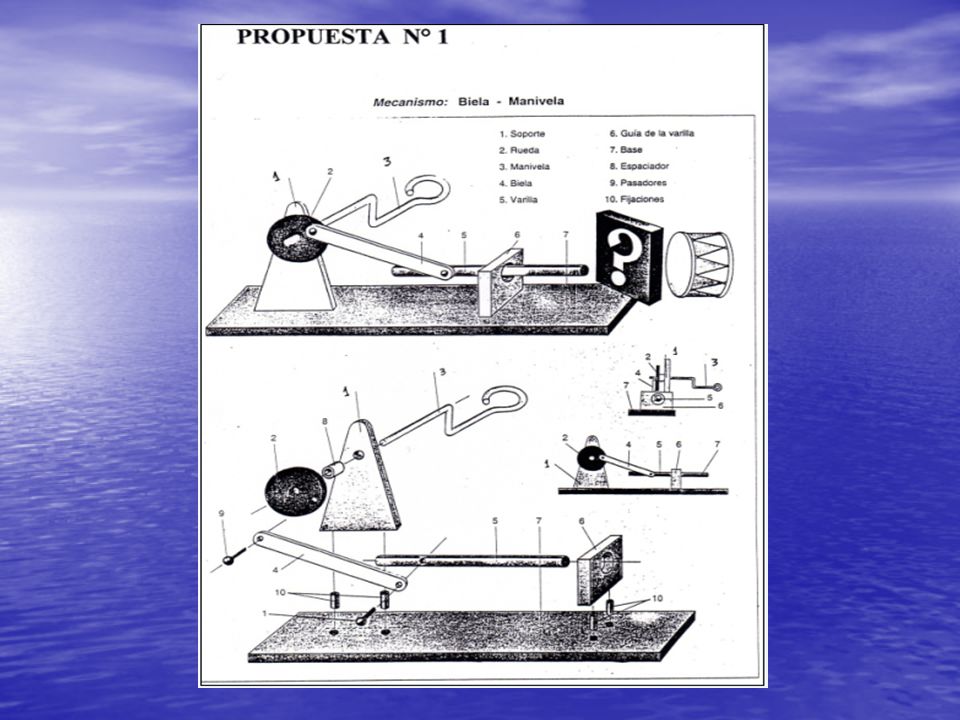

33 Actividad de la Clase Diseñar una guía de trabajo para el alumno siguiendo las etapas enunciada Aplicar los conocimientos del marco teórico de: Mecanismos para la transformación de movimientos ( según página dada) Mov de Entrada – Mov de Salida- Mecanismo a utilizar Diseñar, construir y presentar un mecanismo con materiales alternativos
