VÁLVULAS TOMADO DE: FLUJO DE FLUIDOS. CRANE. Mc Graw-Hill 1992
2

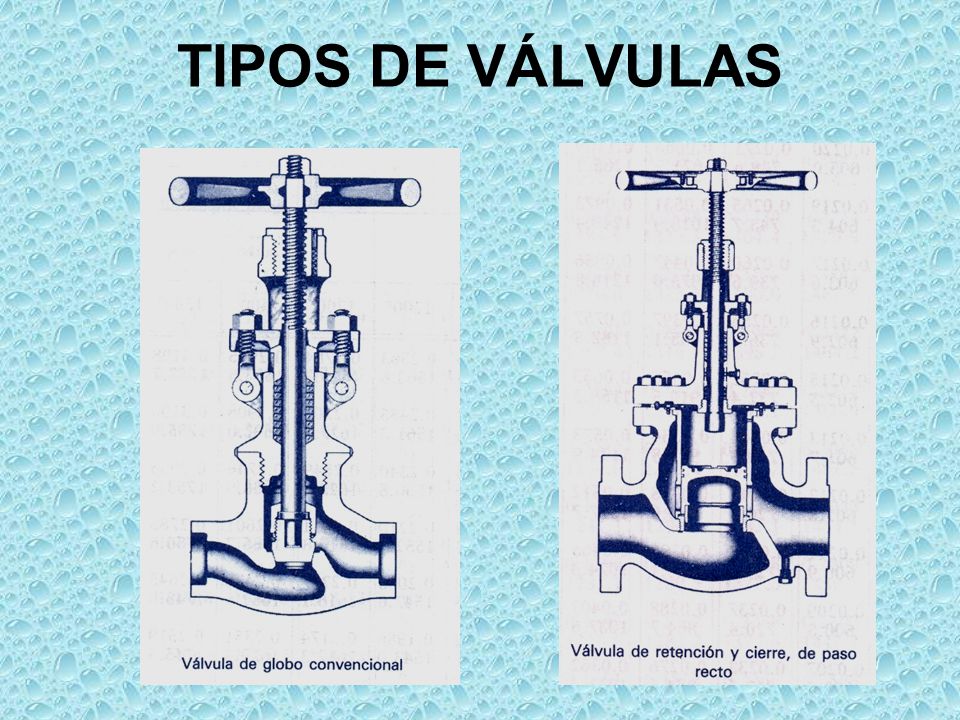

TIPOS DE VÁLVULAS
3

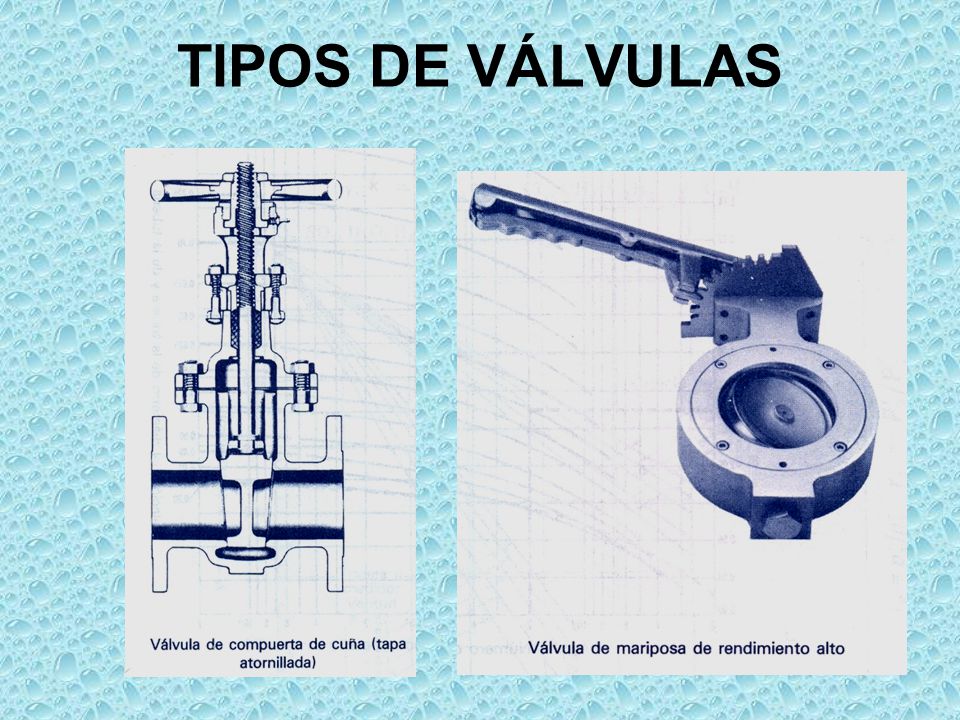

TIPOS DE VÁLVULAS
4
TIPOS DE VÁLVULAS
5

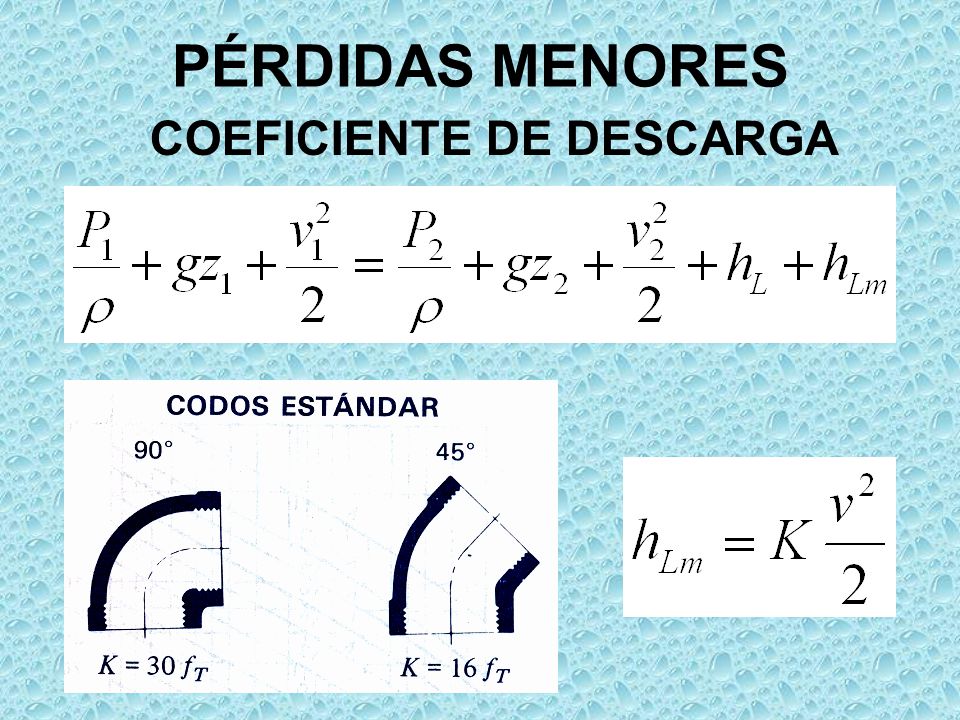

PÉRDIDAS MENORES COEFICIENTE DE DESCARGA
6

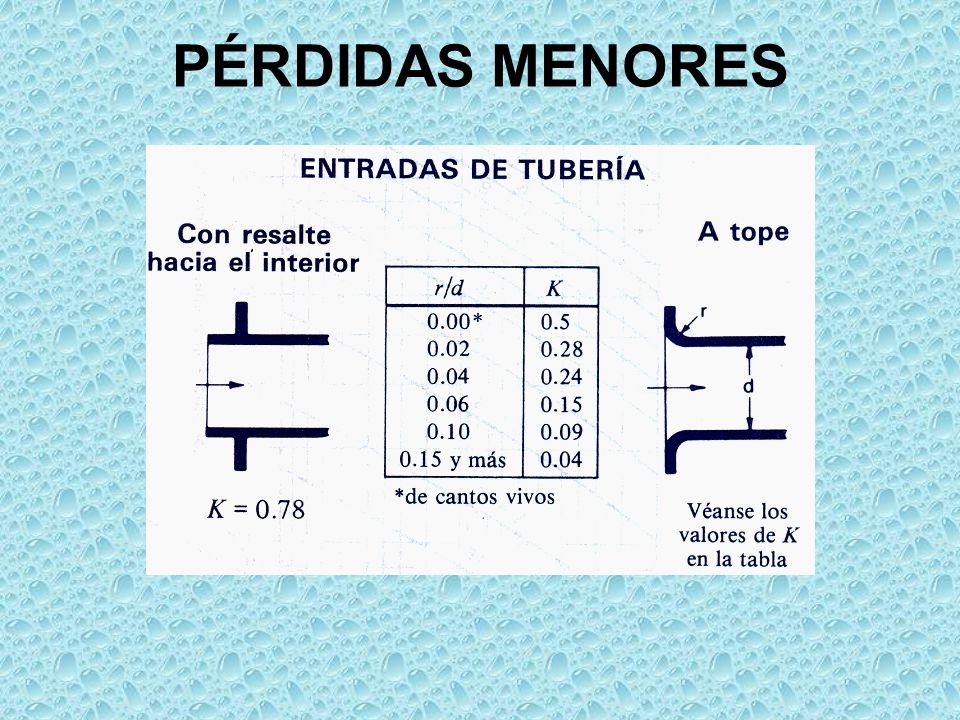

PÉRDIDAS MENORES
7

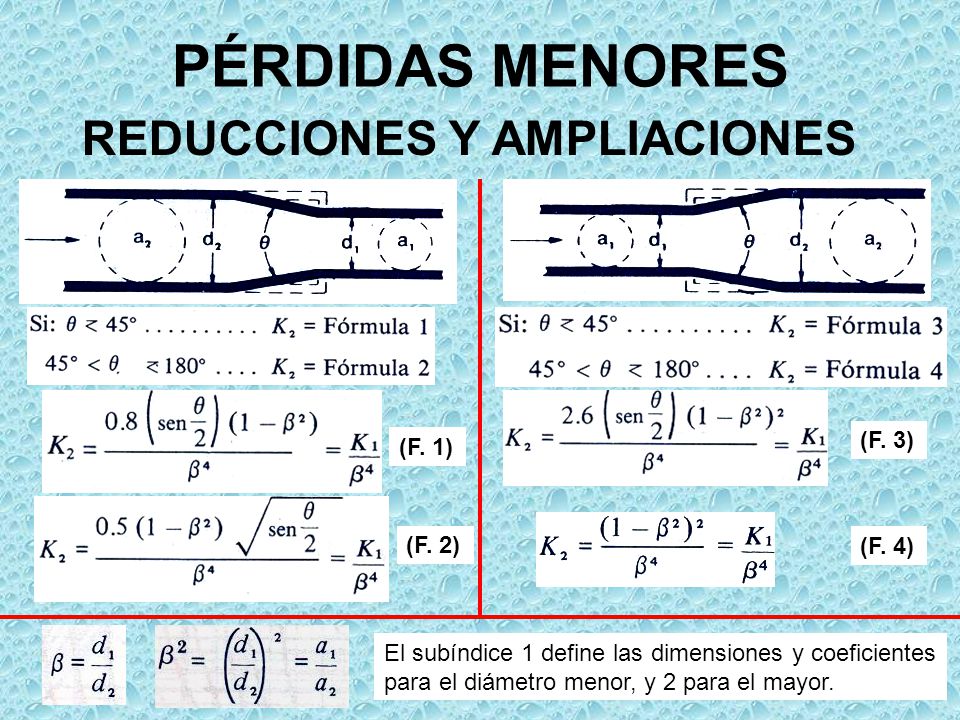

PÉRDIDAS MENORES REDUCCIONES Y AMPLIACIONES (F. 3) (F. 1) (F. 2)
El subíndice 1 define las dimensiones y coeficientes para el diámetro menor, y 2 para el mayor.
8

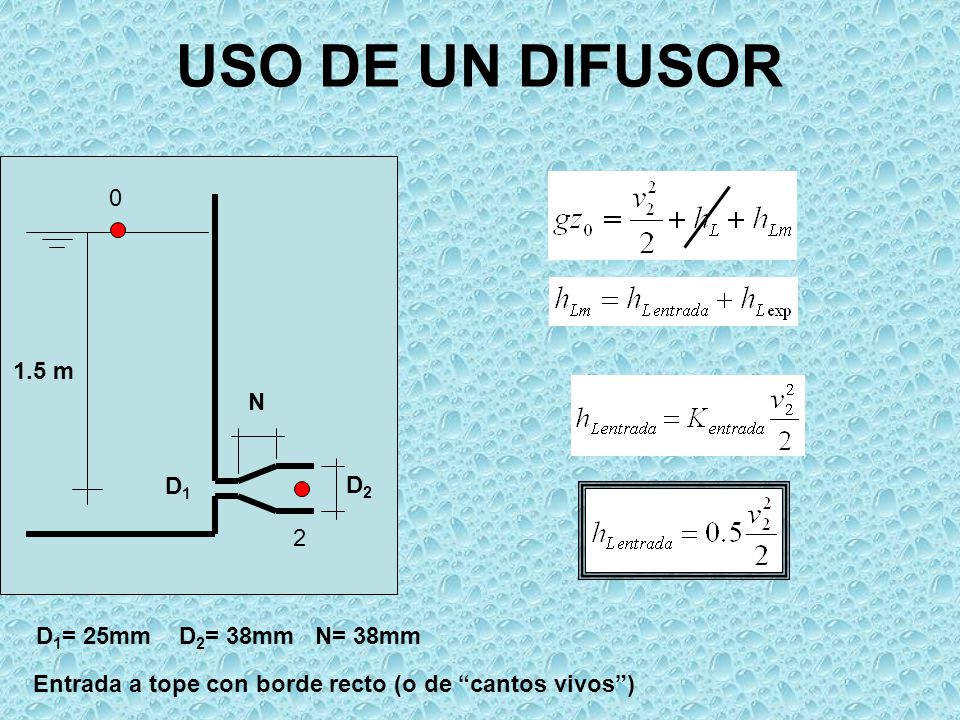

USO DE UN DIFUSOR N D2 D1 1.5 m 2 D1= 25mm D2= 38mm N= 38mm
2 D1= 25mm D2= 38mm N= 38mm Entrada a tope con borde recto (o de “cantos vivos”)
9
USO DE UN DIFUSOR (2) Cálculo de pérdidas en la expansión N R2 R1
10

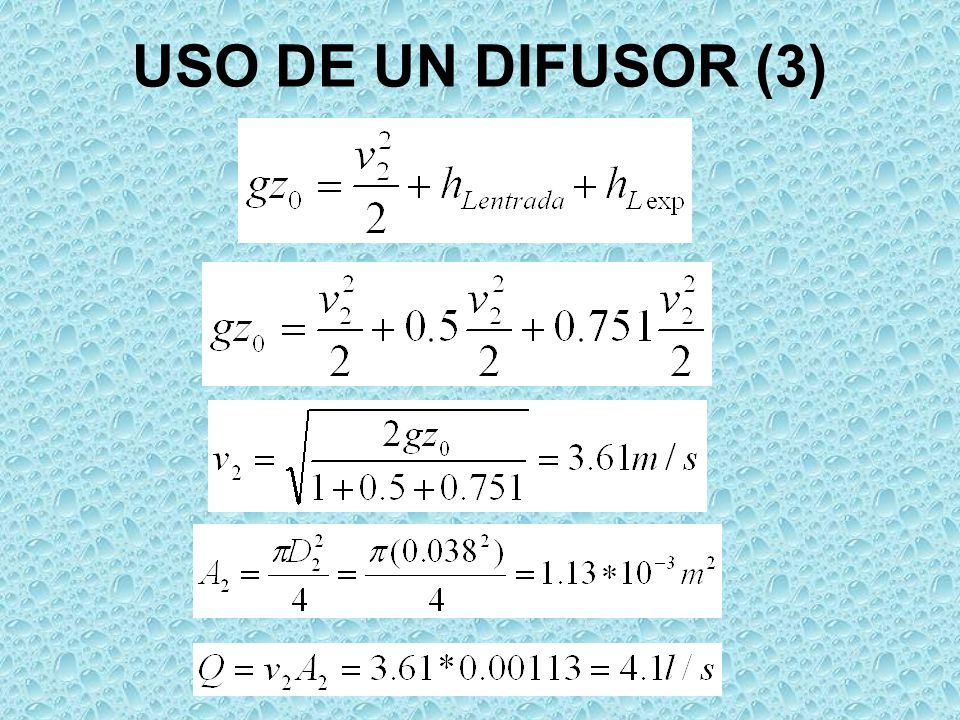

USO DE UN DIFUSOR (3)
11

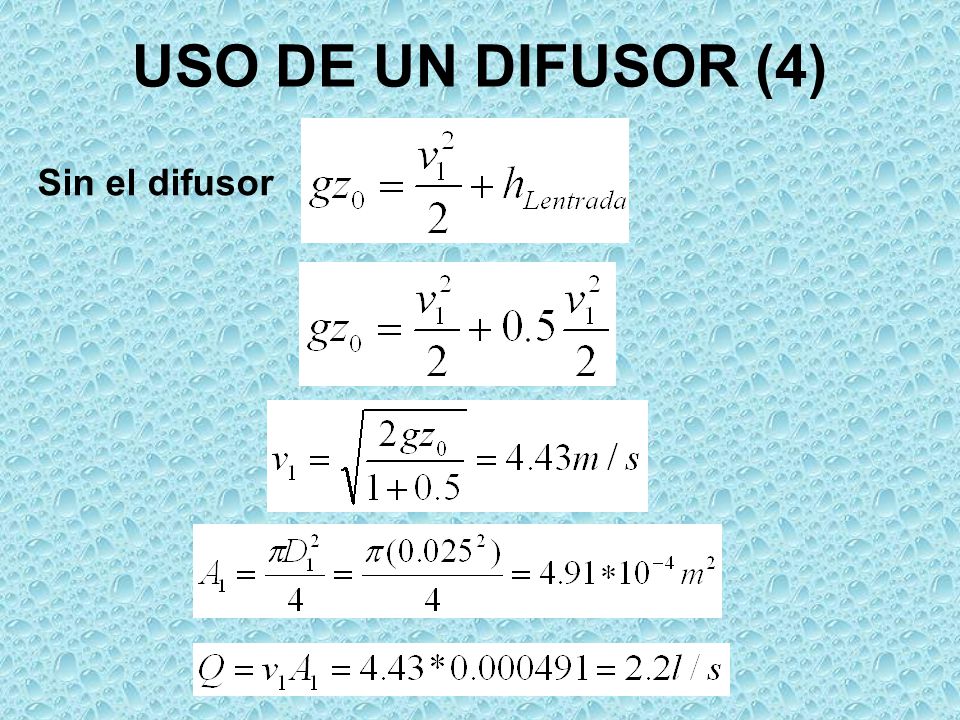

USO DE UN DIFUSOR (4) Sin el difusor
12

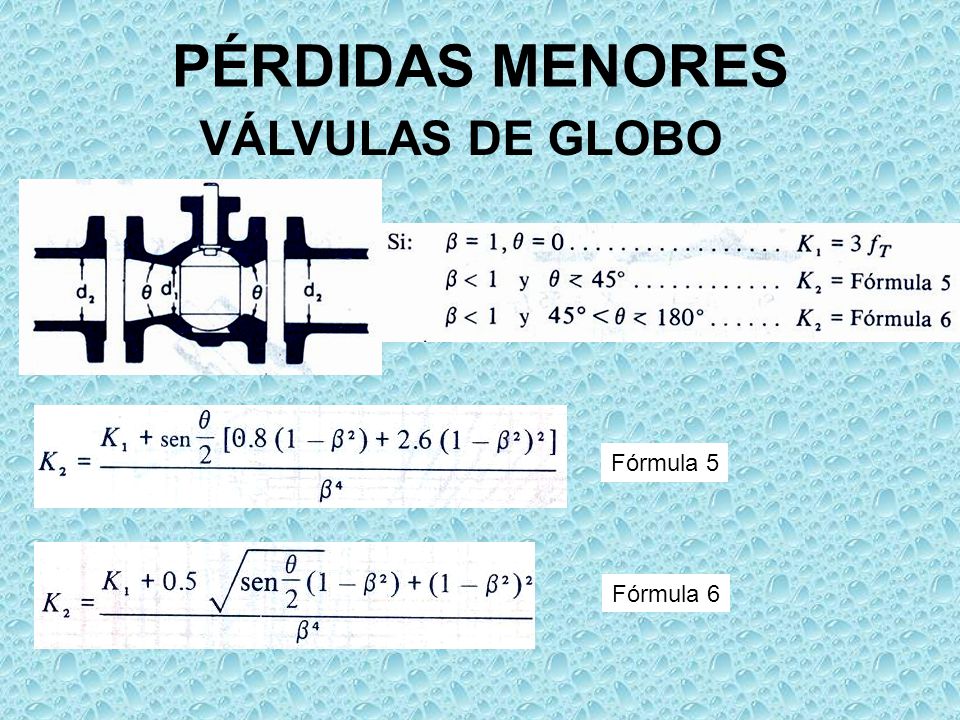

PÉRDIDAS MENORES VÁLVULAS DE GLOBO Fórmula 5 Fórmula 6
13
PÉRDIDAS MENORES VÁLVULAS DE GLOBO
El subíndice 1 define las dimensiones y coeficientes para el diámetro menor, y 2 para el mayor.
