1 Método de las cavidades zonales
Universidad Nacional de Mar del Plata Facultad de Ingeniería Método de las cavidades zonales Alumnos: Briones, Marcos Zubigaray, Ariel Ángel Fecha de la presentación: Noviembre de 2006 Duración de la presentación: 20 minutos Materia: Instalaciones Industriales

2 Introducción I Métodos para calcular el nivel medio de iluminación en interiores. Divide al local en cavidades individuales: la cavidad cielorraso, la cavidad local y la cavidad piso. Esta forma de analizar por separado el comportamiento de los tres sectores más importantes del volumen total de un local a iluminar lo convierte en un método de fácil aplicación el cual requiere el uso de algunas tablas. También conocido como método del factor de utilización (µ), sirve para determinar la iluminancia media sobre una superficie denominada plano de trabajo. Flujo incidente sobre el plano de trabajo Flujo total de lámparas instaladas µ =

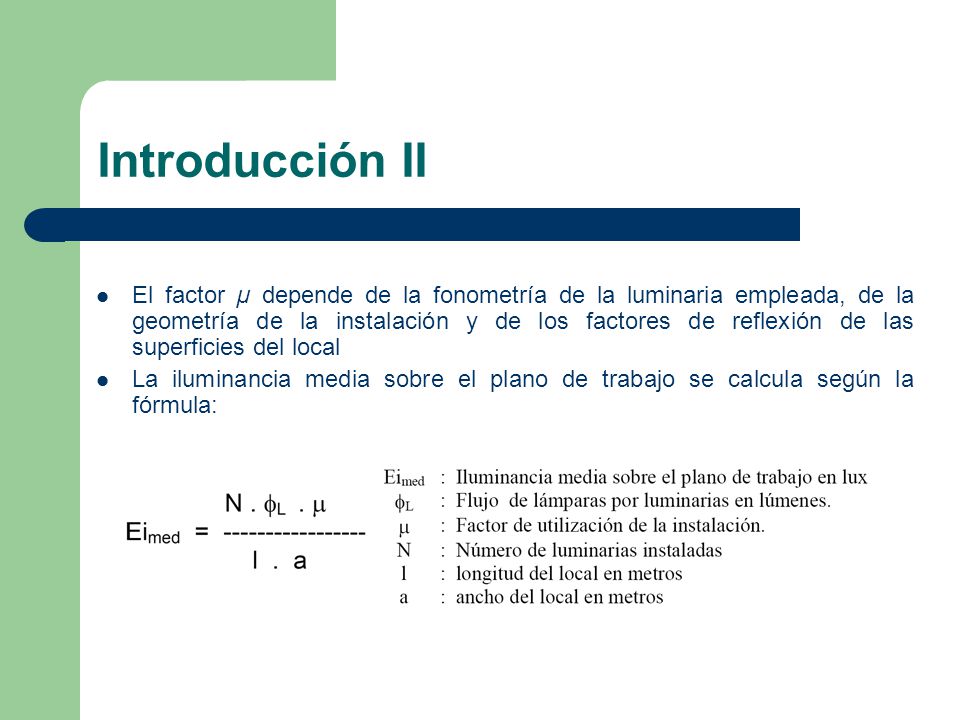

3 Introducción II El factor µ depende de la fonometría de la luminaria empleada, de la geometría de la instalación y de los factores de reflexión de las superficies del local La iluminancia media sobre el plano de trabajo se calcula según la fórmula:

4 Condiciones de utilización del método
Distribución uniforme de las luminarias en planta Las superficies del local deben ser difusoras y espectralmente neutras El flujo incidente sobre cada superficie debe distribuirse en forma uniforme El local está libre de obstrucciones de tamaño considerable

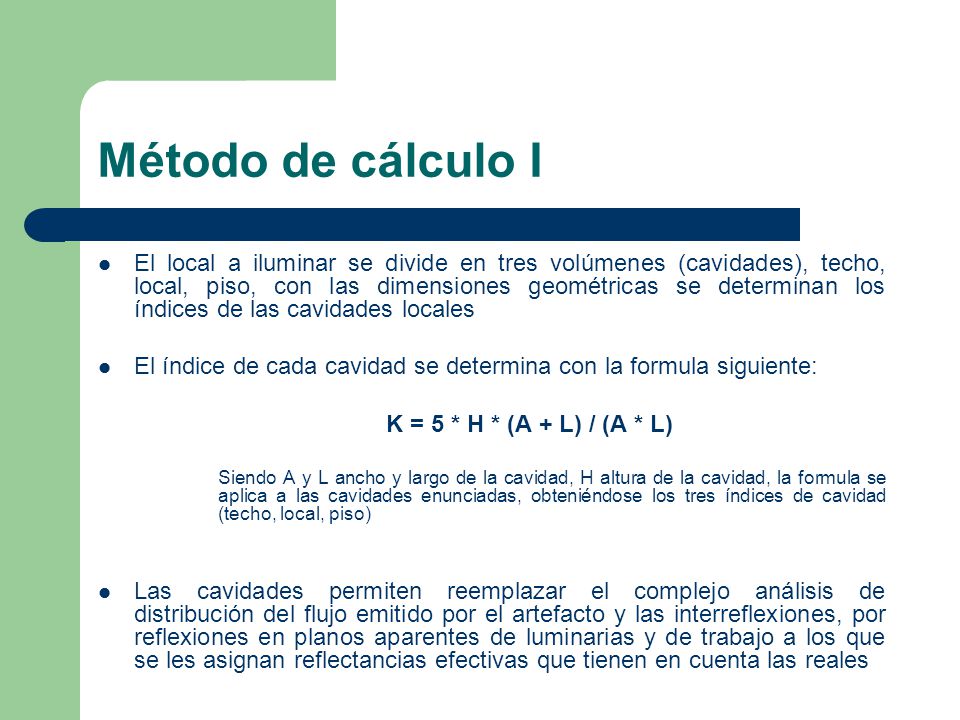

5 Método de cálculo I El local a iluminar se divide en tres volúmenes (cavidades), techo, local, piso, con las dimensiones geométricas se determinan los índices de las cavidades locales El índice de cada cavidad se determina con la formula siguiente: K = 5 * H * (A + L) / (A * L) Siendo A y L ancho y largo de la cavidad, H altura de la cavidad, la formula se aplica a las cavidades enunciadas, obteniéndose los tres índices de cavidad (techo, local, piso) Las cavidades permiten reemplazar el complejo análisis de distribución del flujo emitido por el artefacto y las interreflexiones, por reflexiones en planos aparentes de luminarias y de trabajo a los que se les asignan reflectancias efectivas que tienen en cuenta las reales

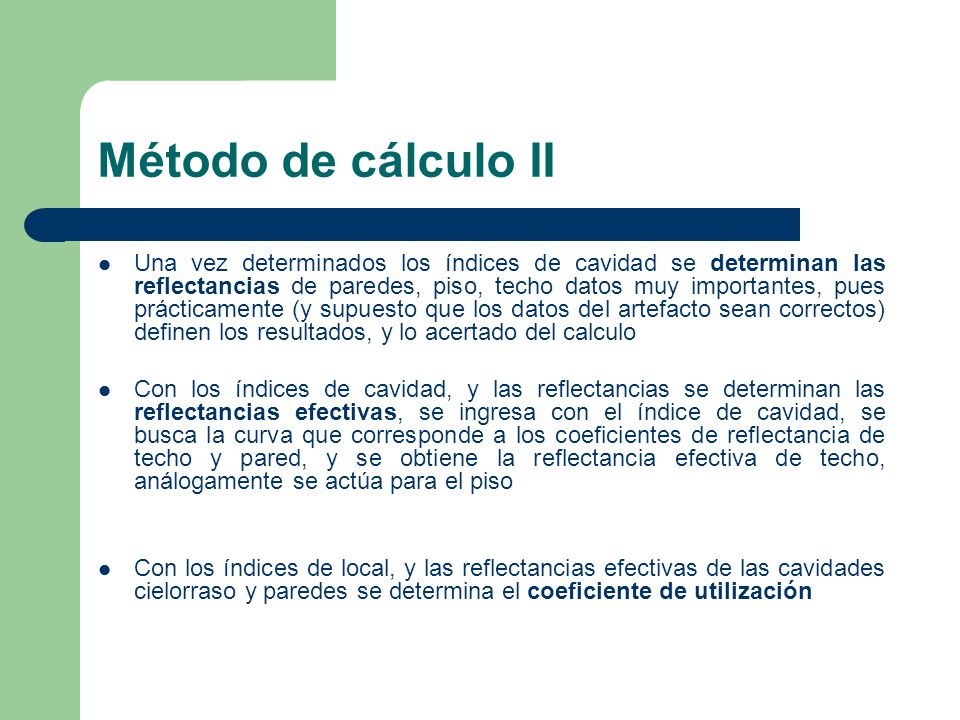

6 Método de cálculo II Una vez determinados los índices de cavidad se determinan las reflectancias de paredes, piso, techo datos muy importantes, pues prácticamente (y supuesto que los datos del artefacto sean correctos) definen los resultados, y lo acertado del calculo Con los índices de cavidad, y las reflectancias se determinan las reflectancias efectivas, se ingresa con el índice de cavidad, se busca la curva que corresponde a los coeficientes de reflectancia de techo y pared, y se obtiene la reflectancia efectiva de techo, análogamente se actúa para el piso Con los índices de local, y las reflectancias efectivas de las cavidades cielorraso y paredes se determina el coeficiente de utilización

7 Ejemplo práctico I

8 Ejemplo práctico II

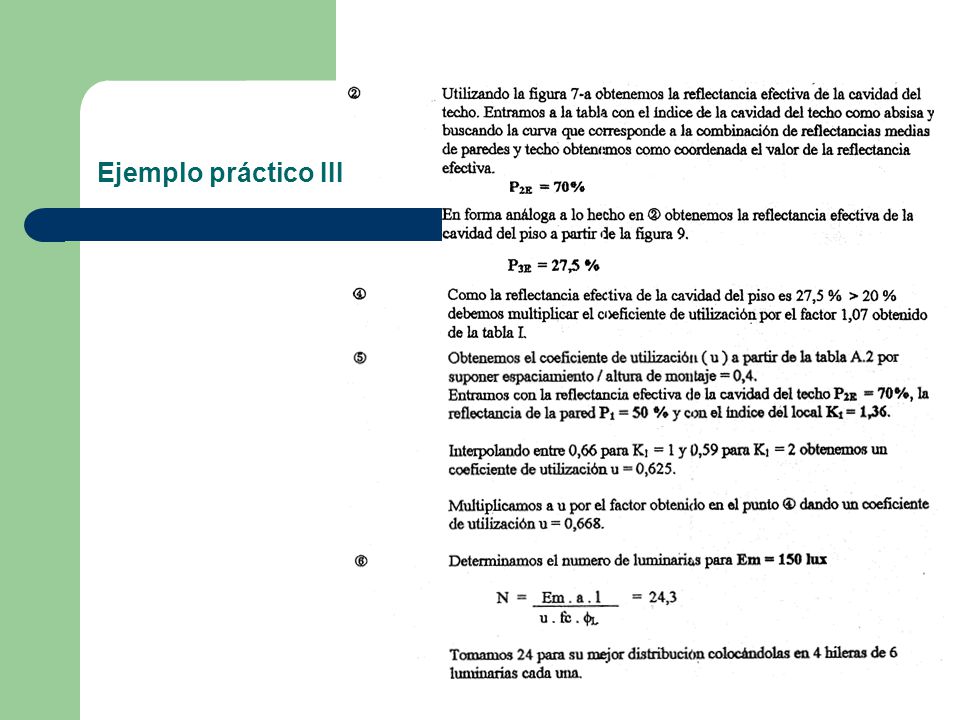

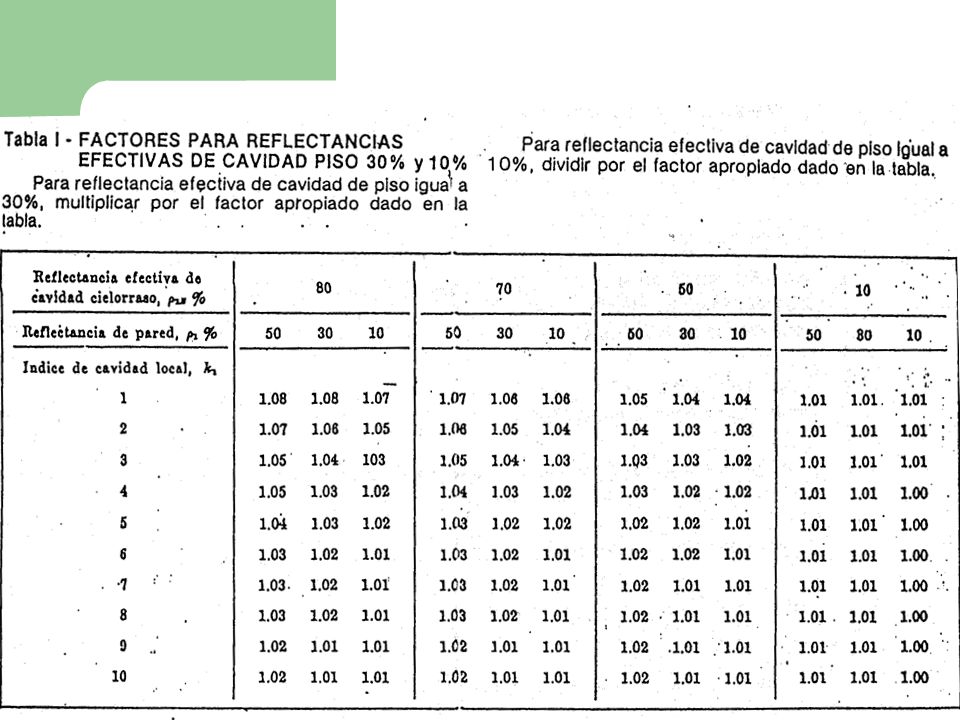

9 Ejemplo práctico III

10 Depreciación No contempla reducción progresiva de la iluminancia debido al envejecimiento de lámparas y la acumulación de suciedad en luminarias y en superficies del local

11 MUCHAS GRACIAS POR SU TIEMPO
