1 SISTEMAS INDIRECTOS DE REFRIGERACIÓN

2 indirecto de refrigeración.

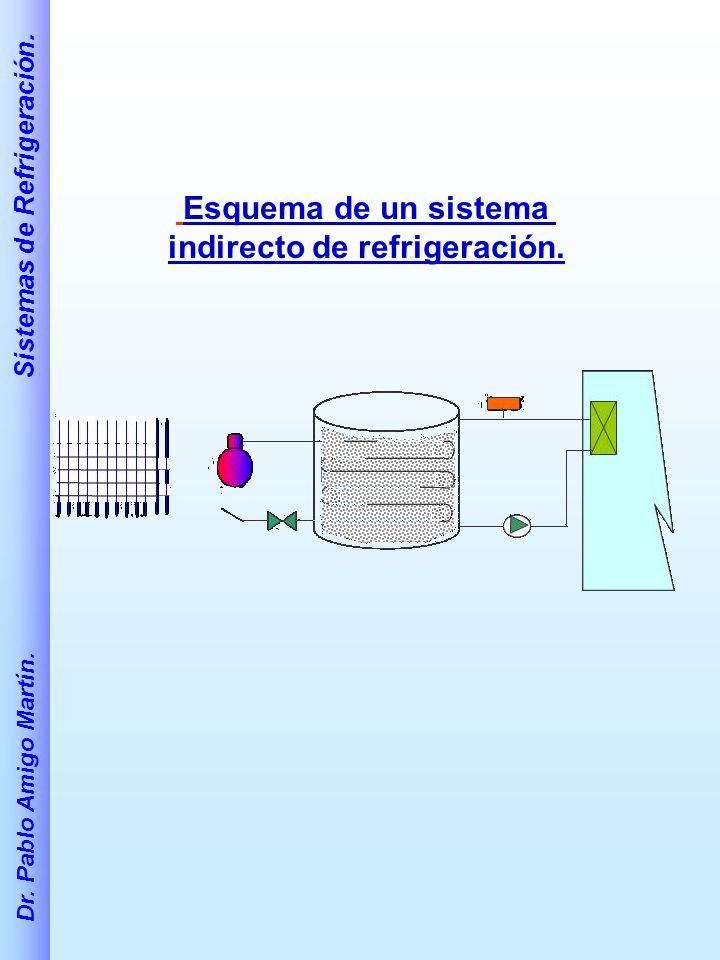

Esquema de un sistema indirecto de refrigeración.

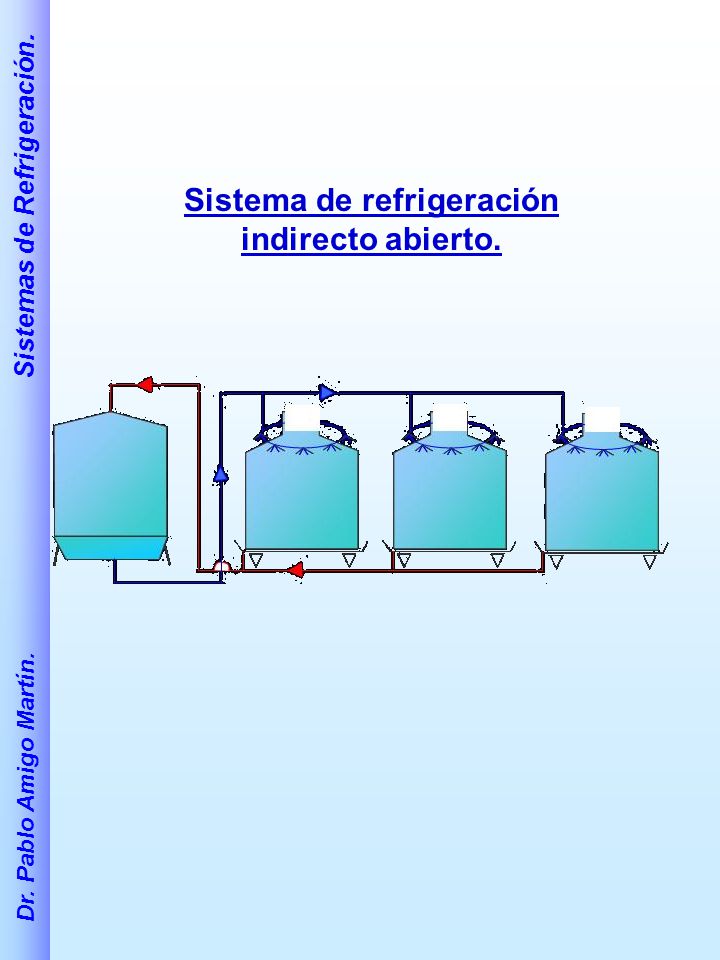

3 Sistema de refrigeración
indirecto abierto.

4

5 Sistemas indirectos de refrigeración.- Utilización

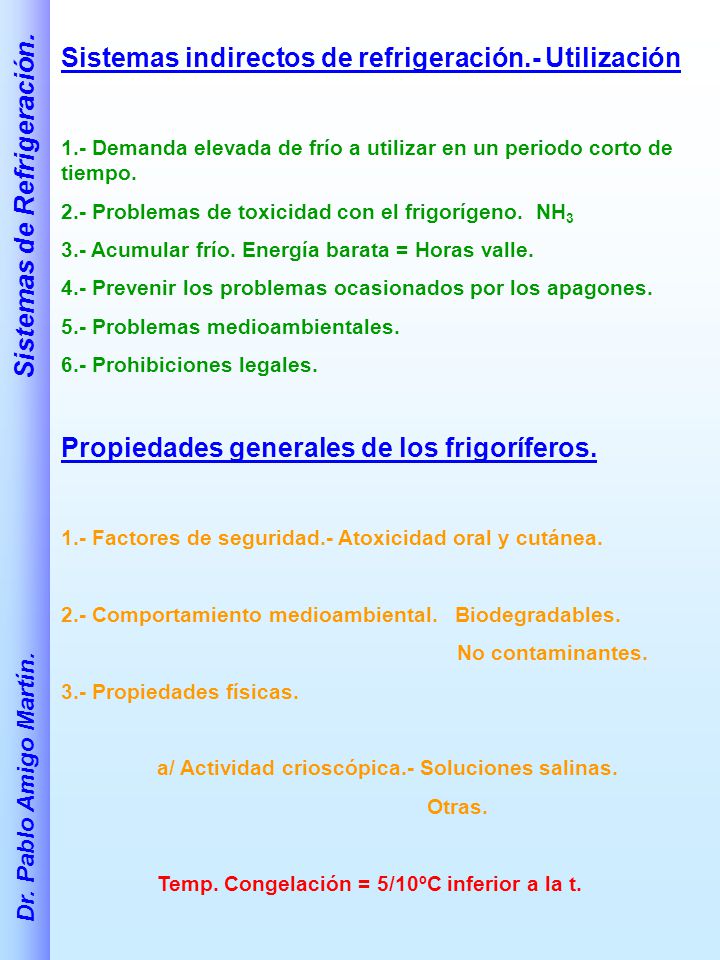

1.- Demanda elevada de frío a utilizar en un periodo corto de tiempo. 2.- Problemas de toxicidad con el frigorígeno. NH3 3.- Acumular frío. Energía barata = Horas valle. 4.- Prevenir los problemas ocasionados por los apagones. 5.- Problemas medioambientales. 6.- Prohibiciones legales. Propiedades generales de los frigoríferos. 1.- Factores de seguridad.- Atoxicidad oral y cutánea. 2.- Comportamiento medioambiental. Biodegradables. No contaminantes. 3.- Propiedades físicas. a/ Actividad crioscópica.- Soluciones salinas. Otras. Temp. Congelación = 5/10ºC inferior a la t.

6 Ley de Raoult. Líquido + hielo Concentración (% en peso) Na OH
Líquido + sal Disolución en estado líquido. Líquido + hielo Hielo + solución congelada. Sal + solución Temperatura Concentración (% en peso) b/ Calor específico.- c/ Coeficiente superficial de transmisión del calor. d/ Densidad.- e/ Viscosidad.- Propiedades químicas a/ Estabilidad química.- que no se degraden. b/ Corrosividad.- pH (neutro) – Inhibidores. Na2 Cr2 O7 Na OH

7 Serpentín extraído de un depósito de agua helada

8 Principales frigoríferos utilizados

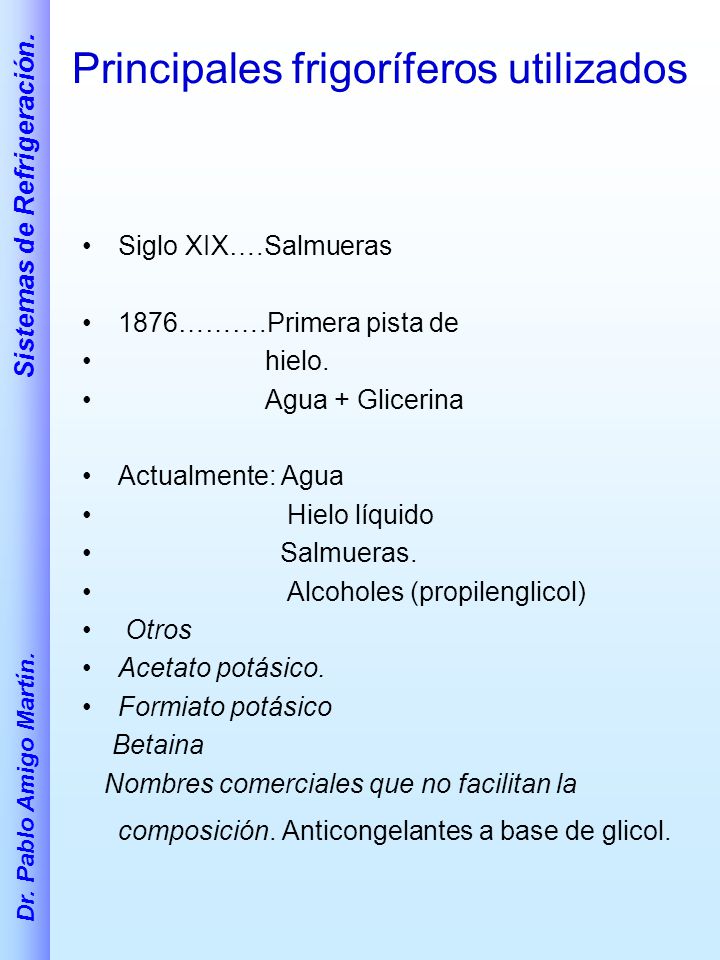

Siglo XIX….Salmueras 1876……….Primera pista de hielo. Agua + Glicerina Actualmente: Agua Hielo líquido Salmueras. Alcoholes (propilenglicol) Otros Acetato potásico. Formiato potásico Betaina Nombres comerciales que no facilitan la composición. Anticongelantes a base de glicol.

9

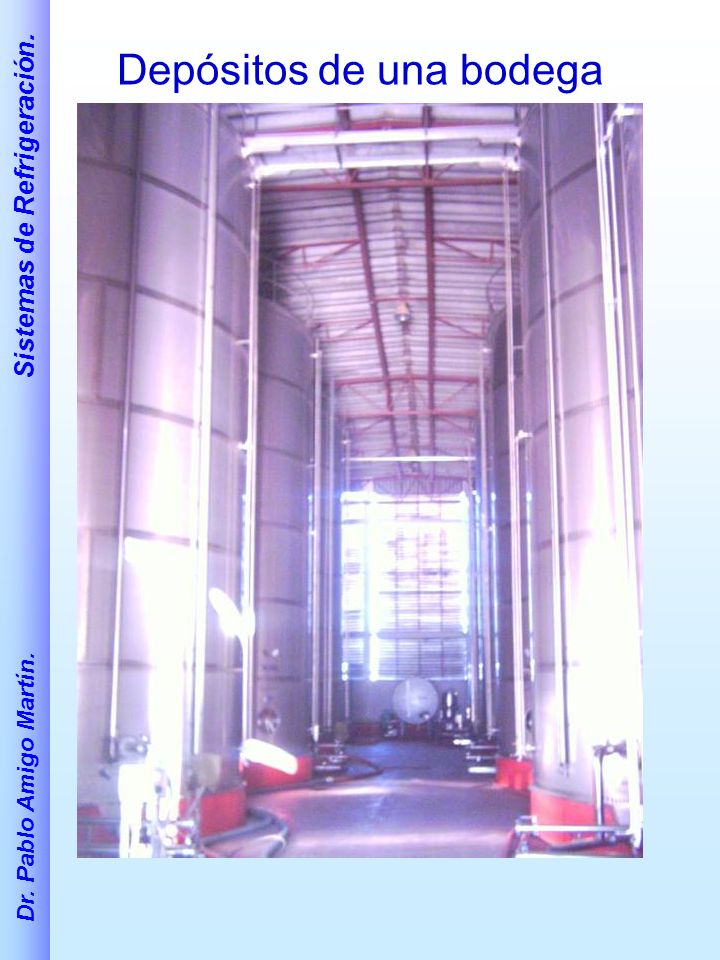

10 Depósitos de una bodega

11

12 Mina de sal de Cracovia.

13

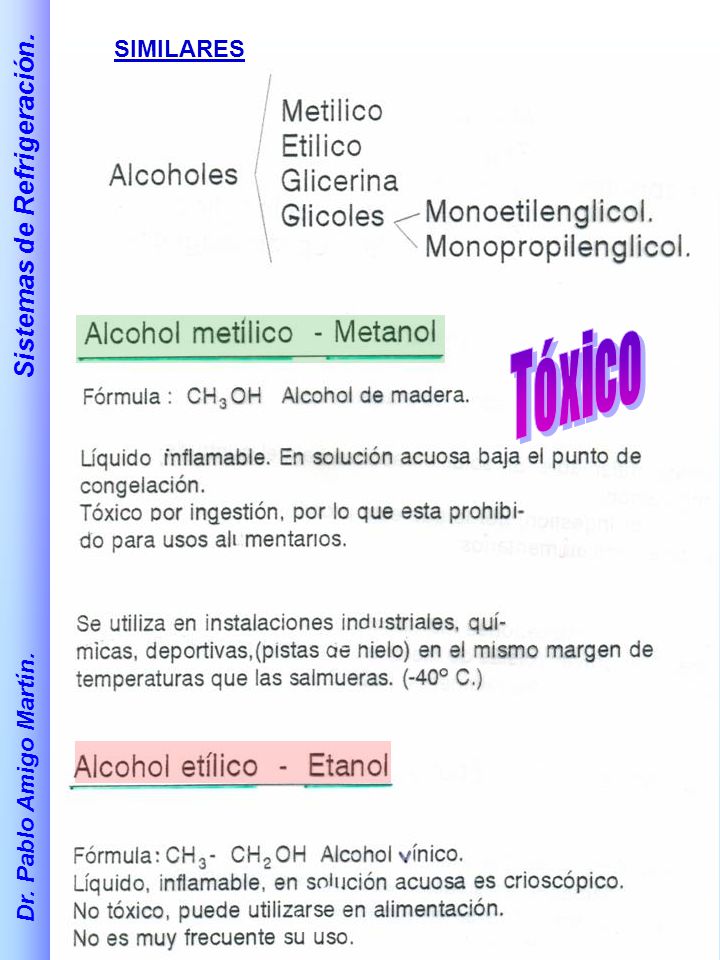

14 SIMILARES Tóxico

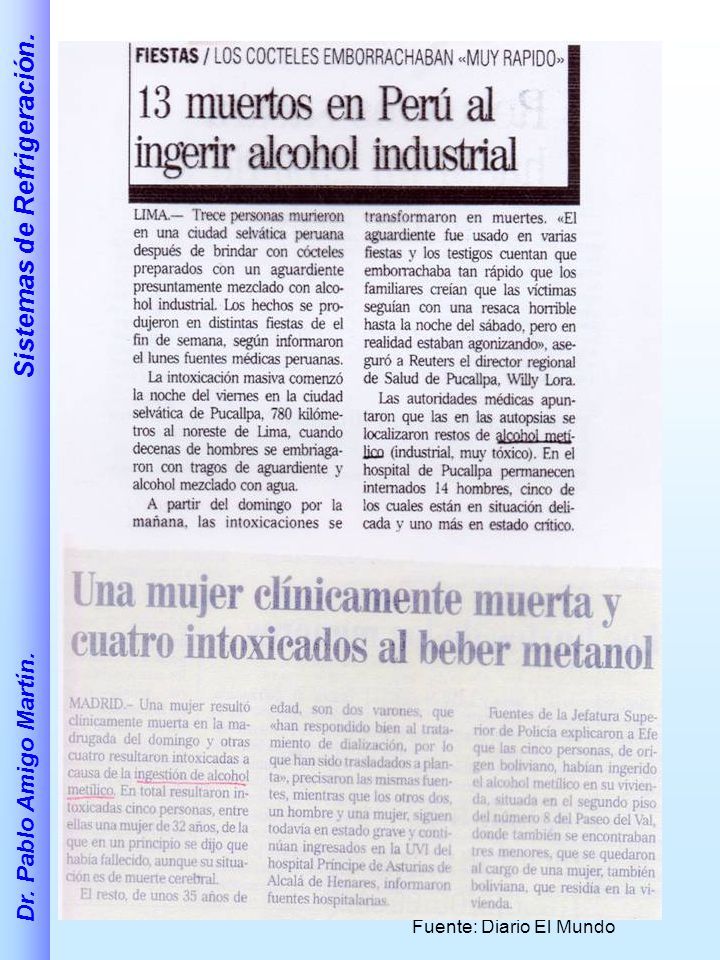

15 Fuente: Diario El Mundo

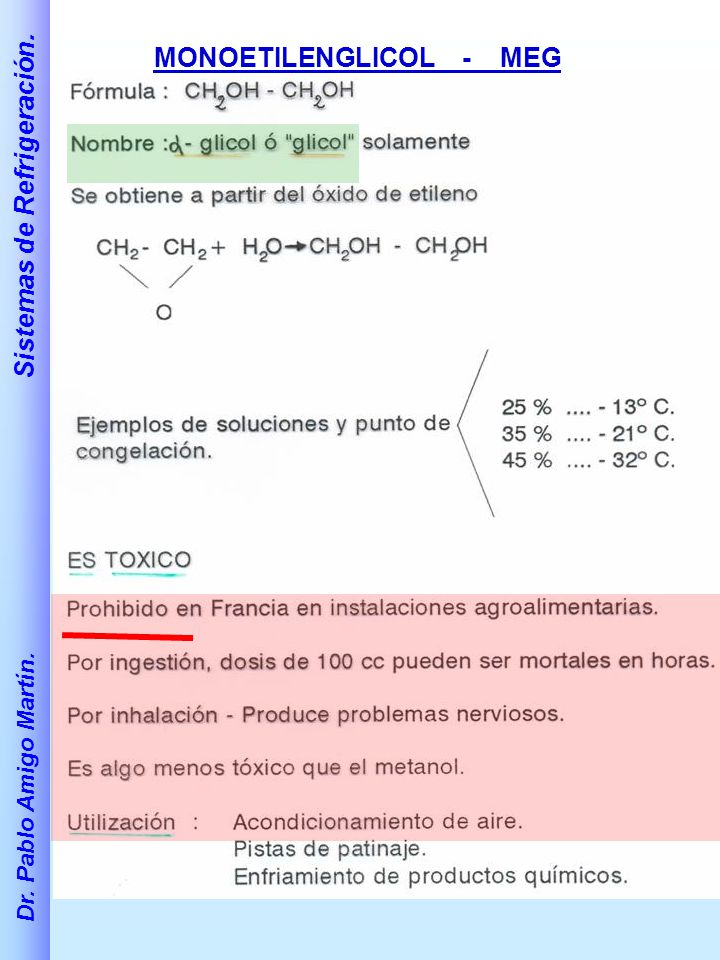

16 MONOETILENGLICOL - MEG

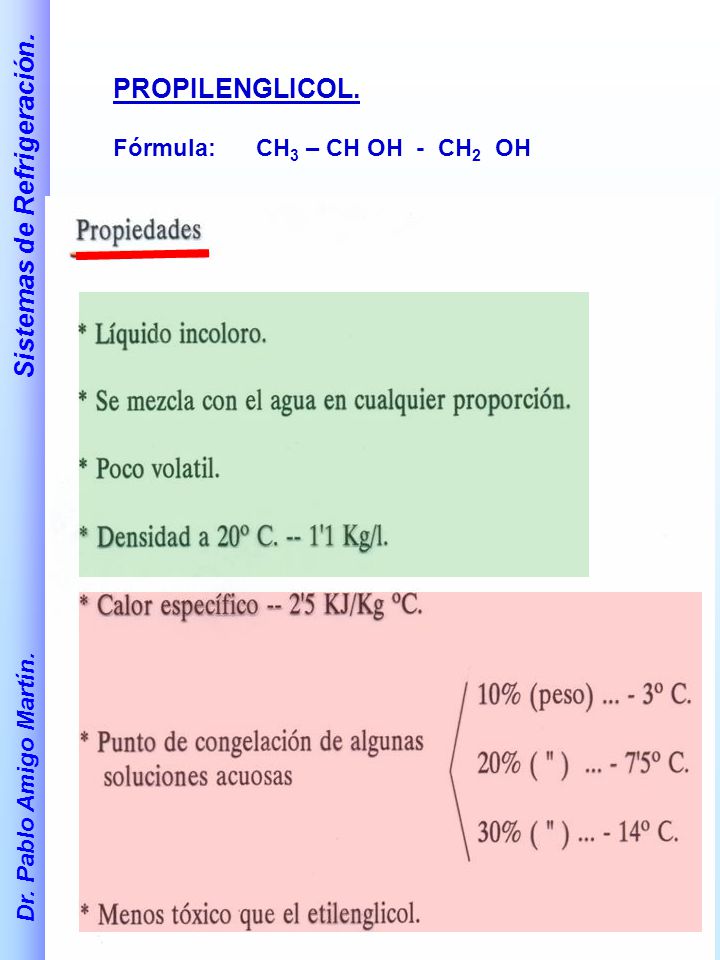

17 PROPILENGLICOL. Fórmula: CH3 – CH OH - CH2 OH

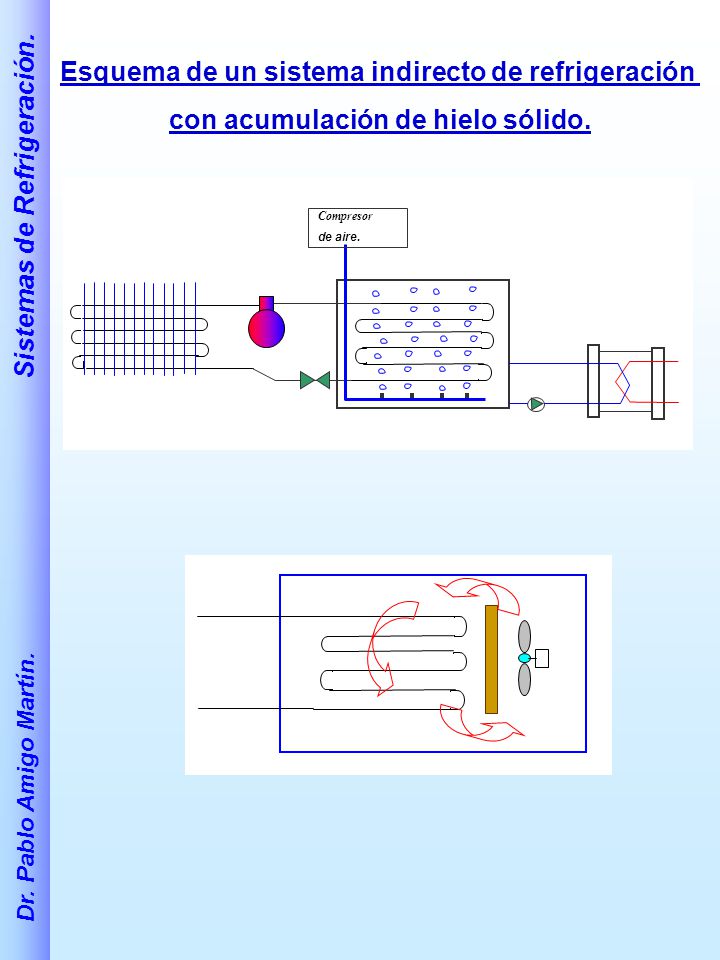

18 Esquema de un sistema indirecto de refrigeración
con acumulación de hielo sólido. Compresor de aire.

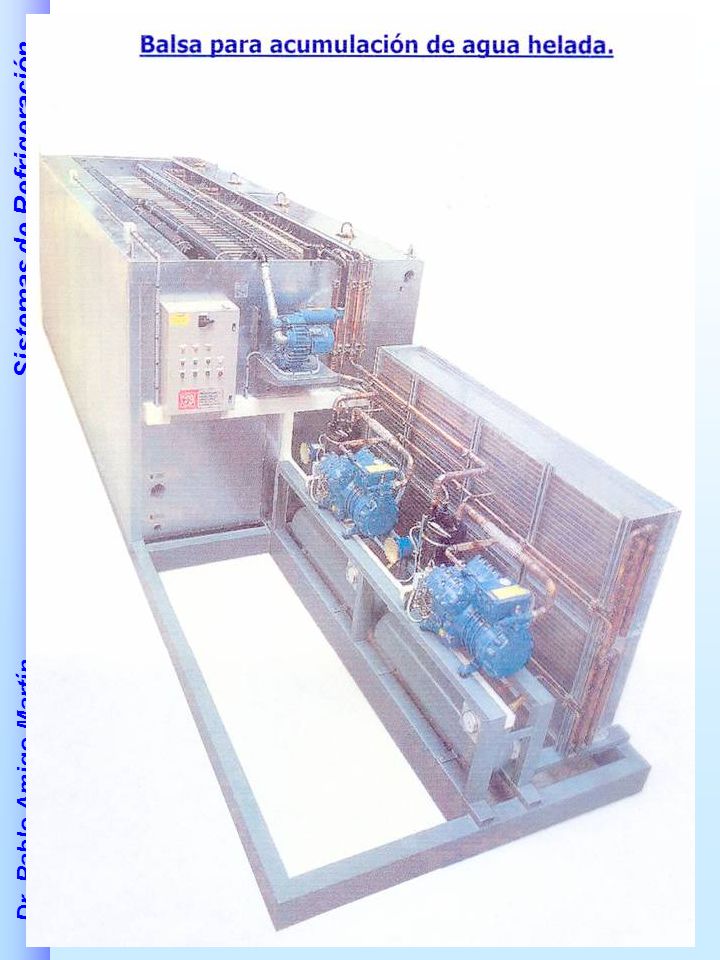

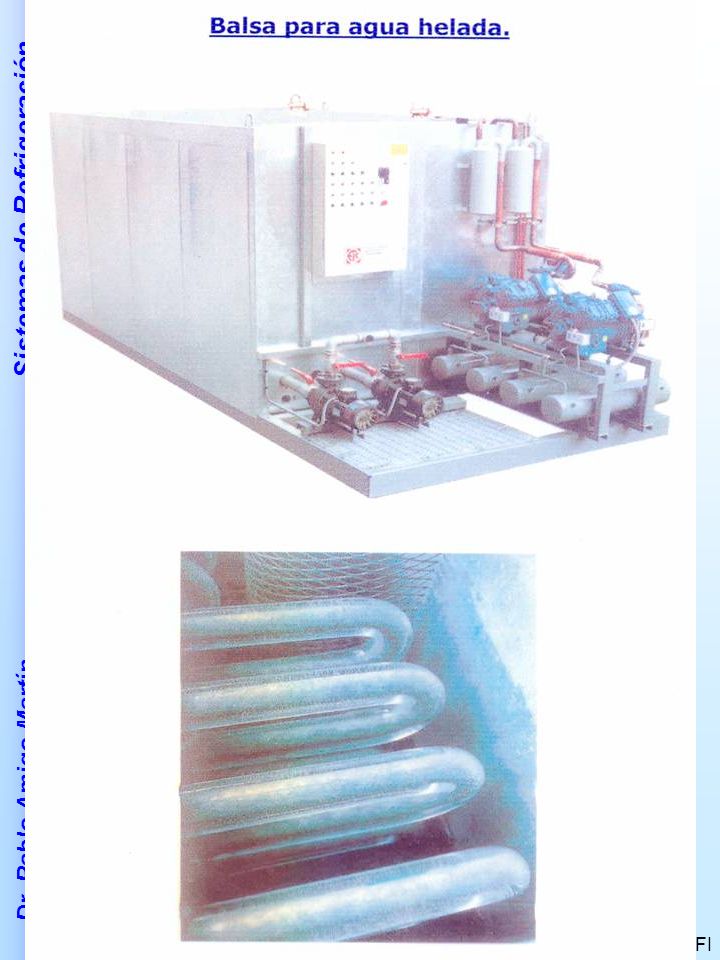

19 Fuente: Catálogo CFI

20 Fuente: Catálogo CFI Fuente: Catálogo CFI

21 Ciclo de fabricación de hielo.

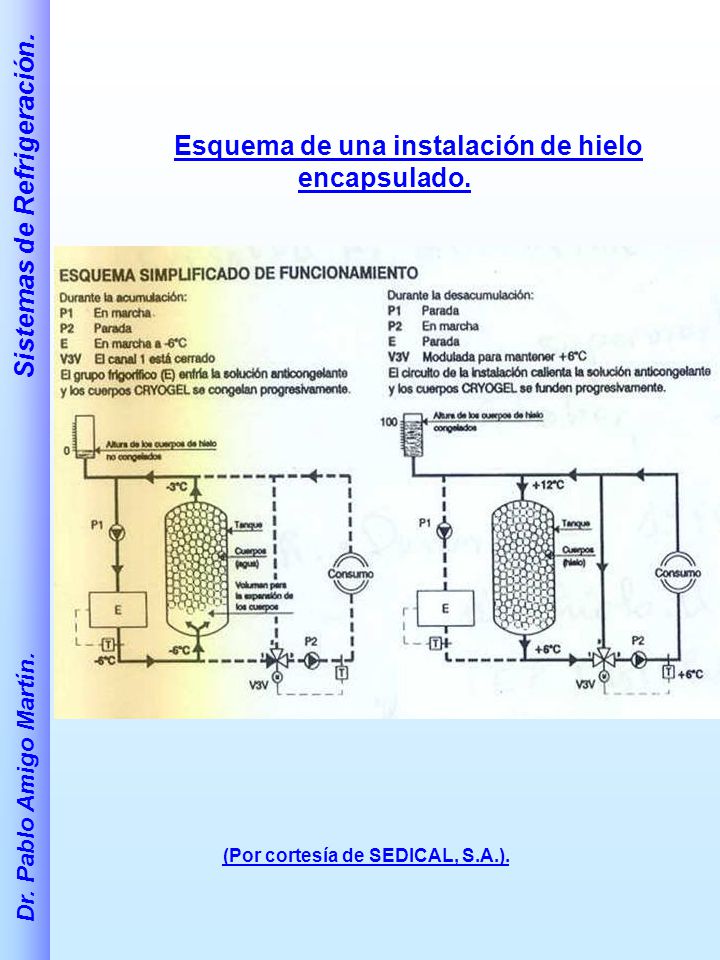

22 Esquema de una instalación de hielo encapsulado.
(Por cortesía de SEDICAL, S.A.).

23 Refrigeración con acumulación de hielo.
