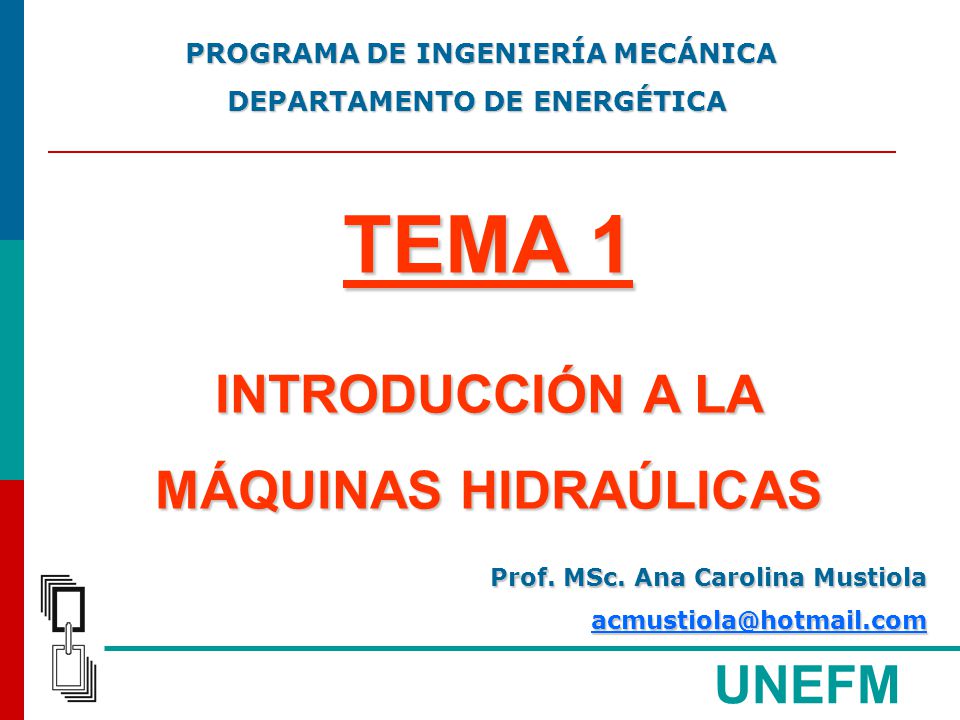

TEMA 1 INTRODUCCIÓN A LA MÁQUINAS HIDRAÚLICAS UNEFM
PROGRAMA DE INGENIERÍA MECÁNICA DEPARTAMENTO DE ENERGÉTICA TEMA 1 INTRODUCCIÓN A LA MÁQUINAS HIDRAÚLICAS Prof. MSc. Ana Carolina Mustiola UNEFM
2
UNEFM TEMA 1 INTRODUCCIÓN A LAS MÁQUINAS H.

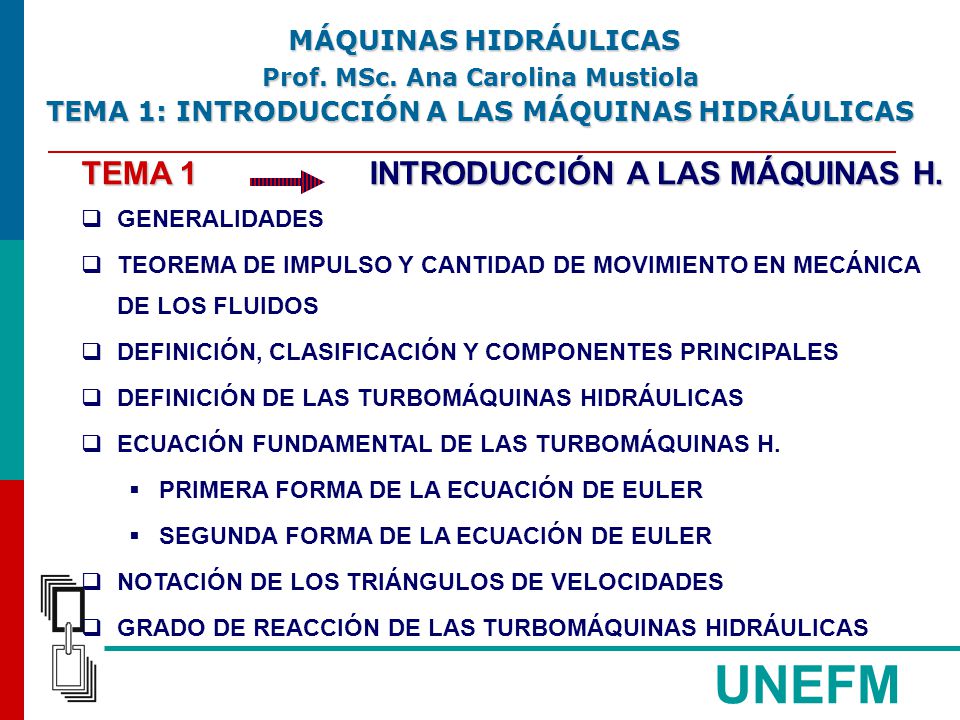

MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS TEMA 1 INTRODUCCIÓN A LAS MÁQUINAS H. GENERALIDADES TEOREMA DE IMPULSO Y CANTIDAD DE MOVIMIENTO EN MECÁNICA DE LOS FLUIDOS DEFINICIÓN, CLASIFICACIÓN Y COMPONENTES PRINCIPALES DEFINICIÓN DE LAS TURBOMÁQUINAS HIDRÁULICAS ECUACIÓN FUNDAMENTAL DE LAS TURBOMÁQUINAS H. PRIMERA FORMA DE LA ECUACIÓN DE EULER SEGUNDA FORMA DE LA ECUACIÓN DE EULER NOTACIÓN DE LOS TRIÁNGULOS DE VELOCIDADES GRADO DE REACCIÓN DE LAS TURBOMÁQUINAS HIDRÁULICAS UNEFM
3

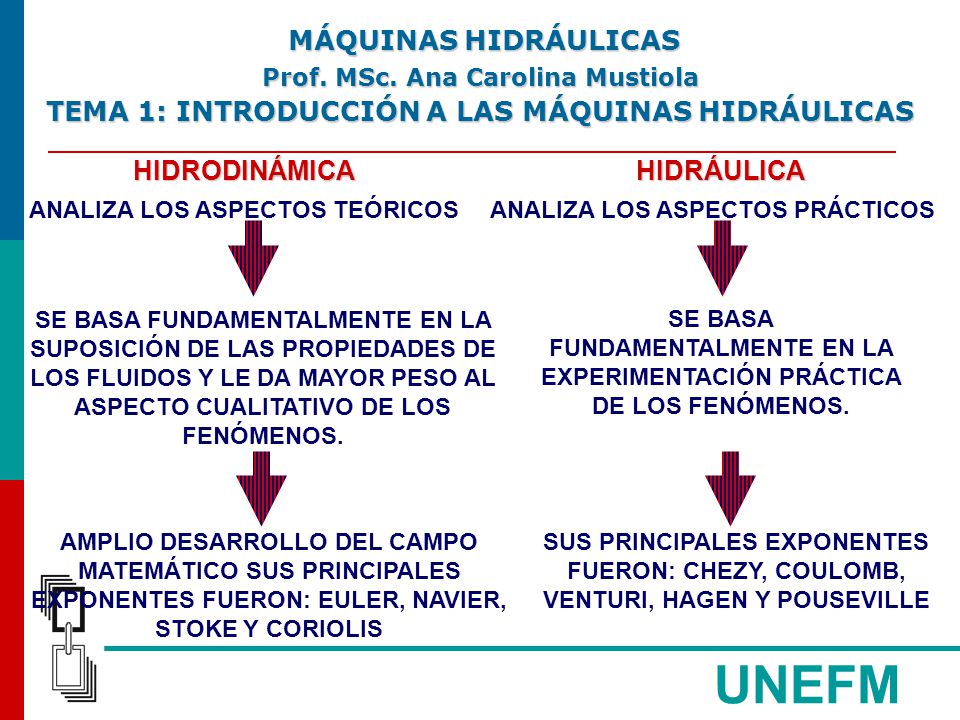

UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS HIDRODINÁMICA
Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS HIDRODINÁMICA ANALIZA LOS ASPECTOS TEÓRICOS HIDRÁULICA ANALIZA LOS ASPECTOS PRÁCTICOS SE BASA FUNDAMENTALMENTE EN LA SUPOSICIÓN DE LAS PROPIEDADES DE LOS FLUIDOS Y LE DA MAYOR PESO AL ASPECTO CUALITATIVO DE LOS FENÓMENOS. SE BASA FUNDAMENTALMENTE EN LA EXPERIMENTACIÓN PRÁCTICA DE LOS FENÓMENOS. AMPLIO DESARROLLO DEL CAMPO MATEMÁTICO SUS PRINCIPALES EXPONENTES FUERON: EULER, NAVIER, STOKE Y CORIOLIS SUS PRINCIPALES EXPONENTES FUERON: CHEZY, COULOMB, VENTURI, HAGEN Y POUSEVILLE UNEFM
4
UNEFM RAMAS DE LA MECÁNICA DE LOS FLUIDOS

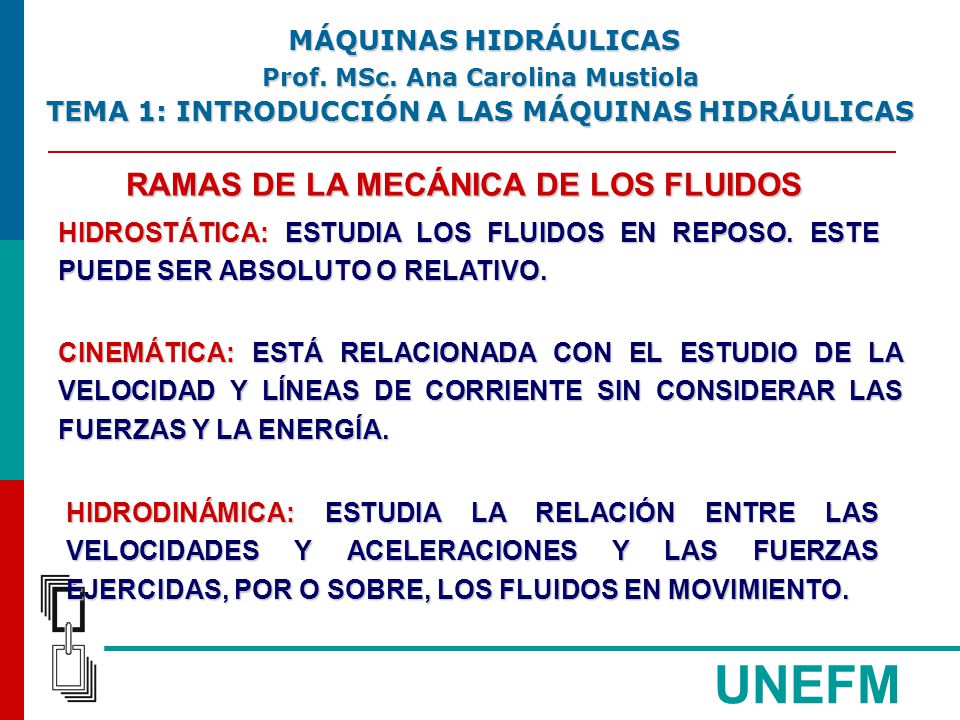

MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS RAMAS DE LA MECÁNICA DE LOS FLUIDOS HIDROSTÁTICA: ESTUDIA LOS FLUIDOS EN REPOSO. ESTE PUEDE SER ABSOLUTO O RELATIVO. CINEMÁTICA: ESTÁ RELACIONADA CON EL ESTUDIO DE LA VELOCIDAD Y LÍNEAS DE CORRIENTE SIN CONSIDERAR LAS FUERZAS Y LA ENERGÍA. HIDRODINÁMICA: ESTUDIA LA RELACIÓN ENTRE LAS VELOCIDADES Y ACELERACIONES Y LAS FUERZAS EJERCIDAS, POR O SOBRE, LOS FLUIDOS EN MOVIMIENTO. UNEFM
5

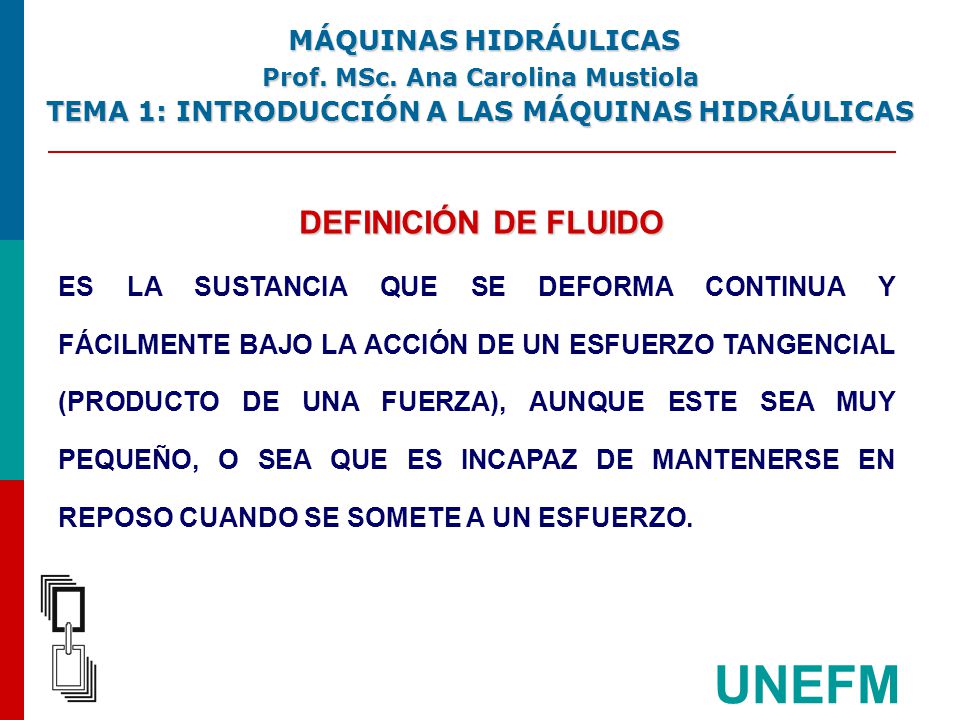

UNEFM DEFINICIÓN DE FLUIDO
MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS DEFINICIÓN DE FLUIDO ES LA SUSTANCIA QUE SE DEFORMA CONTINUA Y FÁCILMENTE BAJO LA ACCIÓN DE UN ESFUERZO TANGENCIAL (PRODUCTO DE UNA FUERZA), AUNQUE ESTE SEA MUY PEQUEÑO, O SEA QUE ES INCAPAZ DE MANTENERSE EN REPOSO CUANDO SE SOMETE A UN ESFUERZO. UNEFM
6

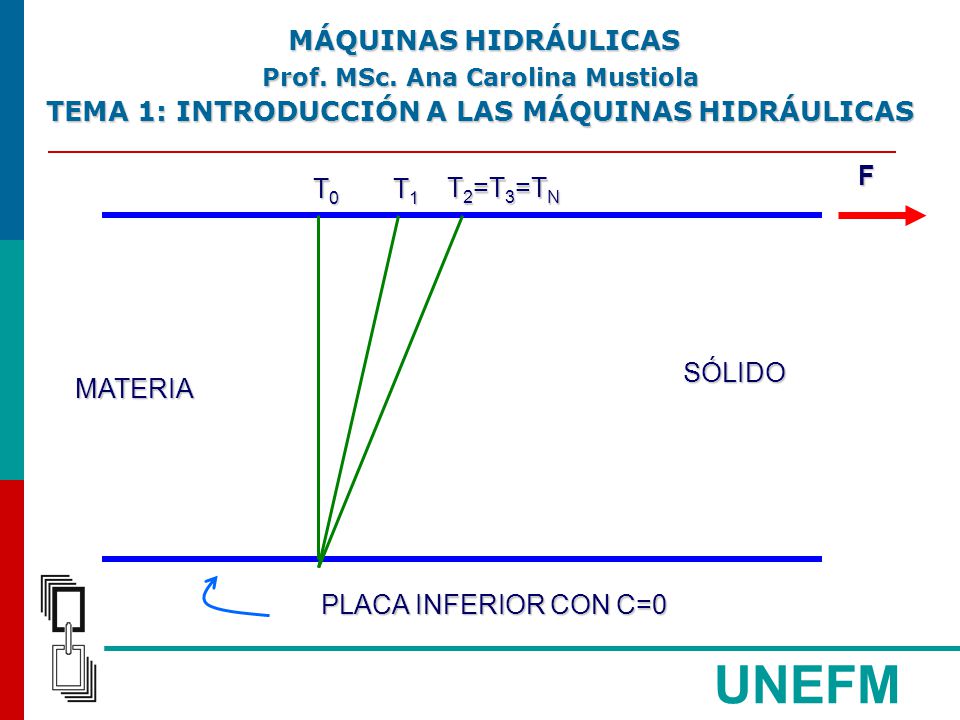

UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS F T0 T1 T2=T3=TN
Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS F T0 T1 T2=T3=TN SÓLIDO MATERIA PLACA INFERIOR CON C=0 UNEFM
7

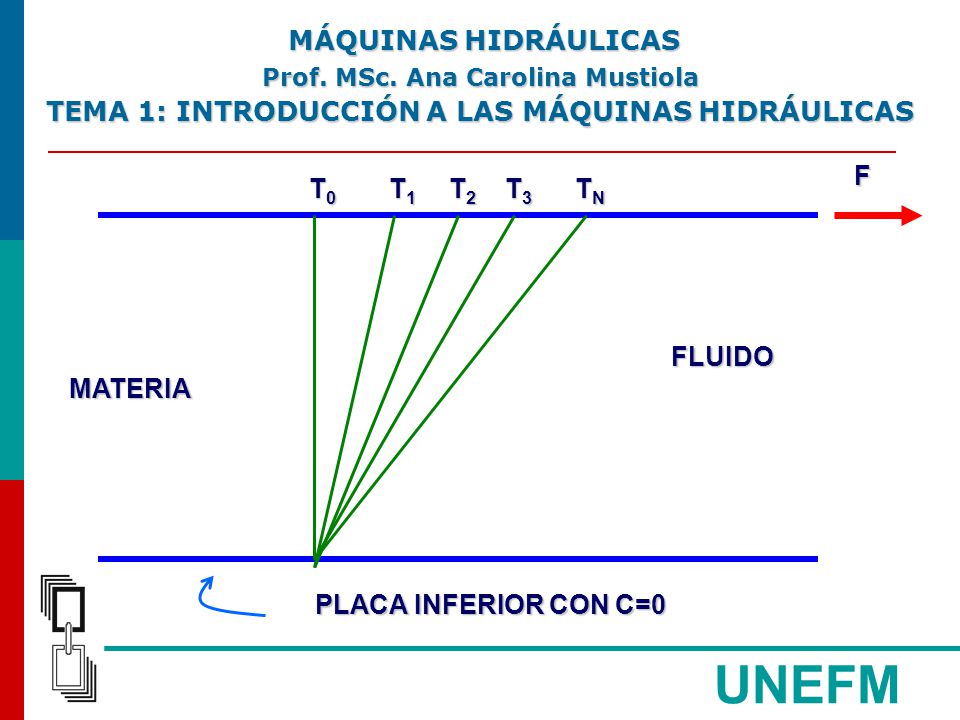

UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS F T0 T1 T2 T3 TN
Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS F T0 T1 T2 T3 TN FLUIDO MATERIA PLACA INFERIOR CON C=0 UNEFM
8
UNEFM ESTADOS DE LA MATERIA 1. SÓLIDOS 2. LÍQUIDO 3. GASEOSO
MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS ESTADOS DE LA MATERIA 1. SÓLIDOS SEPARACIÓN Y ACTIVIDAD MOLECULAR: DISMINUYEN DE GAS – LÍQUIDO- SÓLIDO FUERZA DE COHESIÓN MOLECULAR: DISMINUYE DE SÓLIDO – LÍQUIDO – GAS 2. LÍQUIDO 3. GASEOSO FLUIDOS UNEFM
9
UNEFM PROPIEDADES FUNDAMENTALES DE LOS FLUIDOS

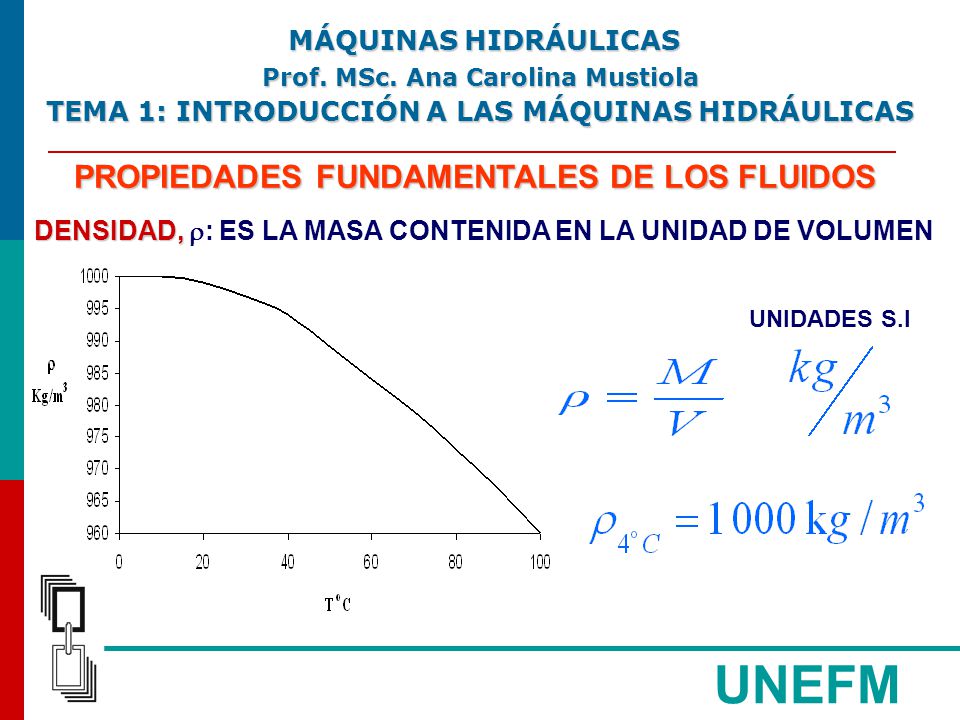

MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS PROPIEDADES FUNDAMENTALES DE LOS FLUIDOS DENSIDAD, : ES LA MASA CONTENIDA EN LA UNIDAD DE VOLUMEN UNIDADES S.I UNEFM
10

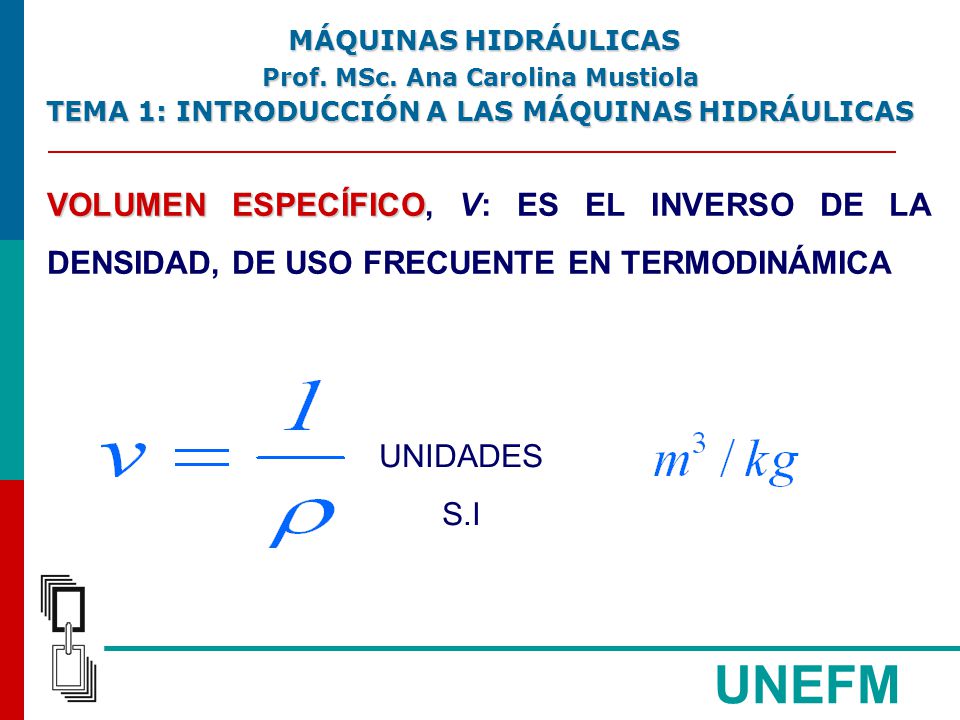

MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS VOLUMEN ESPECÍFICO, V: ES EL INVERSO DE LA DENSIDAD, DE USO FRECUENTE EN TERMODINÁMICA UNIDADES S.I UNEFM
11
UNEFM PESO ESPECIFICO, : ES EL PESO CONTENIDO EN LA UNIDAD DE VOLUMEN
MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS PESO ESPECIFICO, : ES EL PESO CONTENIDO EN LA UNIDAD DE VOLUMEN UNIDADES S.I UNEFM
12

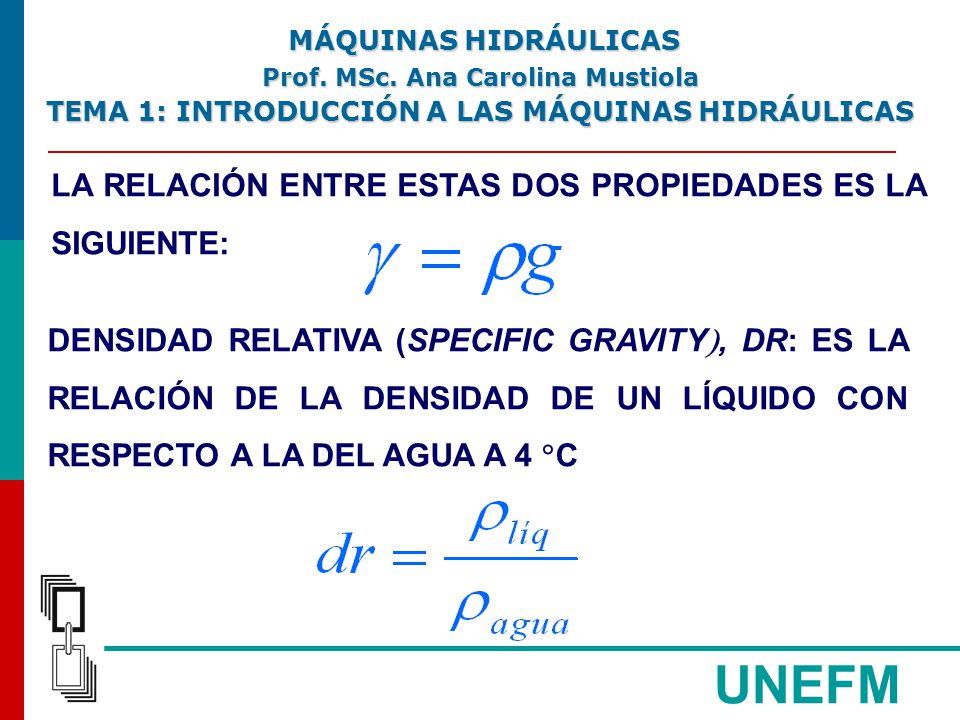

UNEFM LA RELACIÓN ENTRE ESTAS DOS PROPIEDADES ES LA SIGUIENTE:
MÁQUINAS HIDRÁULICAS Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS LA RELACIÓN ENTRE ESTAS DOS PROPIEDADES ES LA SIGUIENTE: DENSIDAD RELATIVA (SPECIFIC GRAVITY, DR: ES LA RELACIÓN DE LA DENSIDAD DE UN LÍQUIDO CON RESPECTO A LA DEL AGUA A 4 C UNEFM
13
UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS

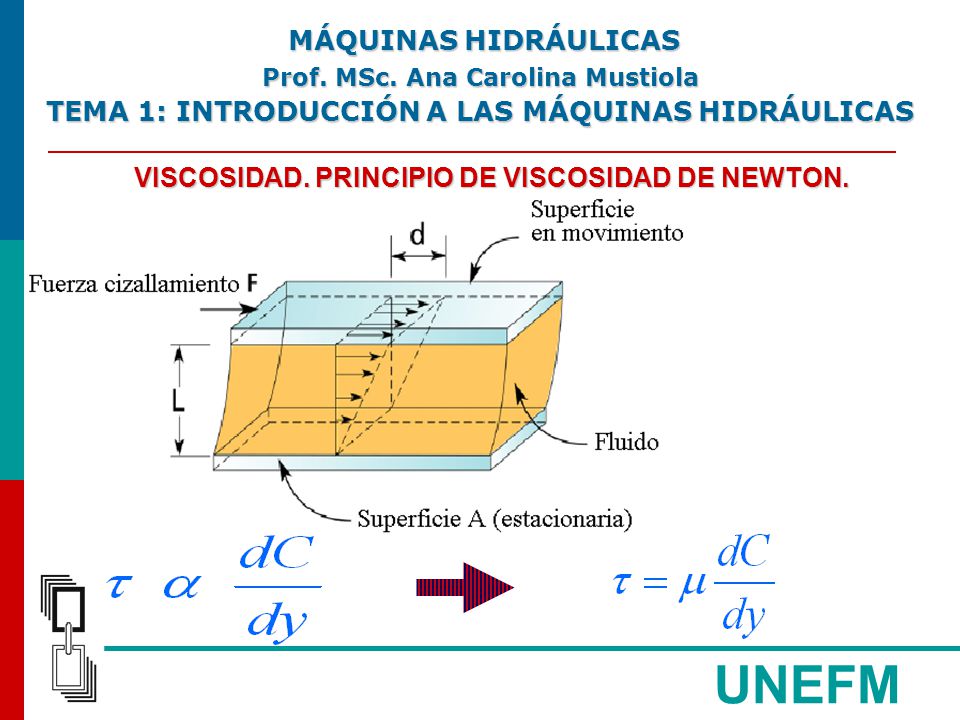

Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS VISCOSIDAD. PRINCIPIO DE VISCOSIDAD DE NEWTON. UNEFM
14
UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS

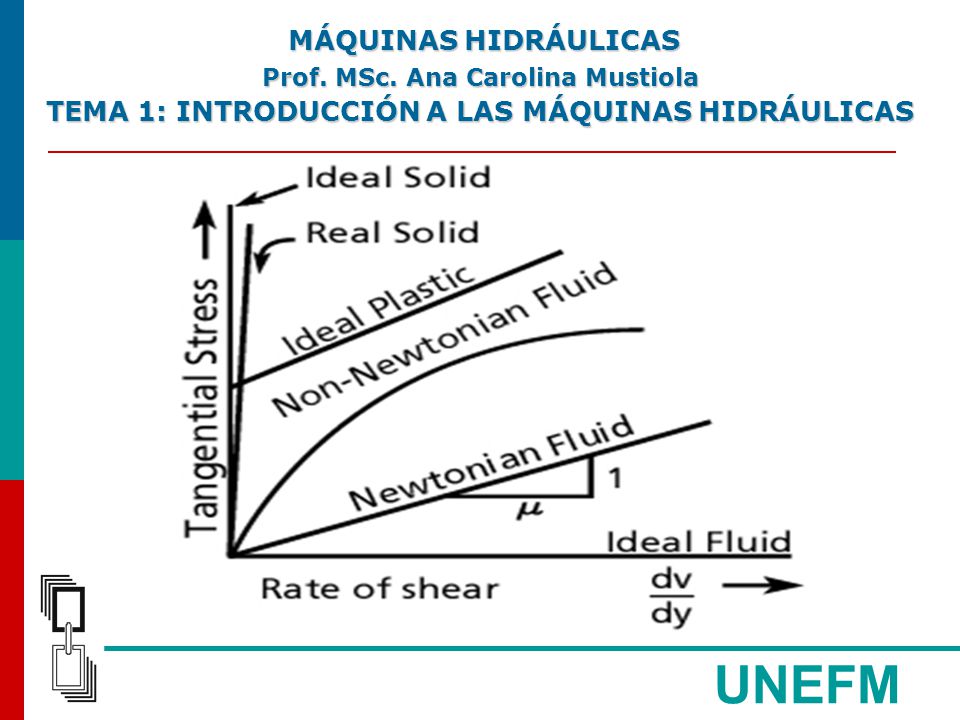

Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS CLASIFICACIÓN DE LOS FLUIDOS ATENDIENDO A LA LEY DE VISCOSIDAD DE NEWTON LOS QUE CUMPLEN LA LEY DE VISCOSIDAD DE NEWTON, SON LLAMADOS DE FLUJOS NEWTONIANOS LOS FLUJOS QUE NO CUMPLEN LA LEY DE VISCOSIDAD DE NEWTON, QUE SON LLAMADOS DE NO-NEWTONIANOS. LA REOLOGÍA ES LA CIENCIA QUE ESTUDIA EL COMPORTAMIENTO DE ESTE TIPO DE FLUIDOS. UNEFM
15
UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS
Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS UNEFM
16
UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS

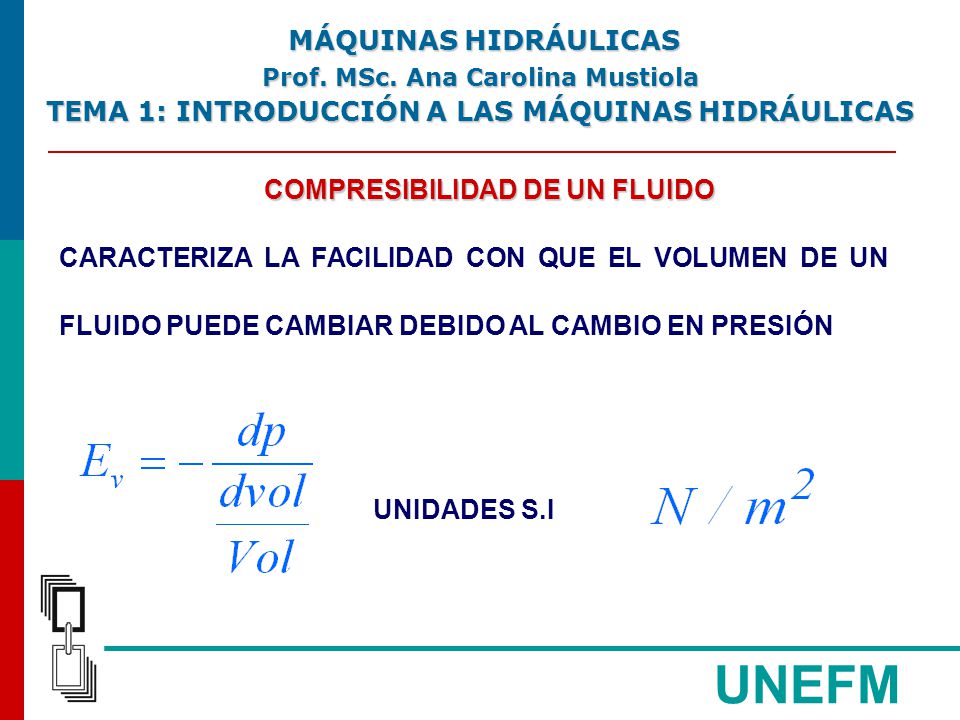

Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS COMPRESIBILIDAD DE UN FLUIDO CARACTERIZA LA FACILIDAD CON QUE EL VOLUMEN DE UN FLUIDO PUEDE CAMBIAR DEBIDO AL CAMBIO EN PRESIÓN UNIDADES S.I UNEFM
17
UNEFM N/m = J/m2 TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS

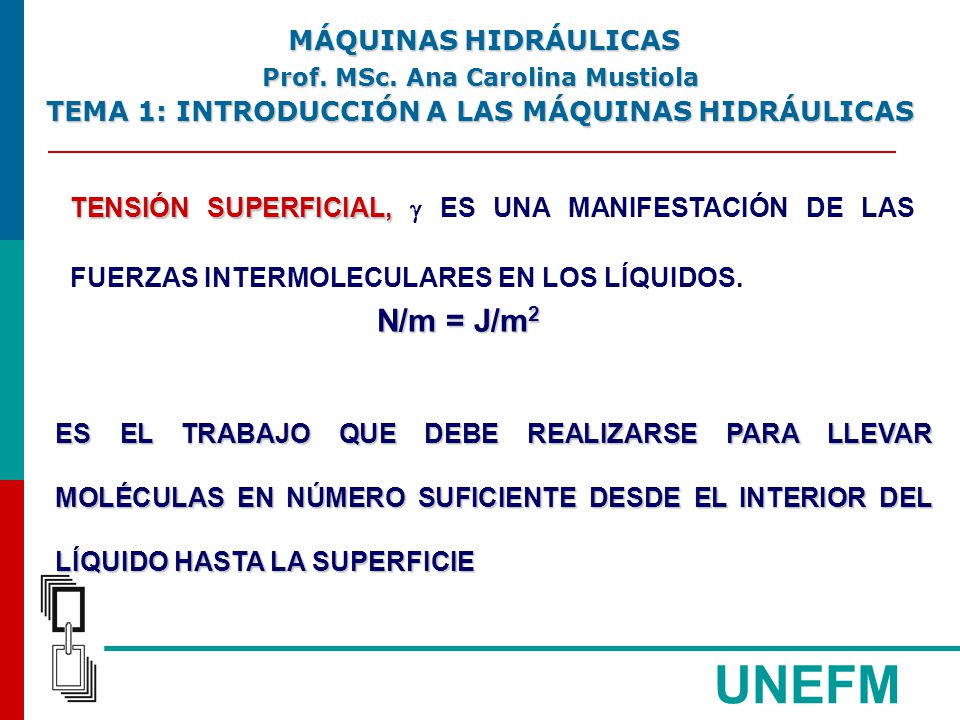

Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS TENSIÓN SUPERFICIAL, ES UNA MANIFESTACIÓN DE LAS FUERZAS INTERMOLECULARES EN LOS LÍQUIDOS. N/m = J/m2 ES EL TRABAJO QUE DEBE REALIZARSE PARA LLEVAR MOLÉCULAS EN NÚMERO SUFICIENTE DESDE EL INTERIOR DEL LÍQUIDO HASTA LA SUPERFICIE UNEFM
18
UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS

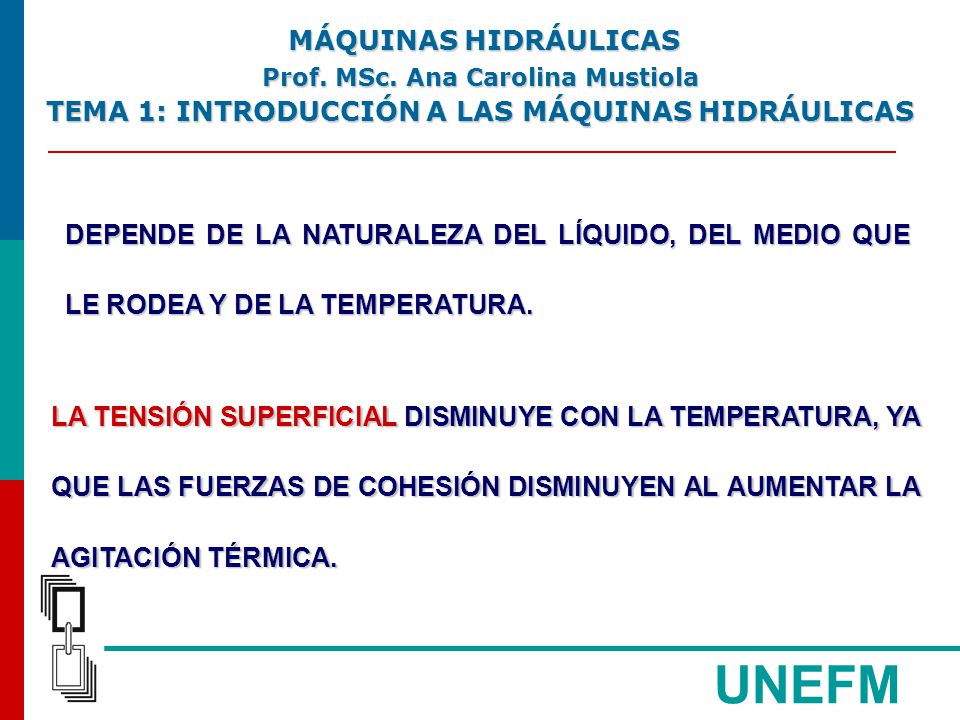

Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS DEPENDE DE LA NATURALEZA DEL LÍQUIDO, DEL MEDIO QUE LE RODEA Y DE LA TEMPERATURA. LA TENSIÓN SUPERFICIAL DISMINUYE CON LA TEMPERATURA, YA QUE LAS FUERZAS DE COHESIÓN DISMINUYEN AL AUMENTAR LA AGITACIÓN TÉRMICA. UNEFM
19
UNEFM AGUA = 10-3 N/m TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS

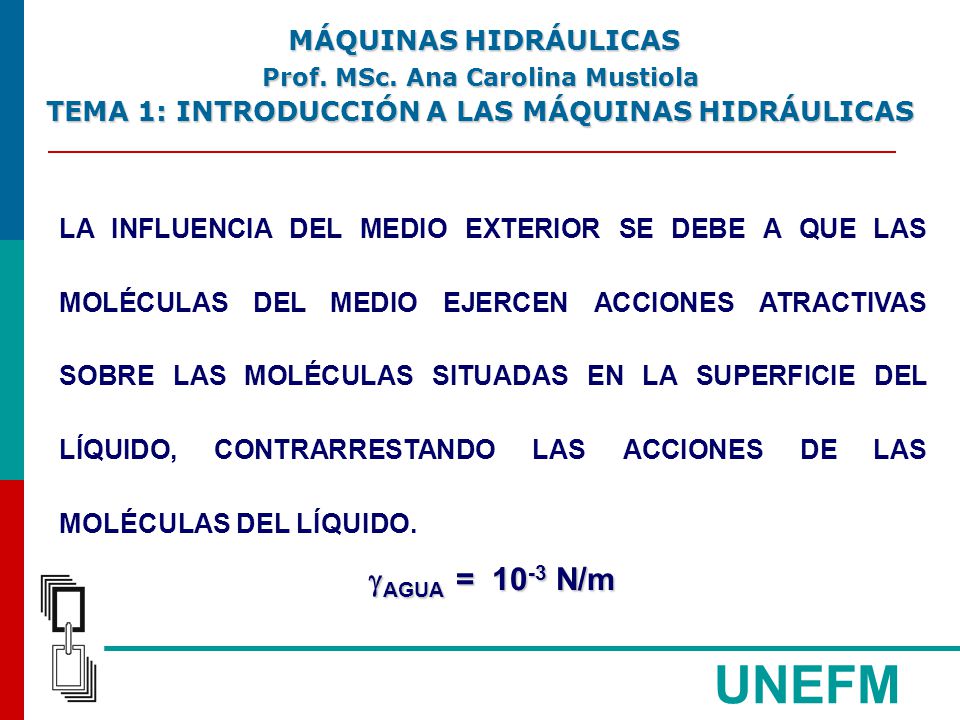

Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS LA INFLUENCIA DEL MEDIO EXTERIOR SE DEBE A QUE LAS MOLÉCULAS DEL MEDIO EJERCEN ACCIONES ATRACTIVAS SOBRE LAS MOLÉCULAS SITUADAS EN LA SUPERFICIE DEL LÍQUIDO, CONTRARRESTANDO LAS ACCIONES DE LAS MOLÉCULAS DEL LÍQUIDO. AGUA = N/m UNEFM
20
UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS
Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS UNEFM
21
UNEFM TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS

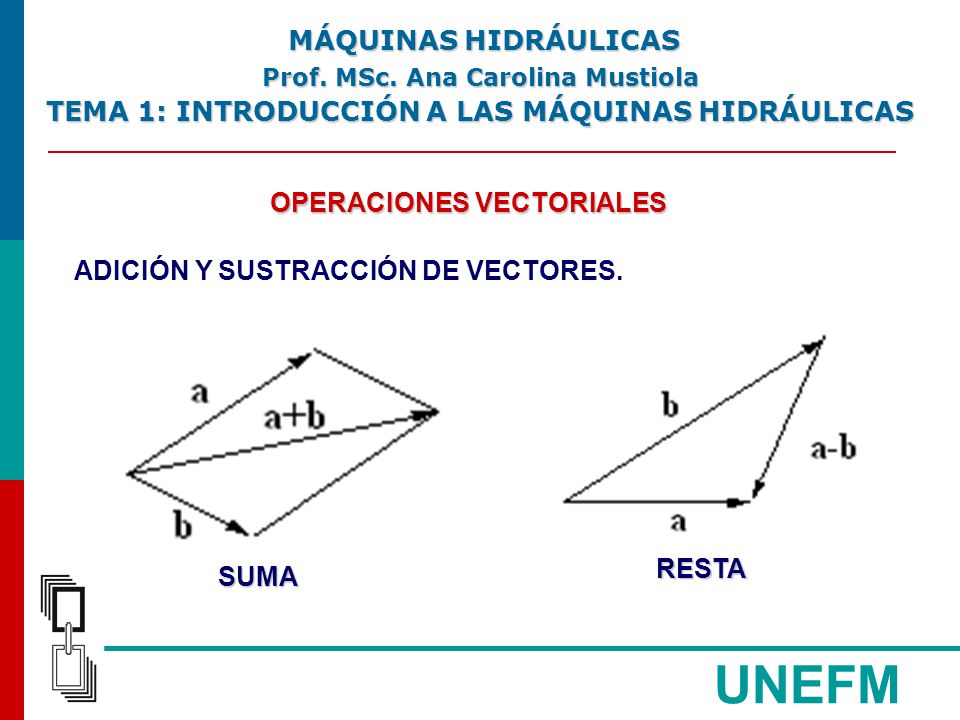

Prof. MSc. Ana Carolina Mustiola TEMA 1: INTRODUCCIÓN A LAS MÁQUINAS HIDRÁULICAS OPERACIONES VECTORIALES ADICIÓN Y SUSTRACCIÓN DE VECTORES. RESTA SUMA UNEFM
22
