1 Generación de un mapa de densidad de corrientes
Héctor Hugo Regil García E33: SIG

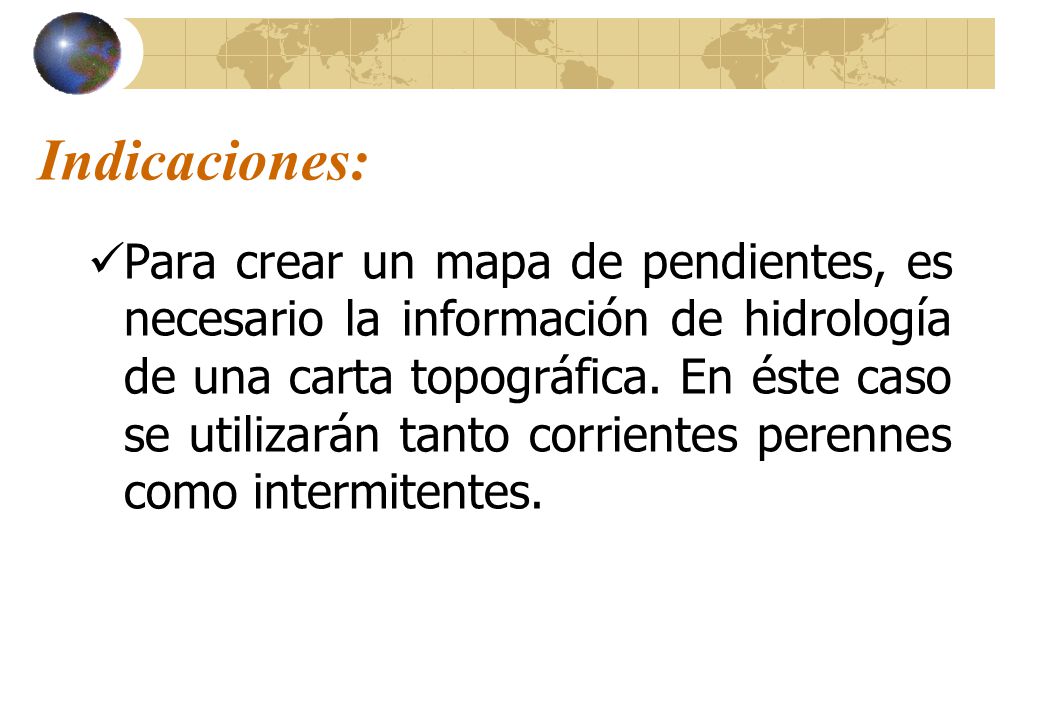

2 Indicaciones: Para crear un mapa de pendientes, es necesario la información de hidrología de una carta topográfica. En éste caso se utilizarán tanto corrientes perennes como intermitentes.

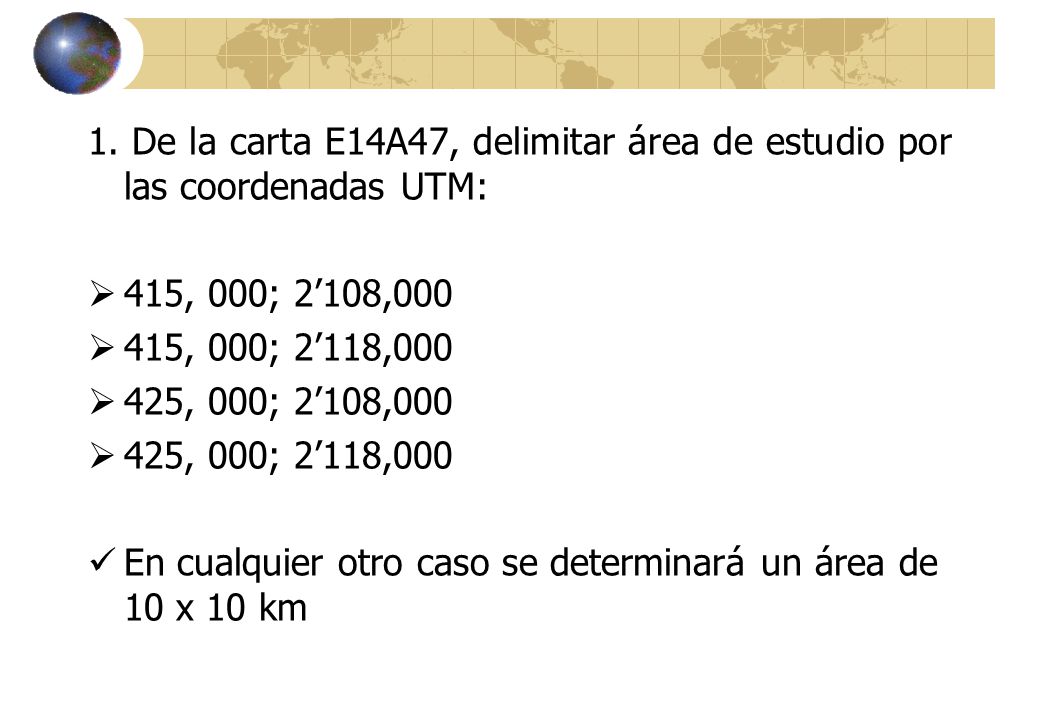

3 1. De la carta E14A47, delimitar área de estudio por las coordenadas UTM:
415, 000; 2’108,000 415, 000; 2’118,000 425, 000; 2’108,000 425, 000; 2’118,000 En cualquier otro caso se determinará un área de 10 x 10 km

4 Realizar un cuadriculado de 1 km2 con estilógrafo
Realizar un cuadriculado de 1 km2 con estilógrafo. Será una malla de 10 x 10 celdas:

5 Dibujar (con lápiz) las corrientes perennes e intermitentes.

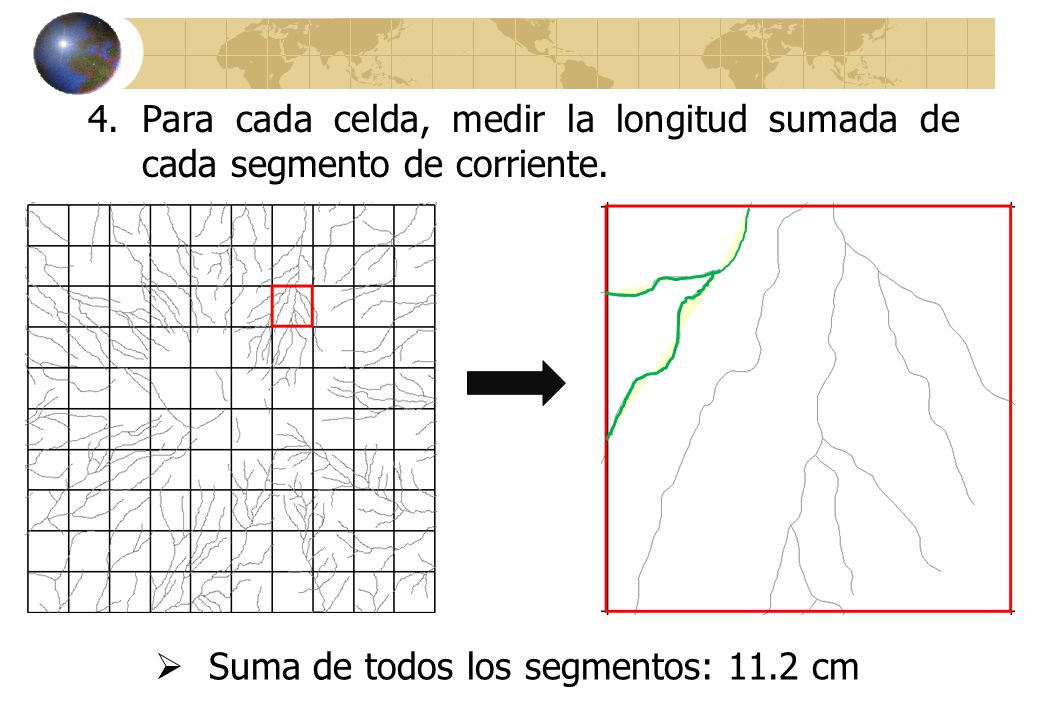

6 Para cada celda, medir la longitud sumada de cada segmento de corriente.
Suma de todos los segmentos: 11.2 cm

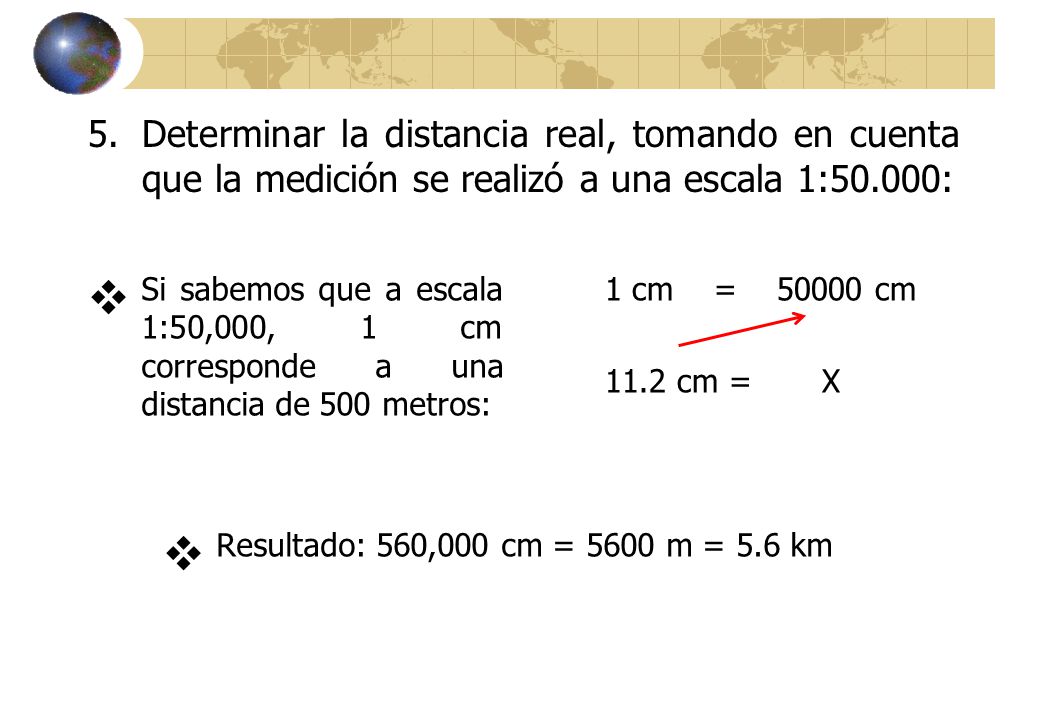

7 Determinar la distancia real, tomando en cuenta que la medición se realizó a una escala 1:50.000:
Si sabemos que a escala 1:50,000, 1 cm corresponde a una distancia de 500 metros: 1 cm = cm 11.2 cm = X Resultado: 560,000 cm = 5600 m = 5.6 km

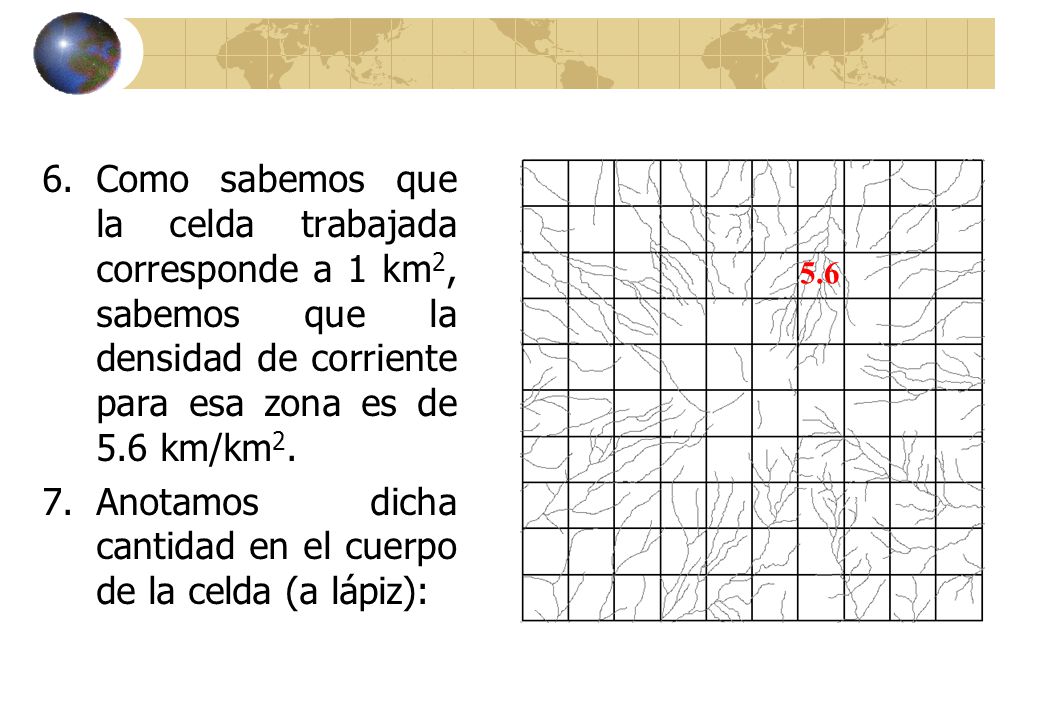

8 Anotamos dicha cantidad en el cuerpo de la celda (a lápiz):
Como sabemos que la celda trabajada corresponde a 1 km2, sabemos que la densidad de corriente para esa zona es de 5.6 km/km2. Anotamos dicha cantidad en el cuerpo de la celda (a lápiz): 5.6

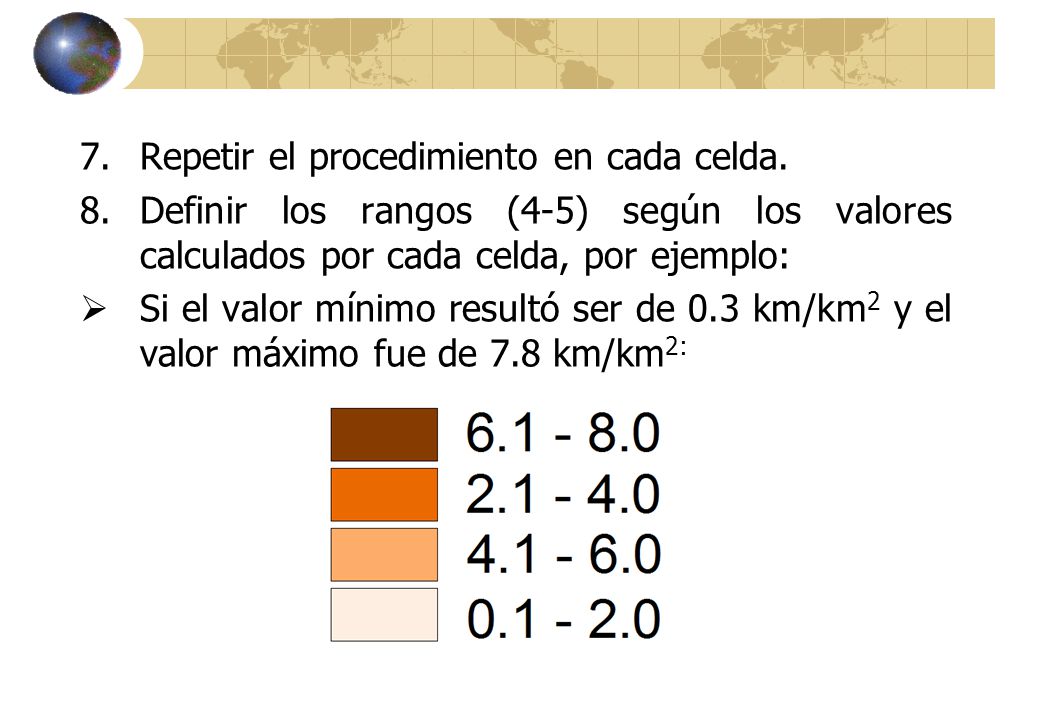

9 Repetir el procedimiento en cada celda.
Definir los rangos (4-5) según los valores calculados por cada celda, por ejemplo: Si el valor mínimo resultó ser de 0.3 km/km2 y el valor máximo fue de 7.8 km/km2:

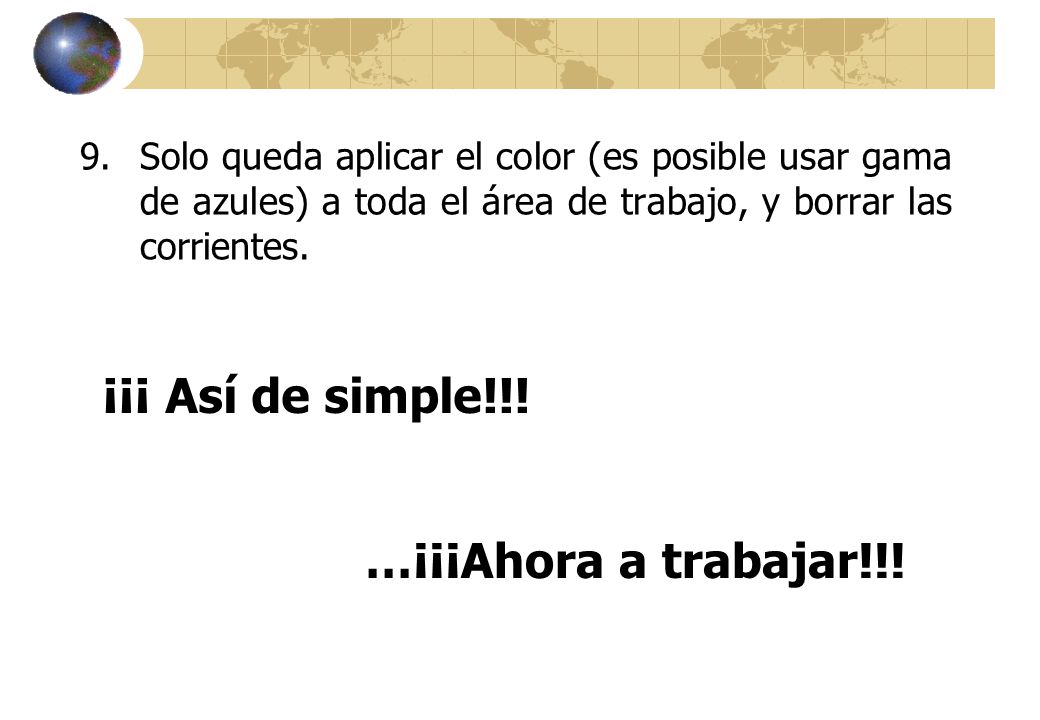

10 ¡¡¡ Así de simple!!! …¡¡¡Ahora a trabajar!!!
Solo queda aplicar el color (es posible usar gama de azules) a toda el área de trabajo, y borrar las corrientes. ¡¡¡ Así de simple!!! …¡¡¡Ahora a trabajar!!!
