1 Tipos de circuitos

2 Circuito en serie: Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos los cuales están unidos para un solo circuito e conectan secuencialmente. La terminal de salida del dispositivo uno se conecta a la terminal de entrada del dispositivo siguiente. En función de los dispositivos conectados en serie, el valor total o equivalente se obtiene con las siguientes expresiones: Para Generadores (pilas): Para Resistencias: Para Condensadores:

3 Circuito en paralelo: El circuito eléctrico en paralelo es una conexión donde los puertos de entrada de todos los dispositivos conectados coincidan entre sí, lo mismo que sus terminales de salida. En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes expresiones: Para generadores: También Para Resistencias: Para Condensadores

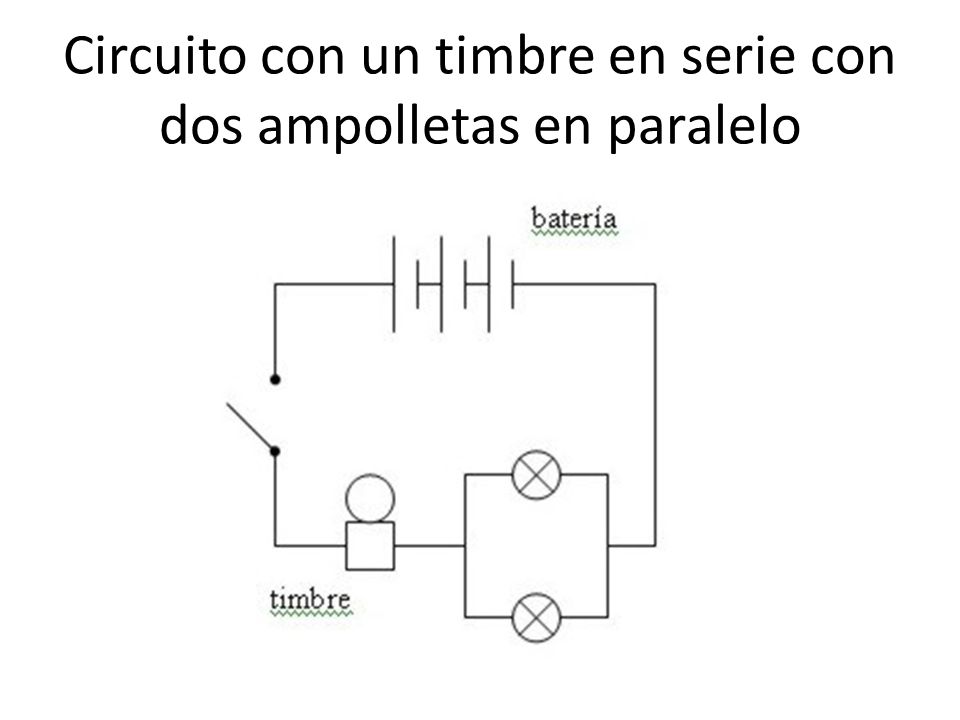

4 Circuito con un timbre en serie con dos ampolletas en paralelo

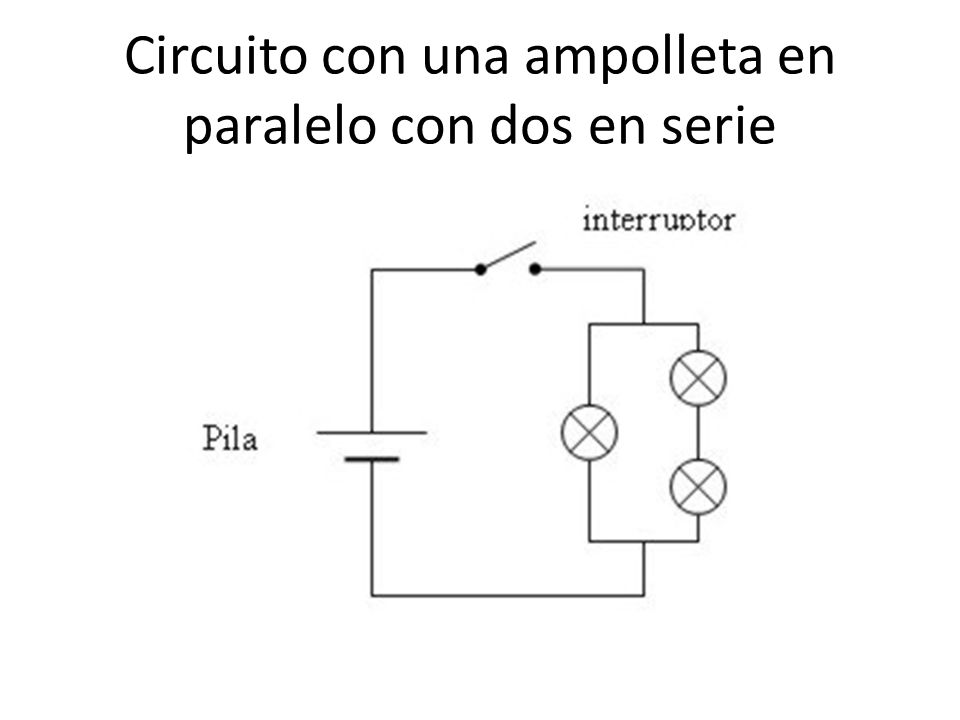

5 Circuito con una ampolleta en paralelo con dos en serie

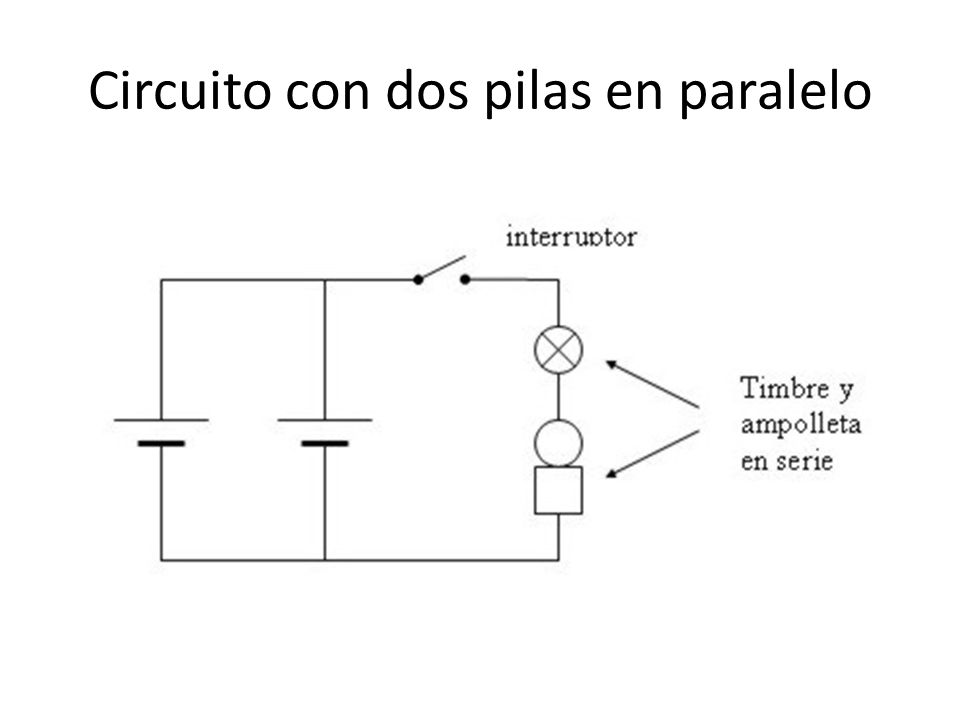

6 Circuito con dos pilas en paralelo

7 Video de circuitos eléctricos.

8 Hecho por: Patricia Ojel-Jaramillo López.
