1 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth PLANIFICACIÓN DISEÑO Y DIMENSIONAMIENTO DE REDES DE TELECOMUNICACION (PLADIRET) Por Dr.-Ing. K.D. HACKBARTH

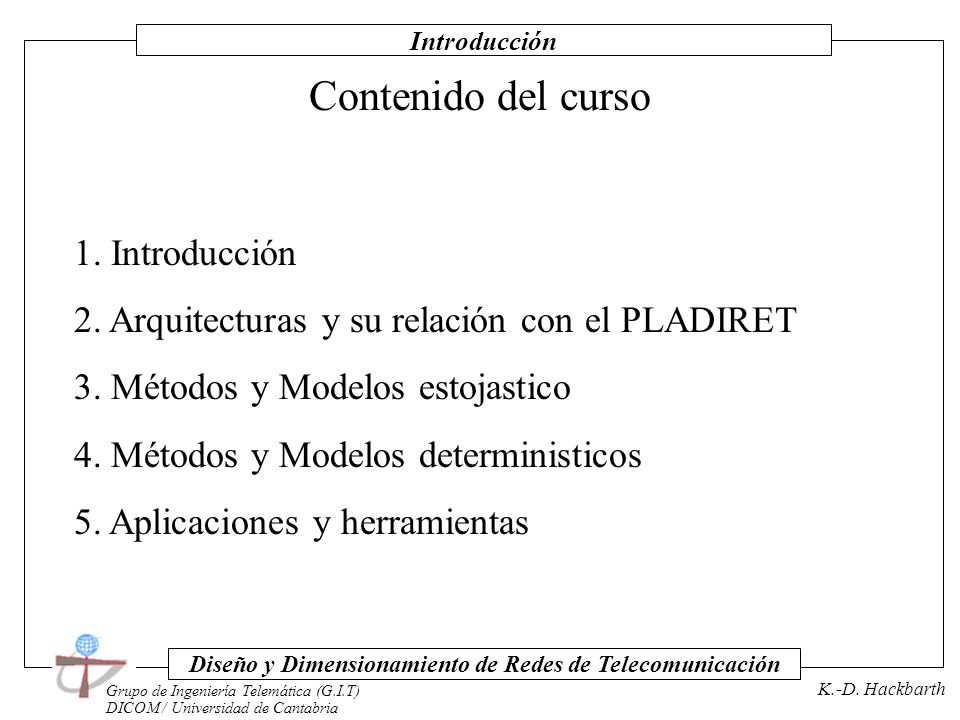

2 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Contenido del curso 1. Introducción 2. Arquitecturas y su relación con el PLADIRET 3. Métodos y Modelos estojastico 4. Métodos y Modelos deterministicos 5. Aplicaciones y herramientas

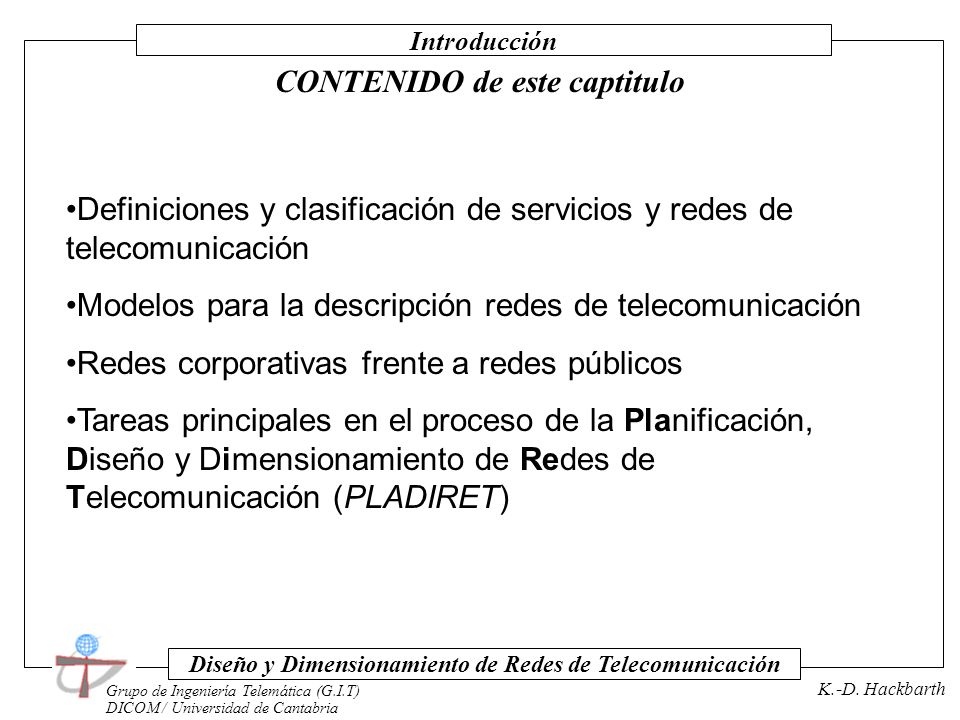

3 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth CONTENIDO de este captitulo Definiciones y clasificación de servicios y redes de telecomunicación Modelos para la descripción redes de telecomunicación Redes corporativas frente a redes públicos Tareas principales en el proceso de la Planificación, Diseño y Dimensionamiento de Redes de Telecomunicación (PLADIRET)

4 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Servicio (de telecomunicación) : Conjunto de funciones (e información) que una organización ofrece a un conjunto de usuarios, a fin de satisfacer una necesidad de telecomunicación específica. Red (de telecomunicación) : Conjunto de nodos y enlaces que proporcionan conexiones entre dos o más puntos definidos para realizar un servicio de telecomunicación entre ellos. En los nodos y enlaces se instalan sistemas y medios correspondientes desarrollados y fabricados por fabricantes de equipos de telecomunicación. Definiciones Principales

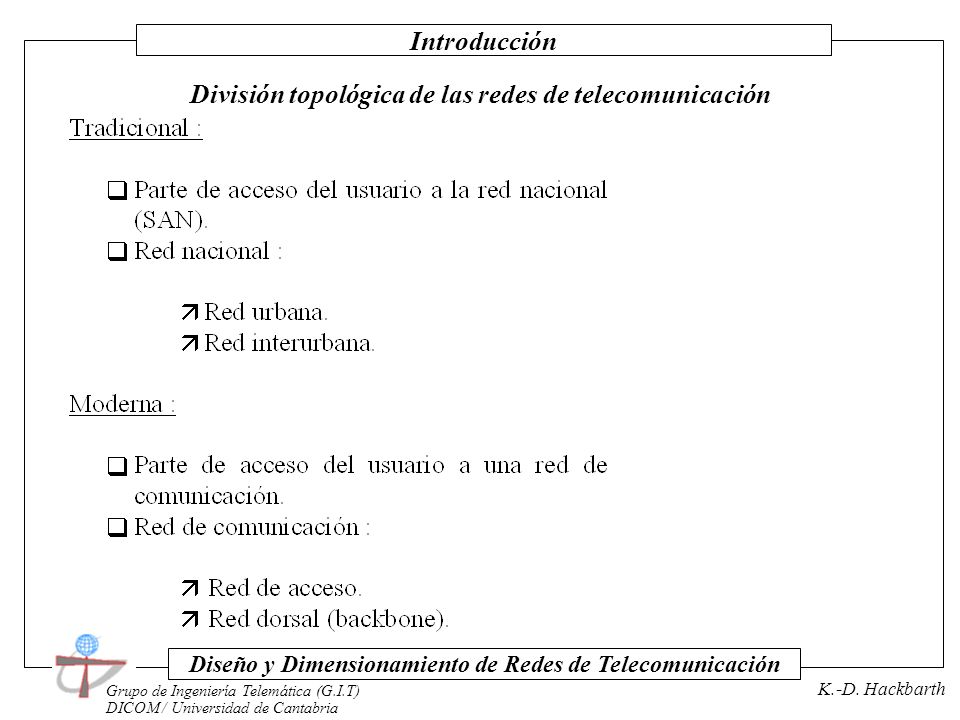

5 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth División topológica de las redes de telecomunicación

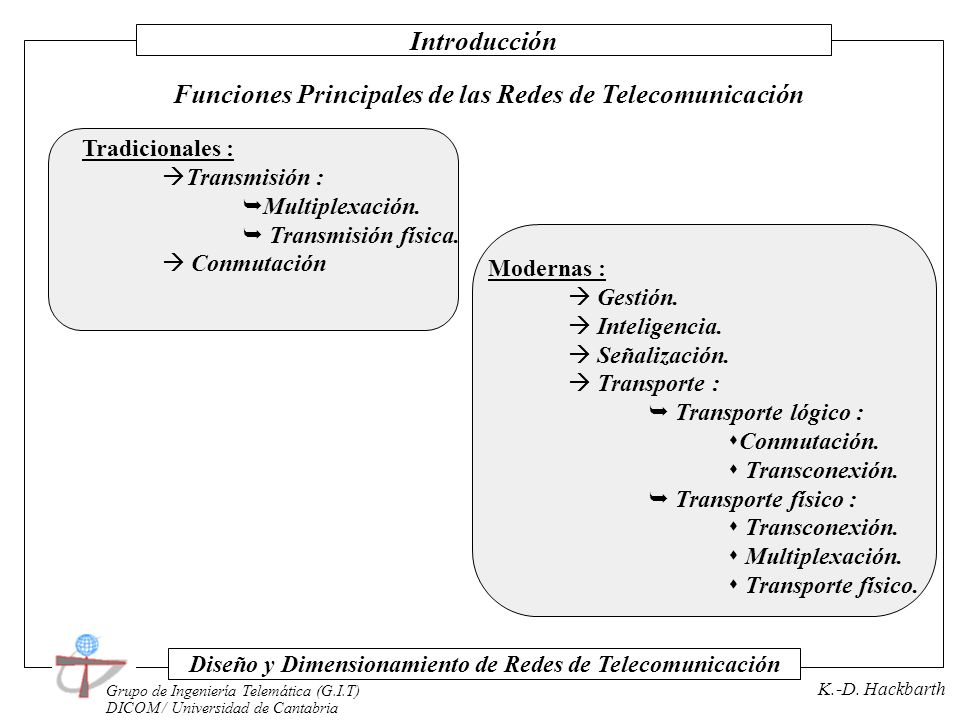

6 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Funciones Principales de las Redes de Telecomunicación Tradicionales :  Transmisión :  Multiplexación.  Transmisión física.  Conmutación Modernas :  Gestión.  Inteligencia.  Señalización.  Transporte :  Transporte lógico :  Conmutación.  Transconexión.  Transporte físico :  Transconexión.  Multiplexación.  Transporte físico.

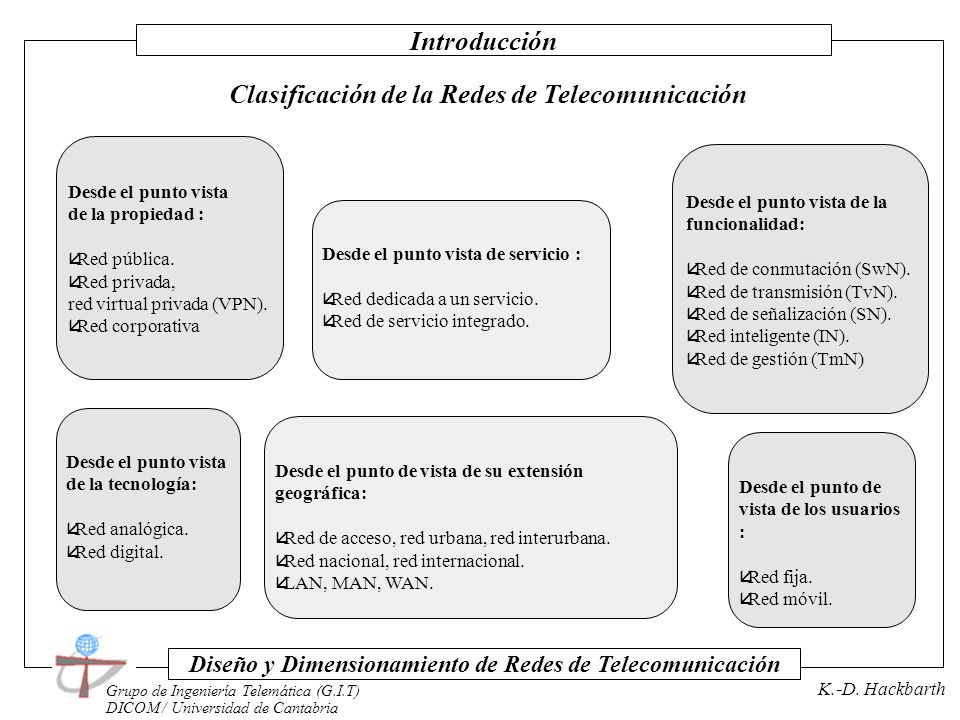

7 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Clasificación de la Redes de Telecomunicación Desde el punto vista de la propiedad : åRed pública. åRed privada, red virtual privada (VPN). åRed corporativa Desde el punto vista de servicio : åRed dedicada a un servicio. åRed de servicio integrado. Desde el punto vista de la funcionalidad: åRed de conmutación (SwN). åRed de transmisión (TvN). åRed de señalización (SN). åRed inteligente (IN). åRed de gestión (TmN) Desde el punto vista de la tecnología: åRed analógica. åRed digital. Desde el punto de vista de su extensión geográfica: åRed de acceso, red urbana, red interurbana. åRed nacional, red internacional. åLAN, MAN, WAN. Desde el punto de vista de los usuarios : åRed fija. åRed móvil.

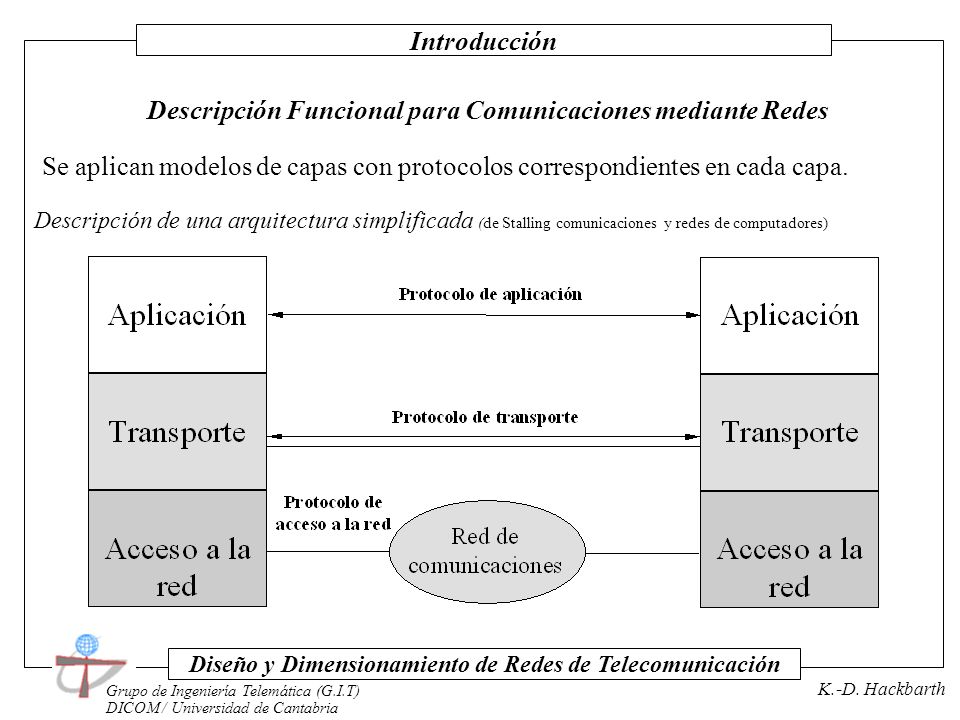

8 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Descripción Funcional para Comunicaciones mediante Redes Se aplican modelos de capas con protocolos correspondientes en cada capa. Descripción de una arquitectura simplificada (de Stalling comunicaciones y redes de computadores)

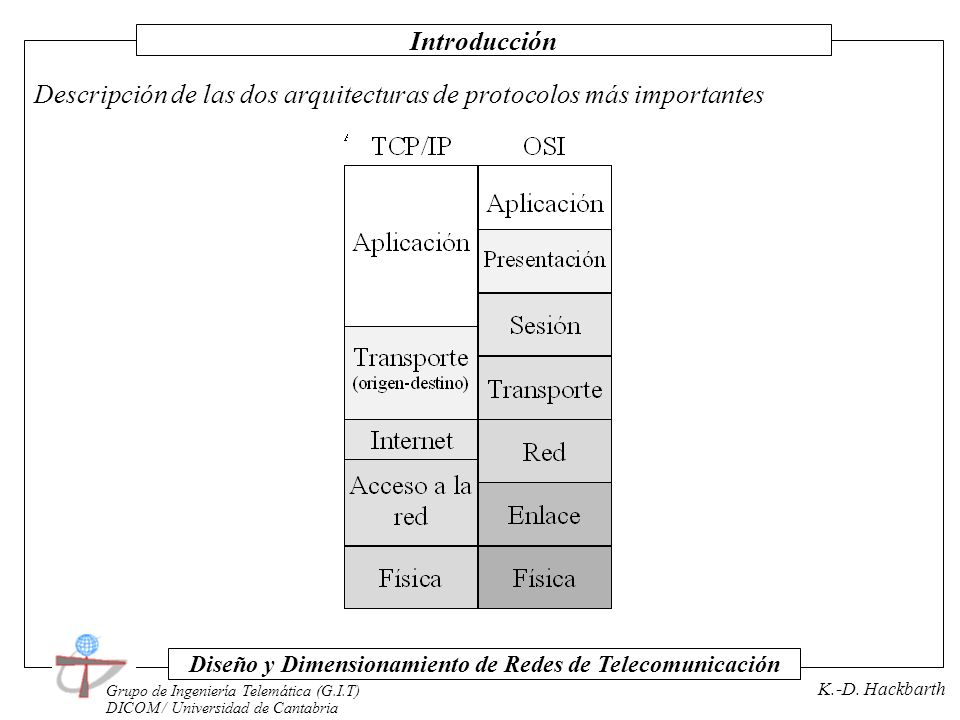

9 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Descripción de las dos arquitecturas de protocolos más importantes

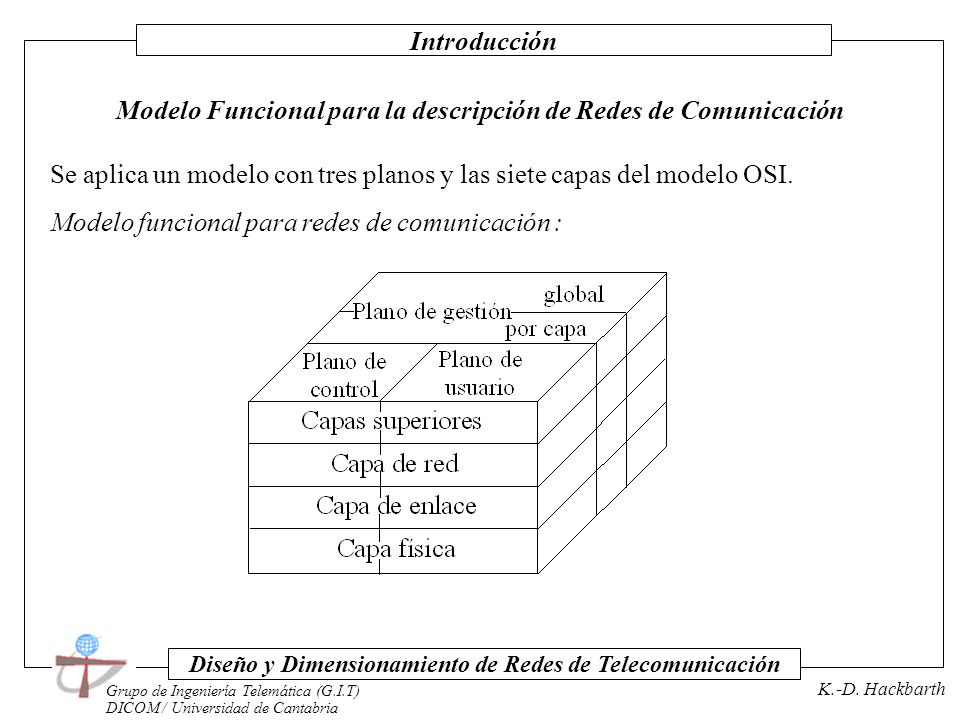

10 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Modelo Funcional para la descripción de Redes de Comunicación Se aplica un modelo con tres planos y las siete capas del modelo OSI. Modelo funcional para redes de comunicación :

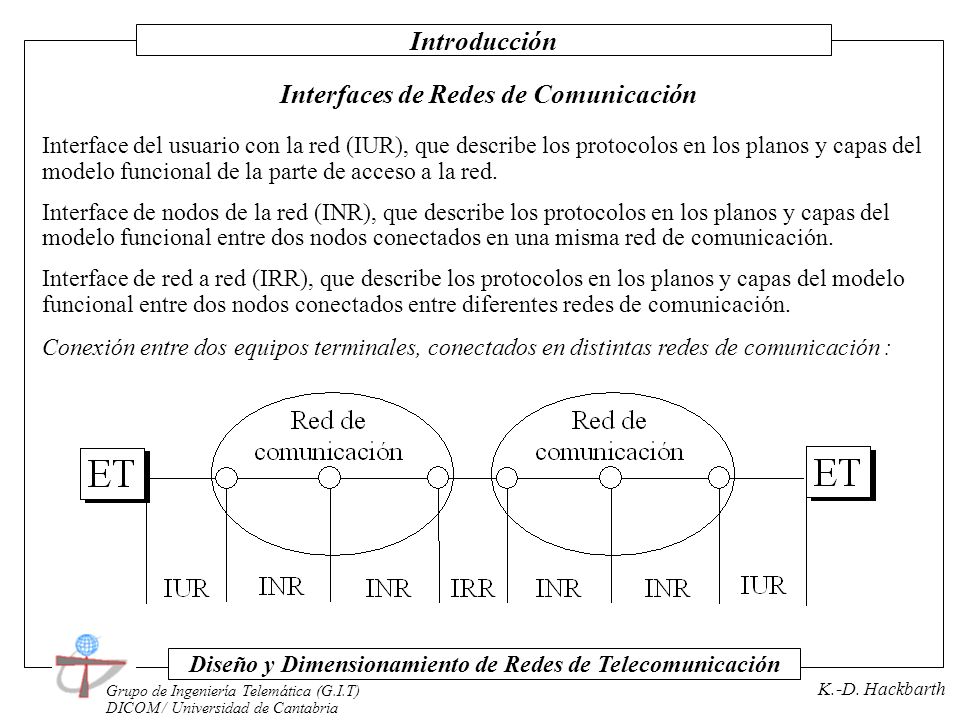

11 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Interface del usuario con la red (IUR), que describe los protocolos en los planos y capas del modelo funcional de la parte de acceso a la red. Interface de nodos de la red (INR), que describe los protocolos en los planos y capas del modelo funcional entre dos nodos conectados en una misma red de comunicación. Interface de red a red (IRR), que describe los protocolos en los planos y capas del modelo funcional entre dos nodos conectados entre diferentes redes de comunicación. Conexión entre dos equipos terminales, conectados en distintas redes de comunicación : Interfaces de Redes de Comunicación

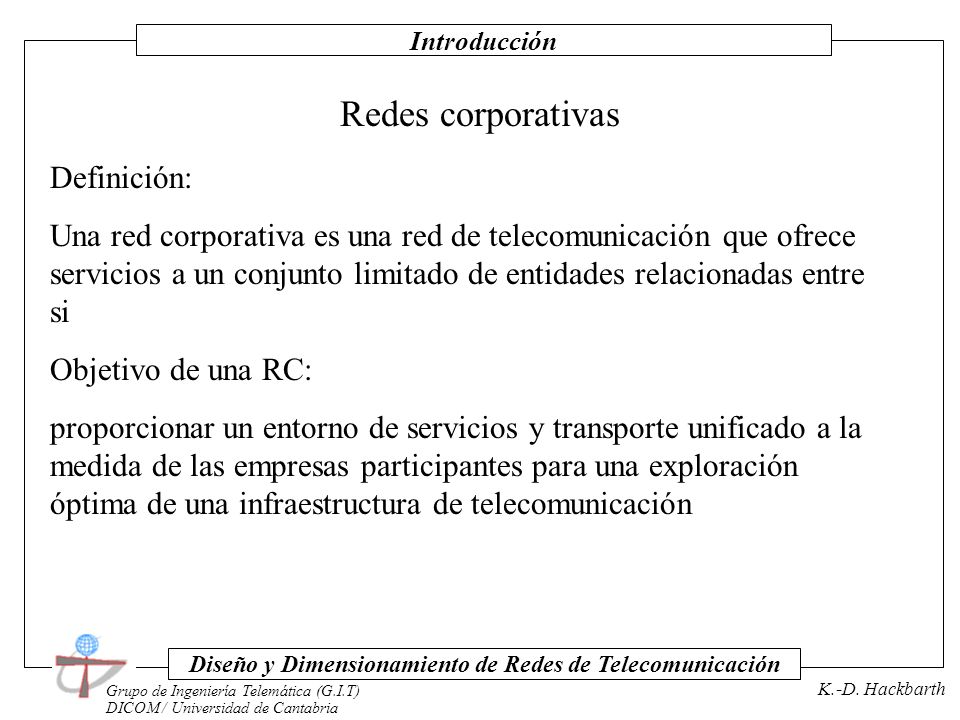

12 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Redes corporativas Definición: Una red corporativa es una red de telecomunicación que ofrece servicios a un conjunto limitado de entidades relacionadas entre si Objetivo de una RC: proporcionar un entorno de servicios y transporte unificado a la medida de las empresas participantes para una exploración óptima de una infraestructura de telecomunicación

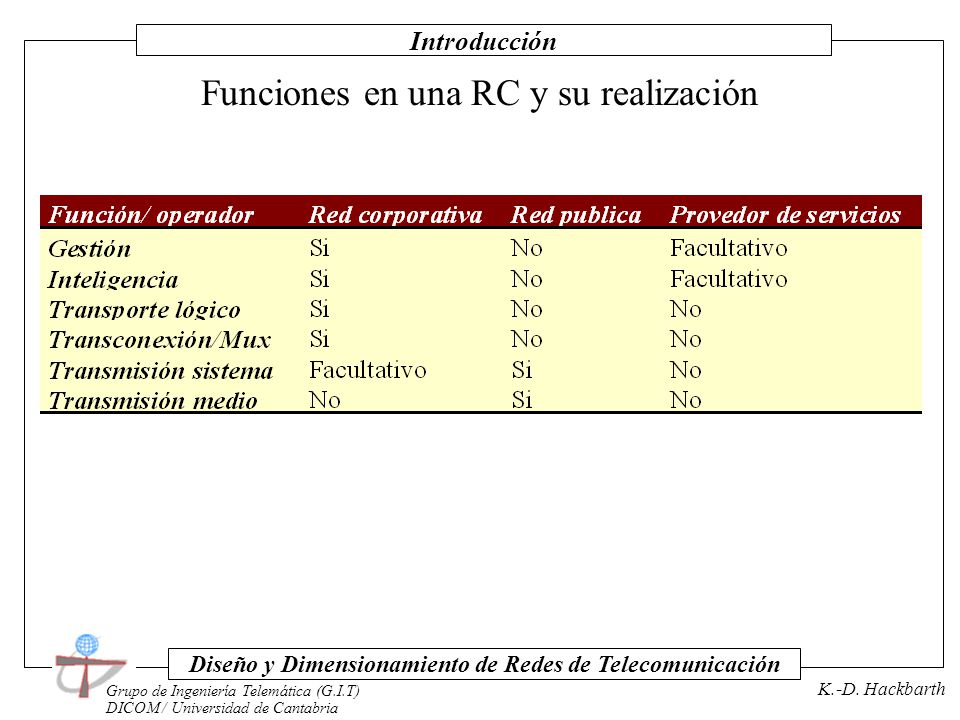

13 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Funciones en una RC y su realización

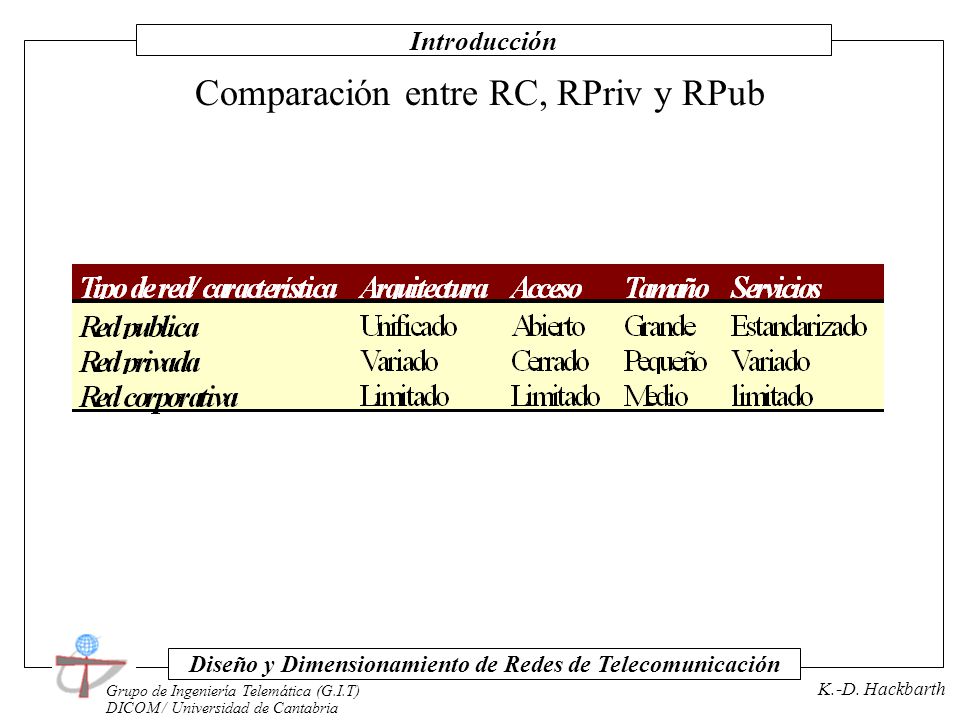

14 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Comparación entre RC, RPriv y RPub

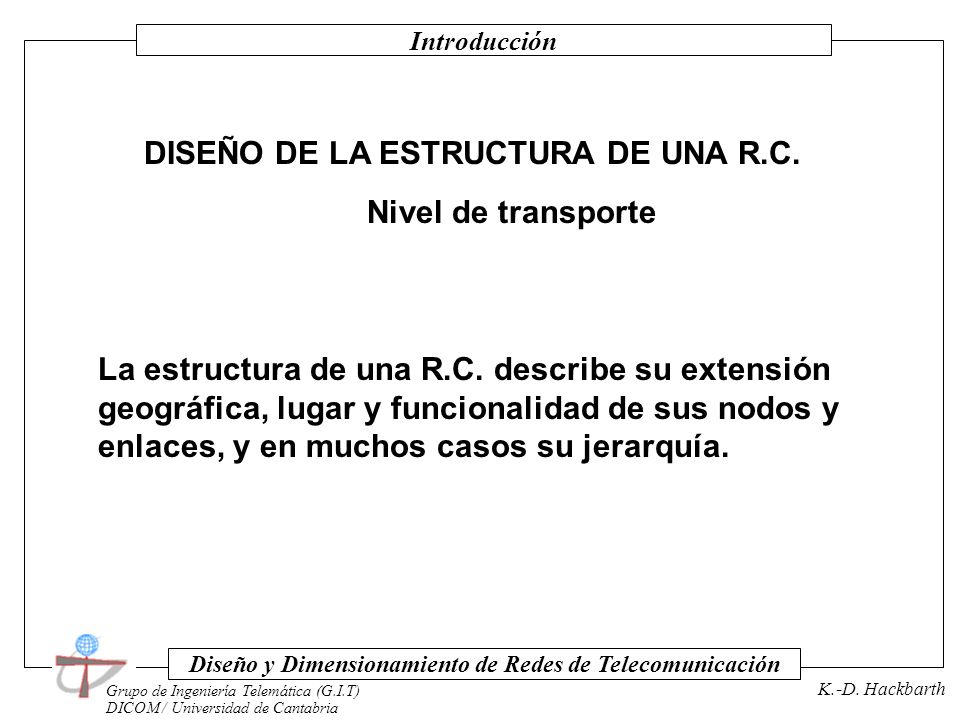

15 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth DISEÑO DE LA ESTRUCTURA DE UNA R.C. Nivel de transporte La estructura de una R.C. describe su extensión geográfica, lugar y funcionalidad de sus nodos y enlaces, y en muchos casos su jerarquía.

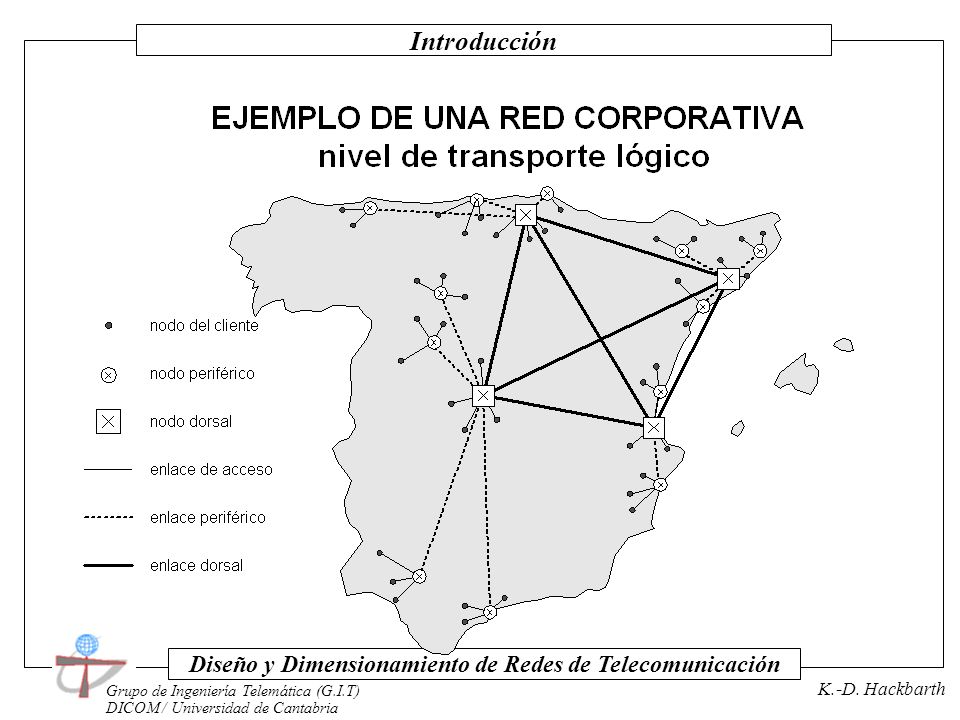

16 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth

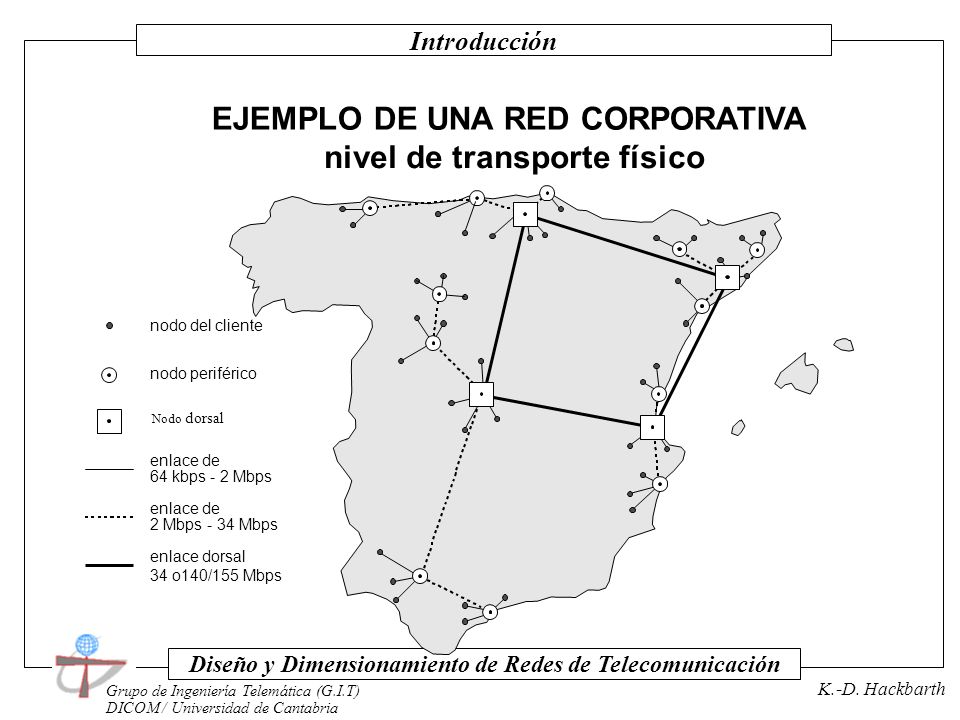

17 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth nodo del cliente nodo periférico Nodo dorsal enlace de 64 kbps - 2 Mbps enlace de 2 Mbps - 34 Mbps enlace dorsal 34 o140/155 Mbps

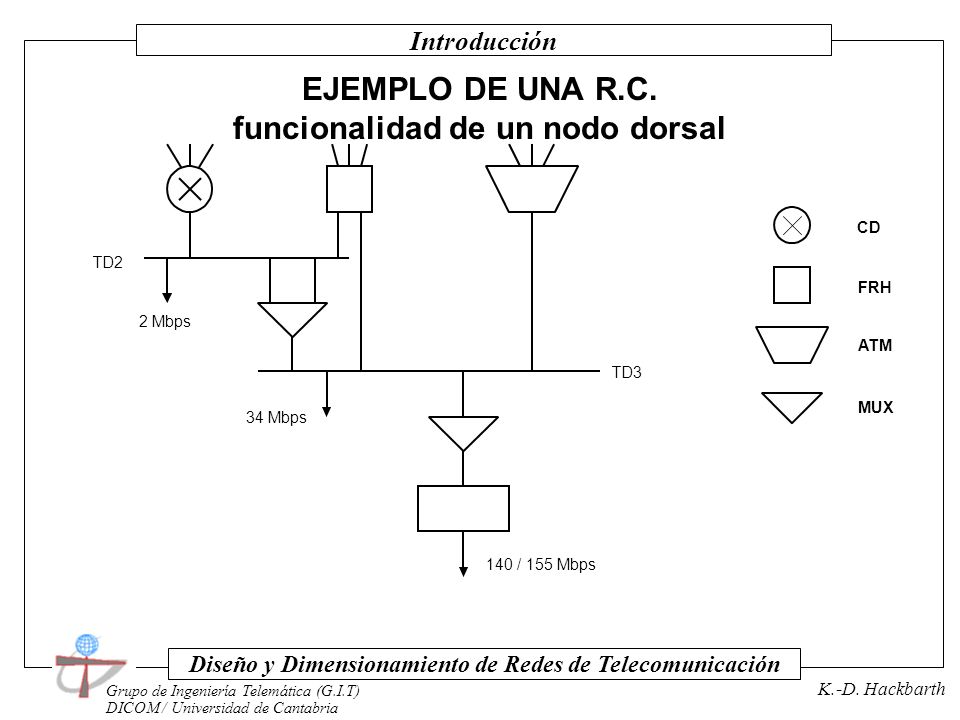

18 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth EJEMPLO DE UNA R.C. funcionalidad de un nodo dorsal TD2 TD3 2 Mbps 34 Mbps 140 / 155 Mbps CD FRH ATM MUX

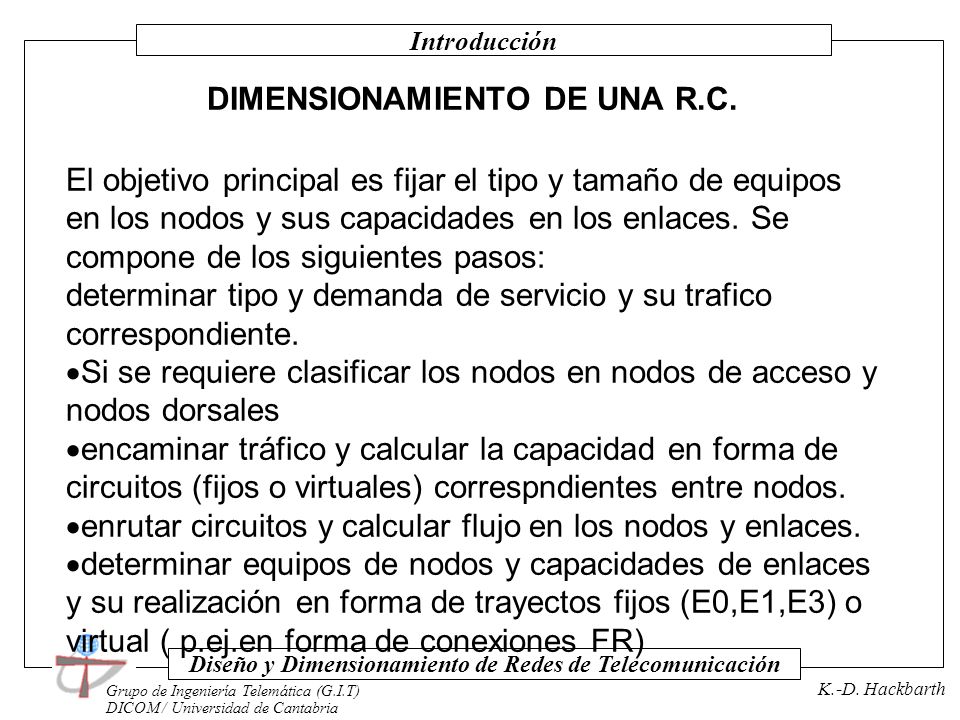

19 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth DIMENSIONAMIENTO DE UNA R.C. El objetivo principal es fijar el tipo y tamaño de equipos en los nodos y sus capacidades en los enlaces. Se compone de los siguientes pasos: determinar tipo y demanda de servicio y su trafico correspondiente.  Si se requiere clasificar los nodos en nodos de acceso y nodos dorsales  encaminar tráfico y calcular la capacidad en forma de circuitos (fijos o virtuales) correspndientes entre nodos.  enrutar circuitos y calcular flujo en los nodos y enlaces.  determinar equipos de nodos y capacidades de enlaces y su realización en forma de trayectos fijos (E0,E1,E3) o virtual ( p.ej.en forma de conexiones FR)

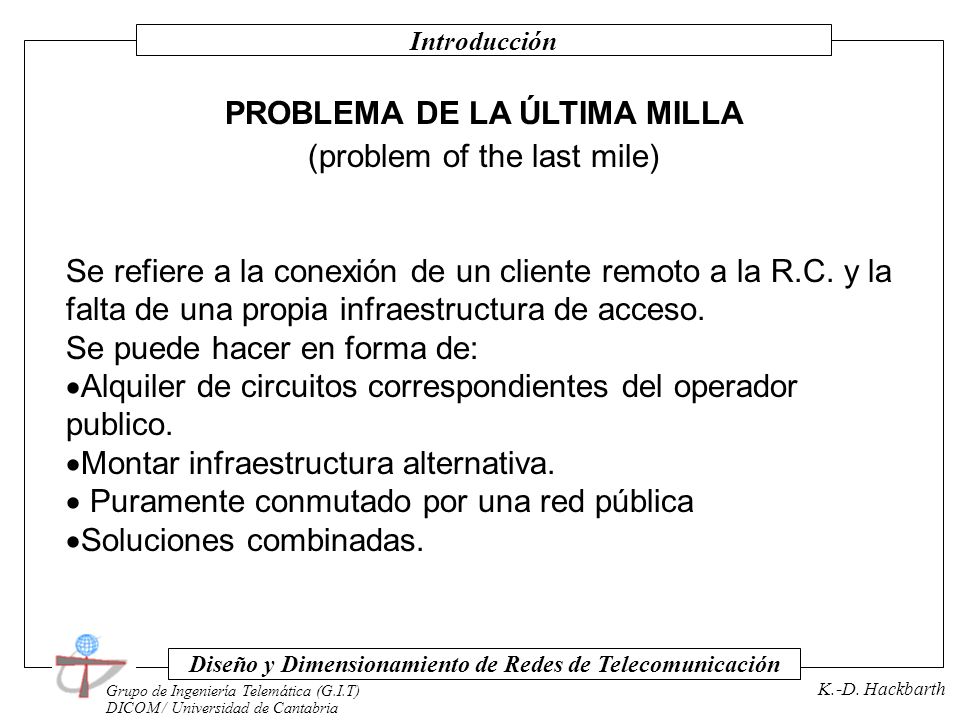

20 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth PROBLEMA DE LA ÚLTIMA MILLA (problem of the last mile) Se refiere a la conexión de un cliente remoto a la R.C. y la falta de una propia infraestructura de acceso. Se puede hacer en forma de:  Alquiler de circuitos correspondientes del operador publico.  Montar infraestructura alternativa.  Puramente conmutado por una red pública  Soluciones combinadas.

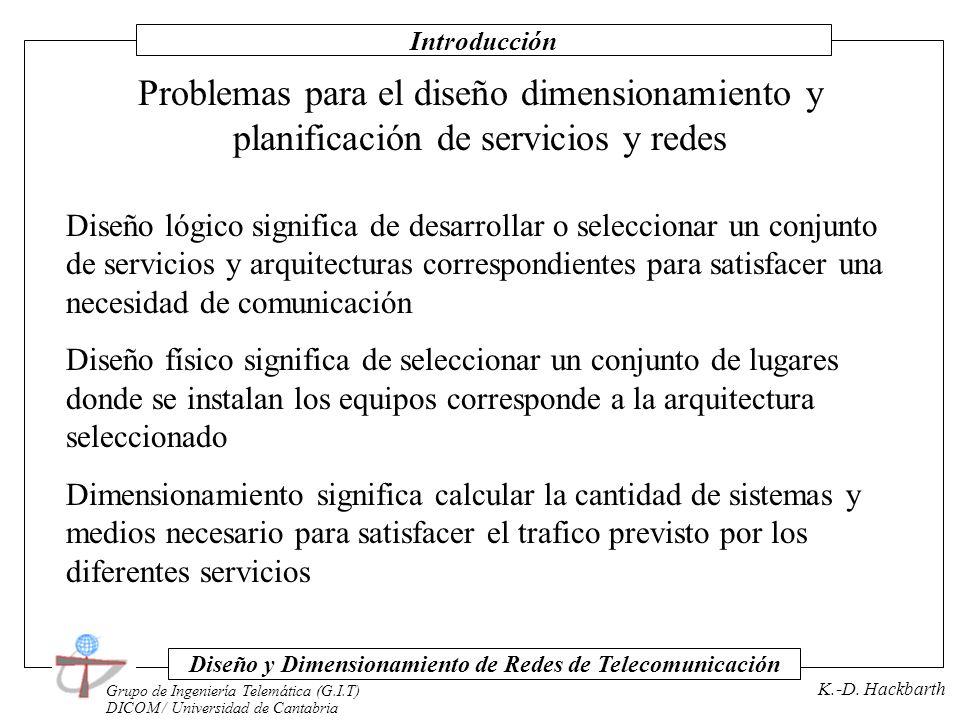

21 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Problemas para el diseño dimensionamiento y planificación de servicios y redes Diseño lógico significa de desarrollar o seleccionar un conjunto de servicios y arquitecturas correspondientes para satisfacer una necesidad de comunicación Diseño físico significa de seleccionar un conjunto de lugares donde se instalan los equipos corresponde a la arquitectura seleccionado Dimensionamiento significa calcular la cantidad de sistemas y medios necesario para satisfacer el trafico previsto por los diferentes servicios

22 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth La planificación significa de realizar una estimación en con vista al futuro (cercano, mediano a tiempo largo La planificación moderna de las redes de telecomunicación se dividen en tres etapas: planificación estratégica (5- 20 años) planificación táctica (1 - 2 años) planificación operativa (días, semanas meses) El diseño y el dimensionamiento son tareas subordenadas a la planificación La planificación de una red debe considerar los tres planos

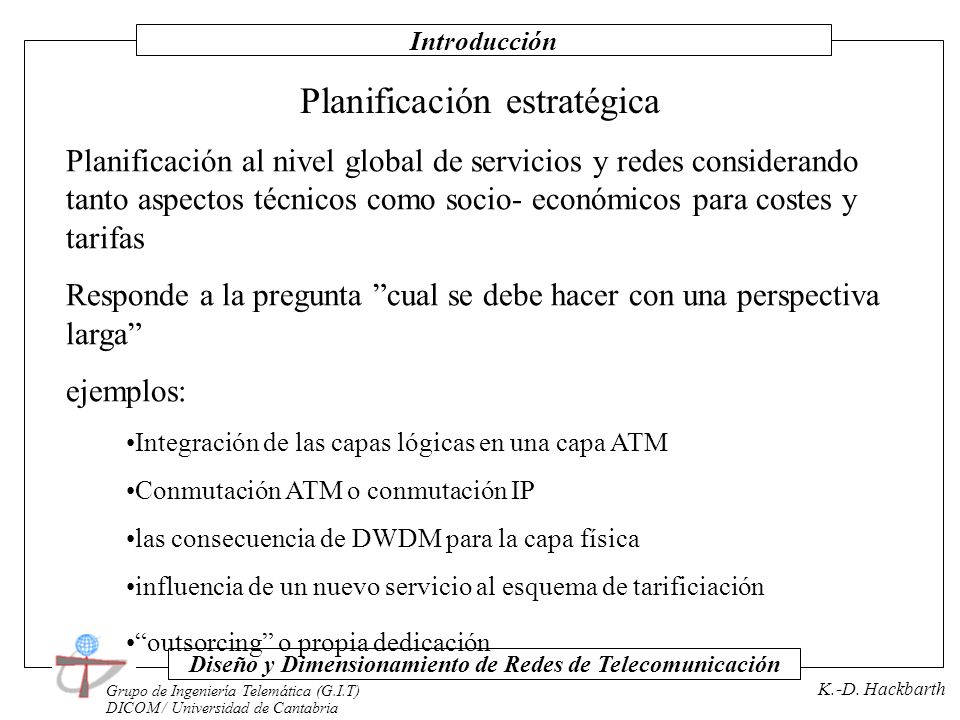

23 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Planificación estratégica Planificación al nivel global de servicios y redes considerando tanto aspectos técnicos como socio- económicos para costes y tarifas Responde a la pregunta ”cual se debe hacer con una perspectiva larga” ejemplos: Integración de las capas lógicas en una capa ATM Conmutación ATM o conmutación IP las consecuencia de DWDM para la capa física influencia de un nuevo servicio al esquema de tarificiación “outsorcing” o propia dedicación

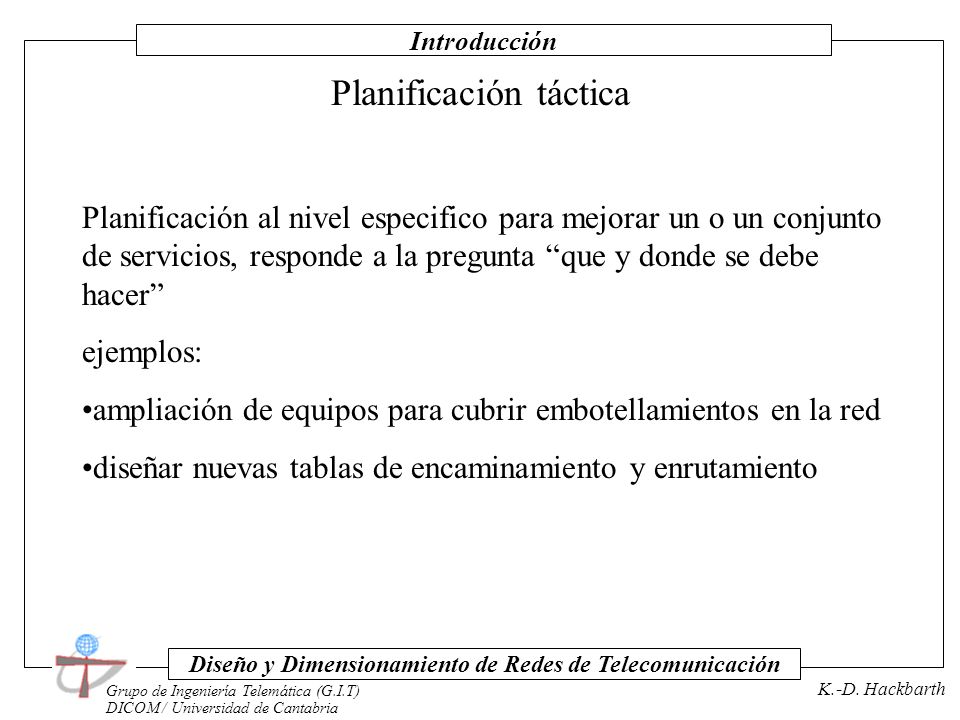

24 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Planificación táctica Planificación al nivel especifico para mejorar un o un conjunto de servicios, responde a la pregunta “que y donde se debe hacer” ejemplos: ampliación de equipos para cubrir embotellamientos en la red diseñar nuevas tablas de encaminamiento y enrutamiento

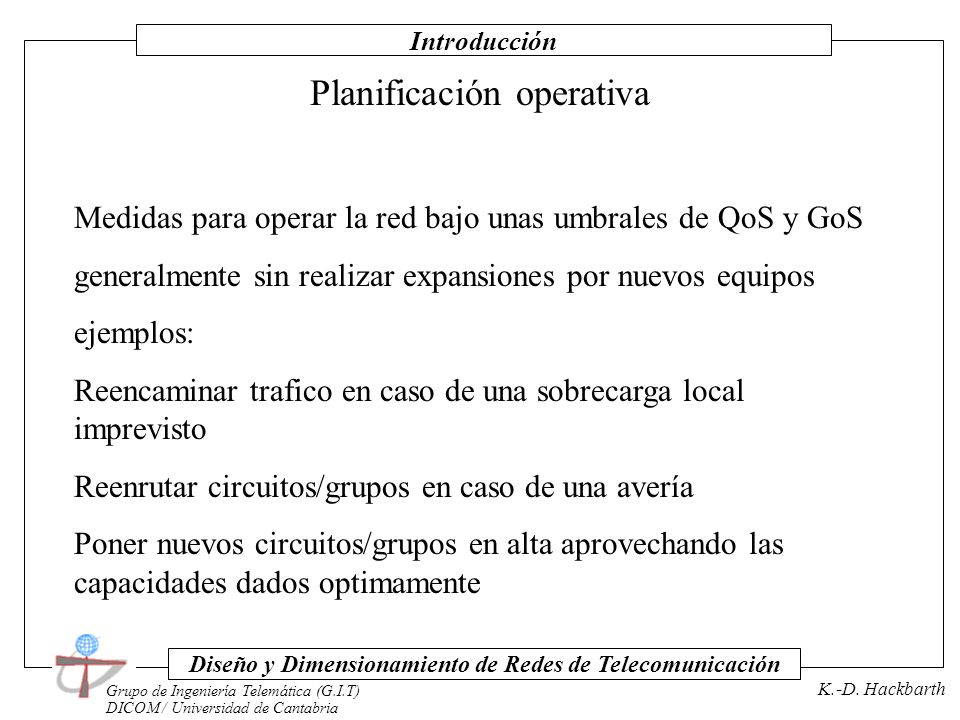

25 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Planificación operativa Medidas para operar la red bajo unas umbrales de QoS y GoS generalmente sin realizar expansiones por nuevos equipos ejemplos: Reencaminar trafico en caso de una sobrecarga local imprevisto Reenrutar circuitos/grupos en caso de una avería Poner nuevos circuitos/grupos en alta aprovechando las capacidades dados optimamente

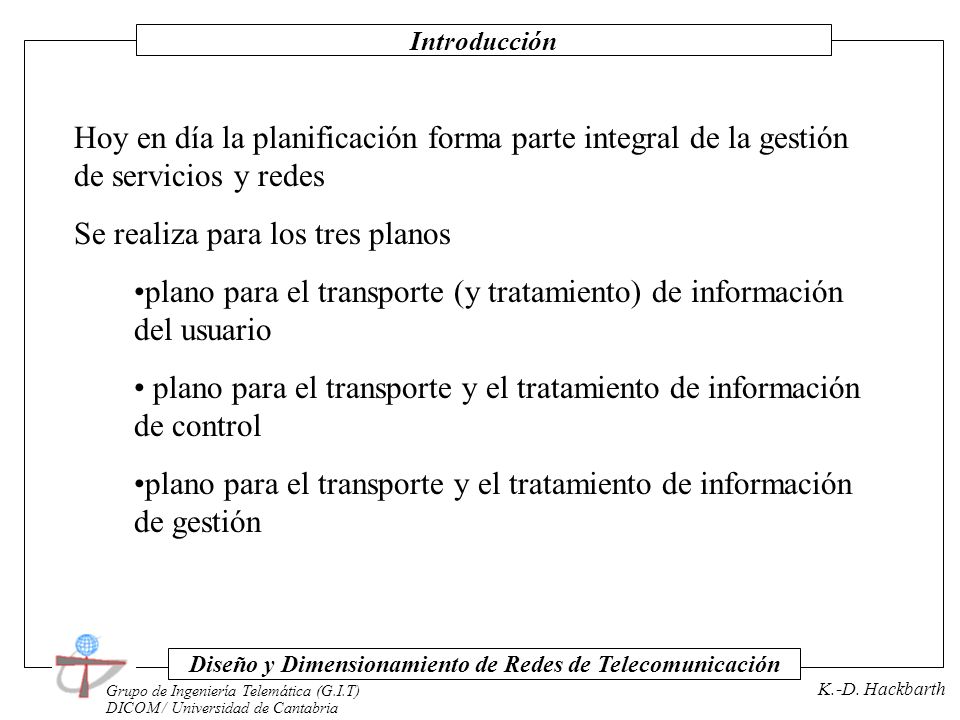

26 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Hoy en día la planificación forma parte integral de la gestión de servicios y redes Se realiza para los tres planos plano para el transporte (y tratamiento) de información del usuario plano para el transporte y el tratamiento de información de control plano para el transporte y el tratamiento de información de gestión

27 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth La planificación se aplica en cada plataforma a cada capa las dos capas más importantes son: 1) la capa lógica de una red 2) la capa física de una red ambos forman una plataforma de transporte que integra el transporte de información de los tres planos

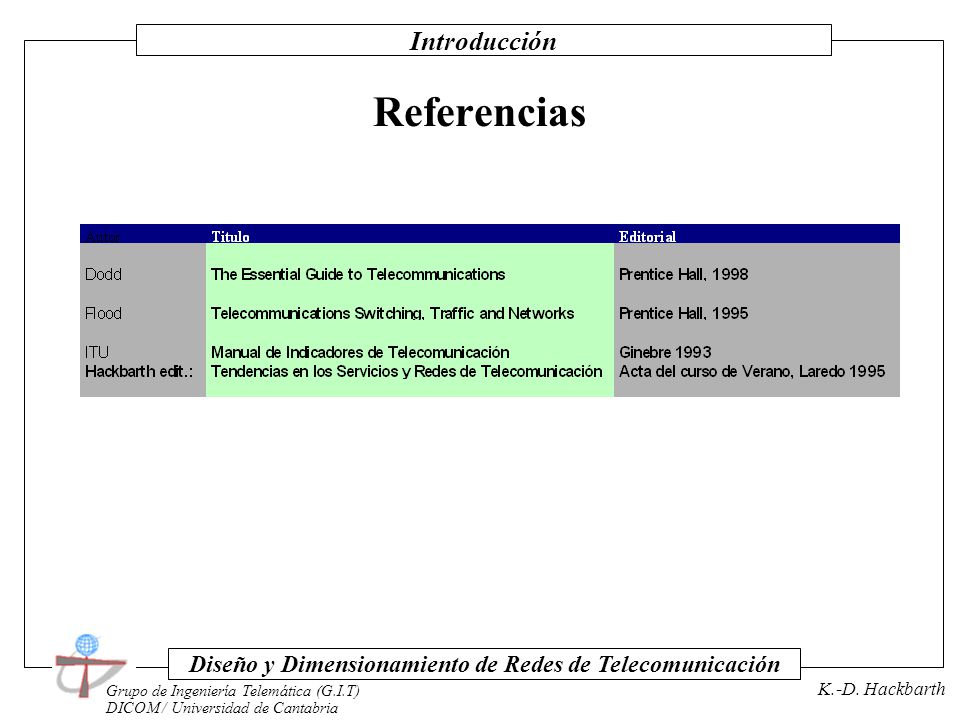

28 Introducción Grupo de Ingeniería Telemática (G.I.T) DICOM / Universidad de Cantabria Diseño y Dimensionamiento de Redes de Telecomunicación K.-D. Hackbarth Referencias
