A= 1.2 KM2 NORTE ZONA CENTRO DE LA CIUDAD HIDROLOGICAMENTE ESCURRE A: PERIODISTAS XICOTENCATL.

Presentación del tema: "A= 1.2 KM2 NORTE ZONA CENTRO DE LA CIUDAD HIDROLOGICAMENTE ESCURRE A: PERIODISTAS XICOTENCATL."— Transcripción de la presentación:

1

2

3

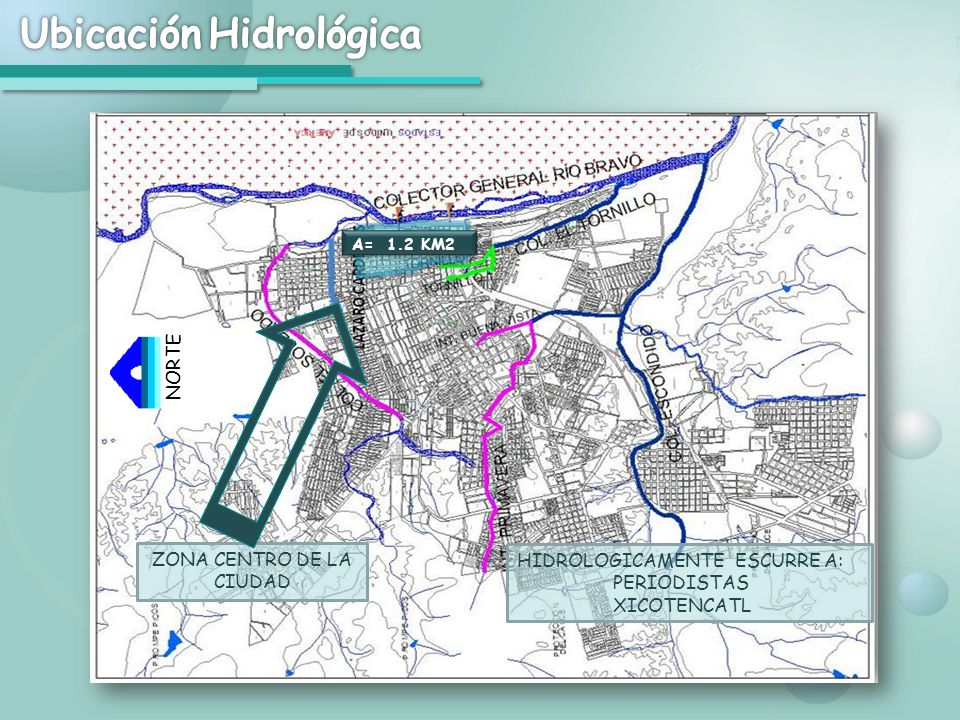

4 A= 1.2 KM2 NORTE ZONA CENTRO DE LA CIUDAD HIDROLOGICAMENTE ESCURRE A: PERIODISTAS XICOTENCATL

5

6 DETERMINACION PROCESANDO DATOS DE RED SANITARIA EN CUENCA ALTA ESC. ORIENTE A PONIENTE CUENCA MEDIA ESC. SE INICIA LOS DOS FLUJOS EN CUENCA BAJA ESC. ORIENTE A PONIENTE Y PONIENTE A ORIENTE

7 Operación deficiente del colector principal, Periodistas, tirantes de agua impacta a población incluso, afectaciones a viviendas y comercio de la zona. Deficiente drenado de Tornillo II, provocando el almacenamiento en zona urbana. Desde Tr bajos.

8

9 A L T E R N A T I V A S Tr 25 años Pm24= 171 mm A L T E R N A T I V A S Tr 25 años Pm24= 171 mm ALTER “1” PROPUESTA SIMAS ALTER “2” INCRE DE COLECTORES ALTER “3” INTERCEPTORES ALTER “4” INTERC Y TORNILLO II 1 VENTAJAS: LONG. TUBERÍA BAJA 4,248 M MENOR DAÑO A LAS CALLES 1 DESVENTAJAS: DIÁMETROS INICIALES GRANDES. GRAN DESARROLLO INTERCEPTOR. PROFUNDIDAD AL LLEGAR AL RIO. 2DESVENTAJAS: MAYOR DAÑO A CALLES. GRAN DESARROLLO INTERCEPTOR. 6,176 M. 2 VENTAJAS: MENOR DIAMETRO EN INTERCEPTORES. MENOR EXCAVACIÓN 3 DESVENTAJAS: MAYOR NUMERO DE DESCARGAS AL RIO. 3 VENTAJAS: BAJA LONG. TUBERIA 4,239 ML. MENORES DIÁMETROS Y EXCAVACIONES. 4 VENTAJAS: BAJA LONG. TUBERÍA 3,735 M. MENORES DIAMETROS Y EXCAVACIONES. FLEXIBILIDAD PARA MANEJAR Q MAYORES DISEÑO. 4 DESVENTAJAS: MAYOR NUMERO DE DESCARGAS AL RIO. INTERC Y TORNILLO II ALTER “5” 5 DESVENTAJAS: O1: MEJORAR CANAL. ALTOS COSTOS ARREGLO DE PUENTES. CONTINUA TIRANTES DE 40 CM. O2: ENTUBAMIENTO. ALTOS COSTOS POR EL INCADO DE TUBOS BAJO PUENTES.

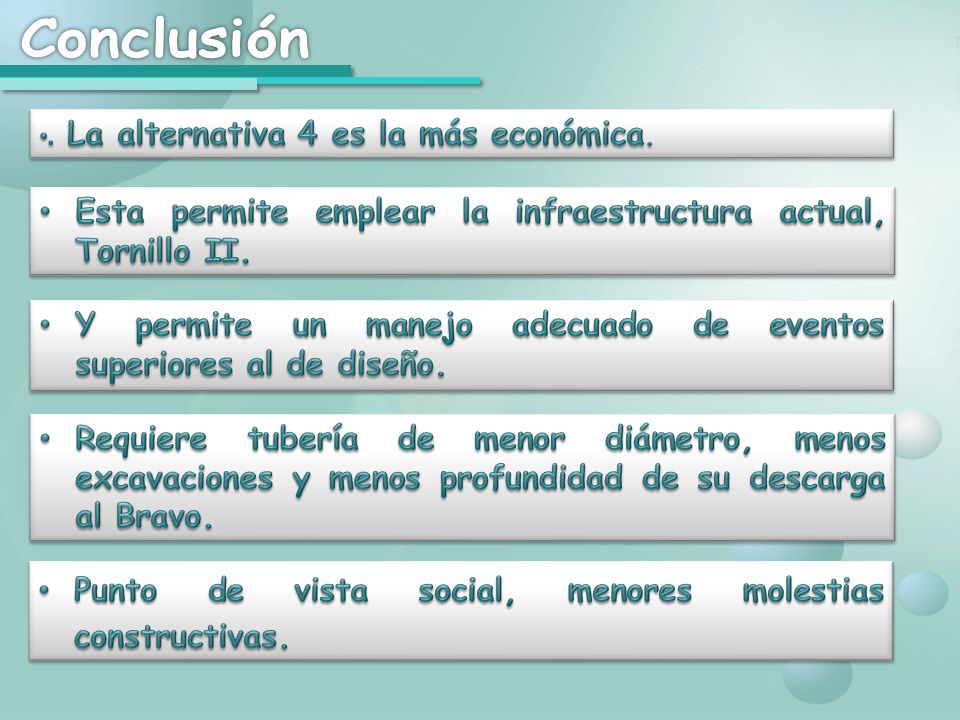

10

11 Tr5Tr5 Tr 10 Tr 20 Tr 25 Tr 50 Tr 100 Tr 200 Tr 500 Tr 1000 Tr50 = 8.6 Ha Tr25 = 7.8 Ha Tr100 = 10.1 Ha 1 PLANO CON INUNDACIONES PARA DIFERENTES TR 2 PLANO NIVELES A LA ENTRADA DE CASAS Y NEGOCIOS

12

13

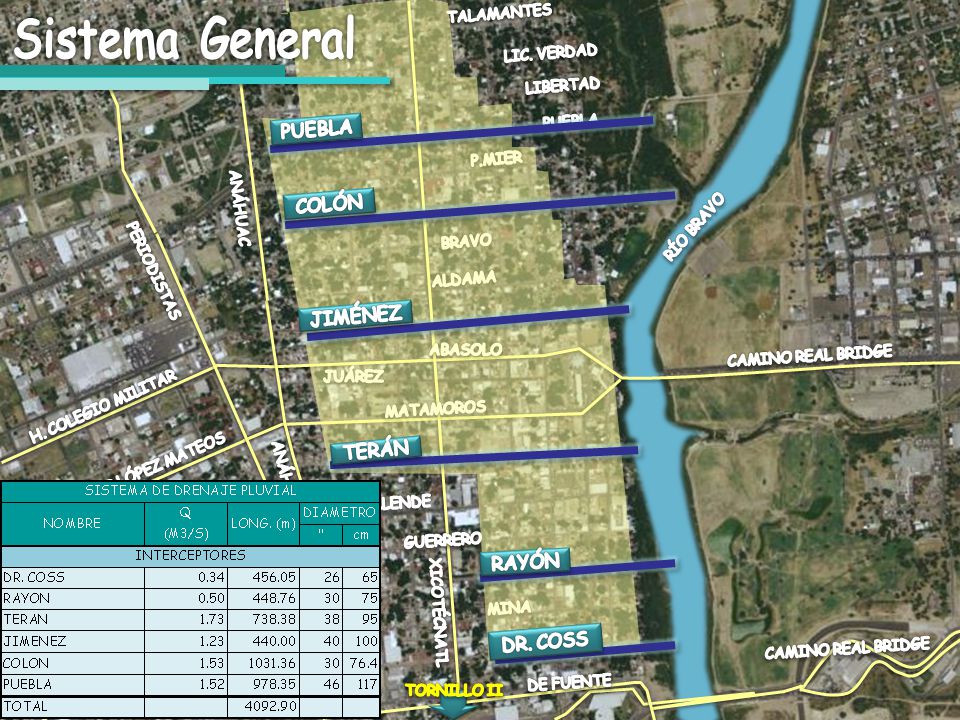

14

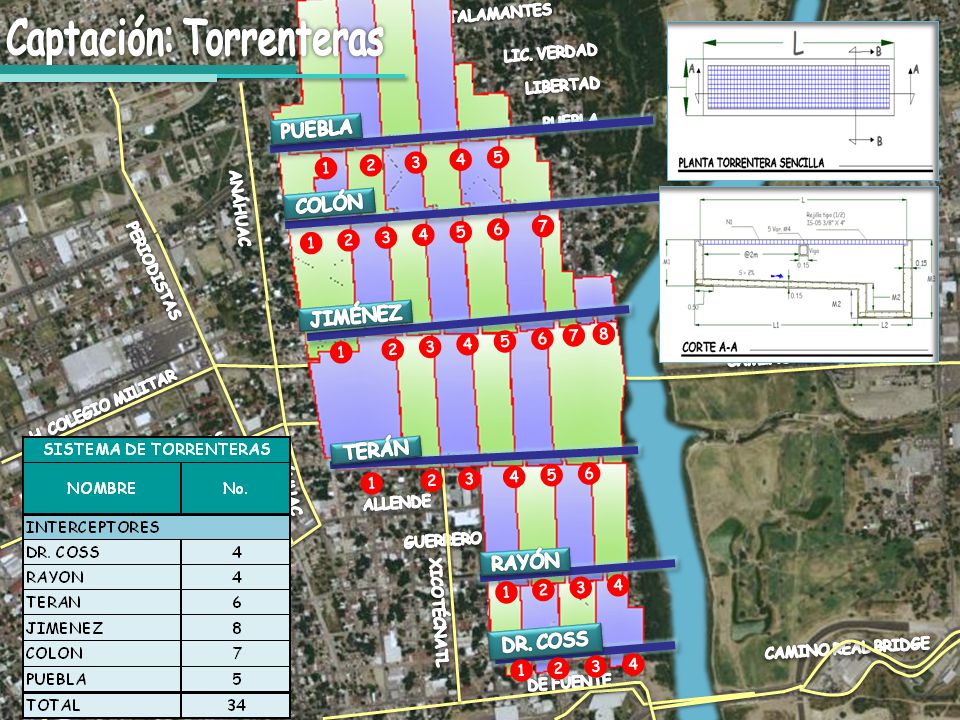

15 21345 2134567 2 1 3 4 5 6 7 8 213456 2134 2134

16 2134

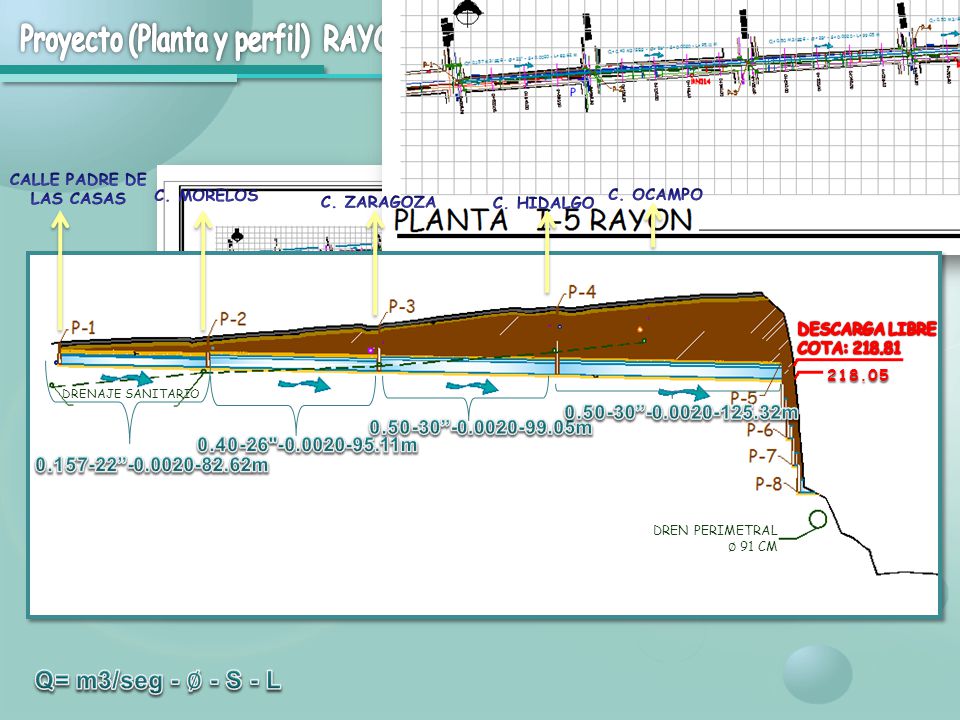

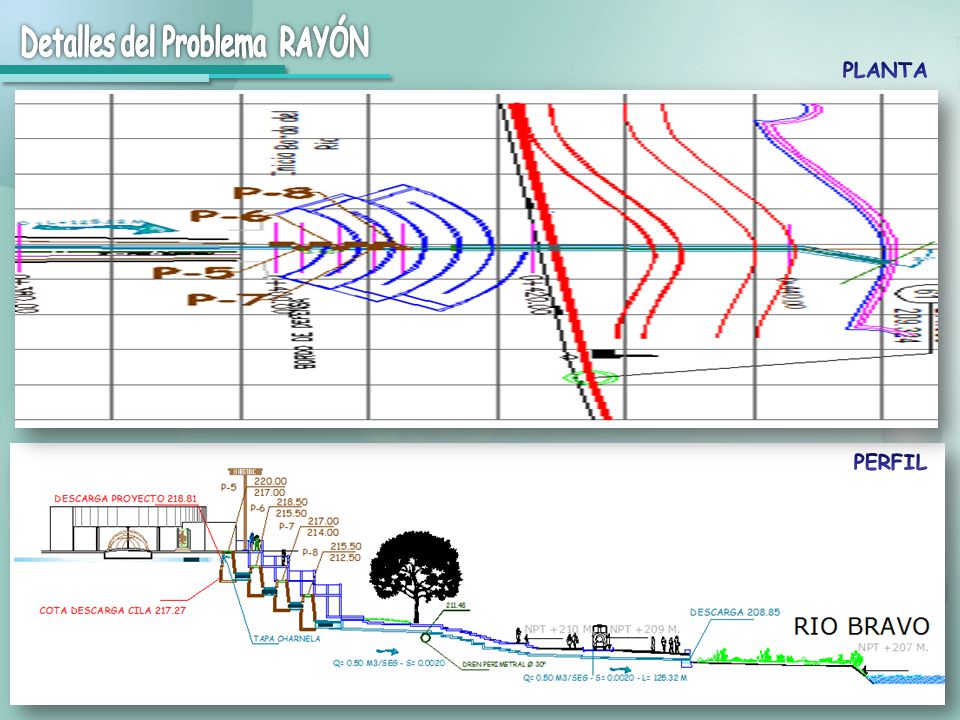

17 DREN PERIMETRAL ∅ 91 CM DRENAJE SANITARIO 218.05

18

19

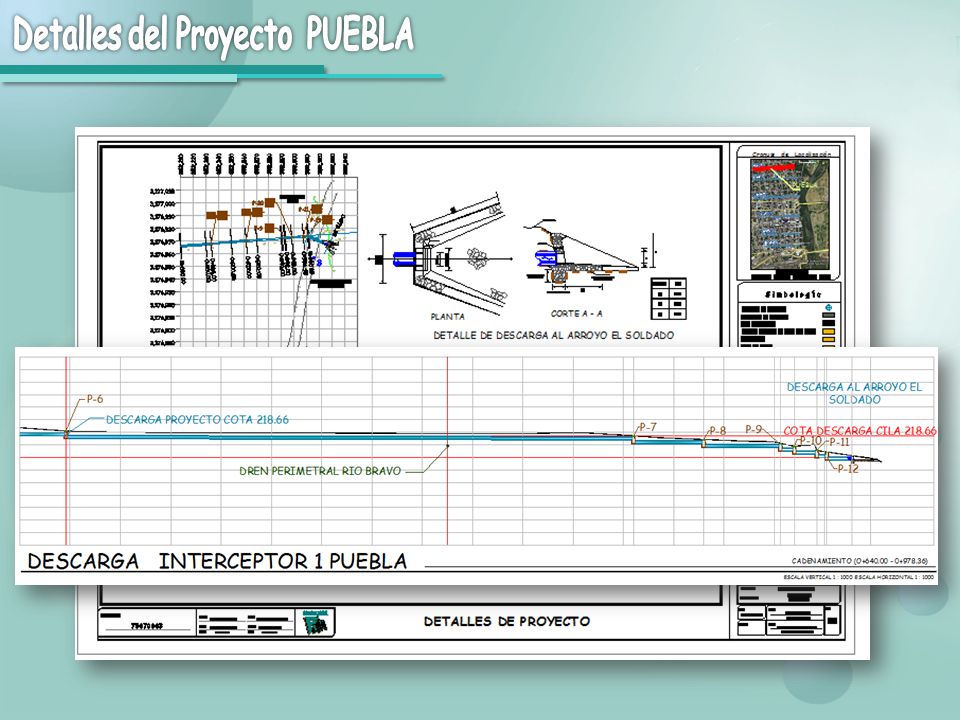

20

21

22

23

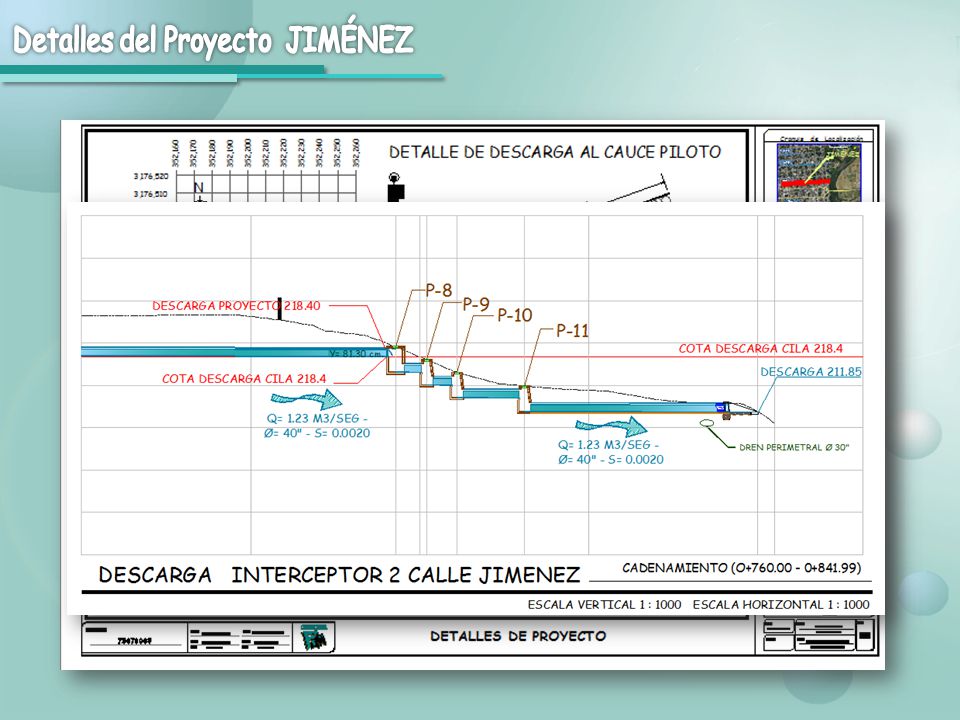

24

25

26

27

28

29

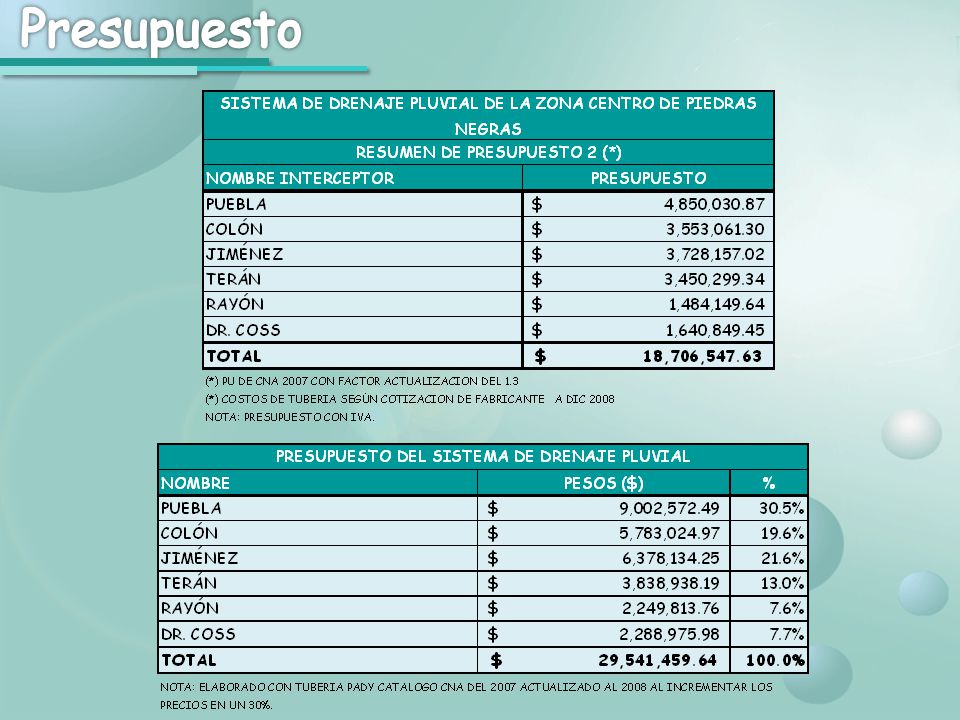

30
