INTRODUCCIÓN A LAS COMUNICACIONES DE DATOS José Estay A.

Presentación del tema: "INTRODUCCIÓN A LAS COMUNICACIONES DE DATOS José Estay A."— Transcripción de la presentación:

1 INTRODUCCIÓN A LAS COMUNICACIONES DE DATOS José Estay A.

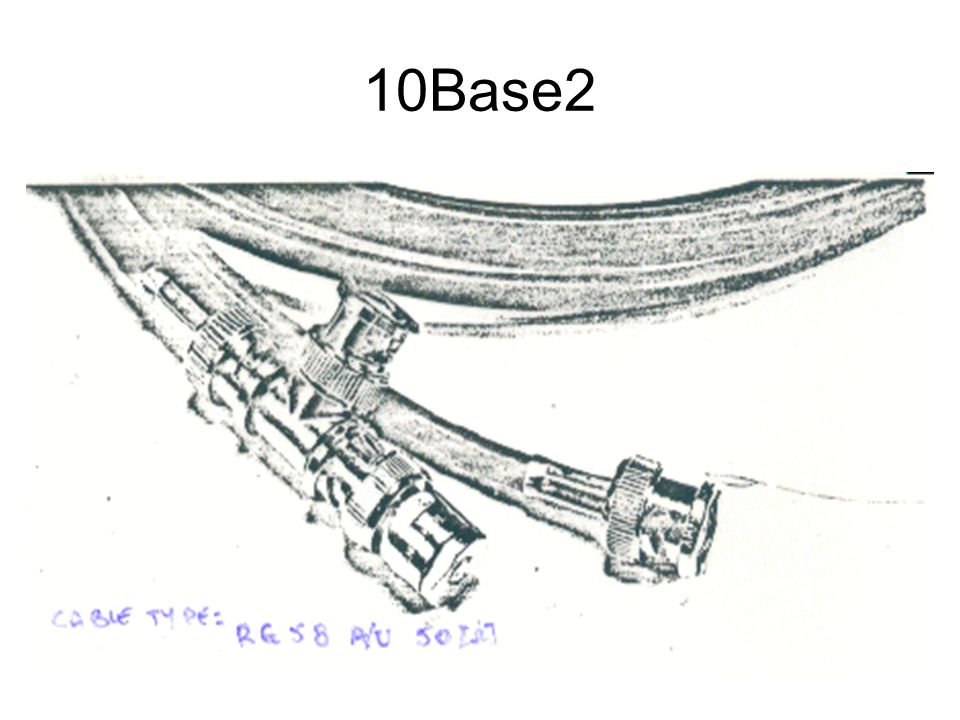

2 10Base2

3 Fibra

4 10BaseT, RJ-45 M

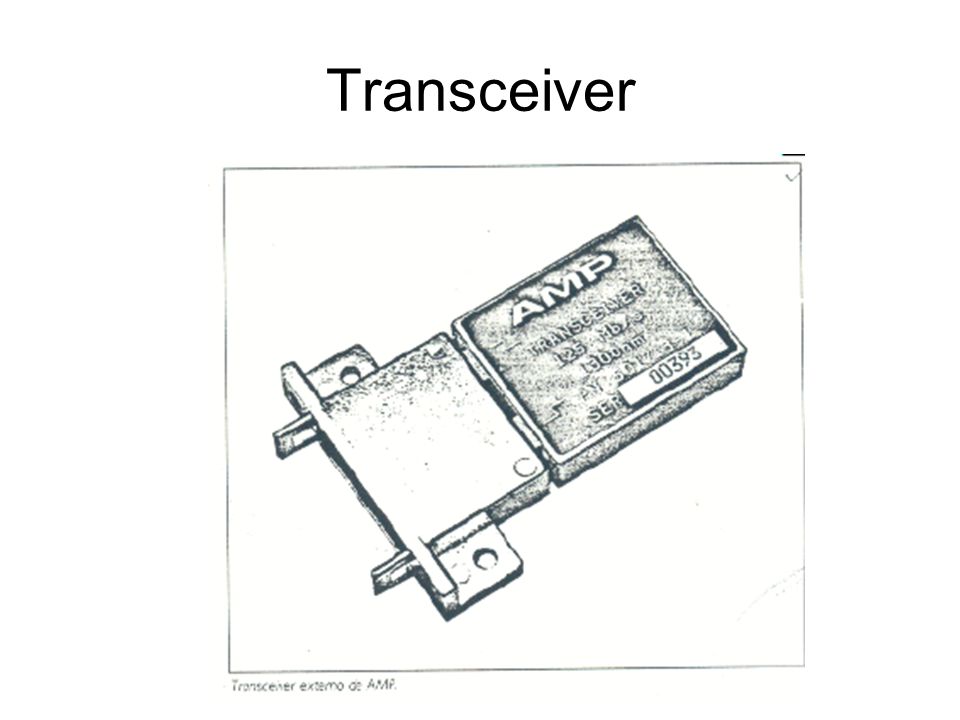

5 Transceiver

6

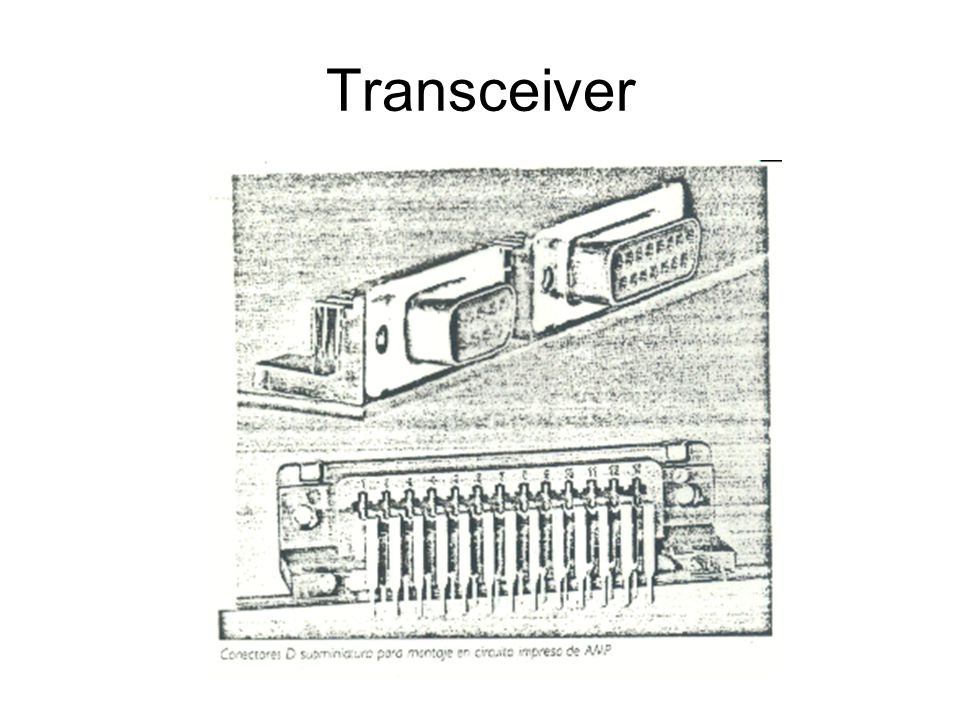

7

8 Tarjetas

9 Transceiver: “vampiro”

10 Norma

11

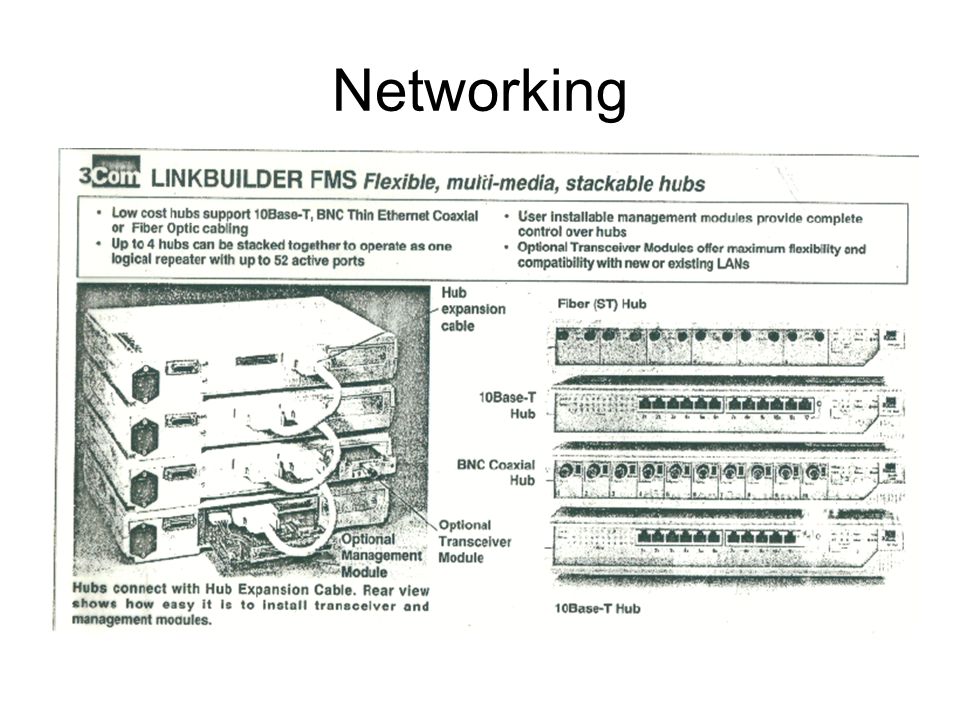

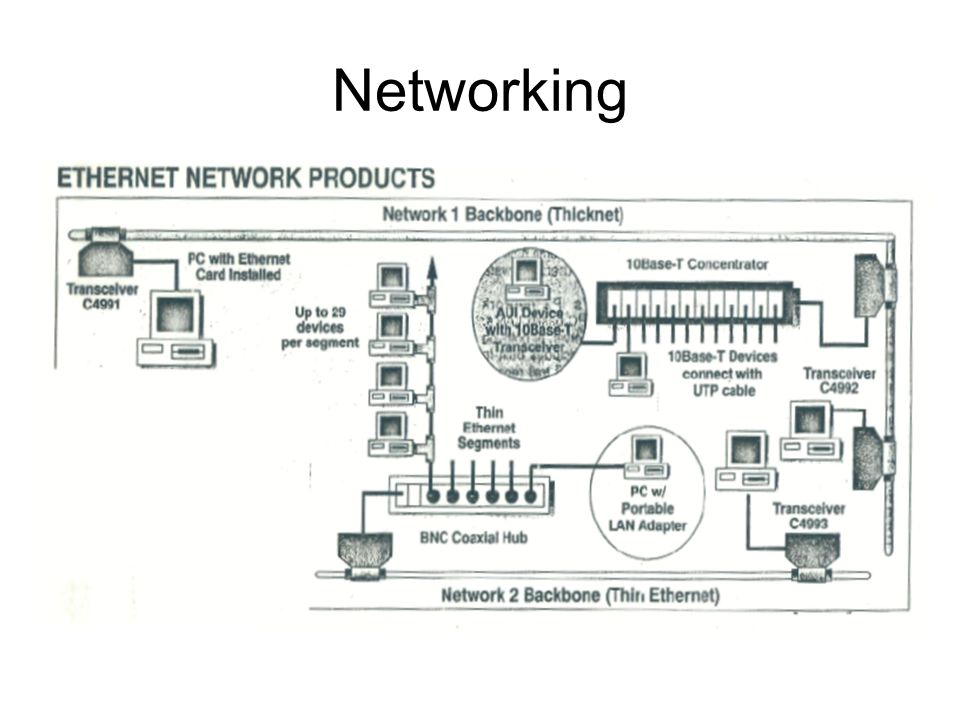

12 Networking

13

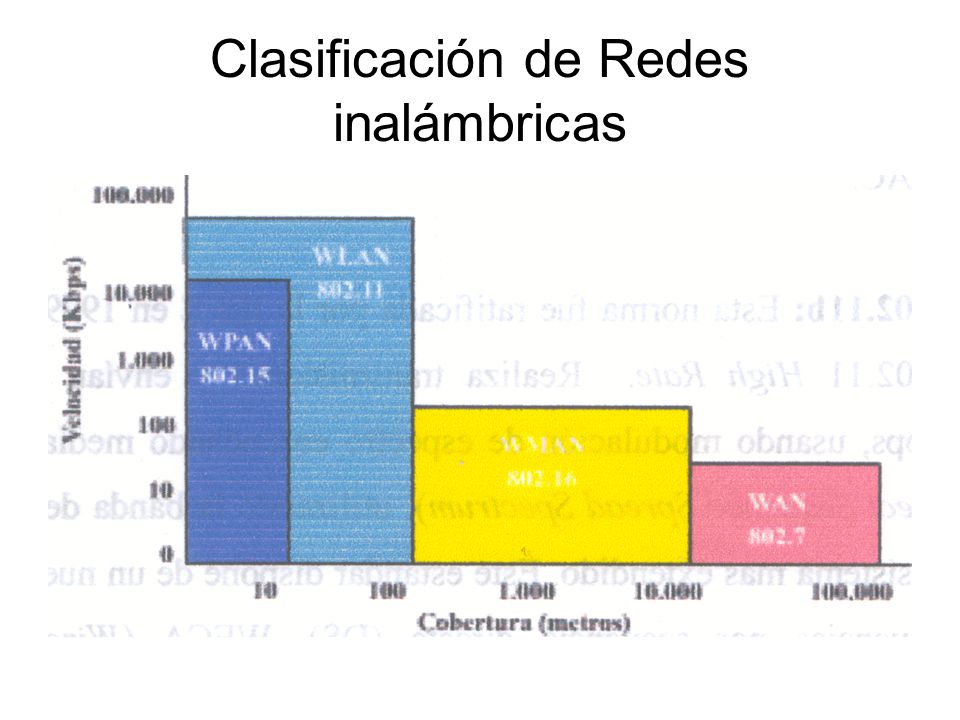

14 Clasificación de Redes inalámbricas

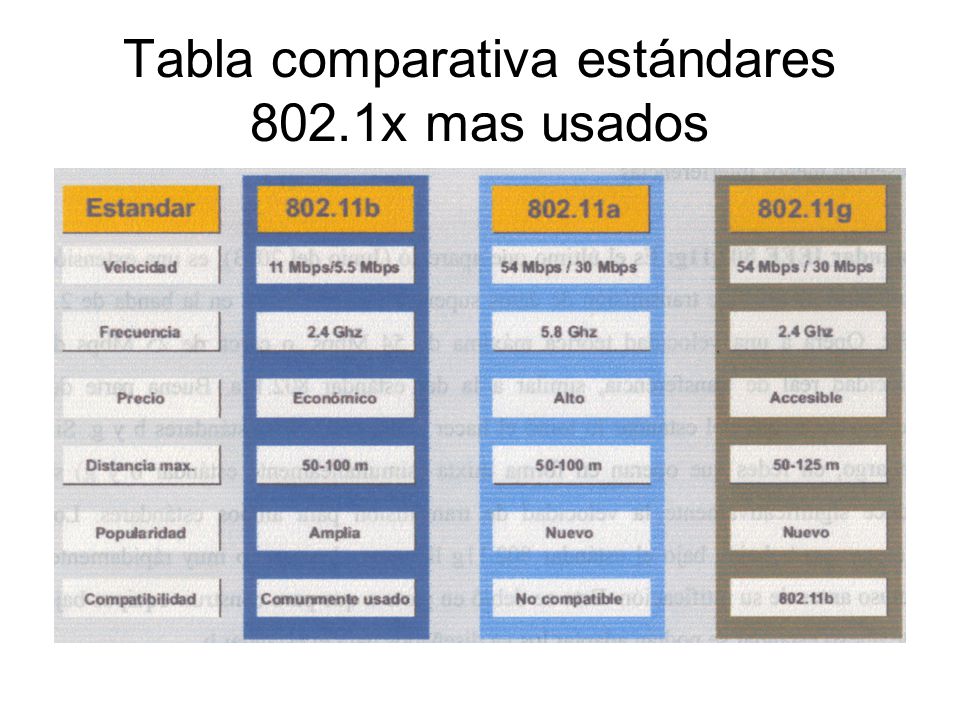

15 Tabla comparativa estándares 802.1x mas usados

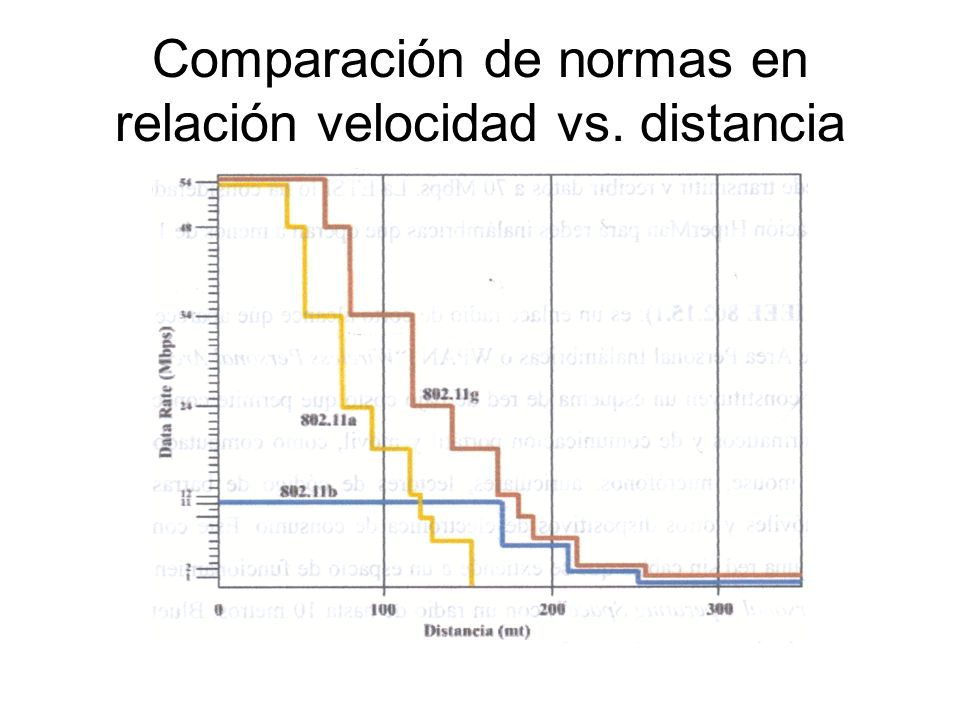

16 Comparación de normas en relación velocidad vs. distancia

17 Arquitectura Ad – Hoc (Peer2Peer)

18 Modo infraestructura

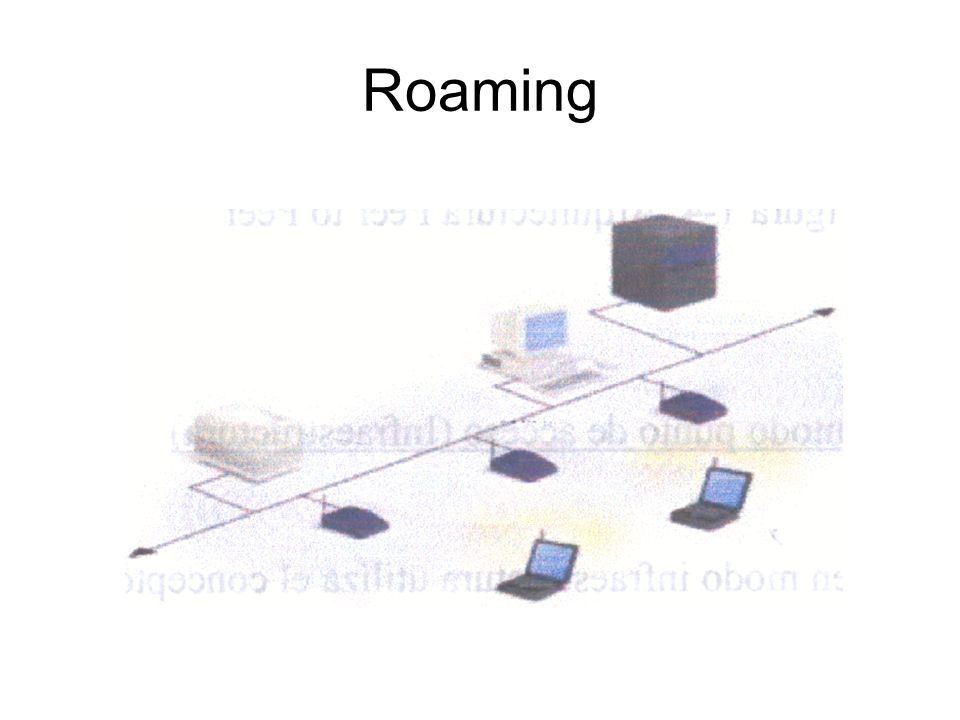

19 Roaming

20 Capas del IEEE 802.11

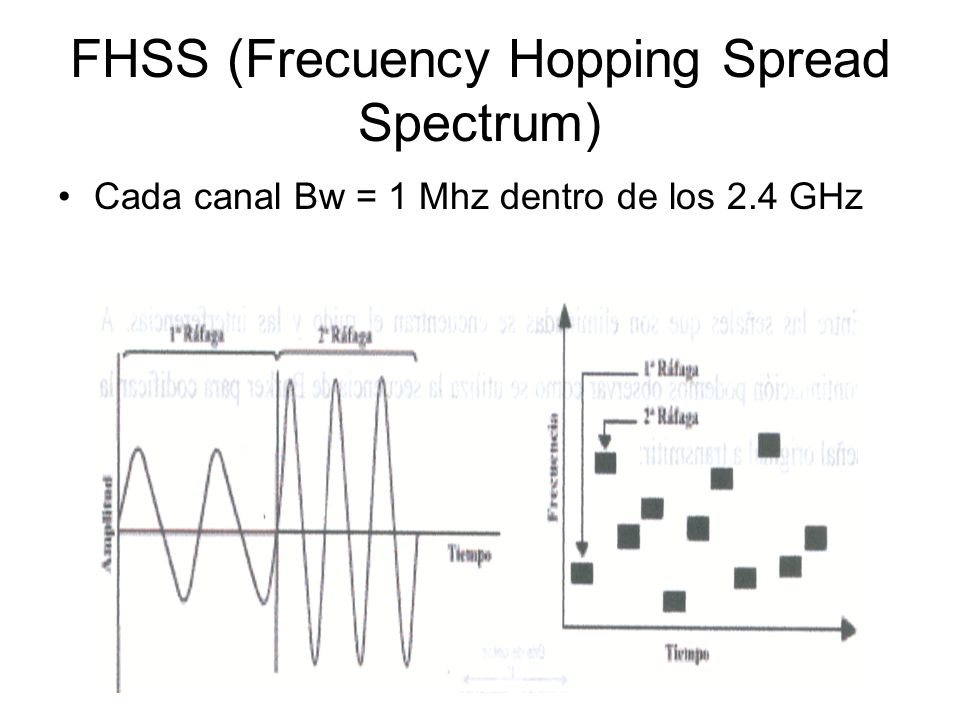

21 FHSS (Frecuency Hopping Spread Spectrum) Cada canal Bw = 1 Mhz dentro de los 2.4 GHz

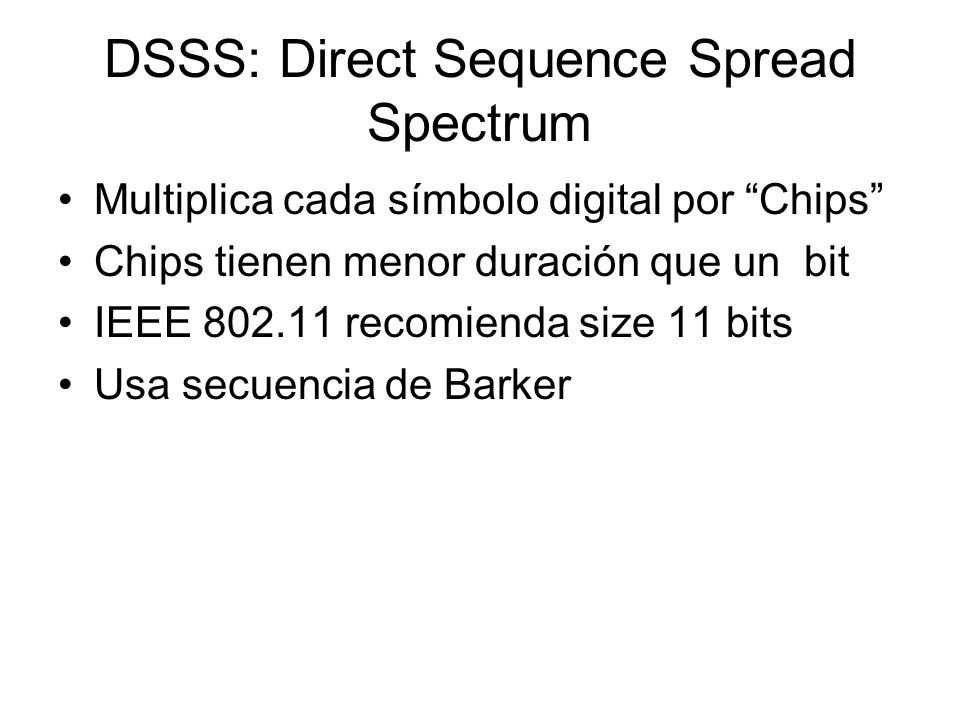

22 DSSS: Direct Sequence Spread Spectrum Multiplica cada símbolo digital por “Chips” Chips tienen menor duración que un bit IEEE 802.11 recomienda size 11 bits Usa secuencia de Barker

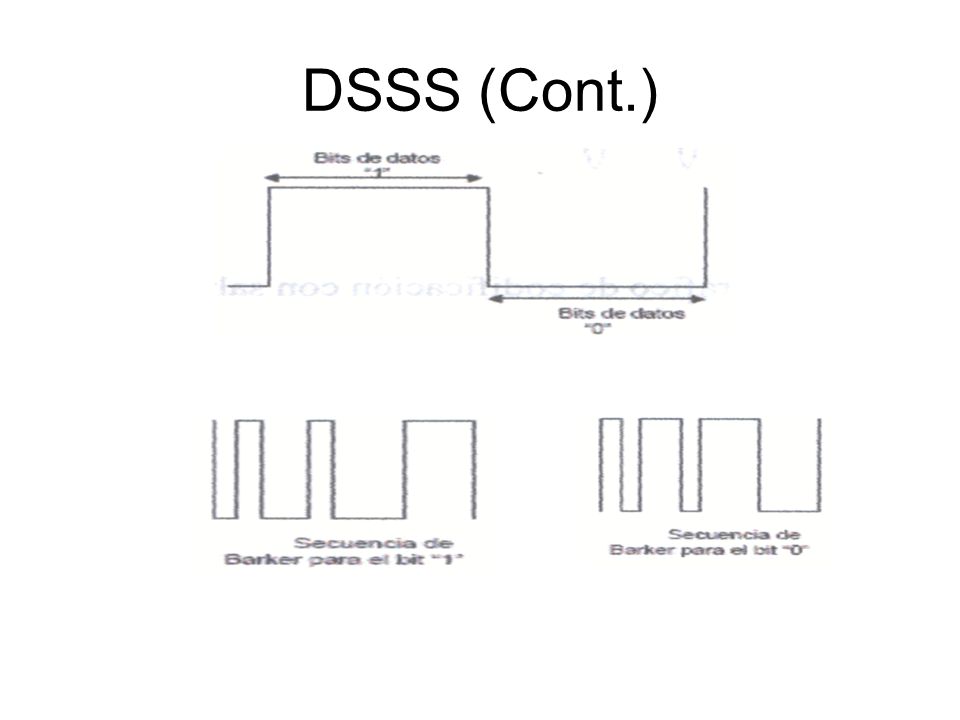

23 DSSS (Cont.)

24 OFDM

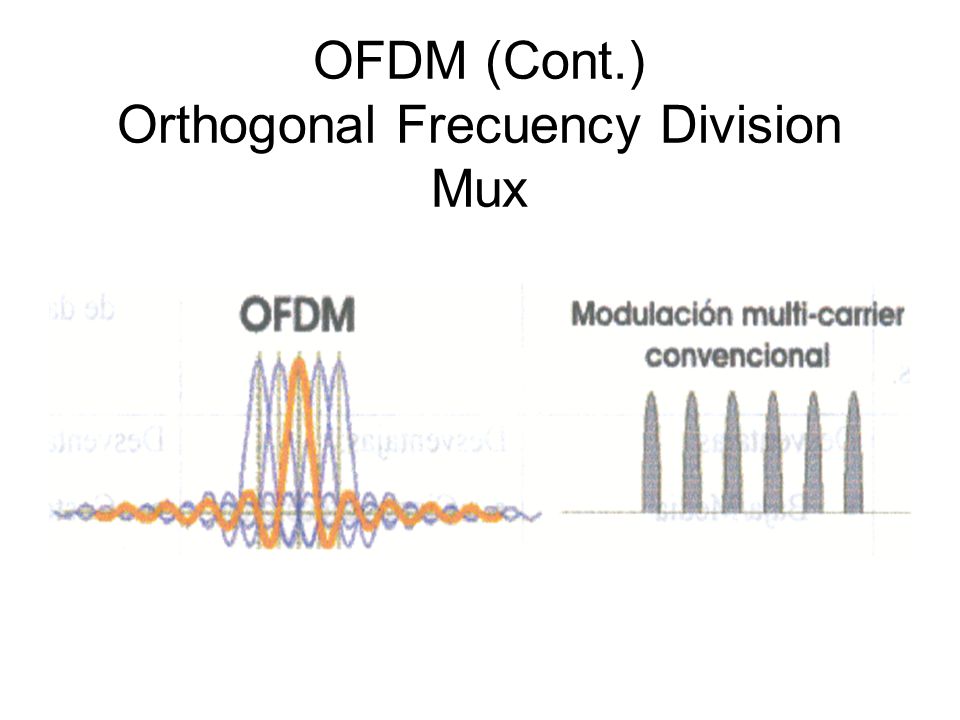

25 OFDM (Cont.) Orthogonal Frecuency Division Mux

26 Zonas de Fresnel

27 Asignación de canales Para evitar interferencias entre canales adyacentes, las estaciones bases contiguas deben usar frecuencias separadas al menos 5 canales, p.ej. 1, 6 11, ya que los canales tienen Bw 20 MHz y están distanciados en 5 Mhz uno del otro Para áreas extensas a cubrir usar triangulación (como Roaming ejemplo ppt 13 del apunte 3)

28 CRC - ejemplo

29 Mensaje a transmitir: M(x) = 1101011011  x 9 + x 8 + x 6 + x 4 + x 3 + x + 1 Polinomio generador acordado entre TX y RX: G(x) = 10011  x 4 + x + 1 Procedimiento: Tx y Rx acuerdan el uso de un polinomio generador G(x) de orden “r”:

30 G(x) = x 4 + x + 1orden r = 4 G(x)  10011 El mensaje a transmitir es el polinomio M(x) de orden “m” M(x)  1101011011  x 9 + x 8 + x 6 + x 4 + x 3 + x + 1 Proceder a formar el polinomio x r M(x) de orden “m + r” m  orden 9 r  orden 4x r M(x)  orden 13

31 11010110110000  x r M(x)  orden 13, 14 bits Dividir x r M(x) por G(x), residuo R(x)

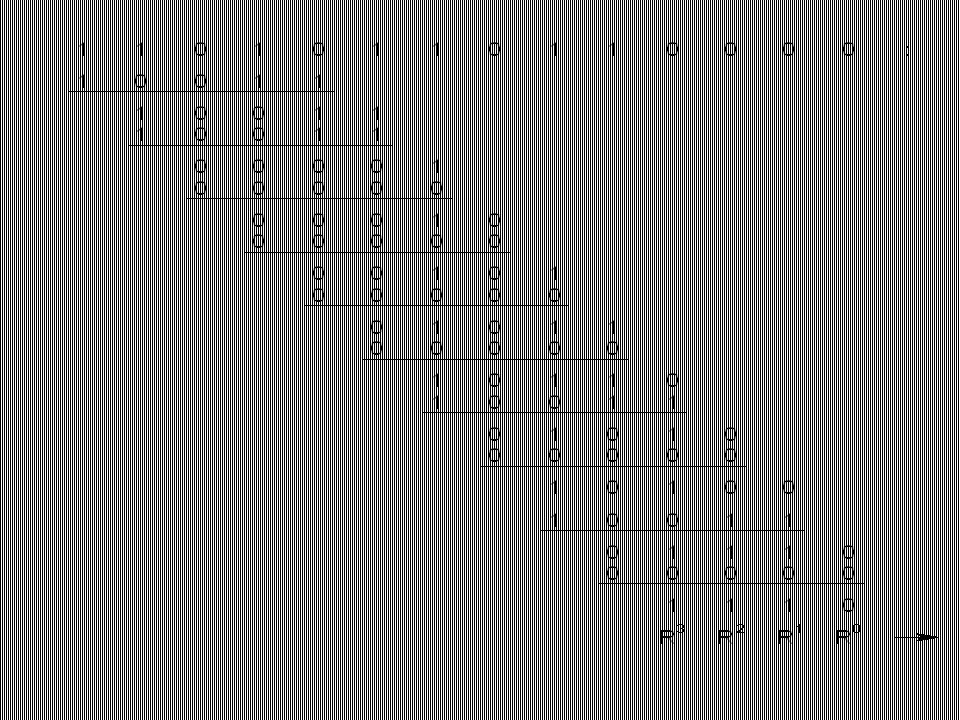

32

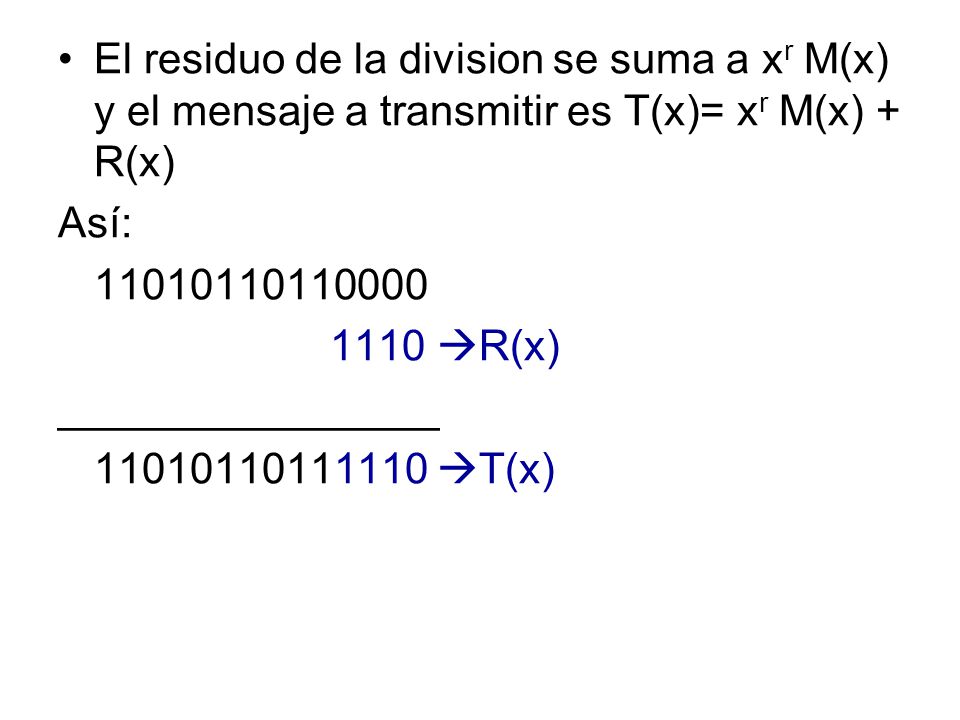

33 El residuo de la division se suma a x r M(x) y el mensaje a transmitir es T(x)= x r M(x) + R(x) Así: 11010110110000 1110  R(x) ________________ 11010110111110  T(x)

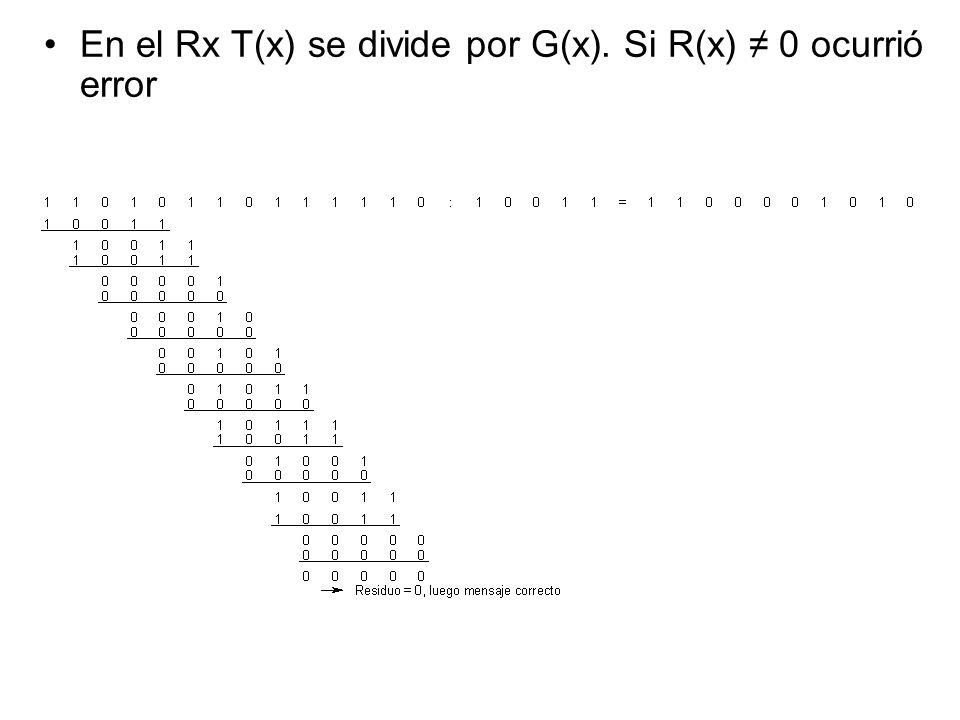

34 En el Rx T(x) se divide por G(x). Si R(x) ≠ 0 ocurrió error
