1 MÉTODOS DE DISEÑO ESTRUCTURADO (Sistemas de información empresarial) EXPOSITORES(A): DOLLY VIAFARA LEIDY RODRIGUEZ DIEGO TOBAR TUTOR PEDAGÓGICO: ALEX MANCHABAJOY

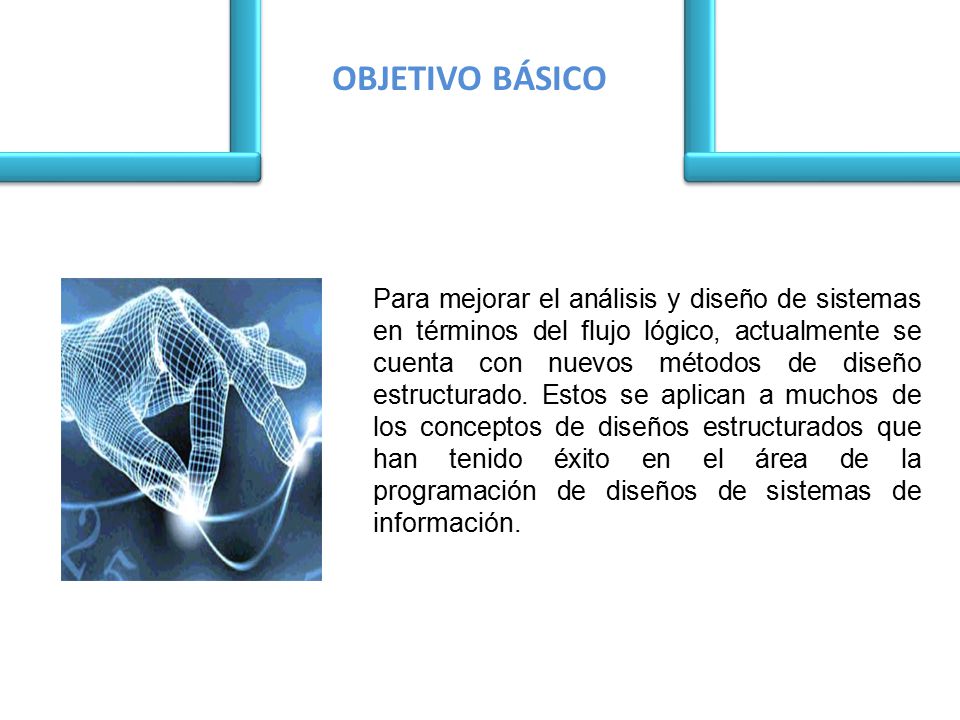

2 OBJETIVO BÁSICO Para mejorar el análisis y diseño de sistemas en términos del flujo lógico, actualmente se cuenta con nuevos métodos de diseño estructurado. Estos se aplican a muchos de los conceptos de diseños estructurados que han tenido éxito en el área de la programación de diseños de sistemas de información.

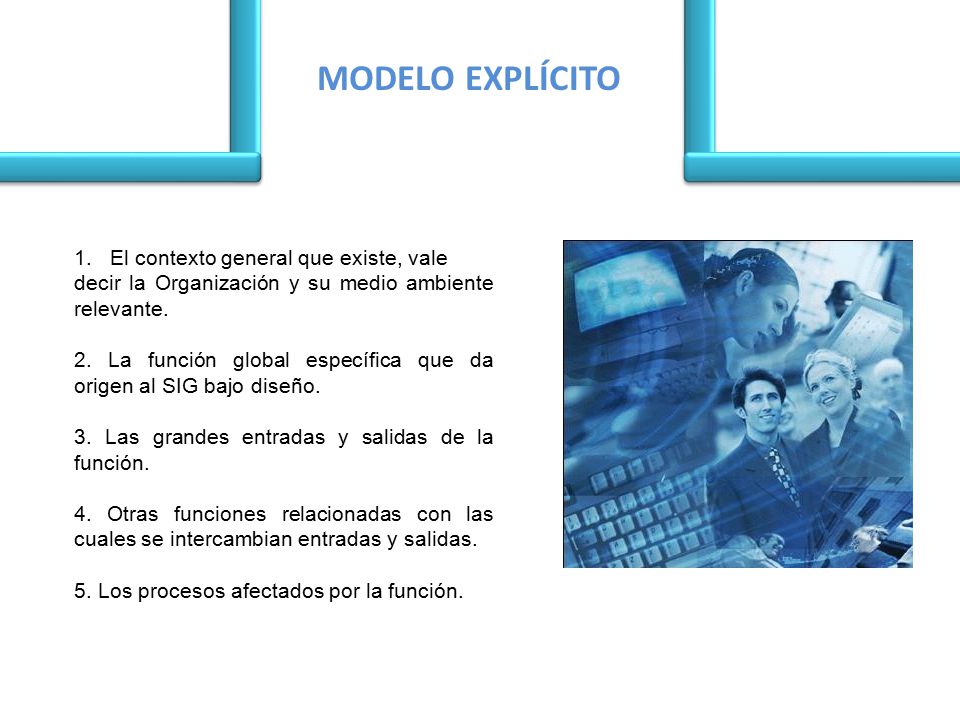

3 MODELO EXPLÍCITO 1.El contexto general que existe, vale decir la Organización y su medio ambiente relevante. 2. La función global específica que da origen al SIG bajo diseño. 3. Las grandes entradas y salidas de la función. 4. Otras funciones relacionadas con las cuales se intercambian entradas y salidas. 5. Los procesos afectados por la función.

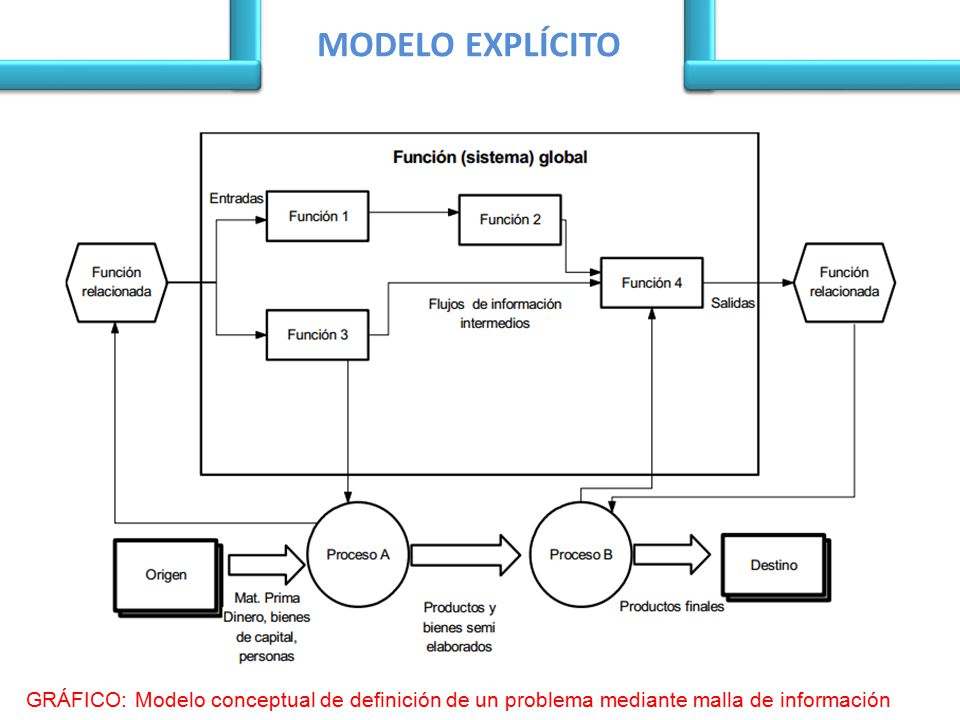

4 MODELO EXPLÍCITO GRÁFICO: Modelo conceptual de definición de un problema mediante malla de información

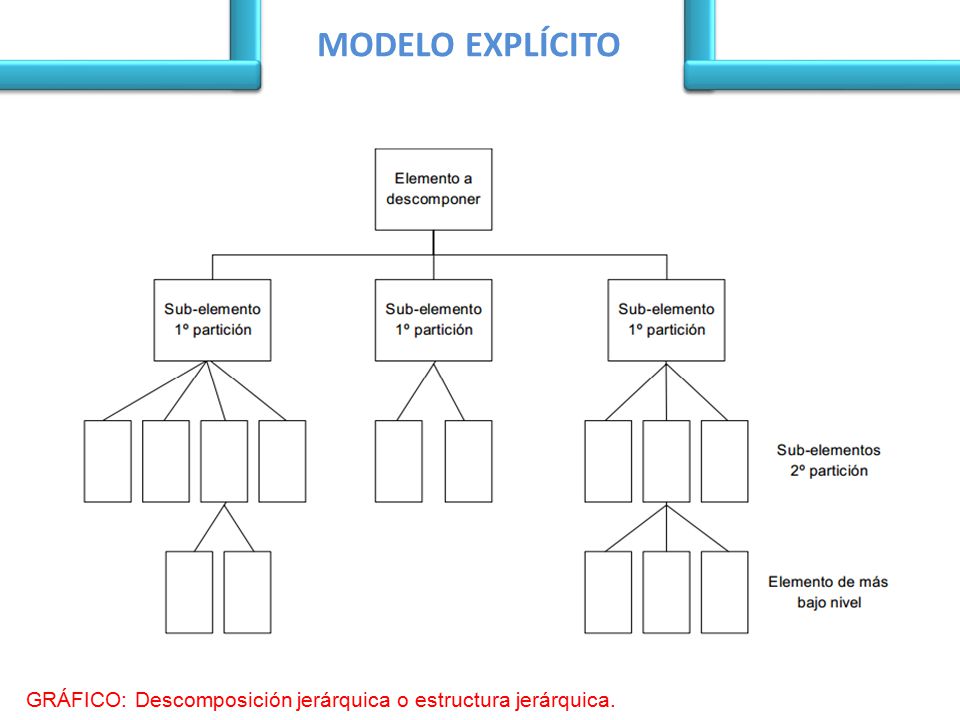

5 MODELO EXPLÍCITO GRÁFICO: Descomposición jerárquica o estructura jerárquica.

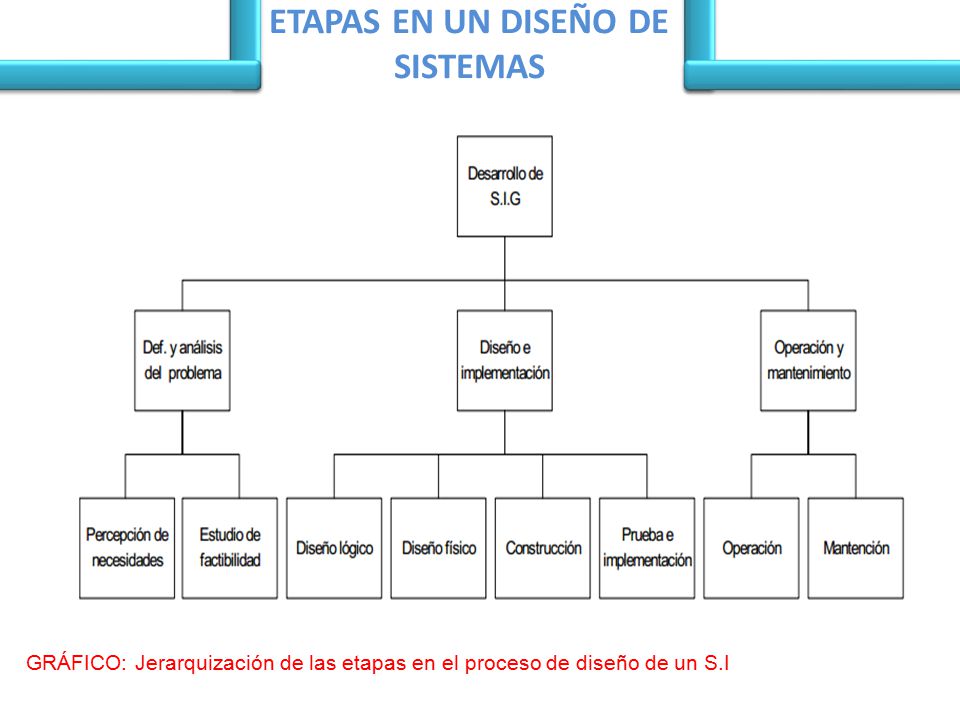

6 ETAPAS EN UN DISEÑO DE SISTEMAS GRÁFICO: Jerarquización de las etapas en el proceso de diseño de un S.I

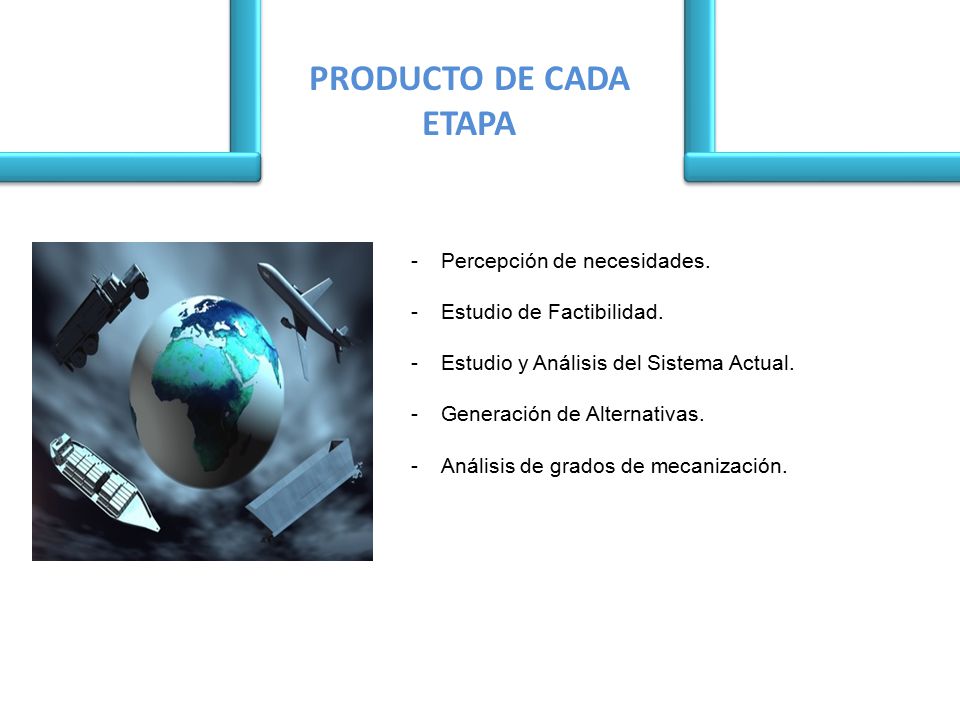

7 PRODUCTO DE CADA ETAPA -Percepción de necesidades. -Estudio de Factibilidad. -Estudio y Análisis del Sistema Actual. -Generación de Alternativas. -Análisis de grados de mecanización.

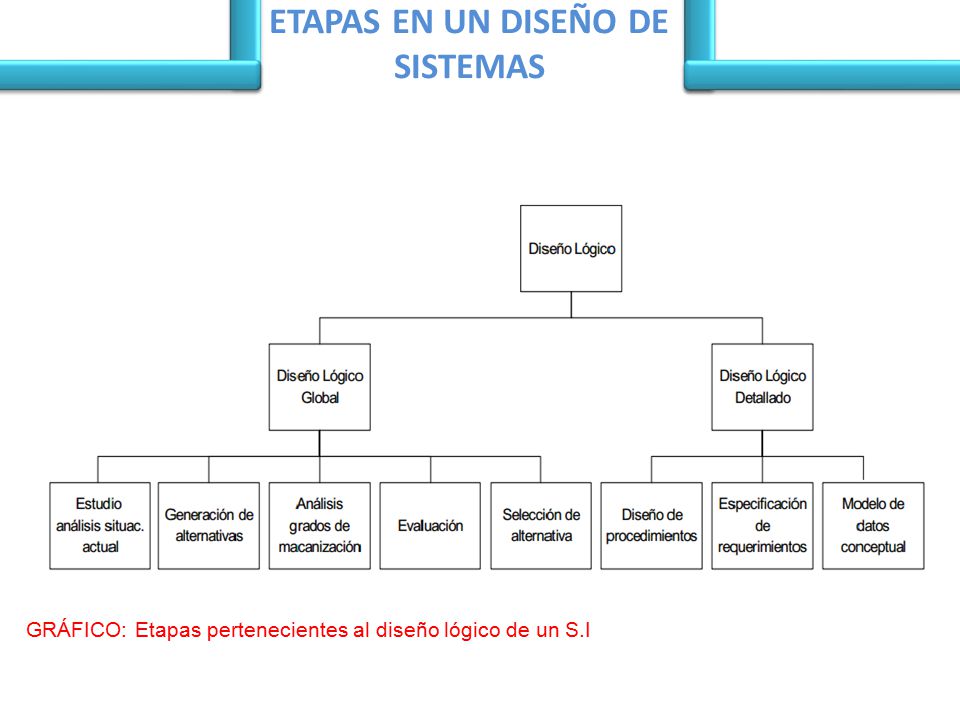

8 ETAPAS EN UN DISEÑO DE SISTEMAS GRÁFICO: Etapas pertenecientes al diseño lógico de un S.I

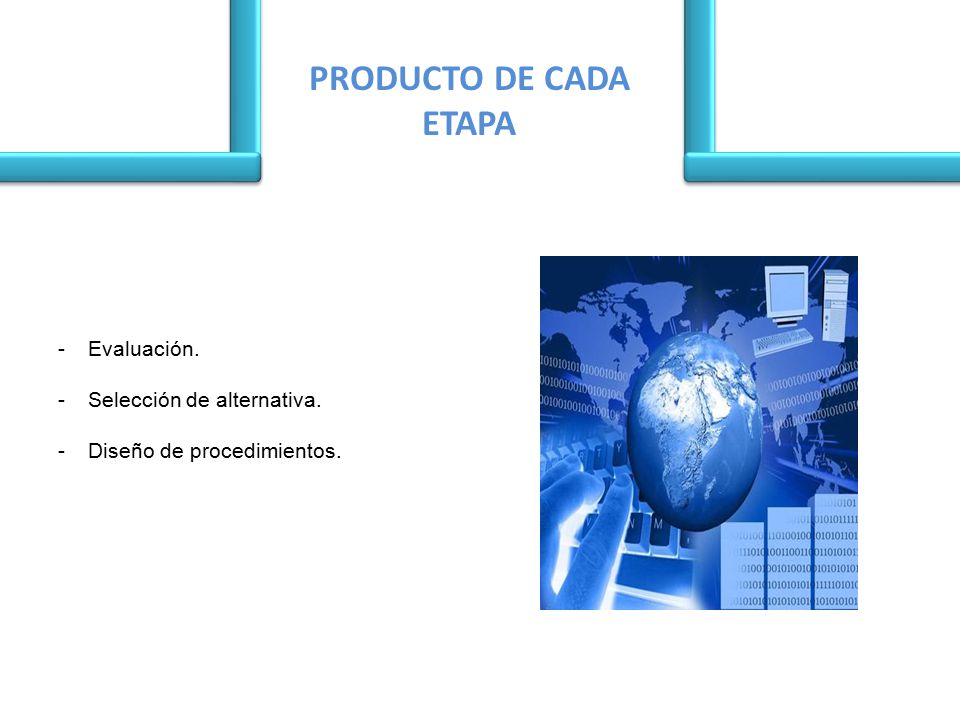

9 PRODUCTO DE CADA ETAPA -Evaluación. -Selección de alternativa. -Diseño de procedimientos.

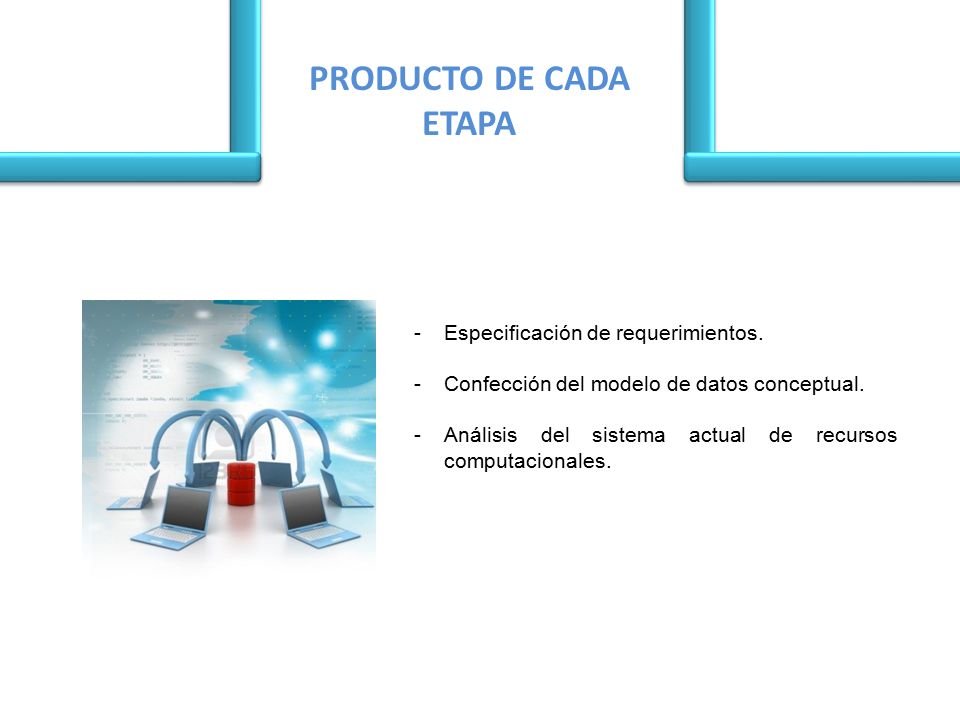

10 PRODUCTO DE CADA ETAPA -Especificación de requerimientos. -Confección del modelo de datos conceptual. -Análisis del sistema actual de recursos computacionales.

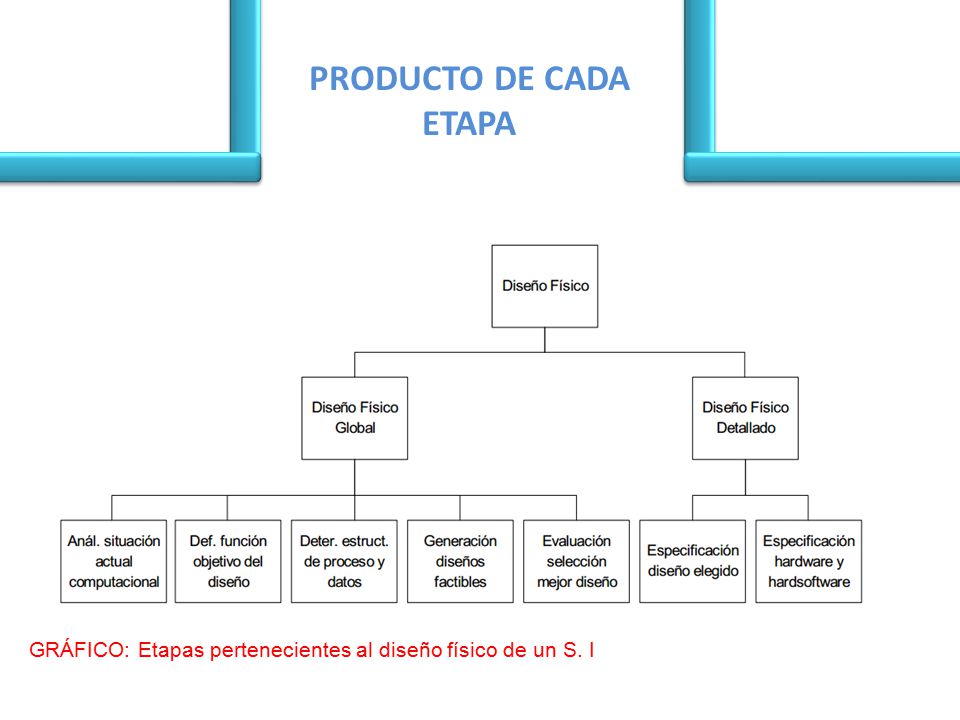

11 PRODUCTO DE CADA ETAPA GRÁFICO: Etapas pertenecientes al diseño físico de un S. I

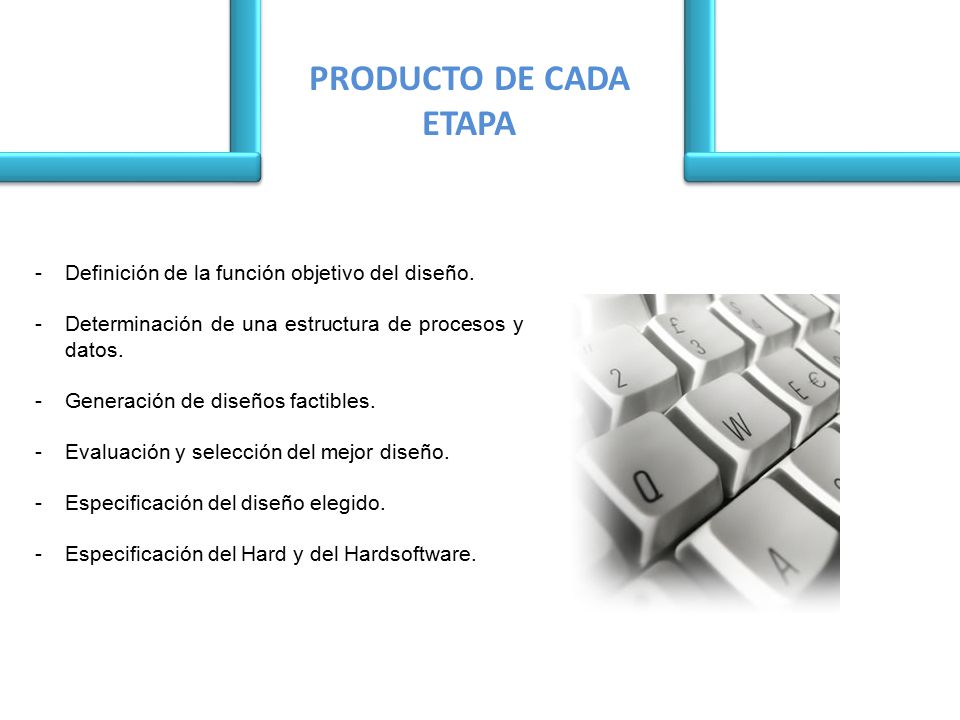

12 PRODUCTO DE CADA ETAPA -Definición de la función objetivo del diseño. -Determinación de una estructura de procesos y datos. -Generación de diseños factibles. -Evaluación y selección del mejor diseño. -Especificación del diseño elegido. -Especificación del Hard y del Hardsoftware.

13 MUCHAS GRACIAS POR LA ATENCIÓN PRESTADA
