REGULADOR DE INTENSIDAD

Presentación del tema: "REGULADOR DE INTENSIDAD"— Transcripción de la presentación:

1 REGULADOR DE INTENSIDAD

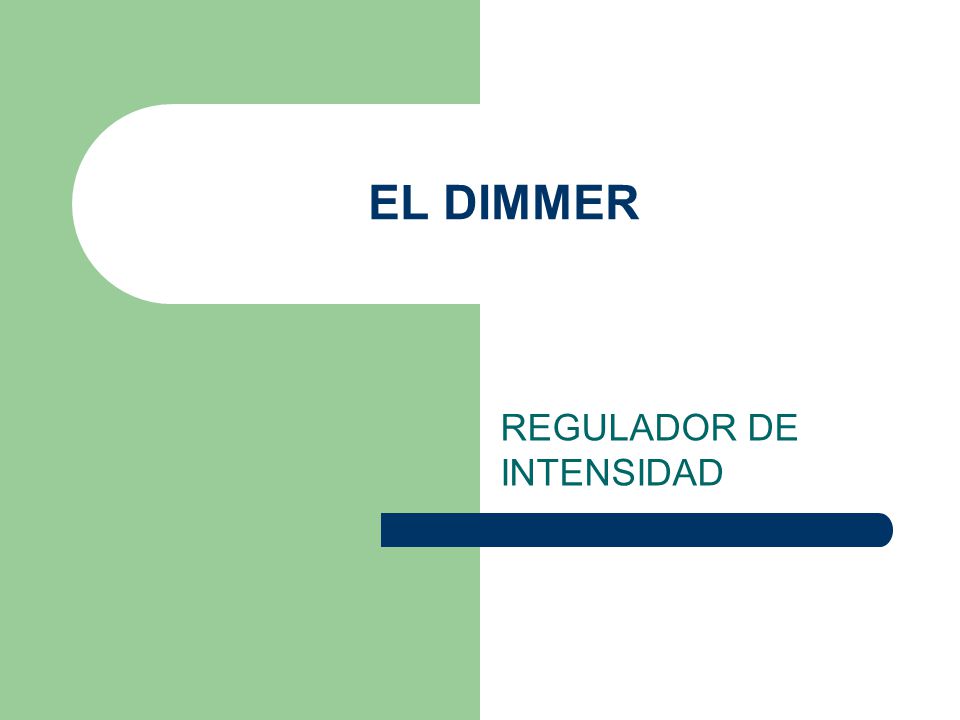

EL DIMMER REGULADOR DE INTENSIDAD

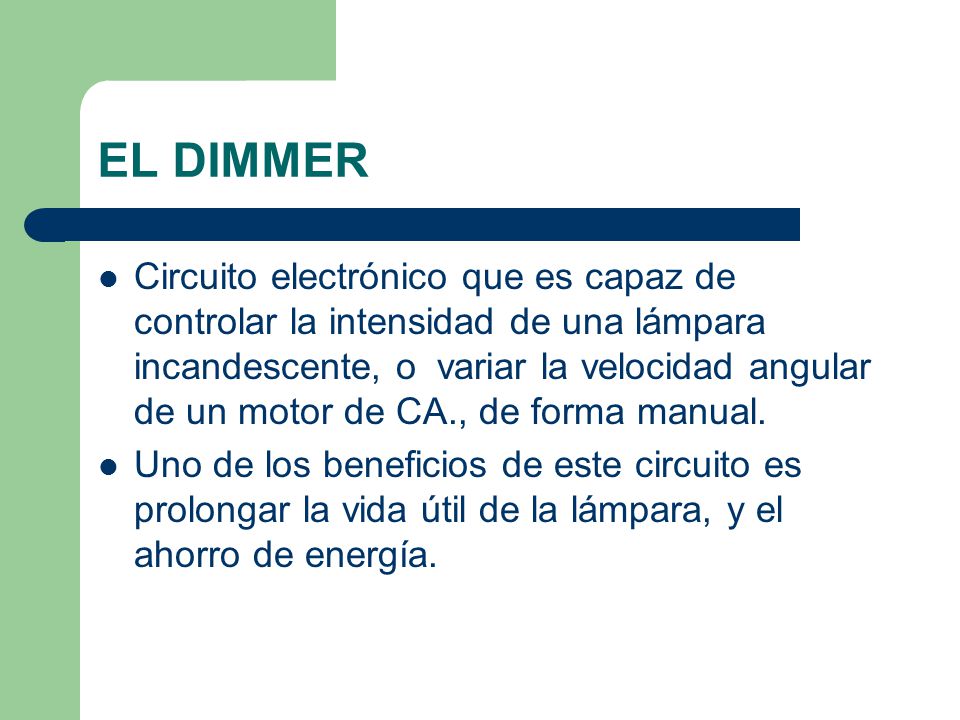

2 EL DIMMER Circuito electrónico que es capaz de controlar la intensidad de una lámpara incandescente, o variar la velocidad angular de un motor de CA., de forma manual. Uno de los beneficios de este circuito es prolongar la vida útil de la lámpara, y el ahorro de energía.

3 PROYECTO EVALUACION ESQUEMA ELECTRONICO PROTOBOARD PCB

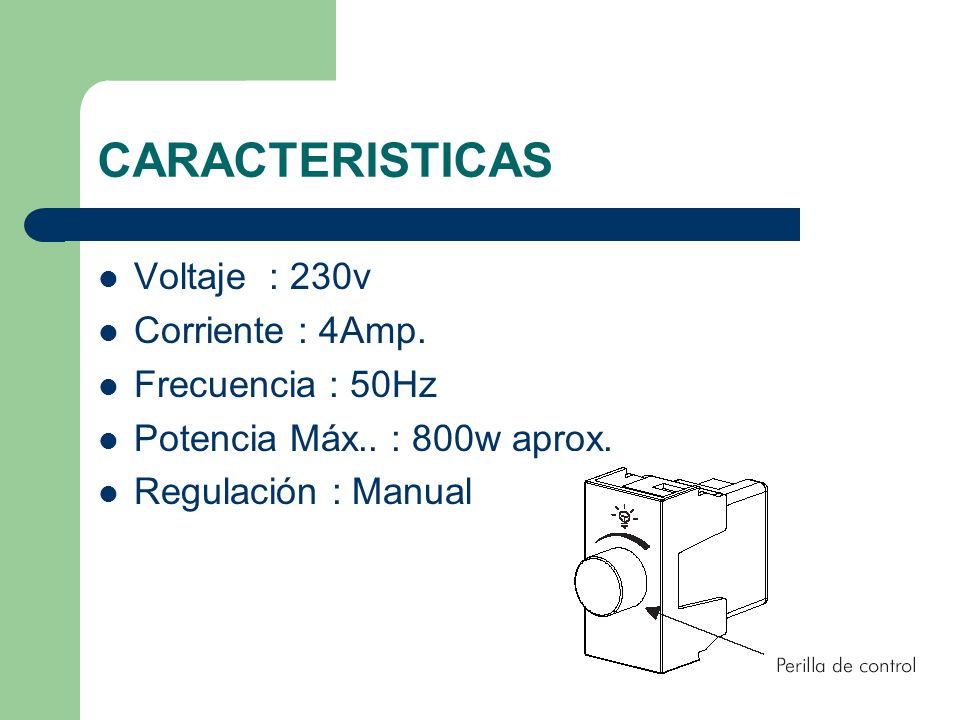

4 CARACTERISTICAS Voltaje : 230v Corriente : 4Amp. Frecuencia : 50Hz
Potencia Máx.. : 800w aprox. Regulación : Manual

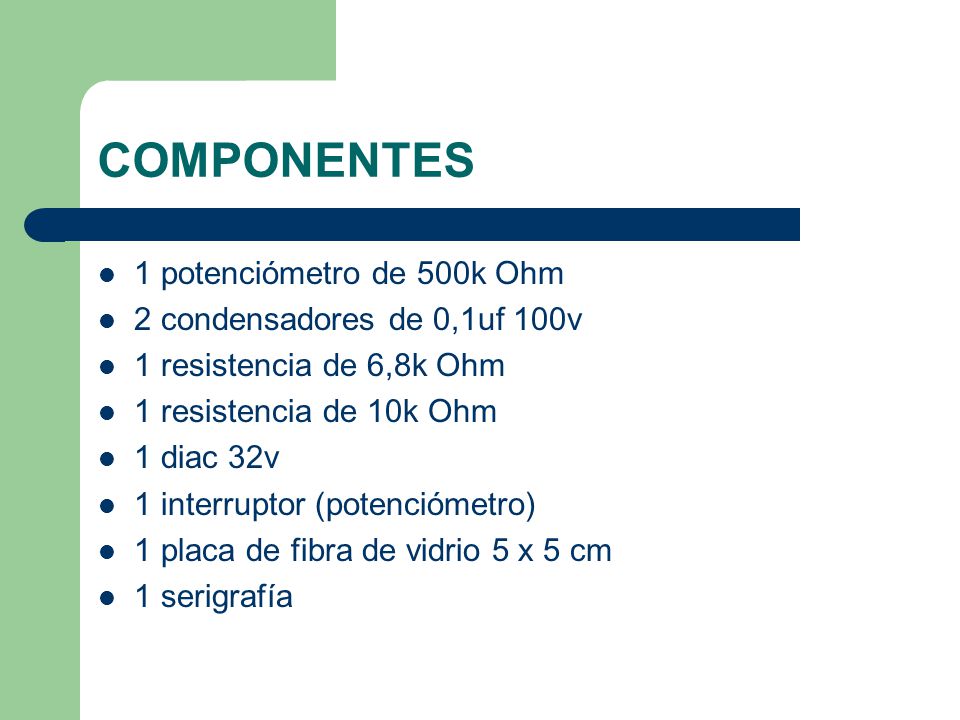

5 COMPONENTES 1 potenciómetro de 500k Ohm 2 condensadores de 0,1uf 100v
1 resistencia de 6,8k Ohm 1 resistencia de 10k Ohm 1 diac 32v 1 interruptor (potenciómetro) 1 placa de fibra de vidrio 5 x 5 cm 1 serigrafía

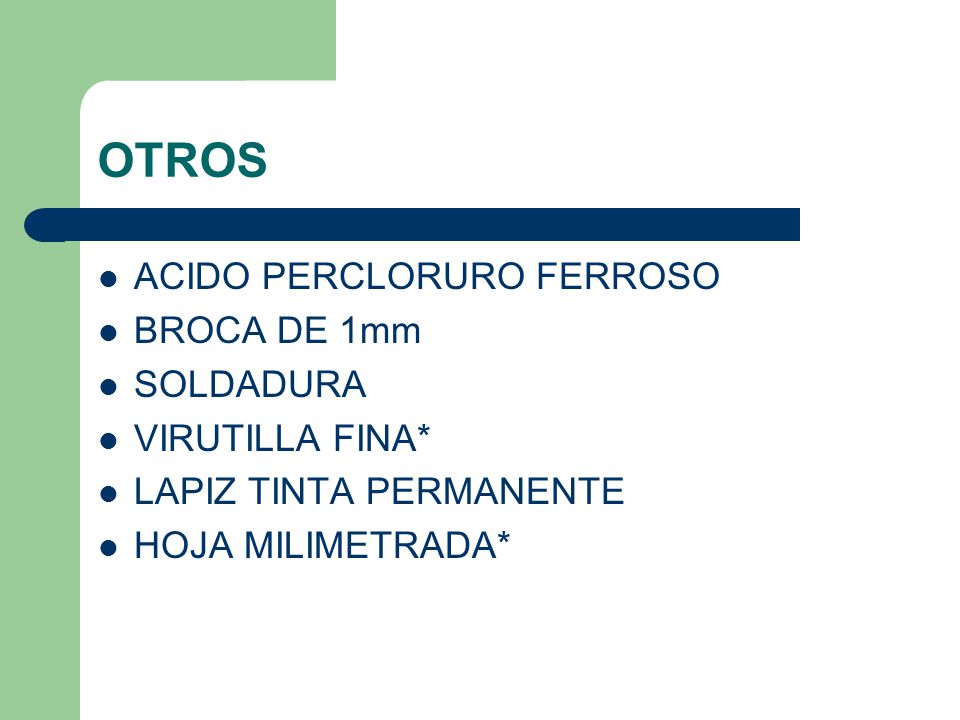

6 OTROS ACIDO PERCLORURO FERROSO BROCA DE 1mm SOLDADURA VIRUTILLA FINA*
LAPIZ TINTA PERMANENTE HOJA MILIMETRADA*

7 HERRAMIENTAS CAUTIN DE 25W A 30W MINI TALADRO ALICATE CORTANTE
ALICATE DE PUNTA BROCA 1mm

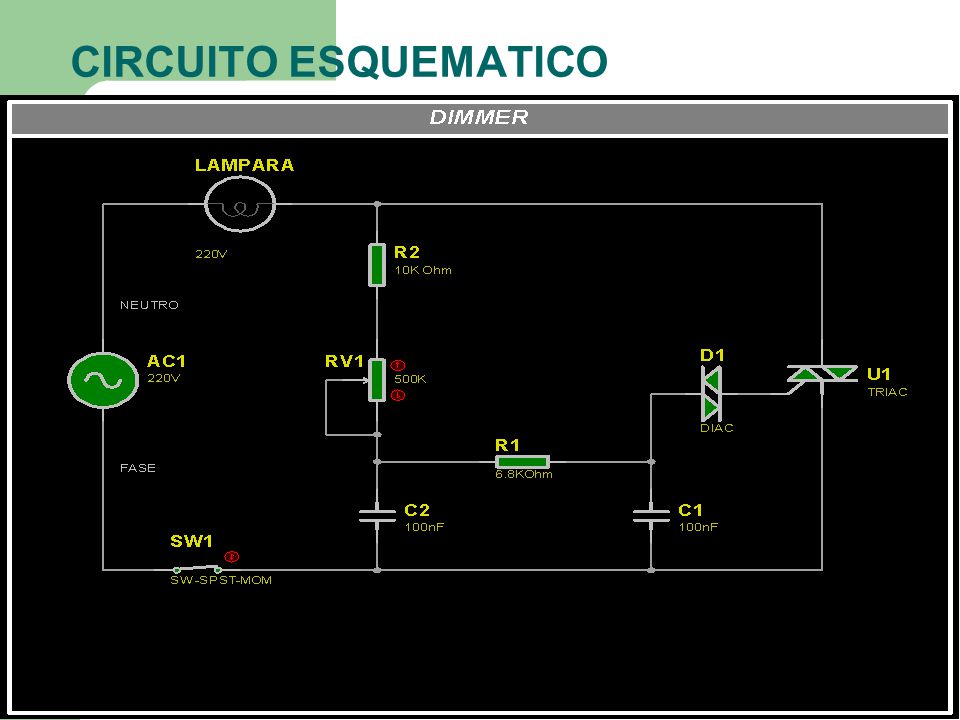

8 CIRCUITO ESQUEMATICO

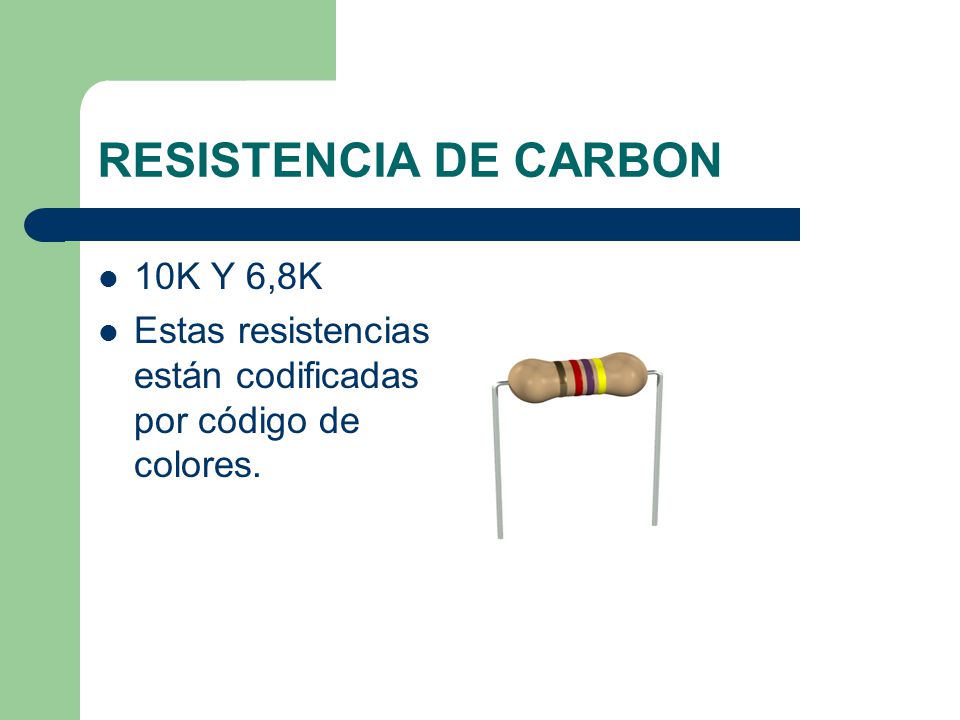

9 RESISTENCIA DE CARBON 10K Y 6,8K
Estas resistencias están codificadas por código de colores.

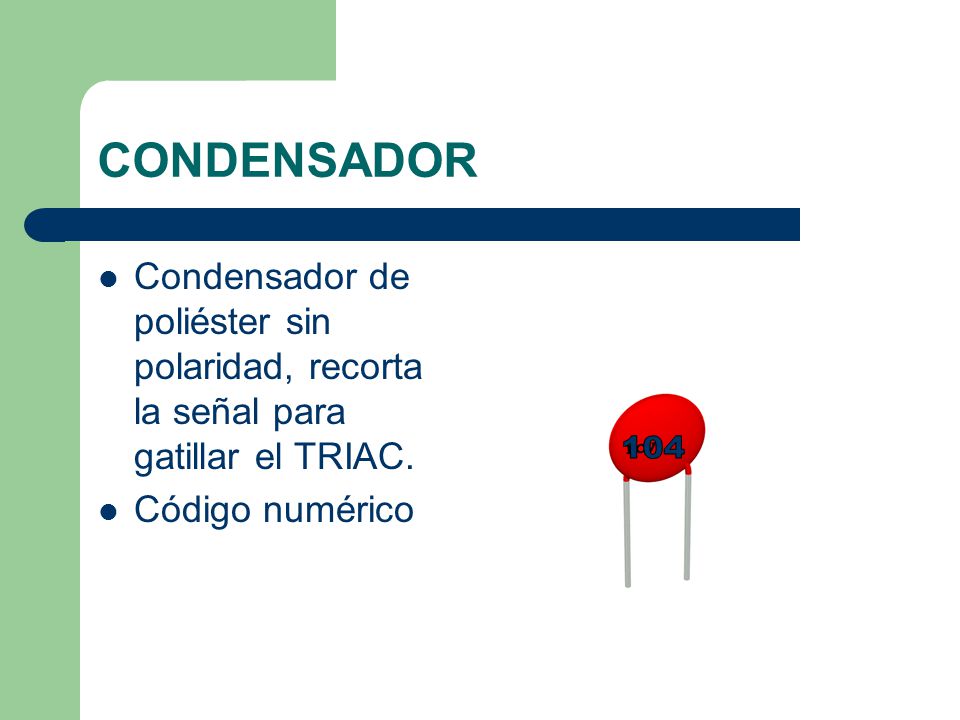

10 CONDENSADOR Condensador de poliéster sin polaridad, recorta la señal para gatillar el TRIAC. Código numérico 104

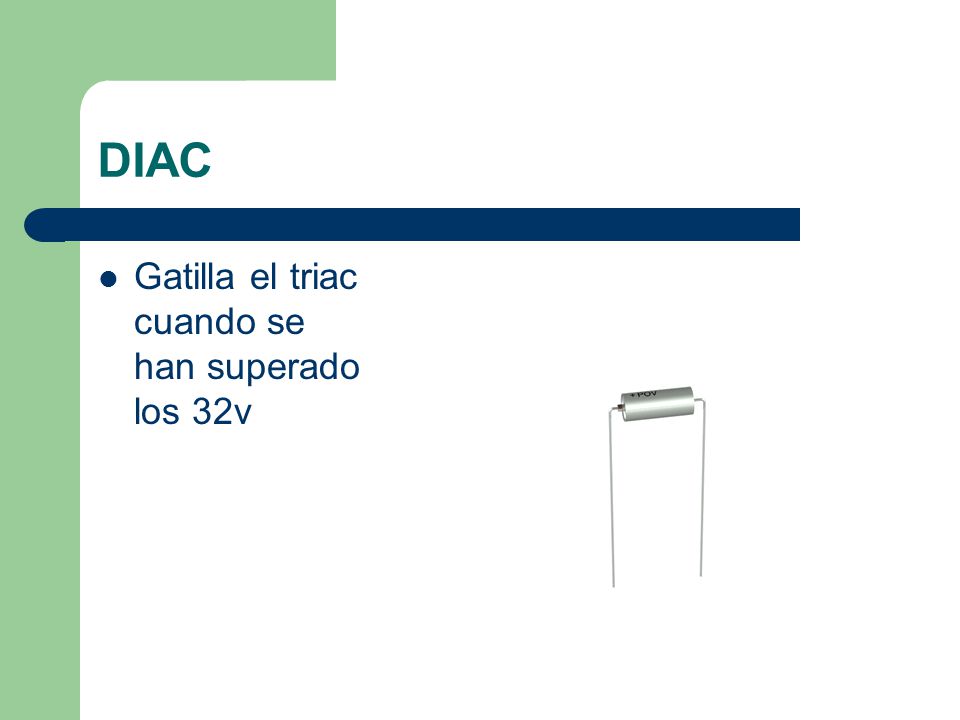

11 DIAC Gatilla el triac cuando se han superado los 32v

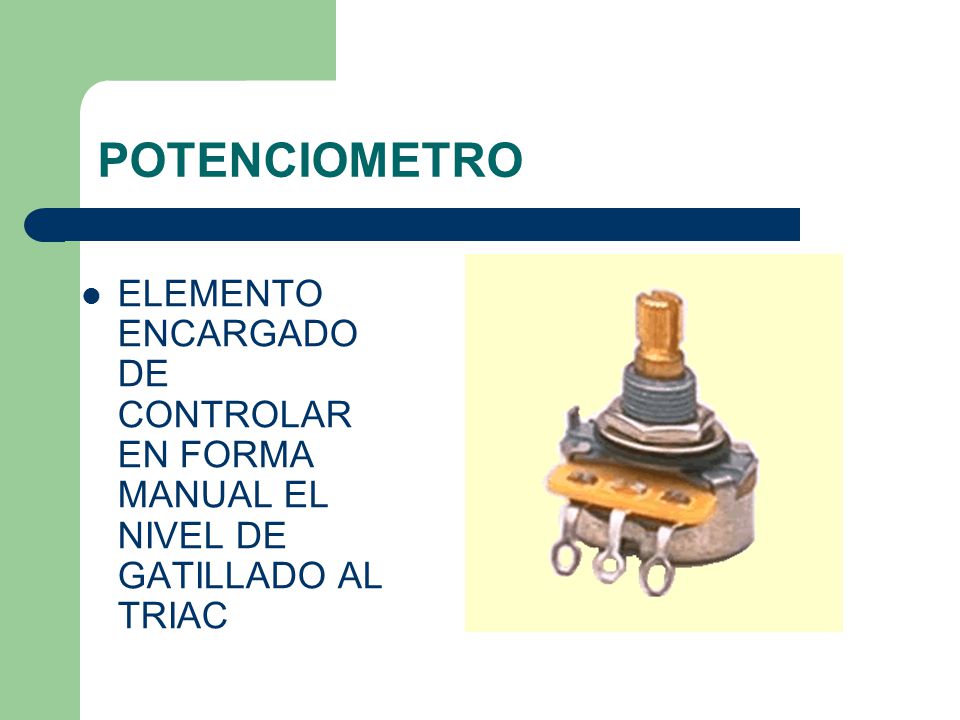

12 POTENCIOMETRO ELEMENTO ENCARGADO DE CONTROLAR EN FORMA MANUAL EL NIVEL DE GATILLADO AL TRIAC

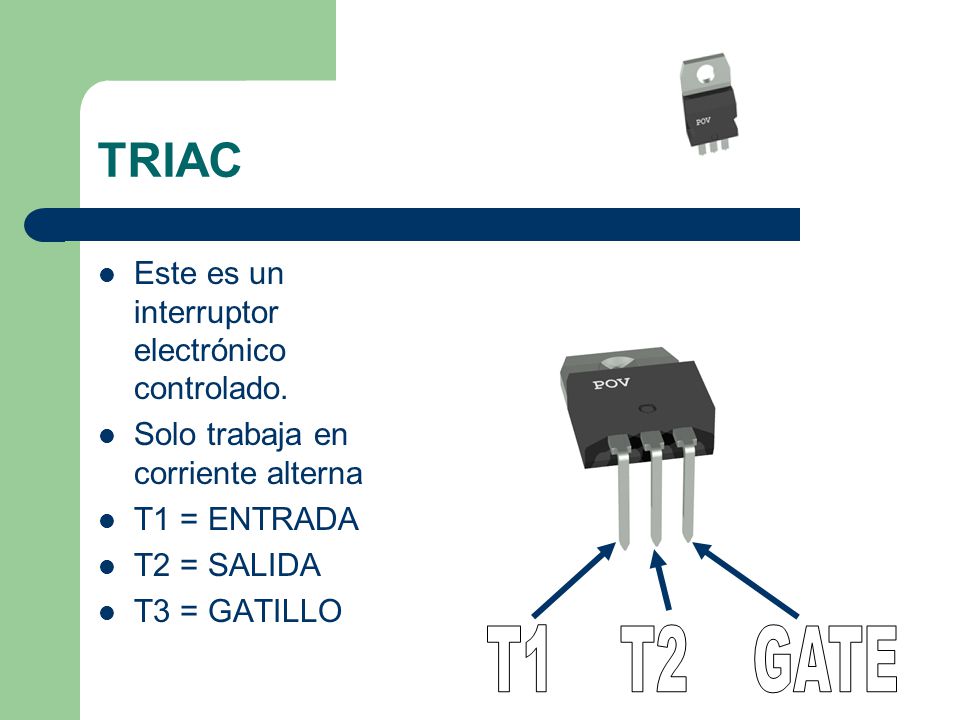

13 TRIAC T1 T2 GATE Este es un interruptor electrónico controlado.
Solo trabaja en corriente alterna T1 = ENTRADA T2 = SALIDA T3 = GATILLO T1 T2 GATE

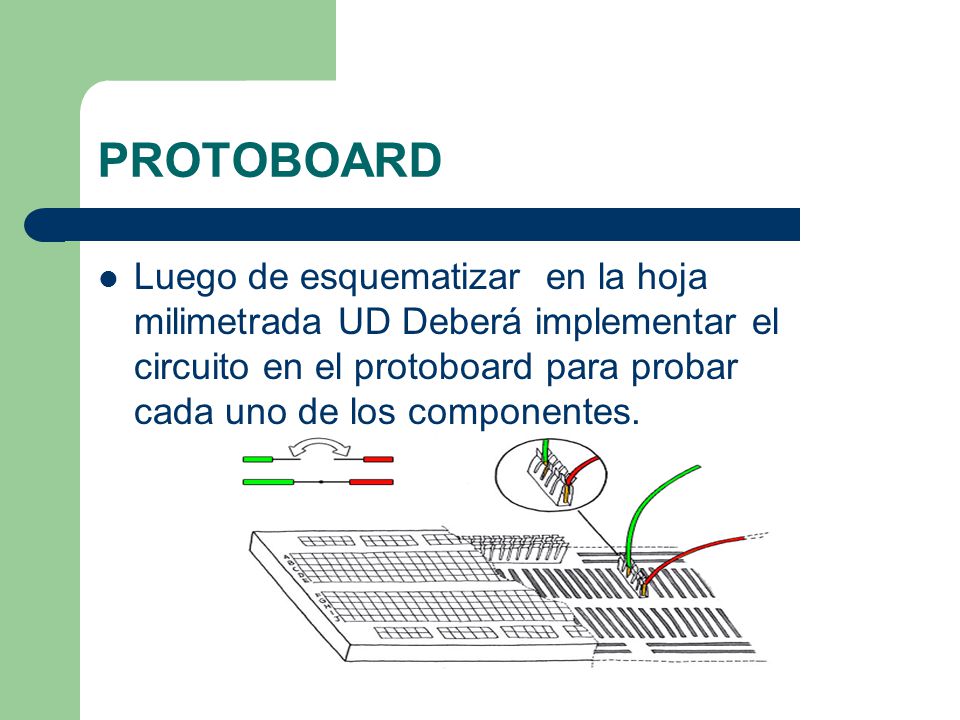

14 PROTOBOARD Luego de esquematizar en la hoja milimetrada UD Deberá implementar el circuito en el protoboard para probar cada uno de los componentes.

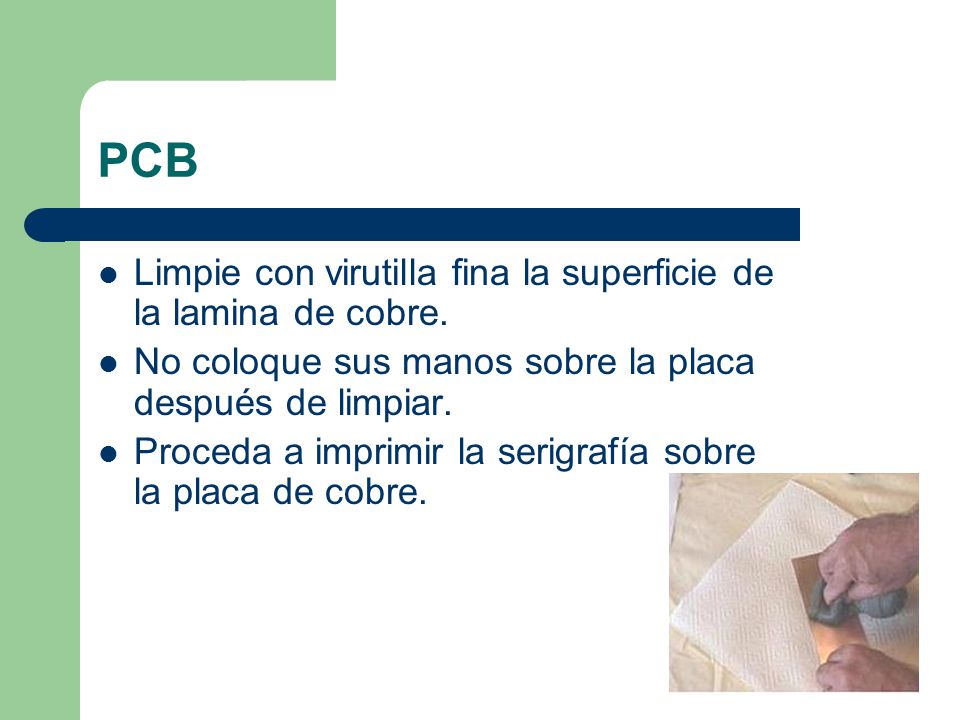

15 PCB Limpie con virutilla fina la superficie de la lamina de cobre.
No coloque sus manos sobre la placa después de limpiar. Proceda a imprimir la serigrafía sobre la placa de cobre.

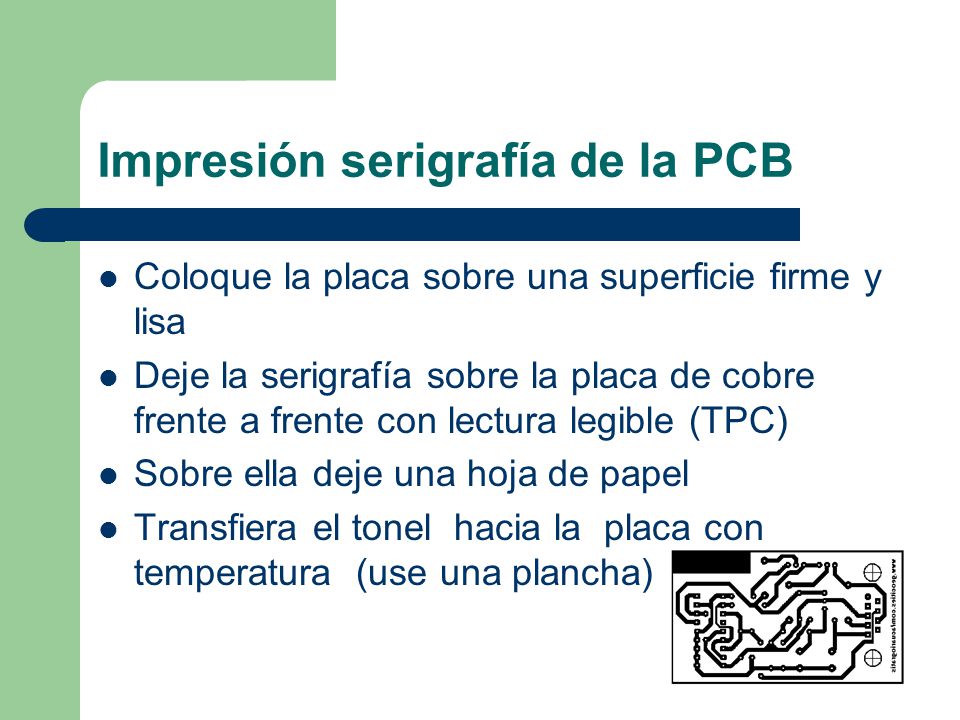

16 Impresión serigrafía de la PCB
Coloque la placa sobre una superficie firme y lisa Deje la serigrafía sobre la placa de cobre frente a frente con lectura legible (TPC) Sobre ella deje una hoja de papel Transfiera el tonel hacia la placa con temperatura (use una plancha)

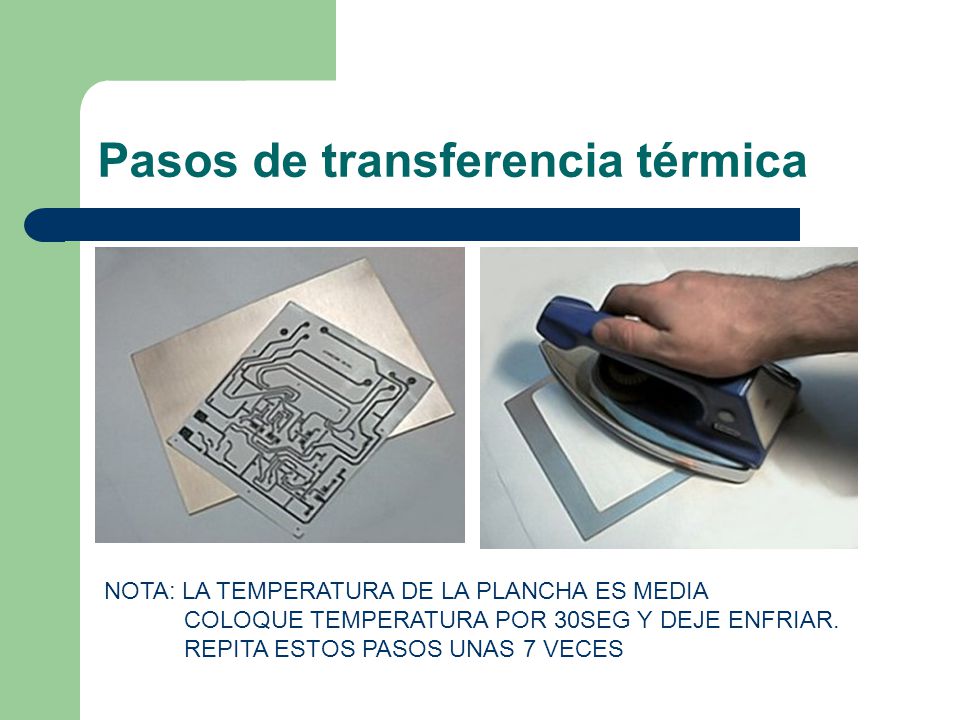

17 Pasos de transferencia térmica
NOTA: LA TEMPERATURA DE LA PLANCHA ES MEDIA COLOQUE TEMPERATURA POR 30SEG Y DEJE ENFRIAR. REPITA ESTOS PASOS UNAS 7 VECES

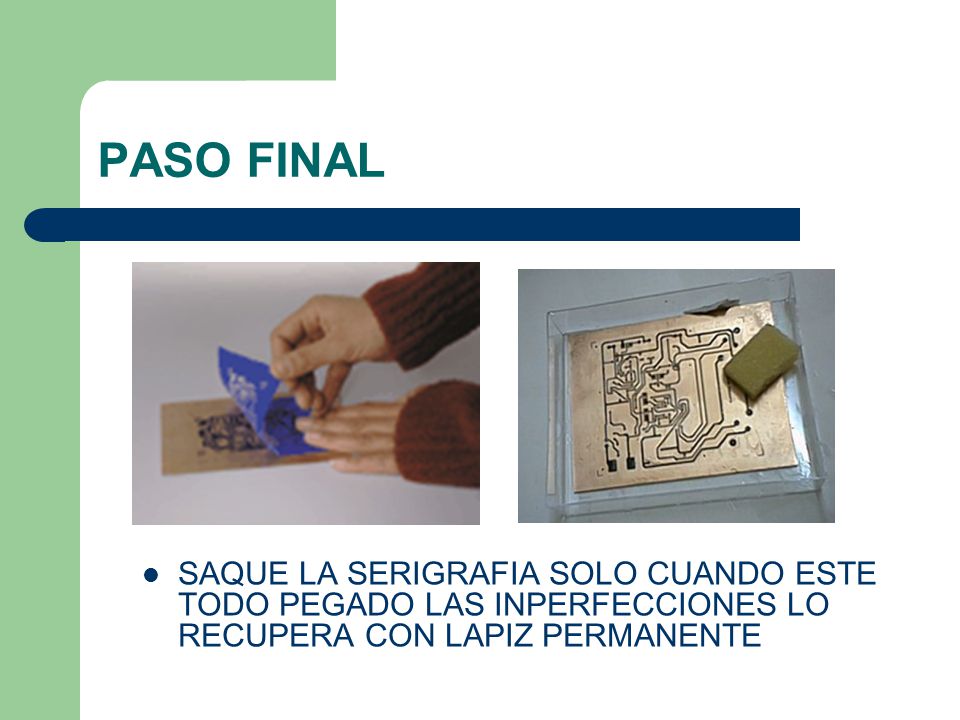

18 PASO FINAL SAQUE LA SERIGRAFIA SOLO CUANDO ESTE TODO PEGADO LAS INPERFECCIONES LO RECUPERA CON LAPIZ PERMANENTE

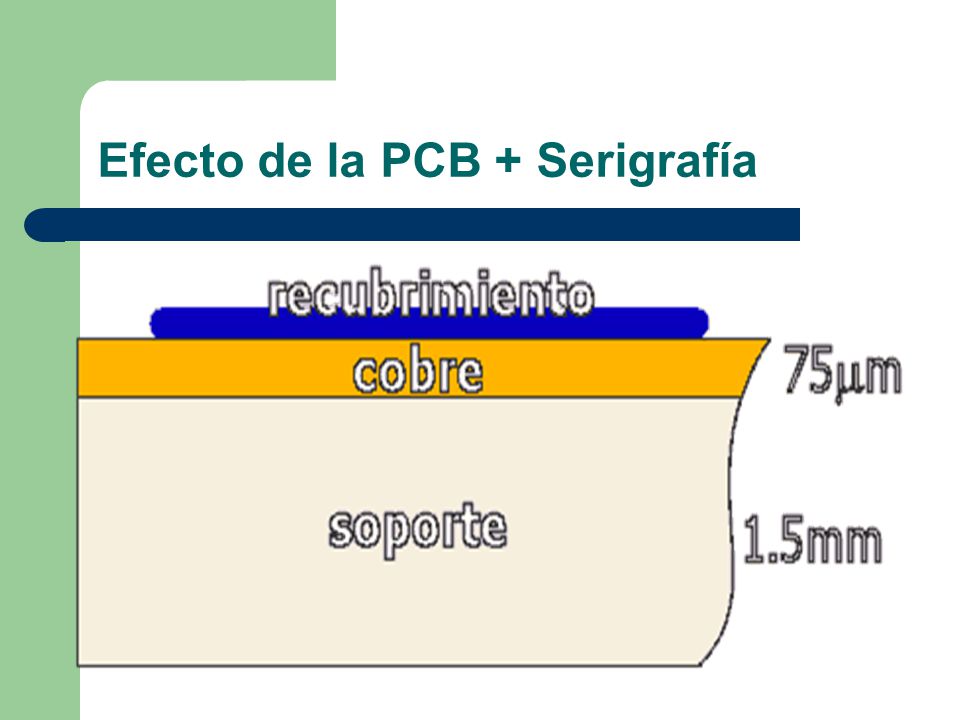

19 Efecto de la PCB + Serigrafía

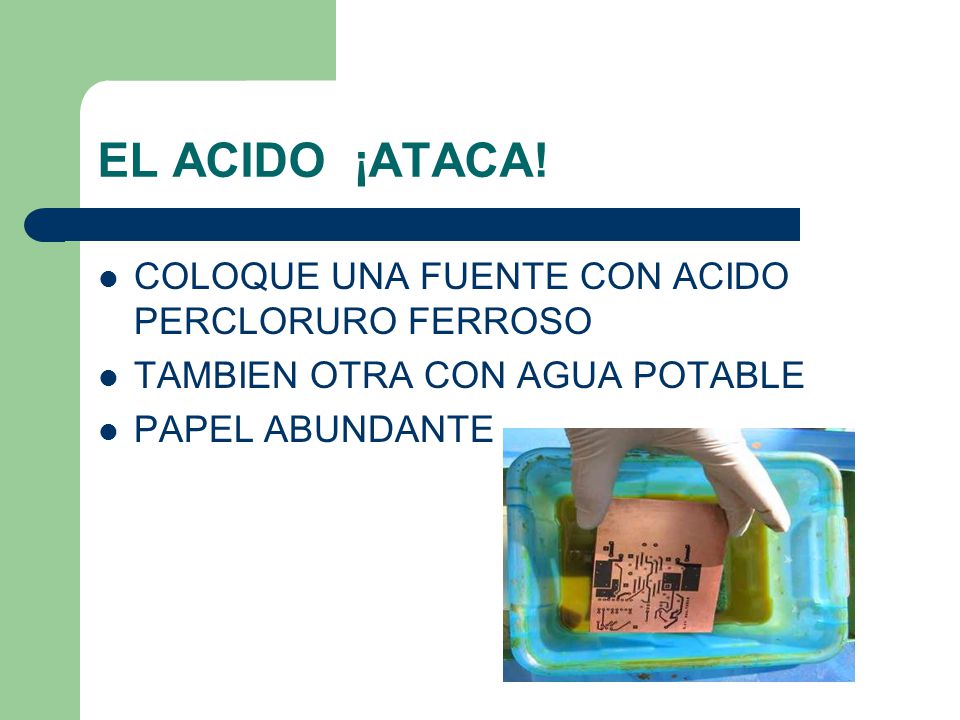

20 EL ACIDO ¡ATACA! COLOQUE UNA FUENTE CON ACIDO PERCLORURO FERROSO
TAMBIEN OTRA CON AGUA POTABLE PAPEL ABUNDANTE

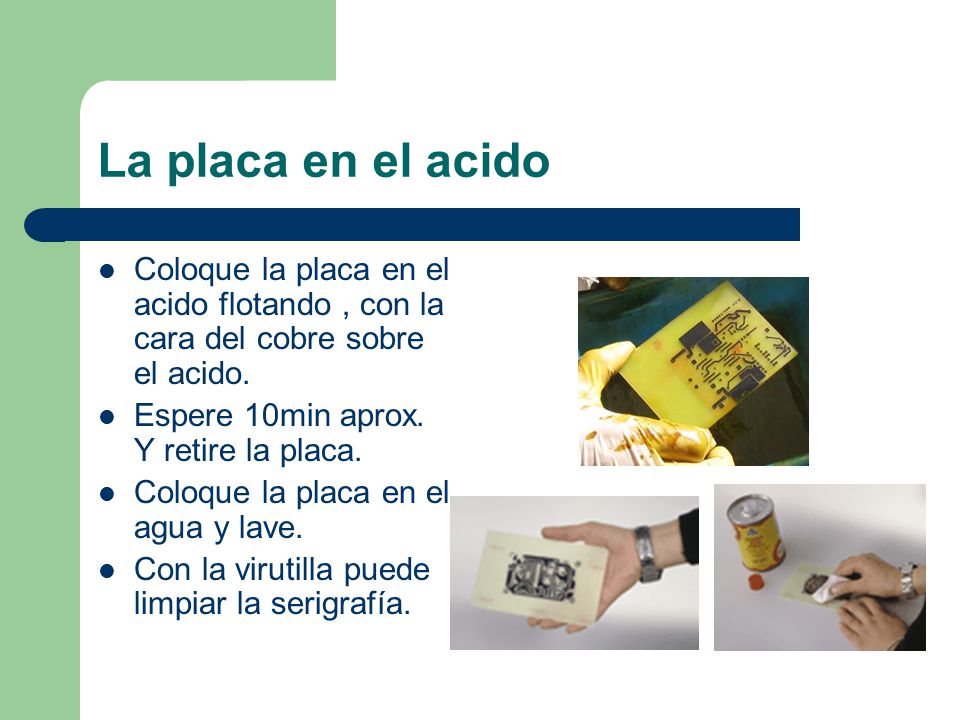

21 La placa en el acido Coloque la placa en el acido flotando , con la cara del cobre sobre el acido. Espere 10min aprox. Y retire la placa. Coloque la placa en el agua y lave. Con la virutilla puede limpiar la serigrafía.

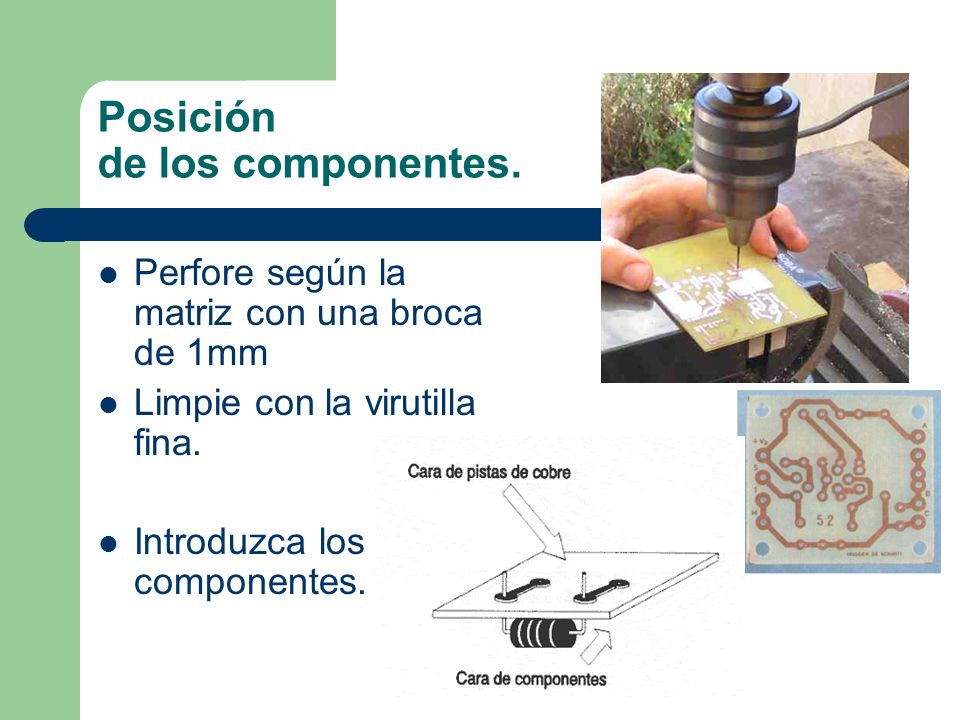

22 Posición de los componentes.
Perfore según la matriz con una broca de 1mm Limpie con la virutilla fina. Introduzca los componentes.

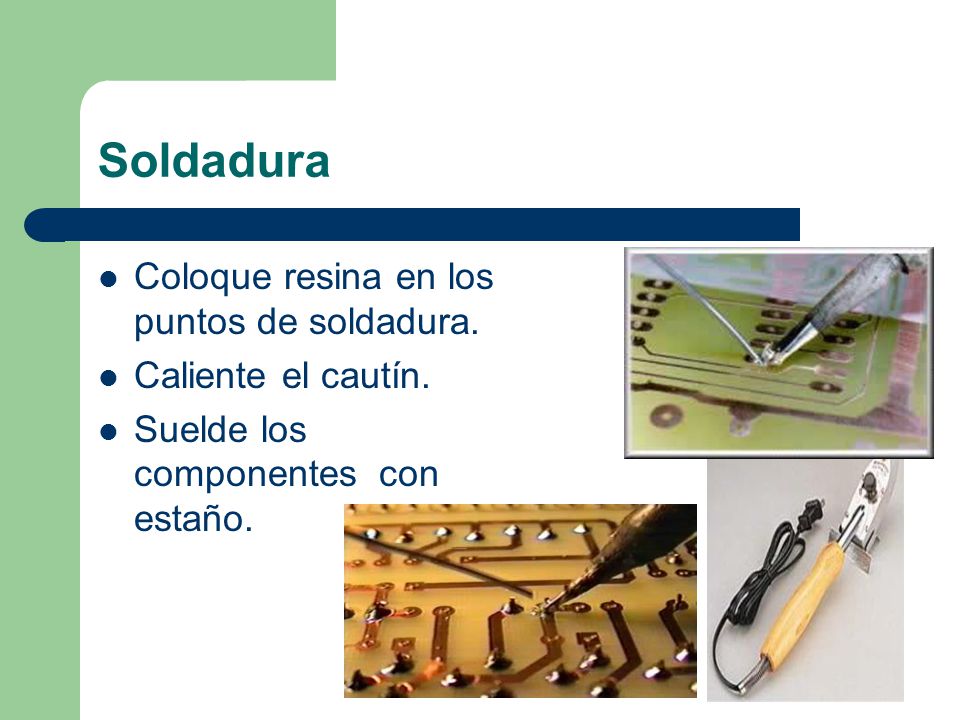

23 Soldadura Coloque resina en los puntos de soldadura.
Caliente el cautín. Suelde los componentes con estaño.

24 SOLDADURA Acompañe la soldadura con resina liquida para ligar los componentes a la placa.

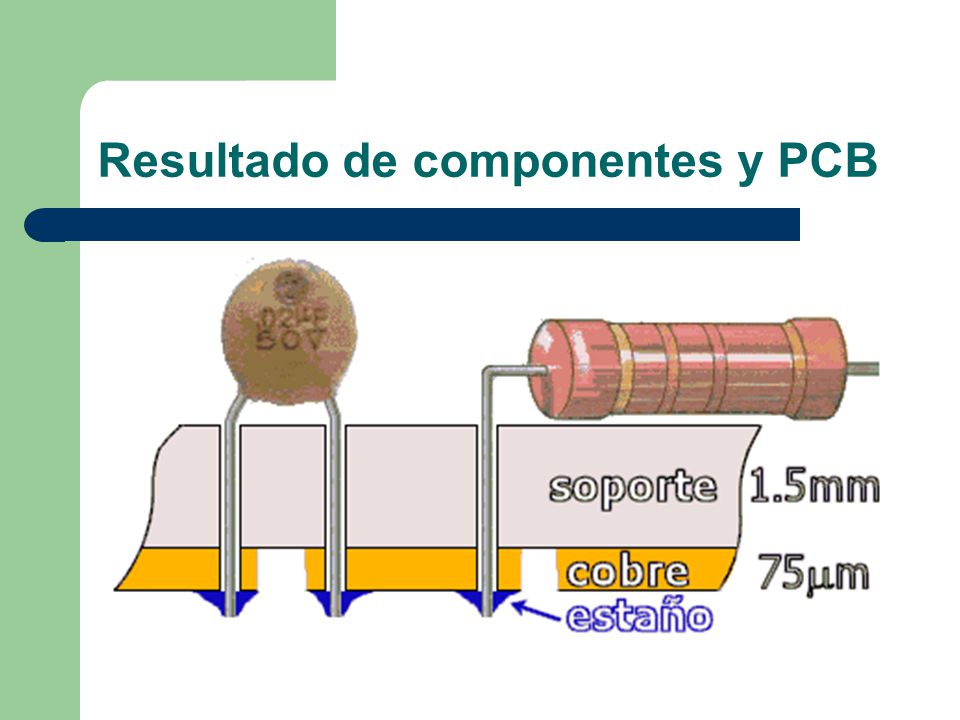

25 Resultado de componentes y PCB

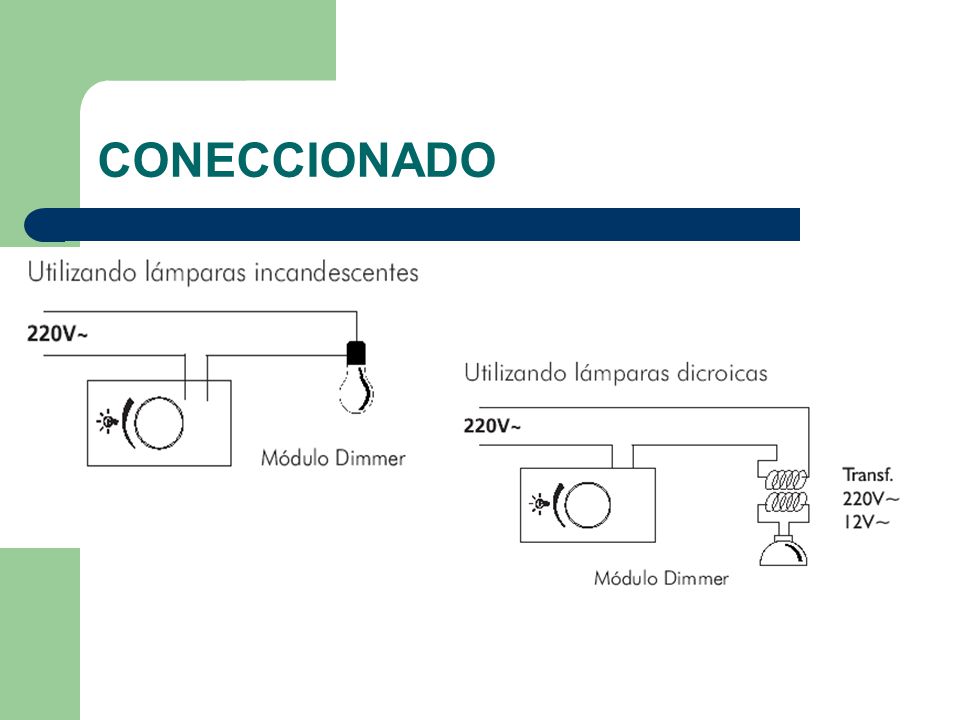

26 CONECCIONADO

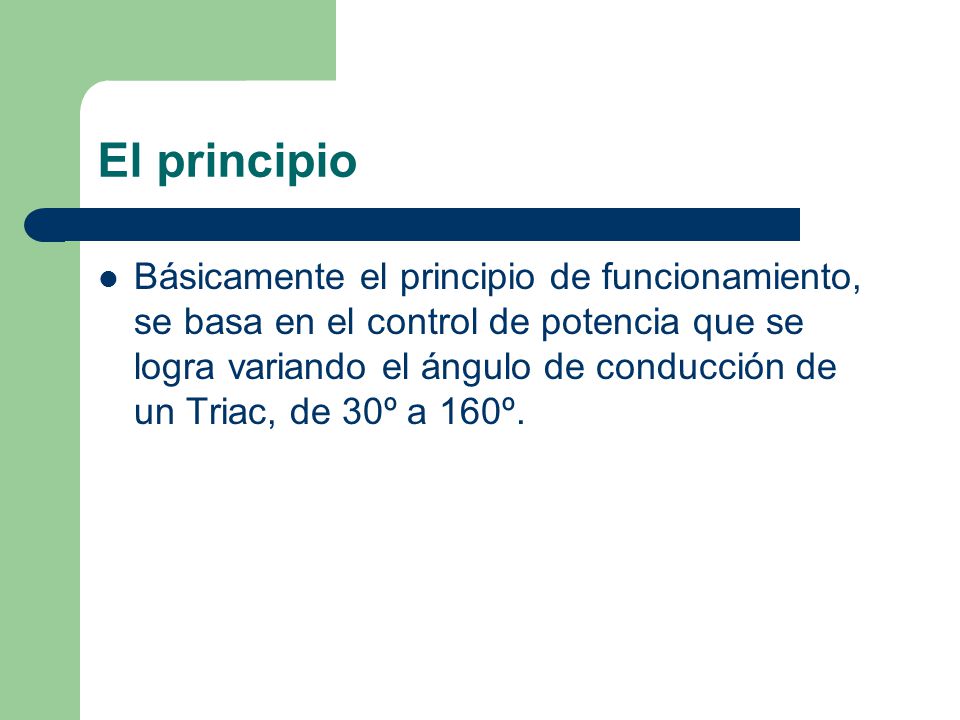

27 El principio Básicamente el principio de funcionamiento, se basa en el control de potencia que se logra variando el ángulo de conducción de un Triac, de 30º a 160º.

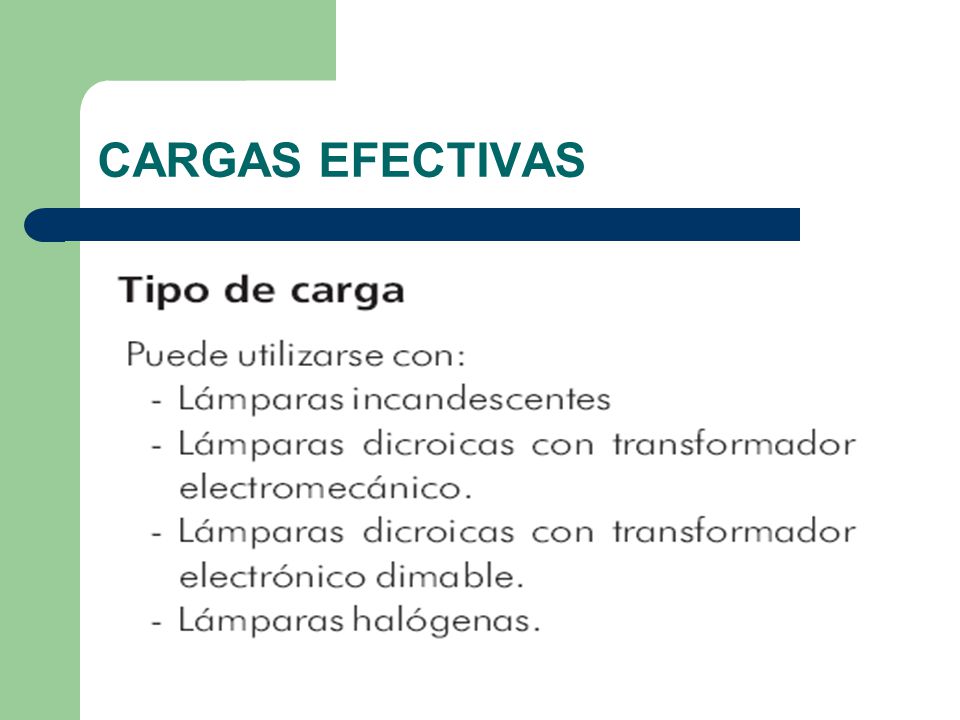

28 CARGAS EFECTIVAS

29 CARGAS NO EFECTIVAS

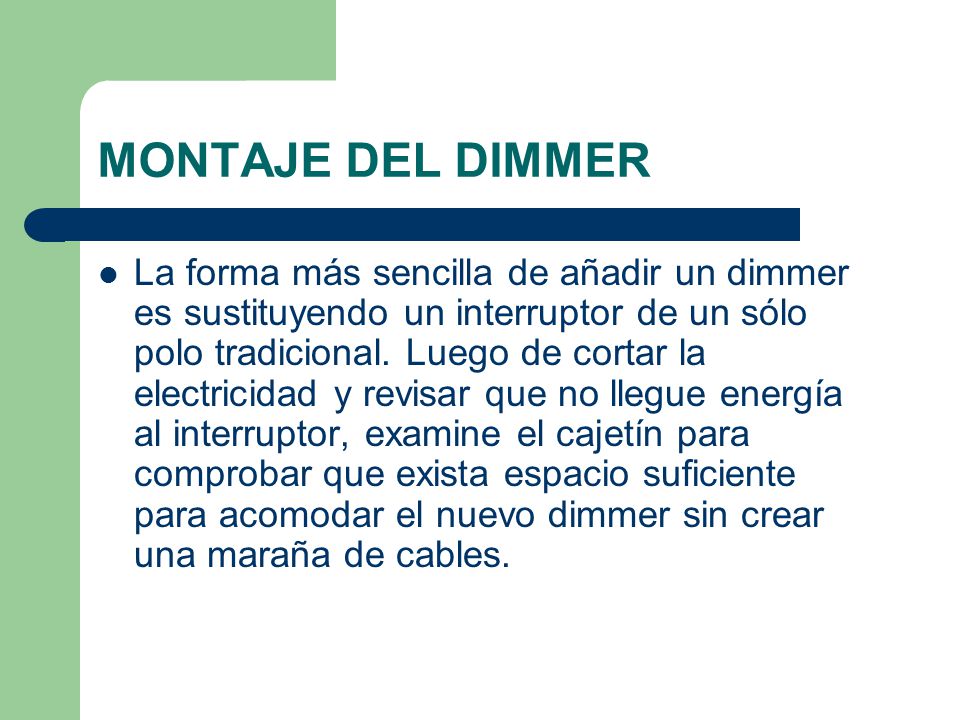

30 MONTAJE DEL DIMMER La forma más sencilla de añadir un dimmer es sustituyendo un interruptor de un sólo polo tradicional. Luego de cortar la electricidad y revisar que no llegue energía al interruptor, examine el cajetín para comprobar que exista espacio suficiente para acomodar el nuevo dimmer sin crear una maraña de cables.

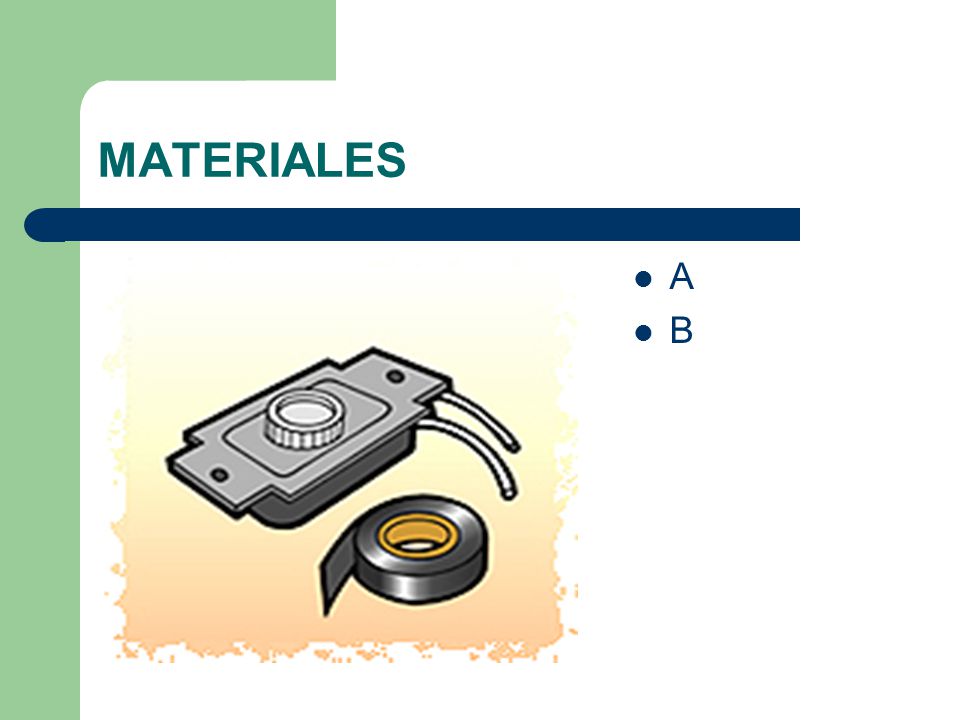

31 MATERIALES A B

32 HERRAMIENTAS E INSTRUMENTO
B C D E

33 EL 9/12 FUERA A B C

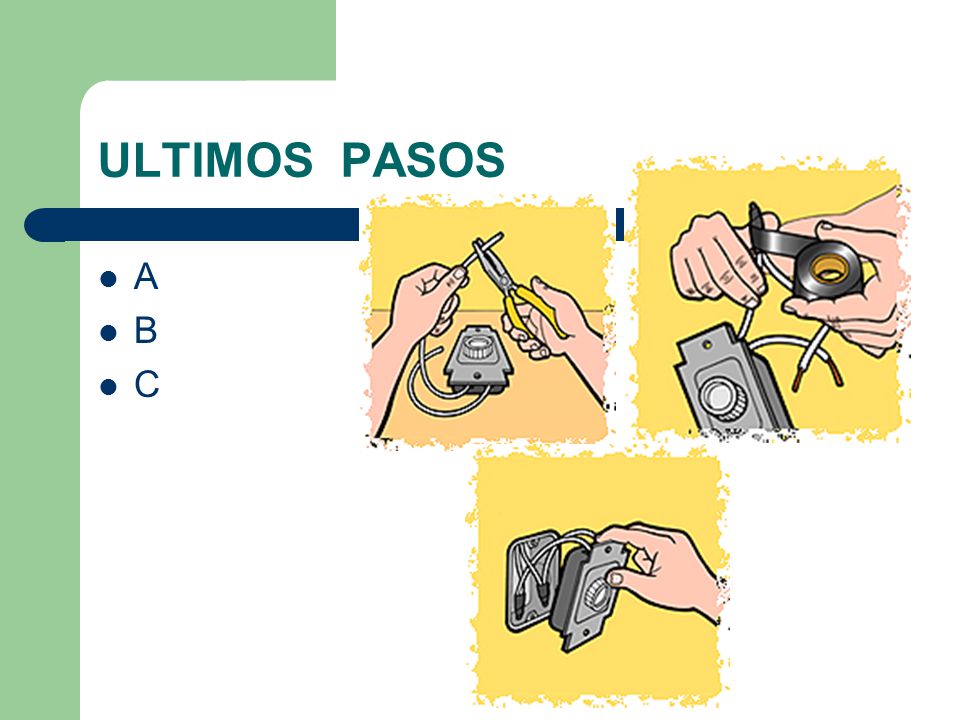

34 ULTIMOS PASOS A B C

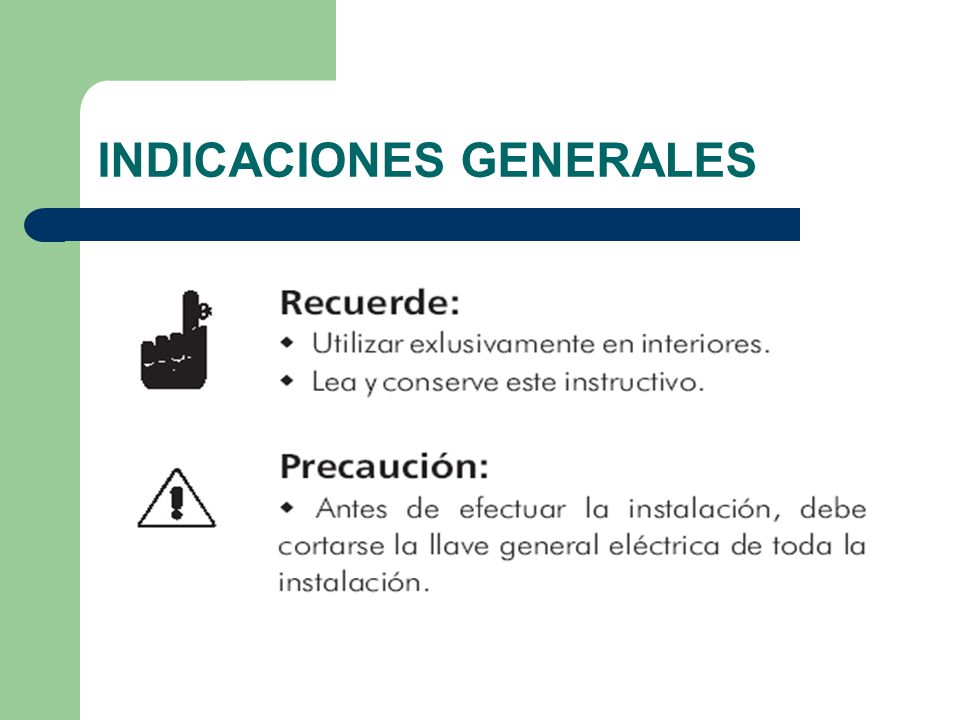

35 INDICACIONES GENERALES
