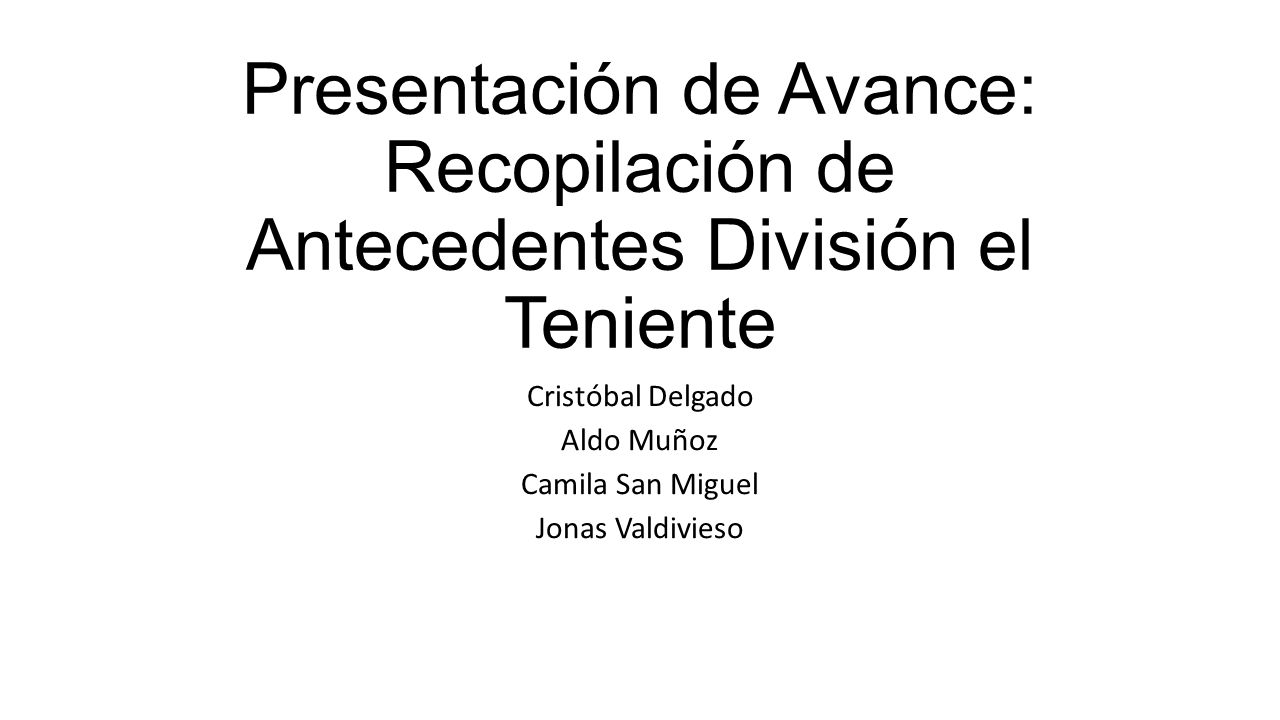

1 Presentación de Avance: Recopilación de Antecedentes División el Teniente Cristóbal Delgado Aldo Muñoz Camila San Miguel Jonas Valdivieso

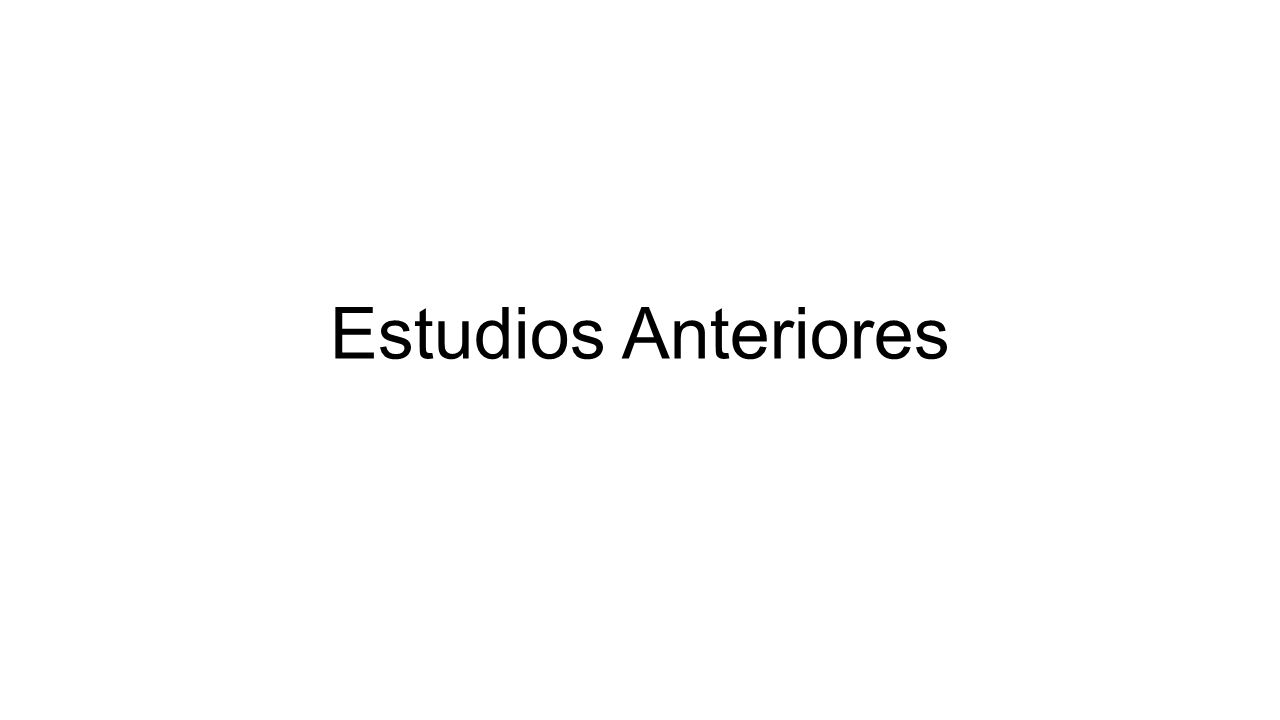

2 Estudios Anteriores

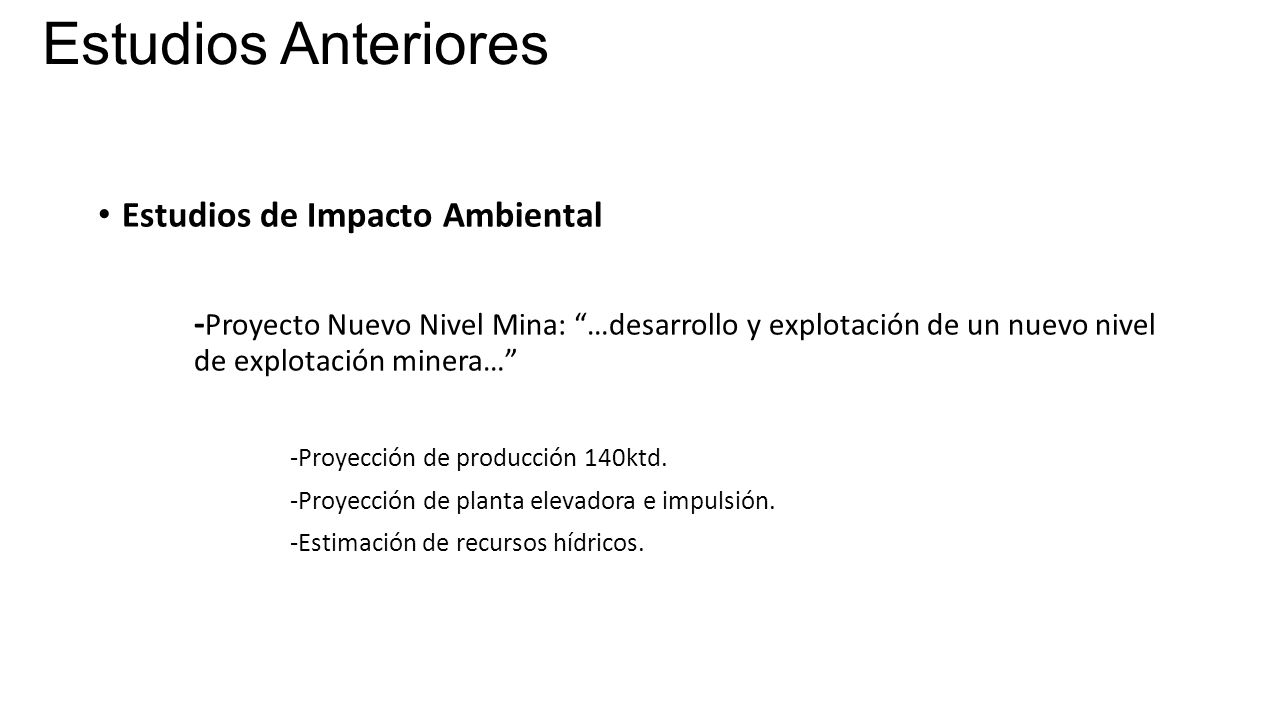

3 Estudios de Impacto Ambiental - Proyecto Nuevo Nivel Mina: “…desarrollo y explotación de un nuevo nivel de explotación minera…” -Proyección de producción 140ktd. -Proyección de planta elevadora e impulsión. -Estimación de recursos hídricos.

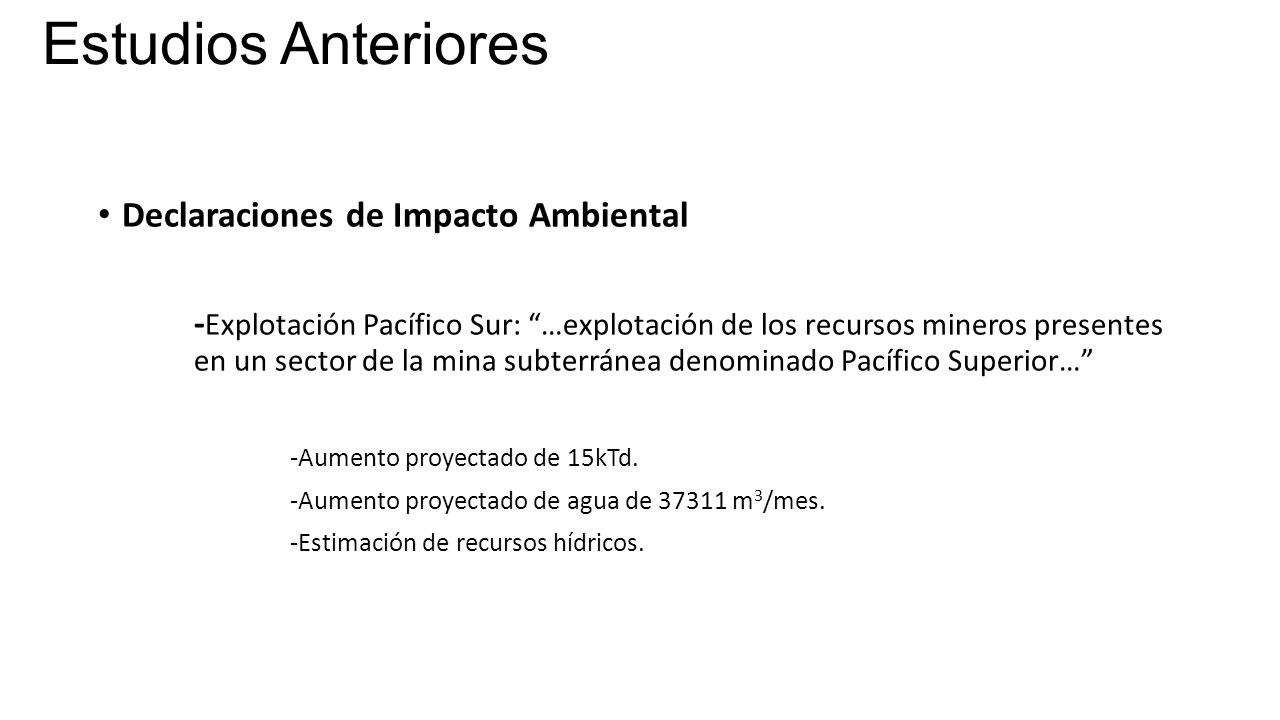

4 Estudios Anteriores Declaraciones de Impacto Ambiental - Explotación Pacífico Sur: “…explotación de los recursos mineros presentes en un sector de la mina subterránea denominado Pacífico Superior…” -Aumento proyectado de 15kTd. -Aumento proyectado de agua de 37311 m 3 /mes. -Estimación de recursos hídricos.

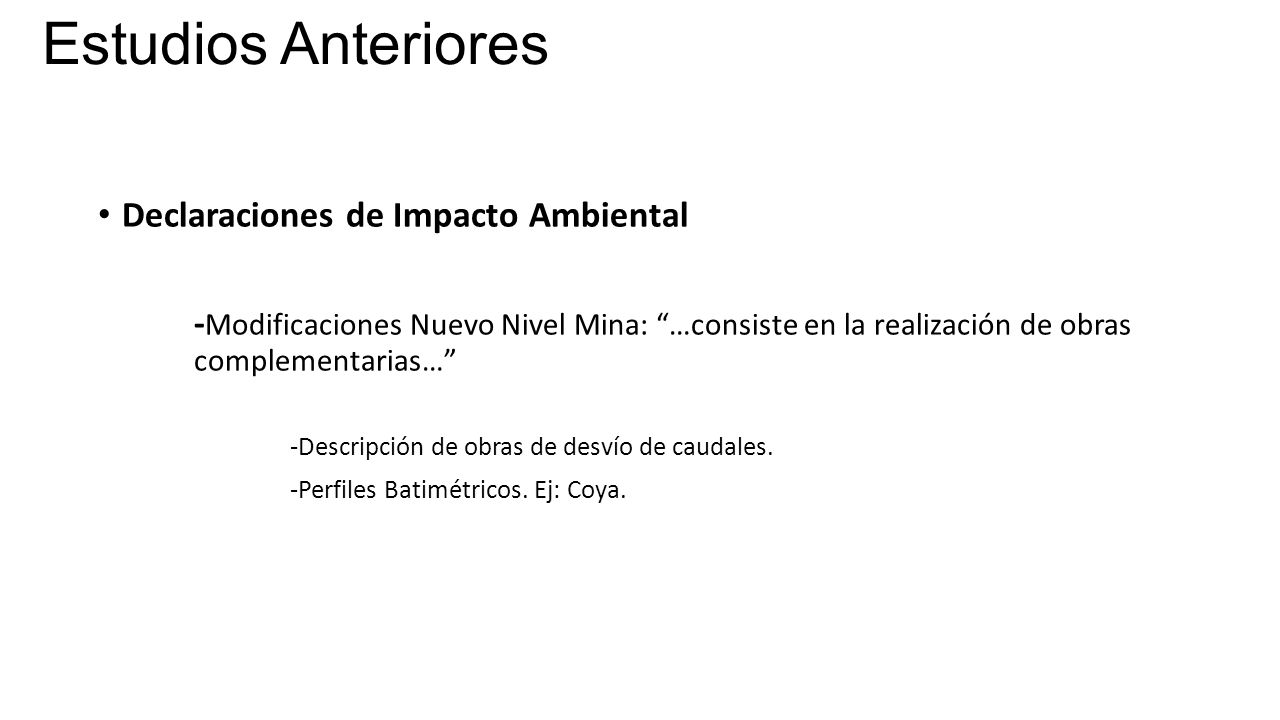

5 Estudios Anteriores Declaraciones de Impacto Ambiental - Modificaciones Nuevo Nivel Mina: “…consiste en la realización de obras complementarias…” -Descripción de obras de desvío de caudales. -Perfiles Batimétricos. Ej: Coya.

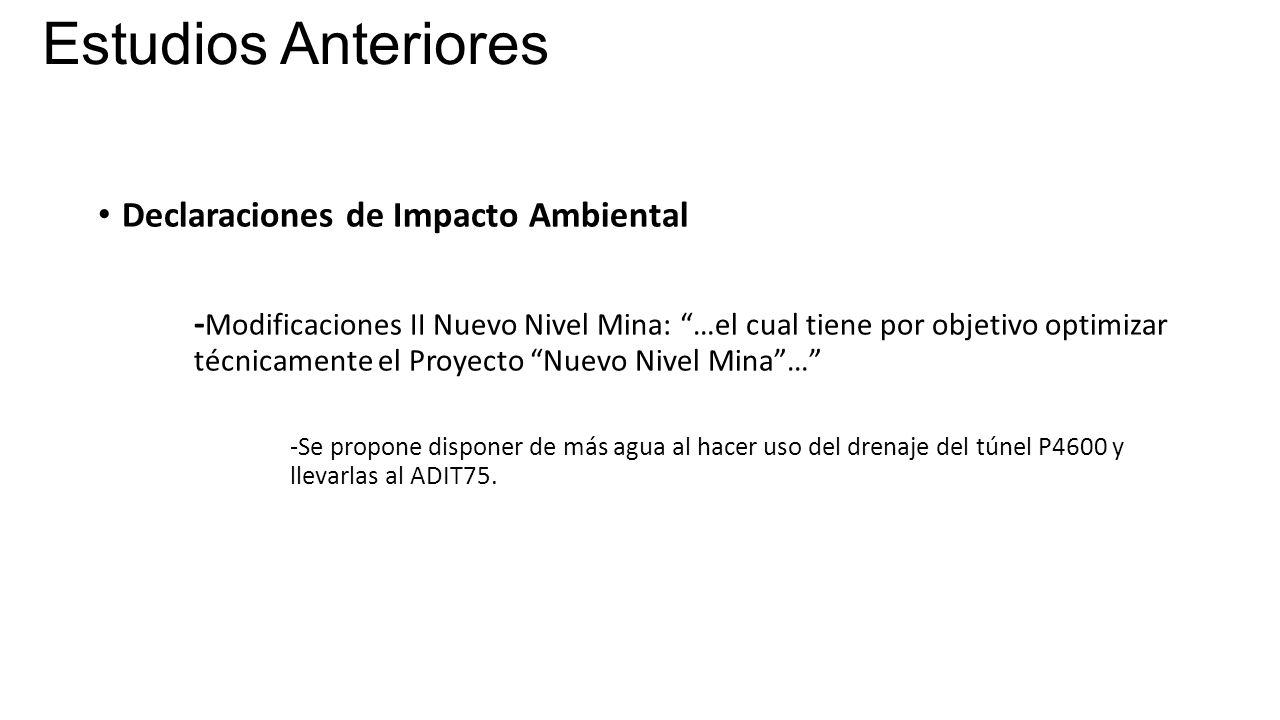

6 Estudios Anteriores Declaraciones de Impacto Ambiental - Modificaciones II Nuevo Nivel Mina: “…el cual tiene por objetivo optimizar técnicamente el Proyecto “Nuevo Nivel Mina”…” -Se propone disponer de más agua al hacer uso del drenaje del túnel P4600 y llevarlas al ADIT75.

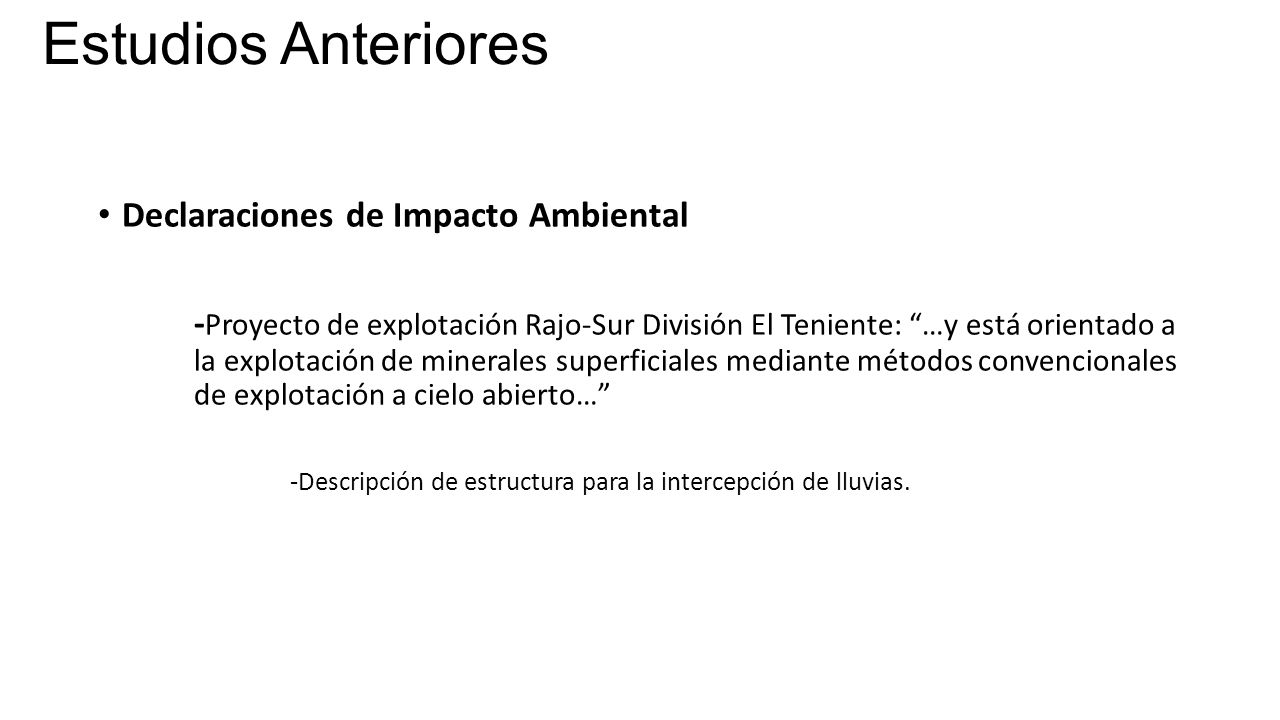

7 Estudios Anteriores Declaraciones de Impacto Ambiental - Proyecto de explotación Rajo-Sur División El Teniente: “…y está orientado a la explotación de minerales superficiales mediante métodos convencionales de explotación a cielo abierto…” -Descripción de estructura para la intercepción de lluvias.

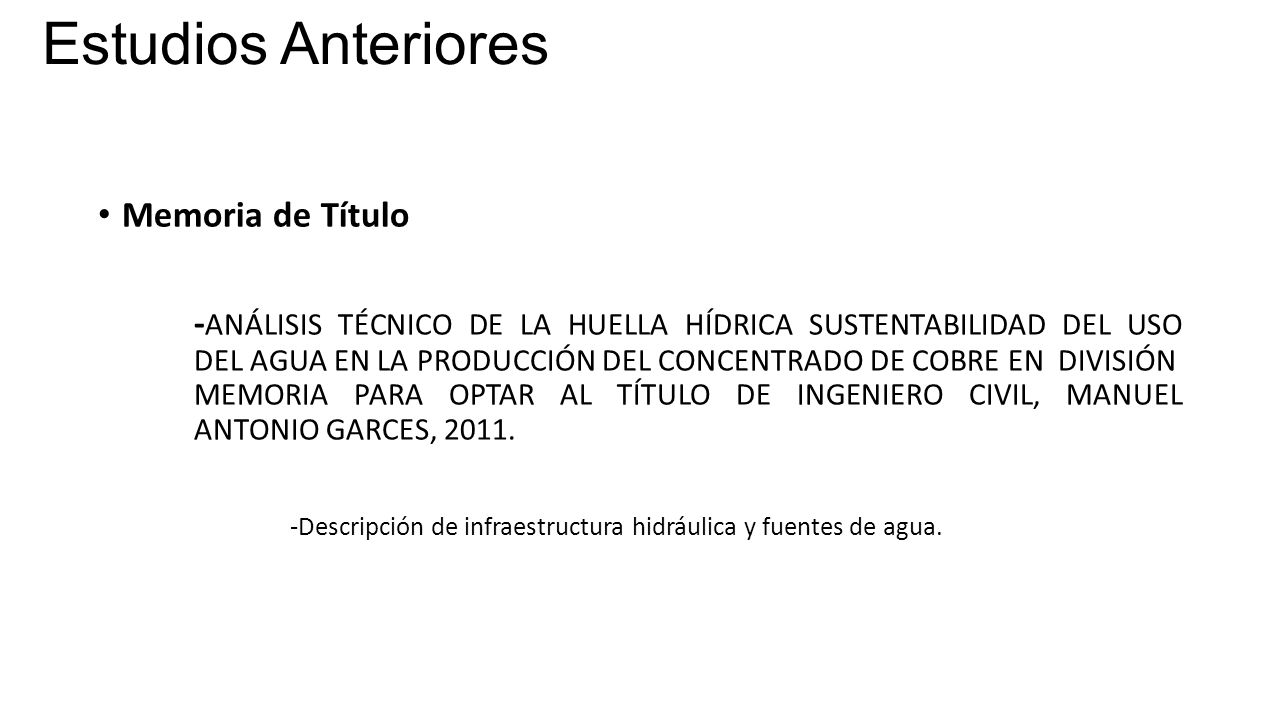

8 Estudios Anteriores Memoria de Título - ANÁLISIS TÉCNICO DE LA HUELLA HÍDRICA SUSTENTABILIDAD DEL USO DEL AGUA EN LA PRODUCCIÓN DEL CONCENTRADO DE COBRE EN DIVISIÓN MEMORIA PARA OPTAR AL TÍTULO DE INGENIERO CIVIL, MANUEL ANTONIO GARCES, 2011. -Descripción de infraestructura hidráulica y fuentes de agua.

9 Infraestructura

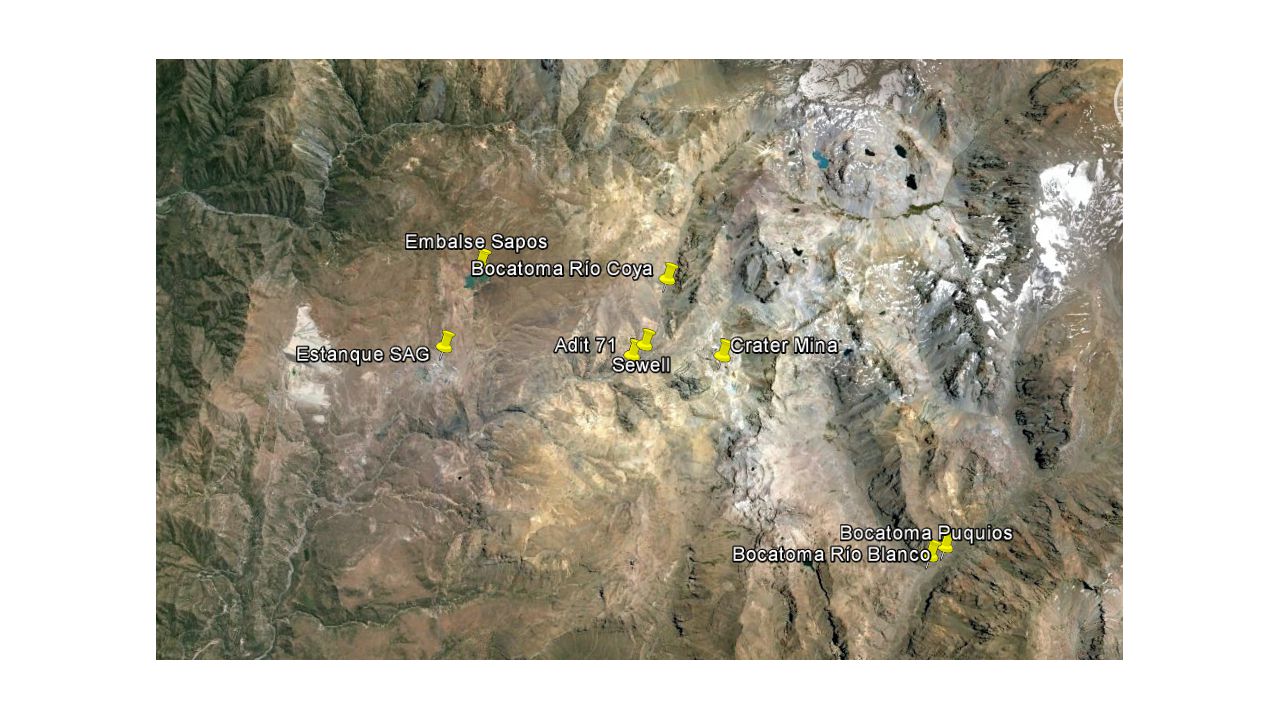

10

11 Infraestructuras Aguas de Contacto -Capacidad instalada: 1200 L/s. -Primeros 350 L/s no se tratan y se usan en Sewell. -Si se excede, dos túneles conducen el agua a Colón. -Mayor a 1200 L/s, se descarga a los ríos Coya y el Teniente.

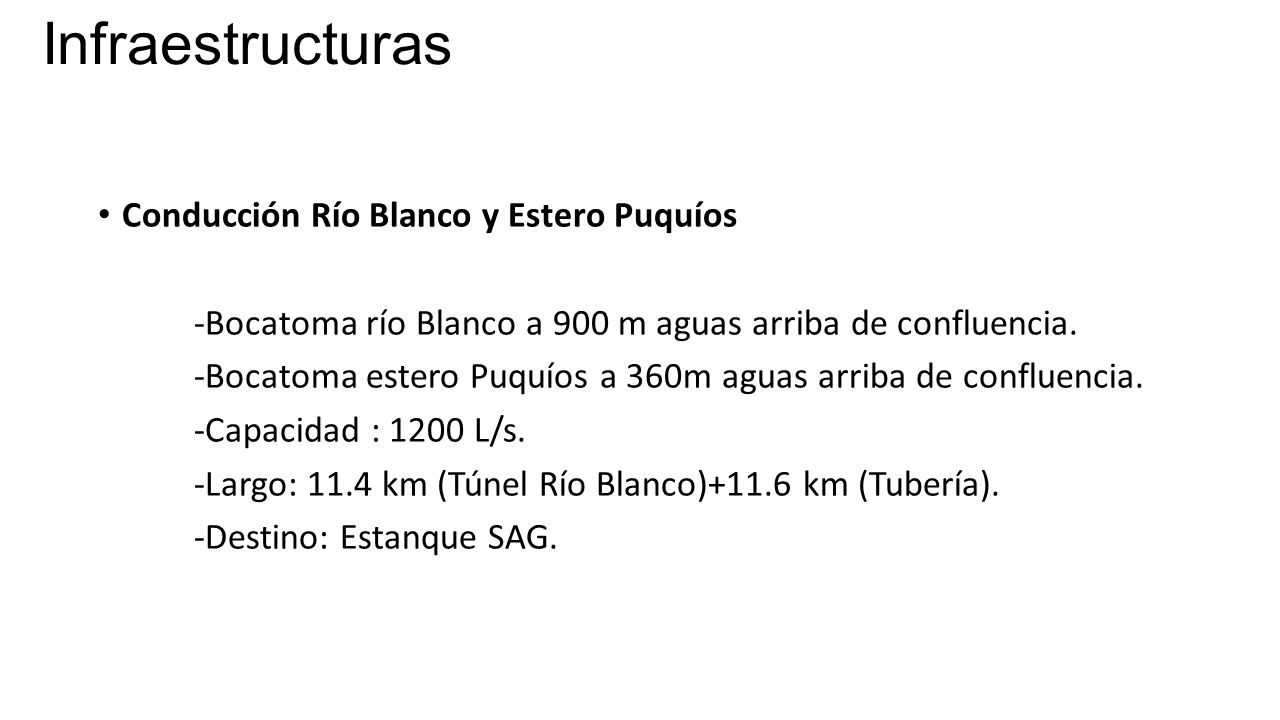

12 Infraestructuras Conducción Río Blanco y Estero Puquíos -Bocatoma río Blanco a 900 m aguas arriba de confluencia. -Bocatoma estero Puquíos a 360m aguas arriba de confluencia. -Capacidad : 1200 L/s. -Largo: 11.4 km (Túnel Río Blanco)+11.6 km (Tubería). -Destino: Estanque SAG.

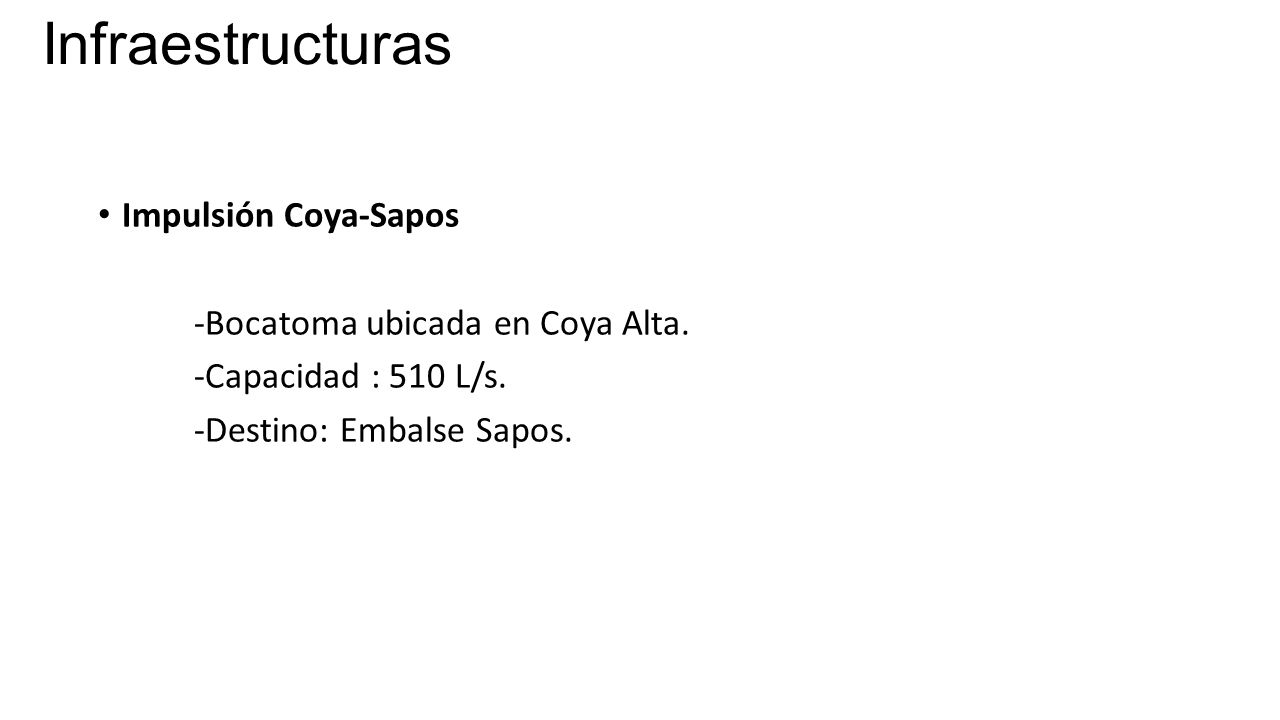

13 Infraestructuras Impulsión Coya-Sapos -Bocatoma ubicada en Coya Alta. -Capacidad : 510 L/s. -Destino: Embalse Sapos.

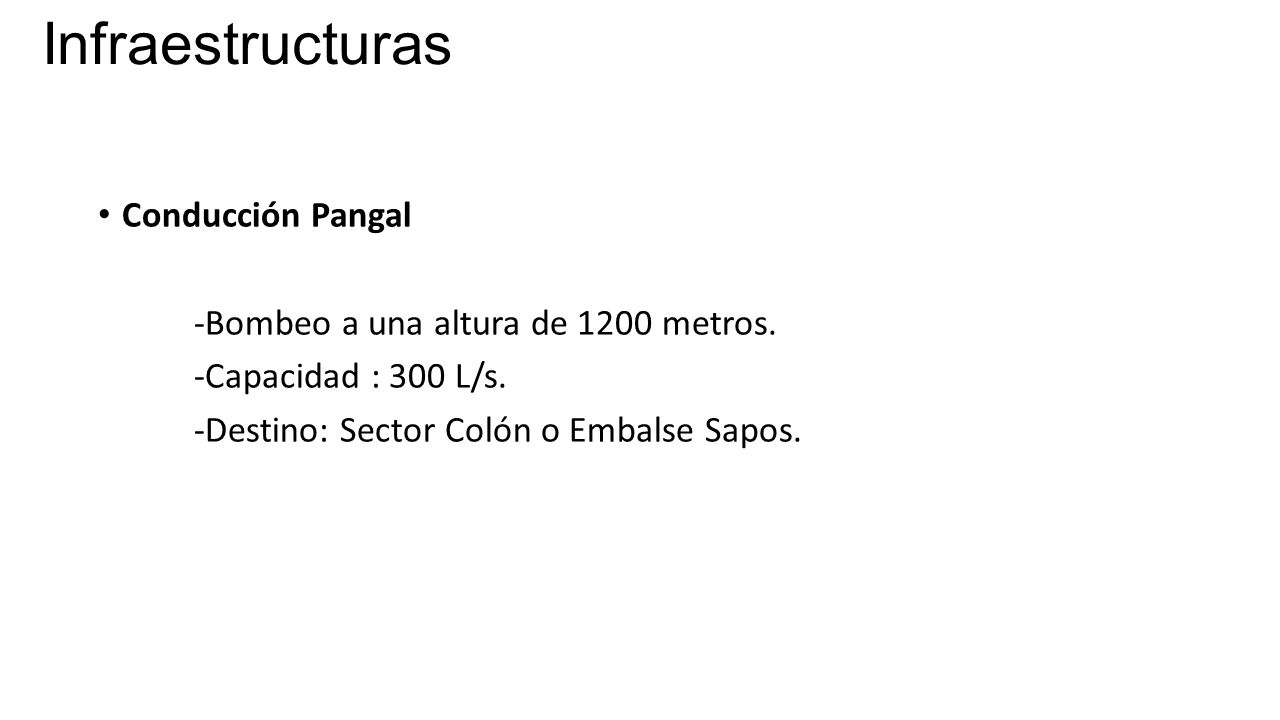

14 Infraestructuras Conducción Pangal -Bombeo a una altura de 1200 metros. -Capacidad : 300 L/s. -Destino: Sector Colón o Embalse Sapos.

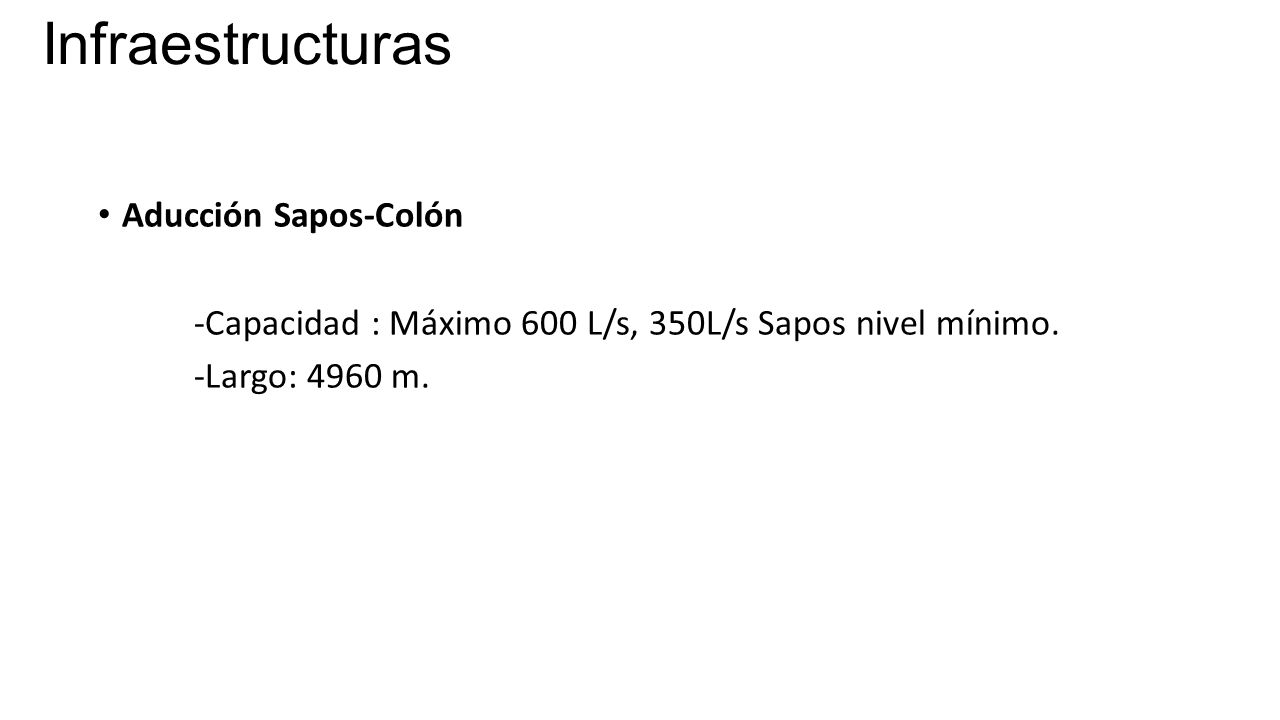

15 Infraestructuras Aducción Sapos-Colón -Capacidad : Máximo 600 L/s, 350L/s Sapos nivel mínimo. -Largo: 4960 m.

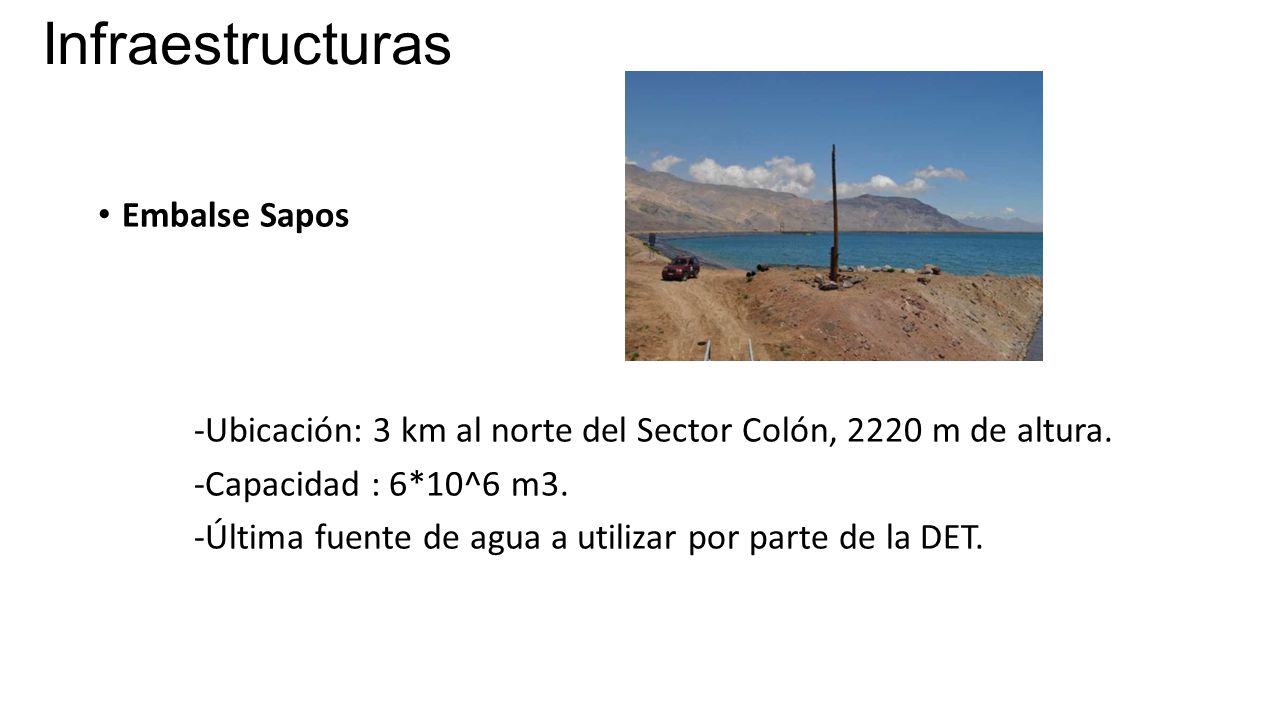

16 Infraestructuras Embalse Sapos -Ubicación: 3 km al norte del Sector Colón, 2220 m de altura. -Capacidad : 6*10^6 m3. -Última fuente de agua a utilizar por parte de la DET.

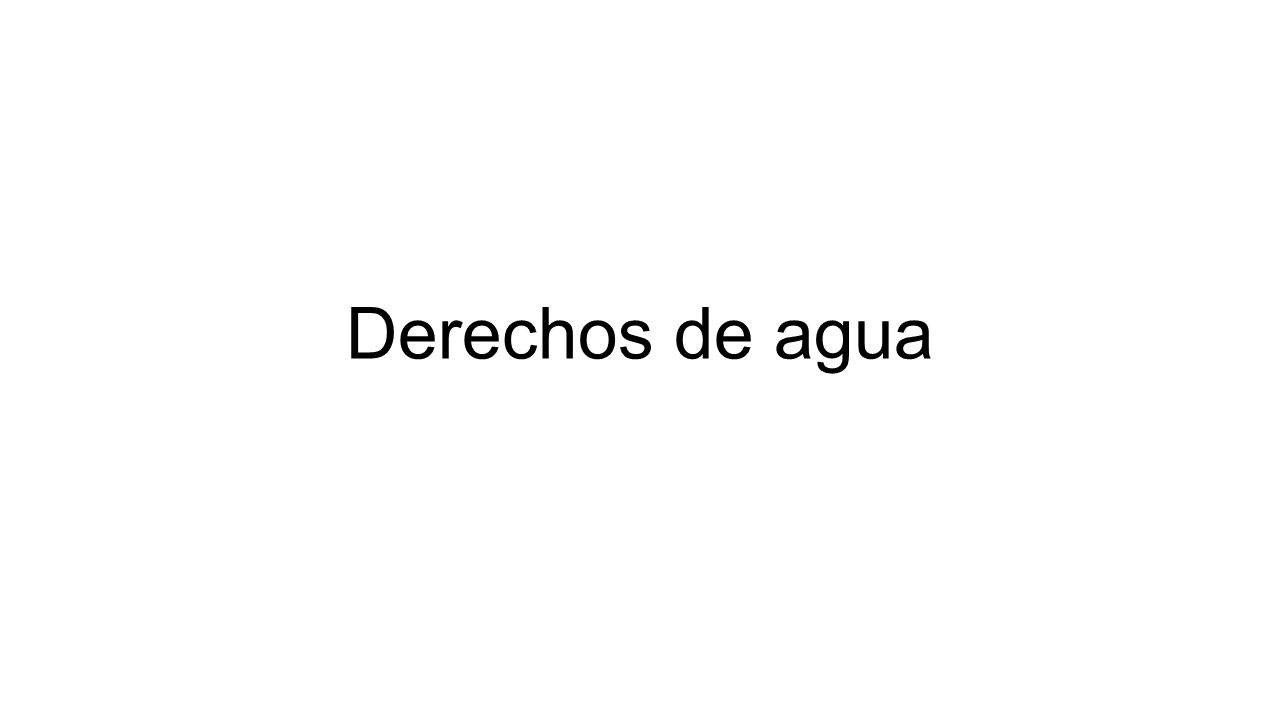

17 Derechos de agua

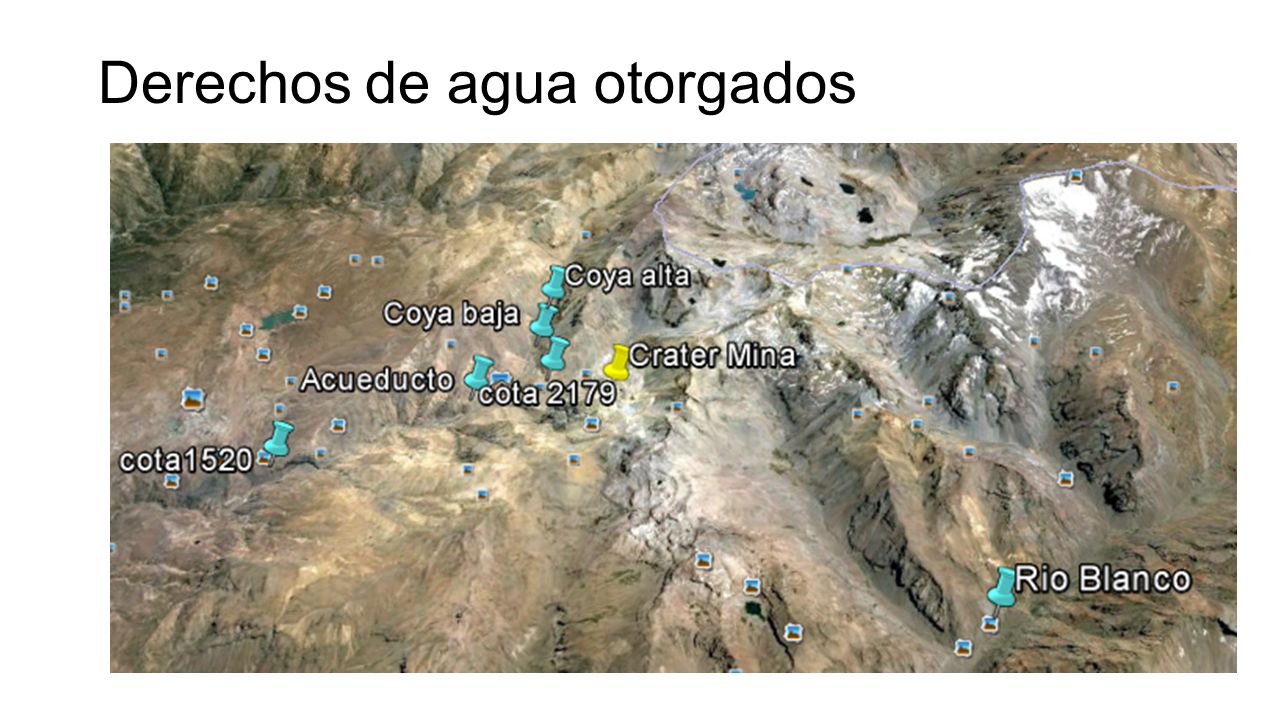

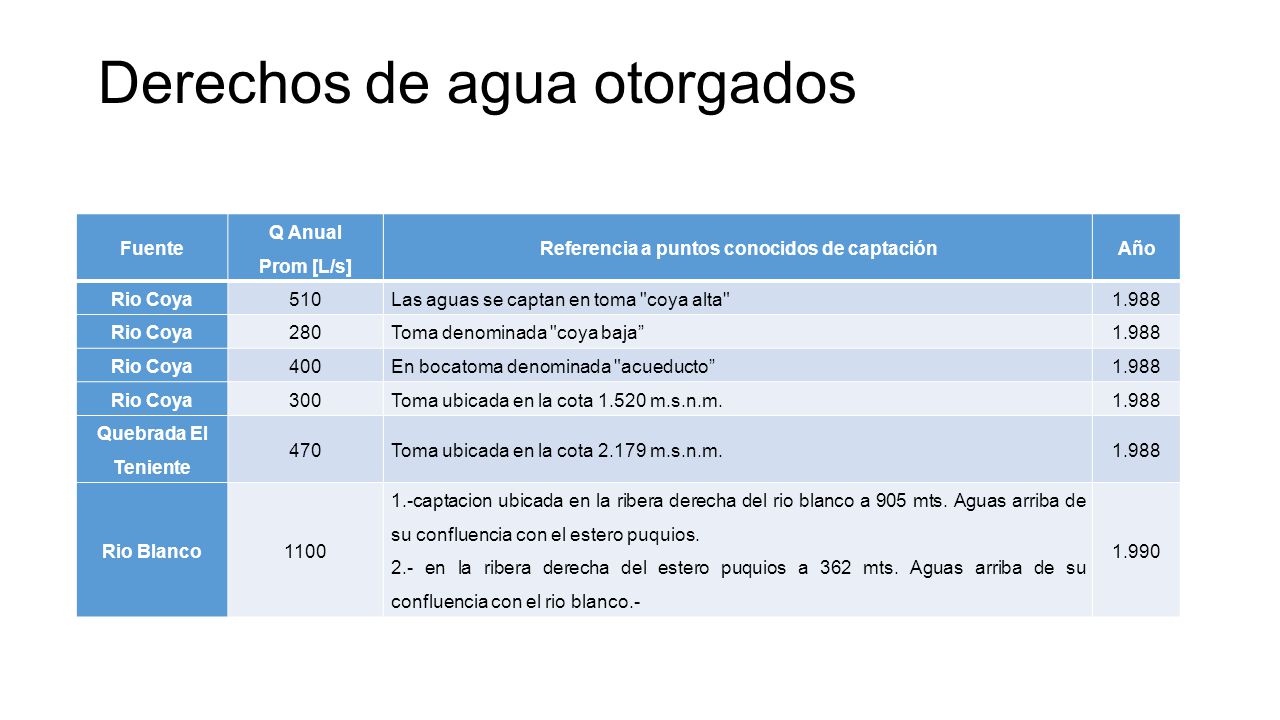

18 Derechos de agua otorgados Fuente Q Anual Prom [L/s] Referencia a puntos conocidos de captaciónAño Rio Coya510Las aguas se captan en toma "coya alta"1.988 Rio Coya280Toma denominada "coya baja”1.988 Rio Coya400En bocatoma denominada "acueducto”1.988 Rio Coya300Toma ubicada en la cota 1.520 m.s.n.m.1.988 Quebrada El Teniente 470Toma ubicada en la cota 2.179 m.s.n.m.1.988 Rio Blanco1100 1.-captacion ubicada en la ribera derecha del rio blanco a 905 mts. Aguas arriba de su confluencia con el estero puquios. 2.- en la ribera derecha del estero puquios a 362 mts. Aguas arriba de su confluencia con el rio blanco.- 1.990

19 Derechos de agua otorgados

20 Demanda de Agua

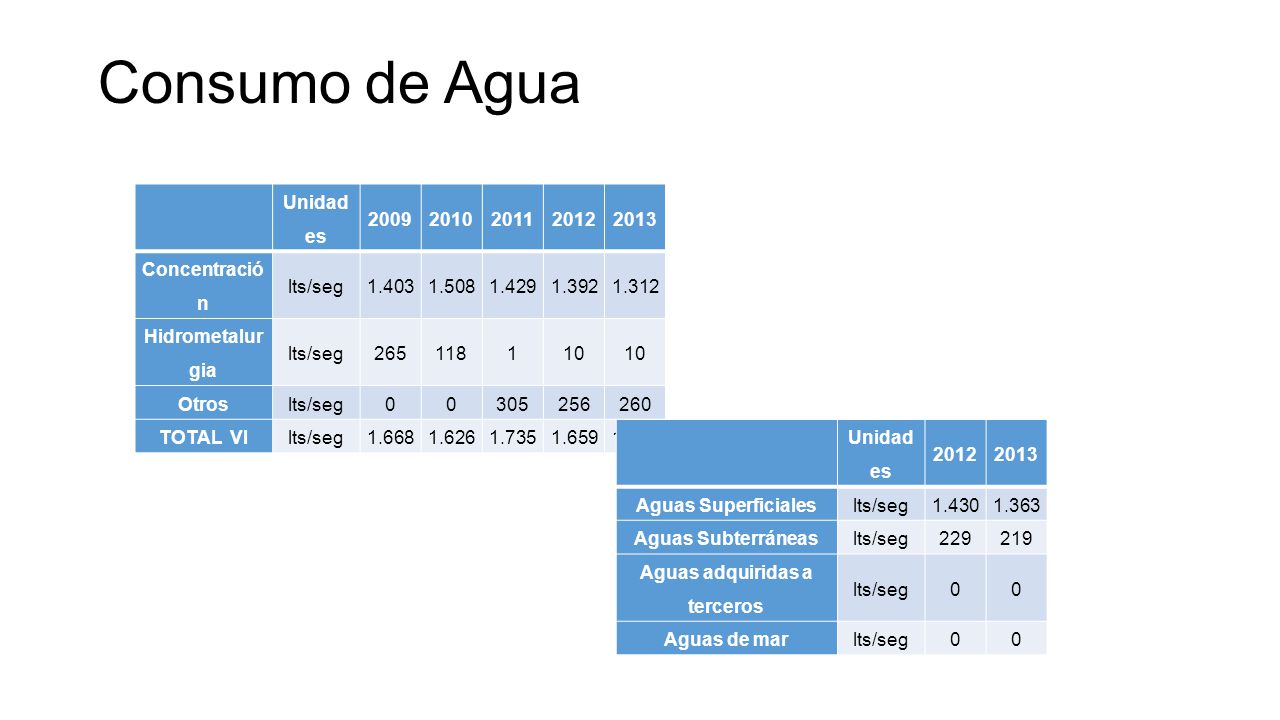

21 Consumo de Agua Unidad es 20092010201120122013 Concentració n lts/seg1.4031.5081.4291.3921.312 Hidrometalur gia lts/seg265118110 Otroslts/seg00305256260 TOTAL VIlts/seg1.6681.6261.7351.6591.582 Unidad es 20122013 Aguas Superficialeslts/seg1.4301.363 Aguas Subterráneaslts/seg229219 Aguas adquiridas a terceros lts/seg00 Aguas de marlts/seg00

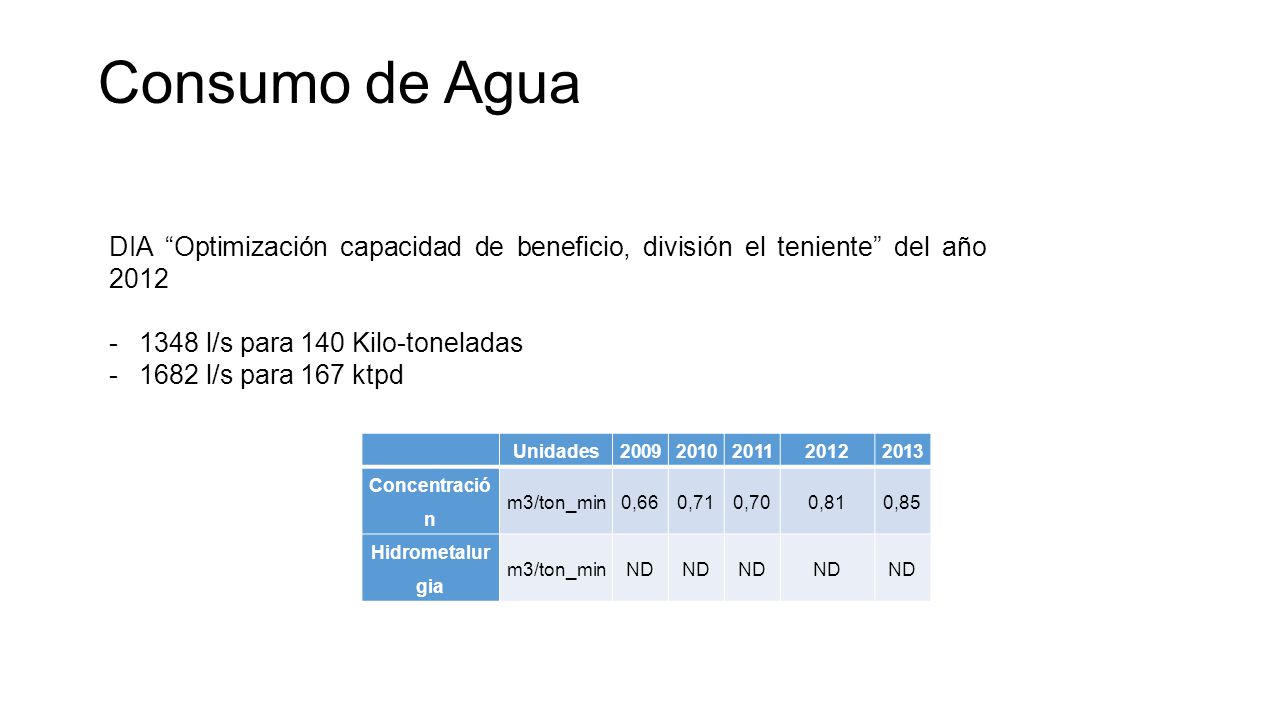

22 Consumo de Agua Unidades20092010201120122013 Concentració n m3/ton_min0,660,710,700,810,85 Hidrometalur gia m3/ton_minND DIA “Optimización capacidad de beneficio, división el teniente” del año 2012 -1348 l/s para 140 Kilo-toneladas -1682 l/s para 167 ktpd

23 Escenarios de producción

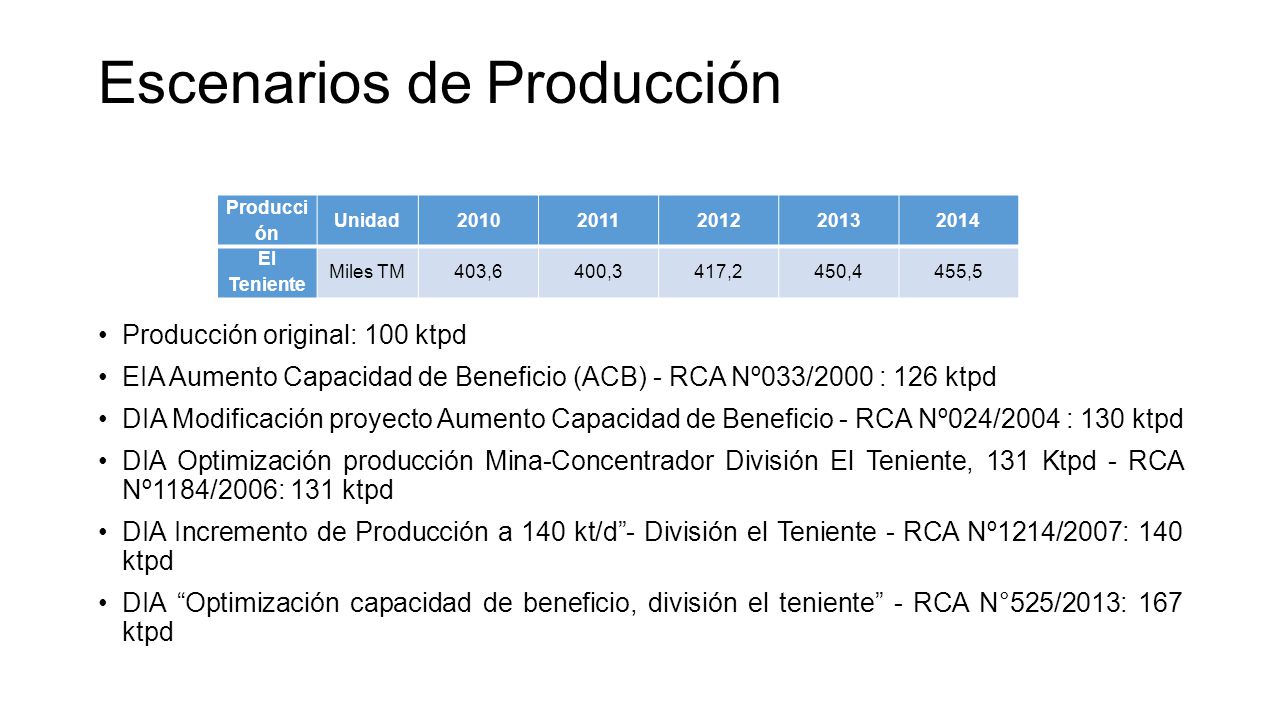

24 Escenarios de Producción Producción original: 100 ktpd EIA Aumento Capacidad de Beneficio (ACB) - RCA Nº033/2000 : 126 ktpd DIA Modificación proyecto Aumento Capacidad de Beneficio - RCA Nº024/2004 : 130 ktpd DIA Optimización producción Mina-Concentrador División El Teniente, 131 Ktpd - RCA Nº1184/2006: 131 ktpd DIA Incremento de Producción a 140 kt/d”- División el Teniente - RCA Nº1214/2007: 140 ktpd DIA “Optimización capacidad de beneficio, división el teniente” - RCA N°525/2013: 167 ktpd Producci ón Unidad20102011201220132014 El Teniente Miles TM403,6400,3417,2450,4455,5

25 Información Satelital y Cartografía

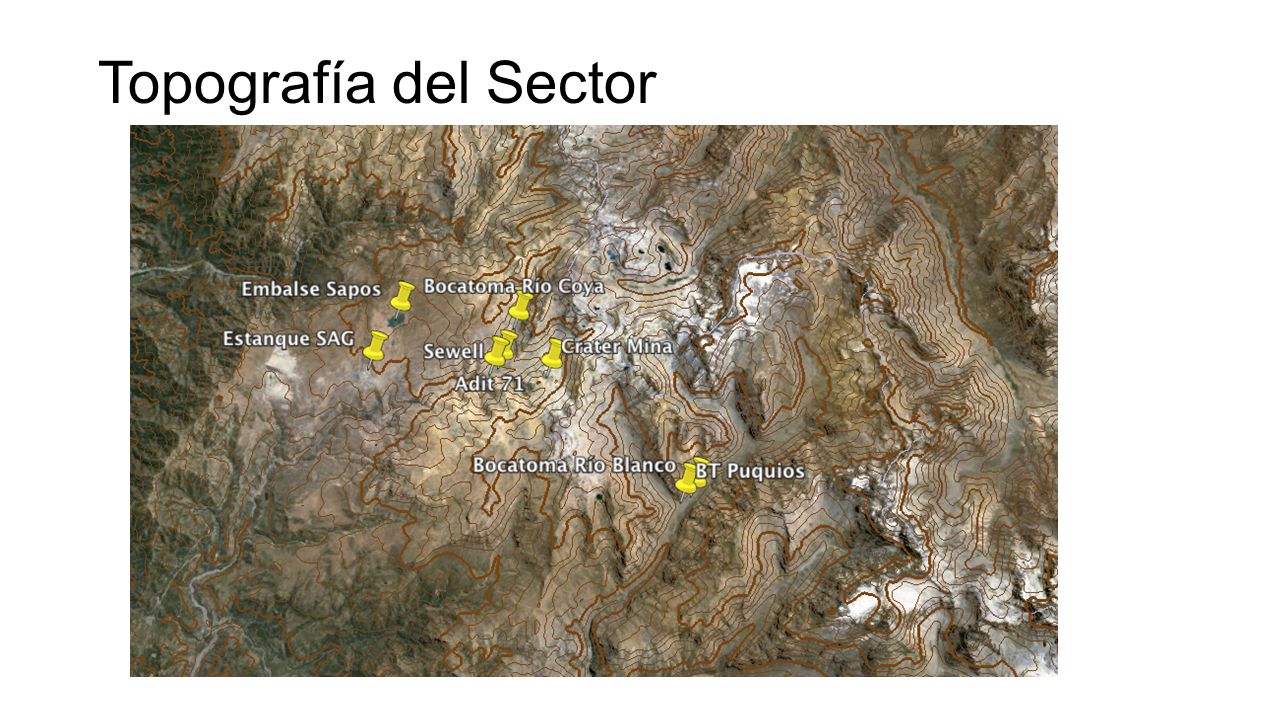

26 Topografía del Sector

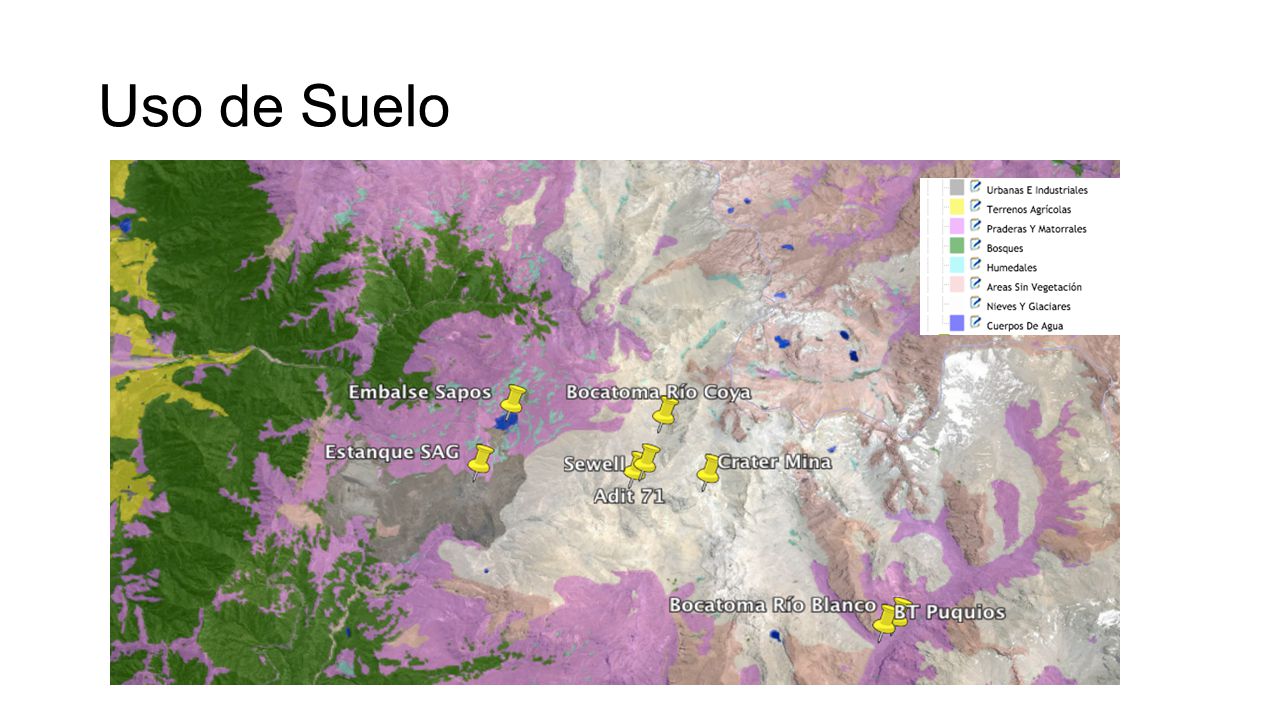

27 Uso de Suelo

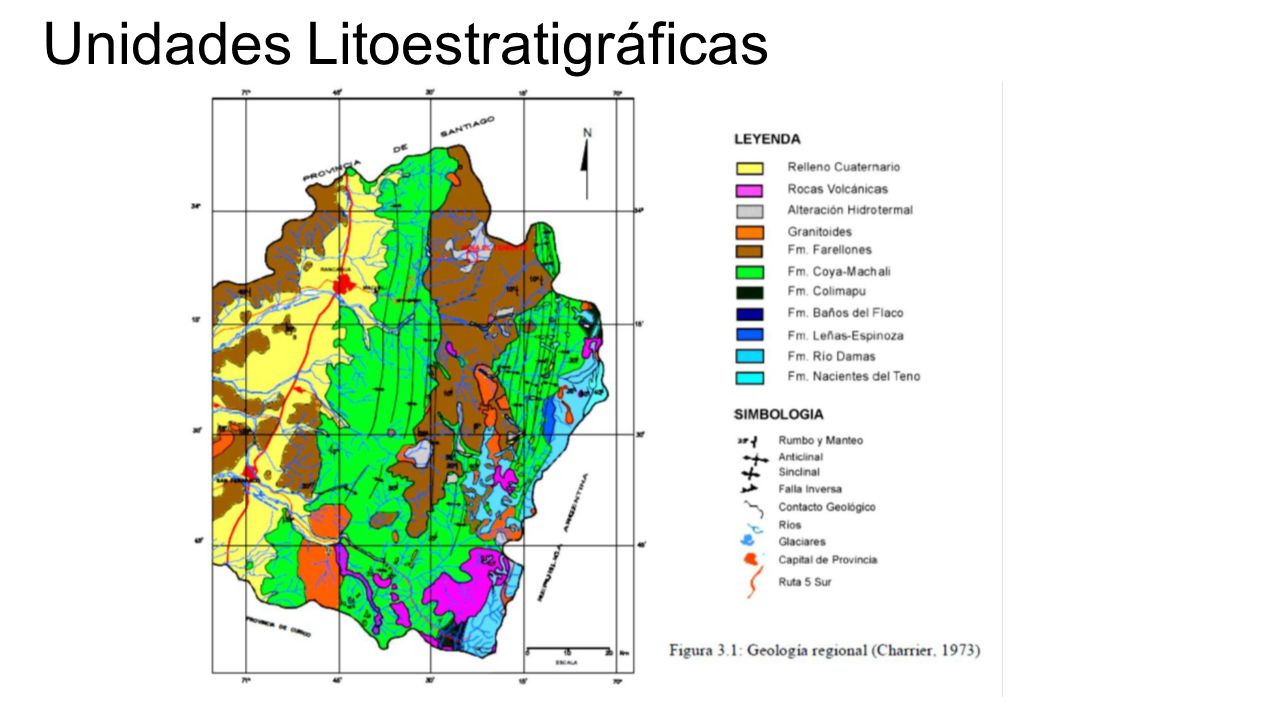

28 Unidades Litoestratigráficas

29 Antecedentes hidrológicos

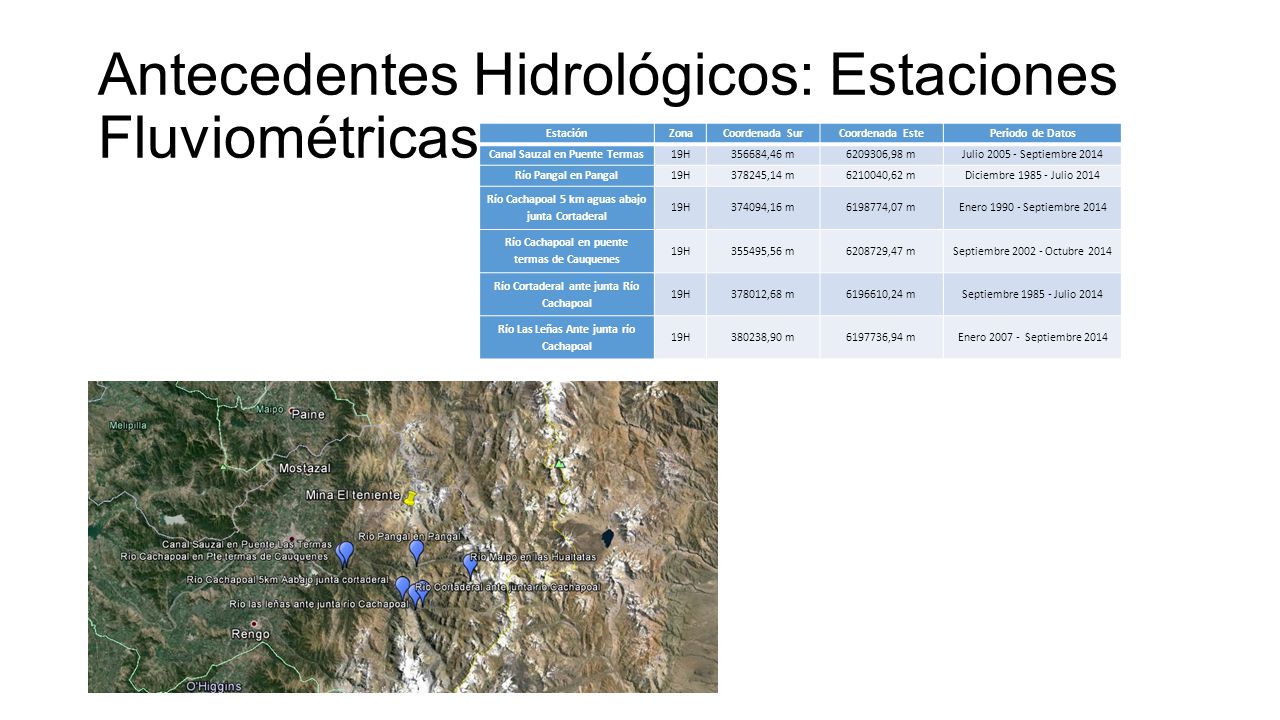

30 Antecedentes Hidrológicos: Estaciones Fluviométricas EstaciónZonaCoordenada SurCoordenada EstePeriodo de Datos Canal Sauzal en Puente Termas19H356684,46 m6209306,98 mJulio 2005 - Septiembre 2014 Río Pangal en Pangal19H378245,14 m6210040,62 mDiciembre 1985 - Julio 2014 Río Cachapoal 5 km aguas abajo junta Cortaderal 19H374094,16 m6198774,07 mEnero 1990 - Septiembre 2014 Río Cachapoal en puente termas de Cauquenes 19H355495,56 m6208729,47 mSeptiembre 2002 - Octubre 2014 Río Cortaderal ante junta Río Cachapoal 19H378012,68 m6196610,24 mSeptiembre 1985 - Julio 2014 Río Las Leñas Ante junta río Cachapoal 19H380238,90 m6197736,94 mEnero 2007 - Septiembre 2014

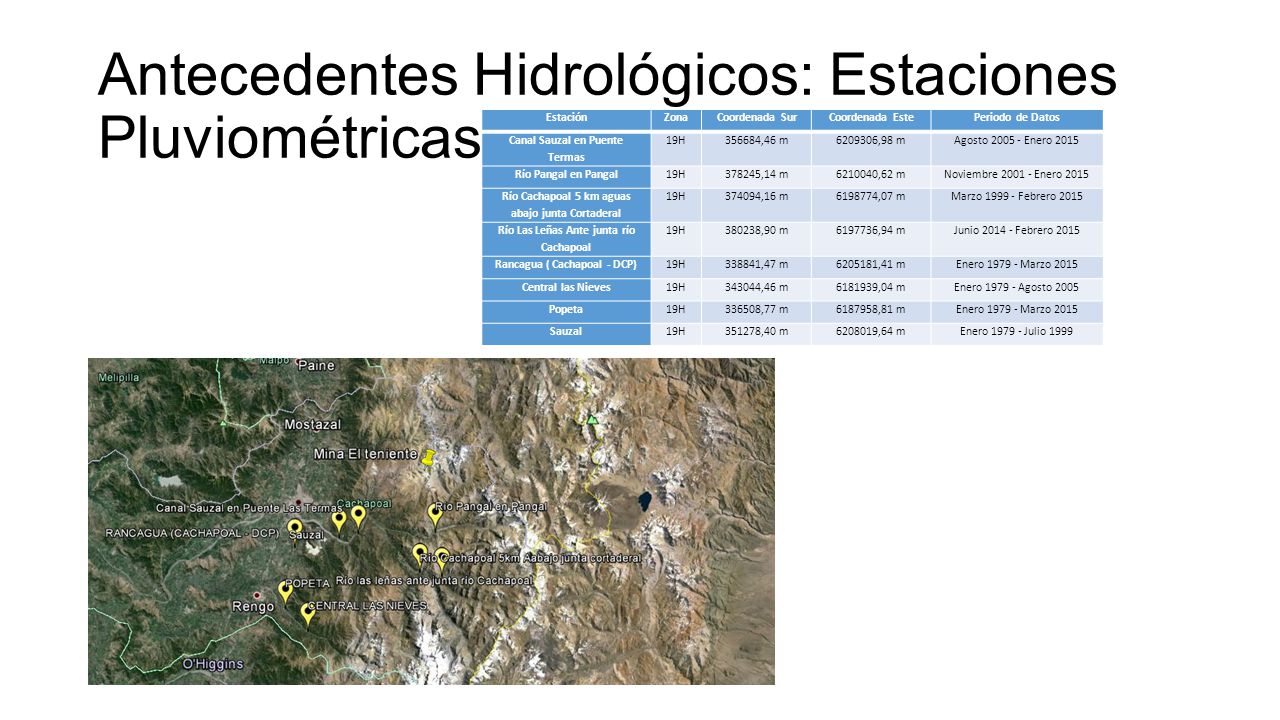

31 Antecedentes Hidrológicos: Estaciones Pluviométricas EstaciónZonaCoordenada SurCoordenada EstePeriodo de Datos Canal Sauzal en Puente Termas 19H356684,46 m6209306,98 mAgosto 2005 - Enero 2015 Río Pangal en Pangal19H378245,14 m6210040,62 mNoviembre 2001 - Enero 2015 Río Cachapoal 5 km aguas abajo junta Cortaderal 19H374094,16 m6198774,07 mMarzo 1999 - Febrero 2015 Río Las Leñas Ante junta río Cachapoal 19H380238,90 m6197736,94 mJunio 2014 - Febrero 2015 Rancagua ( Cachapoal - DCP)19H338841,47 m6205181,41 mEnero 1979 - Marzo 2015 Central las Nieves19H343044,46 m6181939,04 mEnero 1979 - Agosto 2005 Popeta19H336508,77 m6187958,81 mEnero 1979 - Marzo 2015 Sauzal19H351278,40 m6208019,64 mEnero 1979 - Julio 1999

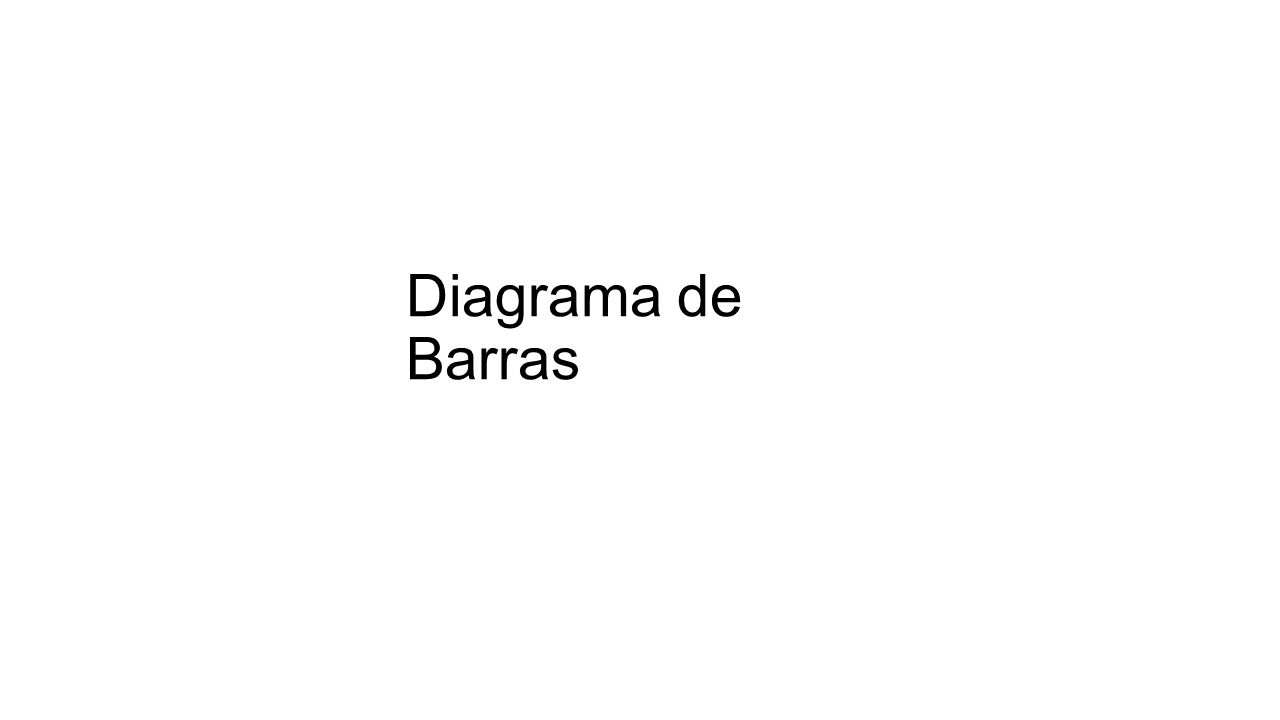

32 Diagrama de Barras
