APRS Introducion General Al Sistema de APRS Presentado por:
Alfredo A. Rios C. - HI8CR APRS is a registered trademark Bob Bruninga, WB4APR
2
APRS is a registered trademark Bob Bruninga, WB4APR
Temas Generales APRS - Definición e historia Tipica estacion de APRS Mapas & programas de interpretacioon Reportes metereologicos Y otros Eventos públicos y emergencias El futuro de APRS Preguntas & discusión APRS is a registered trademark Bob Bruninga, WB4APR
3
APRS is a registered trademark Bob Bruninga, WB4APR
Que Es APRS? APRS se define (Automatic Packet Reporting System) Sistema Automático de Reporte vía Packets) APRS Fue desarrollado a principios de los años 90’s por el Dr.Bob Bruninga, WB4APR, para rastreo o seguimiento por vía de equipos GPS y comunicaciones digitales utilizando radios amateur de doble vía. APRS is a registered trademark Bob Bruninga, WB4APR
4
Bob Bruninga “El Padre de APRS”
Su primer protocolo experimental lo corrió en un programa VIC-20 en 1984 Para reportar las posiciones y estado de una carrera de caballos aara AMRAD Desarollo el protocolo actual de APRS como parte de su investigacion y desarrollo para el US Navy siendo un instructor de la Academia Naval en Annapolis, MD. Para asisitir en el seguimiento de una carrera de botes en un lago local APRS is a registered trademark Bob Bruninga, WB4APR
5
Bob Bruninga “El Padre de APRS”
El Protocolo previo al actual de“APRS” se llamaba APLS y fue introducida en 1991. Actualmente el Dr.Bruninga esta muy activo en el desarrollo y apoyo operacional. En los 13 años desde su introducción y Desarrollo Él ha ayudado APRS a crecer al punto que APRS convive con todos los aspectos de la Radioafición. APRS is a registered trademark Bob Bruninga, WB4APR
6
APRS is a registered trademark Bob Bruninga, WB4APR
De que se Trata El APRS ? El sistema APRS se desarrollo con la idea de asistir radio aficionados a seguir y monitorear posiciones en formato de datos digitales. APRS se usa diariamente para asistir en episodios de búsqueda y rescate por su capacidad de rastreo. Una intención inicial para APRS era utilizar su capacidad de mensajería vía RF, y esta capacidad funcionaria inclusive si no existiera o estuviera averiado el Internet. APRS Puede ser utilizado para transmitir información de posición,Estado,Direccion,Velocidad, Altura e Información atmosférica WX de forma rapida y precisa utilizando una Red o Circuito de packet. APRS is a registered trademark Bob Bruninga, WB4APR
7
APRS is a registered trademark Bob Bruninga, WB4APR
Mas “Sobre APRS”…. El sistema de APRS consiste básicamente en un gran sistema de RED o circuito inalámbrico (RF) Desplazado en todo el Mundo. Esta RED consiste en nodos cada millas que hacen un relay o repetición de la señal emitida por una estación que reporta y utilizan repetidoras digitales o digipeaters. APRS Se usa en el espacio para seguir la posición de satélites e información de GPS (data) y GPS abordo de receptores de GPS. Se usa también para monitorear la telemetría y Valores de las estaciones metereologicas Por National Weather Service (NWS) APRS tiene la capacidad de rápidamente enviar datos y Valores de telemetría a Centros de investigación sin la necesidad del Uso del Internet. APRS is a registered trademark Bob Bruninga, WB4APR
8
Es Diferente al Packet Regular!
Usa mapas graficos y otras formas de presentación de Data. Toda comunicación usa el Protocolo de “Uno- Para-Todos” así que todo el que participa esta actualizado al mismo tiempo. No es necesario ser un experto para participar en con el Sistema de APRS. APRS convierte el sistema de packet en uno de comunicación táctica en tiempo real utilizado en emergencias y otras aplicaciones para el servicio Publico. APRS is a registered trademark Bob Bruninga, WB4APR
9
Equipos Necesarios para APRS
APRS se diseño para un ambiente móvil por lo que solo se necesitan tres equipos básicos. Los equipos Consisten en Radio (RF), Un sistema de posición global o GPS,Un Nodo controlador de terminal (TNC). APRS is a registered trademark Bob Bruninga, WB4APR
10
APRS is a registered trademark Bob Bruninga, WB4APR
Equipos Basicos Radio de VHF de aficionados que pueda operar en Mhz como receptor y transmisor. (RF) El Rango de cobertura dependerá de la capacidad del radio, los digipeaters y los Igates. APRS is a registered trademark Bob Bruninga, WB4APR
11
APRS is a registered trademark Bob Bruninga, WB4APR
Equipos Basicos Un GPS básico con salida serial(Global Positioning System). Actualmente existen 24 satélites en orbita que se usan para determinar con exactitud la posición geográfica de cualquier persona u objeto. Proveen información de velocidad y altura y posición. La exactitudes reportadas actualmente son 1 a 3 metros. APRS is a registered trademark Bob Bruninga, WB4APR
12
APRS is a registered trademark Bob Bruninga, WB4APR
Equipos Basicos Un TNC que básicamente es un modem para RF. El TNC conecta el radio al GPS convirtiendo su data al protocolo AX.25 de packet. “TinyTracs” son simples “Solo TX” stand alone APRS TNCs APRS is a registered trademark Bob Bruninga, WB4APR
13
Varias Configuraciones Moviles
Reportes de posicion Móviles utilizan un GPS conectado radio por interface del TNC. Actualmente Existen Radios “APRS Ready” con TNC’s Internos que hacen estas funciones como el Nuevo Kenwood’s TM- D700, Yaesu FTM-350R APRS is a registered trademark Bob Bruninga, WB4APR
14
APRS is a registered trademark Bob Bruninga, WB4APR
Yaesu FTM-350AR APRS is a registered trademark Bob Bruninga, WB4APR
15
APRS is a registered trademark Bob Bruninga, WB4APR
Kenwood TM-D700 APRS is a registered trademark Bob Bruninga, WB4APR
16
Varias Configuraciones Portatiles
Una estación portátil con pocos vatios y con necesidad de usar un Digipeaters. Estas estaciones son claves para ser utilizadas por personas que andan en sitios remotos como las excursiones al Pico Duarte u Operativos similares. APRS is a registered trademark Bob Bruninga, WB4APR
17
APRS is a registered trademark Bob Bruninga, WB4APR
Yaesu VX-8DR & VX-8GR APRS is a registered trademark Bob Bruninga, WB4APR
18
APRS is a registered trademark Bob Bruninga, WB4APR
Kenwood TH-72A APRS is a registered trademark Bob Bruninga, WB4APR
19
Estacion Meteorologicas WX
Estas estaciones se componen con equipos similares a los normales de reportes de Posición Aunque el GPS es reemplazado por los equipos de medición Atmosféricos o Meteorológicos. APRS is a registered trademark Bob Bruninga, WB4APR
20
Estacion Meteorológicas WX
APRS is a registered trademark Bob Bruninga, WB4APR
21
Radios con TNC integrados
Estos radios están especificamente diseñados para ser utilizados en el sistema ARPS con funciones amplias del relacionadas con APRS & GPS. Kenwood TM-D700A Yaesu FTM-350AR & VX-8DR Kenwood TH-D7A Alinco DR-135T MKII con EJ-41U TNC APRS is a registered trademark Bob Bruninga, WB4APR
22
APRS is a registered trademark Bob Bruninga, WB4APR
Kenwood TM-D700A A dual band 144/440 MHz 50/35 Watts Con TNC incluido 1200/9600 bps y Funciones de “Digipeaters”. Display de información de APRS interno que muestra las estaciones y los mensajes de APRS. Con antenas de GPS opcional o puedes introducir tus coordenadas manualmente. APRS is a registered trademark Bob Bruninga, WB4APR
23
APRS is a registered trademark Bob Bruninga, WB4APR
Yaesu FTM-350AR Con funciones de APRS Internas. Tri-band 144/220/440 MHz. TNC básico at 1200 & 9600 bps. Mensajería de Texto. Opción de GPS o coordenadas Manuales. APRS is a registered trademark Bob Bruninga, WB4APR
24
APRS is a registered trademark Bob Bruninga, WB4APR
Yaesu VX-8RD Funciones Internas de APRS. Dual band 144/220/440 MHz. TNC básico de 1200 bps. Mensajería de Texto Opción de GPS o coordenadas Manuales. APRS is a registered trademark Bob Bruninga, WB4APR
25
APRS is a registered trademark Bob Bruninga, WB4APR
Kenwood TH-D7A(G) Funciones de APRS internas. Dual band 144/440 MHz. TNC 1200 bps. Mensajería de texto. Opción de GPS o coordenadas Manuales. APRS is a registered trademark Bob Bruninga, WB4APR
26
APRS is a registered trademark Bob Bruninga, WB4APR
Alinco DR-135T/EJ-41U Radio básico 2M con TNC opcional. Permite entrada de información de un GPS standard disponibles en el comercio. TNC basico de 1200/9600 bps Contrario a radios anteriores, requiere de PC y no tiene capacidad de exponer los mensajes y posiciones en la pantalla del radio. APRS is a registered trademark Bob Bruninga, WB4APR
27
Otros Metodos para Utilizar el Sistema de APRS….
Se usa una tarjeta de sonido de una PC para transmitir y recibir el audio del radio – No requiere de un TNC. AGWPE es un excelente interface para la tarjeta de sonido tanto para packet como para APRS sin la necesidad del internet. Un simple circuito de interface (El mismo que se usa para PSK31). Requiere computadora modesta para operar. APRS is a registered trademark Bob Bruninga, WB4APR
28
Programas de Mapeo y Rastreo
Dos-APRS Bob Bruninga WinAPRS Mark Sproul MacAprs Keith Sproul APRS+SA Brent Hildebrand UI-View Roger Barker Xastir Open Source XAPRS Sproul Brothers PocketAPRS Mike Musick APRS is a registered trademark Bob Bruninga, WB4APR
29
APRS is a registered trademark Bob Bruninga, WB4APR
WinAPRS Y MacAPRS Programas separados en Windows and Mac. Mapas de precisión y mapas Tiger. Permiten el uso de GPS and estaciones WX. Pueden usar los radios con TNC de APRS-packet Pueden usar los programas de búsqueda de indicativos vía Internet o CD-ROMs. APRS is a registered trademark Bob Bruninga, WB4APR
30
APRS is a registered trademark Bob Bruninga, WB4APR
WinAPRS (TigerMaps) APRS is a registered trademark Bob Bruninga, WB4APR
31
APRS is a registered trademark Bob Bruninga, WB4APR
WinAPRS APRS is a registered trademark Bob Bruninga, WB4APR
32
APRS is a registered trademark Bob Bruninga, WB4APR
WinAPRS APRS is a registered trademark Bob Bruninga, WB4APR
33
APRS is a registered trademark Bob Bruninga, WB4APR

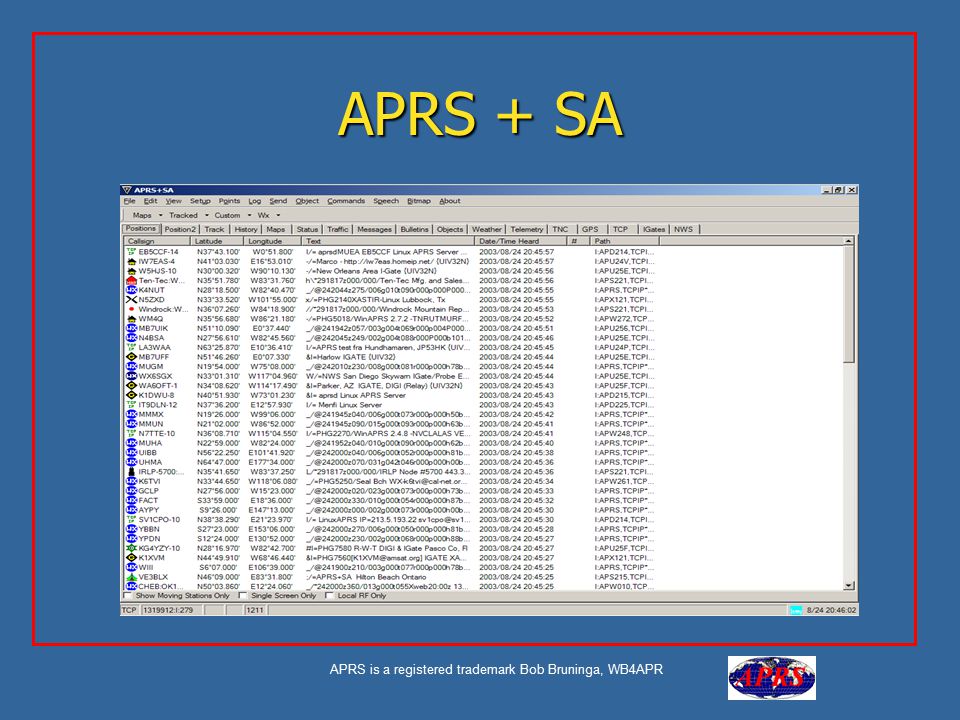

APRS + SA 32-bit basado en Windows. Delorme Street Atlas 4.0 hasta 9.0. TNC-2 o AGWPE para operación RF. Estándares NEMA GPS & soporte para estación WX. IGate vía Internet Recibe y envia s. Web Server APRS is a registered trademark Bob Bruninga, WB4APR
34
APRS is a registered trademark Bob Bruninga, WB4APR
APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR
35
APRS is a registered trademark Bob Bruninga, WB4APR
APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR
36
APRS is a registered trademark Bob Bruninga, WB4APR
APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR
37
APRS is a registered trademark Bob Bruninga, WB4APR
APRS + SA APRS is a registered trademark Bob Bruninga, WB4APR
38
APRS is a registered trademark Bob Bruninga, WB4APR
Findu.com mapping Rastreo vía Internet desarrollado por Steve Demise K4HG APRS is a registered trademark Bob Bruninga, WB4APR
39
Aprsworld.com Desarrollado por James Jarvis –KB0THN
Field Day 2004 at Beltsville Home Weather Station On my way to Work Permite rastreo simultáneo y visualización en mapas de varios SSID’s usados por estaciones APRS is a registered trademark Bob Bruninga, WB4APR
40
APRS is a registered trademark Bob Bruninga, WB4APR
UI-View 32 UI-View usa imágenes bitmap para sus mapas. Y la V32 bit puede utilizar el programa de “Mapas de precisión”. Usa protocolo Kiss con TNCs y AGWPE en modo Host y modo terminal. UI-View contiene las funciones completas de Digipeaters. UI-View toda la funcionalidad para conectarse con los servidores de APRS vía el Internet. UI-View tiene una arquitectura abierta.Y otros desarrolladores han escrito un sin numero de aplicaciones adicionales que amplían su funcionalidad. APRS is a registered trademark Bob Bruninga, WB4APR
41
APRS is a registered trademark Bob Bruninga, WB4APR

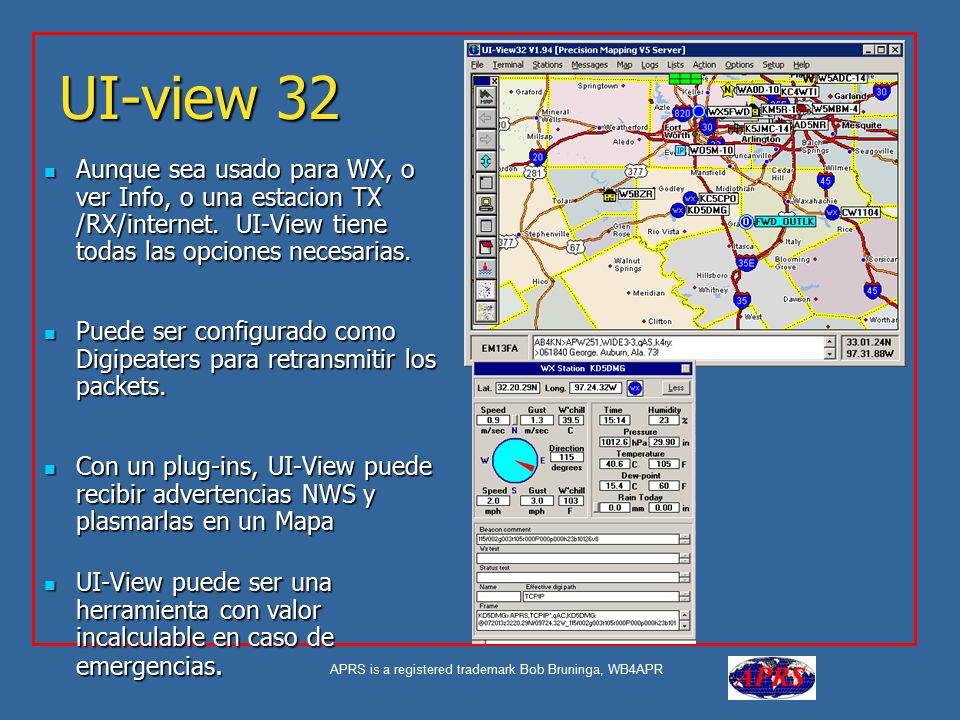

UI-view 32 Aunque sea usado para WX, o ver Info, o una estacion TX /RX/internet. UI-View tiene todas las opciones necesarias. Puede ser configurado como Digipeaters para retransmitir los packets. Con un plug-ins, UI-View puede recibir advertencias NWS y plasmarlas en un Mapa UI-View puede ser una herramienta con valor incalculable en caso de emergencias. APRS is a registered trademark Bob Bruninga, WB4APR
42
APRS is a registered trademark Bob Bruninga, WB4APR
Mapas UI-view Puede usar mapas de precisión, Puedes “Capturar” vía programas de mapas. SA Mapa virtual, facilmente puedes obtener mapas de “Street Atlas” V4, V5, V6, V7, V8 and V9 UI-Terra es un add-on que Permite tomar mapas del Terraserver. APRS is a registered trademark Bob Bruninga, WB4APR
43
UI-View Operacion En Eventos
Puedes excluir/incluir listados. Puedes incluir cualquier cosa y excluir todo menos las estaciones Móviles. Llamadas tácticas puedes asignar nombres a diferentes llamados. Con un plug-in, puedes crear objetos en un mapa y transmitirlos vía APRS. APRS is a registered trademark Bob Bruninga, WB4APR
44
Agregando Interface de Internet
Puedes ver mas que tu trafico local en RF. Puedes ver el MUNDO si así lo deseas. Utiliza facilidades disponibles solo por Internet. Bajo costo para implementar. Con esto tienes capacidad mundial al alcance de tus dedos. Puede operar independiente sin la necesidad de RF. APRS is a registered trademark Bob Bruninga, WB4APR
45
APRS is a registered trademark Bob Bruninga, WB4APR
Utilizando Un IGate Un IGATE es una estación local de APRS que se conecta a un APRSserve network (RED) y Pasa los packets escuchados por RF hacia el Internet y del Internet a RF. Actua como una puerta de entrada o gateway para pasar mensajes dirigidos a una estación RF desde estaciones con Internet solamente, no RF instalado. APRS is a registered trademark Bob Bruninga, WB4APR
46
Que tenemos de APRS en RD.
Tenemos un IGATE en Santo Domingo, que pasa los packets escuchados por RF hacia el Internet y del Internet a RF. Un Digipeater en Manaclar Bani solo para APRS, HI8CR. Uno para Packet de HI8CJG. Dos servidores de APRS, uno en Santo Domingo HI8CR y Otro en Barahona de HI5MLE. APRS is a registered trademark Bob Bruninga, WB4APR
47
Que tenemos de APRS en RD.
Servidor Santo Domingo esta en: arcrica.dyndns.org:14580 Servidor Barahona esta en: dominican.iaprs.net:14580 Tenemos un IGATE en Santiago ,RD. Que Pasa los packets Escuchados por RF hacia el Internet y del Internet a RF. HI3EPR APRS is a registered trademark Bob Bruninga, WB4APR
48
Que tenemos de APRS en RD.
Un Digipeater de APRS en Loma del Toro, Cibao. (PI) Servidores de APRS, uno en Santiago de HI3EPR aprs.jabanet.com:14580 (PI) Dos estaciones de WX, meteorología, una en Santo Domingo, con conexión física a instrumentos de HI8LEZ & HI8CR Otra en Barahona con conexión Virtual a una estación de WX, vía Internet. Usando un programa que se llama Weather Watcher, De HI5MLE. APRS is a registered trademark Bob Bruninga, WB4APR
49
APRS is a registered trademark Bob Bruninga, WB4APR
Trayecto de APRS en RD APRS is a registered trademark Bob Bruninga, WB4APR 49
50
Que tenemos de APRS en RD.
APRS is a registered trademark Bob Bruninga, WB4APR
51
Citizens Weather Corps
Programa civil de observación meteorológica (CWOP) se ha convertido en un activo interesante para el sistema de APRS reportando condiciones atmosféricas vía la RED. APRS is a registered trademark Bob Bruninga, WB4APR
52
Citizens Weather Corps en RD
Contamos con tres estaciones de aficionados que participan en el Programa civil de observación meteorológica (CWOP). HI8CR estaciones # AU225 & AU226 APRS is a registered trademark Bob Bruninga, WB4APR
53
Findu.com Weather Tables
Temperature & Dew Point Rainfall Rates APRS is a registered trademark Bob Bruninga, WB4APR
54
Propositos de WXNET & CWOP
Permite a personas radio aficionados a utilizar el sistema APRS para colectar información meteorológicas y reportar las condiciones locales por esa vía. No requiere de un interface de RF, ya que se hace vía Internet. Esta data esta disponible para uso publico y no comercial. APRS is a registered trademark Bob Bruninga, WB4APR
55
Planes para el sistema de APRS en Republica Dominicana.
Poner 6 Digipeaters mas en territorio nacional para ampliar cobertura. Planes inmediatos de poner un digipeater en Barahona, loma de Santa Helena. Planes inmediatos de poner un digipieater en Constanza, Loma de las Neblinas. (Instalado) Esto enlazaría toda la zona del Sur con el Cibao casi completo, por vía de los Digi’s actualmente funcionando que enlazarían con el de Santiago. APRS is a registered trademark Bob Bruninga, WB4APR
56

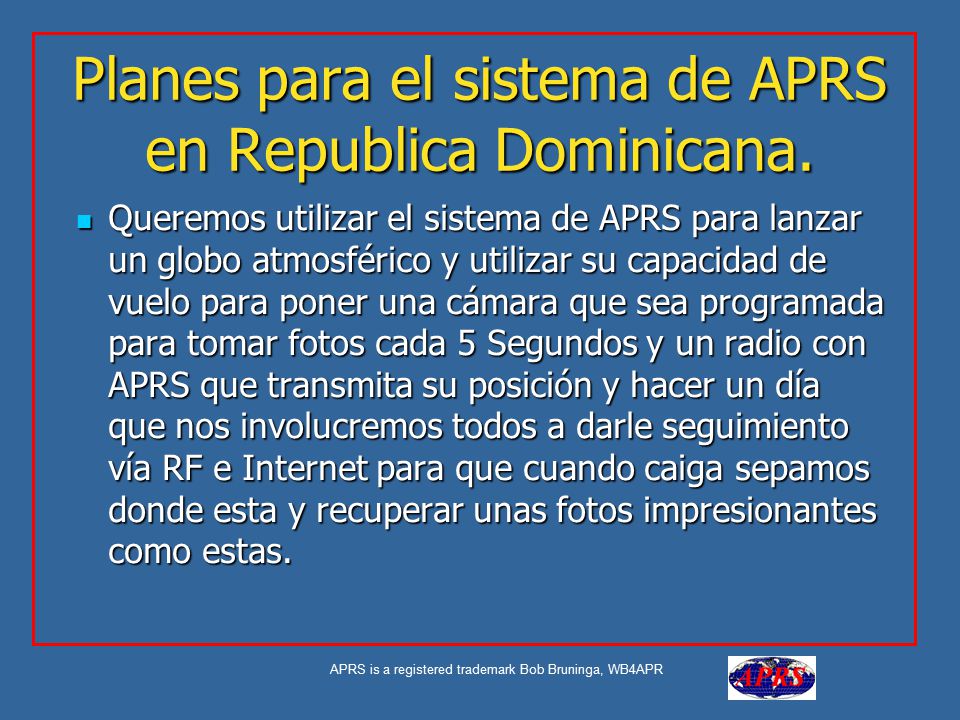

Planes para el sistema de APRS en Republica Dominicana.
Queremos utilizar el sistema de APRS para lanzar un globo atmosférico y utilizar su capacidad de vuelo para poner una cámara que sea programada para tomar fotos cada 5 Segundos y un radio con APRS que transmita su posición y hacer un día que nos involucremos todos a darle seguimiento vía RF e Internet para que cuando caiga sepamos donde esta y recuperar unas fotos impresionantes como estas. APRS is a registered trademark Bob Bruninga, WB4APR
57
Planes para el sistema de APRS en Republica Dominicana.
APRS is a registered trademark Bob Bruninga, WB4APR
58
APRS en el Espacio Con PCSAT
Prototipo de satélite de comunicación, es un proyecto de un estudiante de la academia Naval USA. Esta diseñada para darle experiencia técnica a los estudiantes. nstitucAcademia Naval. La frecuencia de APRS en el espacio Mhz. APRS is a registered trademark Bob Bruninga, WB4APR
59
APRS is a registered trademark Bob Bruninga, WB4APR
PCSAT fue lanzado al espacio en Septiembre de 2001 desde Kodiak Alaska. Fue el primer satélite de APRS, y se han lanzado 3 mas posteriormente para un total de 4 satélites. Satélite PCSAT APRS is a registered trademark Bob Bruninga, WB4APR
60
Mejoramientos en PCSAT
En Enero 24, 2002 una nueva fase de experimentación comenzó y se implemento el almacenar-reenviar mensajes de prioridad por vía de PCSAT. Esto tiene la capacidad de recibir mensajes de emergencia de radios con TNC integrados, almacenarlos y luego retransmitirlos por vía de RF en la red local de APRS en la frecuencia de VHF APRS is a registered trademark Bob Bruninga, WB4APR
61
International Space Station
La estación internacional del espacio (ISS) fue recientemente equipada con unas estación de APRS en VHF Mhz. Se usa como un digipeater de APRS en el espacio. Es utilizada por la tripulación para enviar mensajes a sus amigos, familiares y radioaficionados del mundo. APRS is a registered trademark Bob Bruninga, WB4APR
62
APRS is a registered trademark Bob Bruninga, WB4APR
Creditos Gracias a las siguientes estaciones por sus presentaciones previas de referencia en APRS y cooperación con la mía John Beadles N5OOM Tony Campbell W5ADC Pete Loveall AE5PL Bob Bruninga WB4APR Orlando Prieto HI8NOD Alejandro Gonzalez N3GX APRS is a registered trademark Bob Bruninga, WB4APR
63
APRS is a registered trademark Bob Bruninga, WB4APR
Creditos Gracias a las siguientes estaciones por sus presentaciones previas de referencia en APRS y cooperación con la mía Candido Guzman HI8CJG Marcos Lopez HI5MLE Hector Goico HI8HGP Fausto Alvarado HI8AM Alberto Puig KP4AP-HI8 Ezequiel Prado R. HI3EPR APRS is a registered trademark Bob Bruninga, WB4APR
64
APRS is a registered trademark Bob Bruninga, WB4APR
Muchas Gracias! Presentado por: Alfredo A. Rios C. - HI8CR APRS is a registered trademark Bob Bruninga, WB4APR
