1 Optimización en Planta de Endulzamiento con Membranas - PTG ADLA 2das Jornadas Técnicas de Plantas de Gas Valeria Herrero Capitanich - Claudio Cepollaro

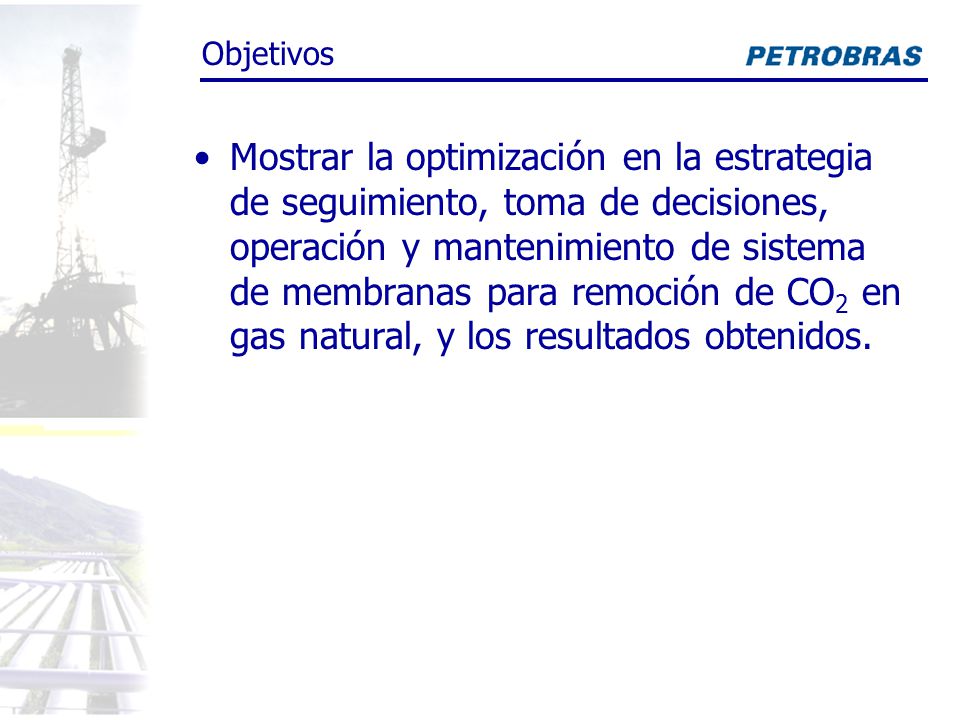

2 Objetivos Mostrar la optimización en la estrategia de seguimiento, toma de decisiones, operación y mantenimiento de sistema de membranas para remoción de CO2 en gas natural, y los resultados obtenidos.

3 Ubicación geográfica

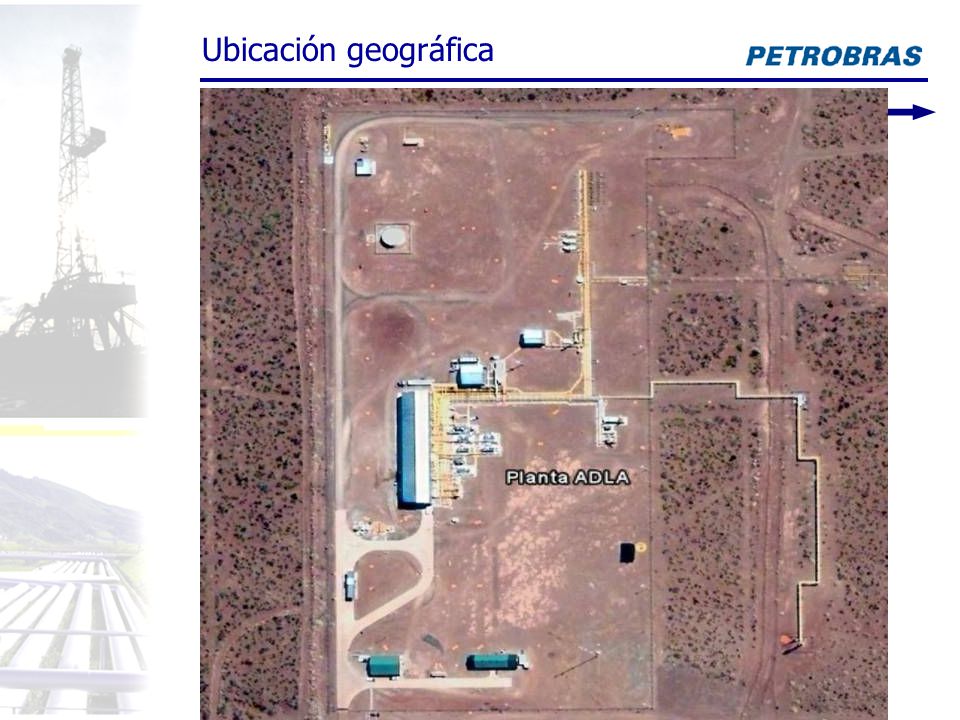

4 Ubicación geográfica PTG 1971 1994 1998 Descubrimiento Adquisición
En producción Superficie km2 Operador PESA Participación 80% PESA 20% Petrouruguay Pozos productores activos 12 (11 Gasíferos, petrolífero) NEUQUEN PTG Sistemas extractivos Surgencia natural - BM Fm productivas Mulichinco Profundidad de interés m

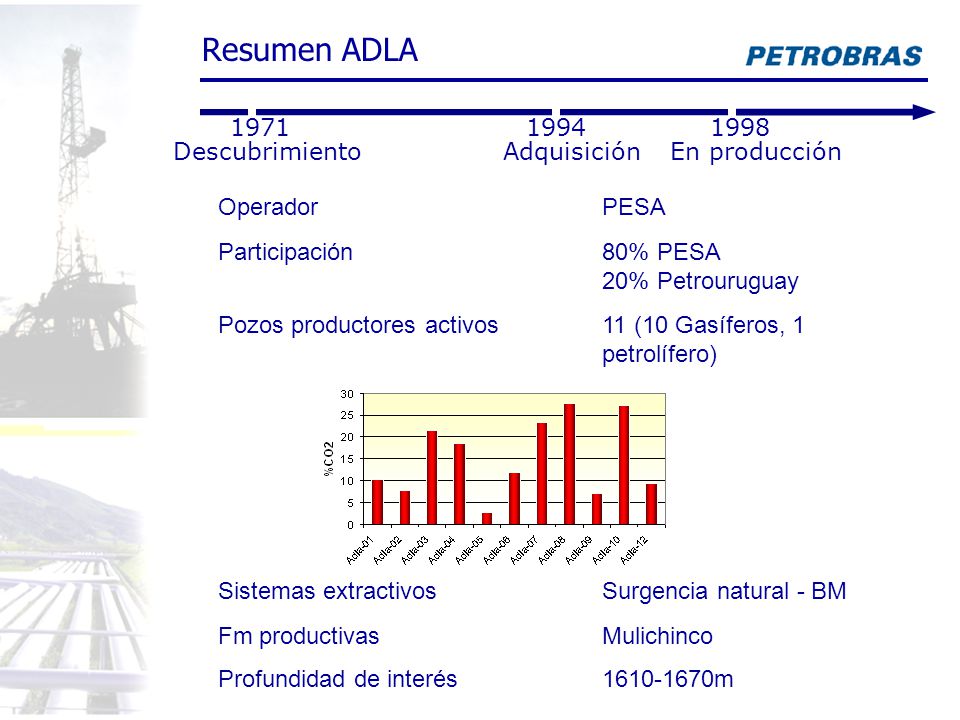

5 Resumen ADLA 1971 1994 1998 Descubrimiento Adquisición En producción
Operador PESA Participación 80% PESA 20% Petrouruguay Pozos productores activos 11 (10 Gasíferos, petrolífero) Sistemas extractivos Surgencia natural - BM Fm productivas Mulichinco Profundidad de interés m

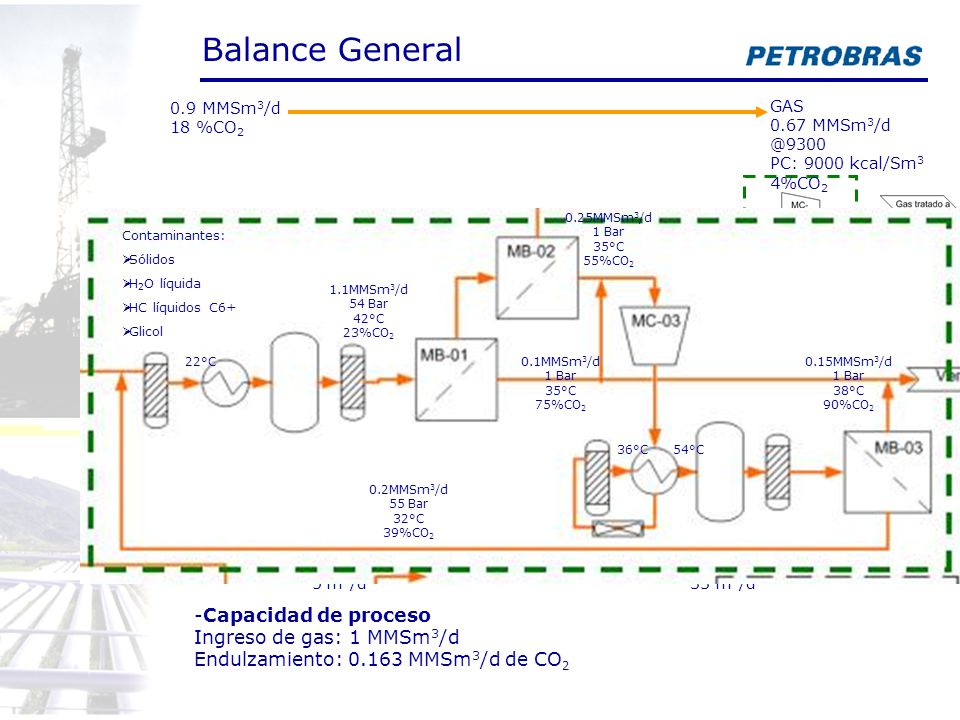

6 Balance General 0.9 MMSm3/d 18 %CO2 GAS 0.67 PC: 9000 kcal/Sm3 4%CO2 1.1MMSm3/d 54 Bar °C %CO2 0.25MMSm3/d 1 Bar °C %CO2 0.15MMSm3/d 1 Bar °C %CO2 0.1MMSm3/d 1 Bar °C %CO2 0.2MMSm3/d Bar °C %CO2 54°C 22°C 36°C Contaminantes: Sólidos H2O líquida HC líquidos C6+ Glicol AGUA 5 m3/d HC 33 m3/d Capacidad de proceso Ingreso de gas: 1 MMSm3/d Endulzamiento: MMSm3/d de CO2

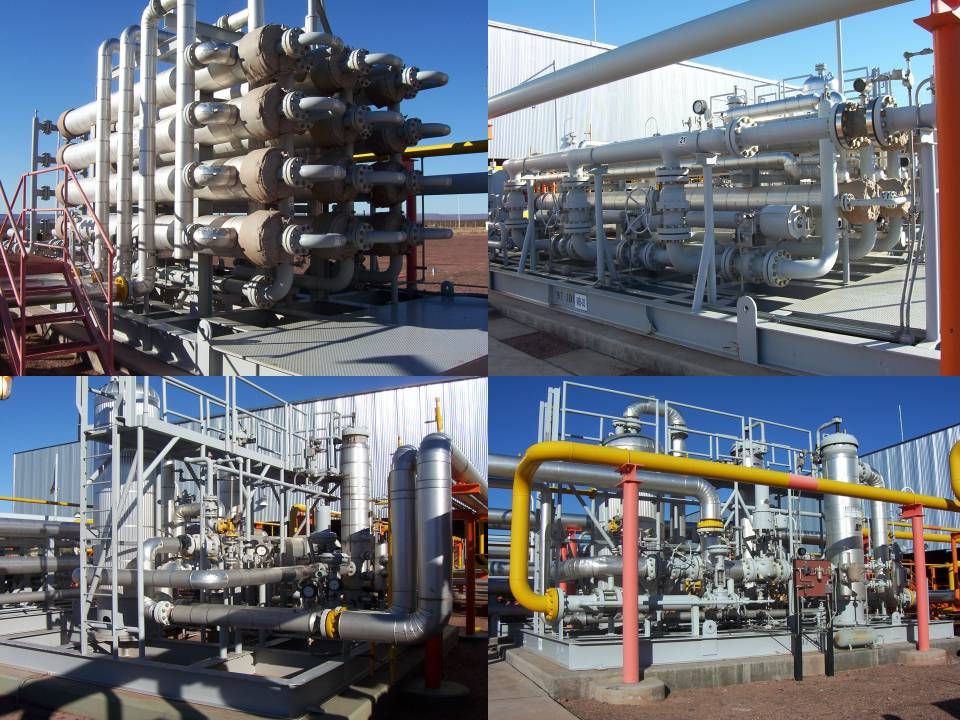

7

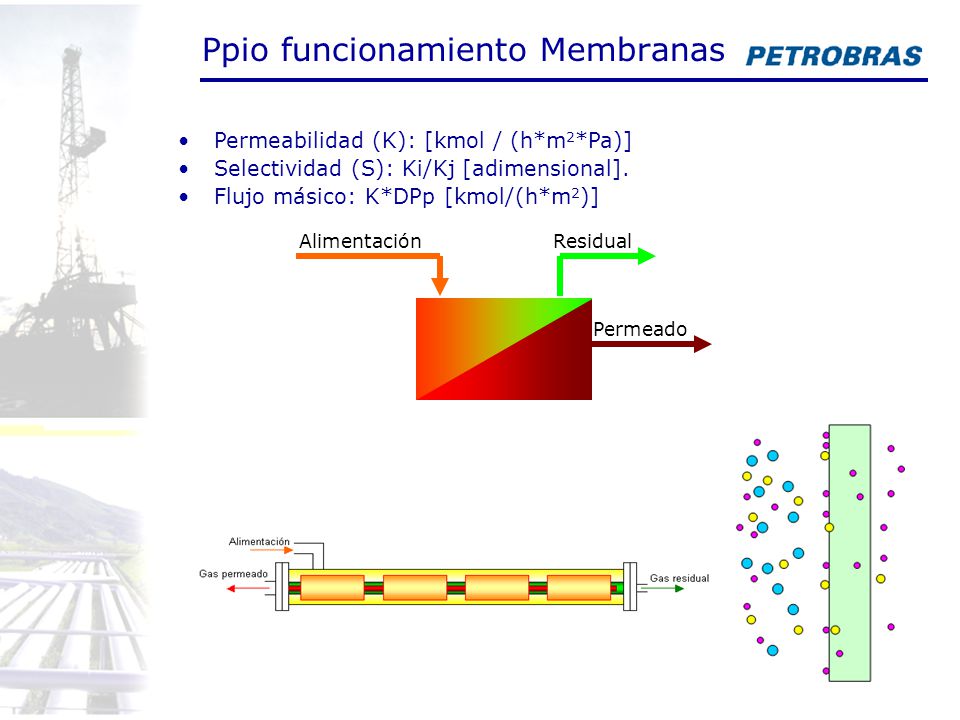

8 Ppio funcionamiento Membranas
Permeabilidad (K): [kmol / (h*m2*Pa)] Selectividad (S): Ki/Kj [adimensional]. Flujo másico: K*DPp [kmol/(h*m2)] Alimentación Residual Permeado

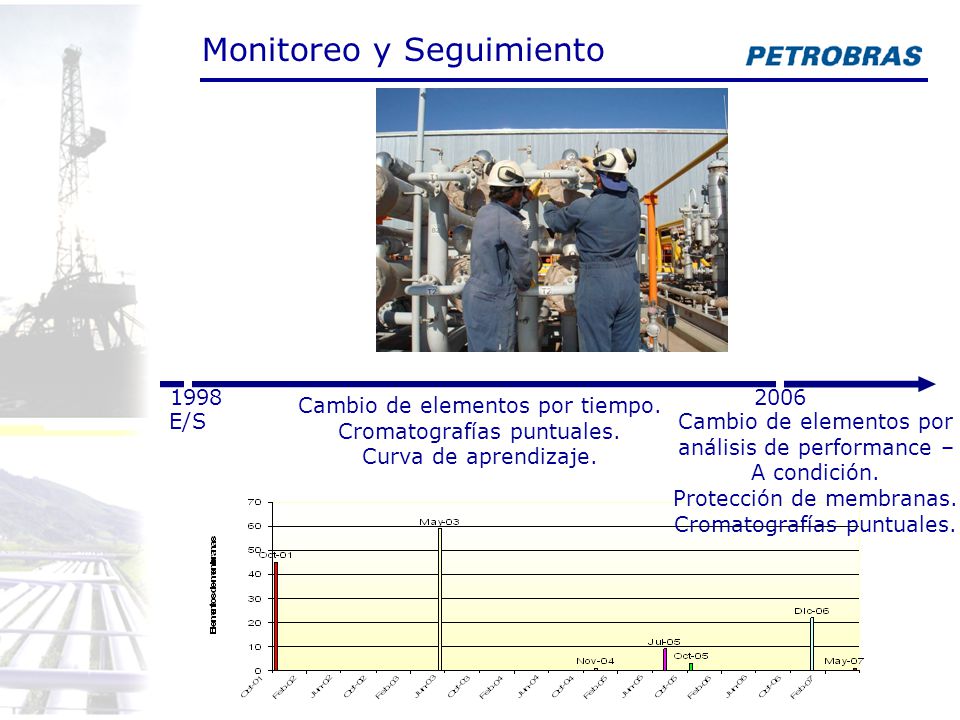

9 Monitoreo y Seguimiento
1998 2006 Cambio de elementos por tiempo. Cromatografías puntuales. Curva de aprendizaje. E/S Cambio de elementos por análisis de performance – A condición. Protección de membranas. Cromatografías puntuales.

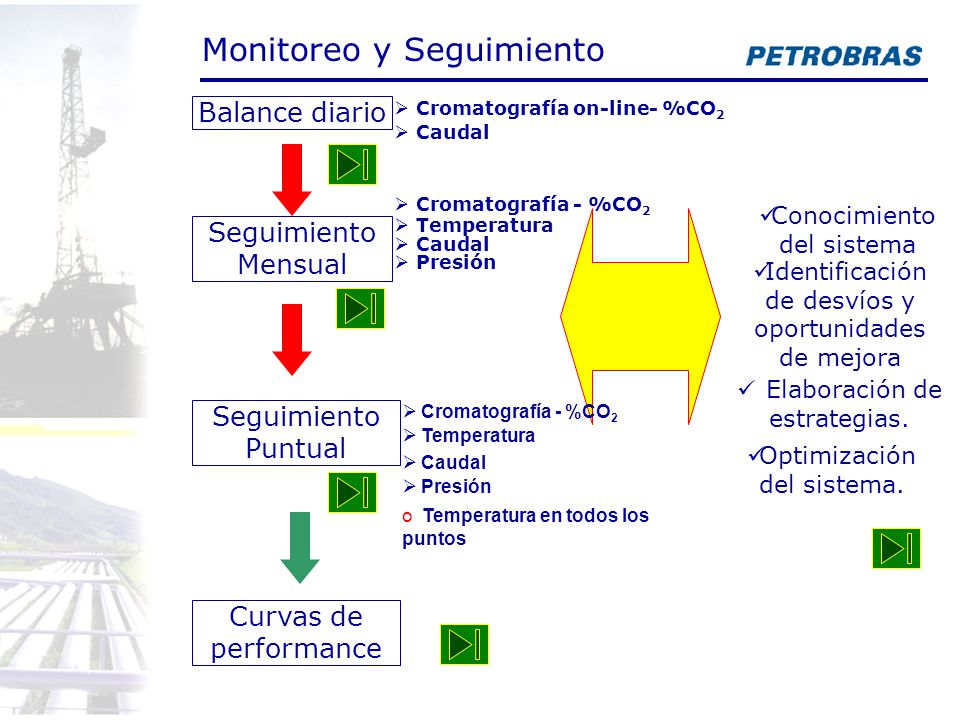

10 Monitoreo y Seguimiento
Balance diario Cromatografía on-line- %CO2 Caudal Cromatografía - %CO2 Conocimiento del sistema Seguimiento Mensual Temperatura Caudal Presión Identificación de desvíos y oportunidades de mejora Elaboración de estrategias. Seguimiento Puntual Cromatografía - %CO2 Temperatura Optimización del sistema. Caudal Presión Temperatura en todos los puntos Curvas de performance

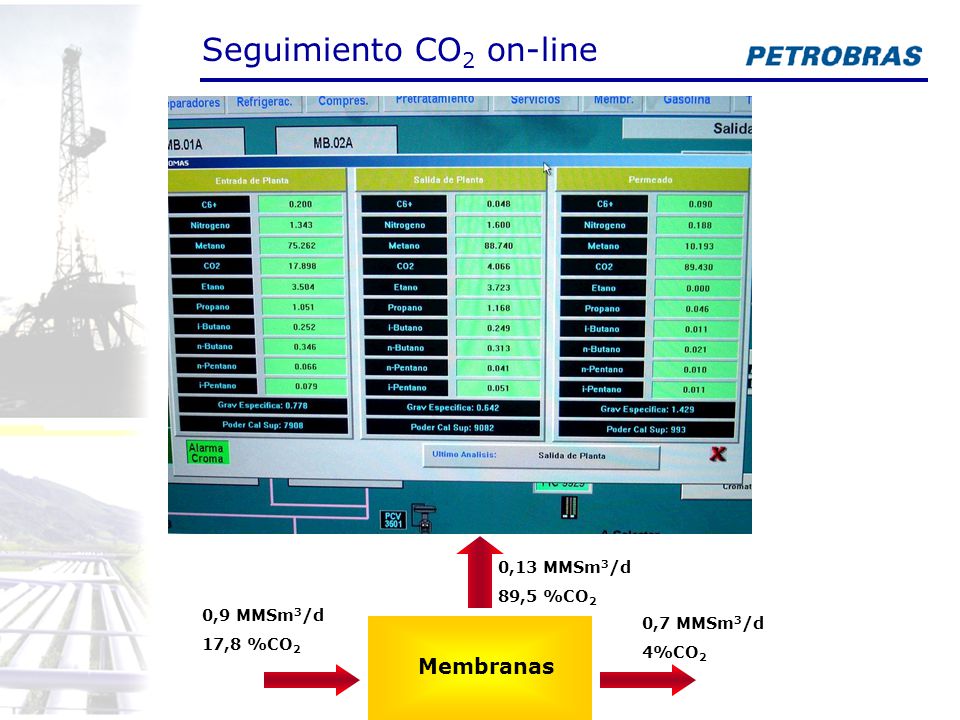

11 Seguimiento CO2 on-line
0,13 MMSm3/d 89,5 %CO2 0,9 MMSm3/d 17,8 %CO2 0,7 MMSm3/d 4%CO2 Membranas

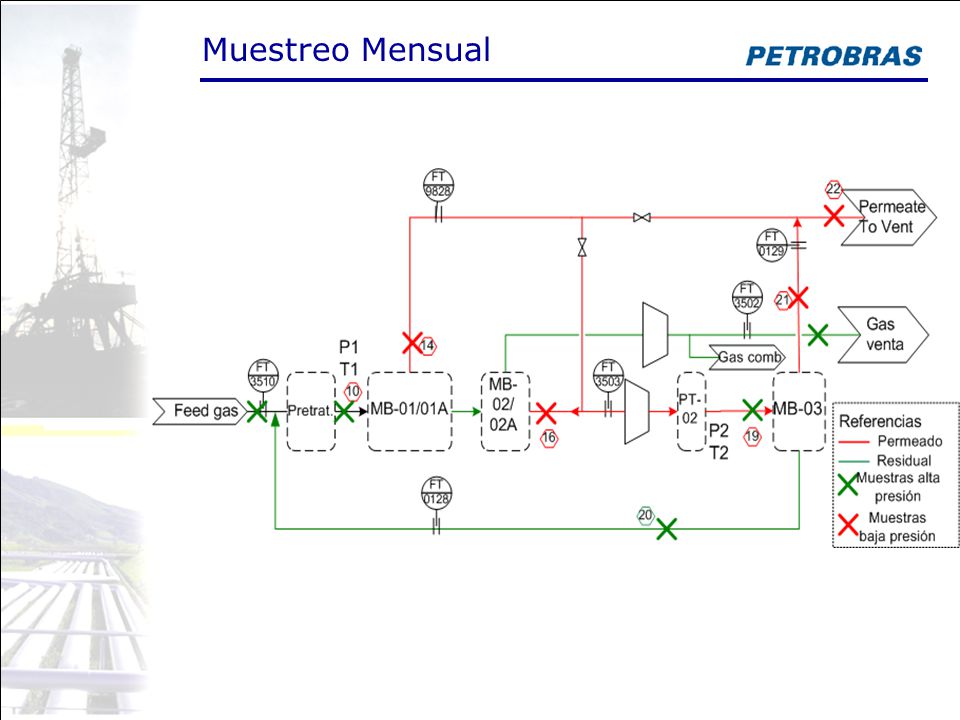

12 Muestreo Mensual

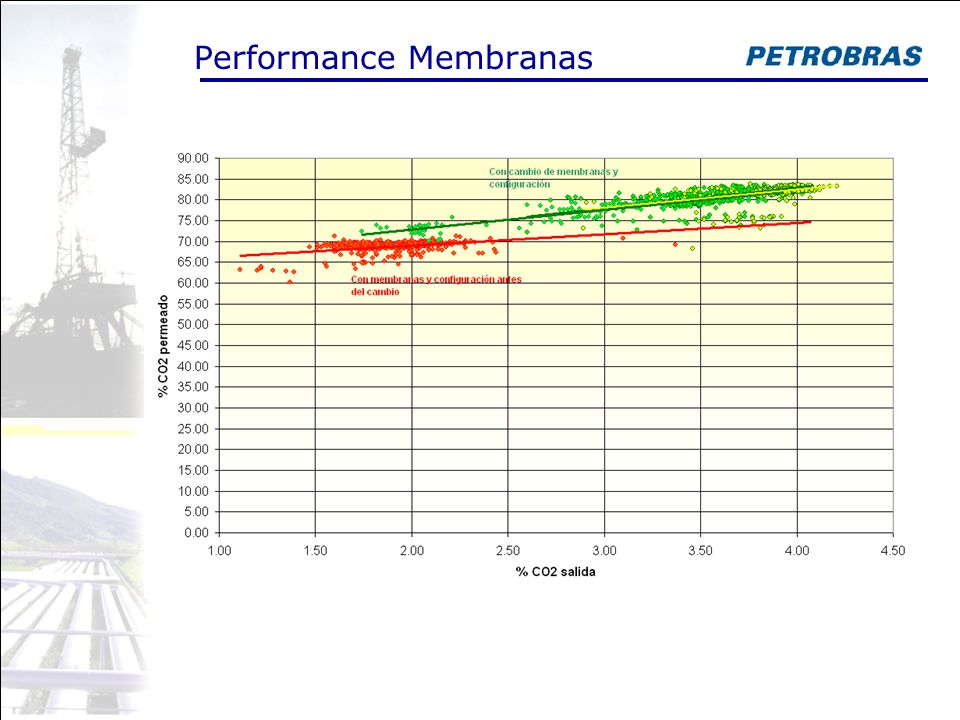

13 Performance Membranas

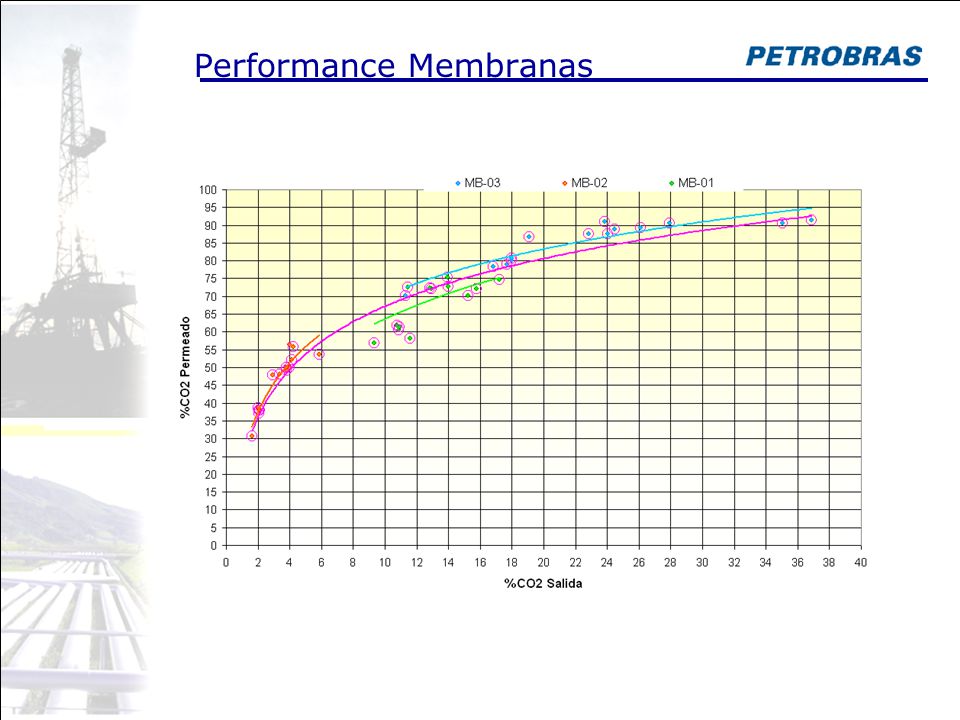

14 Performance Membranas

15 Permeability

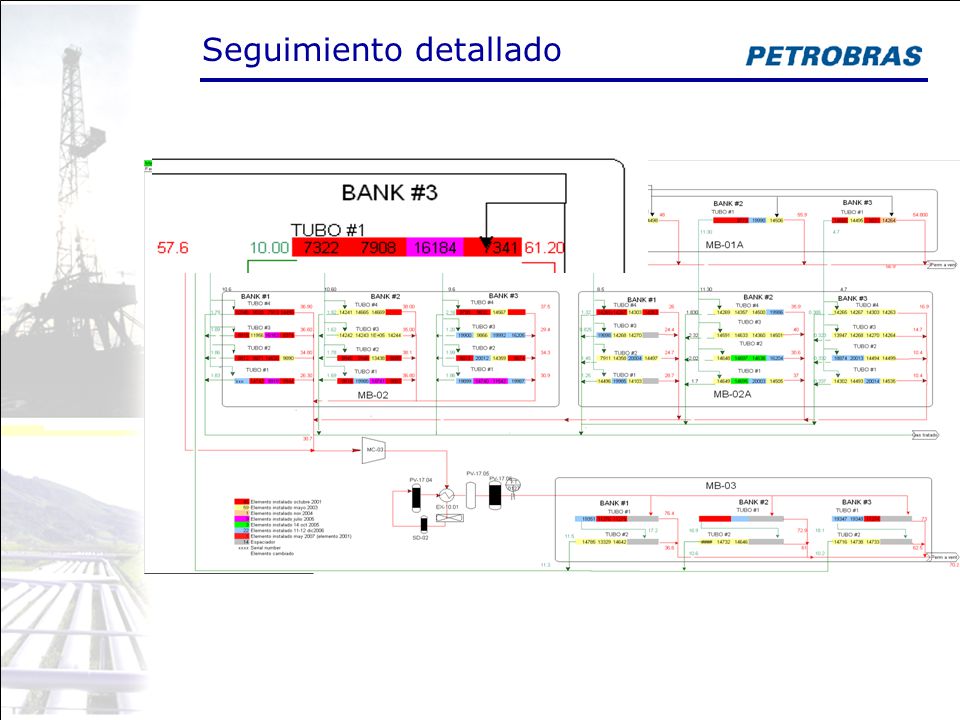

16 Seguimiento detallado

17 Optimización

18 Cambio estratégico de membranas
Optimización de configuración Optimización de balance de CO2

19 Configuración antes del cambio
CO2 residual + alto CO2 Permeado + bajo hs en servicio

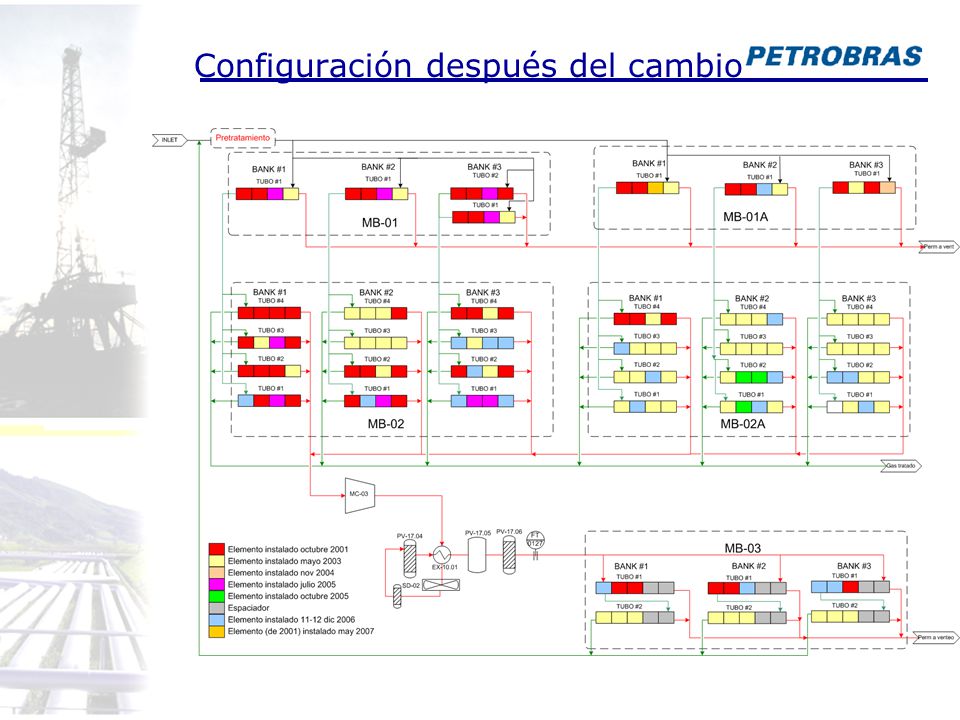

20 Configuración después del cambio

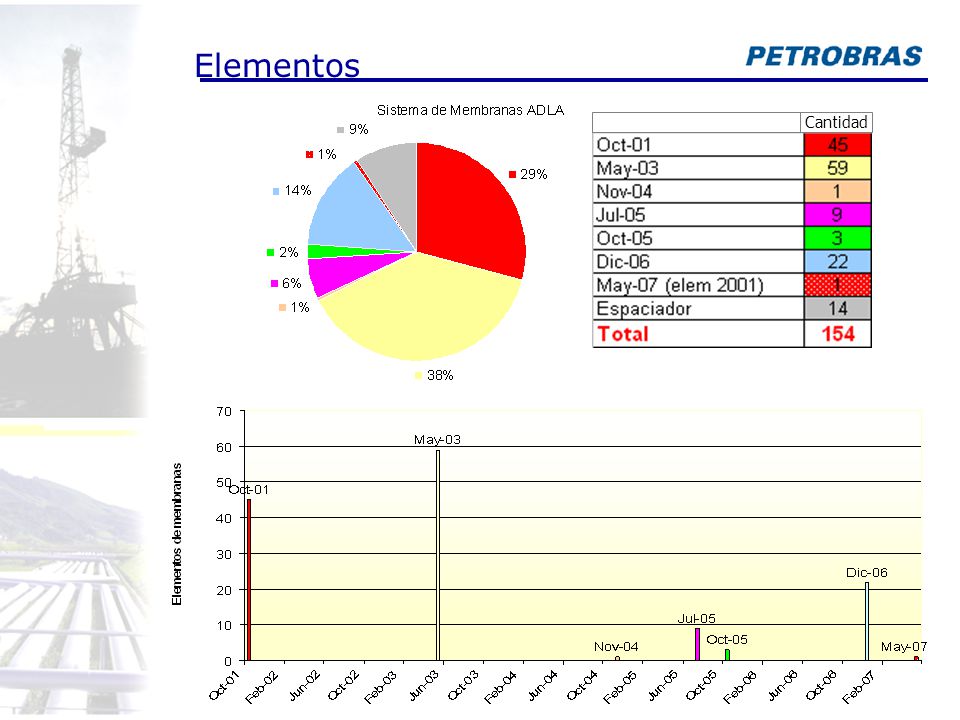

21 Elementos Cantidad

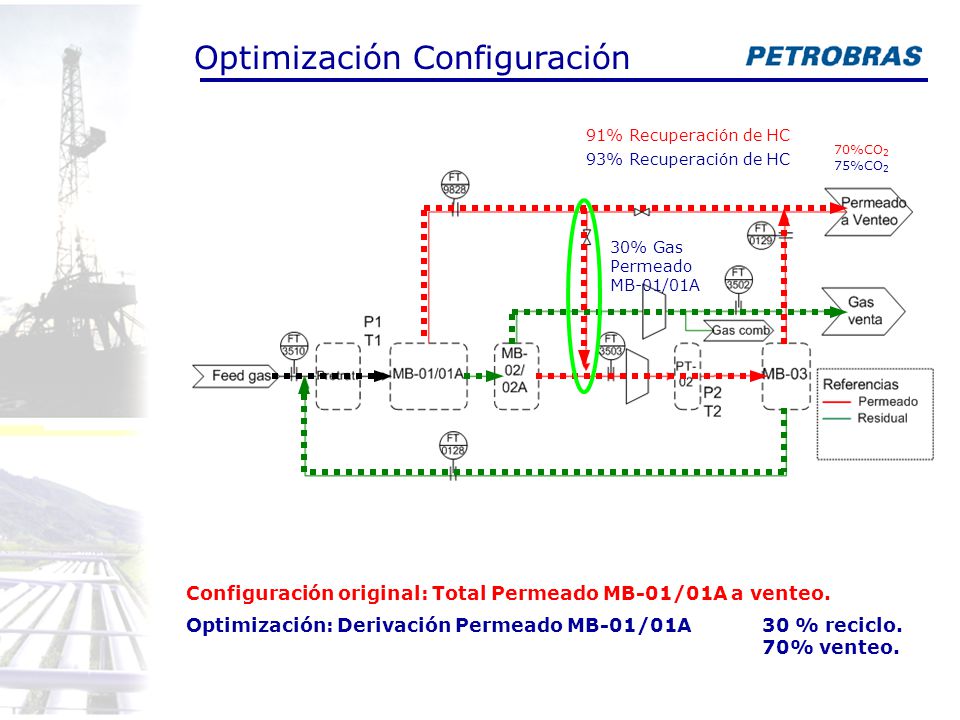

22 Optimización Configuración
91% Recuperación de HC 70%CO2 93% Recuperación de HC 75%CO2 30% Gas Permeado MB-01/01A Configuración original: Total Permeado MB-01/01A a venteo. Optimización: Derivación Permeado MB-01/01A 30 % reciclo % venteo.

23 Venteo total membranas
Tendencia Gas ingreso a planta %CO2 Permeado Venteo total membranas %CO2 salida Planta Cambio de membranas Optimización de sistema membranas Enero 2007 Ajuste %CO2 salida ADLA por dilución con El Mangrullo Ingreso ADLA-10

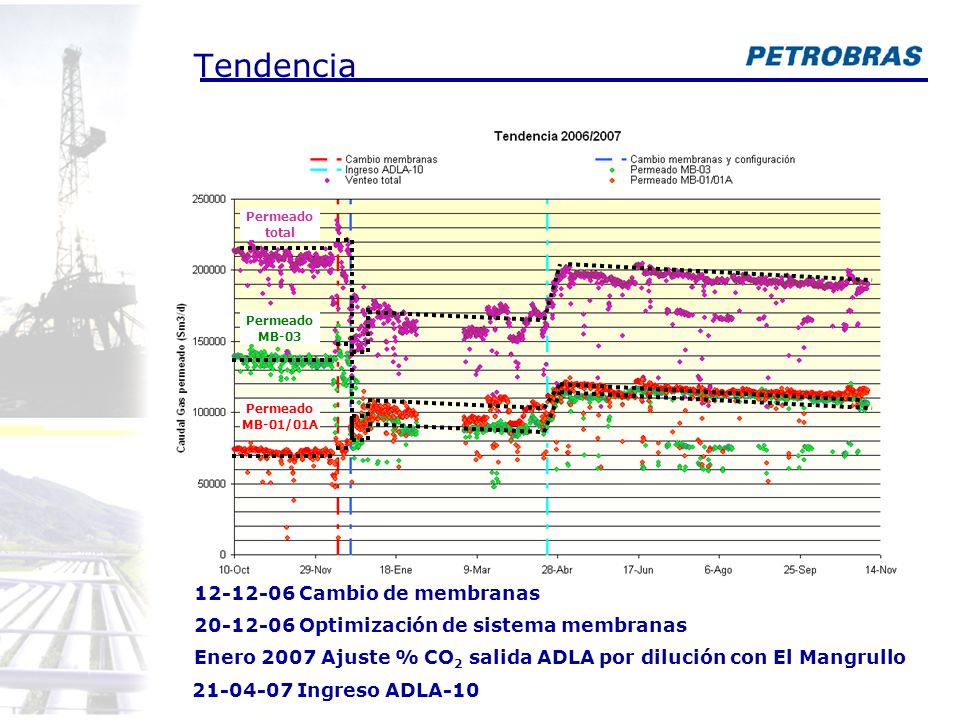

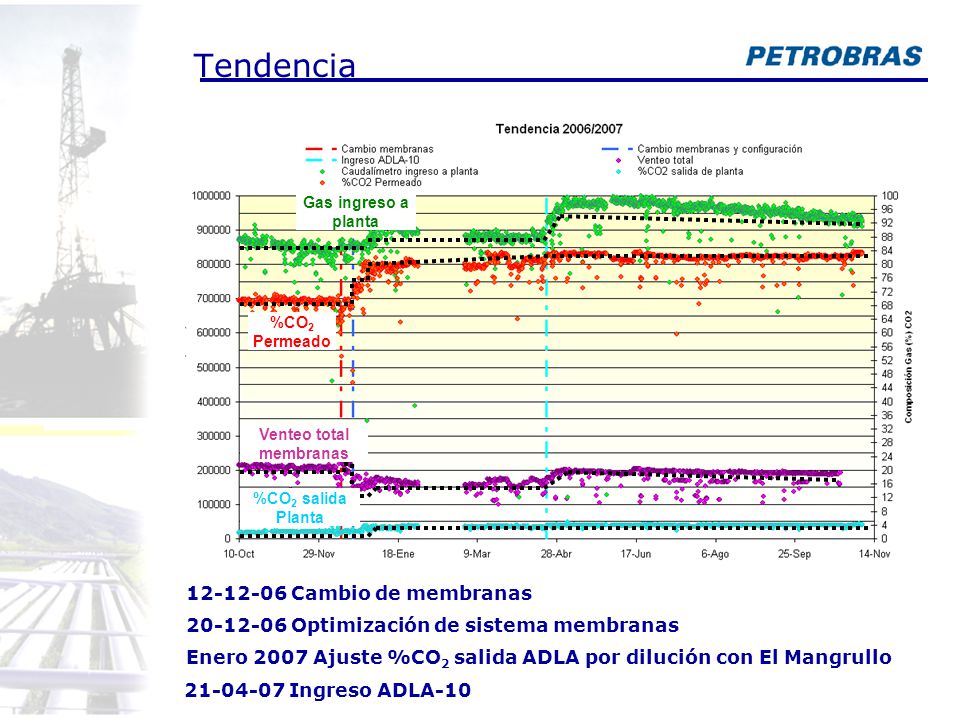

24 Tendencia 12-12-06 Cambio de membranas
Permeado total Permeado MB-03 Permeado MB-01/01A Cambio de membranas Optimización de sistema membranas Enero 2007 Ajuste % CO2 salida ADLA por dilución con El Mangrullo Ingreso ADLA-10

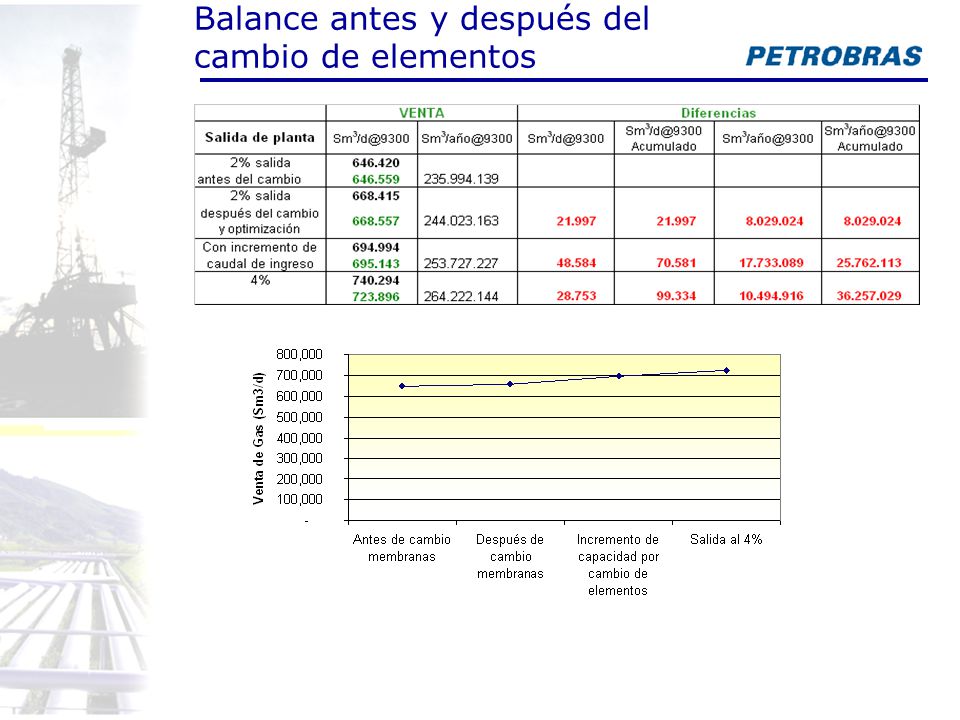

25 Balance antes y después del cambio de elementos

26 Performance Membranas

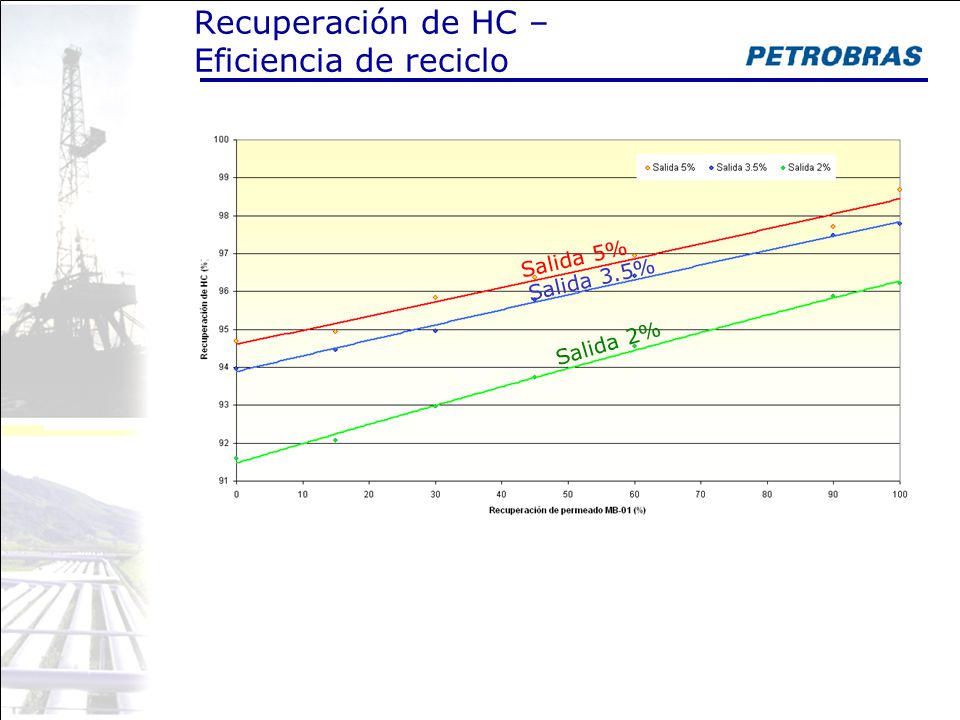

27 Recuperación de HC – Eficiencia de reciclo
Salida 5% Salida 3.5% Salida 2%

28 Balance antes y después del cambio de elementos

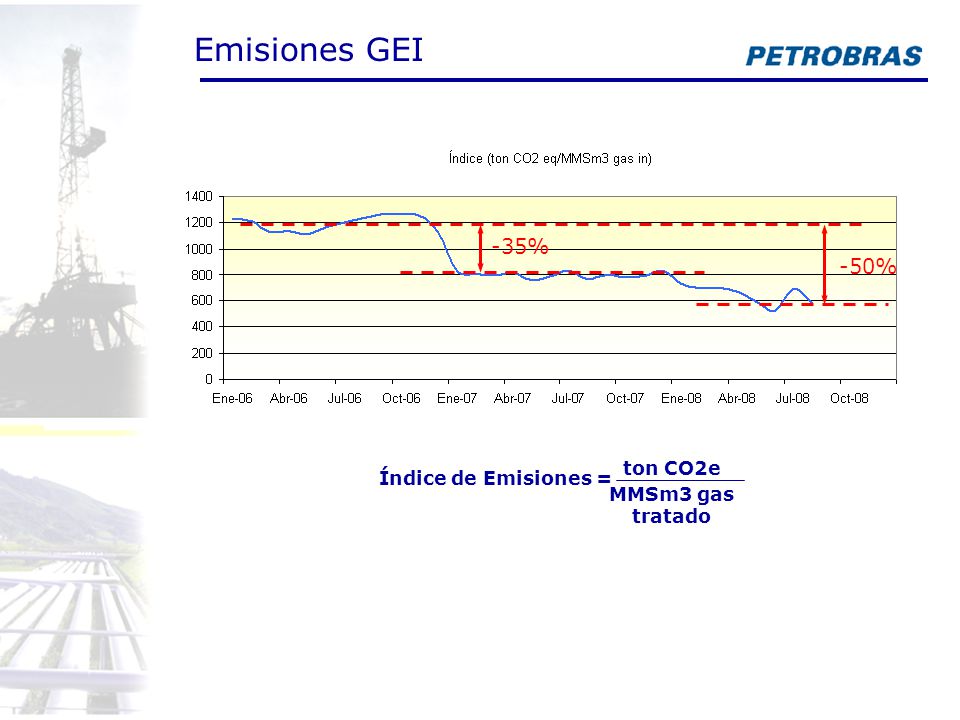

29 Emisiones GEI -35% -50% ton CO2e Índice de Emisiones =
MMSm3 gas tratado

30 Estrategia de Análisis y Seguimiento Excelentes Resultados
Conclusión Elaboración de un plan de seguimiento y análisis del sistema. CO2 salida CO2 Permeado Recuperación HC Eficiencia Reciclo Recuperación HC Temperatura Permeability Presión Parcial Permeability Optimización de parámetros y configuración – MEJORA CONTINUA OPEX > 50% de ahorro en membranas Gas de venta + 8% Estrategia de Análisis y Seguimiento Excelentes Resultados Sistemática De operaciones Elaboración de procedimientos

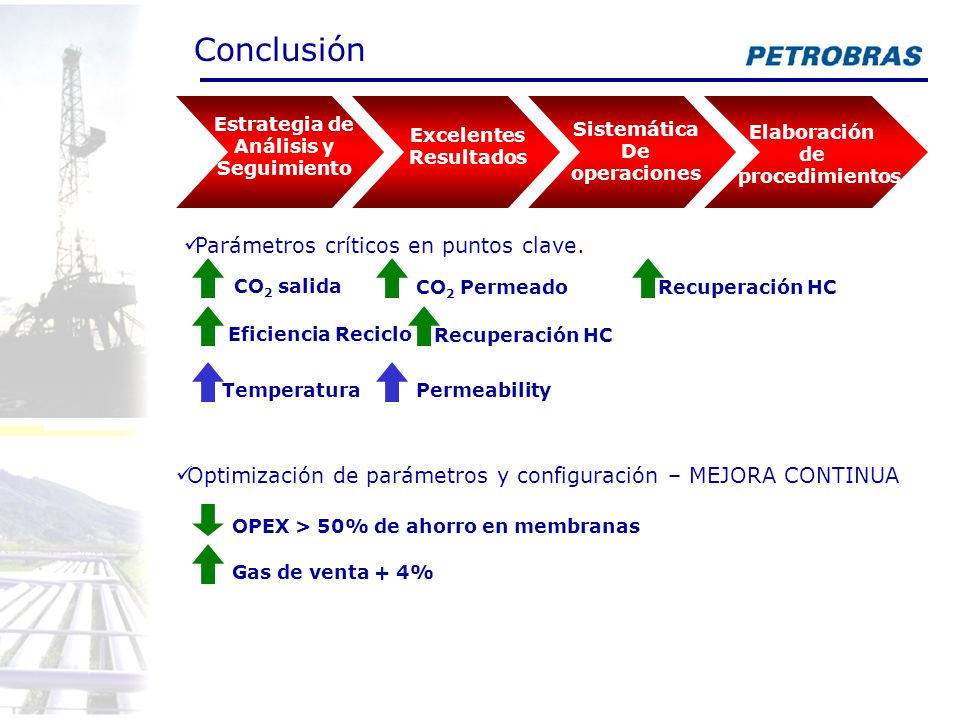

31 Excelentes Resultados Estrategia de Análisis y Seguimiento
Conclusión Optimización de parámetros y configuración – MEJORA CONTINUA Gas de venta + 4% Excelentes Resultados OPEX > 50% de ahorro en membranas Parámetros críticos en puntos clave. CO2 salida CO2 Permeado Recuperación HC Temperatura Permeability Presión Parcial Estrategia de Análisis y Seguimiento Eficiencia Reciclo Sistemática De operaciones Elaboración de procedimientos

32 MUCHAS GRACIAS POR VUESTRA ATENCIÓN
Equipo de trabajo Ricardo Olmedo – Jefe de Planta ADLA Oscar Valdez – Supervisor de Planta ADLA José Sinner – Supervisor de Operaciones ADLA Sector Operaciones Sector Mantenimiento Sector Laboratorio MUCHAS GRACIAS POR VUESTRA ATENCIÓN

33 MUCHAS GRACIAS POR VUESTRA ATENCIÓN

34 PREGUNTAS. valeria. capitanich@petrobras. com claudio
PREGUNTAS?

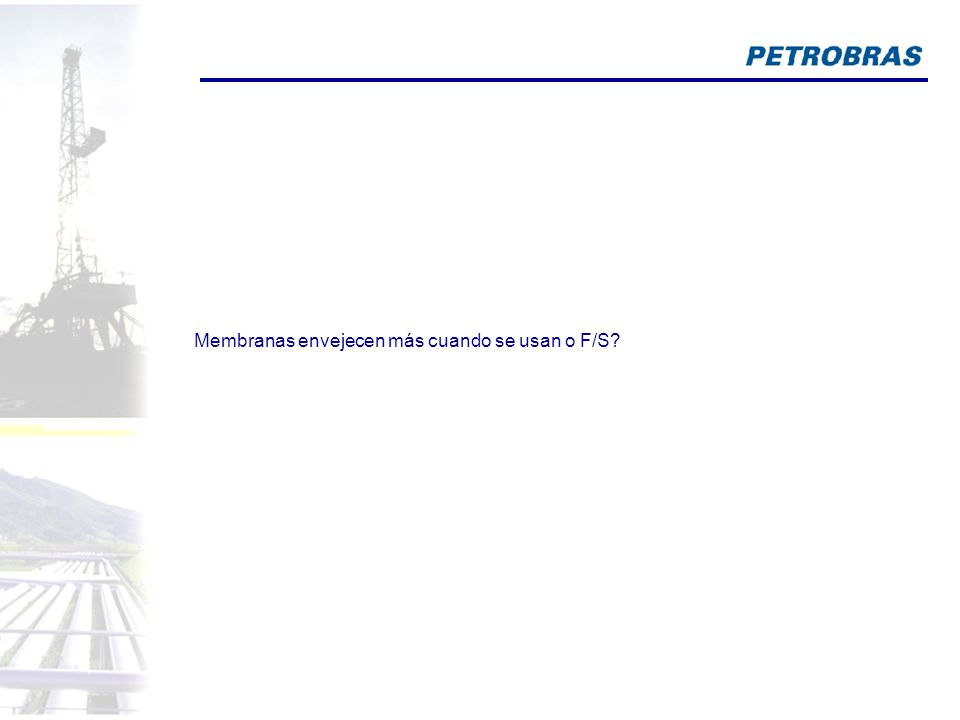

35 Membranas envejecen más cuando se usan o F/S?
