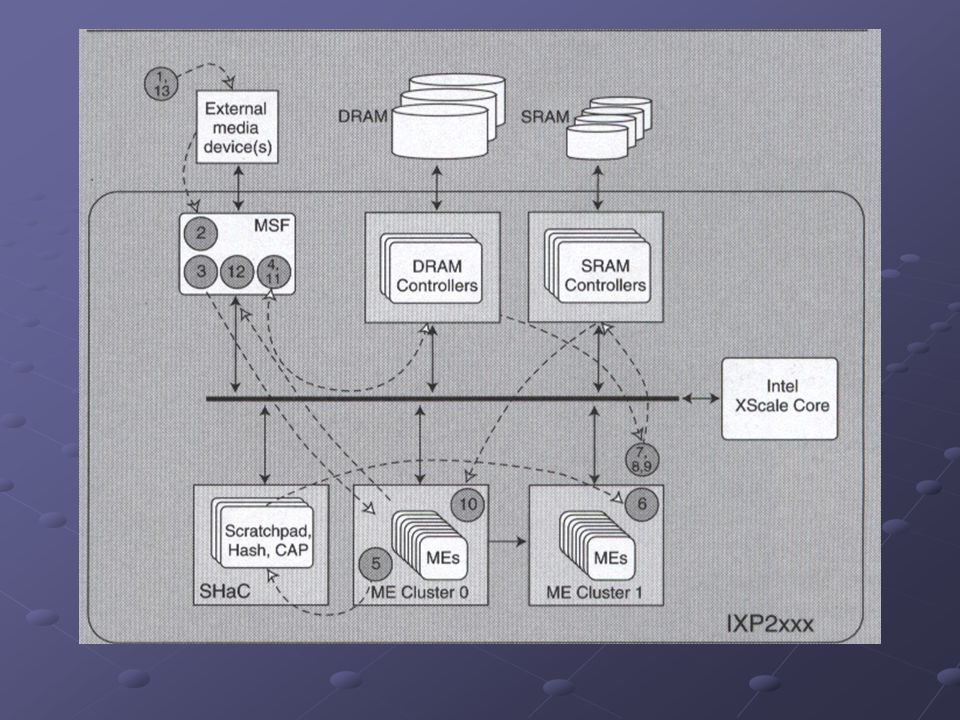

1 Recepción, Procesado, Transmisión Un día en la vida de un paquete SOP - EOP

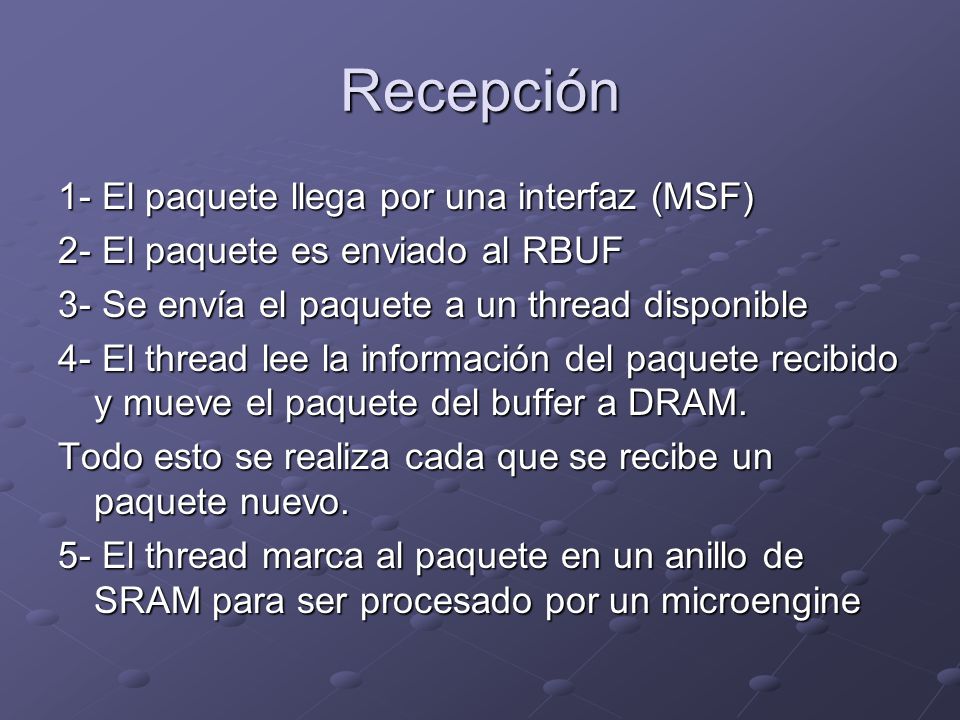

2 Recepción 1- El paquete llega por una interfaz (MSF) 2- El paquete es enviado al RBUF 3- Se envía el paquete a un thread disponible 4- El thread lee la información del paquete recibido y mueve el paquete del buffer a DRAM. Todo esto se realiza cada que se recibe un paquete nuevo. 5- El thread marca al paquete en un anillo de SRAM para ser procesado por un microengine

3

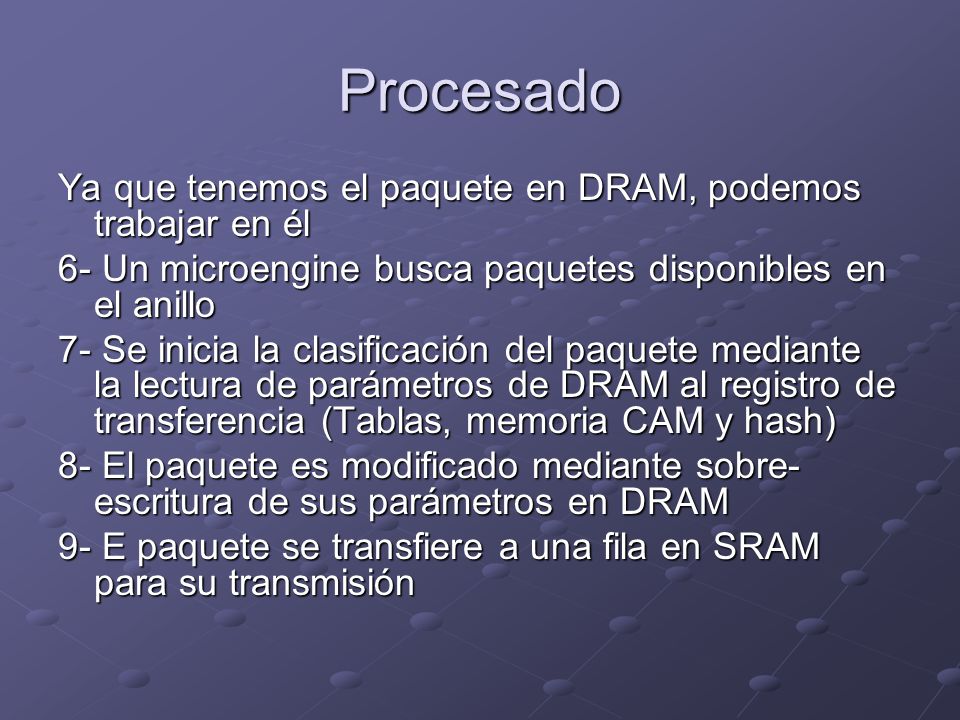

4 Procesado Ya que tenemos el paquete en DRAM, podemos trabajar en él 6- Un microengine busca paquetes disponibles en el anillo 7- Se inicia la clasificación del paquete mediante la lectura de parámetros de DRAM al registro de transferencia (Tablas, memoria CAM y hash) 8- El paquete es modificado mediante sobre- escritura de sus parámetros en DRAM 9- E paquete se transfiere a una fila en SRAM para su transmisión

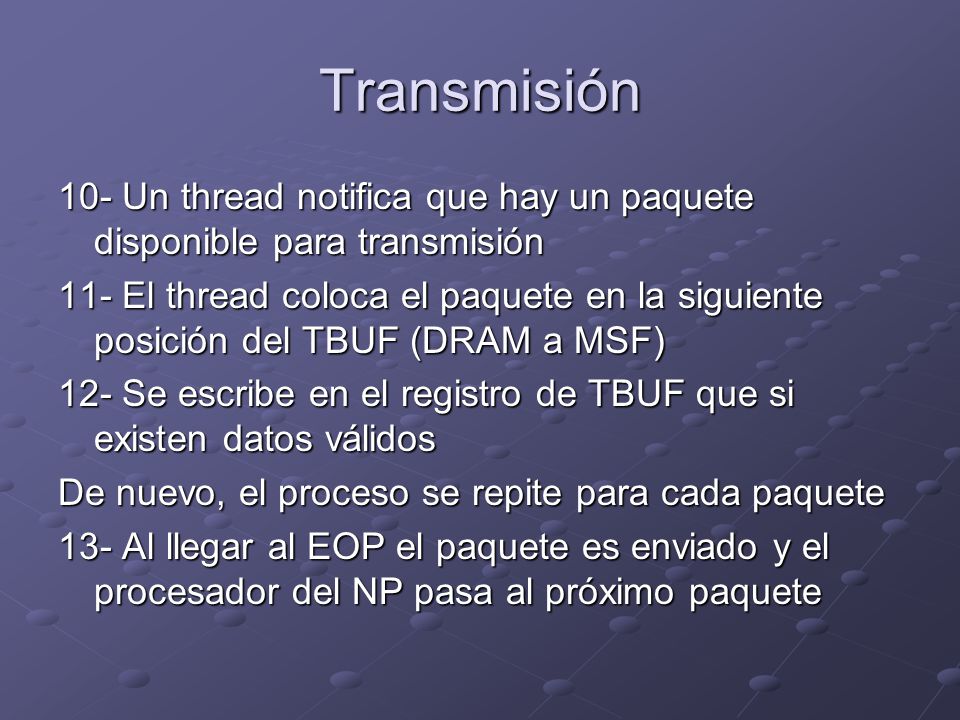

5 Transmisión 10- Un thread notifica que hay un paquete disponible para transmisión 11- El thread coloca el paquete en la siguiente posición del TBUF (DRAM a MSF) 12- Se escribe en el registro de TBUF que si existen datos válidos De nuevo, el proceso se repite para cada paquete 13- Al llegar al EOP el paquete es enviado y el procesador del NP pasa al próximo paquete
