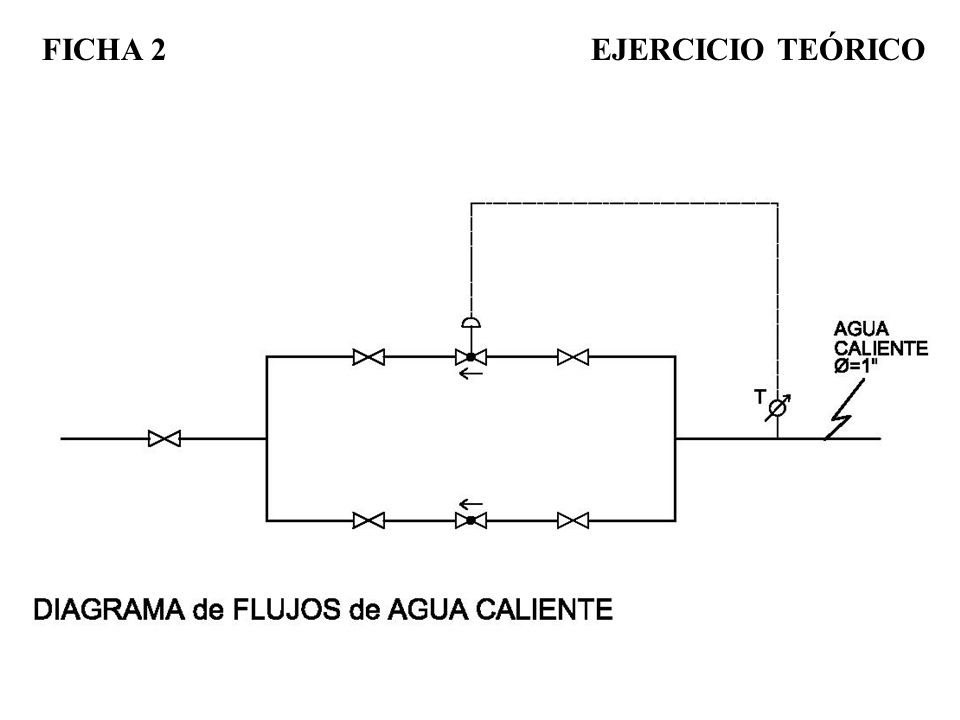

1 FICHA 2 EJERCICIO TEÓRICO

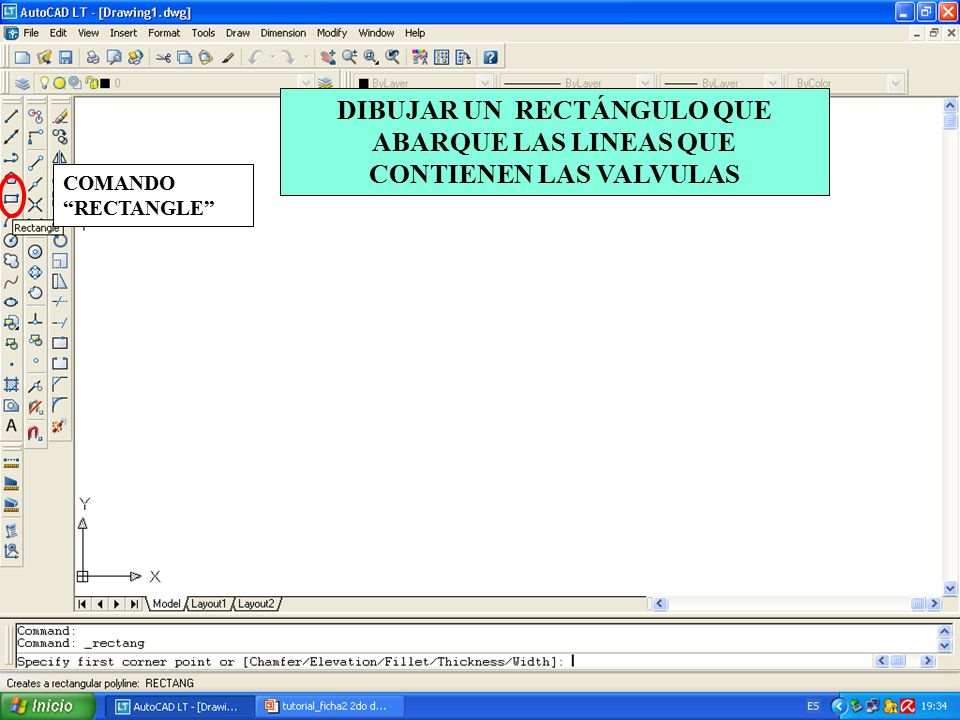

2 COMANDO “RECTANGLE” DIBUJAR UN RECTÁNGULO QUE ABARQUE LAS LINEAS QUE CONTIENEN LAS VALVULAS

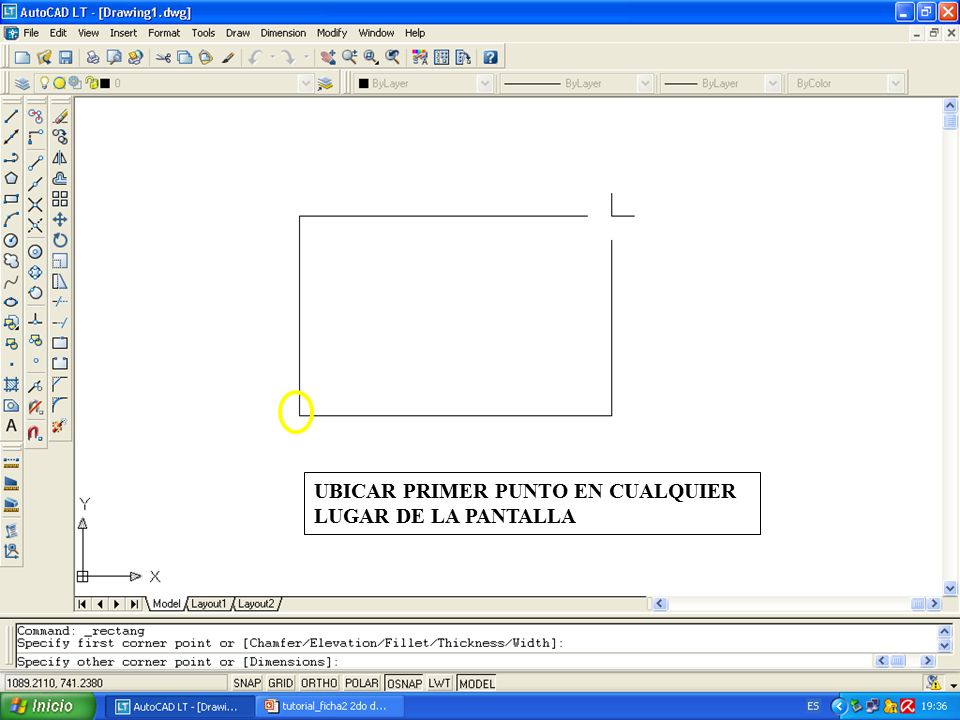

3 UBICAR PRIMER PUNTO EN CUALQUIER LUGAR DE LA PANTALLA

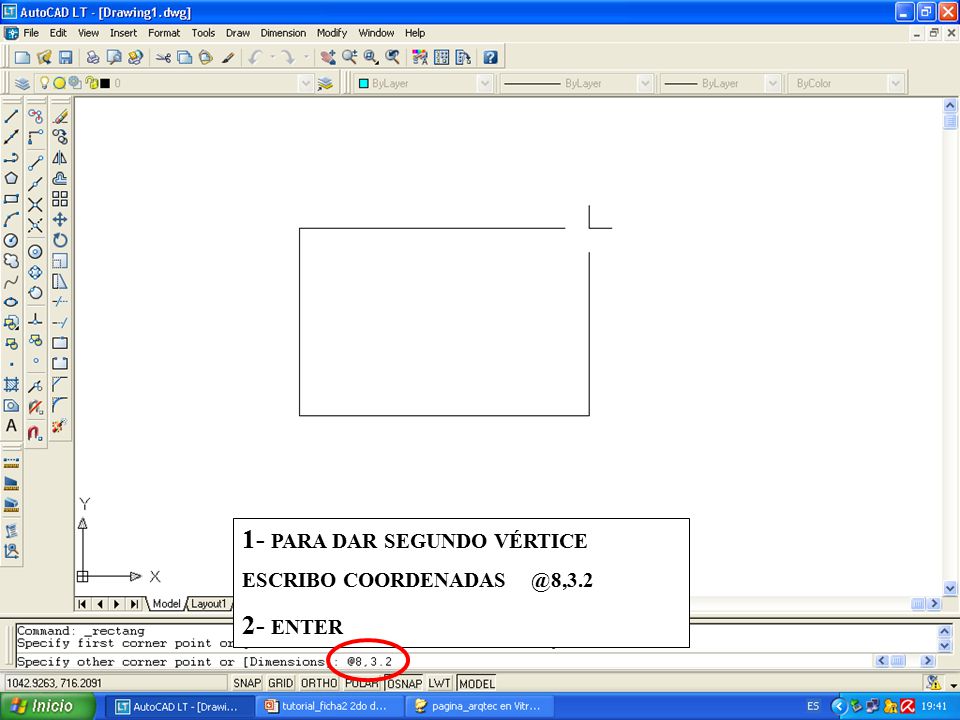

4 1- PARA DAR SEGUNDO VÉRTICE ESCRIBO COORDENADAS @8,3.2 2- ENTER

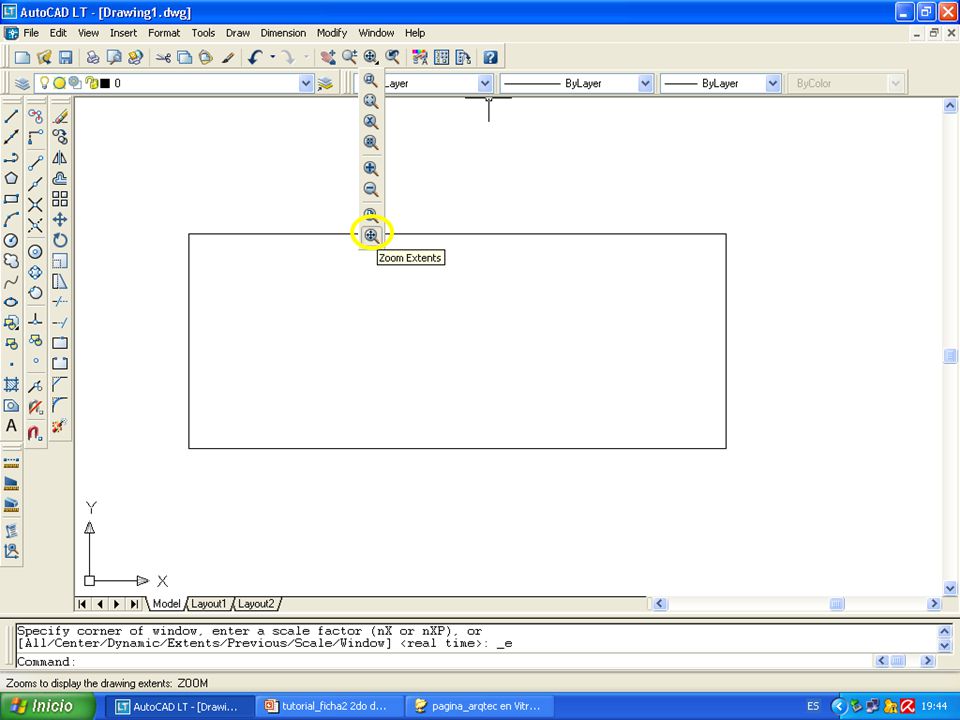

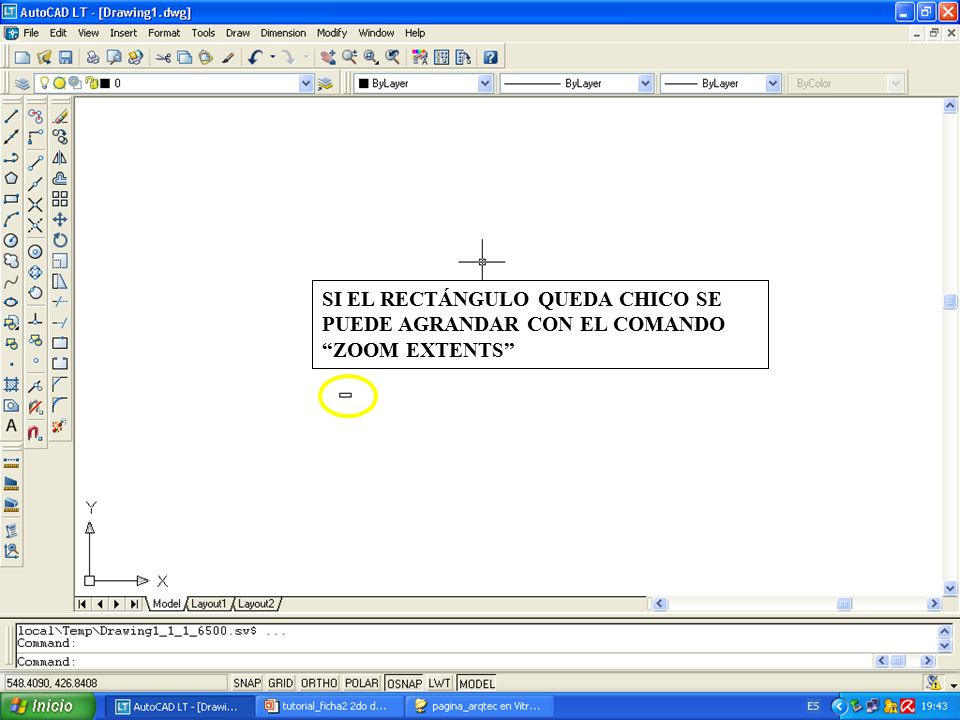

5 SI EL RECTÁNGULO QUEDA CHICO SE PUEDE AGRANDAR CON EL COMANDO “ZOOM EXTENTS”

6

7 1 – EJECUTO COMANDO OFFSET 2 – ESCRIBO LA DISTANCIA 4 3-- DOY ENTER (no es una coordenada) AHORA DIBUJAMOS UN RECTÁNGULO QUE ABARQUE TODO EL DIBUJO (incluyendo las dos líneas horizontales)

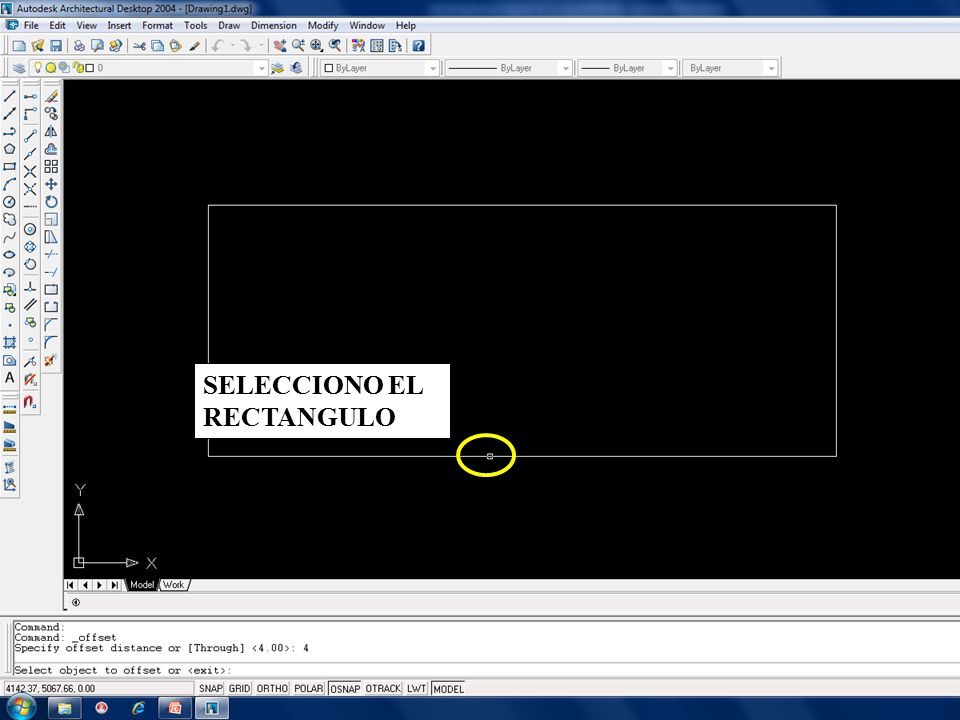

8 SELECCIONO EL RECTANGULO

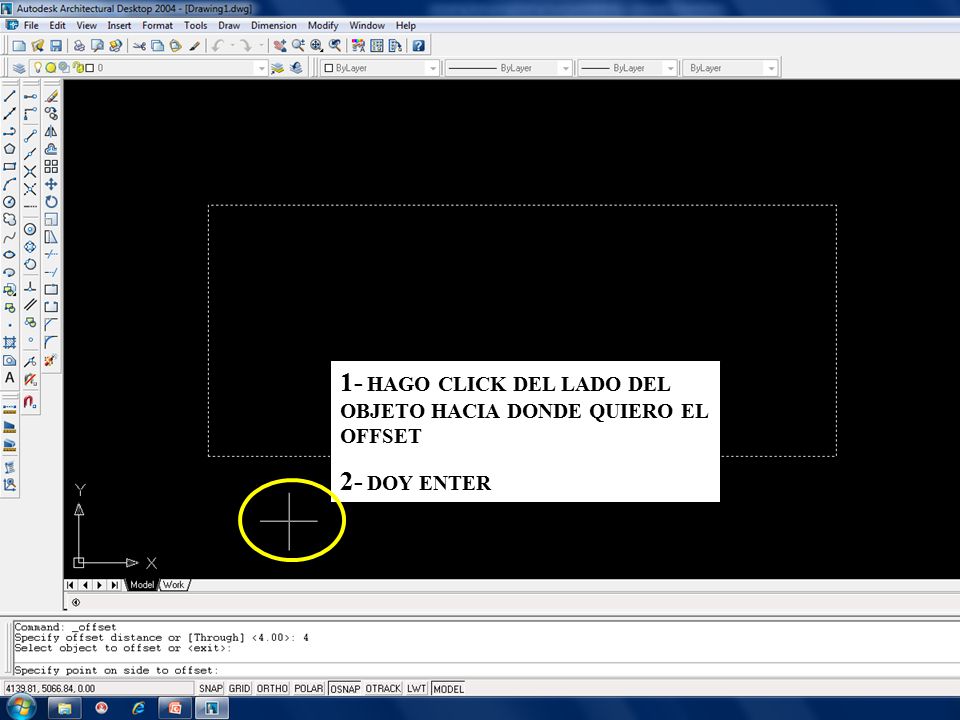

9 1- HAGO CLICK DEL LADO DEL OBJETO HACIA DONDE QUIERO EL OFFSET 2- DOY ENTER

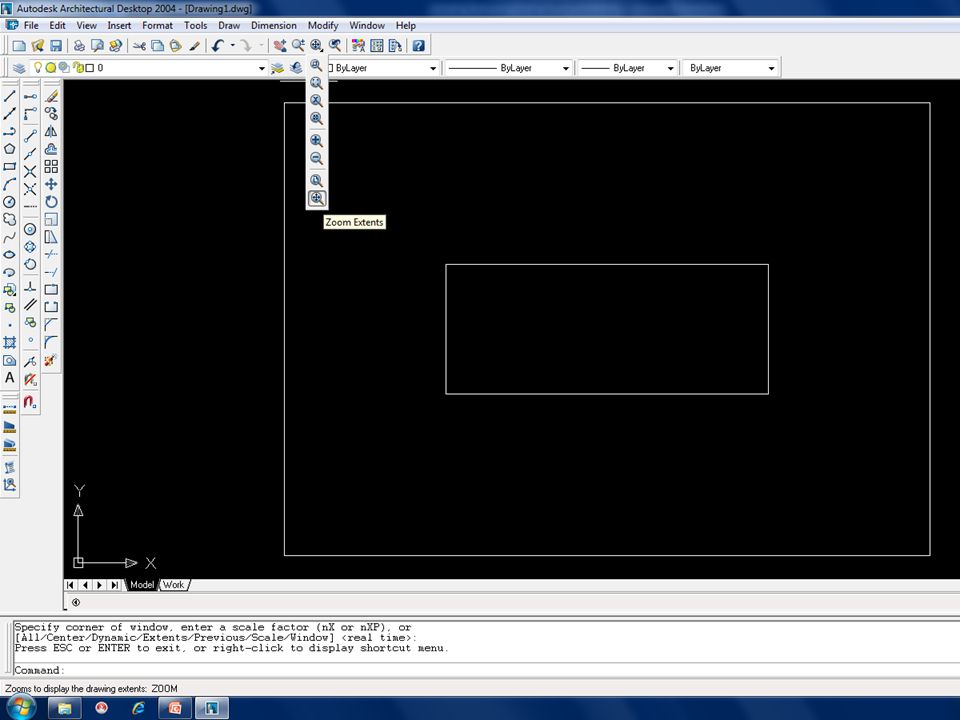

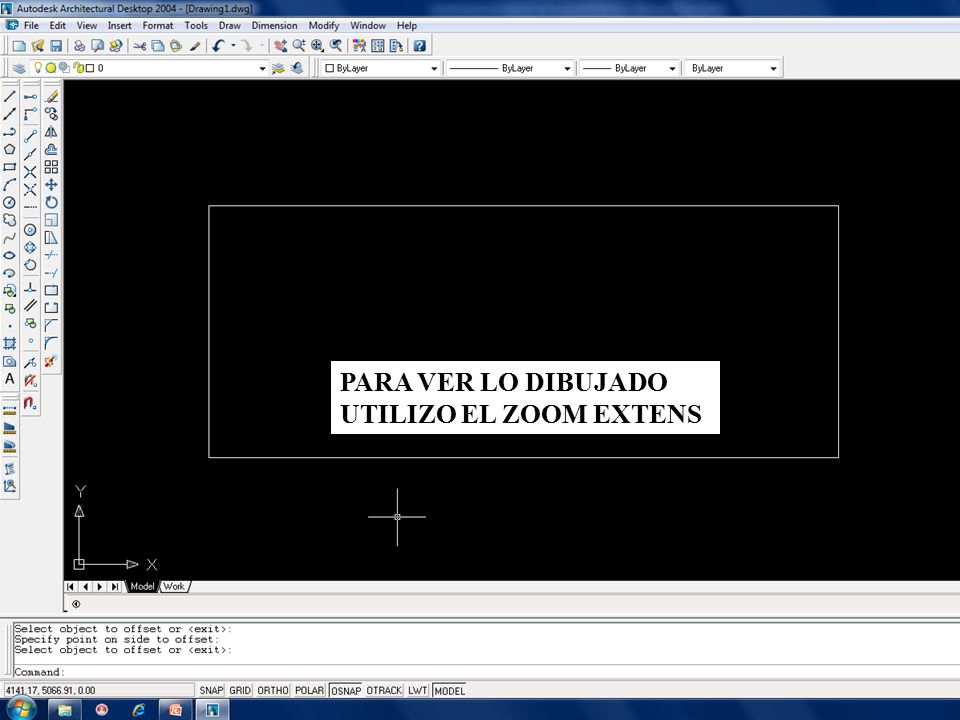

10 PARA VER LO DIBUJADO UTILIZO EL ZOOM EXTENS

11

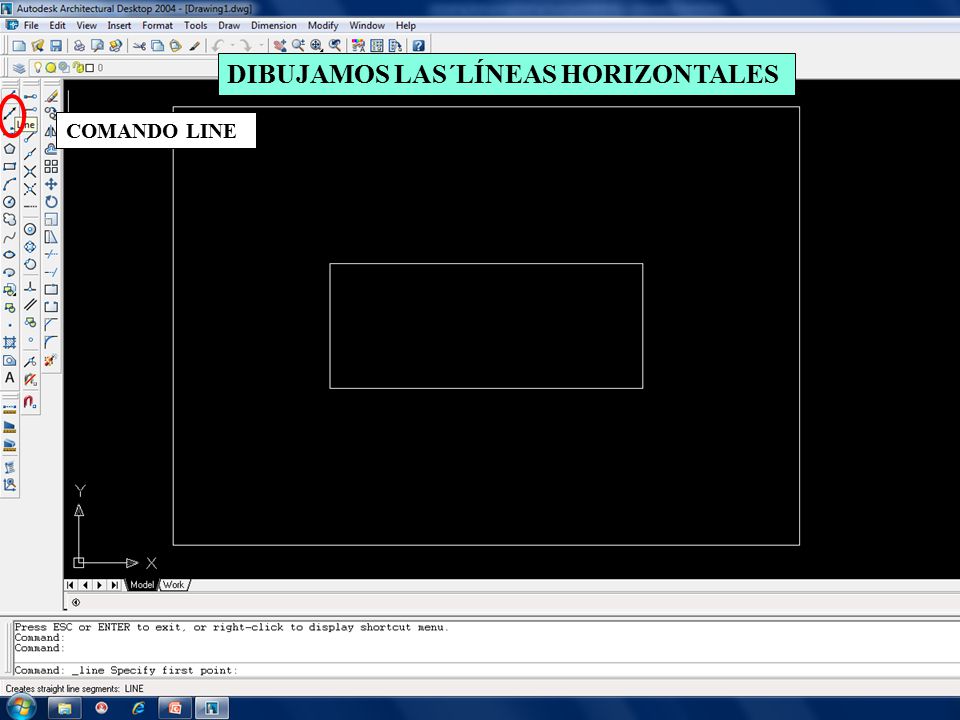

12 COMANDO LINE DIBUJAMOS LAS´LÍNEAS HORIZONTALES

13 COMANDO MIDPOINT

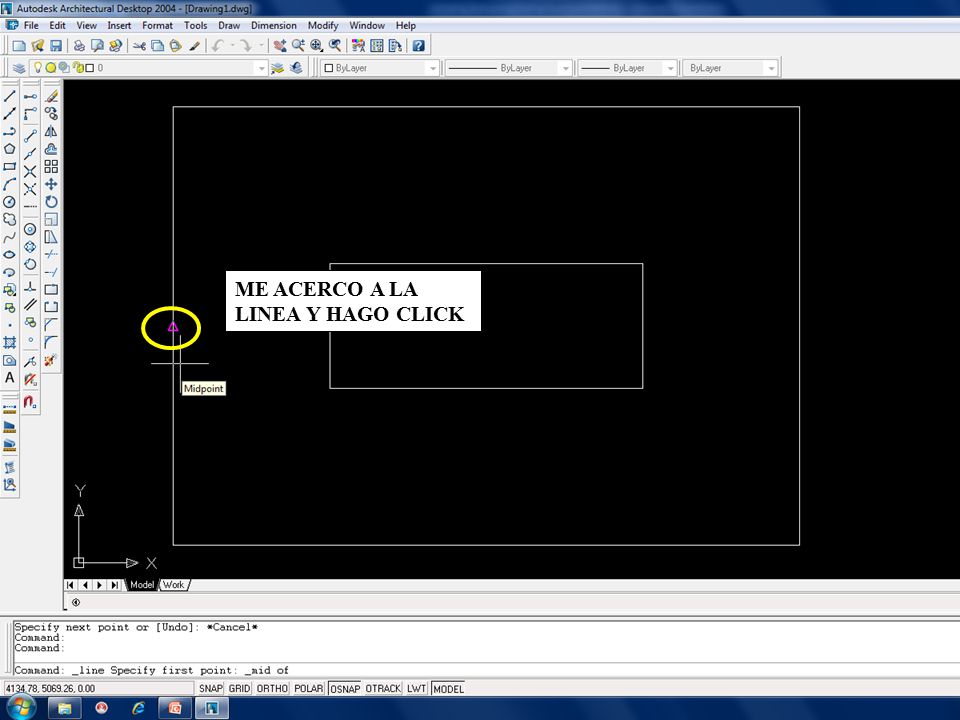

14 ME ACERCO A LA LINEA Y HAGO CLICK

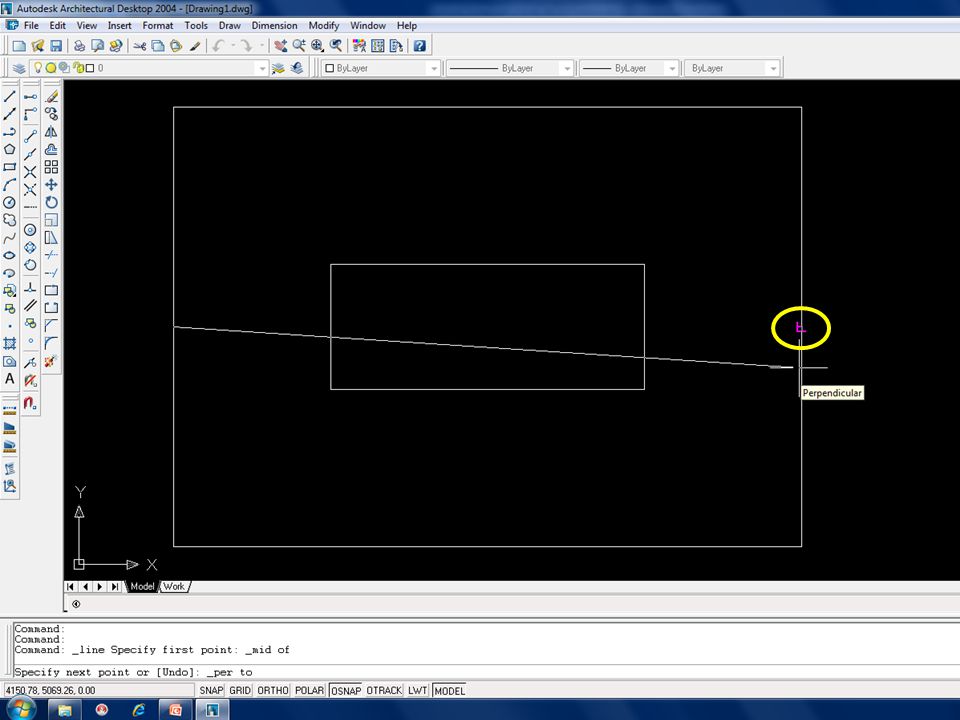

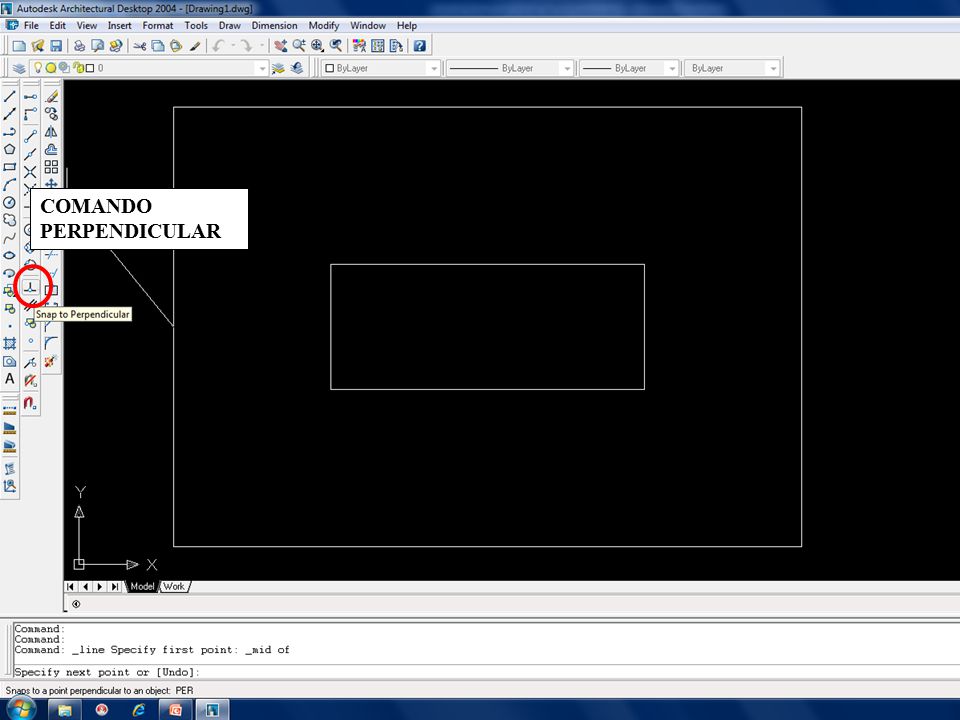

15 COMANDO PERPENDICULAR

16 ME ACERCO A LA LINEA OPUESTA Y HAGO CLICK

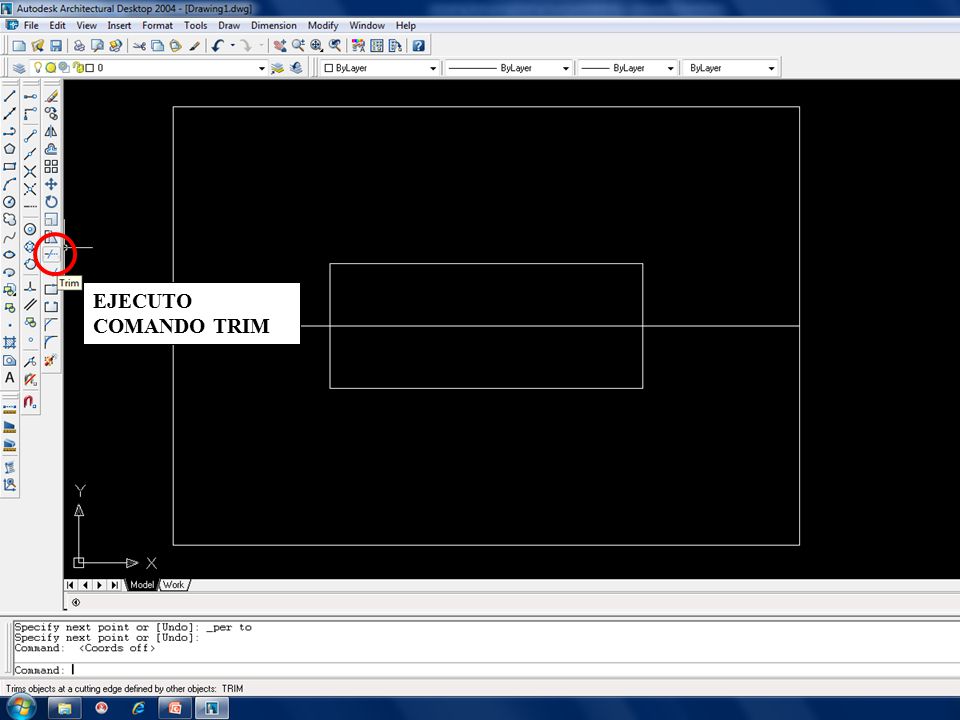

17 EJECUTO COMANDO TRIM

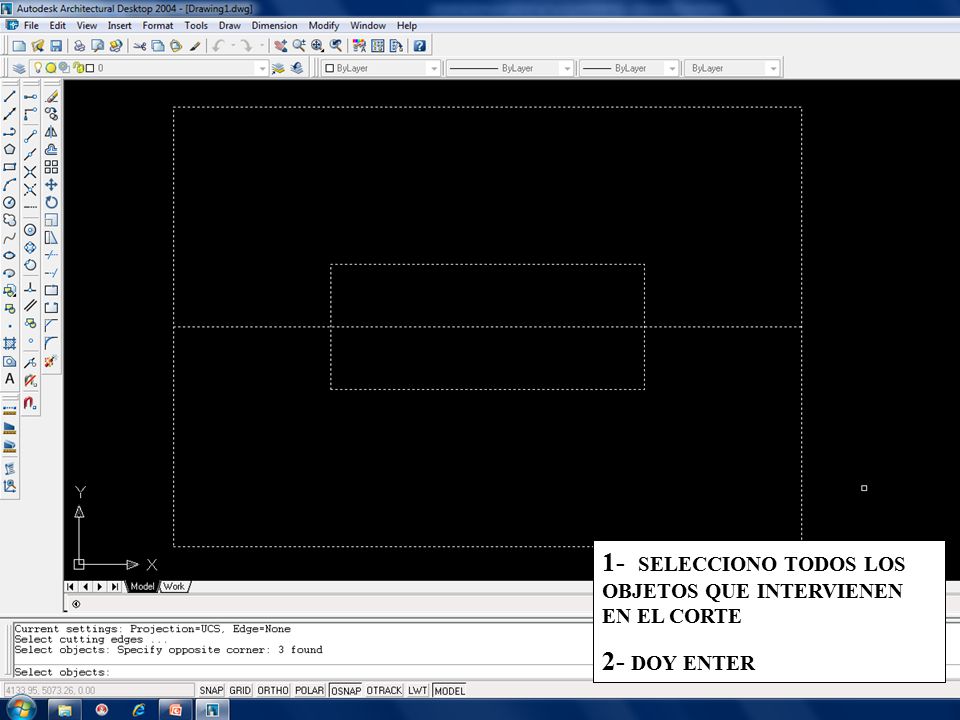

18 1- SELECCIONO TODOS LOS OBJETOS QUE INTERVIENEN EN EL CORTE 2- DOY ENTER

19 1- HAGO CLICK SOBRE LOS OBJETOS A CORTAR 2- DOY ENTER

20 BORRO EL RECTÁNGULO EXTERIOR 1 - selecciono el rectángulo a eliminar 2 – tecla suprimir

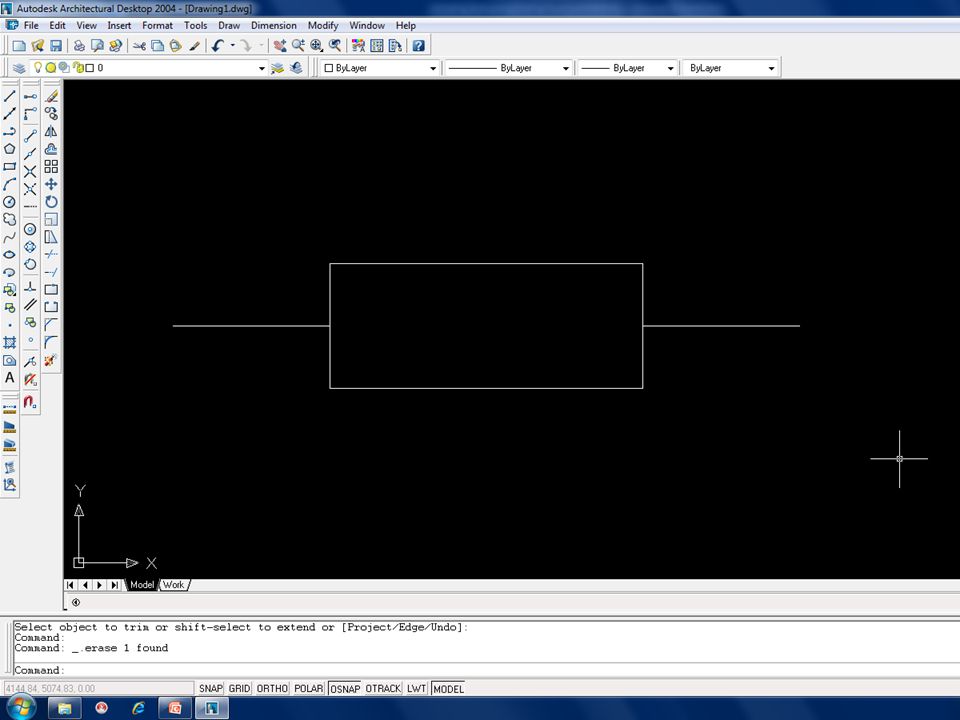

21

22 DIBUJAMOS UNA VÁLVULA 1 – Comando rectángulo 2 – Ubico primer punto en cualquier sitio de la pantalla 3 – Doy las coordenadas que tendrá la válvula @0.6,0.3 4 – Doy enter

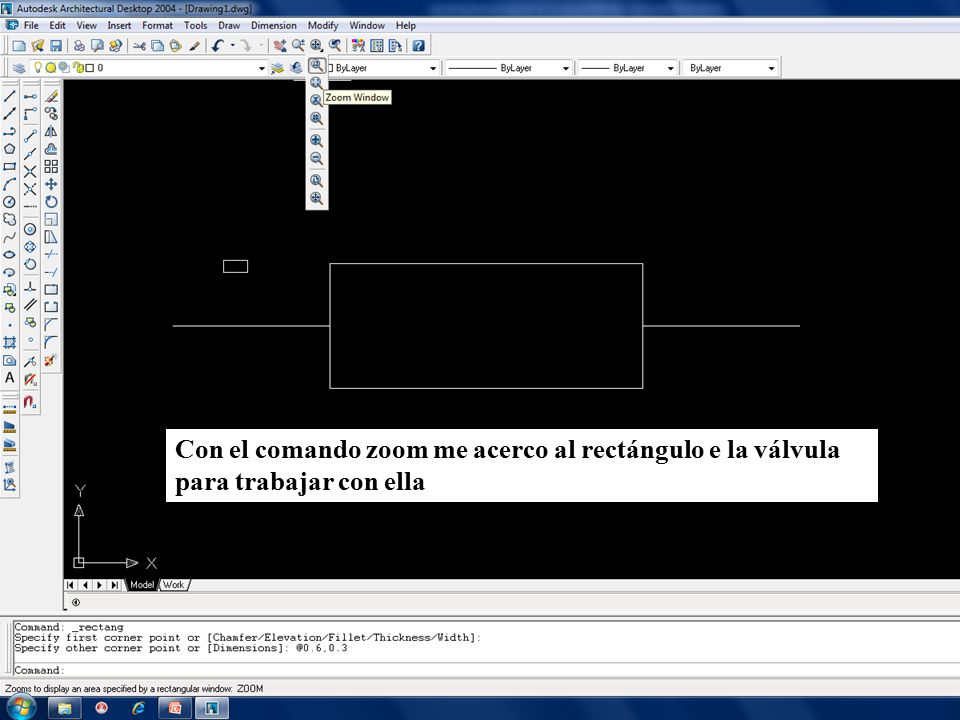

23 Con el comando zoom me acerco al rectángulo e la válvula para trabajar con ella

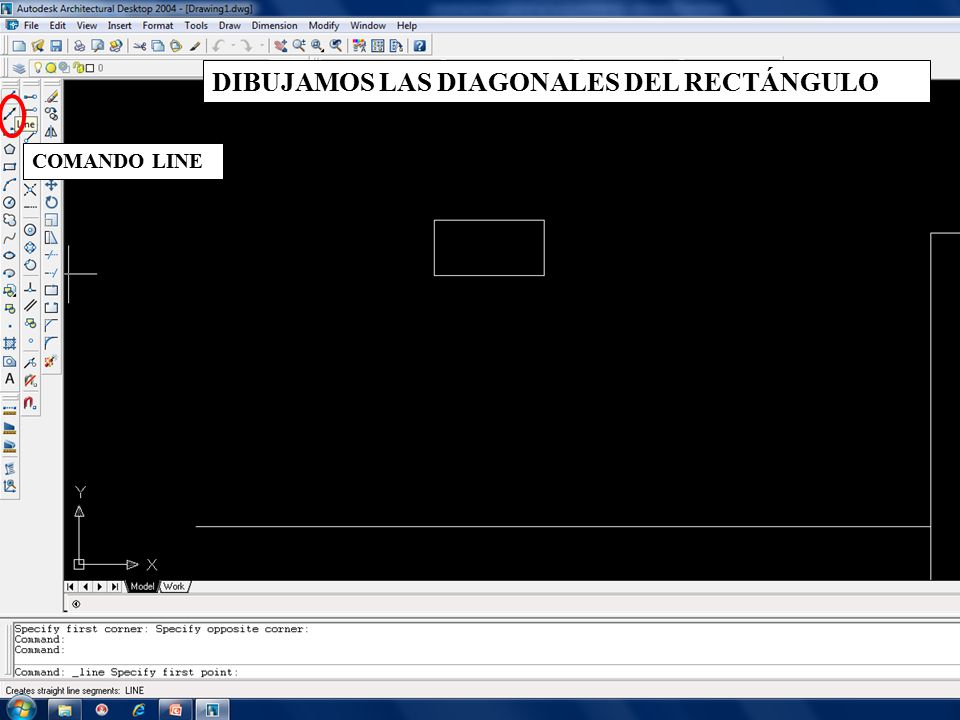

24 COMANDO LINE DIBUJAMOS LAS DIAGONALES DEL RECTÁNGULO

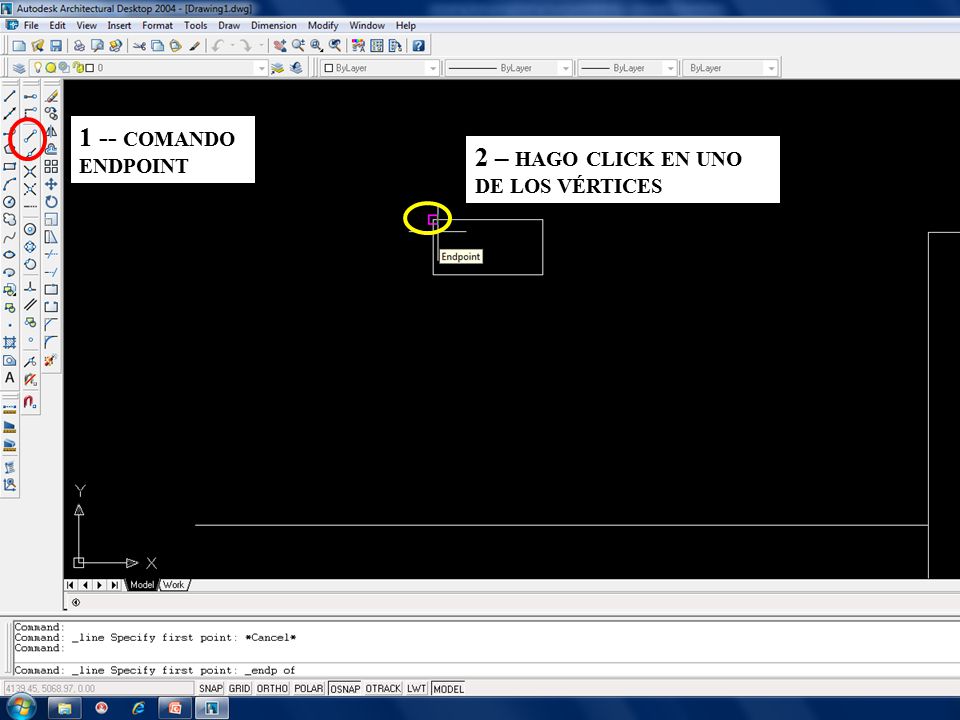

25 1 -- COMANDO ENDPOINT 2 – HAGO CLICK EN UNO DE LOS VÉRTICES

26 1 - COMANDO ENDPOINT 2 – HAGO CLICK EN EL VÉRTICE OPUESTO

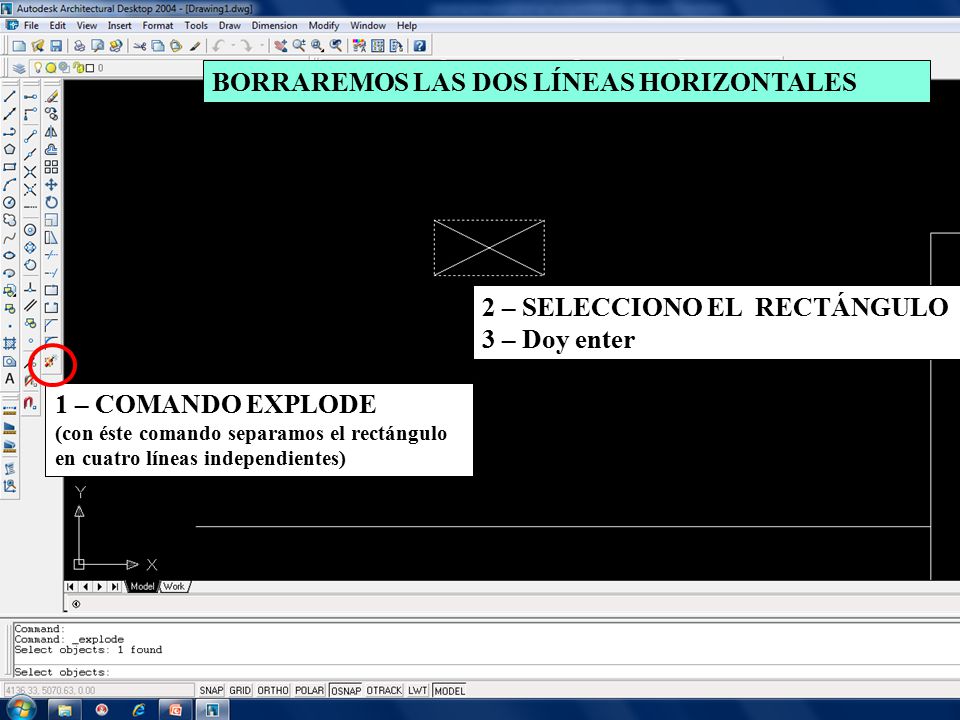

27 BORRAREMOS LAS DOS LÍNEAS HORIZONTALES 1 – COMANDO EXPLODE (con éste comando separamos el rectángulo en cuatro líneas independientes) 2 – SELECCIONO EL RECTÁNGULO 3 – Doy enter

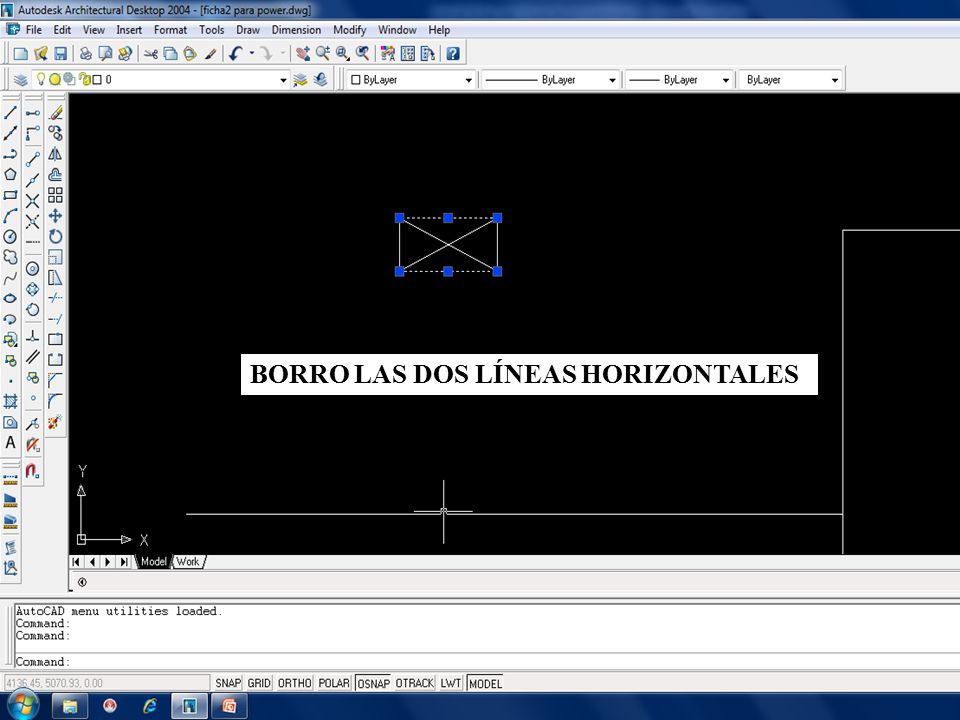

28 BORRO LAS DOS LÍNEAS HORIZONTALES

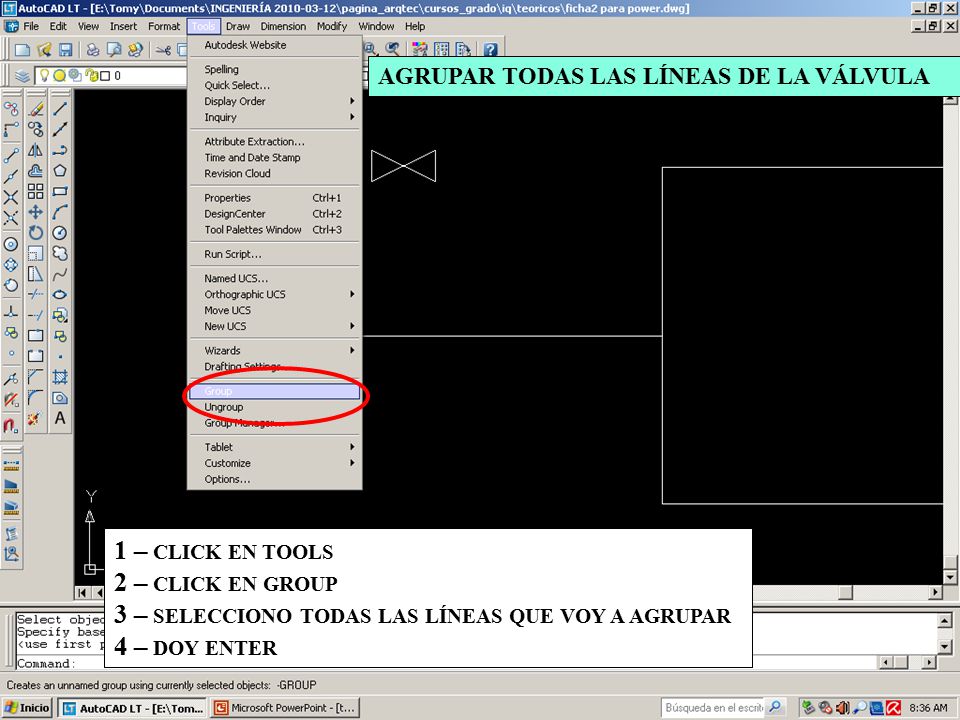

29 AGRUPAR TODAS LAS LÍNEAS DE LA VÁLVULA 1 – CLICK EN TOOLS 2 – CLICK EN GROUP 3 – SELECCIONO TODAS LAS LÍNEAS QUE VOY A AGRUPAR 4 – DOY ENTER

30 1 – COMANDO MOVE 2 – SELECCIONO LA VÁLVULA 3 – DOY ENTER

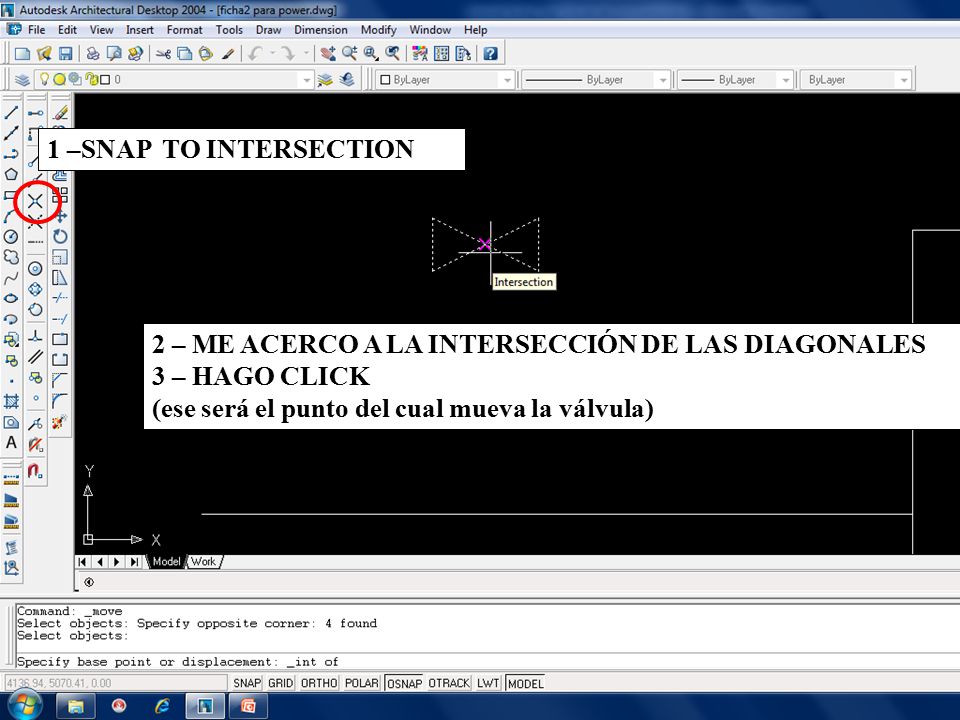

31 1 –SNAP TO INTERSECTION 2 – ME ACERCO A LA INTERSECCIÓN DE LAS DIAGONALES 3 – HAGO CLICK (ese será el punto del cual mueva la válvula)

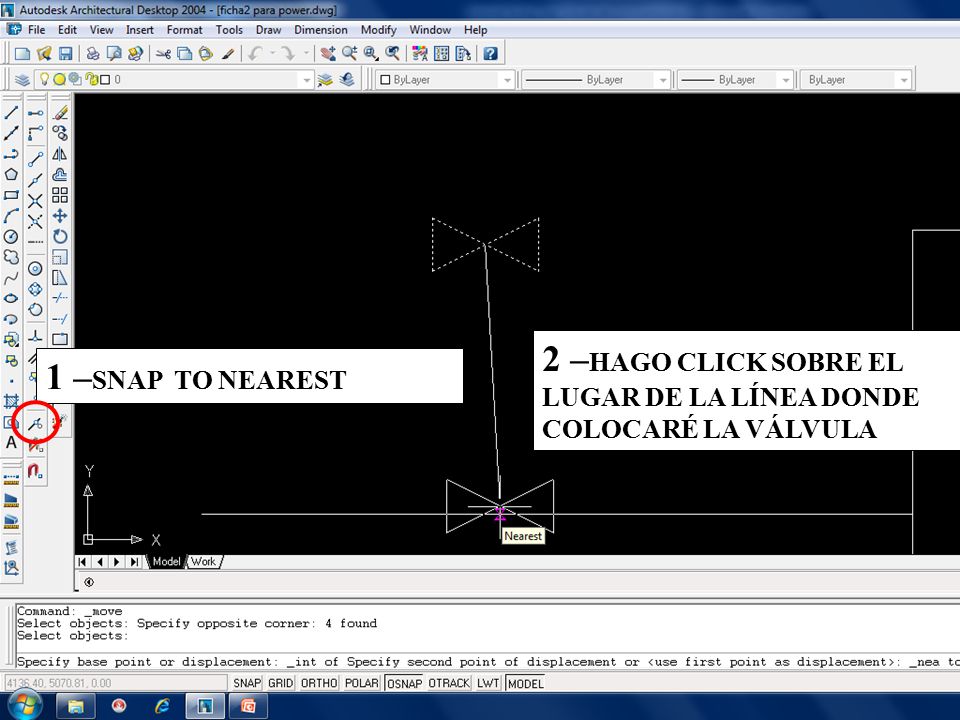

32 1 – SNAP TO NEAREST 2 – HAGO CLICK SOBRE EL LUGAR DE LA LÍNEA DONDE COLOCARÉ LA VÁLVULA

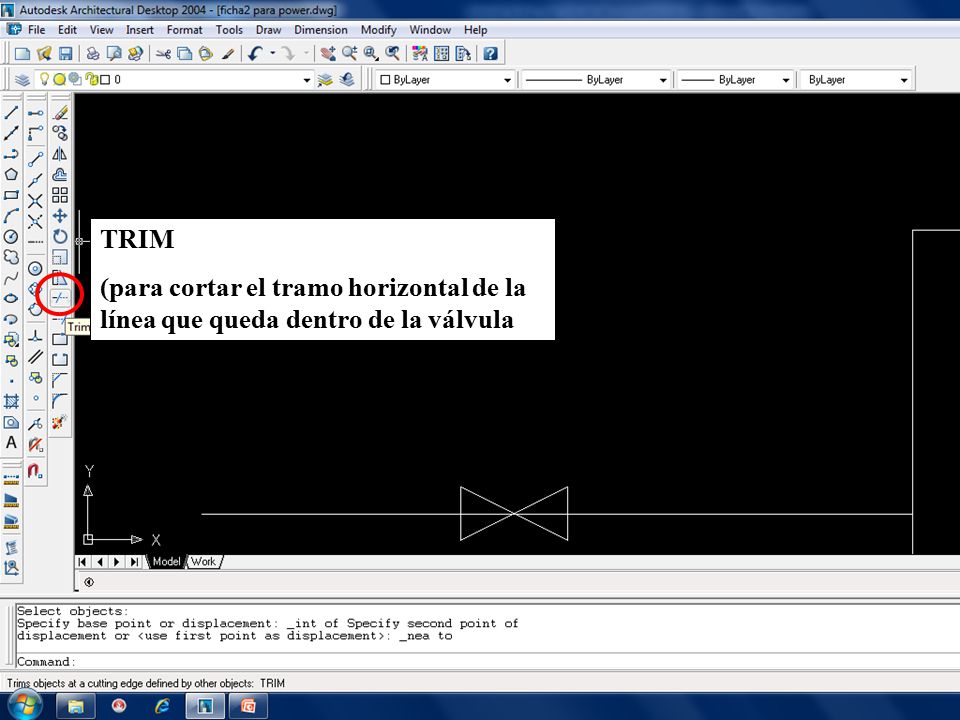

33 TRIM (para cortar el tramo horizontal de la línea que queda dentro de la válvula

34

35 HAGO ZOOM PARA VER TODO LO DIBUJADO Y COPIAR EL RESTO DE LAS VÁLVULAS

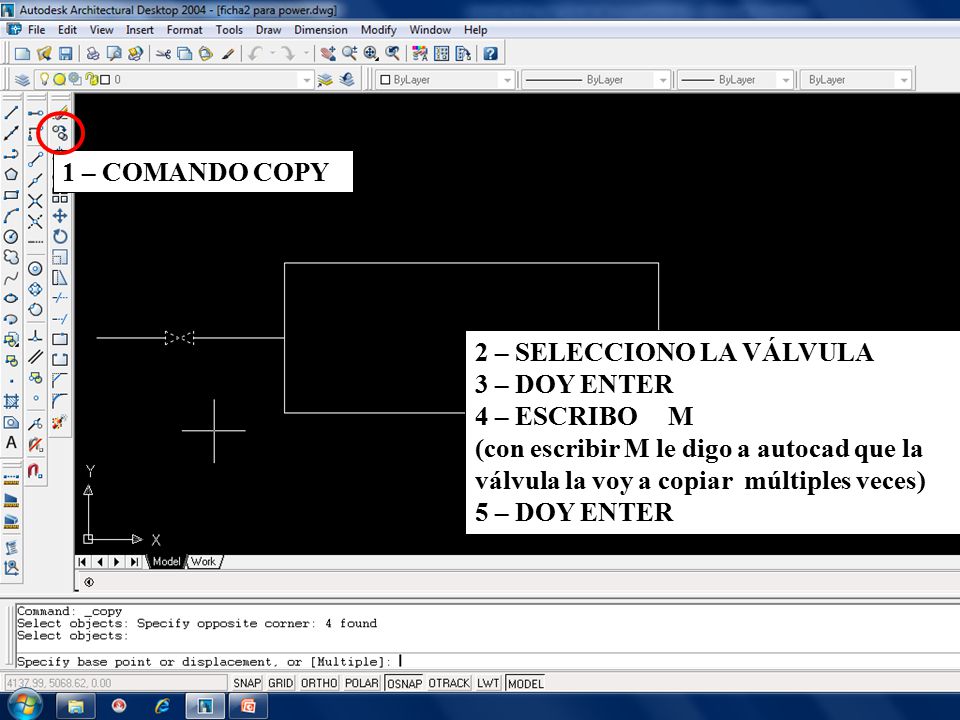

36 1 – COMANDO COPY 2 – SELECCIONO LA VÁLVULA 3 – DOY ENTER 4 – ESCRIBO M (con escribir M le digo a autocad que la válvula la voy a copiar múltiples veces) 5 – DOY ENTER

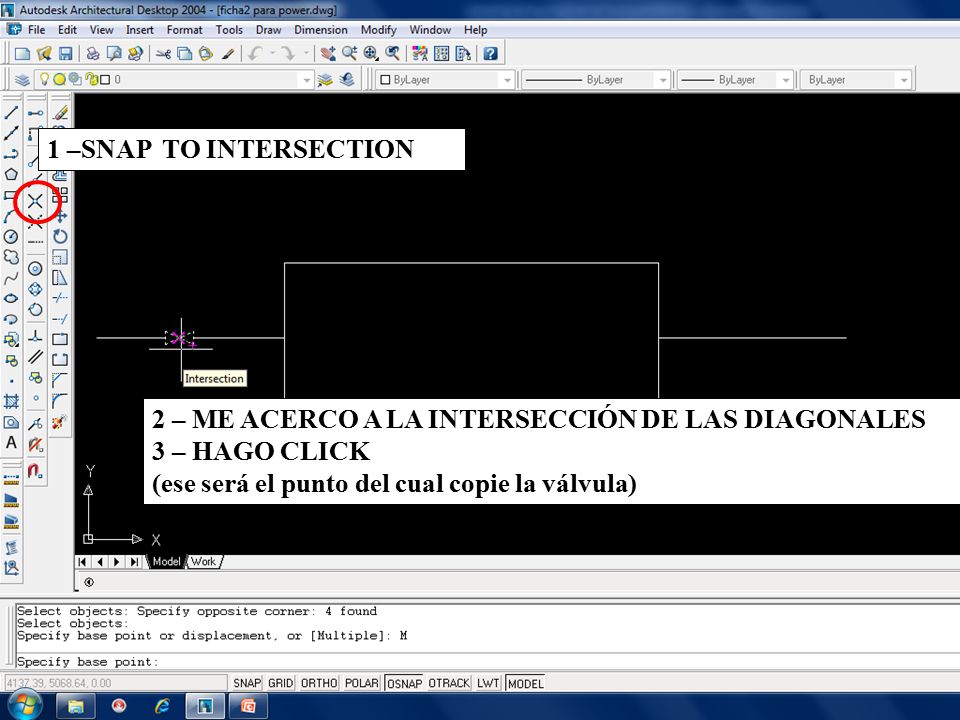

37 1 –SNAP TO INTERSECTION 2 – ME ACERCO A LA INTERSECCIÓN DE LAS DIAGONALES 3 – HAGO CLICK (ese será el punto del cual copie la válvula)

38 CON LOS COMANDOS DE OBJECT SNAP VOY UBICANDO LA VÁLVULA EN LOS DIFERENTES LUGARES (en algunos casos puede ser necesario trazar líneas auxiliares para tener el punto exacto donde quiero ubicar el objeto)

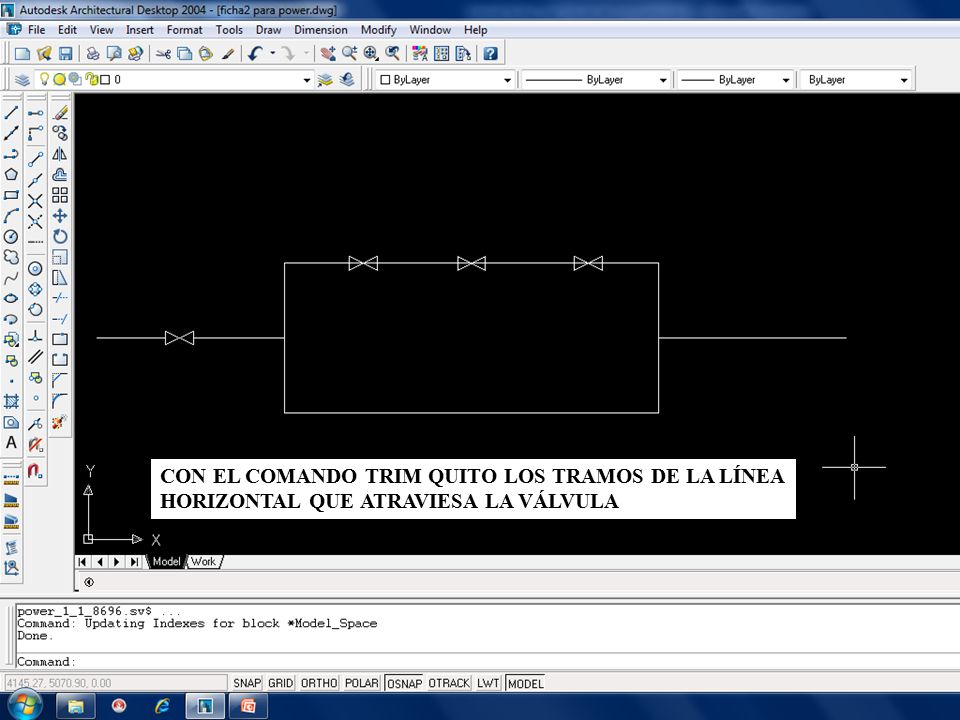

39 CON EL COMANDO TRIM QUITO LOS TRAMOS DE LA LÍNEA HORIZONTAL QUE ATRAVIESA LA VÁLVULA

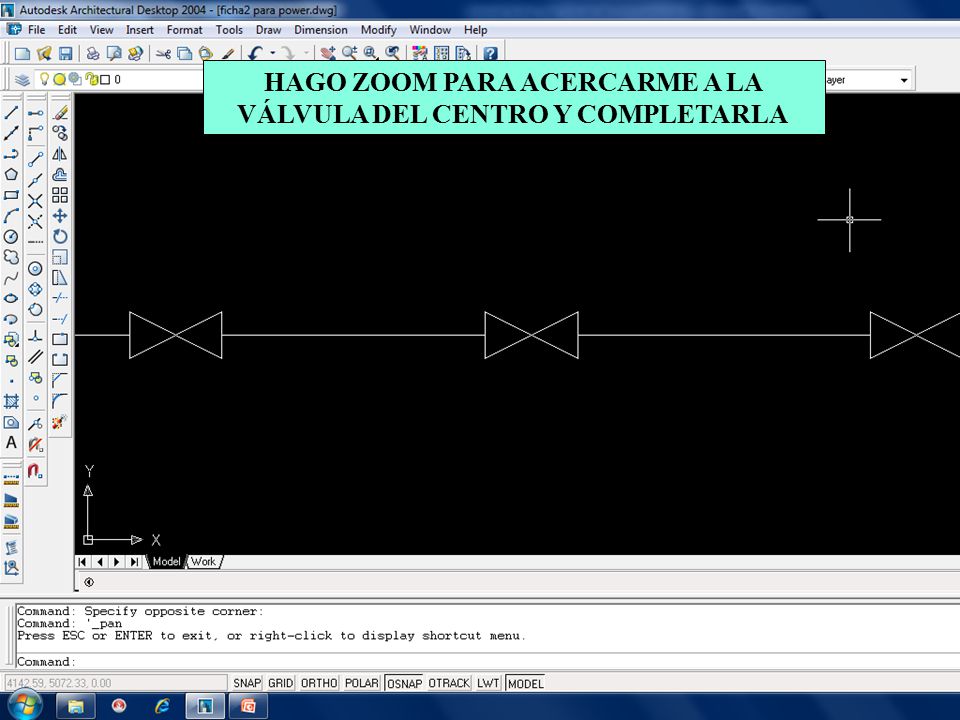

40 HAGO ZOOM PARA ACERCARME A LA VÁLVULA DEL CENTRO Y COMPLETARLA

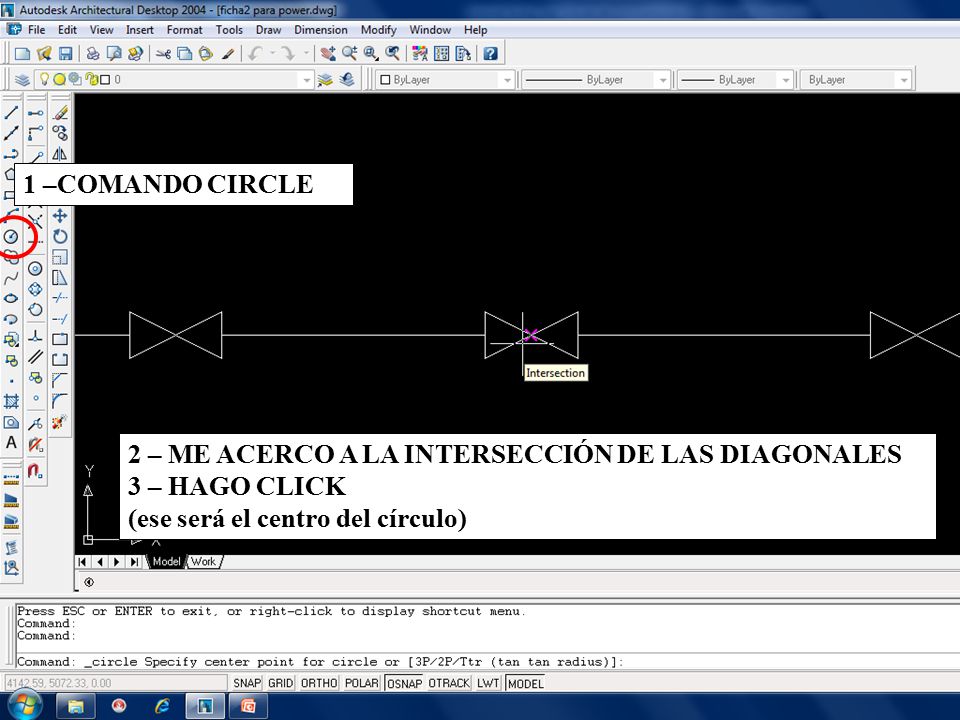

41 1 –COMANDO CIRCLE 2 – ME ACERCO A LA INTERSECCIÓN DE LAS DIAGONALES 3 – HAGO CLICK (ese será el centro del círculo)

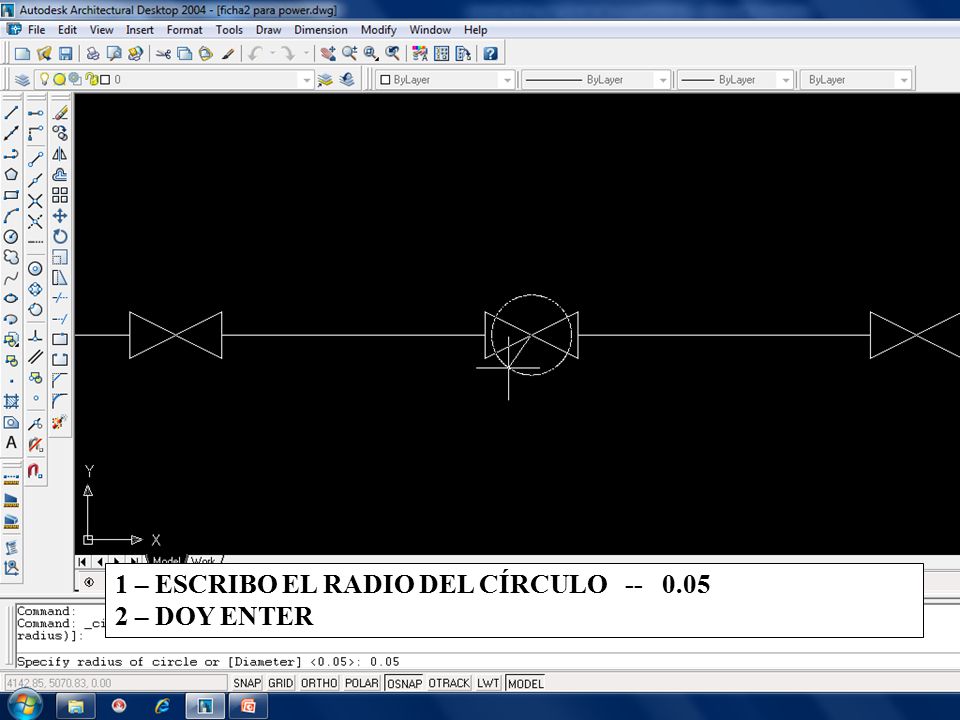

42 1 – ESCRIBO EL RADIO DEL CÍRCULO -- 0.05 2 – DOY ENTER

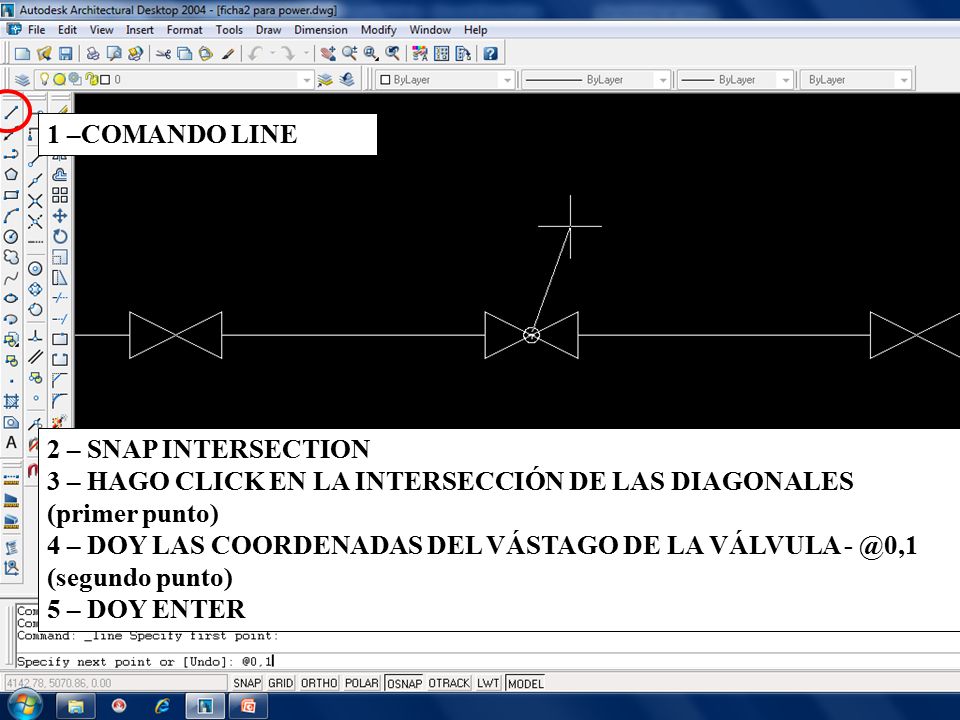

43 1 –COMANDO LINE 2 – SNAP INTERSECTION 3 – HAGO CLICK EN LA INTERSECCIÓN DE LAS DIAGONALES (primer punto) 4 – DOY LAS COORDENADAS DEL VÁSTAGO DE LA VÁLVULA - @0,1 (segundo punto) 5 – DOY ENTER

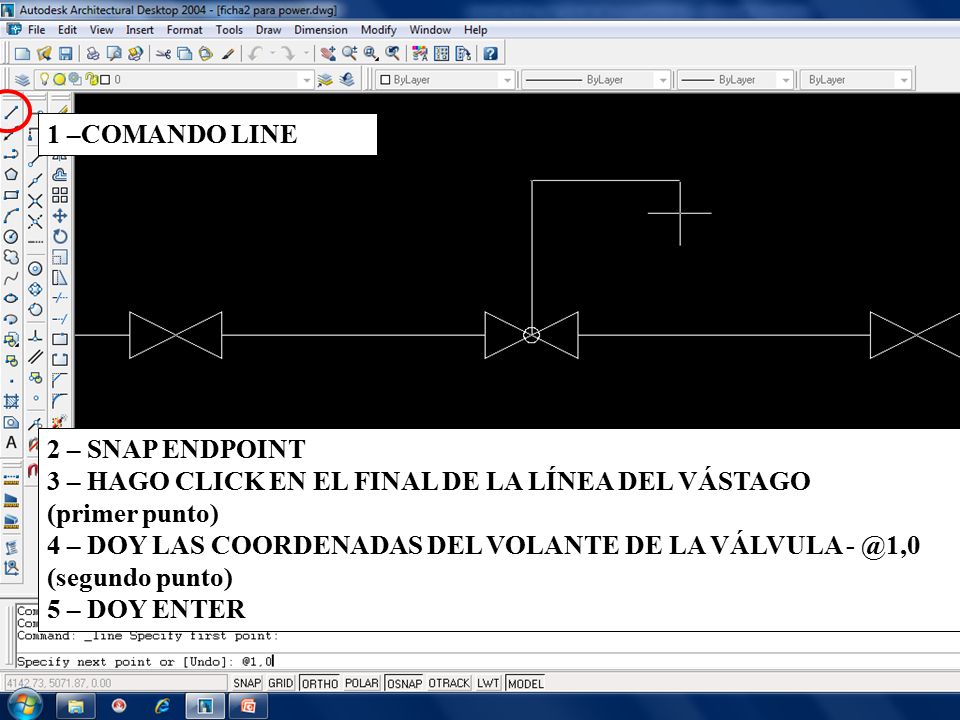

44 1 –COMANDO LINE 2 – SNAP ENDPOINT 3 – HAGO CLICK EN EL FINAL DE LA LÍNEA DEL VÁSTAGO (primer punto) 4 – DOY LAS COORDENADAS DEL VOLANTE DE LA VÁLVULA - @1,0 (segundo punto) 5 – DOY ENTER

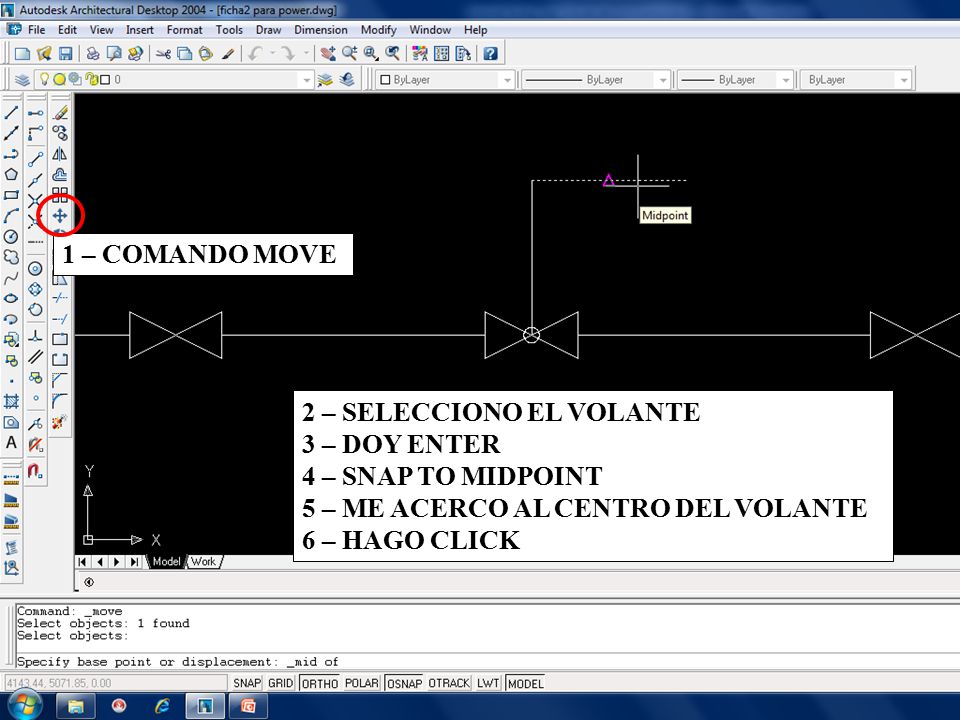

45 1 – COMANDO MOVE 2 – SELECCIONO EL VOLANTE 3 – DOY ENTER 4 – SNAP TO MIDPOINT 5 – ME ACERCO AL CENTRO DEL VOLANTE 6 – HAGO CLICK

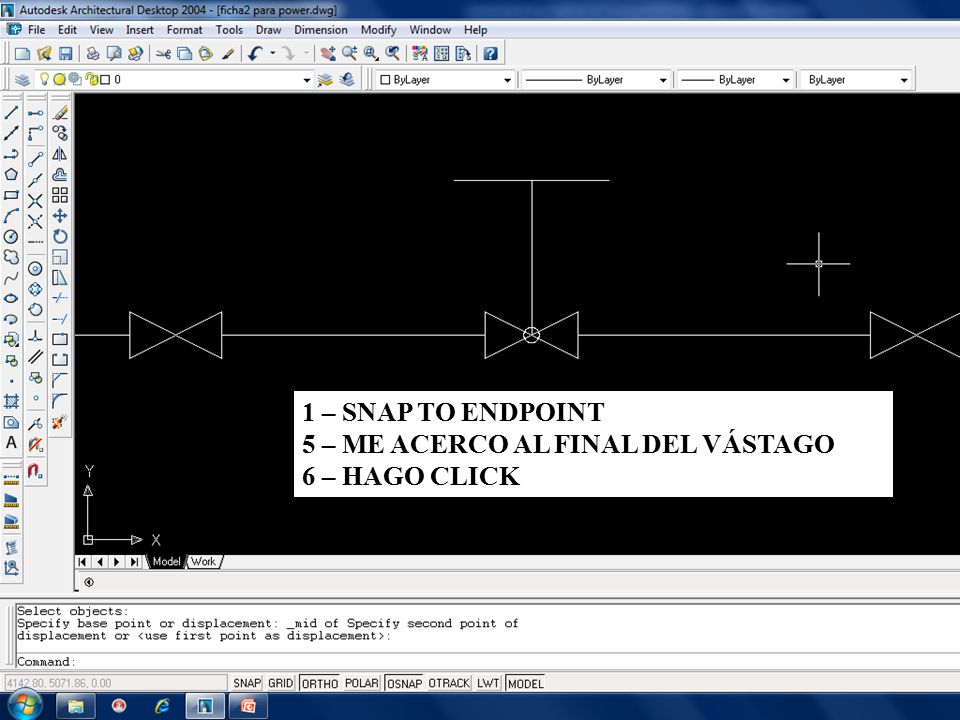

46 1 – SNAP TO ENDPOINT 5 – ME ACERCO AL FINAL DEL VÁSTAGO 6 – HAGO CLICK

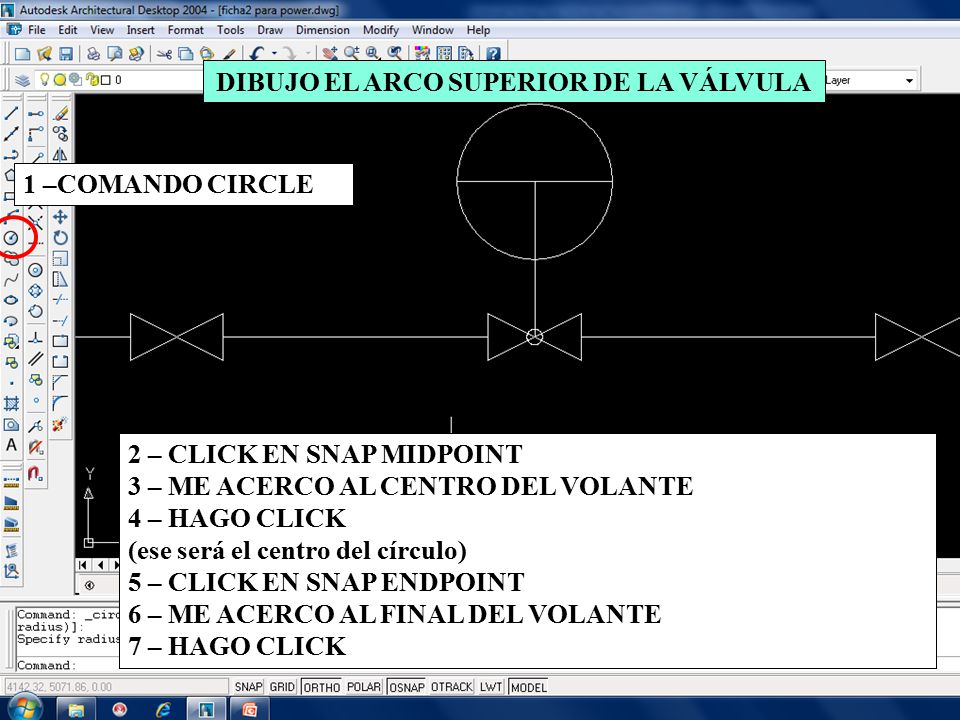

47 1 –COMANDO CIRCLE 2 – CLICK EN SNAP MIDPOINT 3 – ME ACERCO AL CENTRO DEL VOLANTE 4 – HAGO CLICK (ese será el centro del círculo) 5 – CLICK EN SNAP ENDPOINT 6 – ME ACERCO AL FINAL DEL VOLANTE 7 – HAGO CLICK DIBUJO EL ARCO SUPERIOR DE LA VÁLVULA

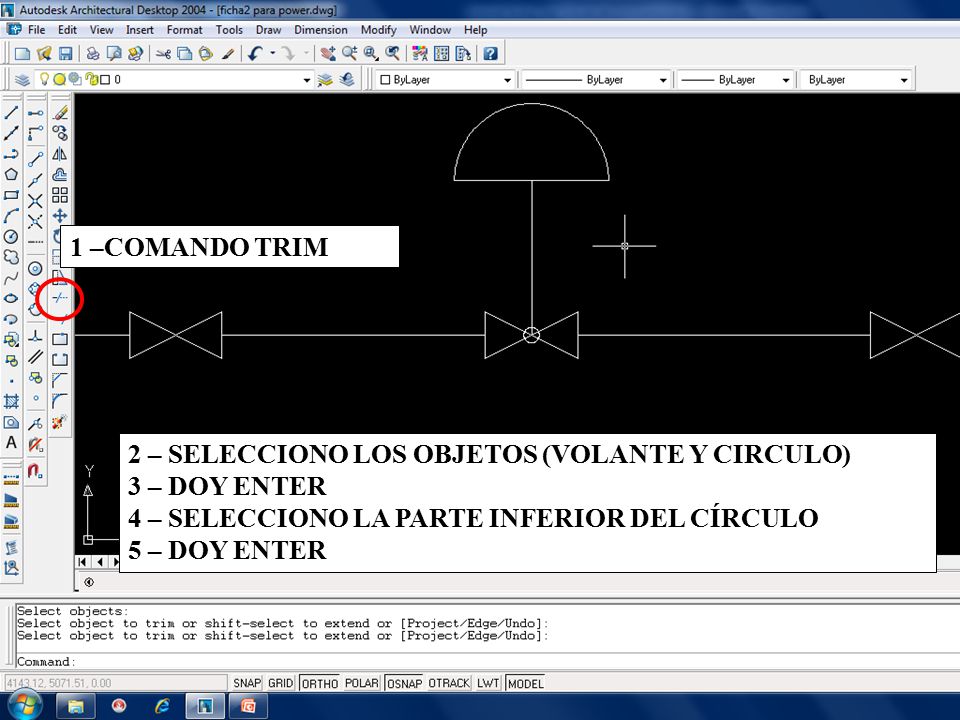

48 1 –COMANDO TRIM 2 – SELECCIONO LOS OBJETOS (VOLANTE Y CIRCULO) 3 – DOY ENTER 4 – SELECCIONO LA PARTE INFERIOR DEL CÍRCULO 5 – DOY ENTER

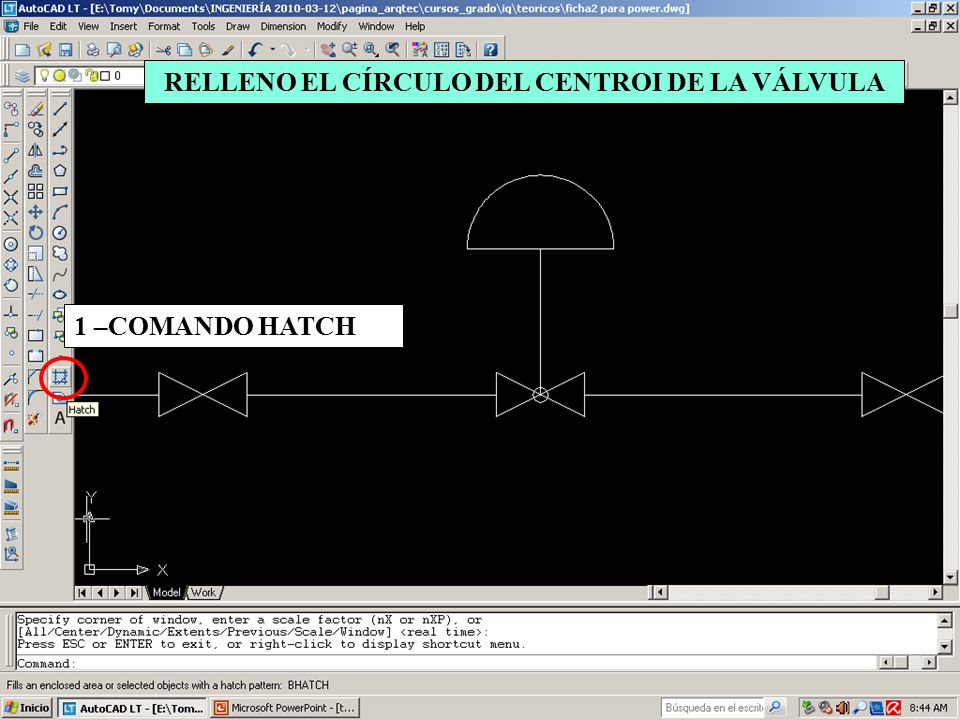

49 1 –COMANDO HATCH RELLENO EL CÍRCULO DEL CENTROI DE LA VÁLVULA

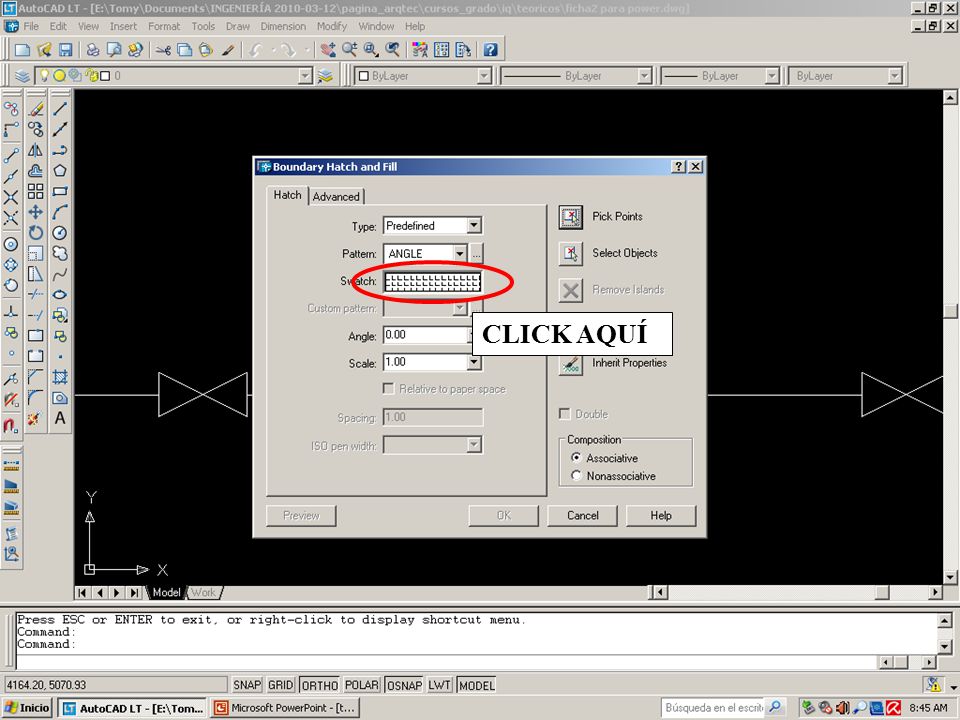

50 CLICK AQUÍ

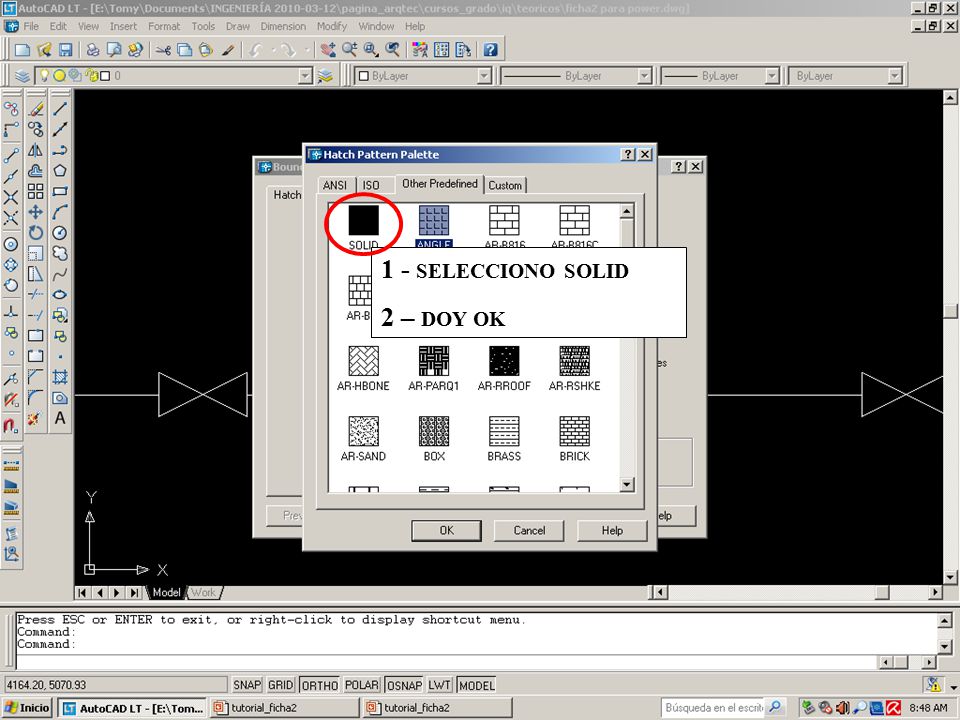

51 1 - SELECCIONO SOLID 2 – DOY OK

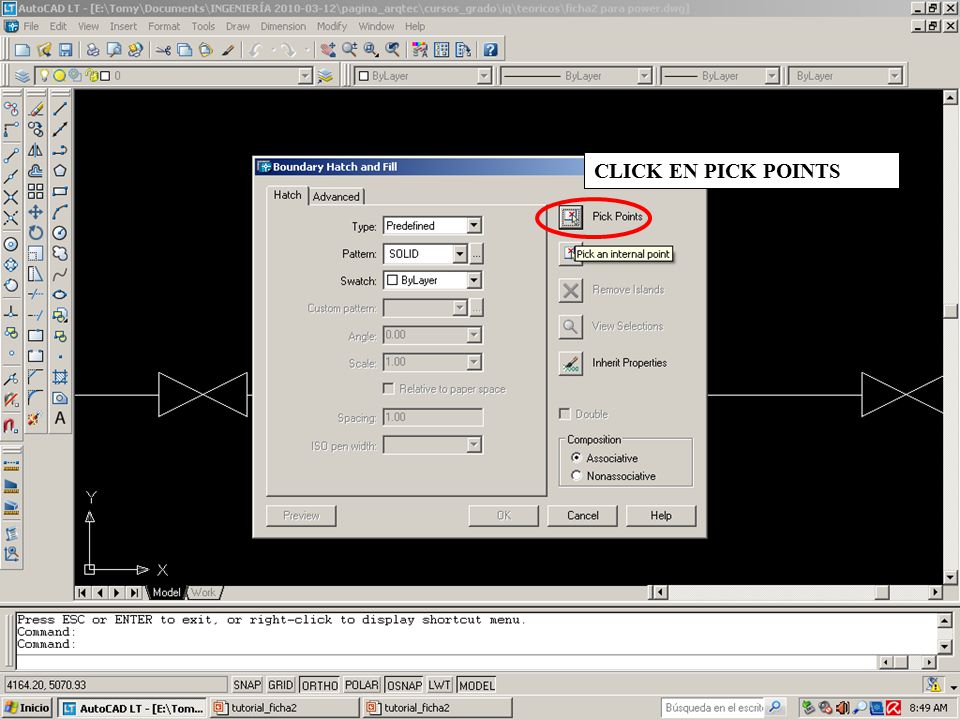

52 CLICK EN PICK POINTS

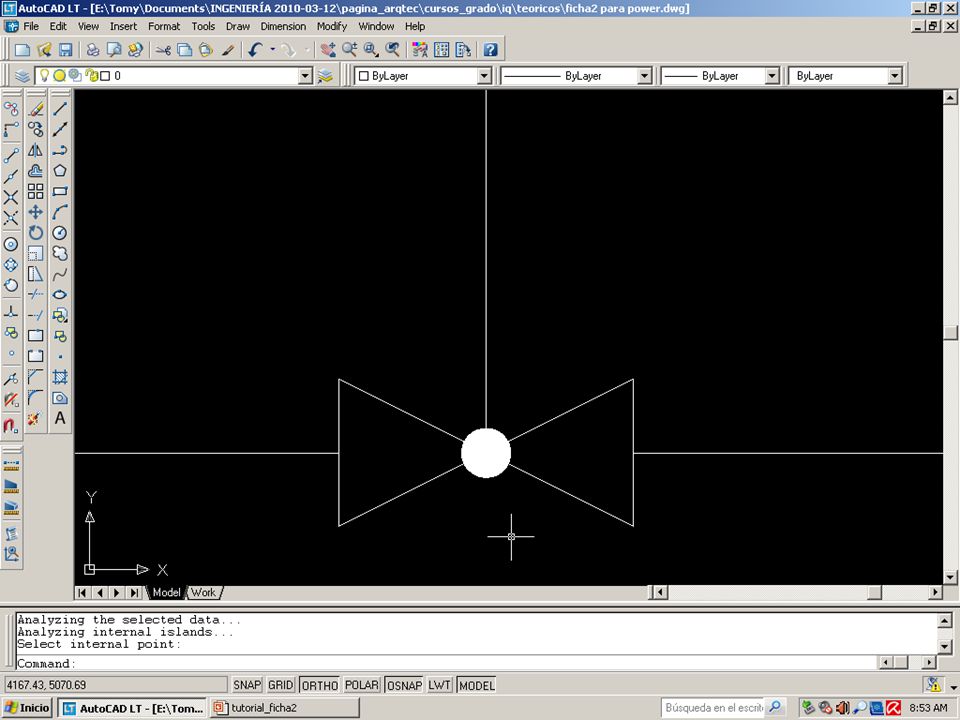

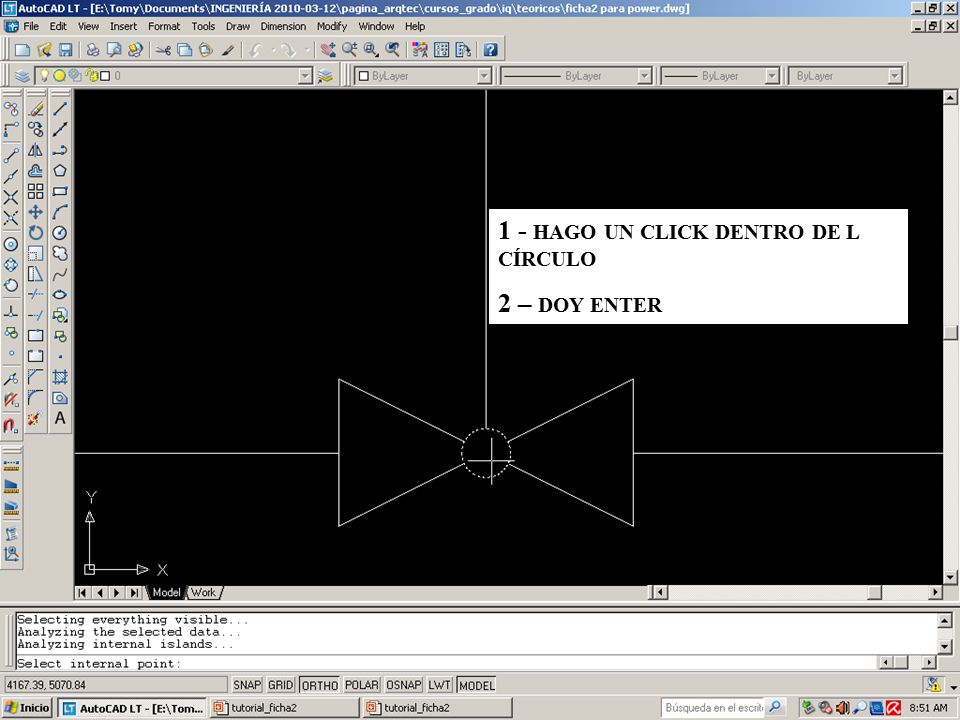

53 1 - HAGO UN CLICK DENTRO DE L CÍRCULO 2 – DOY ENTER

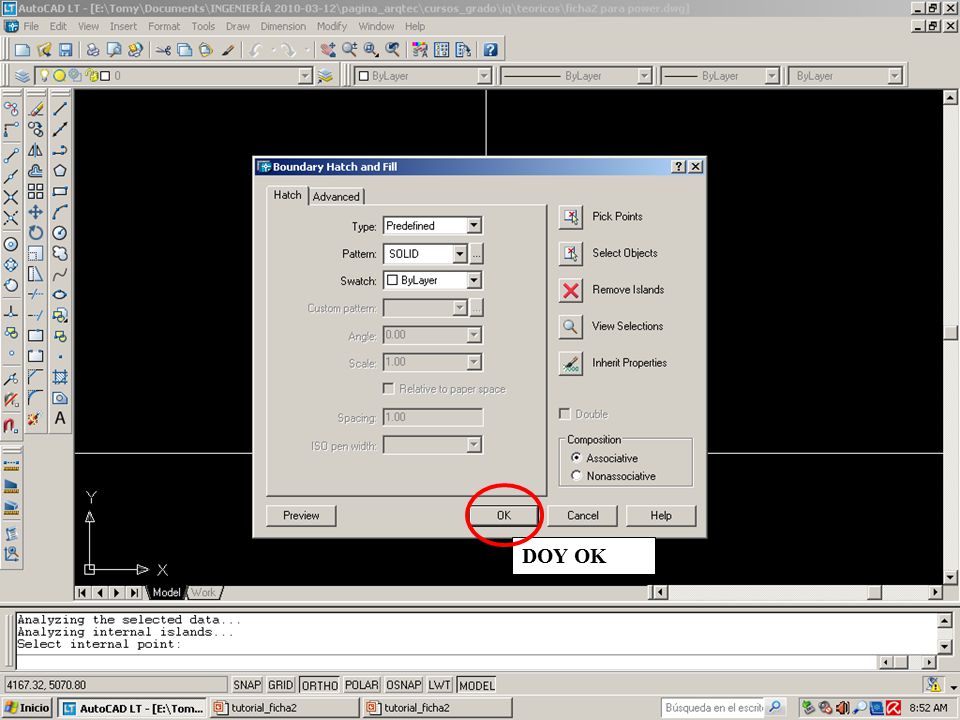

54 DOY OK

55

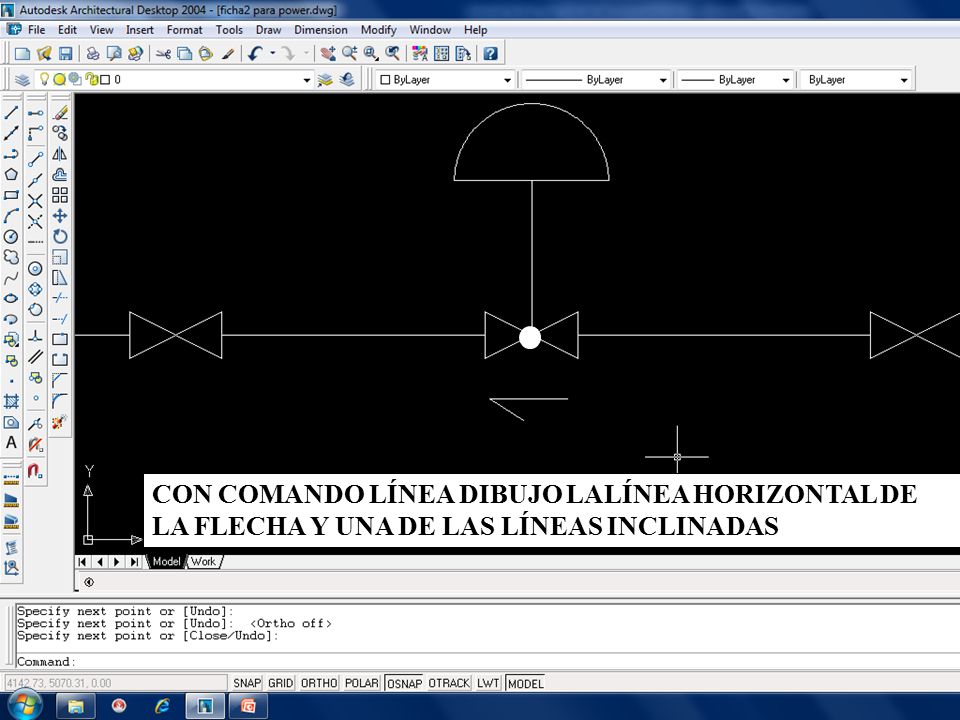

56 CON COMANDO LÍNEA DIBUJO LALÍNEA HORIZONTAL DE LA FLECHA Y UNA DE LAS LÍNEAS INCLINADAS

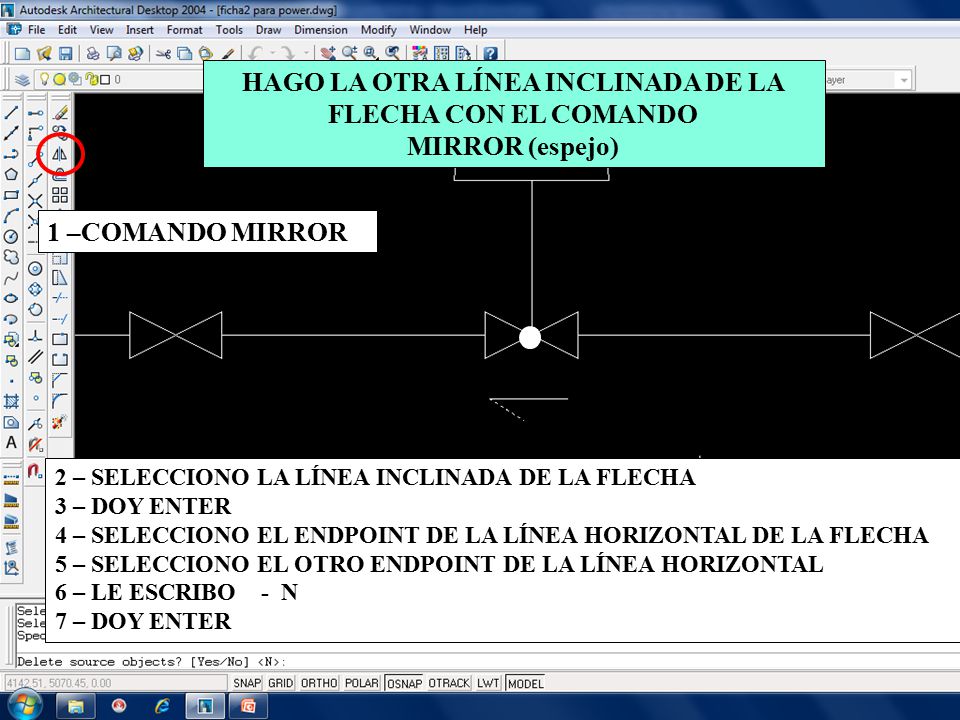

57 HAGO LA OTRA LÍNEA INCLINADA DE LA FLECHA CON EL COMANDO MIRROR (espejo) 1 –COMANDO MIRROR 2 – SELECCIONO LA LÍNEA INCLINADA DE LA FLECHA 3 – DOY ENTER 4 – SELECCIONO EL ENDPOINT DE LA LÍNEA HORIZONTAL DE LA FLECHA 5 – SELECCIONO EL OTRO ENDPOINT DE LA LÍNEA HORIZONTAL 6 – LE ESCRIBO - N 7 – DOY ENTER

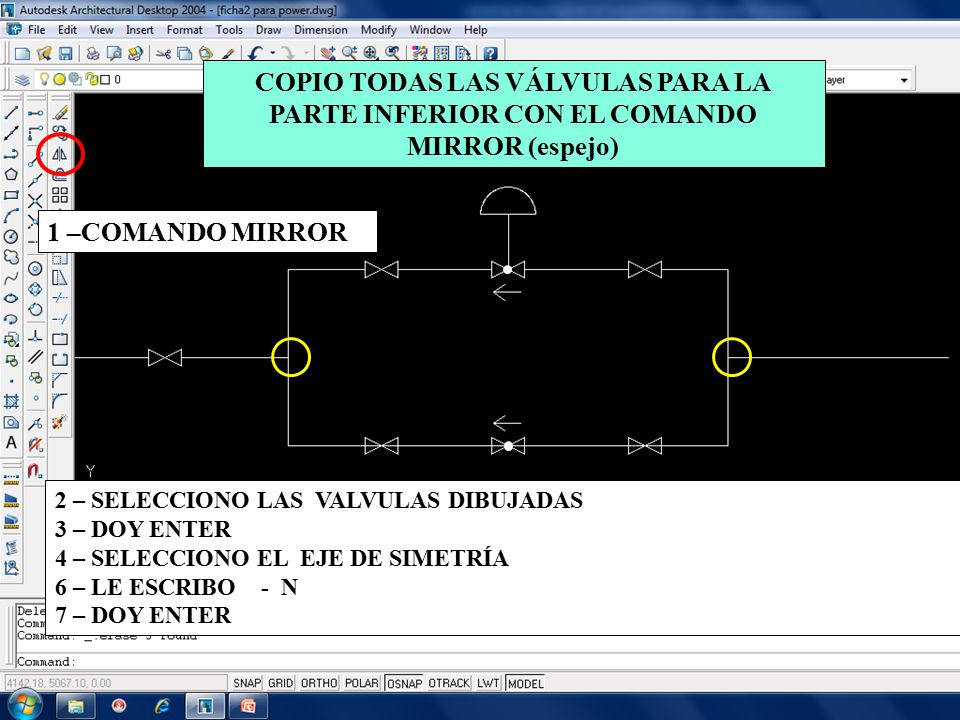

58 1 –COMANDO MIRROR 2 – SELECCIONO LAS VALVULAS DIBUJADAS 3 – DOY ENTER 4 – SELECCIONO EL EJE DE SIMETRÍA 6 – LE ESCRIBO - N 7 – DOY ENTER COPIO TODAS LAS VÁLVULAS PARA LA PARTE INFERIOR CON EL COMANDO MIRROR (espejo)

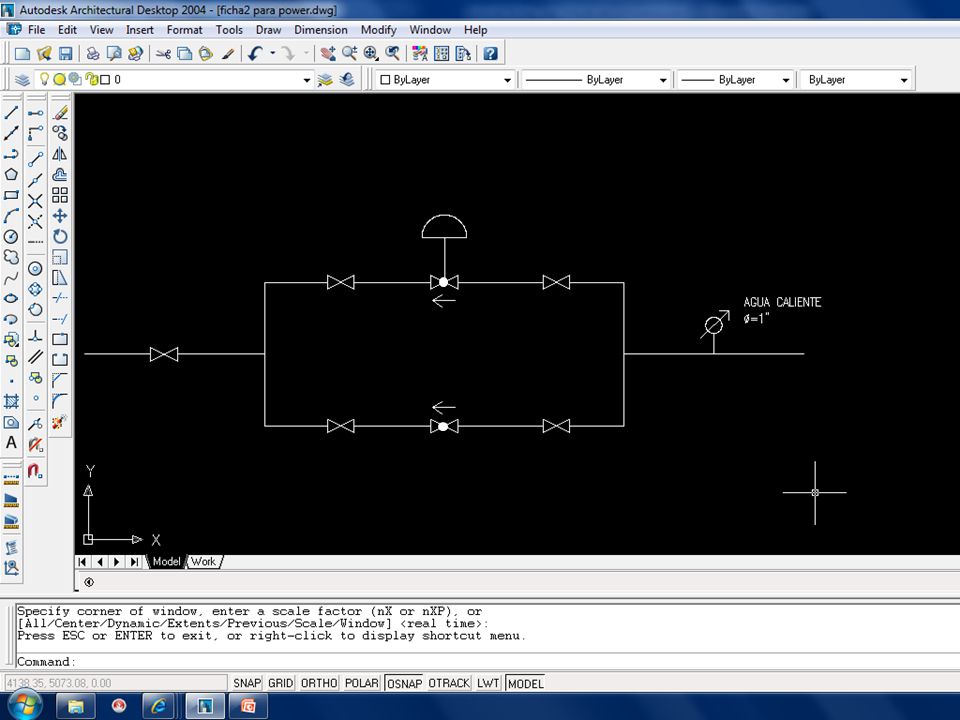

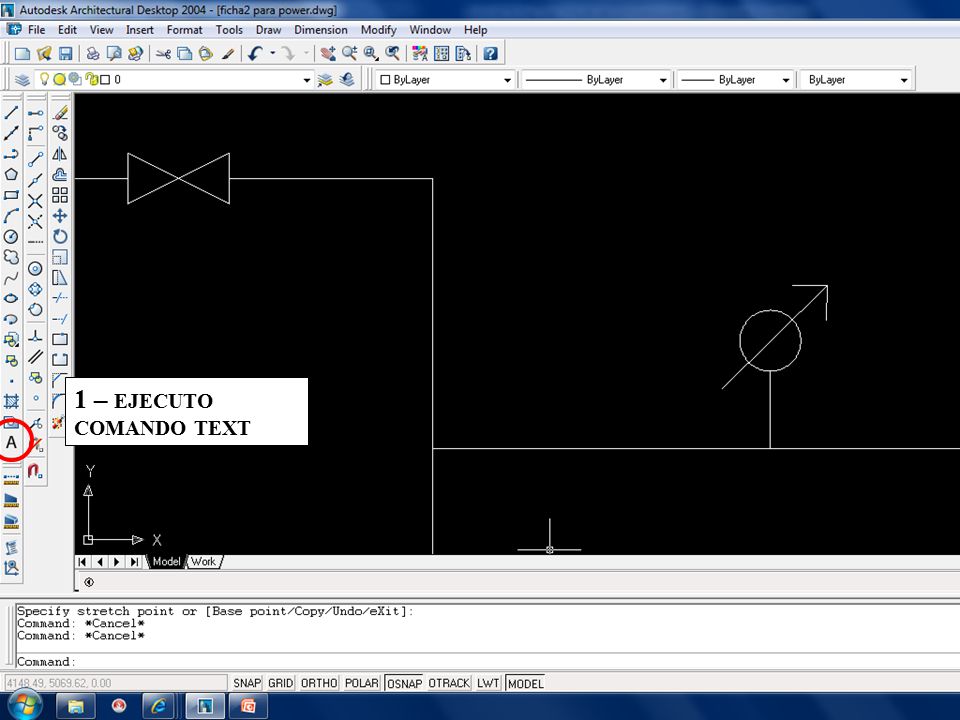

59 UTILIZO EL COMANDO LÍNEA Y CÍRCULO Y OFFSET DIBUJO EL MEDIDOR 1 – EJECUTO COMANDO TEXT

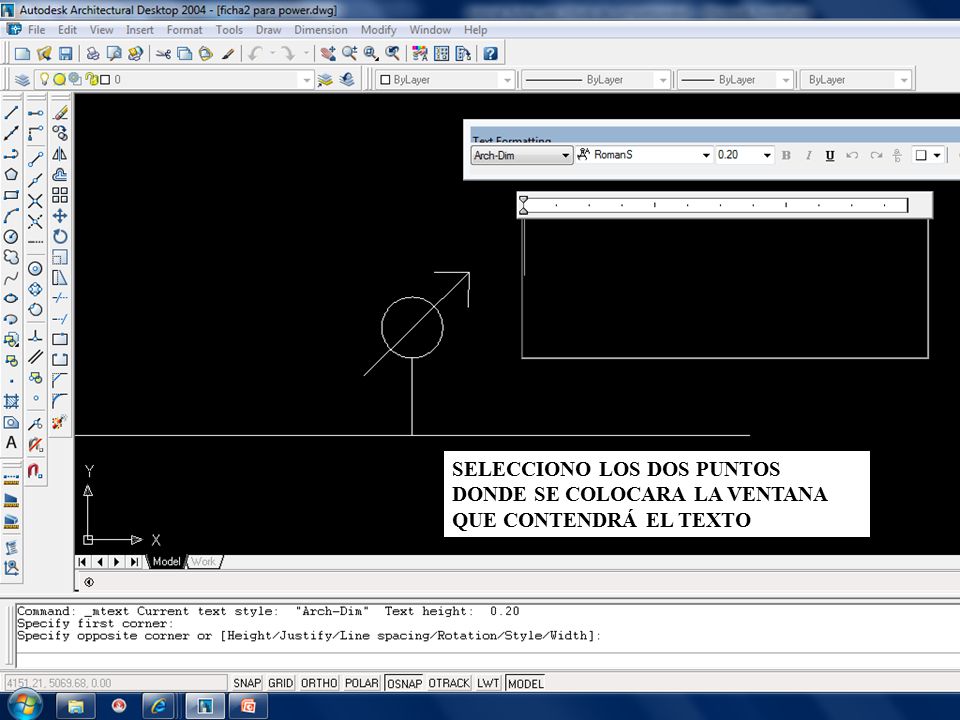

60 SELECCIONO LOS DOS PUNTOS DONDE SE COLOCARA LA VENTANA QUE CONTENDRÁ EL TEXTO

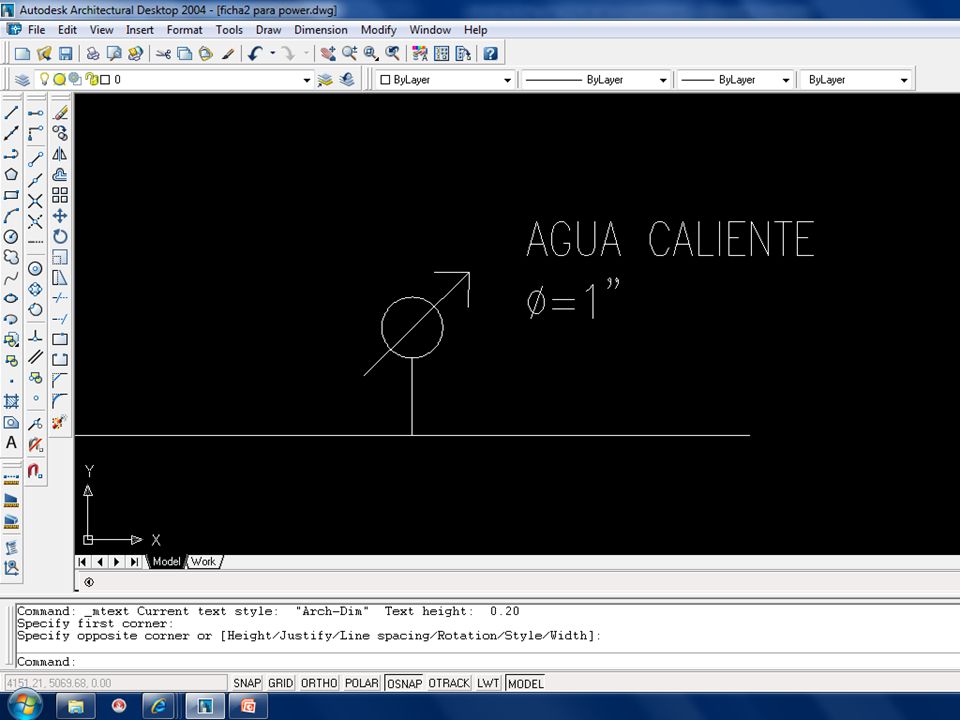

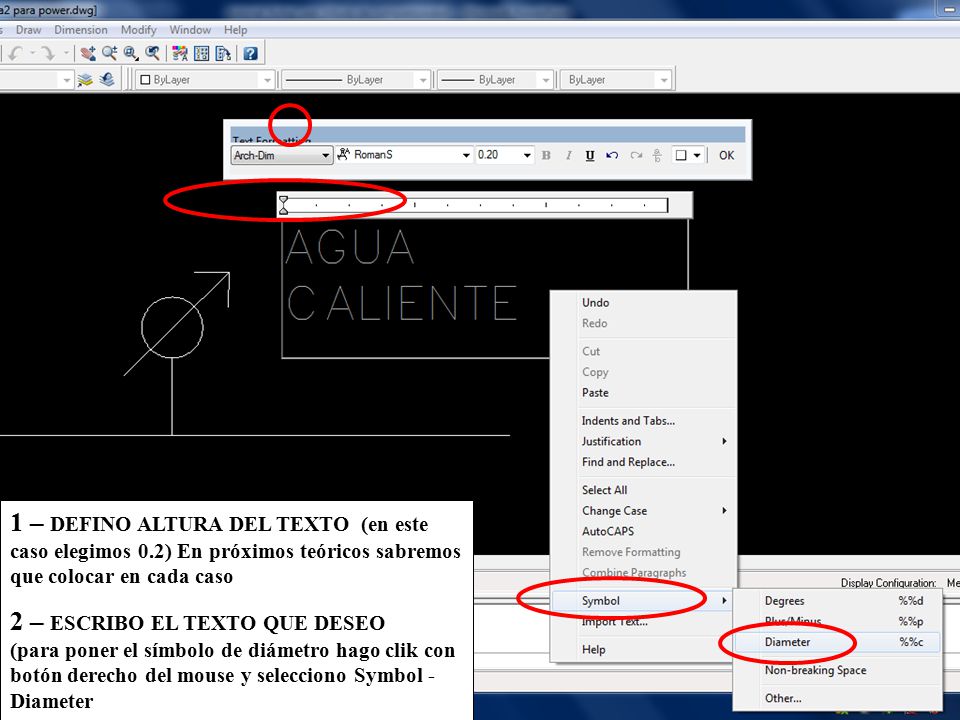

61 1 – DEFINO ALTURA DEL TEXTO (en este caso elegimos 0.2) En próximos teóricos sabremos que colocar en cada caso 2 – ESCRIBO EL TEXTO QUE DESEO (para poner el símbolo de diámetro hago clik con botón derecho del mouse y selecciono Symbol - Diameter
