1
Coordinación de las protecciones
Coordinación incorrecta Coordinación correcta
2

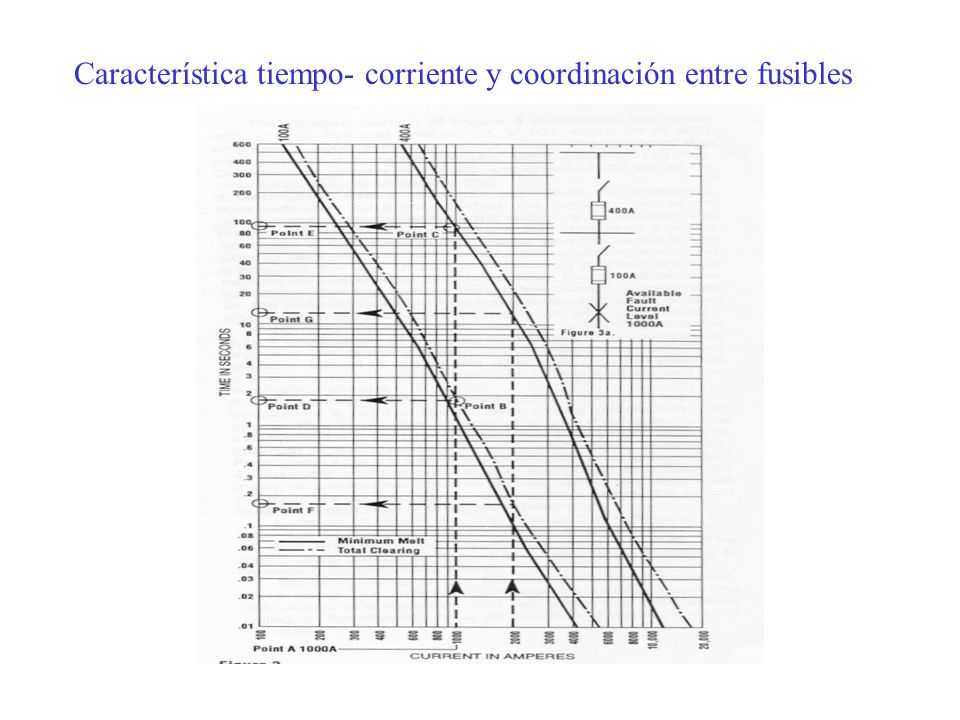

Característica tiempo- corriente y coordinación entre fusibles
3
Característica tiempo-corriente de interruptores termomagnéticos
4

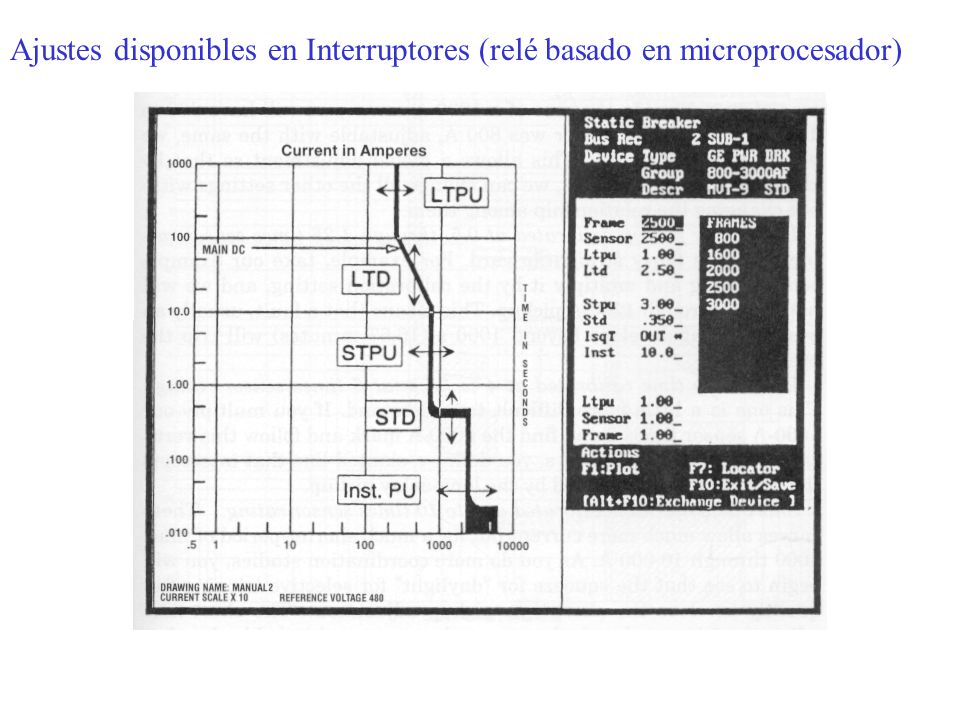

Ajustes disponibles en Interruptores (relé basado en microprocesador)
5
Ejemplo de interruptor automático (Relé con microprocesador)
7
Coordinación de las protecciones
8

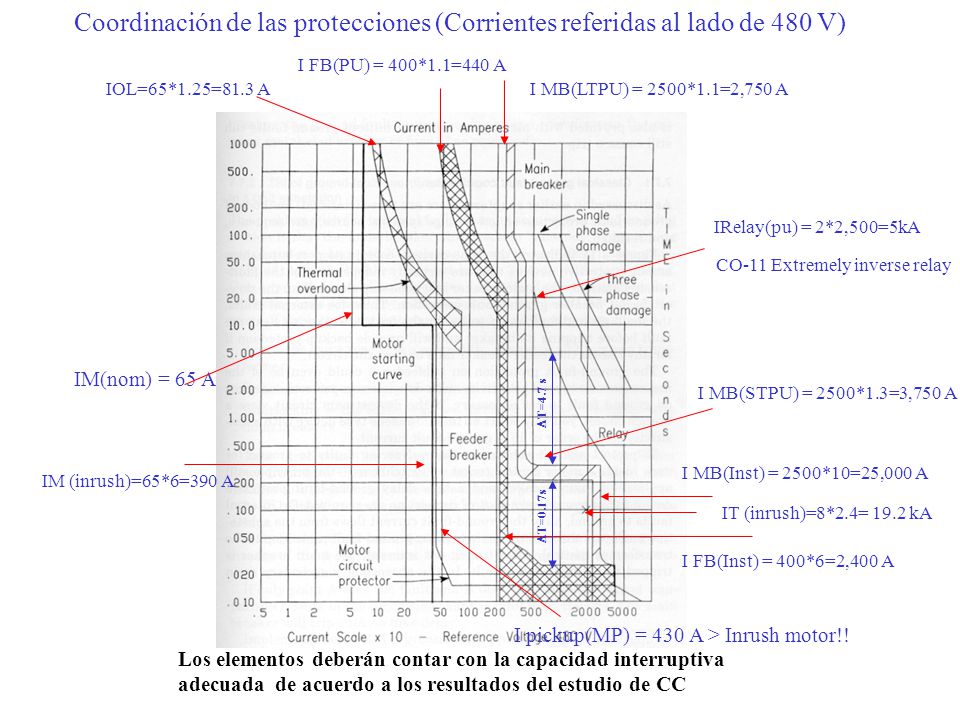

Coordinación de las protecciones (Corrientes referidas al lado de 480 V)
I FB(PU) = 400*1.1=440 A IOL=65*1.25=81.3 A I MB(LTPU) = 2500*1.1=2,750 A IRelay(pu) = 2*2,500=5kA CO-11 Extremely inverse relay IM(nom) = 65 A I MB(STPU) = 2500*1.3=3,750 A DT=4.7 s I MB(Inst) = 2500*10=25,000 A IM (inrush)=65*6=390 A IT (inrush)=8*2.4= 19.2 kA DT=0.17s I FB(Inst) = 400*6=2,400 A I pickup(MP) = 430 A > Inrush motor!! Los elementos deberán contar con la capacidad interruptiva adecuada de acuerdo a los resultados del estudio de CC
