1 Circuitos eléctricos

2 Recuerdas…¿qué es un circuito?
Puede entenderse como un “camino” adecuado para conducir cargas eléctricas. Menciona los tipos de circuitos vistos en clase.

3 V total = I total x R total
Circuitos en serie Sólo hay un camino para recorrerlo. La corriente (I) o la rapidez con la que fluyen las cargas eléctricas que pasa por cada uno de los dispositivos eléctricos es la MISMA. El voltaje total se calcula con la Ley de Ohm, así. V total = I total x R total La resistencia total (propiedad que impide el libre desplazamiento de los electrones), es la SUMA DE LAS RESISTENCIAS INDIVIDUALES. Rtotal = R1 + R2 + R3 …

4 Desventaja de este tipo de circuitos
Si uno de los dispositivos falla, la corriente se detiene en todo el circuito. Menciona un ejemplo de la vida cotidiana de este tipo de circuito.

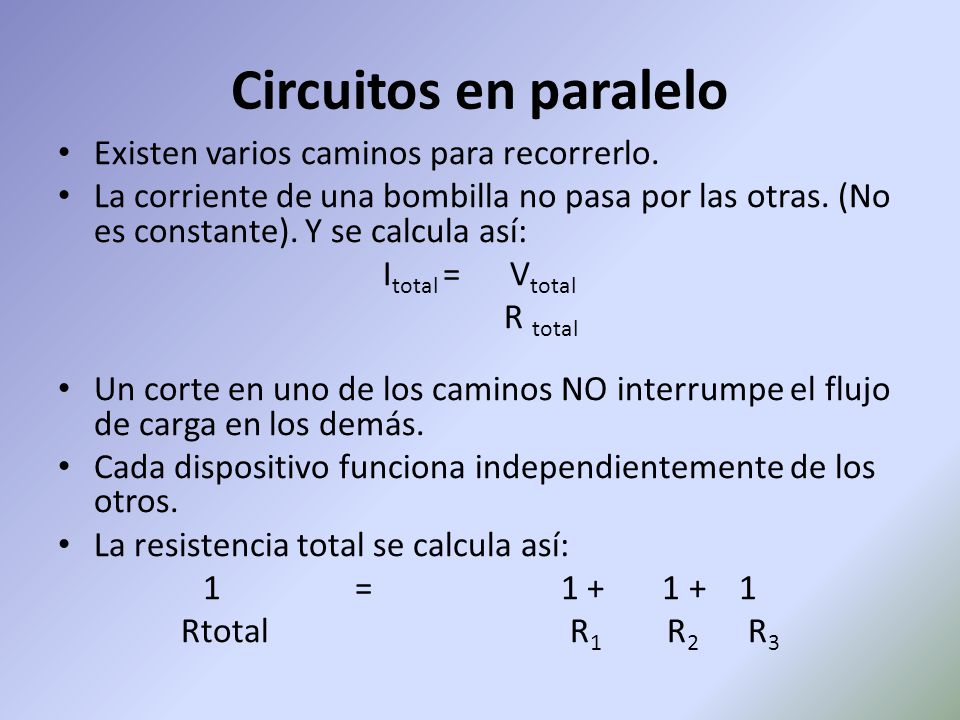

5 Circuitos en paralelo Existen varios caminos para recorrerlo.
La corriente de una bombilla no pasa por las otras. (No es constante). Y se calcula así: Itotal = Vtotal R total Un corte en uno de los caminos NO interrumpe el flujo de carga en los demás. Cada dispositivo funciona independientemente de los otros. La resistencia total se calcula así: = Rtotal R R R3

6 Circuitos en Paralelo

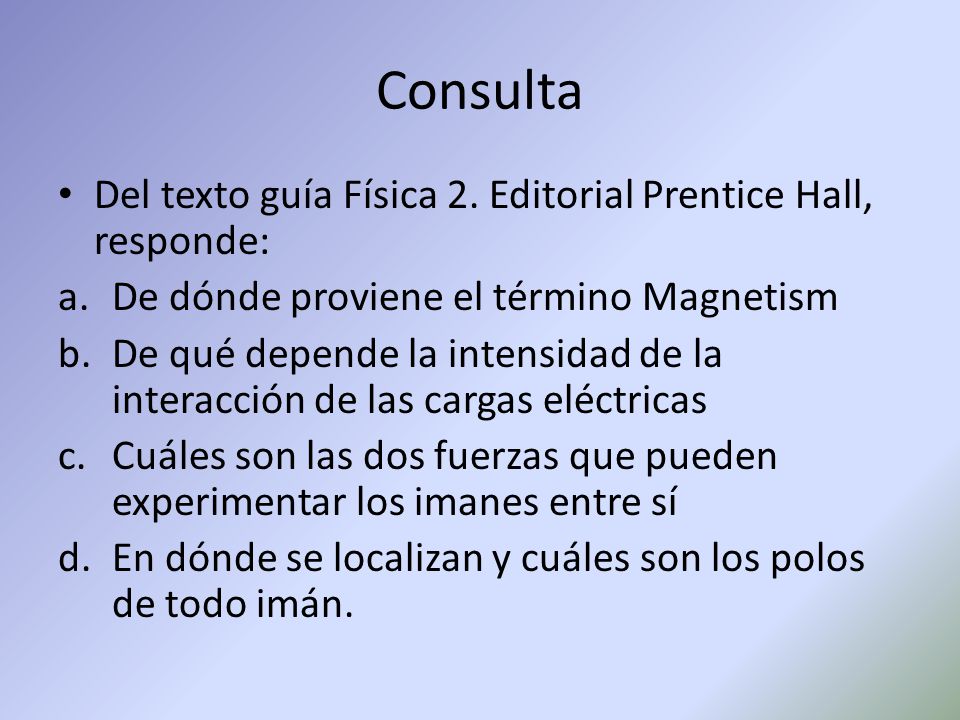

7 Consulta Del texto guía Física 2. Editorial Prentice Hall, responde:
De dónde proviene el término Magnetism De qué depende la intensidad de la interacción de las cargas eléctricas Cuáles son las dos fuerzas que pueden experimentar los imanes entre sí En dónde se localizan y cuáles son los polos de todo imán.

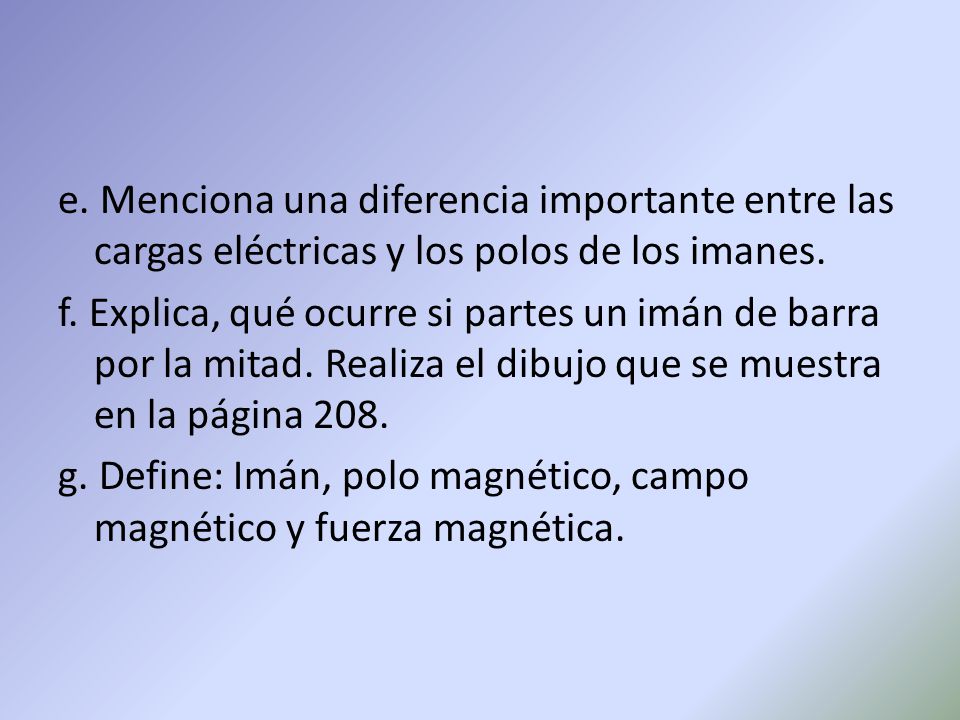

8 e. Menciona una diferencia importante entre las cargas eléctricas y los polos de los imanes. f. Explica, qué ocurre si partes un imán de barra por la mitad. Realiza el dibujo que se muestra en la página 208. g. Define: Imán, polo magnético, campo magnético y fuerza magnética.

9 Puesta en común De ciertas rocas llamadas piedras imán que se encontraron hace más de 2000 años en la región de Magnesia en Grecia. Depende de la distancia que exista entre las cargas eléctricas. A mayor distancia es menor la fuerza de atracción y viceversa. Fuerzas de atracción entre polos opuestos y de repulsión entre polos iguales. Los polos de un imán son el norte y el sur. Se encuentran en los extremos de éste.

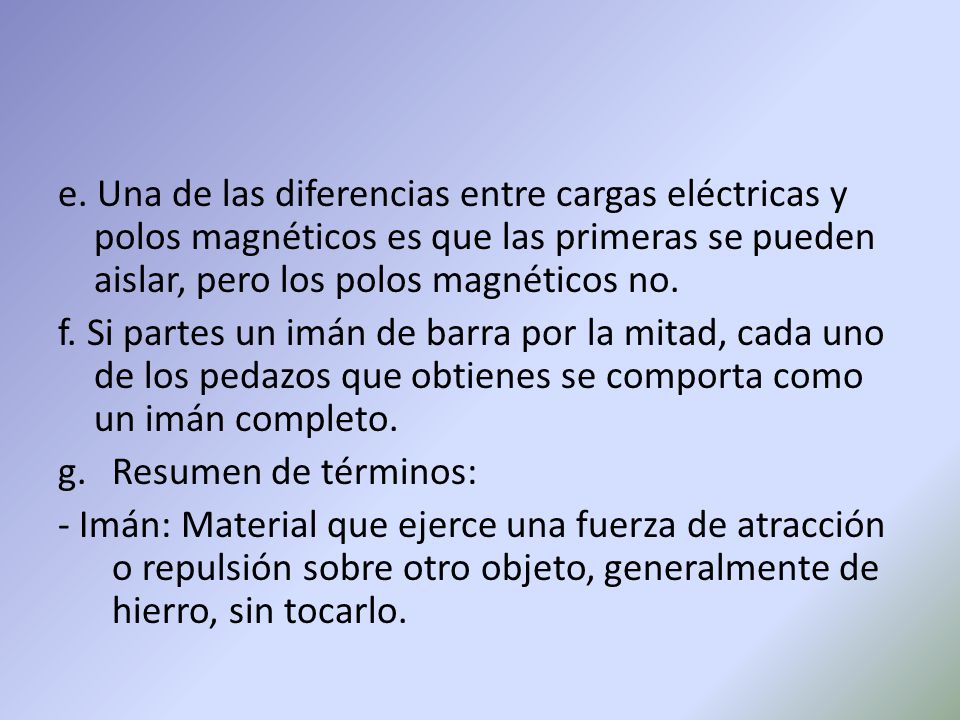

10 e. Una de las diferencias entre cargas eléctricas y polos magnéticos es que las primeras se pueden aislar, pero los polos magnéticos no. f. Si partes un imán de barra por la mitad, cada uno de los pedazos que obtienes se comporta como un imán completo. Resumen de términos: - Imán: Material que ejerce una fuerza de atracción o repulsión sobre otro objeto, generalmente de hierro, sin tocarlo.

11 Polos magnéticos: Las dos partes o extremos que posee todo imán, que pueden atraer a un objeto cargado o sin carga. Campo magnético: Espacio que rodea a un imán en el cual se percibe la fuerza de atracción o repulsión. Fuerza magnética: Fuerza de atracción o de repulsión ejercida por un imán.
