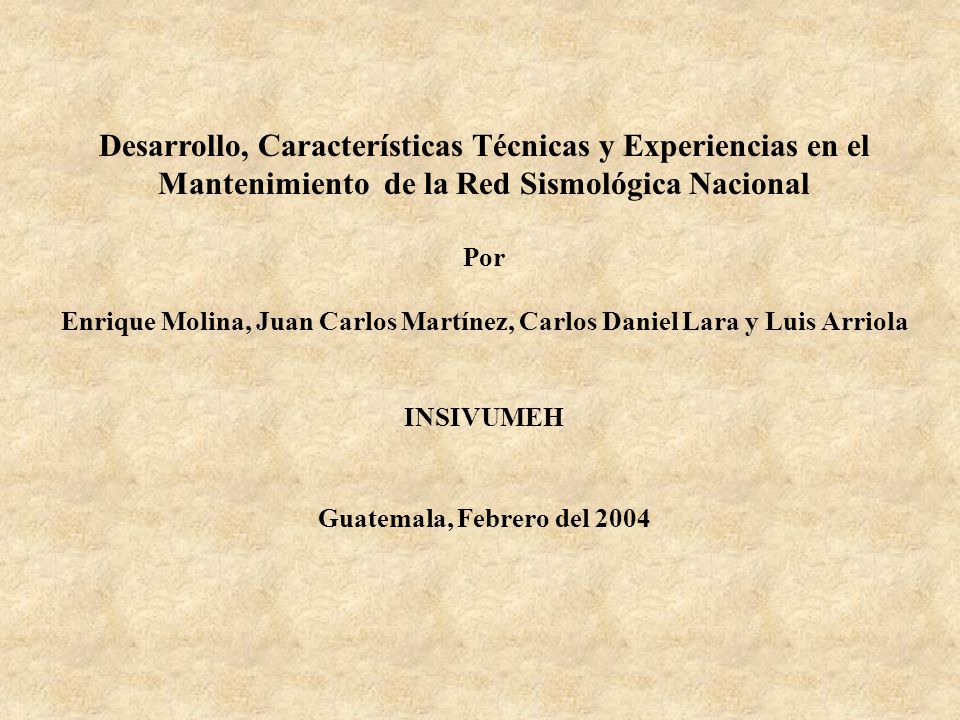

1 Desarrollo, Características Técnicas y Experiencias en el Mantenimiento de la Red Sismológica Nacional Por Enrique Molina, Juan Carlos Martínez, Carlos Daniel Lara y Luis Arriola INSIVUMEH Guatemala, Febrero del 2004

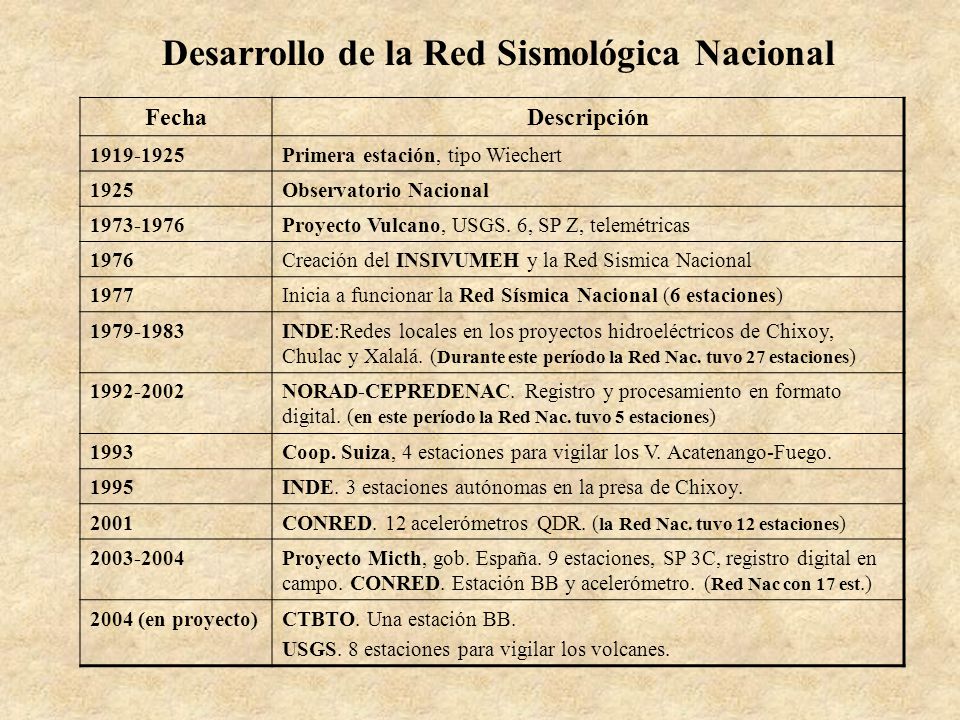

2 FechaDescripción 1919-1925Primera estación, tipo Wiechert 1925Observatorio Nacional 1973-1976Proyecto Vulcano, USGS. 6, SP Z, telemétricas 1976Creación del INSIVUMEH y la Red Sismica Nacional 1977Inicia a funcionar la Red Sísmica Nacional (6 estaciones) 1979-1983INDE:Redes locales en los proyectos hidroeléctricos de Chixoy, Chulac y Xalalá. ( Durante este período la Red Nac. tuvo 27 estaciones ) 1992-2002NORAD-CEPREDENAC. Registro y procesamiento en formato digital. ( en este período la Red Nac. tuvo 5 estaciones ) 1993Coop. Suiza, 4 estaciones para vigilar los V. Acatenango-Fuego. 1995INDE. 3 estaciones autónomas en la presa de Chixoy. 2001CONRED. 12 acelerómetros QDR. ( la Red Nac. tuvo 12 estaciones ) 2003-2004Proyecto Micth, gob. España. 9 estaciones, SP 3C, registro digital en campo. CONRED. Estación BB y acelerómetro. ( Red Nac con 17 est.) 2004 (en proyecto)CTBTO. Una estación BB. USGS. 8 estaciones para vigilar los volcanes. Desarrollo de la Red Sismológica Nacional

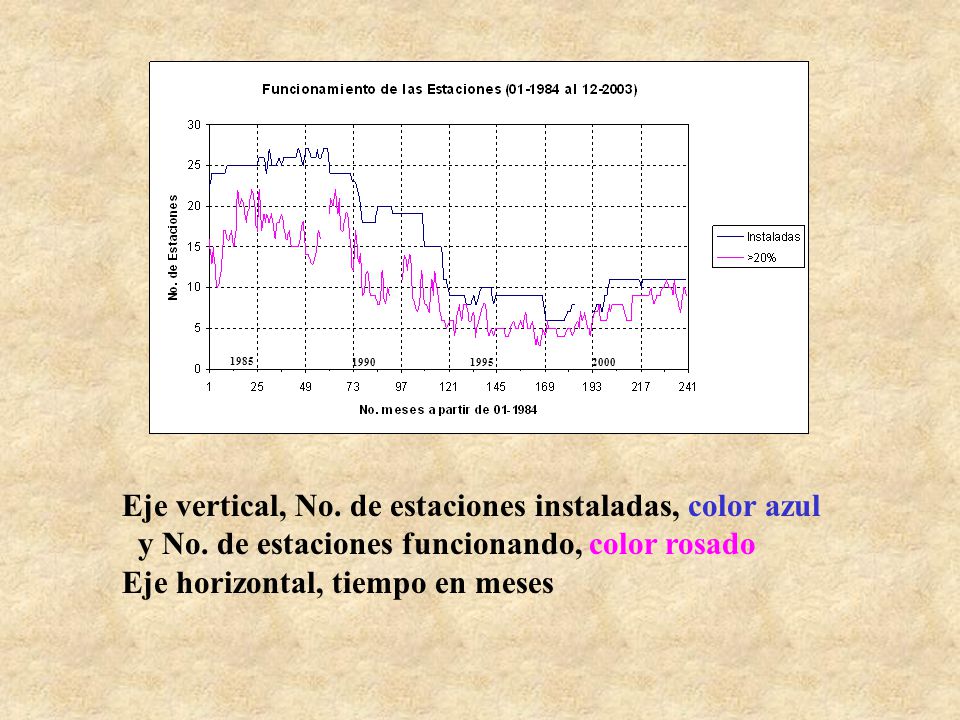

3 1985 2000 1990 1995 Eje vertical, No. de estaciones instaladas, color azul y No. de estaciones funcionando, color rosado Eje horizontal, tiempo en meses

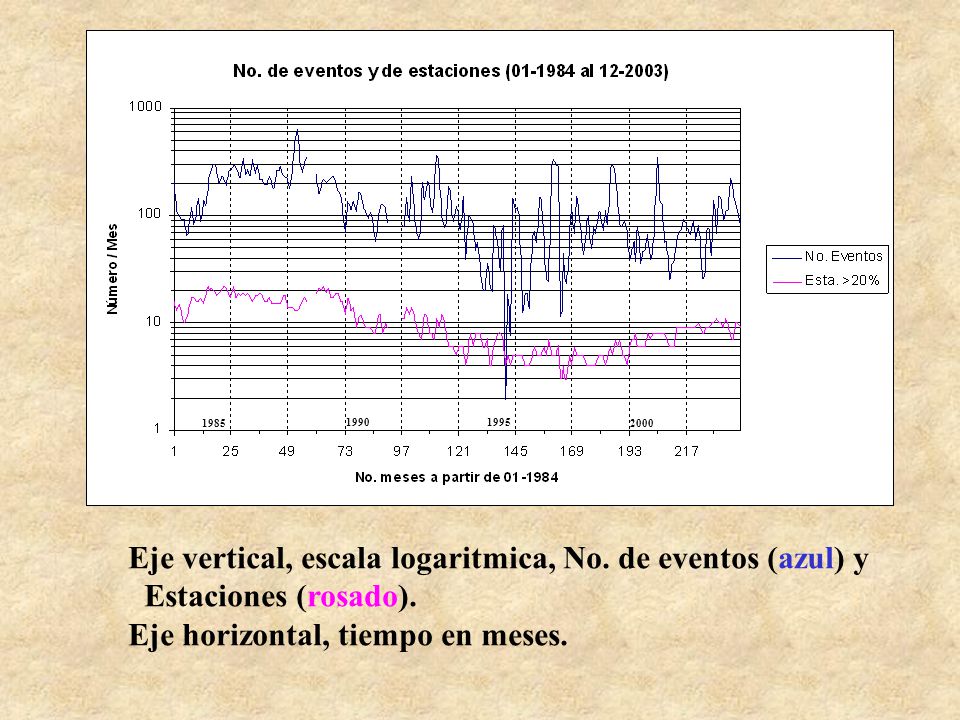

4 19901995 2000 1985 Eje vertical, escala logaritmica, No. de eventos (azul) y Estaciones (rosado). Eje horizontal, tiempo en meses.

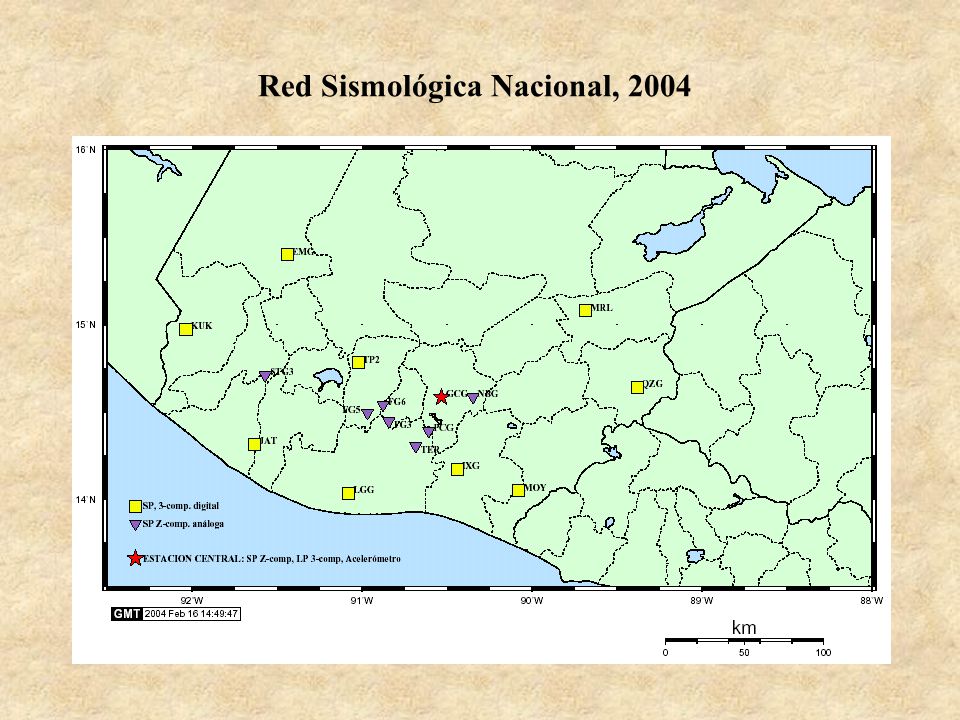

5 Red Sismológica Nacional, 2004

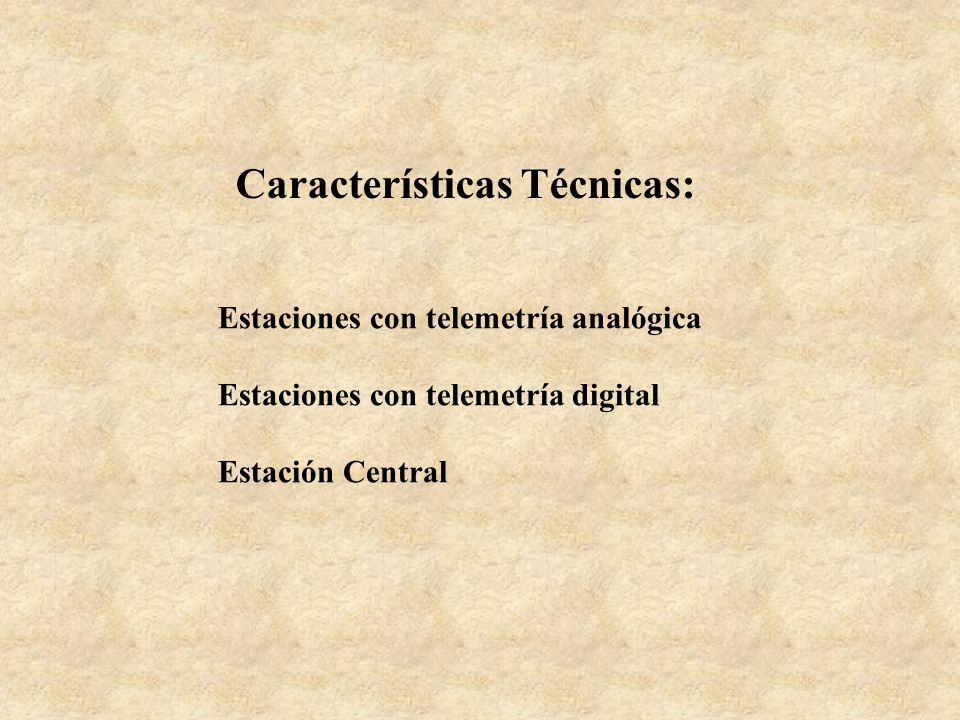

6 Características Técnicas: Estaciones con telemetría analógica Estaciones con telemetría digital Estación Central

7 Distribución de los enlaces y características de los equipos en las estaciones con telemetría analógica.

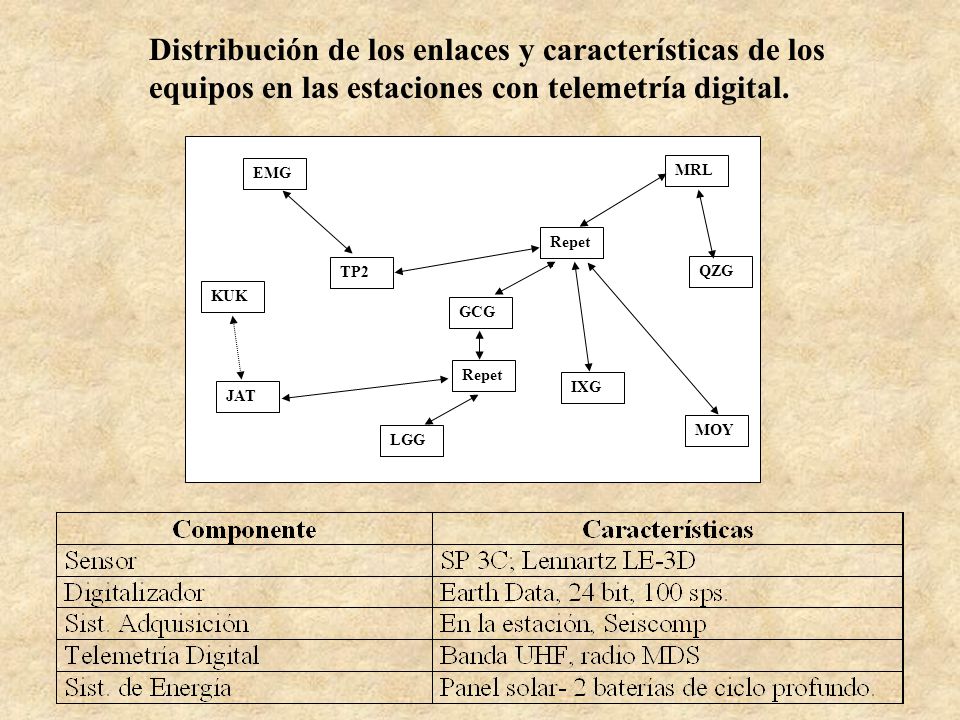

8 MRL GCG Repet LGG EMG TP2 JAT KUK Repet. QZG MOY IXG Distribución de los enlaces y características de los equipos en las estaciones con telemetría digital.

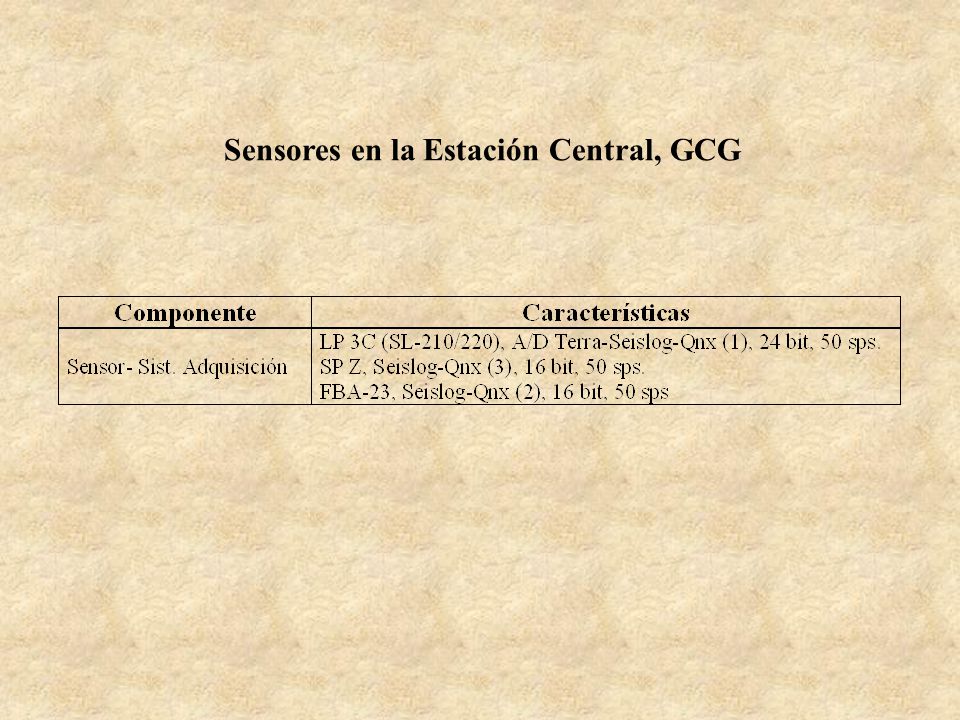

9 Sensores en la Estación Central, GCG

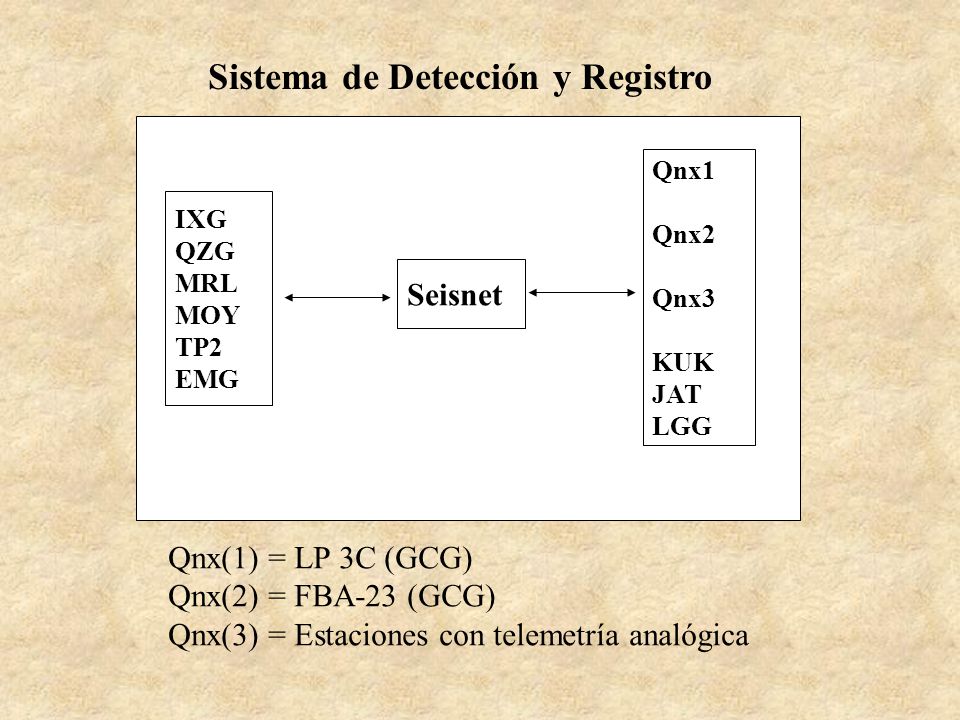

10 Seisnet Qnx1 Qnx2 Qnx3 KUK JAT LGG IXG QZG MRL MOY TP2 EMG Sistema de Detección y Registro Qnx(1) = LP 3C (GCG) Qnx(2) = FBA-23 (GCG) Qnx(3) = Estaciones con telemetría analógica

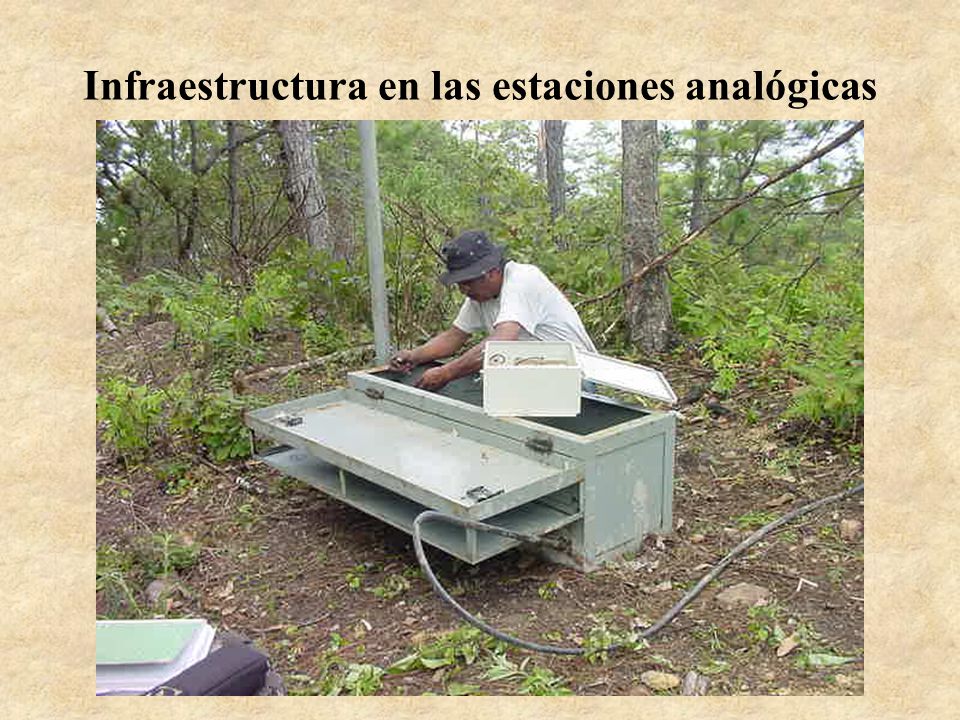

11 Infraestructura en las estaciones analógicas

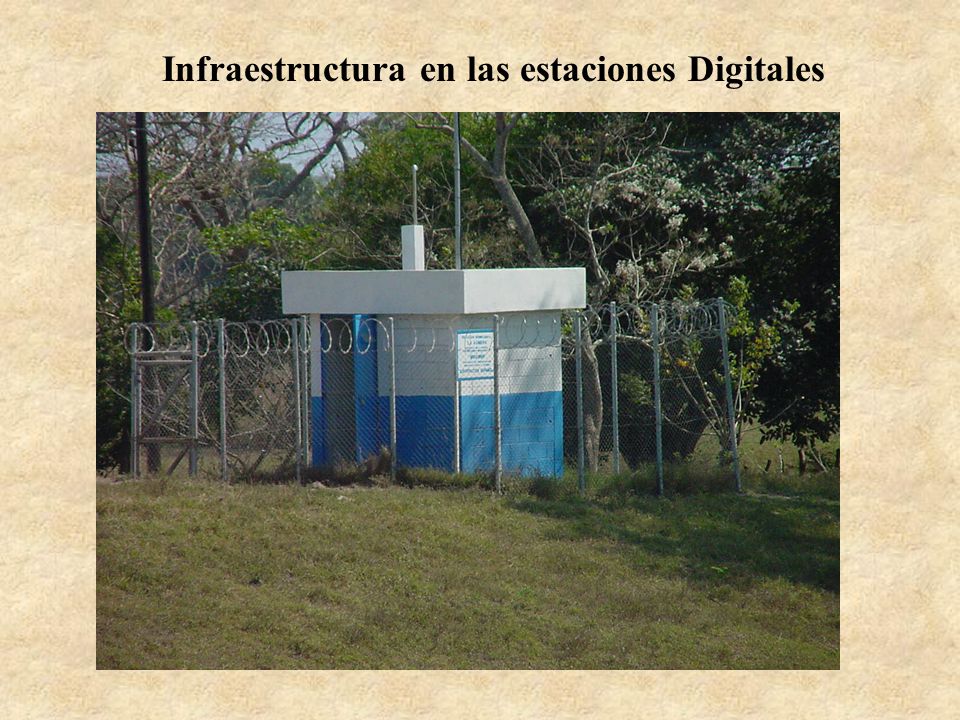

12 Infraestructura en las estaciones Digitales

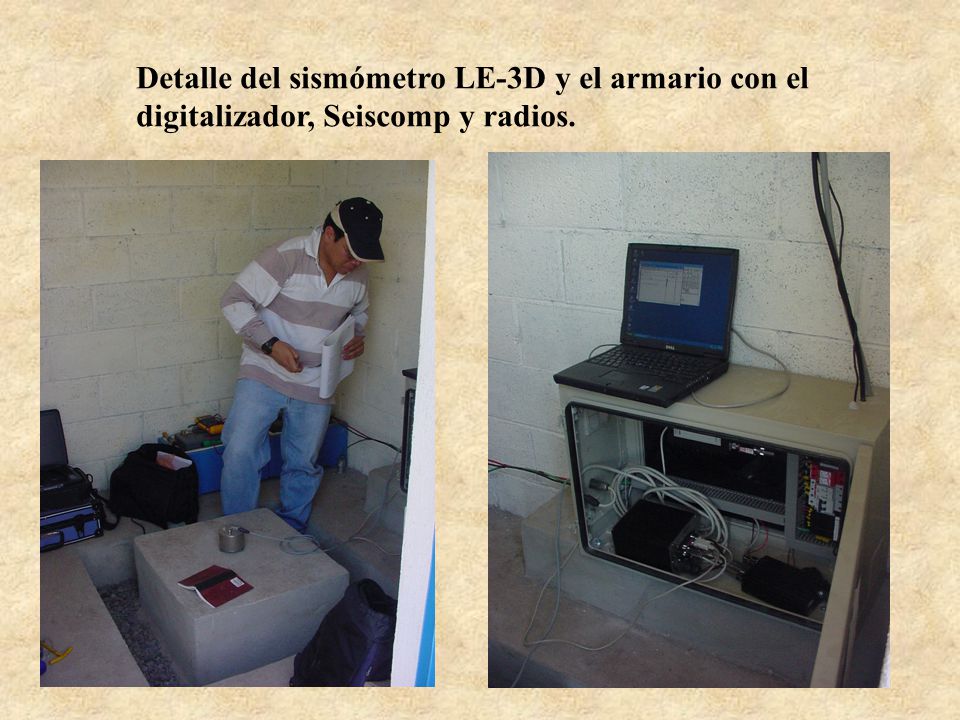

13 Detalle del sismómetro LE-3D y el armario con el digitalizador, Seiscomp y radios.

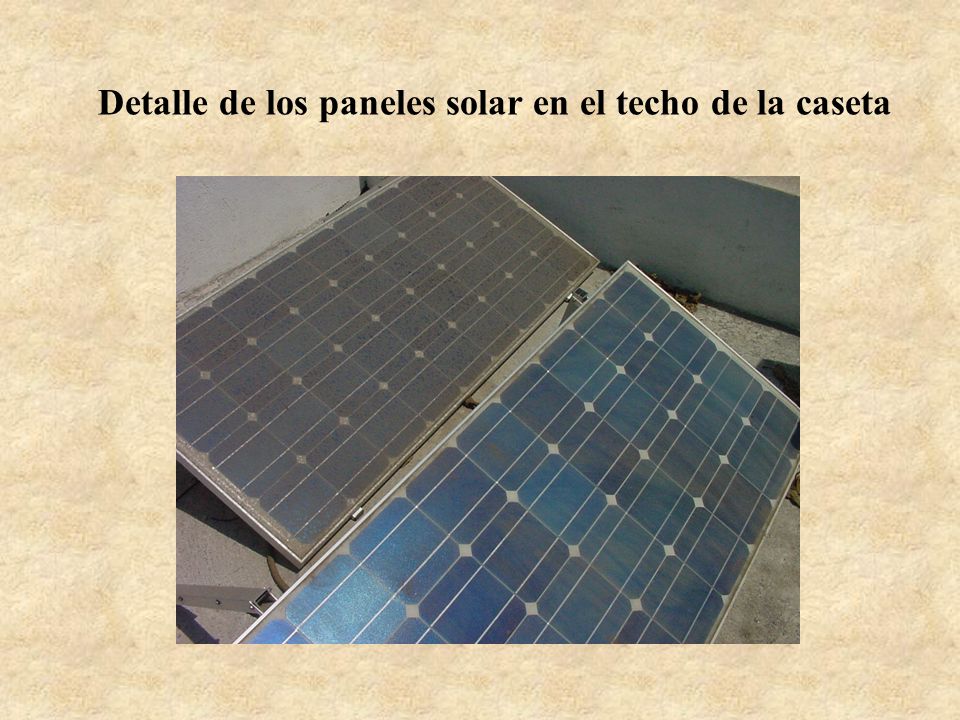

14 Detalle de los paneles solar en el techo de la caseta

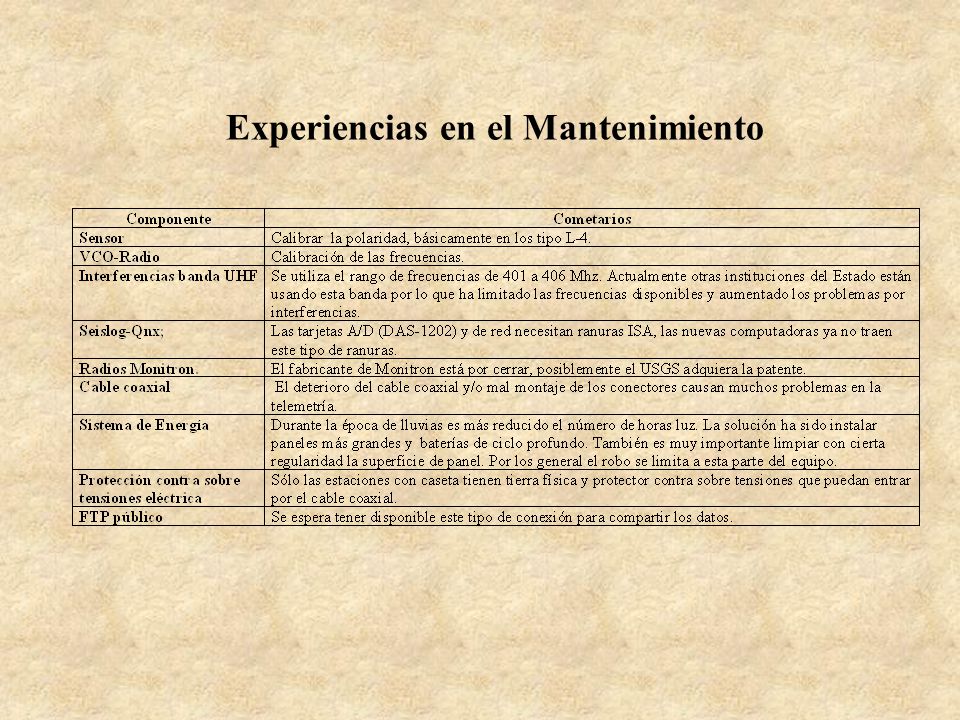

15 Experiencias en el Mantenimiento

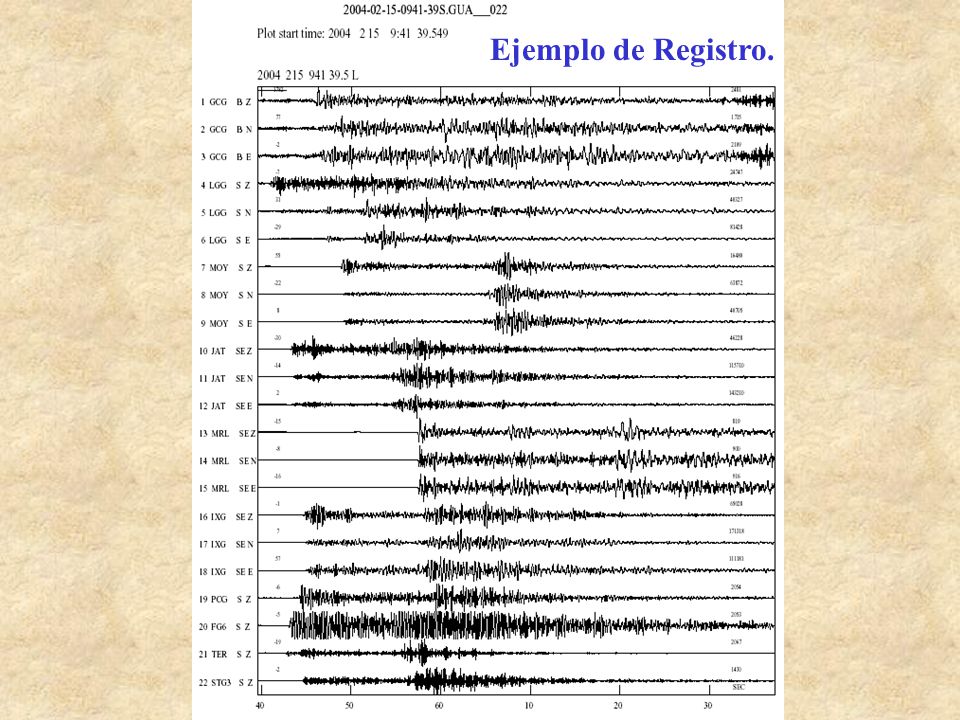

16 Ejemplo de Registro.

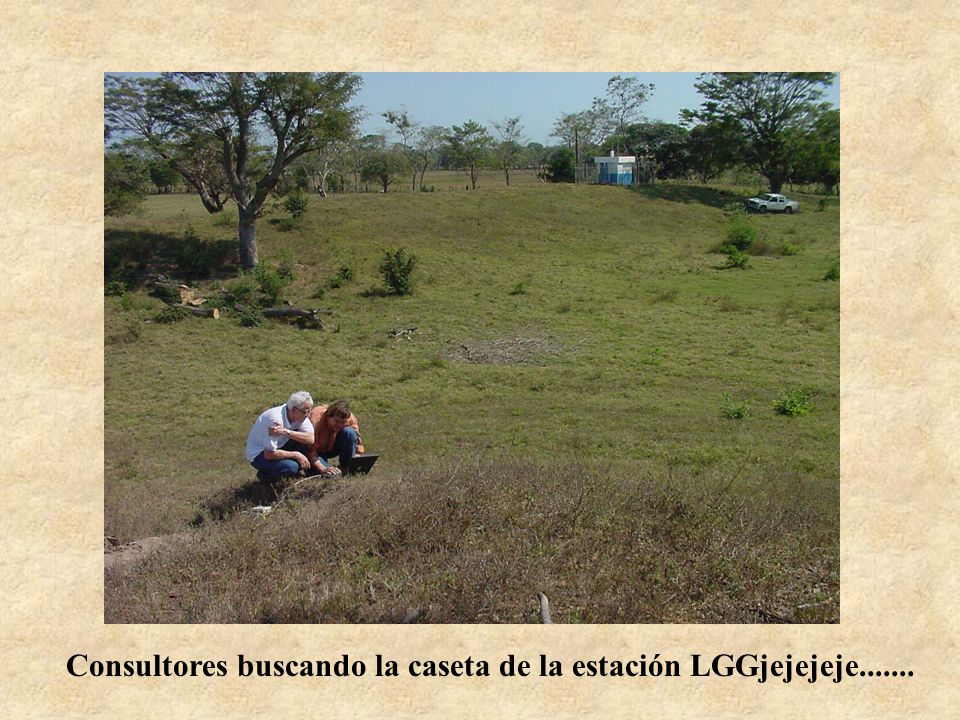

17 Consultores buscando la caseta de la estación LGGjejejeje.......
