REFLOTAMIENTO DE LA RED ACELEROGRÁFICA DEL CISMID

REFLOTAMIENTO DE LA RED ACELEROGRÁFICA DEL CISMID
UNIVERSIDAD NACIONAL DE INGENIERÍA Facultad de Ingeniería Civil REFLOTAMIENTO DE LA RED ACELEROGRÁFICA DEL CISMID Dr. Ing. Zenón Aguilar Bardales MSc. Ing. Fernando Lázares La Rosa Bch. Ing. Ramiro L. Piedra Rubio CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

RED ACELEROGRÁFICA DEL CISMID
Distribución de los 15 acelerógrafos analógicos instalados en las principales ciudades del país a partir del año 1989 CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

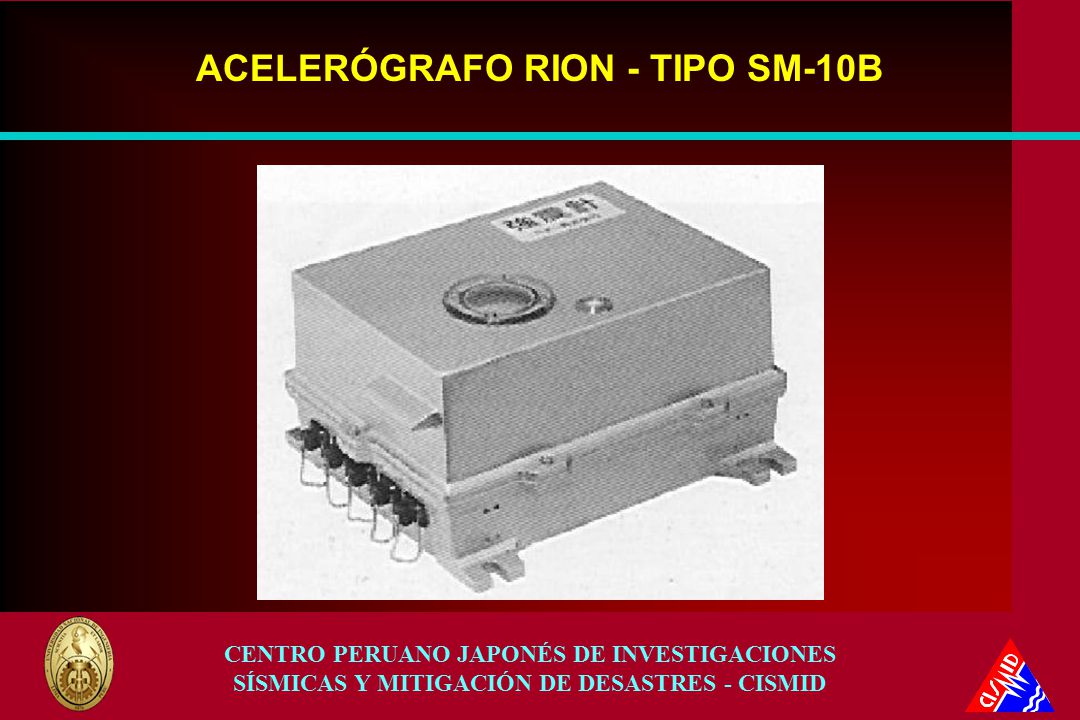

ACELERÓGRAFO RION - TIPO SM-10B
CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

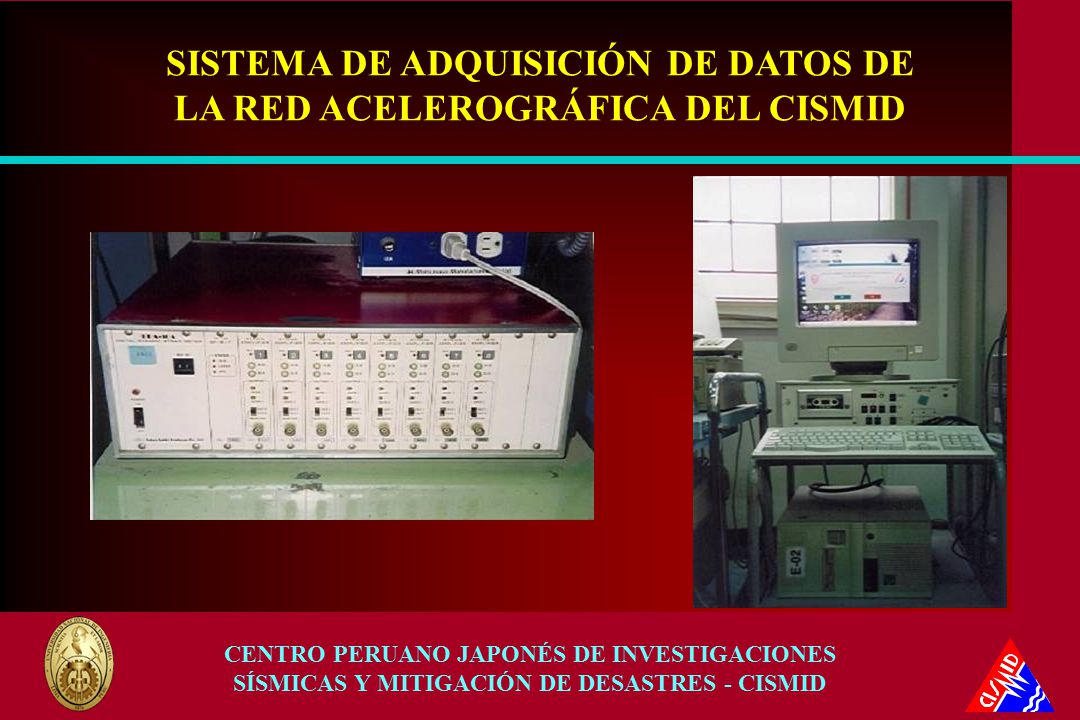

SISTEMA DE ADQUISICIÓN DE DATOS DE LA RED ACELEROGRÁFICA DEL CISMID

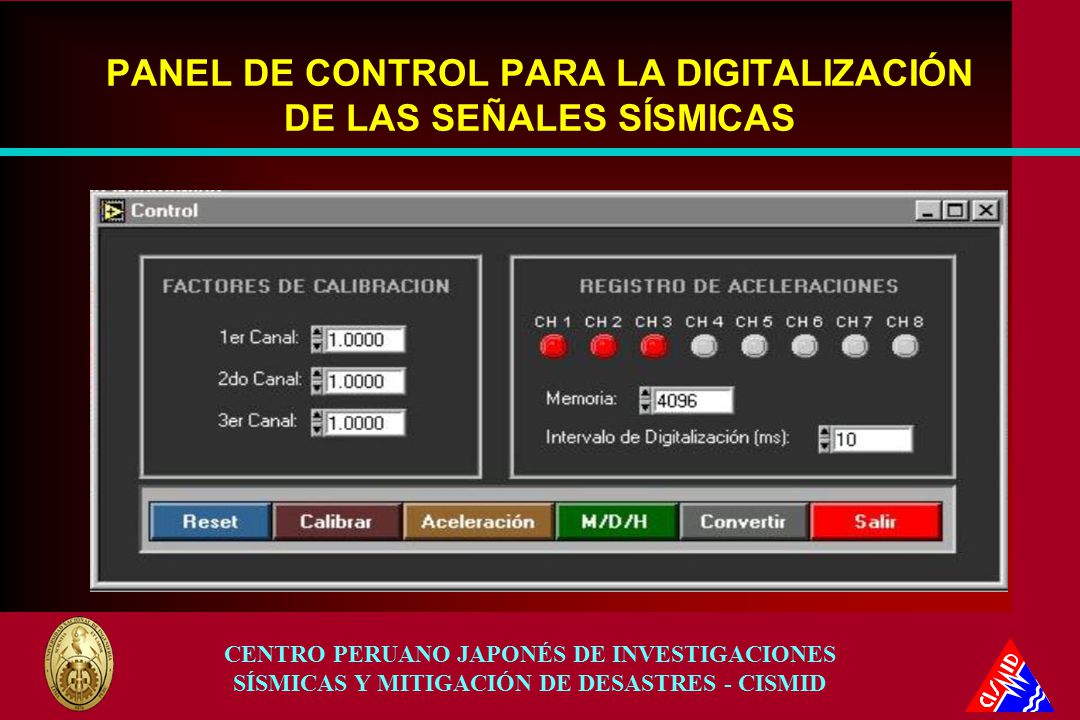

PANEL DE CONTROL PARA LA DIGITALIZACIÓN DE LAS SEÑALES SÍSMICAS

REGISTRO DE UN EVENTO SÍSMICO DIGITALIZADO

REGISTRO SÍSMICOS OBTENIDOS DEL TERREMOTO DE ATICO DEL 23/06/01 Y SUS RÉPLICAS
Estación de Moquegua Evento principal Estación de Tacna Réplicas del 23/06, 25/06 y 07/07 Estación de Arequipa Réplicas del 05/07 y 07/07 Estación de Ica Réplica del 05/07 CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

TIEMPO HISTORIA DE ACELERACIONES CORREGIDAS
SISMO DEL 23/06/2001, ATICO, PERU ACELERACIÓN MÁXIMA: CM/SEG2 CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

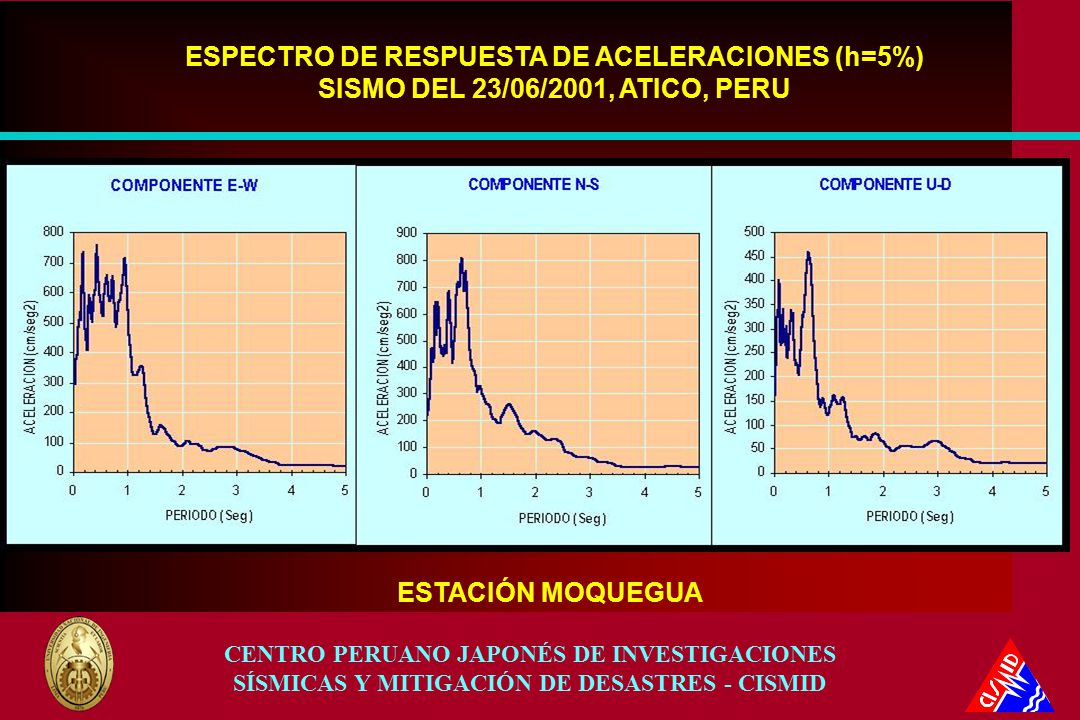

ESPECTRO DE RESPUESTA DE ACELERACIONES (h=5%)
SISMO DEL 23/06/2001, ATICO, PERU ESTACIÓN MOQUEGUA CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

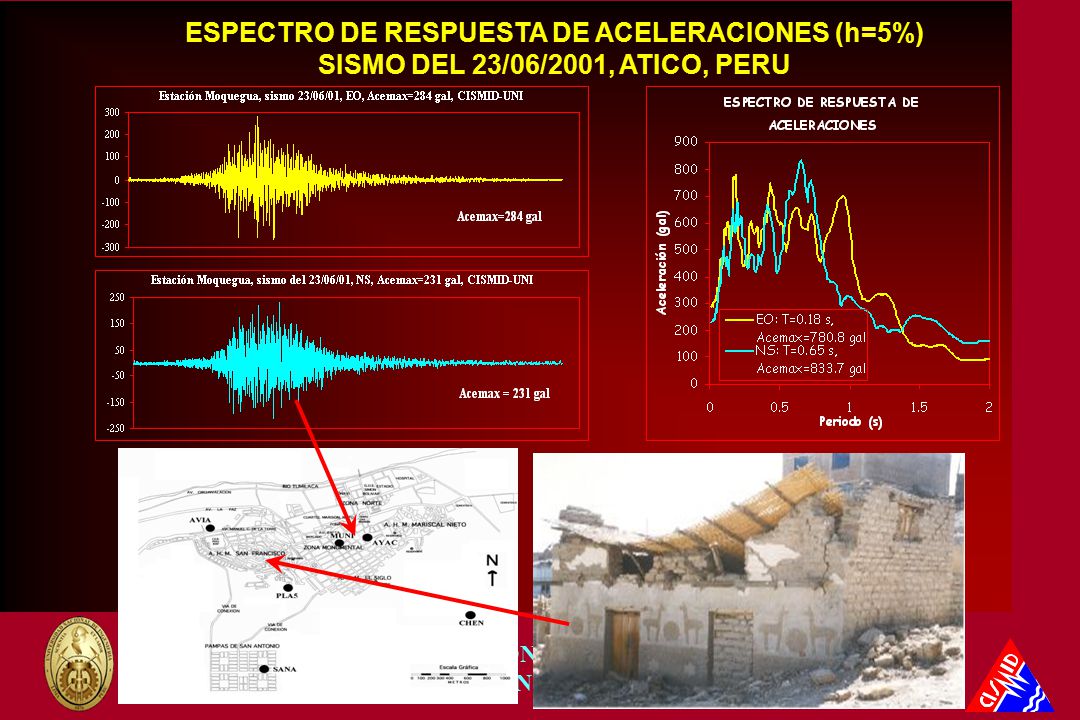

ESPECTRO DE RESPUESTA DE ACELERACIONES (h=5%)
SISMO DEL 23/06/2001, ATICO, PERU CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

Daños en Edificaciones
Ciudad de Arequipa Daños en Edificaciones Fuente: CIP-PERU Fuente: CIP-PERU CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

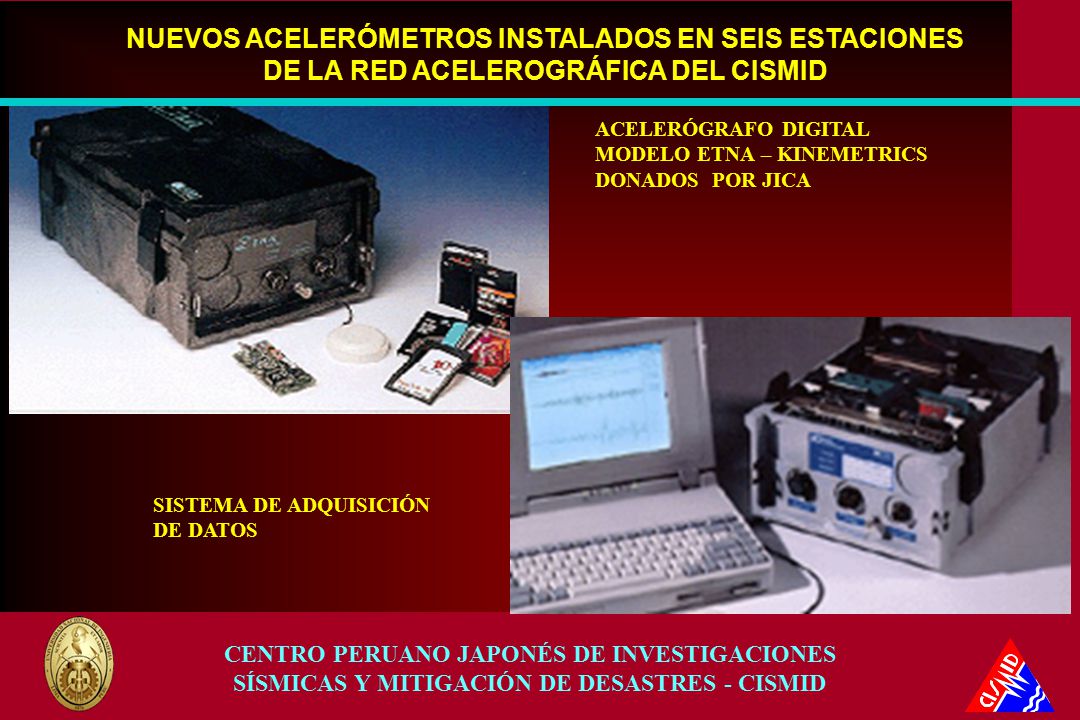

NUEVOS ACELERÓMETROS INSTALADOS EN SEIS ESTACIONES DE LA RED ACELEROGRÁFICA DEL CISMID
ACELERÓGRAFO DIGITAL MODELO ETNA – KINEMETRICS DONADOS POR JICA SISTEMA DE ADQUISICIÓN DE DATOS CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

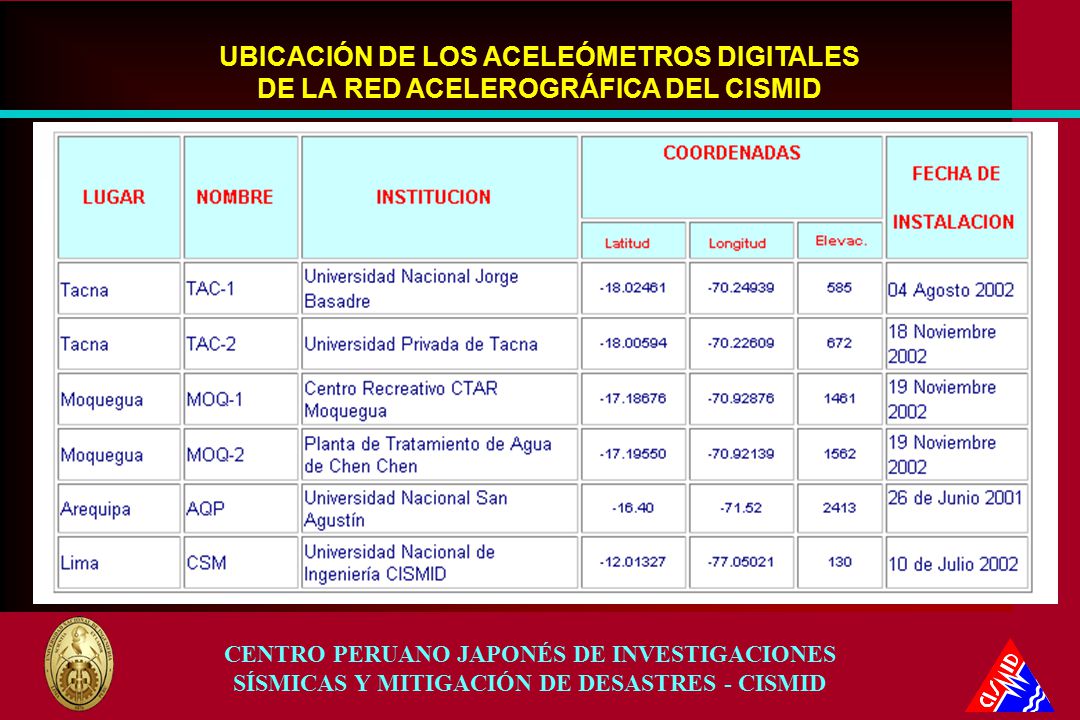

UBICACIÓN DE LOS ACELEÓMETROS DIGITALES DE LA RED ACELEROGRÁFICA DEL CISMID

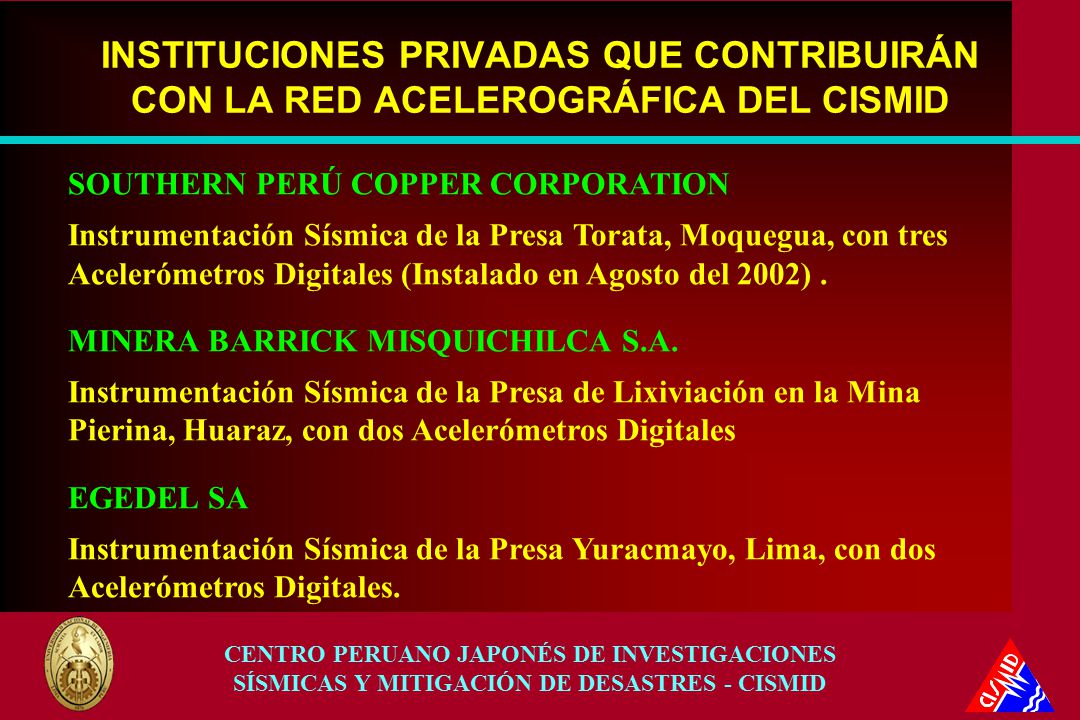

INSTITUCIONES PRIVADAS QUE CONTRIBUIRÁN CON LA RED ACELEROGRÁFICA DEL CISMID
SOUTHERN PERÚ COPPER CORPORATION Instrumentación Sísmica de la Presa Torata, Moquegua, con tres Acelerómetros Digitales (Instalado en Agosto del 2002) . MINERA BARRICK MISQUICHILCA S.A. Instrumentación Sísmica de la Presa de Lixiviación en la Mina Pierina, Huaraz, con dos Acelerómetros Digitales EGEDEL SA Instrumentación Sísmica de la Presa Yuracmayo, Lima, con dos Acelerómetros Digitales. CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

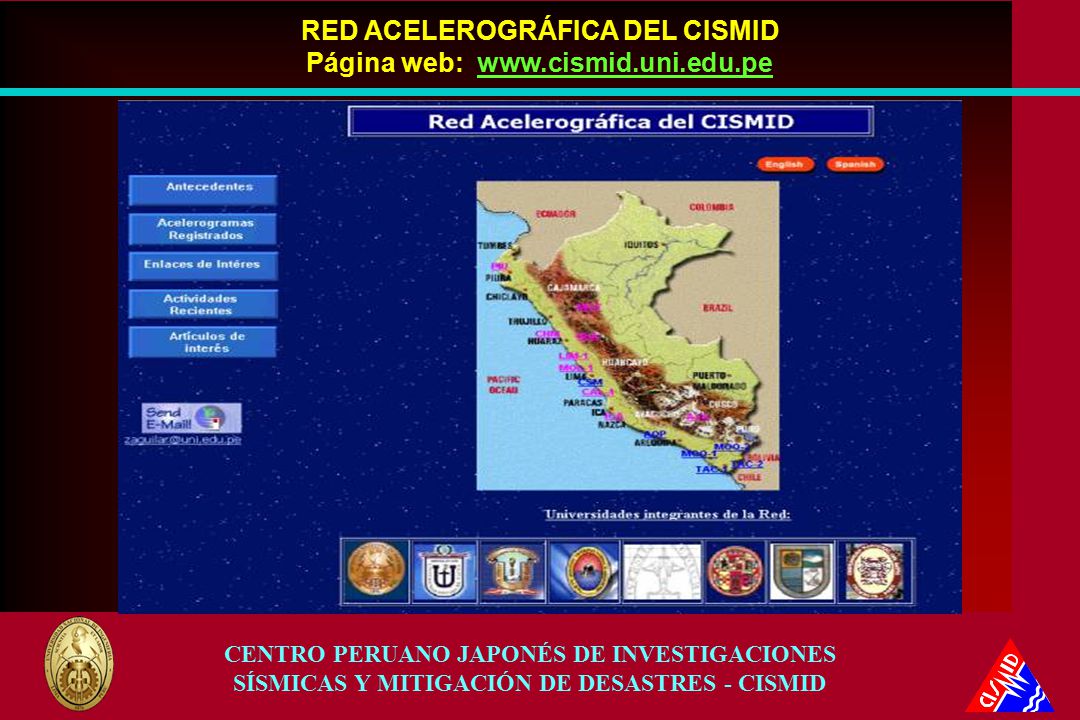

Página web: CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

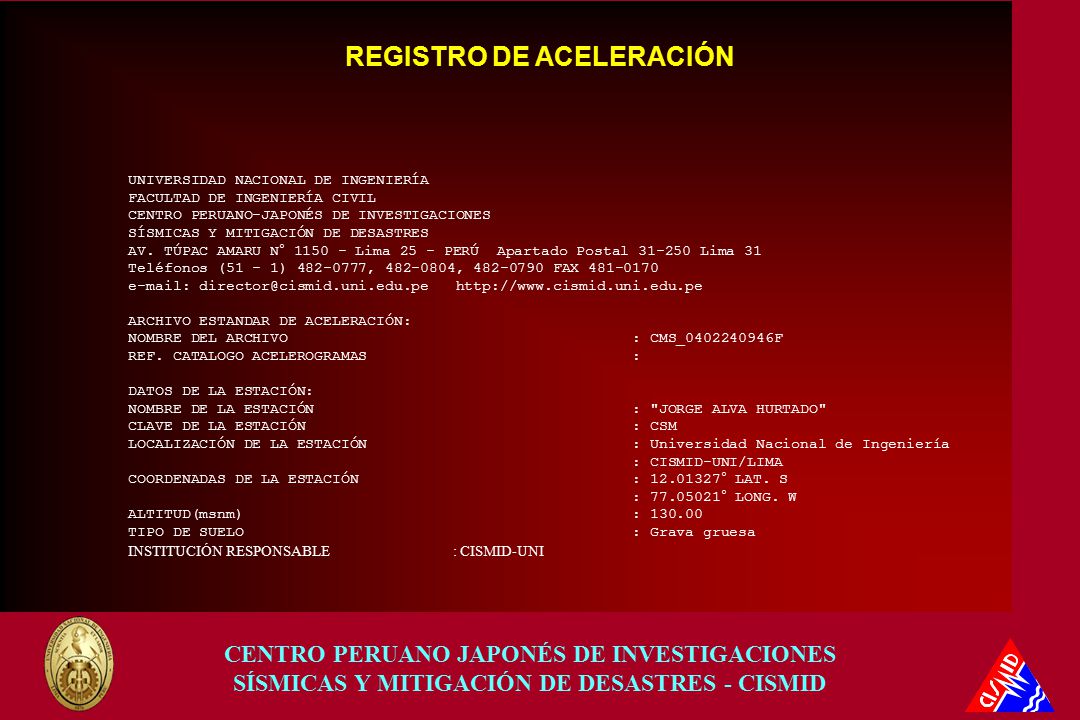

REGISTRO DE ACELERACIÓN
UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERÍA CIVIL CENTRO PERUANO-JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES AV. TÚPAC AMARU N° Lima 25 - PERÚ Apartado Postal Lima 31 Teléfonos (51 - 1) , , FAX ARCHIVO ESTANDAR DE ACELERACIÓN: NOMBRE DEL ARCHIVO : CMS_ F REF. CATALOGO ACELEROGRAMAS : DATOS DE LA ESTACIÓN: NOMBRE DE LA ESTACIÓN : "JORGE ALVA HURTADO" CLAVE DE LA ESTACIÓN : CSM LOCALIZACIÓN DE LA ESTACIÓN : Universidad Nacional de Ingeniería : CISMID-UNI/LIMA COORDENADAS DE LA ESTACIÓN : ° LAT. S : ° LONG. W ALTITUD(msnm) : TIPO DE SUELO : Grava gruesa INSTITUCIÓN RESPONSABLE : CISMID-UNI CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

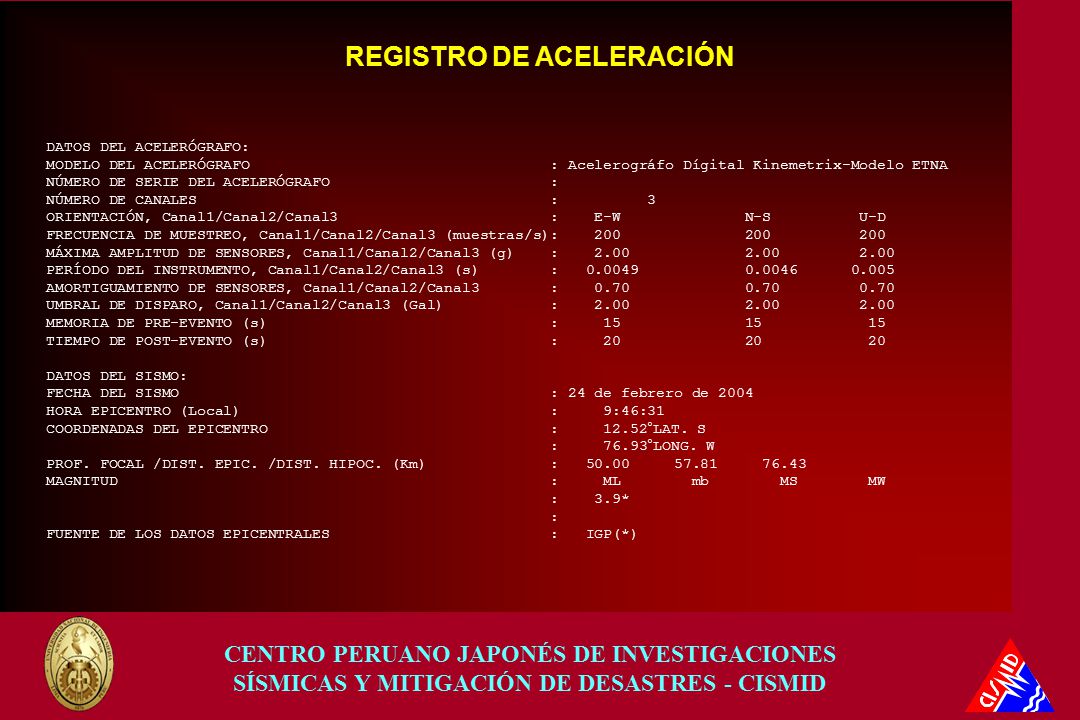

DATOS DEL ACELERÓGRAFO: MODELO DEL ACELERÓGRAFO : Acelerográfo Dígital Kinemetrix-Modelo ETNA NÚMERO DE SERIE DEL ACELERÓGRAFO : NÚMERO DE CANALES : ORIENTACIÓN, Canal1/Canal2/Canal : E-W N-S U-D FRECUENCIA DE MUESTREO, Canal1/Canal2/Canal3 (muestras/s): MÁXIMA AMPLITUD DE SENSORES, Canal1/Canal2/Canal3 (g) : PERÍODO DEL INSTRUMENTO, Canal1/Canal2/Canal3 (s) : AMORTIGUAMIENTO DE SENSORES, Canal1/Canal2/Canal : UMBRAL DE DISPARO, Canal1/Canal2/Canal3 (Gal) : MEMORIA DE PRE-EVENTO (s) : TIEMPO DE POST-EVENTO (s) : DATOS DEL SISMO: FECHA DEL SISMO : 24 de febrero de 2004 HORA EPICENTRO (Local) : 9:46:31 COORDENADAS DEL EPICENTRO : °LAT. S : °LONG. W PROF. FOCAL /DIST. EPIC. /DIST. HIPOC. (Km) : MAGNITUD : ML mb MS MW : * : FUENTE DE LOS DATOS EPICENTRALES : IGP(*) CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

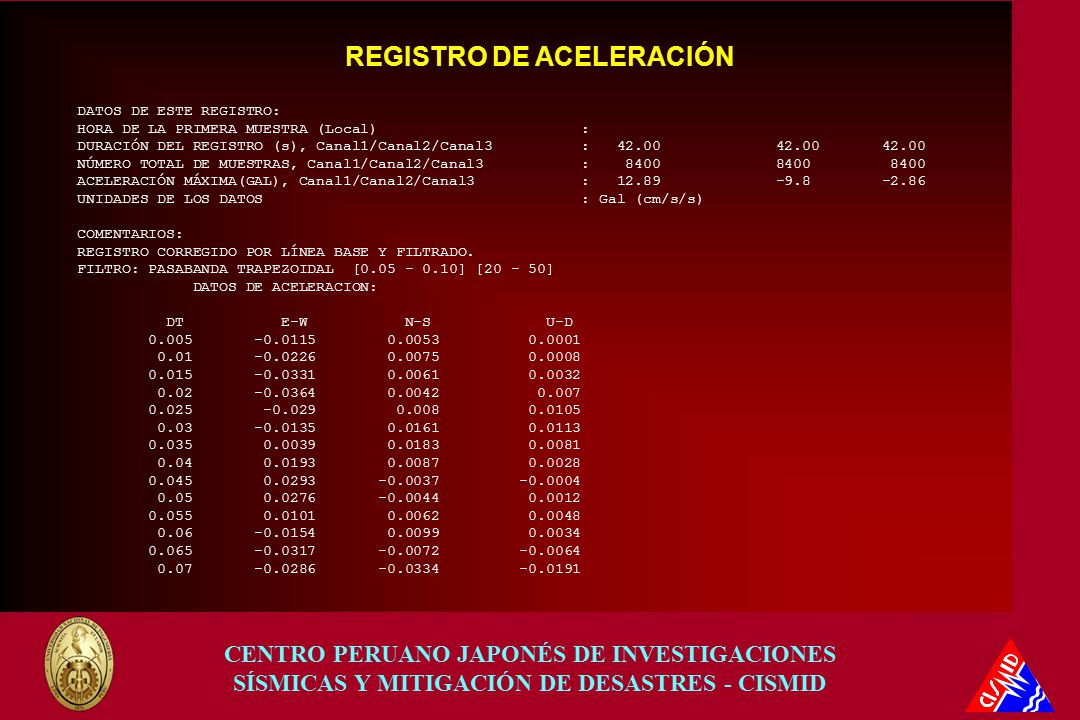

DATOS DE ESTE REGISTRO: HORA DE LA PRIMERA MUESTRA (Local) : DURACIÓN DEL REGISTRO (s), Canal1/Canal2/Canal : NÚMERO TOTAL DE MUESTRAS, Canal1/Canal2/Canal : ACELERACIÓN MÁXIMA(GAL), Canal1/Canal2/Canal : UNIDADES DE LOS DATOS : Gal (cm/s/s) COMENTARIOS: REGISTRO CORREGIDO POR LÍNEA BASE Y FILTRADO. FILTRO: PASABANDA TRAPEZOIDAL [ ] [ ] DATOS DE ACELERACION: DT E-W N-S U-D CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

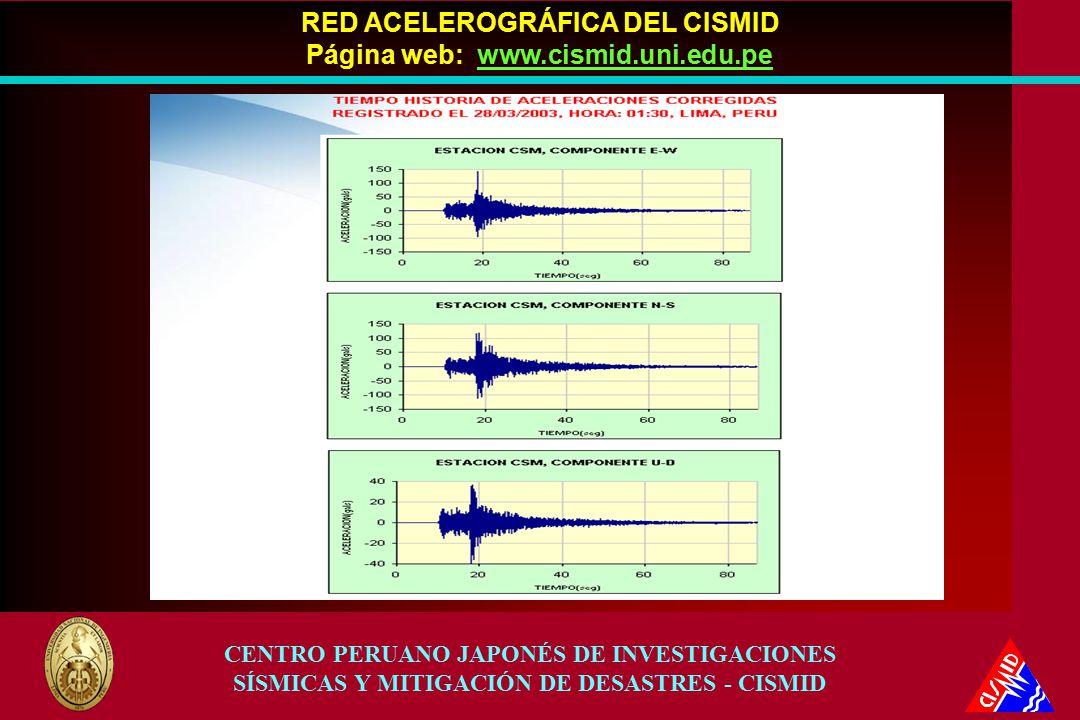

Página web: CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID

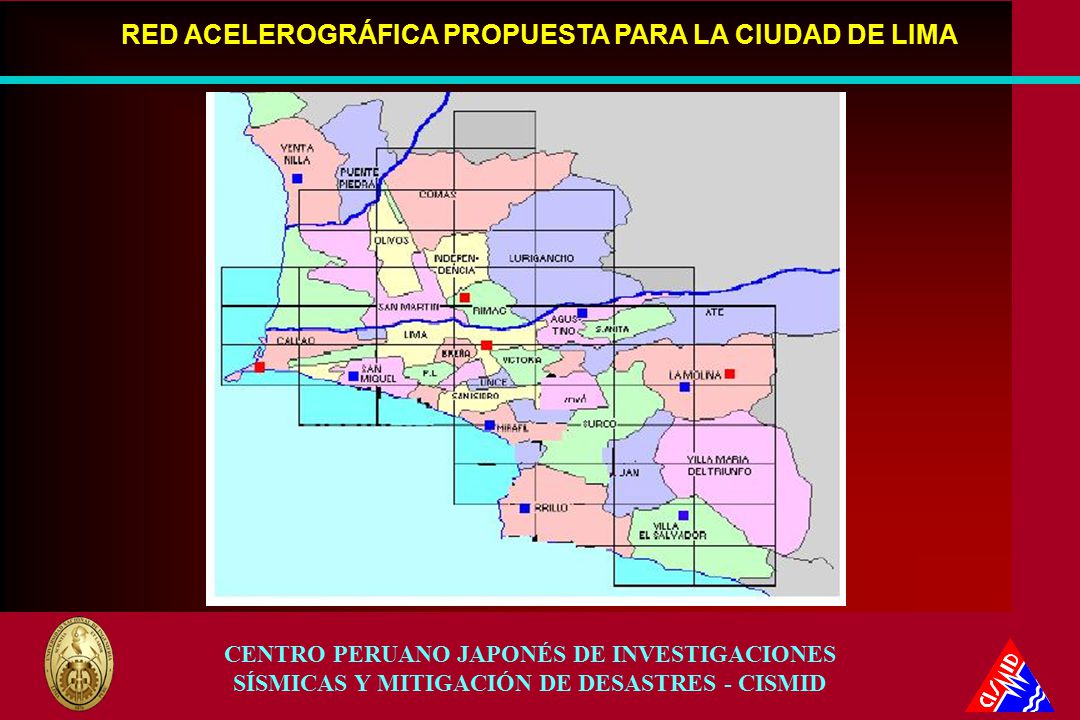

RED ACELEROGRÁFICA PROPUESTA PARA LA CIUDAD DE LIMA

CONCLUSIONES Es hora de tomar conciencia de la importancia de la instrumentación sísmica mediante una Red Nacional. El CISMID está realizando un esfuerzo importante para llevar a cabo este proyecto. Es indispensable el apoyo de instituciones públicas y privadas para formar una sólida red de observación sísmica que provea la información libre y oportuna a la comunidad científica nacional e internacional. La Red Acelerográfica del CISMID, garantiza la distribución libre e inmediata de los registros sísmicos, a través de la página web, para que puedan ser utilizados por la comunidad científica. CENTRO PERUANO JAPONÉS DE INVESTIGACIONES SÍSMICAS Y MITIGACIÓN DE DESASTRES - CISMID
