COMPATIBILIDAD DE TIMER DEFROST
Objetivo: Establecer el procedimiento para hacer compatibles los relojes de deshielo de los refrigeradores de 14 y 16 pies, con los relojes de deshielo de los refrigeradores de 9 y 11 pies. Reloj de deshielo 14 y 16 pies Reloj de deshielo 9 y 11 pies
2
COMPATIBILIDAD DE TIMER DEFROST
PASO 1 Desensamblar el control box, ubicar el reloj de deshielo y asegurarse que los colores de los cables del arnés coinciden con lo marcado en la etiqueta.
3
COMPATIBILIDAD DE TIMER DEFROST

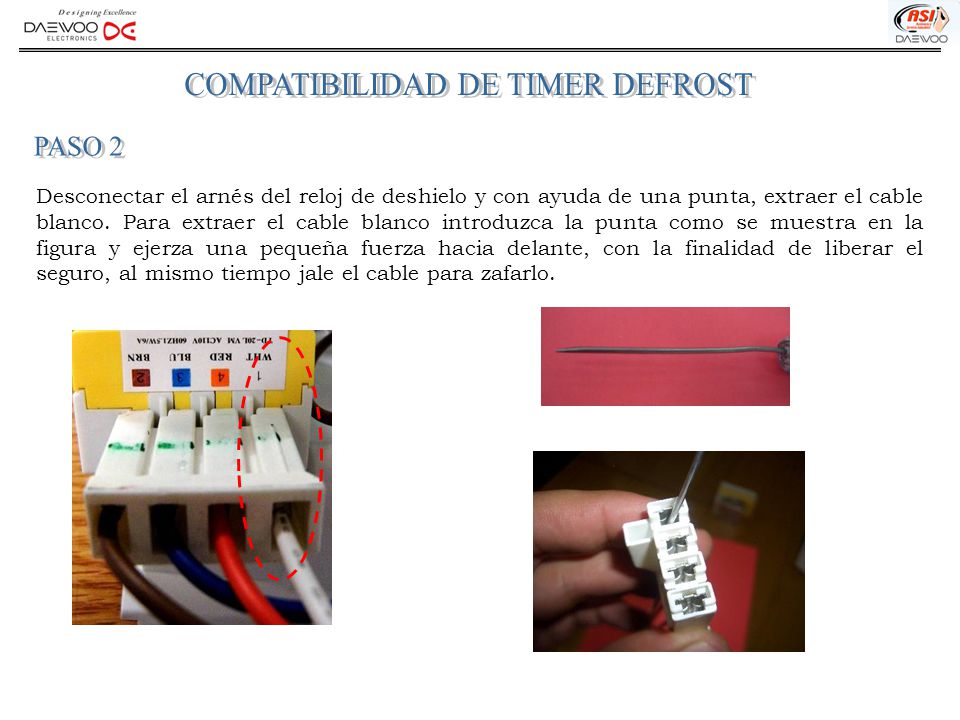

PASO 2 Desconectar el arnés del reloj de deshielo y con ayuda de una punta, extraer el cable blanco. Para extraer el cable blanco introduzca la punta como se muestra en la figura y ejerza una pequeña fuerza hacia delante, con la finalidad de liberar el seguro, al mismo tiempo jale el cable para zafarlo.
4
COMPATIBILIDAD DE TIMER DEFROST

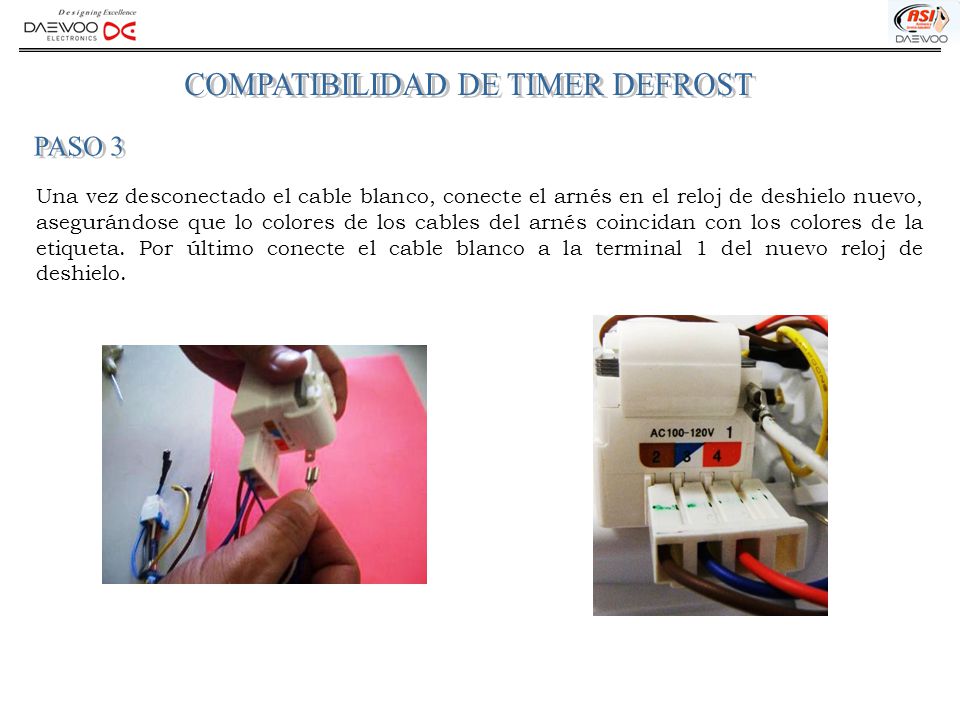

PASO 3 Una vez desconectado el cable blanco, conecte el arnés en el reloj de deshielo nuevo, asegurándose que lo colores de los cables del arnés coincidan con los colores de la etiqueta. Por último conecte el cable blanco a la terminal 1 del nuevo reloj de deshielo.
5
COMPATIBILIDAD DE TIMER DEFROST

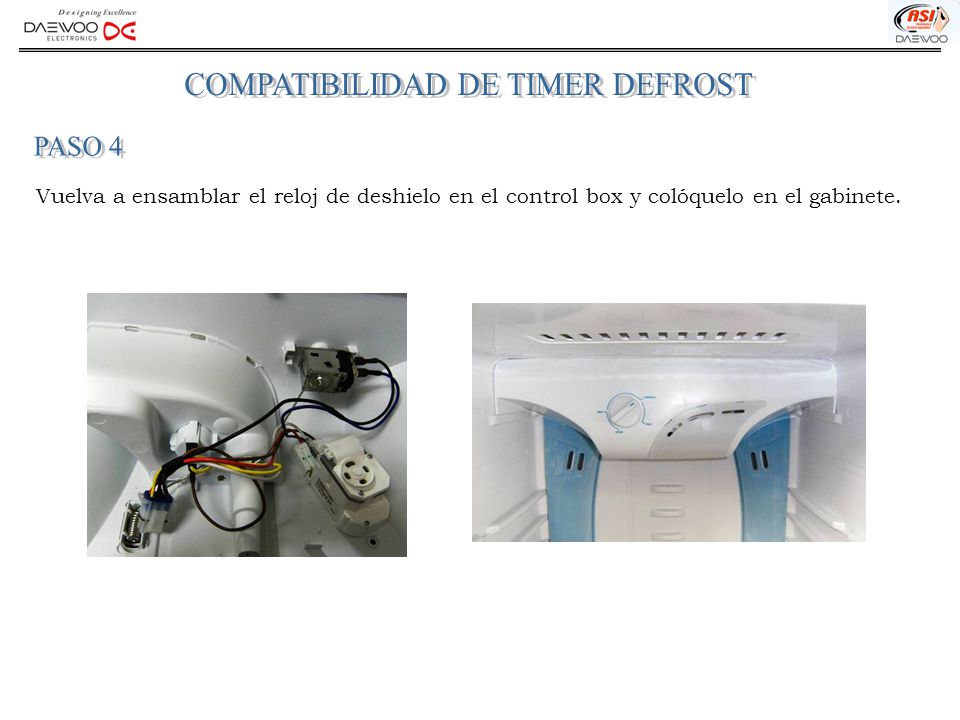

PASO 4 Vuelva a ensamblar el reloj de deshielo en el control box y colóquelo en el gabinete.
