Máster de Física de la Materia Condensada y Nanotecnología

Presentaciones similares


Presentación del tema: "Máster de Física de la Materia Condensada y Nanotecnología"— Transcripción de la presentación:

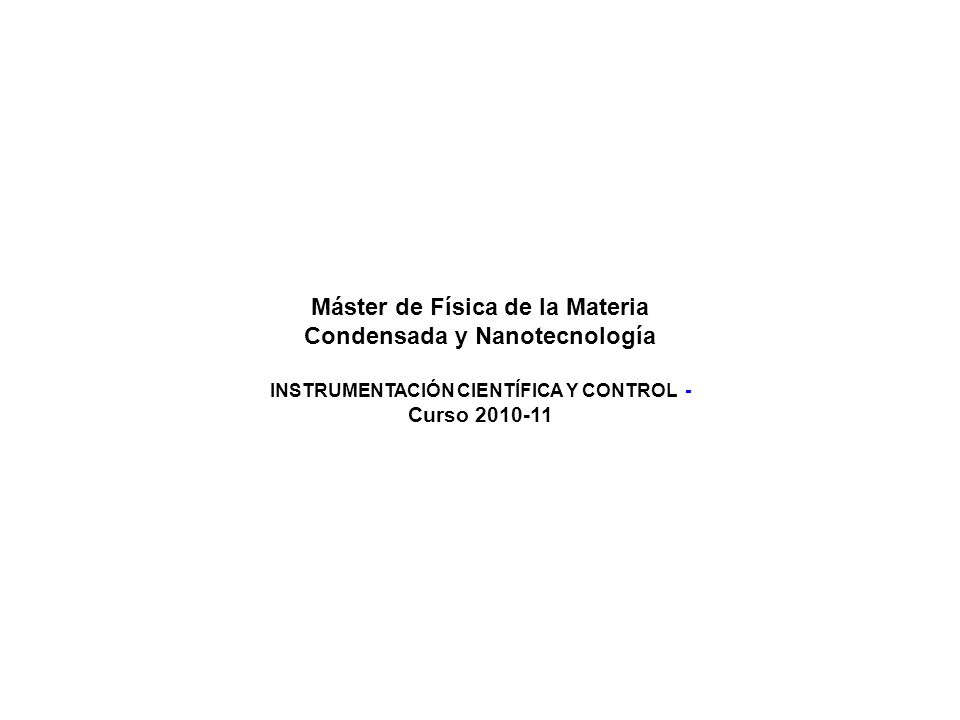

1 Máster de Física de la Materia Condensada y Nanotecnología
  INSTRUMENTACIÓN CIENTÍFICA Y CONTROL - Curso

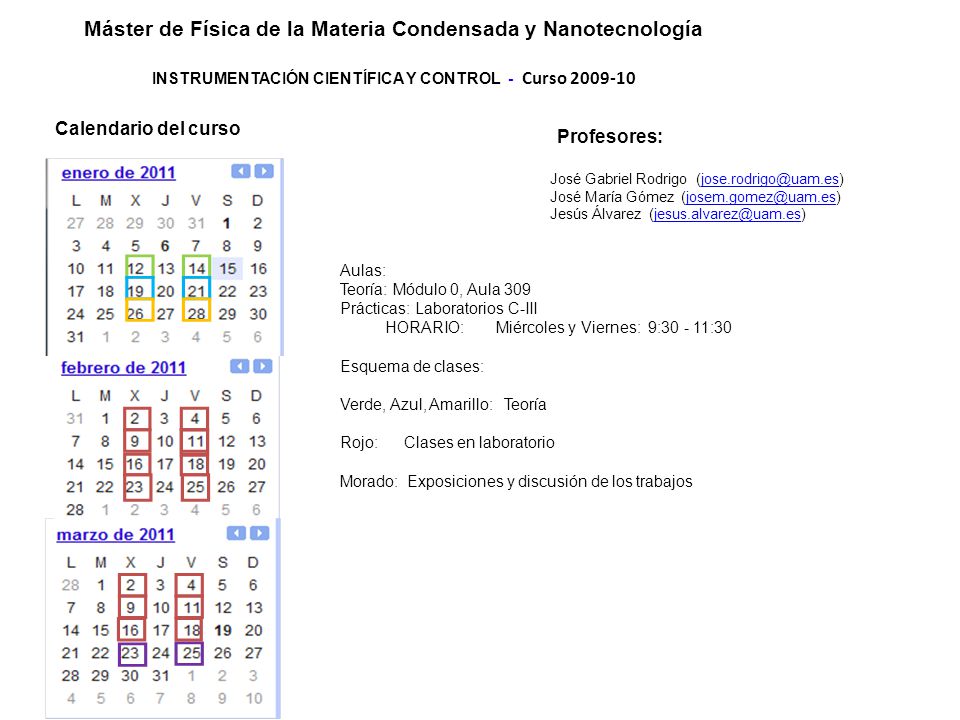

2 Máster de Física de la Materia Condensada y Nanotecnología
  INSTRUMENTACIÓN CIENTÍFICA Y CONTROL - Curso Calendario del curso Profesores: José Gabriel Rodrigo  José María Gómez Jesús Álvarez Aulas: Teoría: Módulo 0, Aula 309 Prácticas: Laboratorios C-III           HORARIO:       Miércoles y Viernes:  9: :30                                   Esquema de clases:  Verde, Azul, Amarillo:   Teoría Rojo:      Clases en laboratorio Morado:  Exposiciones y discusión de los trabajos

3 1. Planteamiento de experimentos científicos (12 Enero - JGR )
Página web de la asignatura: Temario: 1.    Planteamiento de experimentos científicos   (12 Enero - JGR ) 2.    Instrumentos científicos de medida y control (14 Enero - JGR) 3.    Adquisición de datos con ordenador (19 Enero - JMG) 4.    Sistemas de control (21 Enero - JMG) 5.    Componentes eléctricos y electrónicos (26 Enero – JA) 6.    Filtrado y calidad de señales eléctricas (28 Enero – JA) Prácticas: ( 2 de Febrero a 18 de Marzo)  Las prácticas consisten en el diseño y realización de una serie de medidas físicas mediante sistemas de control de instrumentos y adquisición de datos por ordenador. El software de control y medida es Matlab. Se utilizarán dispositivos de adquisición analógicos y digitales (bus PCI y USB), e instrumentos controlables mediante el bus IEEE488 y USB. CRITERIOS DE EVALUACIÓN Evaluación continua: realización de las prácticas, exposición y discusión de los trabajos realizados. Entrega de informes semanales sobre la evolución de la práctica.

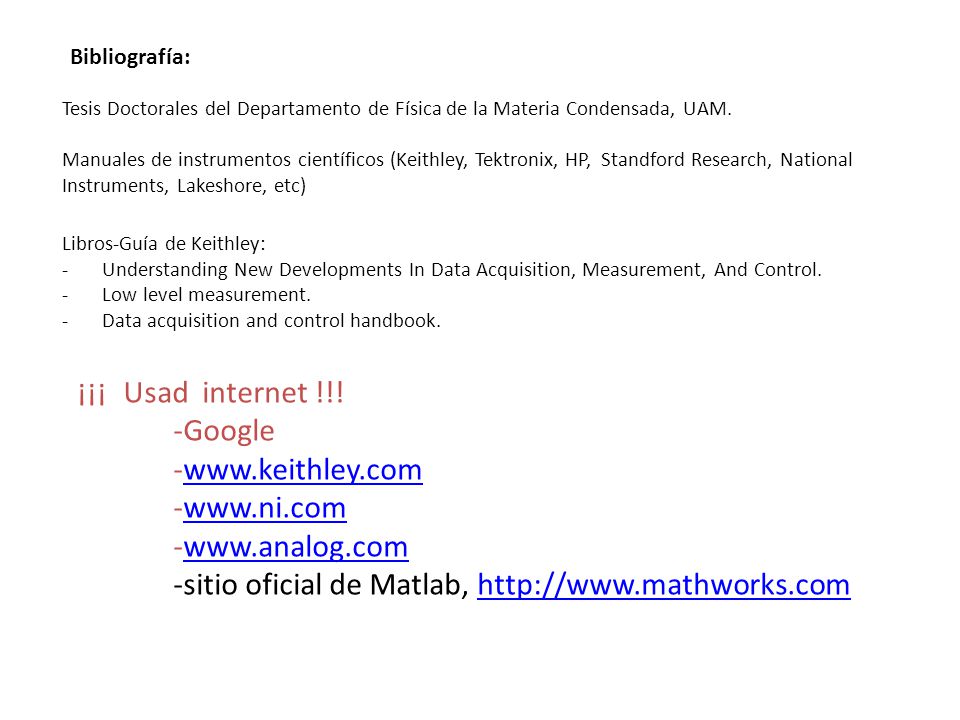

4 Bibliografía: Tesis Doctorales del Departamento de Física de la Materia Condensada, UAM.  Manuales de instrumentos científicos (Keithley, Tektronix, HP,  Standford Research, National Instruments, Lakeshore, etc)  Libros-Guía de Keithley: -       Understanding New Developments In Data Acquisition, Measurement, And Control. -       Low level measurement. -       Data acquisition and control handbook.   BOLTON, W.: Instrumentation and Control Systems, Newnes, Oxford (2004).  DORF, RICHARD; BISHOP, ROBERT H.: Sistemas de control moderno, Pearson Educación, Madrid (2005) (10ª edición). FRANKLIN, GENE F.; POWELL, J. DAVID; EMAMI-NAEINI, ABBAS: Feedback Control of Dynamic Systems, Addison-Wesley, Reading (1988). OGATA, K.: Ingeniería de control moderna, Pearson Educación, Madrid (2003) (4ª edición). OGATA, K.: Sistemas de control en tiempo discreto, Pearson, México (1996) (2ª edición). PARK, J.; MACKAY, S.: Practical Data Acquisition for Instrumentation and Control Systems, Newnes, Oxford (2003). PROAKIS, JOHN G.; MANOLAKIS, DIMITRIS G.: Tratamiento digital de señales, Pearson Educación, Madrid (2007) (4ª edición). Moore, Davis, Coplan: Building Scientific Apparatus Instruments, Addison-Wesley. Paul Horowitz, Winfield Hill The art of electronics. Cambridge University Press.

5 sitio oficial de Matlab, http://www.mathworks.com
Bibliografía: Tesis Doctorales del Departamento de Física de la Materia Condensada, UAM. Manuales de instrumentos científicos (Keithley, Tektronix, HP,  Standford Research, National Instruments, Lakeshore, etc) Libros-Guía de Keithley: -       Understanding New Developments In Data Acquisition, Measurement, And Control. -       Low level measurement. -       Data acquisition and control handbook. ¡¡¡ Usad internet !!! Google sitio oficial de Matlab,

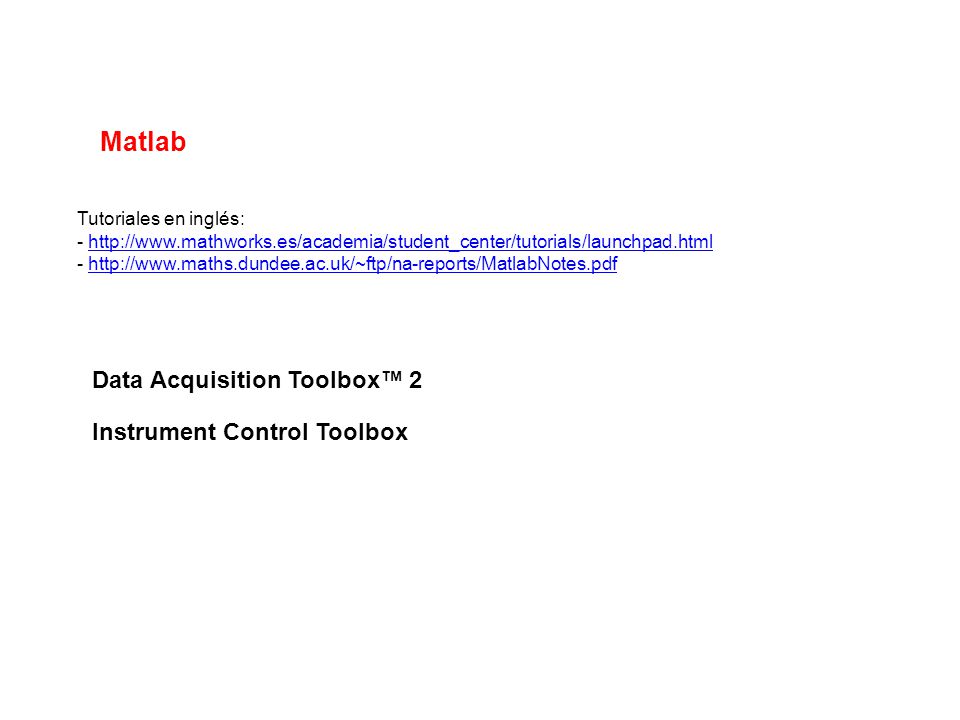

6 Matlab Data Acquisition Toolbox™ 2 Instrument Control Toolbox
Tutoriales en inglés: - - Data Acquisition Toolbox™ 2 Instrument Control Toolbox

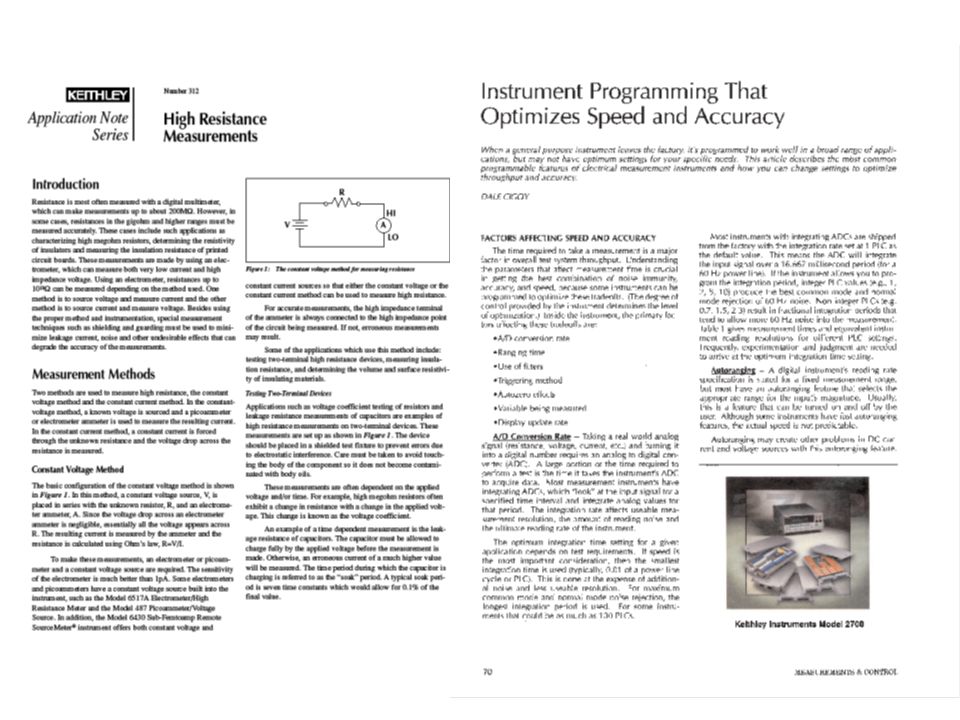

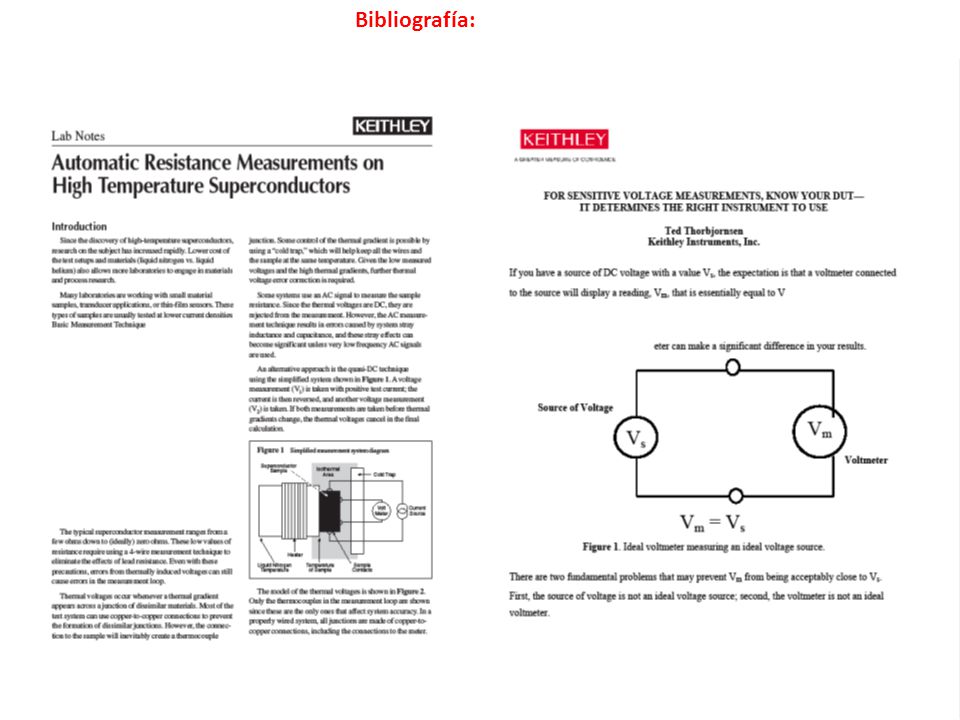

7 Bibliografía:

8

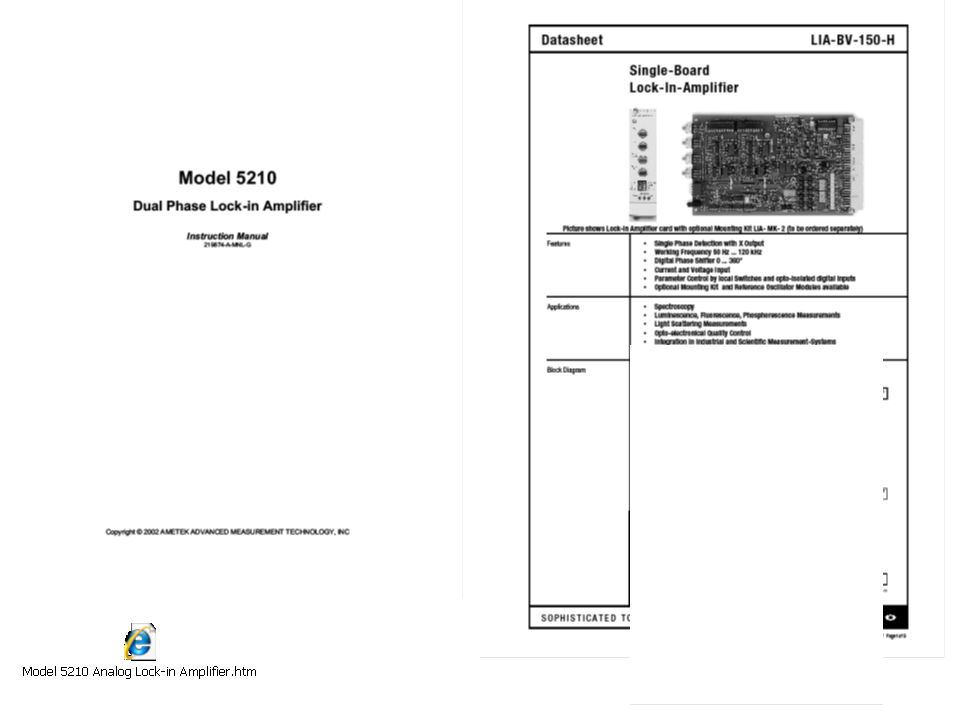

9

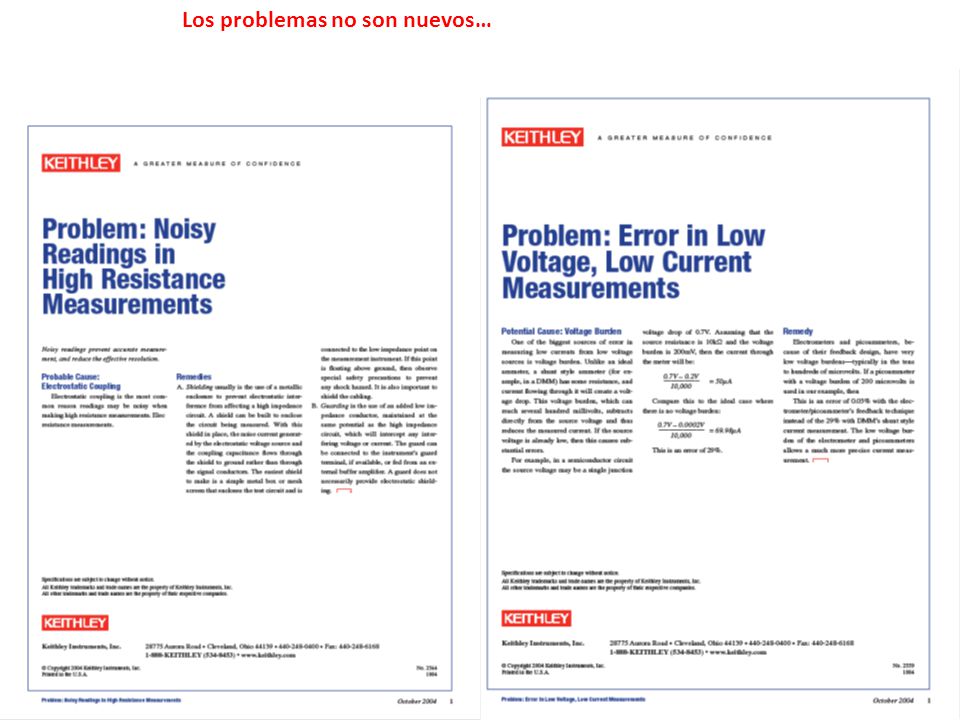

10 Los problemas no son nuevos…

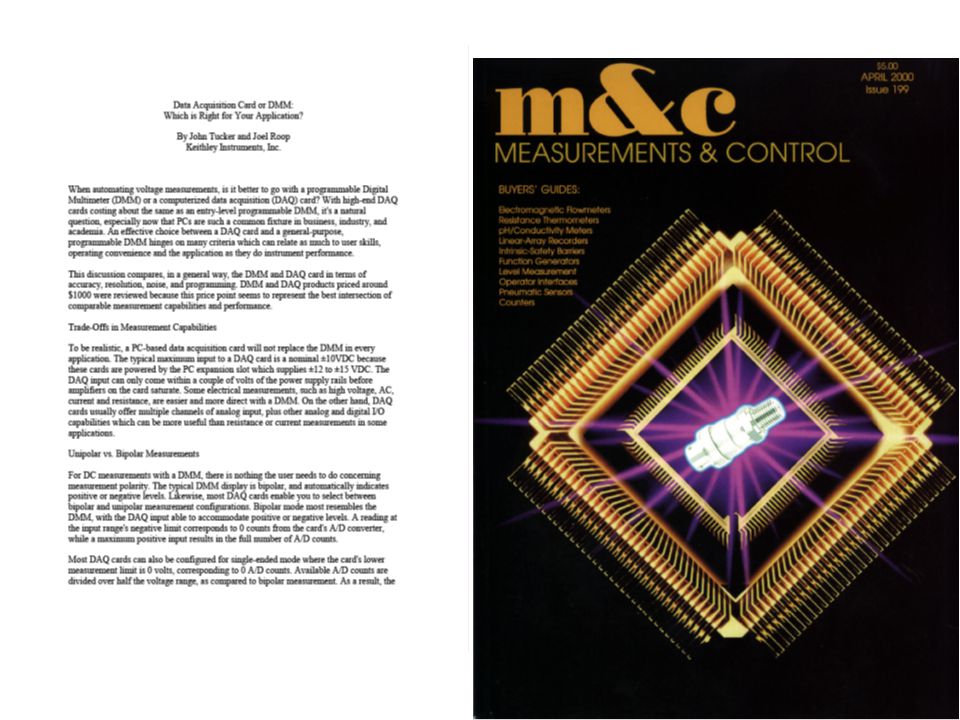

11

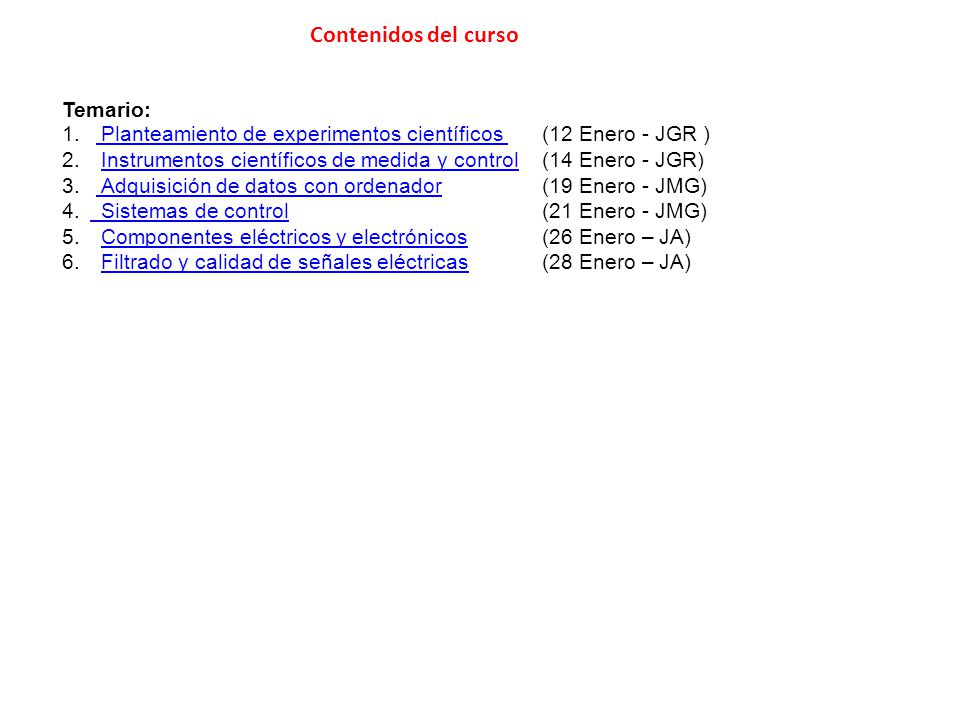

12 Contenidos del curso Temario:
1.    Planteamiento de experimentos científicos   (12 Enero - JGR ) 2.    Instrumentos científicos de medida y control (14 Enero - JGR) 3.    Adquisición de datos con ordenador (19 Enero - JMG) 4.    Sistemas de control (21 Enero - JMG) 5.    Componentes eléctricos y electrónicos (26 Enero – JA) 6.    Filtrado y calidad de señales eléctricas (28 Enero – JA)

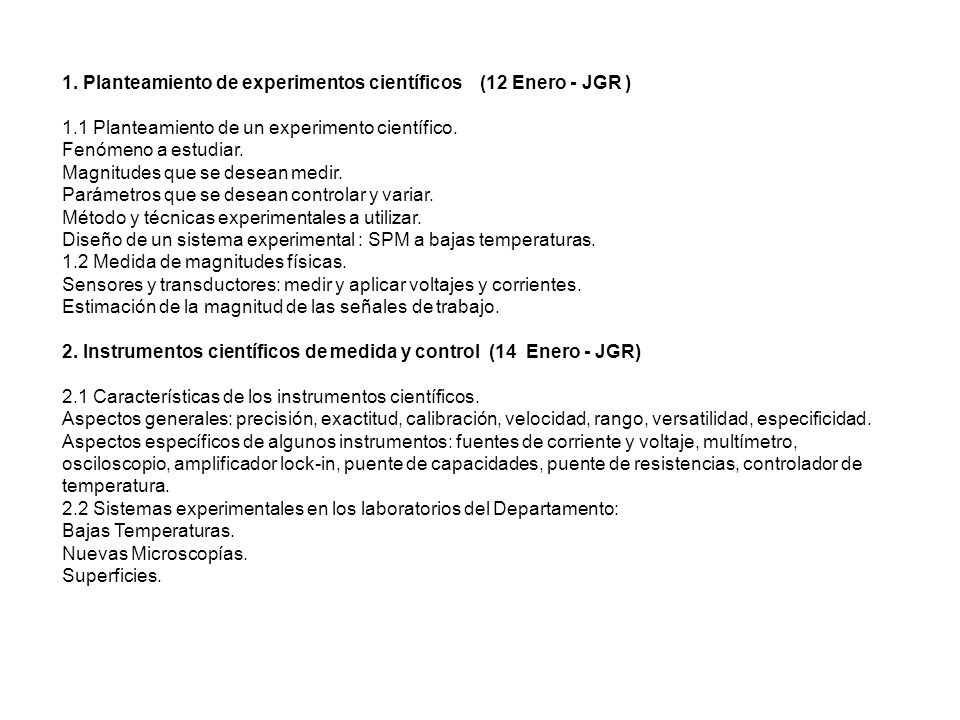

13 1. Planteamiento de experimentos científicos    (12 Enero - JGR )
1.1 Planteamiento de un experimento científico. Fenómeno a estudiar. Magnitudes que se desean medir. Parámetros que se desean controlar y variar. Método y técnicas experimentales a utilizar. Diseño de un sistema experimental : SPM a bajas temperaturas. 1.2 Medida de magnitudes físicas. Sensores y transductores: medir y aplicar voltajes y corrientes. Estimación de la magnitud de las señales de trabajo. 2. Instrumentos científicos de medida y control  (14  Enero - JGR) 2.1 Características de los instrumentos científicos. Aspectos generales: precisión, exactitud, calibración, velocidad, rango, versatilidad, especificidad. Aspectos específicos de algunos instrumentos: fuentes de corriente y voltaje, multímetro, osciloscopio, amplificador lock-in, puente de capacidades, puente de resistencias, controlador de temperatura. 2.2 Sistemas experimentales en los laboratorios del Departamento: Bajas Temperaturas. Nuevas Microscopías. Superficies.

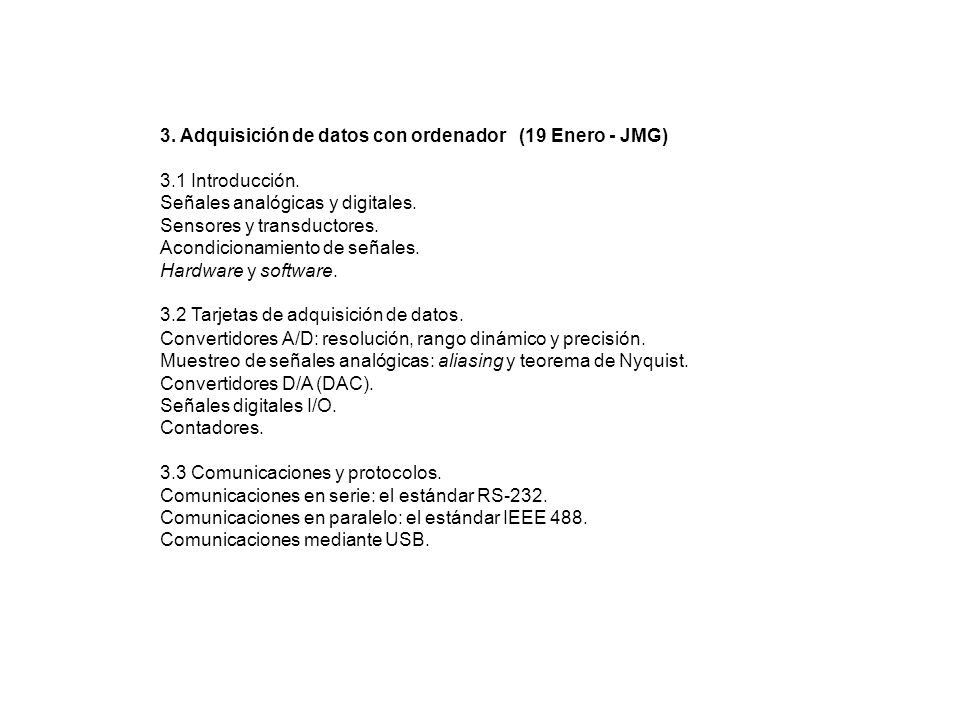

14 3. Adquisición de datos con ordenador   (19 Enero - JMG)
3.1 Introducción. Señales analógicas y digitales. Sensores y transductores. Acondicionamiento de señales. Hardware y software. 3.2 Tarjetas de adquisición de datos. Convertidores A/D: resolución, rango dinámico y precisión. Muestreo de señales analógicas: aliasing y teorema de Nyquist. Convertidores D/A (DAC). Señales digitales I/O. Contadores. 3.3 Comunicaciones y protocolos. Comunicaciones en serie: el estándar RS-232. Comunicaciones en paralelo: el estándar IEEE 488. Comunicaciones mediante USB.

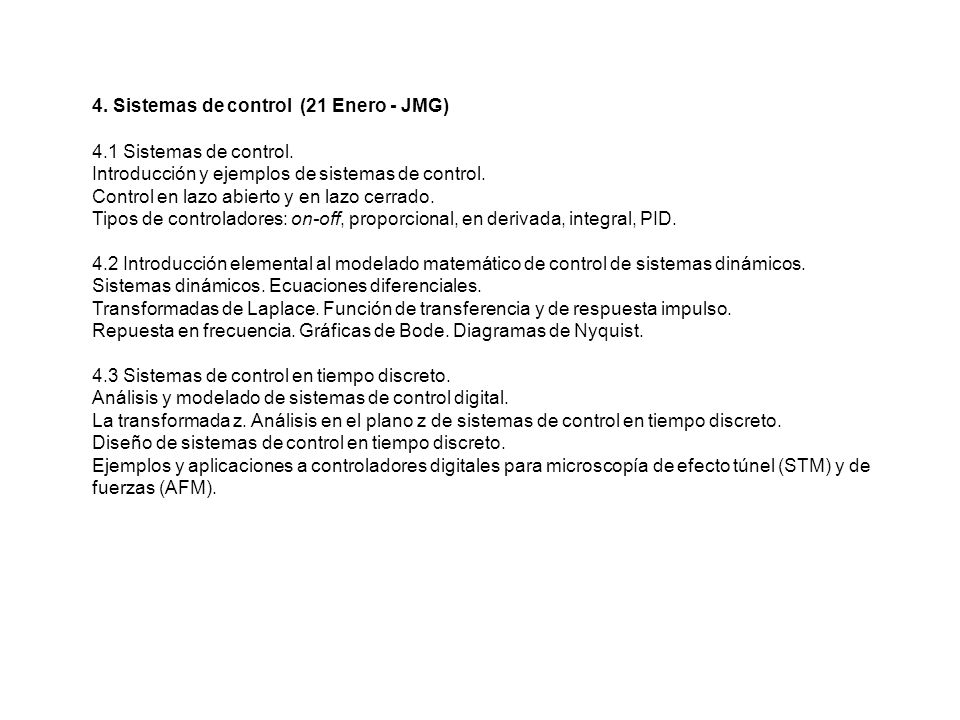

15 4. Sistemas de control  (21 Enero - JMG)
Introducción y ejemplos de sistemas de control. Control en lazo abierto y en lazo cerrado. Tipos de controladores: on-off, proporcional, en derivada, integral, PID. 4.2 Introducción elemental al modelado matemático de control de sistemas dinámicos. Sistemas dinámicos. Ecuaciones diferenciales. Transformadas de Laplace. Función de transferencia y de respuesta impulso. Repuesta en frecuencia. Gráficas de Bode. Diagramas de Nyquist. 4.3 Sistemas de control en tiempo discreto. Análisis y modelado de sistemas de control digital. La transformada z. Análisis en el plano z de sistemas de control en tiempo discreto. Diseño de sistemas de control en tiempo discreto. Ejemplos y aplicaciones a controladores digitales para microscopía de efecto túnel (STM) y de fuerzas (AFM).

16 5. Componentes eléctricos y electrónicos ( 26 Enero – JA)
           Componentes pasivos:               Resistencias condensadores               Líneas de transmisión:               Impedancia               Filtros           Componentes activos:               Diodos               Concepto de transistor               FET            Fuentes de alimentación:                Reguladores            Amplificadores                 Amplificador operacional                 Realimentación, estabilidad y oscilación.                 Detección de señal, detección y conteo de pulsos.            Electrónica digital básica, conexión con el mundo analógico                 Convertidores analógico digital                 Convertidores digital analógico                 Conteo de eventos.

17 6. Filtrado y calidad de señales eléctricas ( 28 Enero– JA)
Filtros pasivos    Paso bajo y paso alto.    Paso banda Señal en líneas de transmisión. Tierra y apantallamiento eléctrico Seguridad eléctrica                 Interferencia electromagnética.                 Acoplamiento capacitivo e inductivo Señal y ruido                 Relación señal/ruido                 Promediado de señal                 Detección en fase, el amplificador lock-in                 Técnicas de Fourier

18 1. Planteamiento de un experimento científico

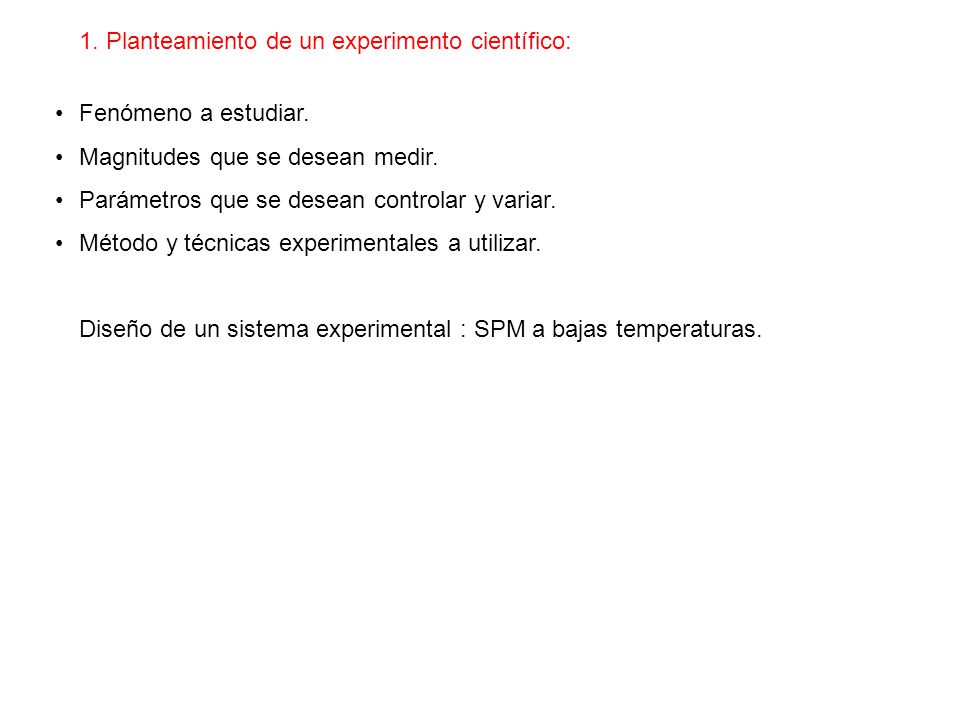

19 1. Planteamiento de un experimento científico:
Fenómeno a estudiar. Magnitudes que se desean medir. Parámetros que se desean controlar y variar. Método y técnicas experimentales a utilizar. Diseño de un sistema experimental : SPM a bajas temperaturas.

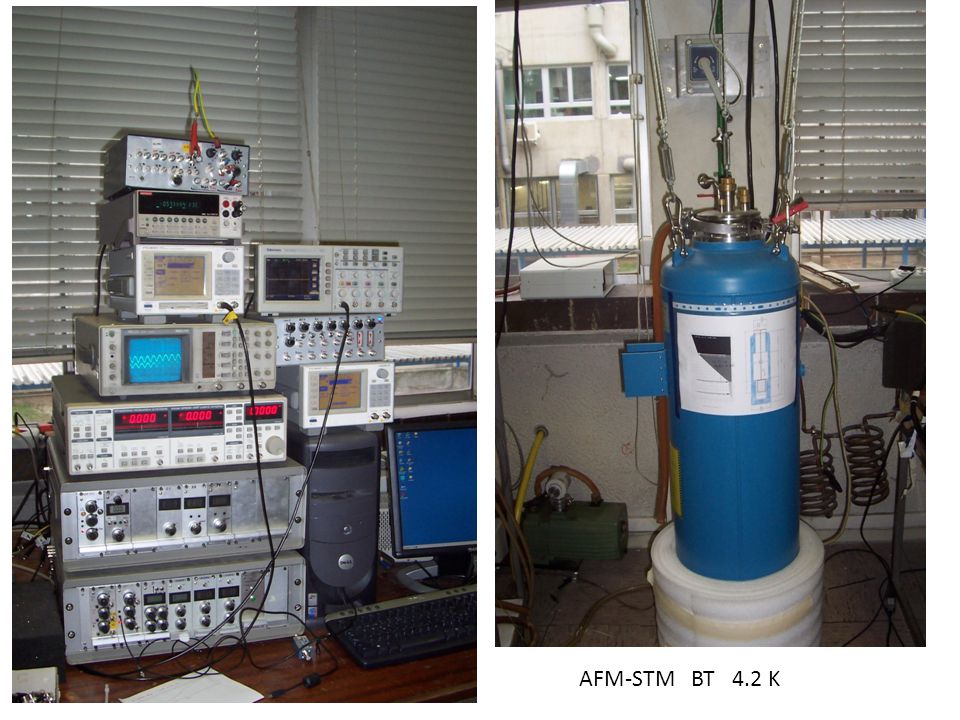

20 AFM-STM BT K

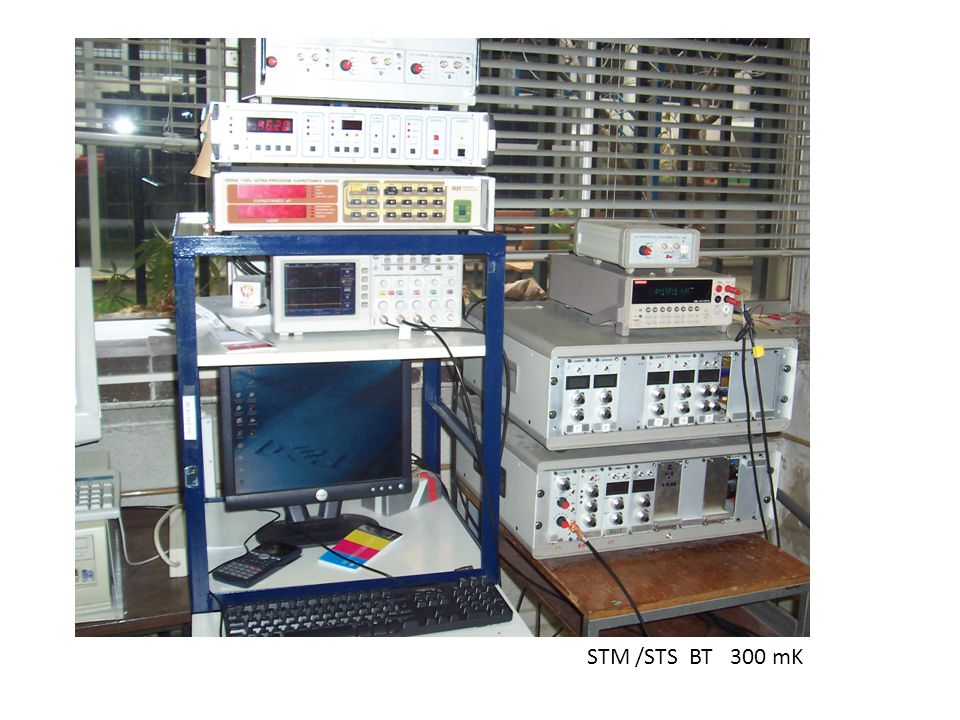

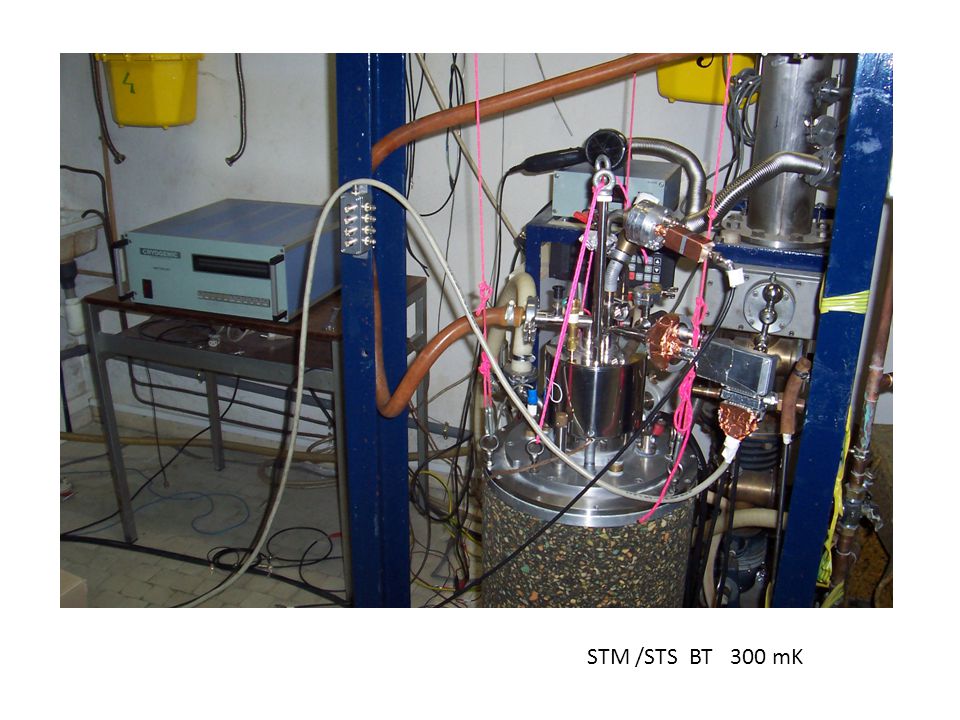

21 STM /STS BT mK

22 STM /STS BT mK

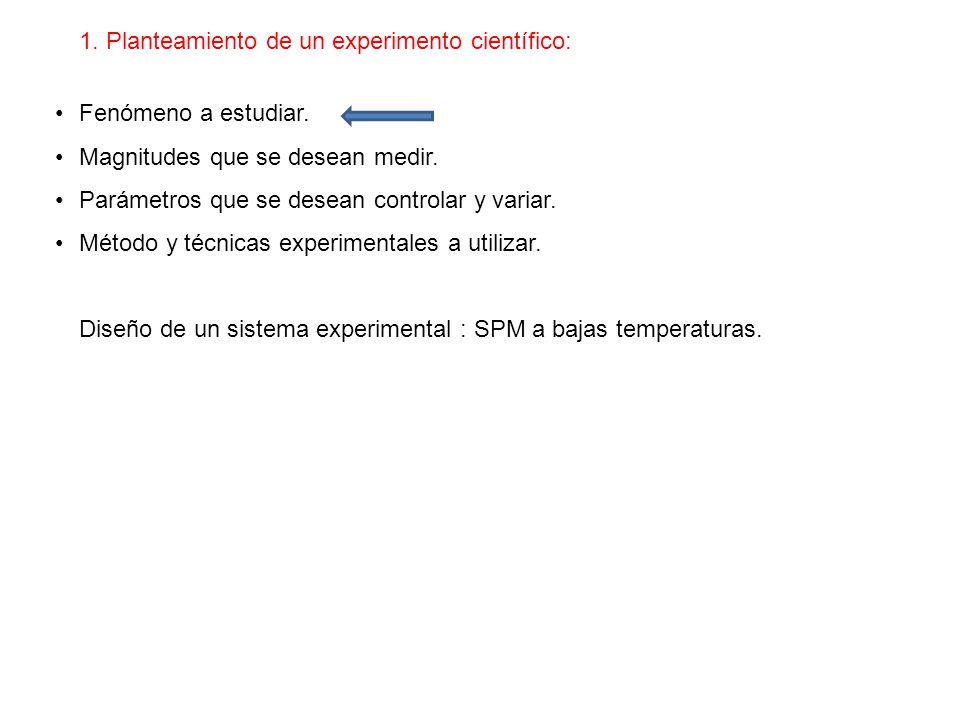

23 1. Planteamiento de un experimento científico:
Fenómeno a estudiar. Magnitudes que se desean medir. Parámetros que se desean controlar y variar. Método y técnicas experimentales a utilizar. Diseño de un sistema experimental : SPM a bajas temperaturas.

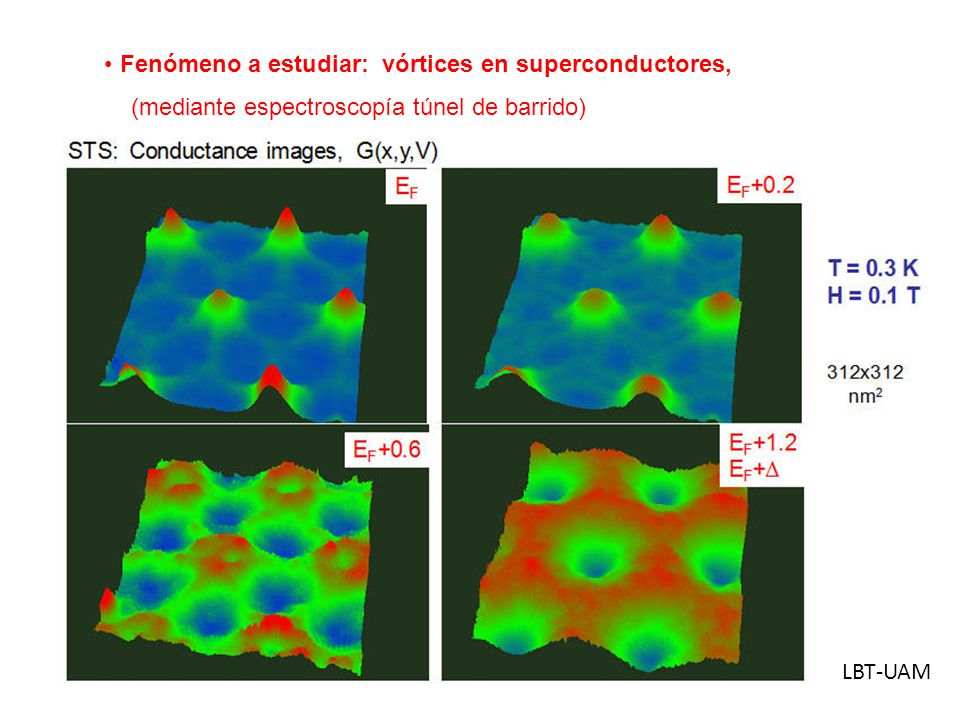

24 Fenómeno a estudiar: vórtices en superconductores,
(mediante espectroscopía túnel de barrido) LBT-UAM

25 Densidad de estados en S densidad de supercorriente
Superconductor y campo magnético vórtices Densidad de estados en S densidad de pares superconductores EF D E campo magnético densidad de supercorriente Se pueden ver los vórtices usando el STM H N S Red de Abrikosov d El flujo que atraviesa un vórtice es la unidad cuántica de flujo: conductancia voltaje

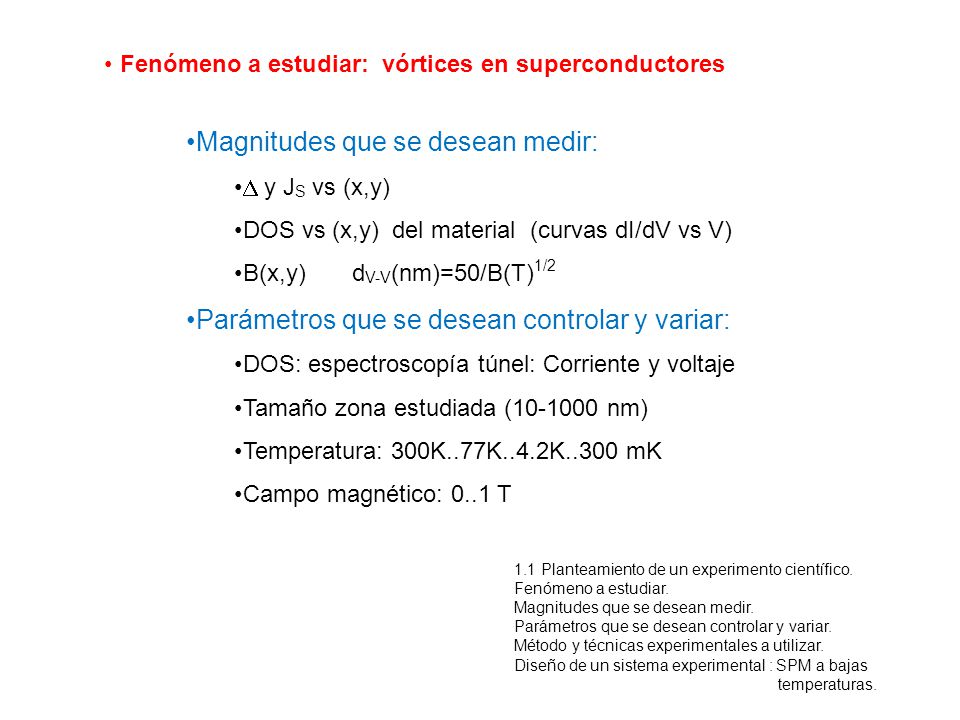

26 Magnitudes que se desean medir:
Fenómeno a estudiar: vórtices en superconductores Magnitudes que se desean medir: D y JS vs (x,y) DOS vs (x,y) del material (curvas dI/dV vs V) B(x,y) dV-V(nm)=50/B(T)1/2 Parámetros que se desean controlar y variar: DOS: espectroscopía túnel: Corriente y voltaje Tamaño zona estudiada ( nm) Temperatura: 300K..77K..4.2K..300 mK Campo magnético: 0..1 T 1.1 Planteamiento de un experimento científico. Fenómeno a estudiar. Magnitudes que se desean medir. Parámetros que se desean controlar y variar. Método y técnicas experimentales a utilizar. Diseño de un sistema experimental : SPM a bajas temperaturas.

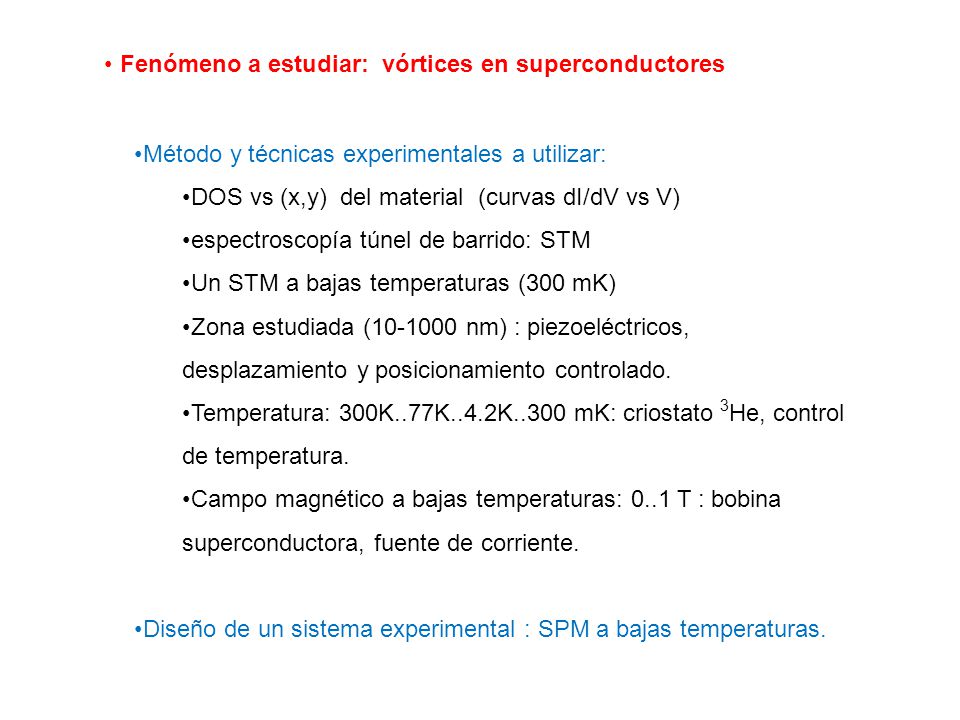

27 Fenómeno a estudiar: vórtices en superconductores

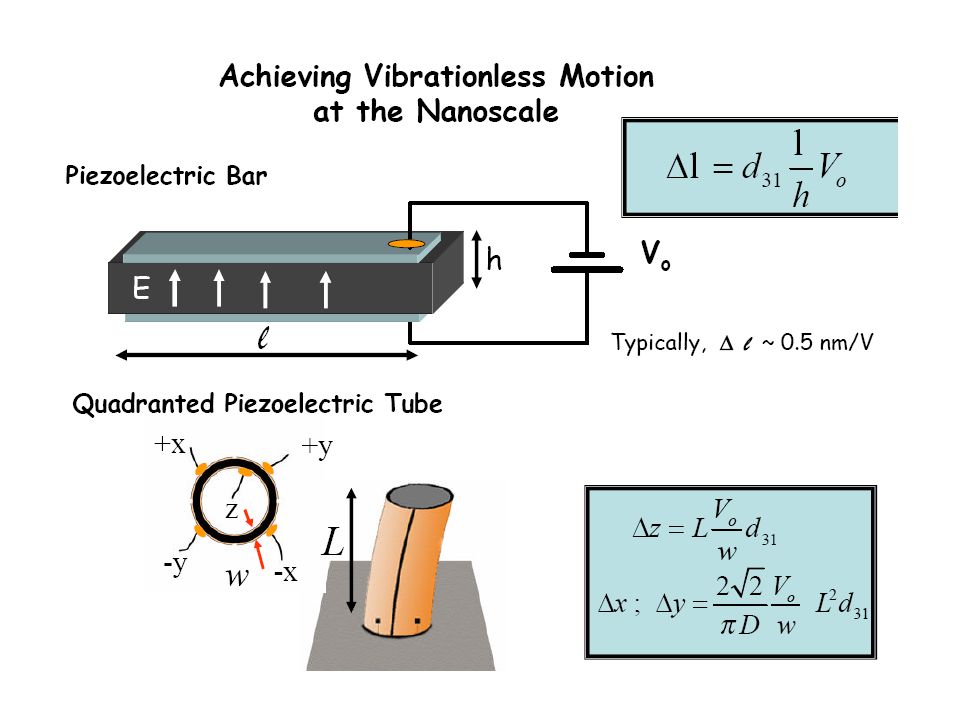

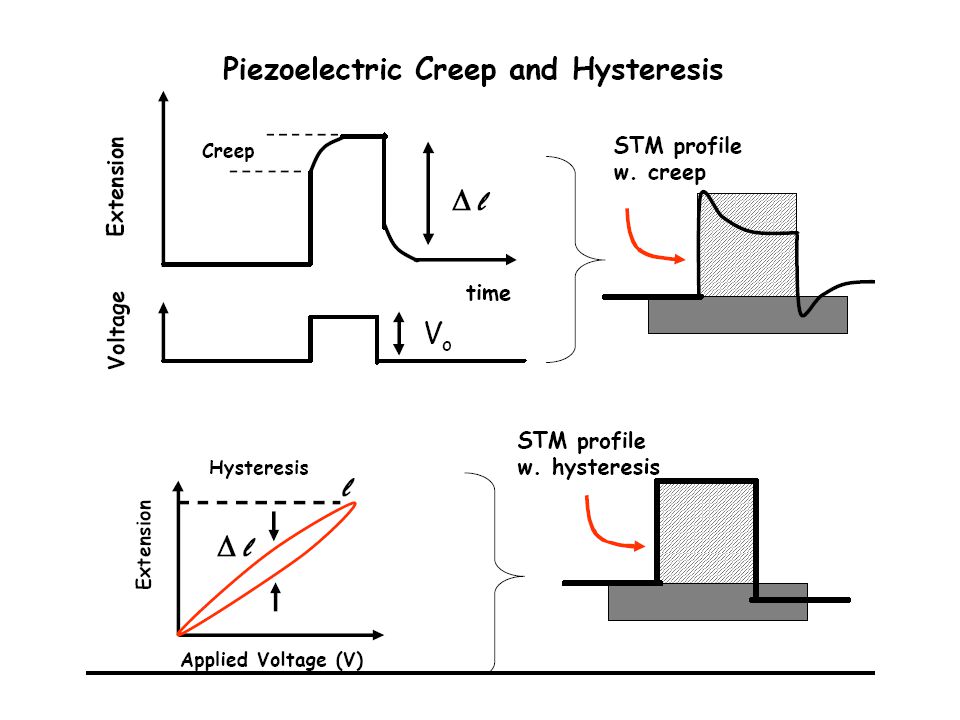

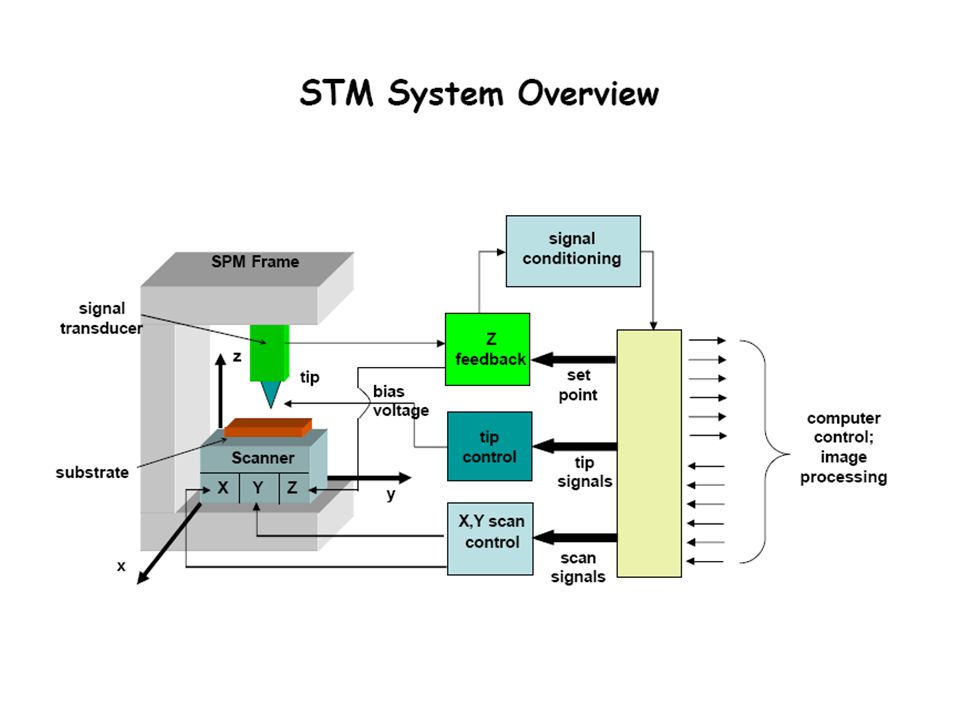

Método y técnicas experimentales a utilizar: DOS vs (x,y) del material (curvas dI/dV vs V) espectroscopía túnel de barrido: STM Un STM a bajas temperaturas (300 mK) Zona estudiada ( nm) : piezoeléctricos, desplazamiento y posicionamiento controlado. Temperatura: 300K..77K..4.2K..300 mK: criostato 3He, control de temperatura. Campo magnético a bajas temperaturas: 0..1 T : bobina superconductora, fuente de corriente. Diseño de un sistema experimental : SPM a bajas temperaturas.

28

29

30

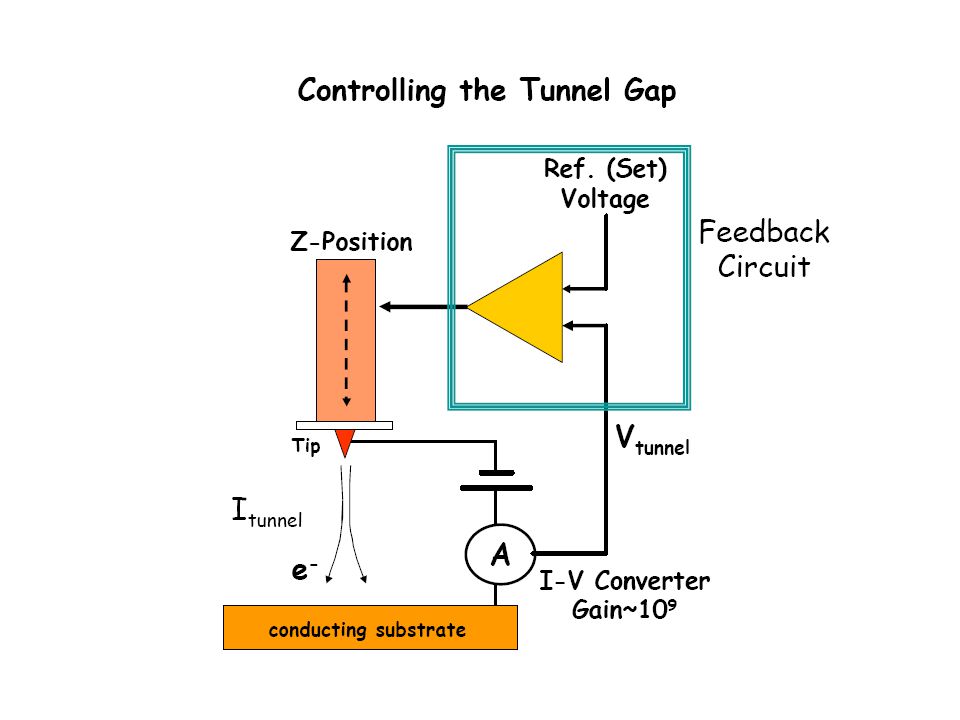

31

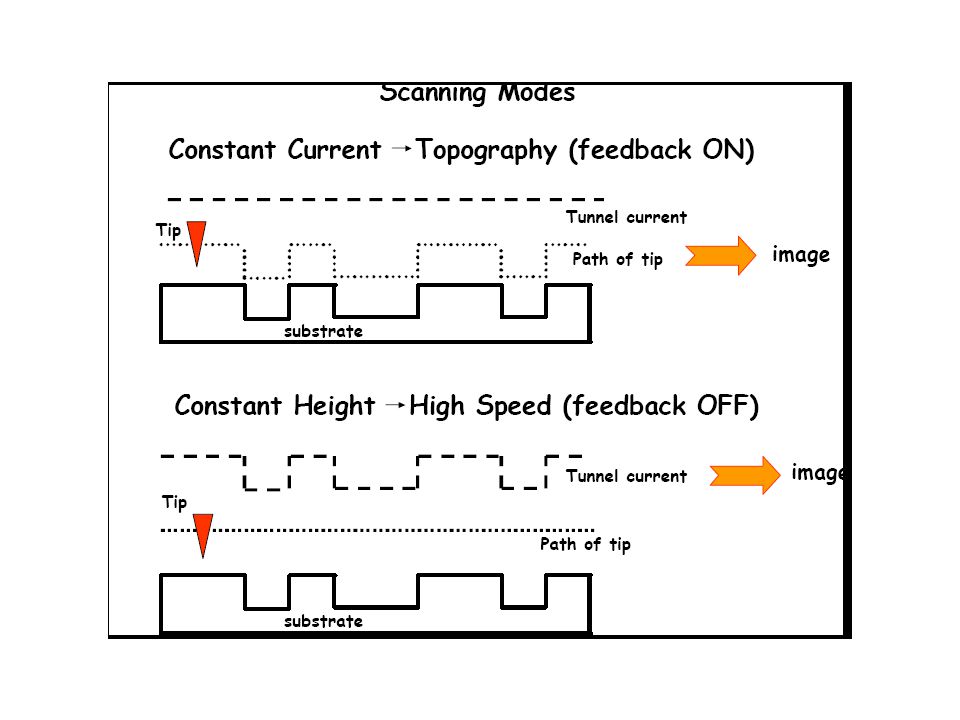

32

33

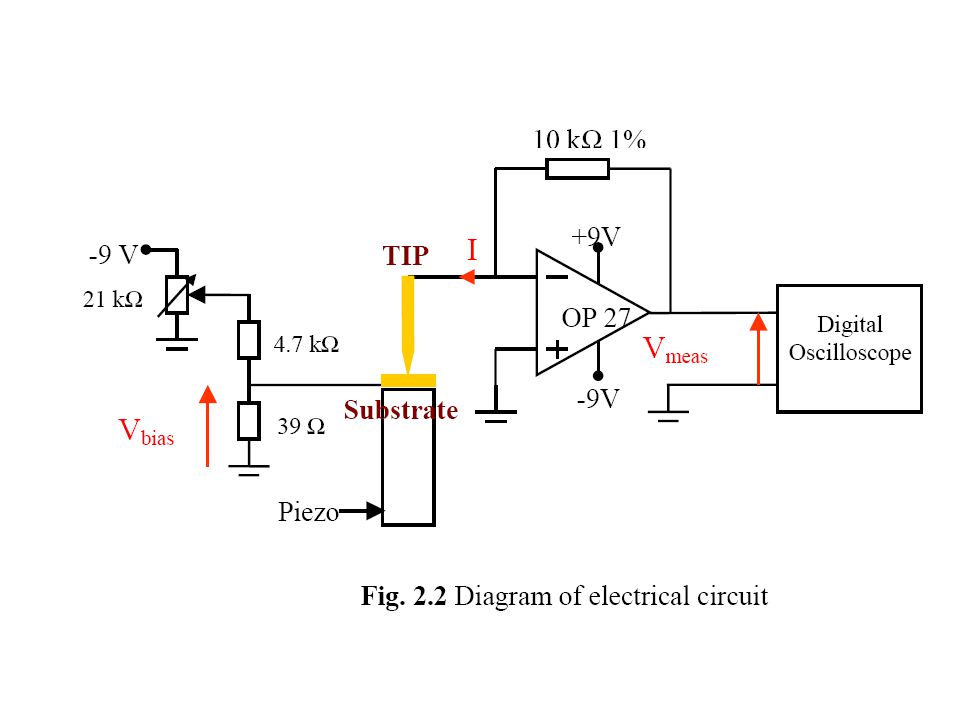

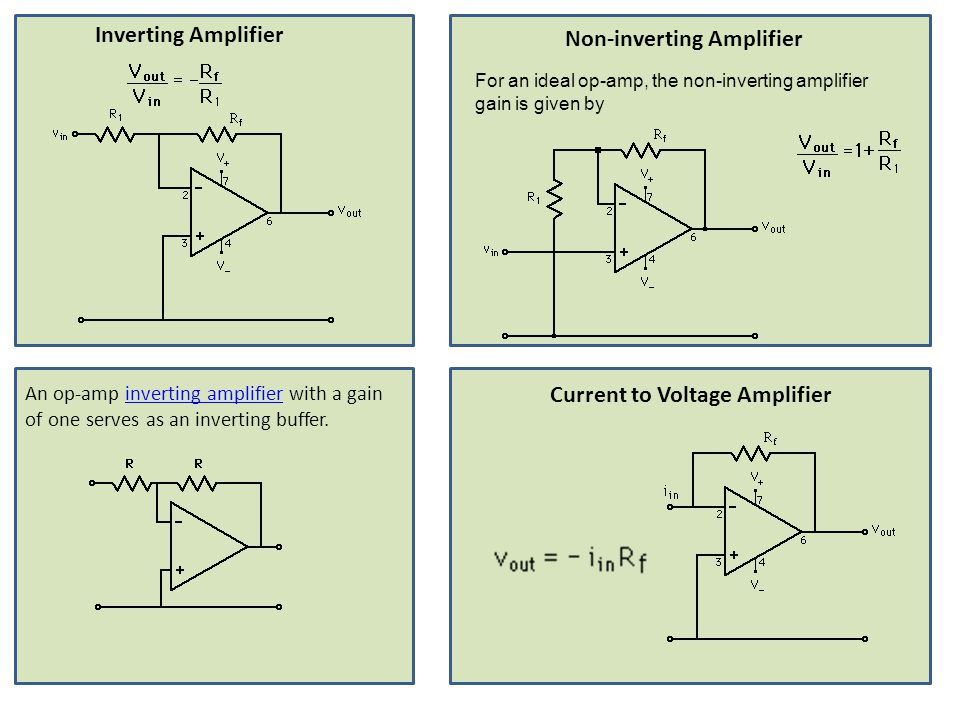

34 Non-inverting Amplifier
For an ideal op-amp, the non-inverting amplifier gain is given by An op-amp inverting amplifier with a gain of one serves as an inverting buffer. Current to Voltage Amplifier

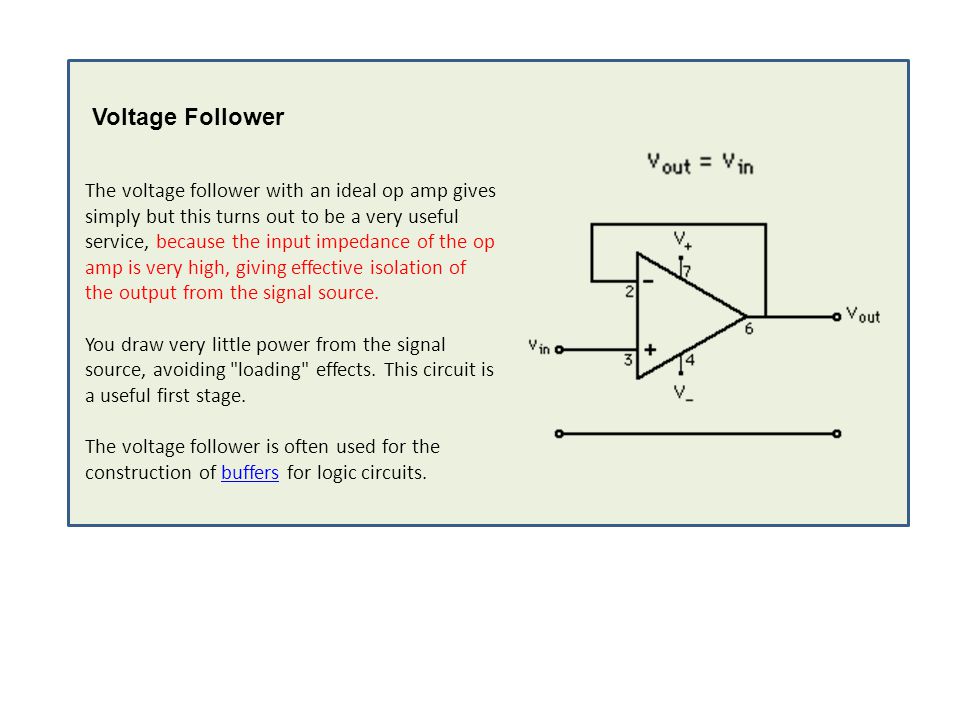

35 Voltage Follower  The voltage follower with an ideal op amp gives simply but this turns out to be a very useful service, because the input impedance of the op amp is very high, giving effective isolation of the output from the signal source. You draw very little power from the signal source, avoiding "loading" effects. This circuit is a useful first stage. The voltage follower is often used for the construction of buffers for logic circuits.

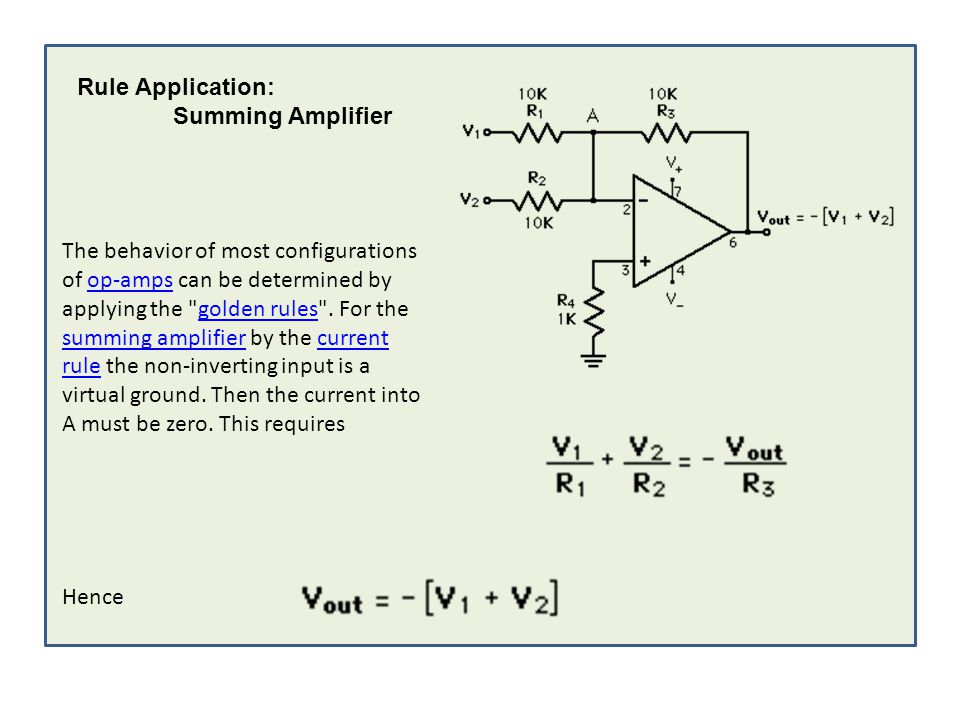

36 Rule Application: Summing Amplifier The behavior of most configurations of op-amps can be determined by applying the "golden rules". For the summing amplifier by the current rule the non-inverting input is a virtual ground. Then the current into A must be zero. This requires Hence

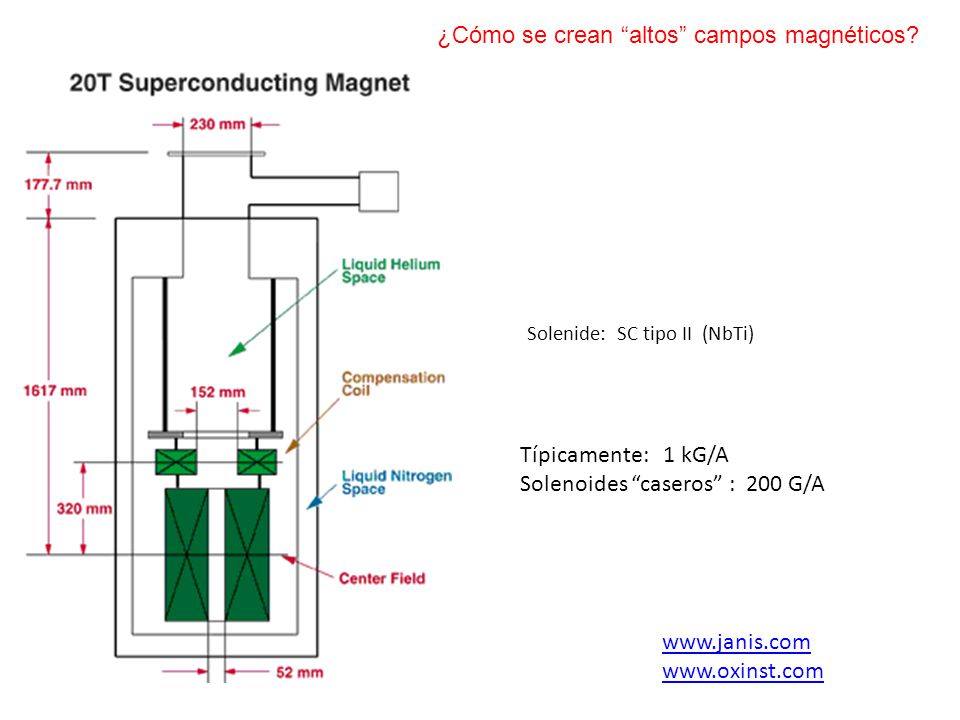

37 ¿Cómo se crean “altos” campos magnéticos?
Solenide: SC tipo II (NbTi) Típicamente: 1 kG/A Solenoides “caseros” : 200 G/A

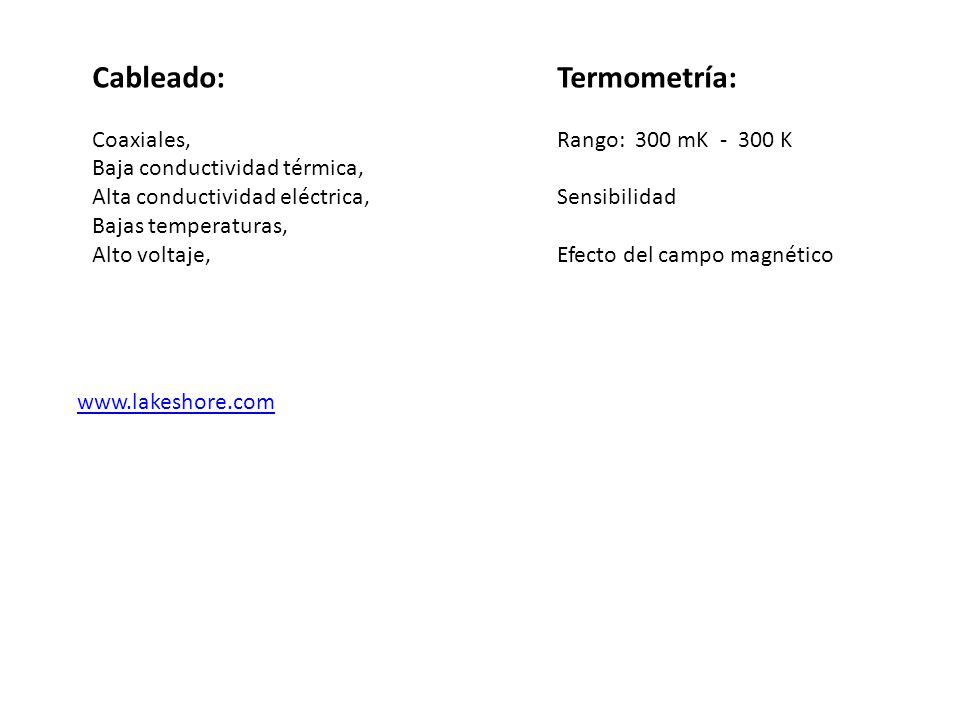

38 Cableado: Termometría: Coaxiales, Baja conductividad térmica,
Alta conductividad eléctrica, Bajas temperaturas, Alto voltaje, Termometría: Rango: 300 mK K Sensibilidad Efecto del campo magnético

39  A sensor, thus, has an input and an output
1.2 Medida de magnitudes físicas. Sensores y transductores: medir y aplicar voltajes y corrientes. Estimación de la magnitud de las señales de trabajo. What is a sensor?  Formal definition: “A device that receives and responds to a signal or stimulus” (American Heritage Dictionary of the English Language)  Informally, a sensor is a device that takes in information from the outside world. Based on the information, the sensor creates a signal on which a system can base a decision  A sensor, thus, has an input and an output  Usually, a sensor is tailored to a specific task

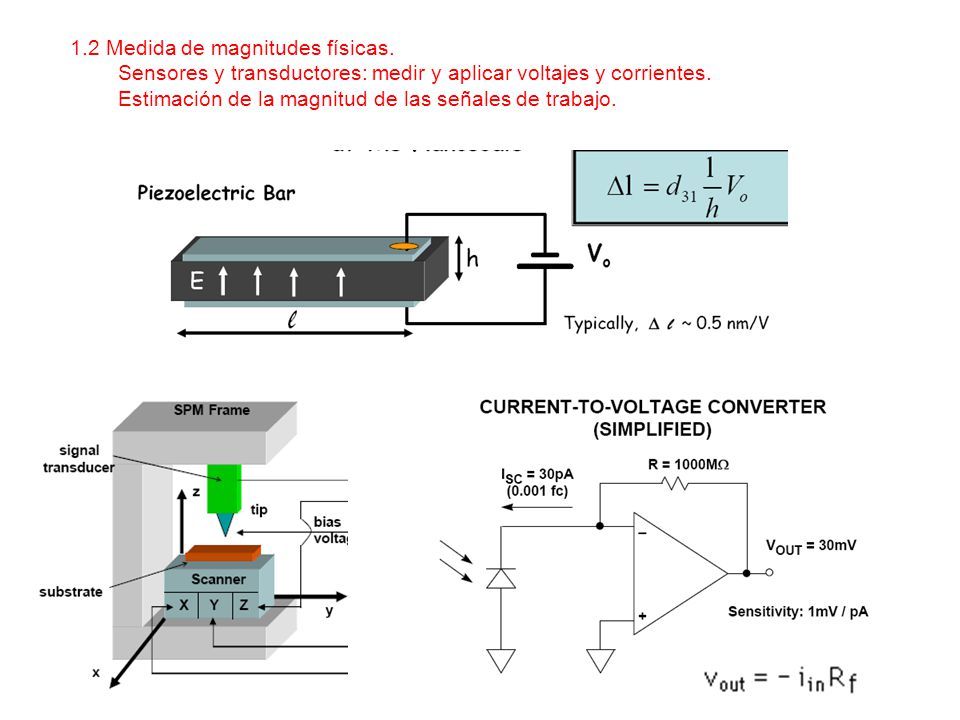

40 1.2 Medida de magnitudes físicas.
Sensores y transductores: medir y aplicar voltajes y corrientes. Estimación de la magnitud de las señales de trabajo.

41 Observing the frequency of oscillation of a quartz crystal covered in a special plastic coating:
 The coating absorbs certain chemicals  The added mass changes the frequency of the quartz crystal

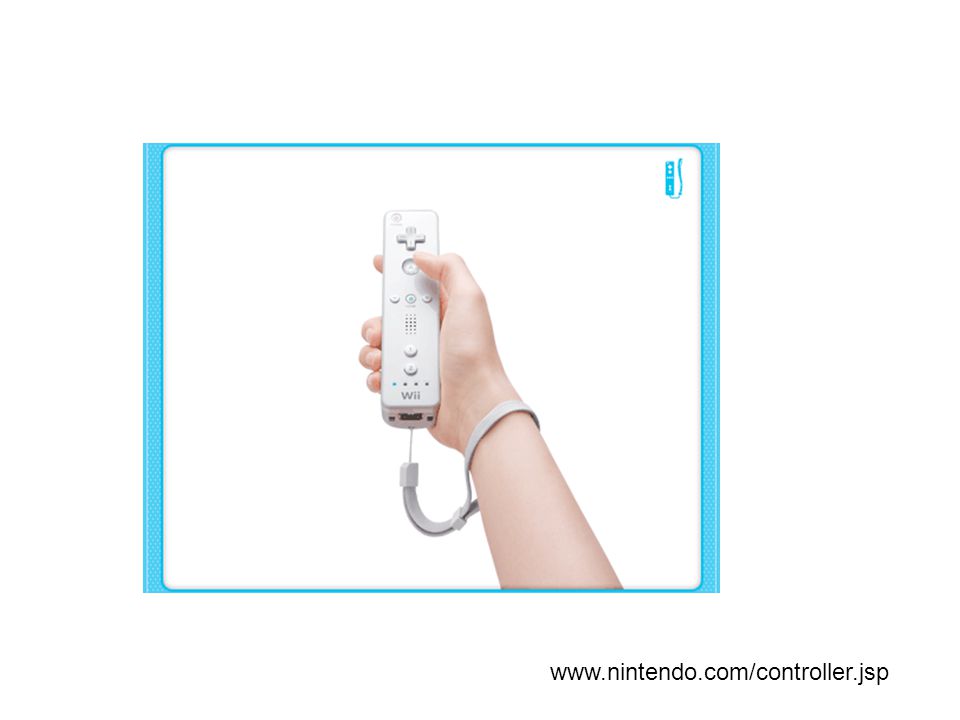

42

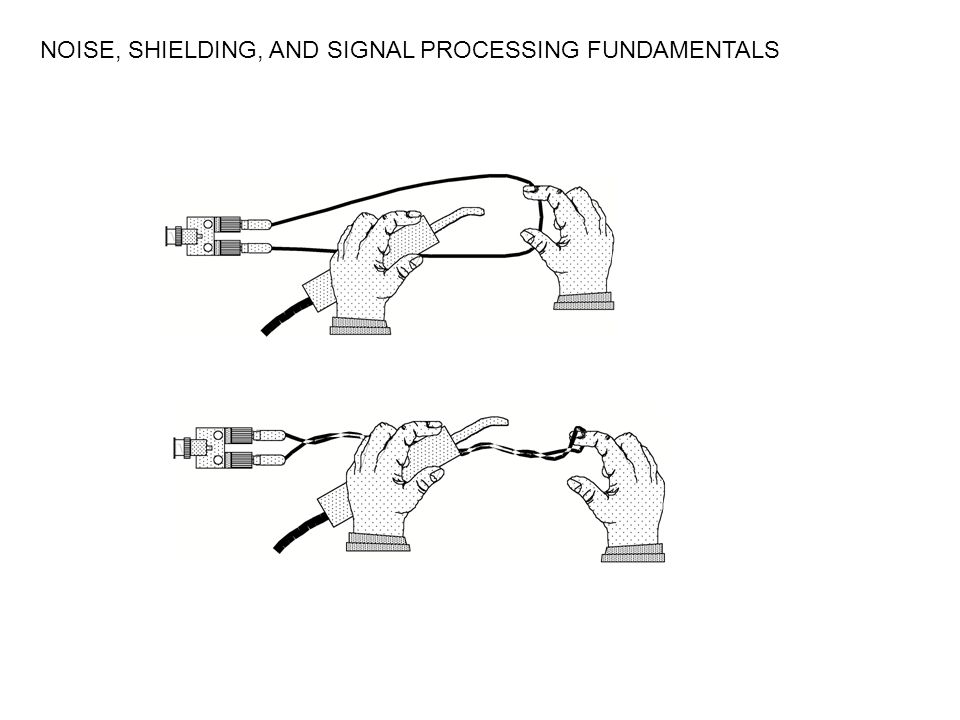

43 NOISE, SHIELDING, AND SIGNAL PROCESSING FUNDAMENTALS

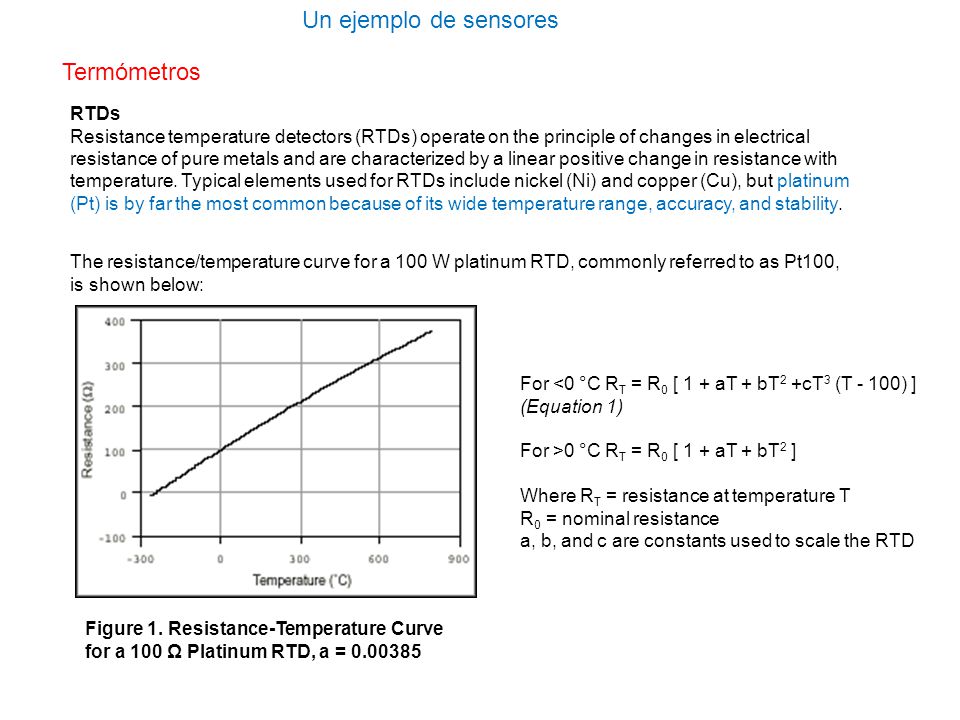

44 Un ejemplo de sensores Termómetros
RTDs Resistance temperature detectors (RTDs) operate on the principle of changes in electrical resistance of pure metals and are characterized by a linear positive change in resistance with temperature. Typical elements used for RTDs include nickel (Ni) and copper (Cu), but platinum (Pt) is by far the most common because of its wide temperature range, accuracy, and stability. The resistance/temperature curve for a 100 W platinum RTD, commonly referred to as Pt100, is shown below: For <0 °C RT = R0 [ 1 + aT + bT2 +cT3 (T - 100) ] (Equation 1) For >0 °C RT = R0 [ 1 + aT + bT2 ] Where RT = resistance at temperature T R0 = nominal resistance a, b, and c are constants used to scale the RTD Figure 1. Resistance-Temperature Curve for a 100 Ω Platinum RTD, a =

45 Figure 2. Resistance vs. Temperature for a Typical Thermistor and RTD
Thermistors Thermistors (thermally sensitive resistors) are similar to RTDs in that they are electrical resistors whose resistance changes with temperature. Thermistors are manufactured from metal oxide semiconductor material which is encapsulated in a glass or epoxy bead. Thermistors have a very high sensitivity, making them extremely responsive to changes in temperature. For example, a 2252 W thermistor has a sensitivity of -100 W/°C at room temperature. In comparison, a 100 W RTD has a sensitivity of 0.4 W/°C. Thermistors also have a low thermal mass that results in fast response times, but are limited by a small temperature range. Thermistors have either a negative temperature coefficient (NTC) or a positive temperature coefficient (PTC). The first has a resistance which decreases with increasing temperature and the latter exhibits increased resistance with increasing temperature. Figure 2 shows a typical thermistor temperature curve compared to a typical 100 W RTD temperature curve: Figure 2. Resistance vs. Temperature for a Typical Thermistor and RTD

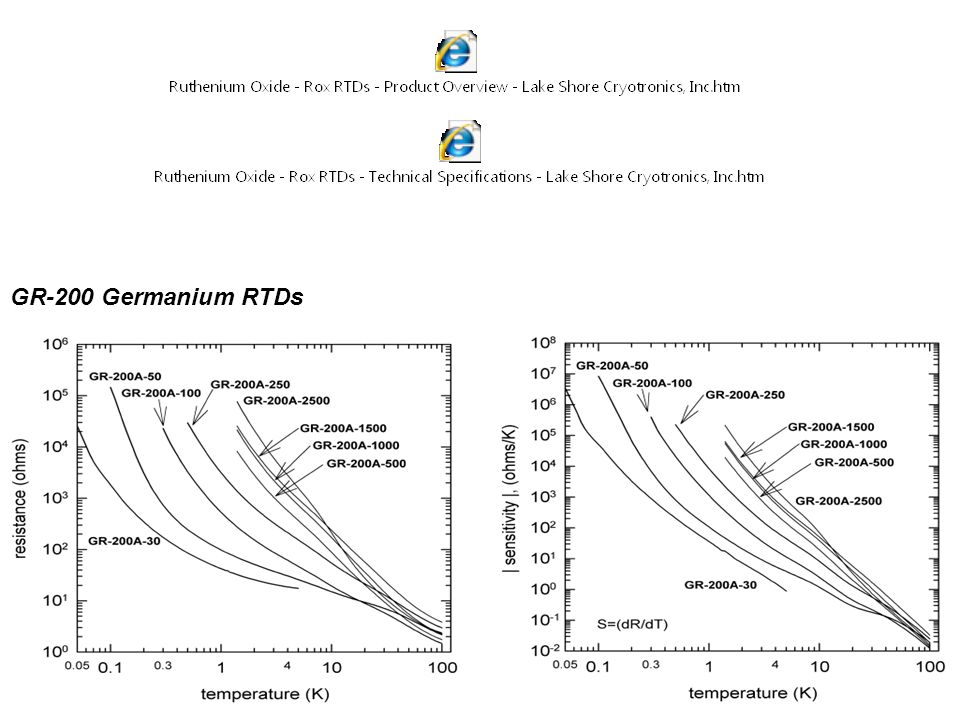

46 GR-200 Germanium RTDs

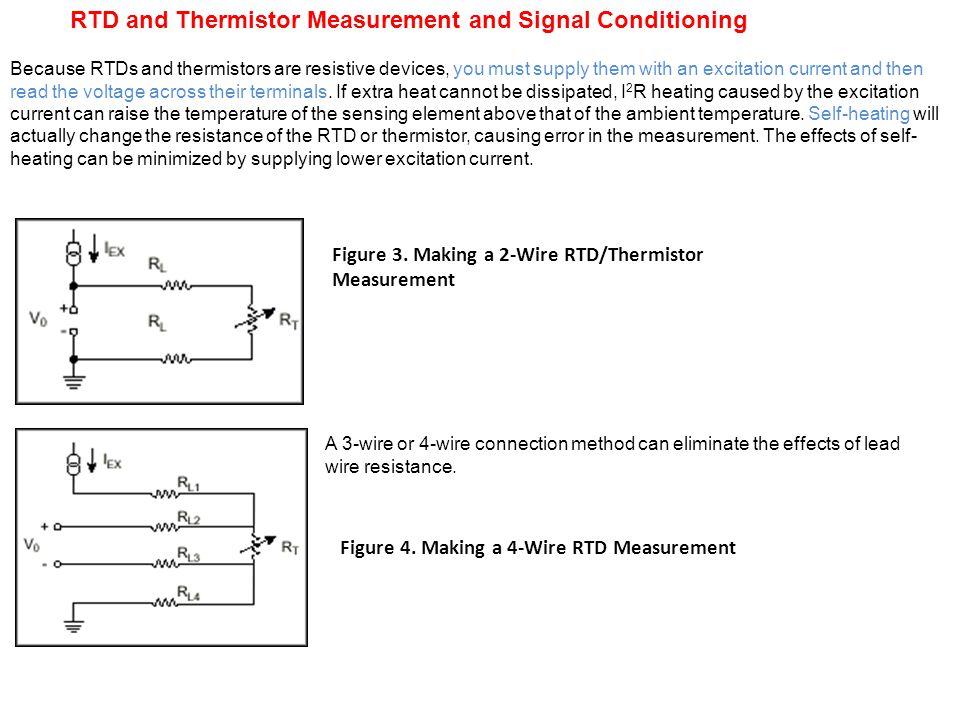

47 RTD and Thermistor Measurement and Signal Conditioning
Because RTDs and thermistors are resistive devices, you must supply them with an excitation current and then read the voltage across their terminals. If extra heat cannot be dissipated, I2R heating caused by the excitation current can raise the temperature of the sensing element above that of the ambient temperature. Self-heating will actually change the resistance of the RTD or thermistor, causing error in the measurement. The effects of self-heating can be minimized by supplying lower excitation current. Figure 3. Making a 2-Wire RTD/Thermistor Measurement A 3-wire or 4-wire connection method can eliminate the effects of lead wire resistance. Figure 4. Making a 4-Wire RTD Measurement

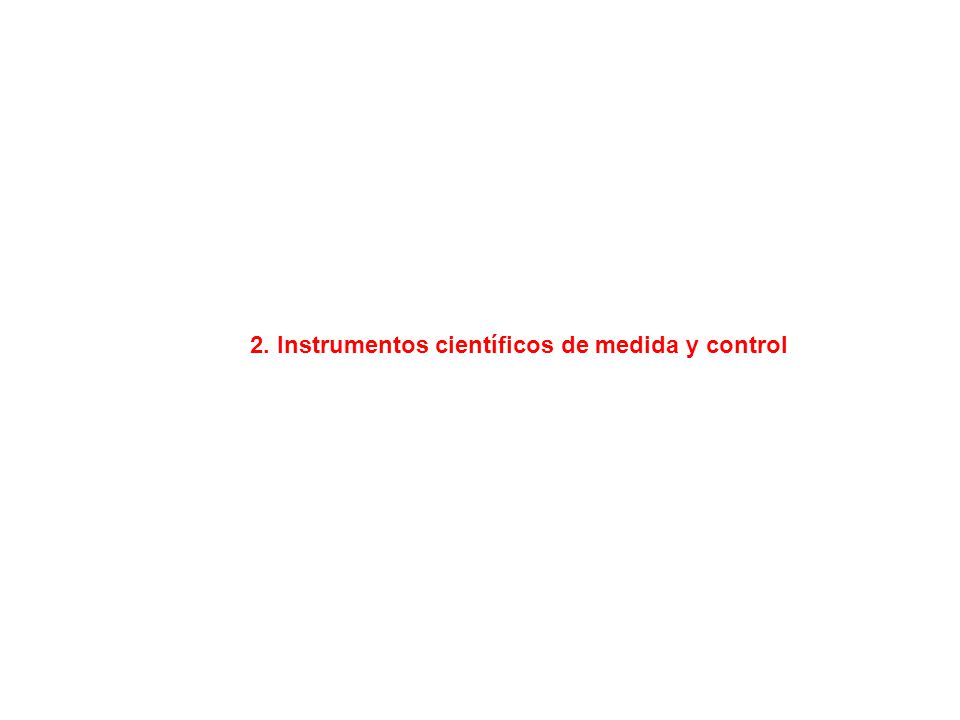

48 2. Instrumentos científicos de medida y control

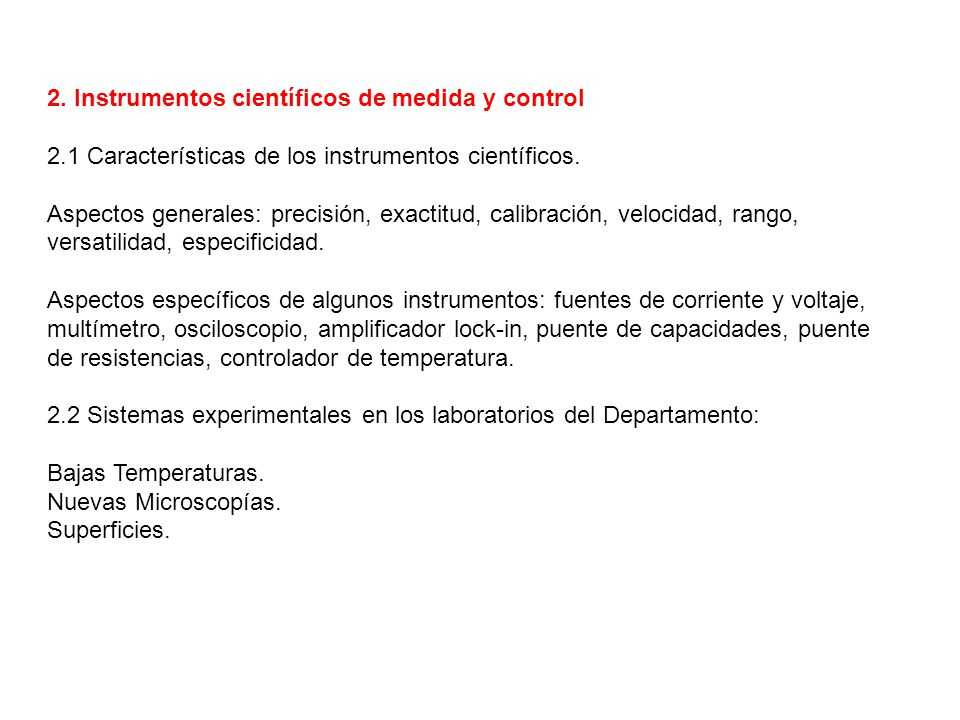

49 2. Instrumentos científicos de medida y control
2.1 Características de los instrumentos científicos. Aspectos generales: precisión, exactitud, calibración, velocidad, rango, versatilidad, especificidad. Aspectos específicos de algunos instrumentos: fuentes de corriente y voltaje, multímetro, osciloscopio, amplificador lock-in, puente de capacidades, puente de resistencias, controlador de temperatura. 2.2 Sistemas experimentales en los laboratorios del Departamento: Bajas Temperaturas. Nuevas Microscopías. Superficies.

50 Figure 2. Resistance vs. Temperature for a Typical Thermistor and RTD
GR-200 Germanium RTDs Figure 4. Making a 4-Wire RTD Measurement

51 Systems for Measuring Temperature with RTDs and Thermistors
Figure 5. SCXI Signal Conditioning System Table 1. SCXI Signal Conditioning Modules for RTDs and Thermistors SCXI-1121 SCXI-1122 SCXI-1102 w/ SCXI 1581 Number of inputs 4 16 (devices in series) 8 (4-wire scanning mode) 32 Amplifier gains 1 to 2000 – jumper selectable 1 or 100 – software selectable per channel Filtering options 4 Hz or 10 kHz 4 Hz or 4 kHz – software programmable 2 Hz Isolation 250 Vrms 480 Vrms N/A Excitation Values 3.33 V, 10 V 0.15 mA, 0.45 mA 3.33 V 1 mA 100 µA Recommended terminal block for RTDs/Thermistors SCXI-1320 or SCXI-1322 SCXI-1322 SCXI-1300 or SCXI-1303

52 Operates down to 1.2 K with appropriate sensors Two sensor inputs
Model 370 AC Resistance Bridge  Features Resistance measurement ranges from 2 mW to 2 MW 21 excitation levels from 3.16 pA to 31.6 mA Displays real-time sensor excitation power One sensor input (16 with scanner) PID temperature control IEEE-488 and RS-232C interfaces, alarms, relays, and analog outputs Unique noise-reduction elements: Patented current source preserves common mode noise rejection Optically isolated measurement electronics eliminates the potential for ground loops Two 16-channel scanners: Model 3716 scanner is optimized for low DC bias current Model 3716L scanner is optimized for low noise Model 325 Cryogenic Temperature Controller  Features Operates down to 1.2 K with appropriate sensors Two sensor inputs Supports diode, RTD, and thermocouple sensors Sensor excitation current reversal eliminates thermal EMF errors in resistance sensors Two autotuning control loops: 25 W and 2 W maximum Control loop 2: variable DC voltage source from 0 to 10 V maximum IEEE-488 and RS-232C interfaces

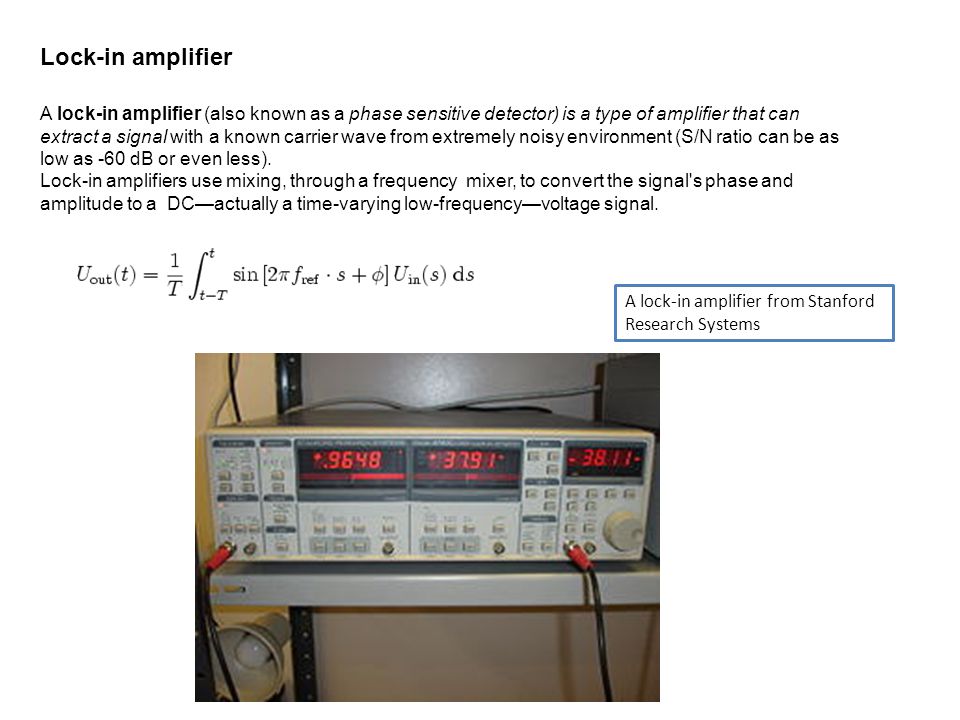

53 Lock-in amplifier A lock-in amplifier (also known as a phase sensitive detector) is a type of amplifier that can extract a signal with a known carrier wave from extremely noisy environment (S/N ratio can be as low as -60 dB or even less). Lock-in amplifiers use mixing, through a frequency mixer, to convert the signal's phase and amplitude to a DC—actually a time-varying low-frequency—voltage signal. A lock-in amplifier from Stanford Research Systems

54 LIA-MVD-200-H BNC Connectors for Input and Output Signals
Rugged Aluminium Housing Dual Phase Detection with X, Y and Magnitude Output Working Frequency 50 Hz kHz, Digital Phase Shifter ° Parameter Control by local Switches and opto-isolated digital Inputs Optional Reference Oscillator Module available

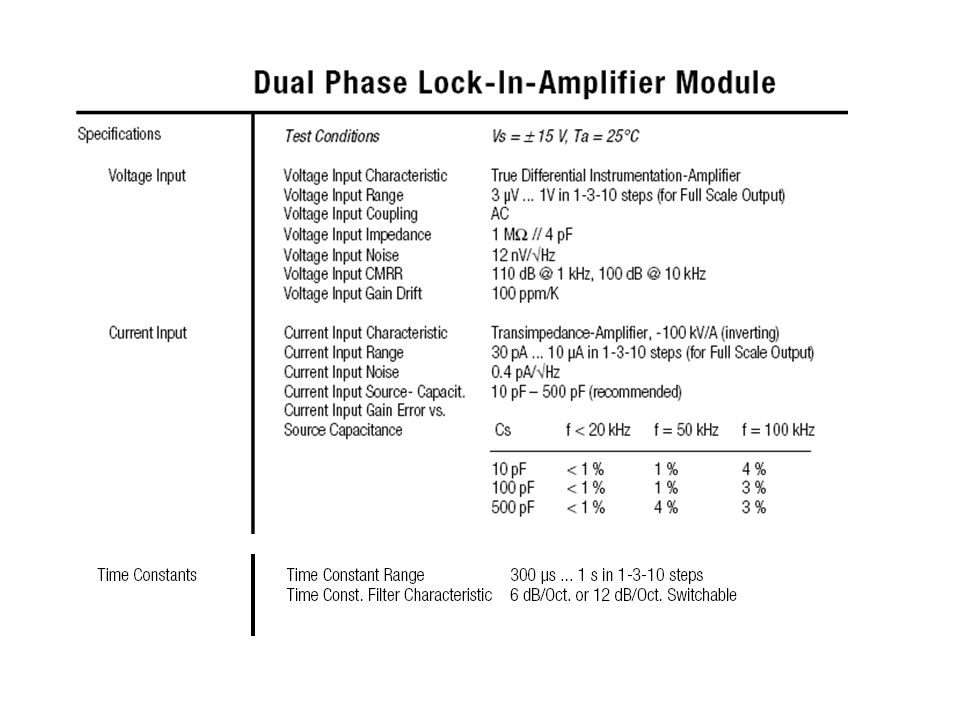

55

56

57

58

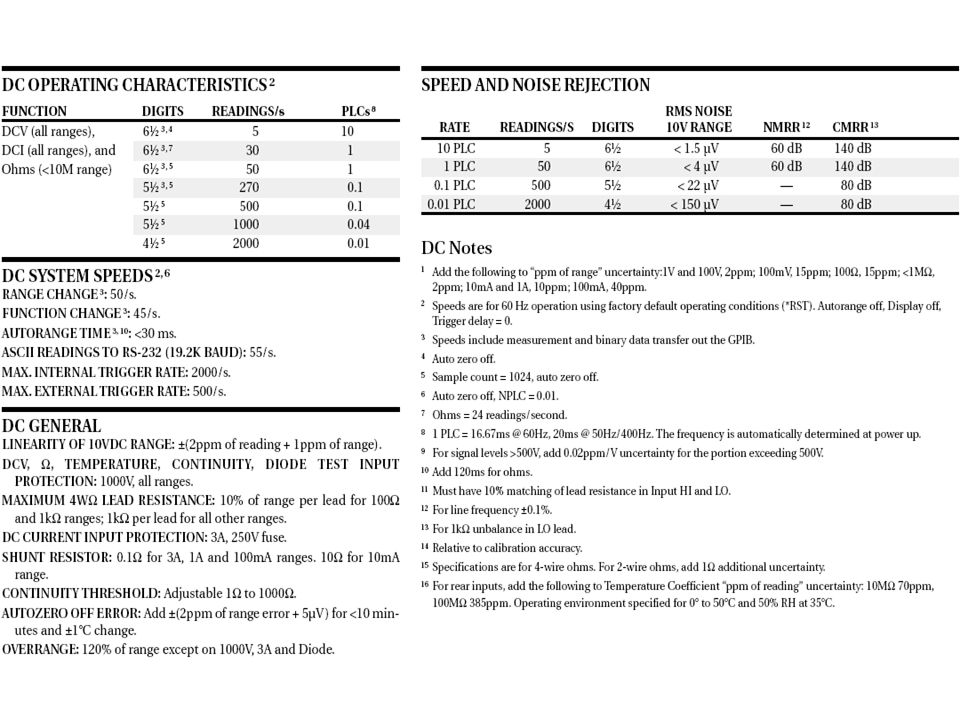

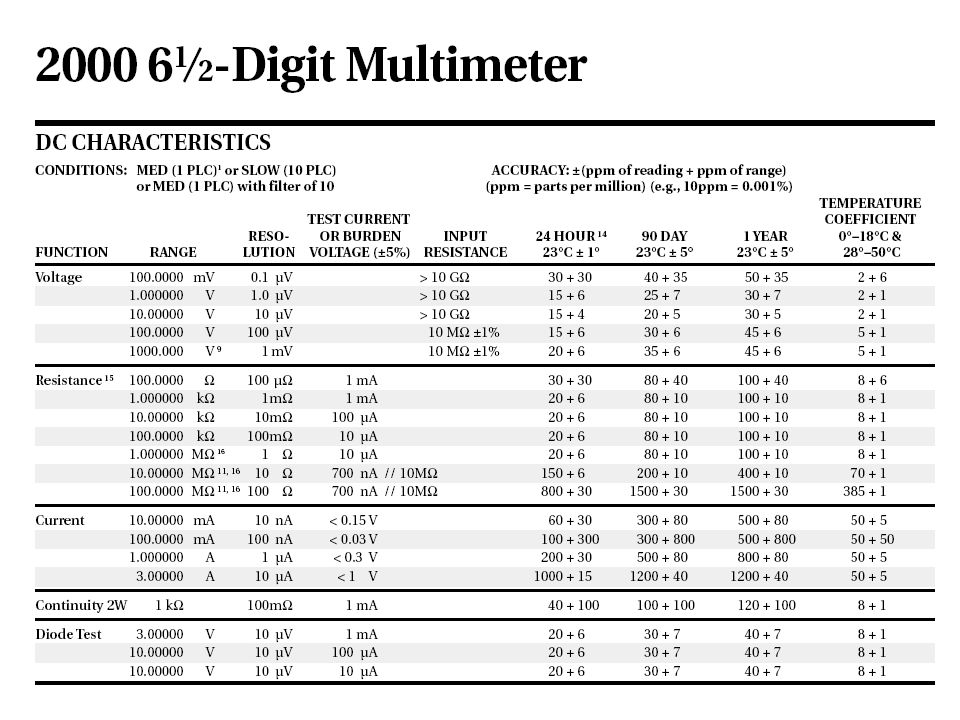

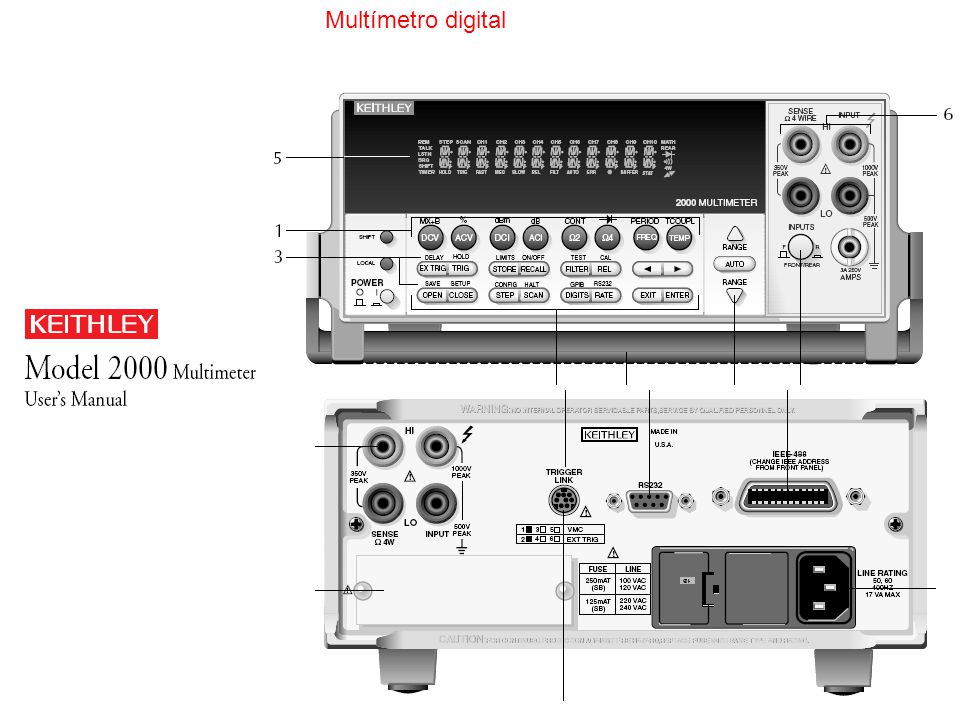

59 Multímetro digital

60

61

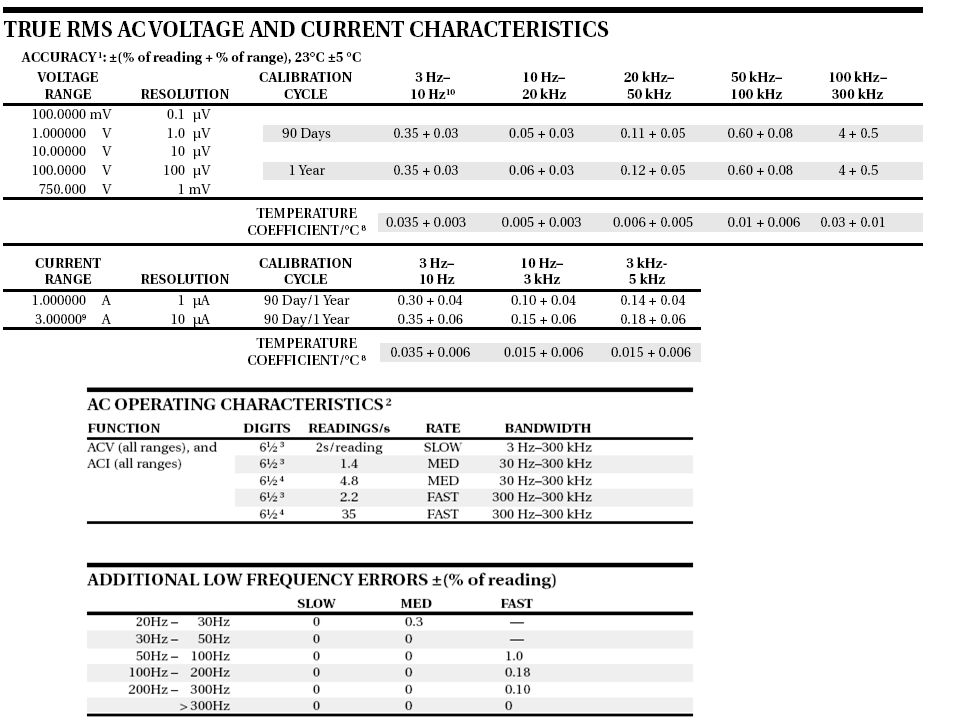

62

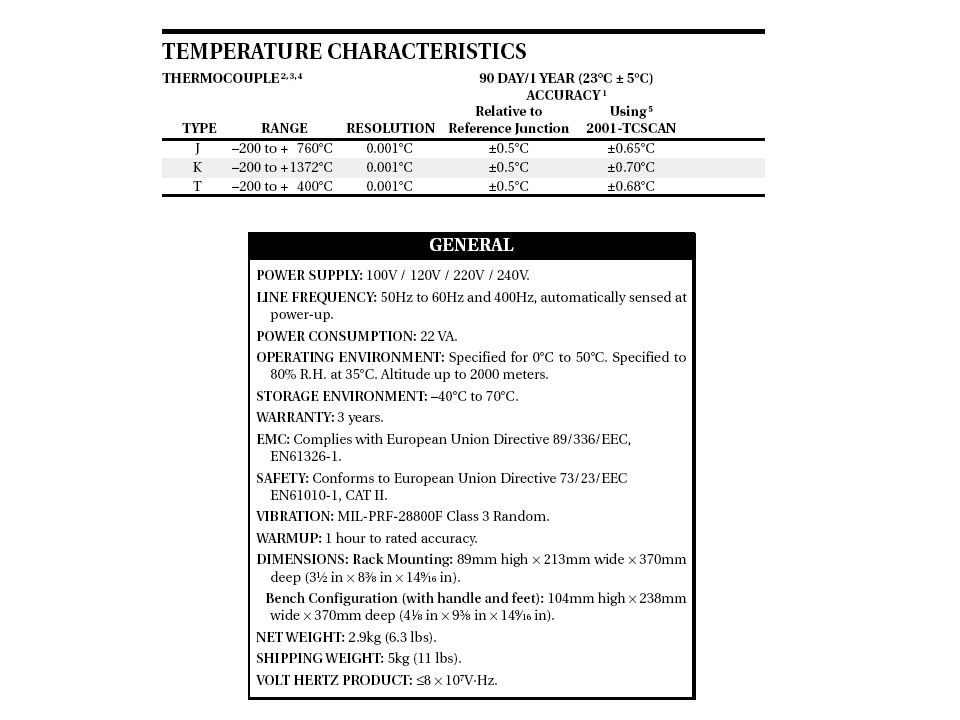

63

64

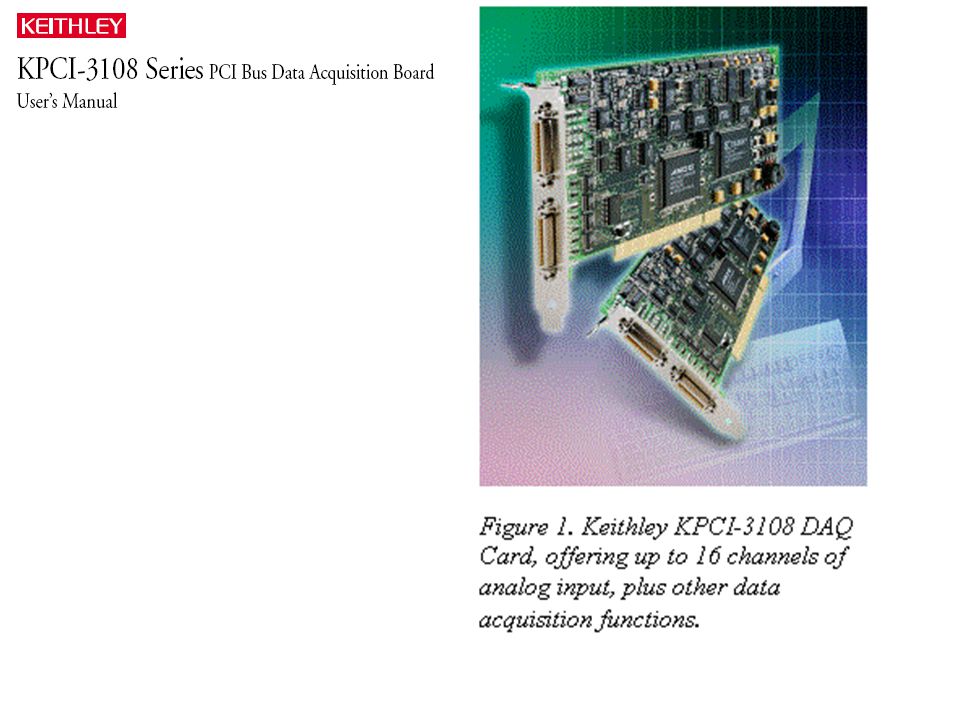

65

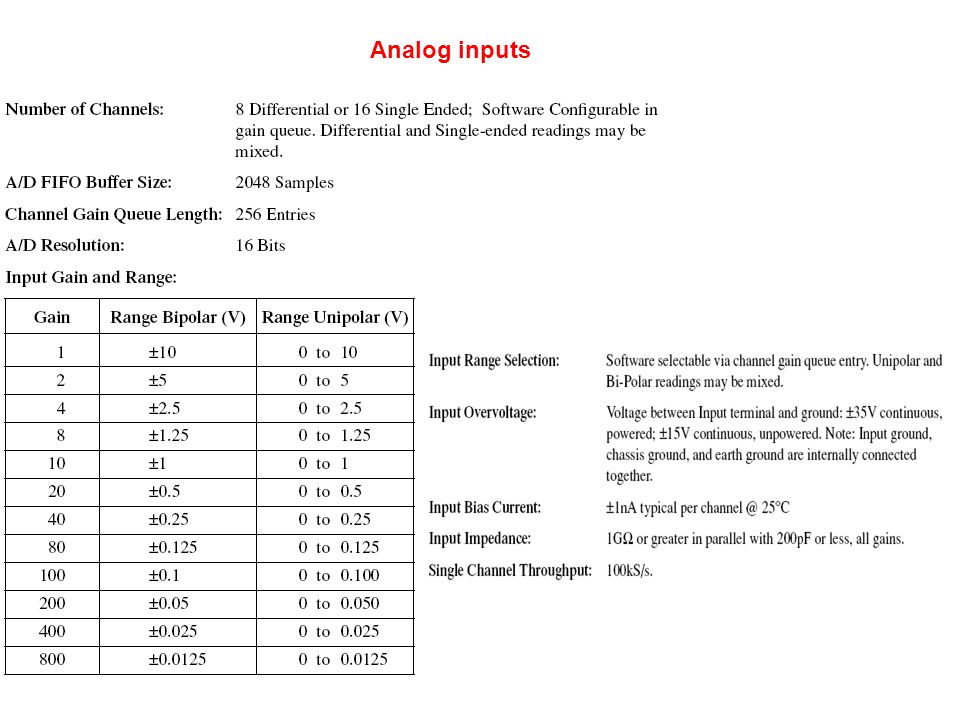

66 Analog inputs

67

68

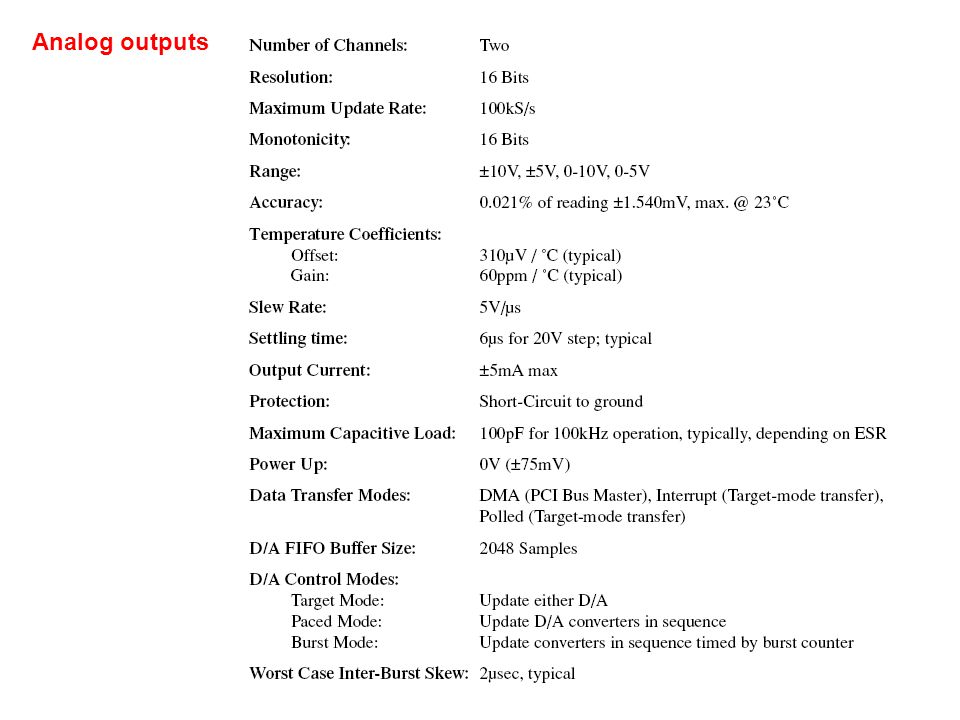

69 Analog outputs

70

71

72

73

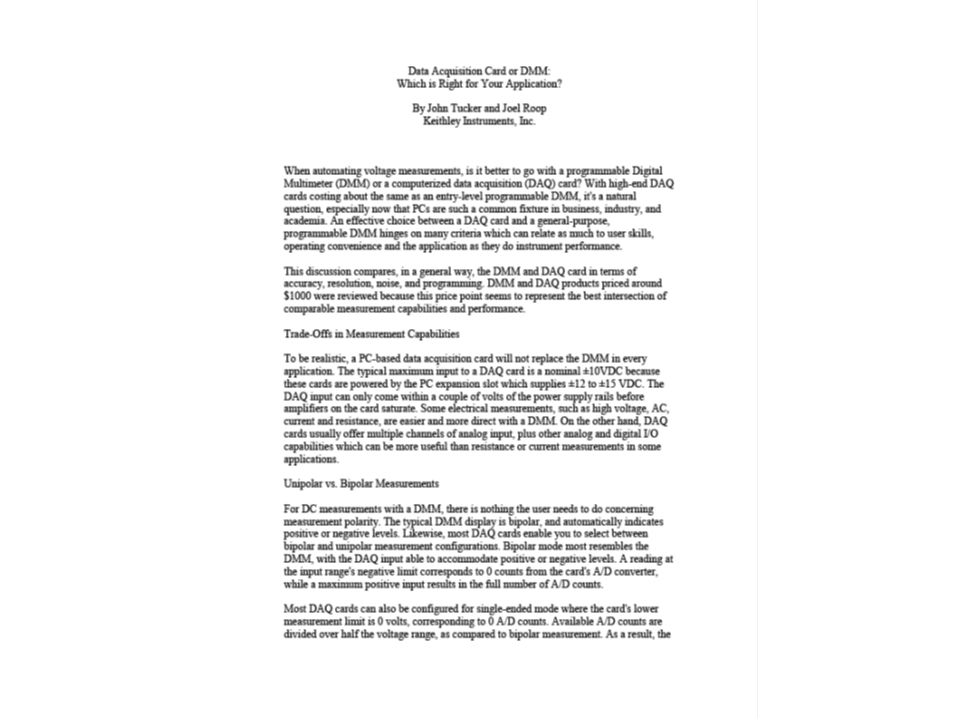

74

75
