Redes de Computadores Departamento de Computación Universidad de Alcalá TEMA 1 INTRODUCCIÓN A LA COMUNICACIÓN DE DATOS.

Presentación del tema: "Redes de Computadores Departamento de Computación Universidad de Alcalá TEMA 1 INTRODUCCIÓN A LA COMUNICACIÓN DE DATOS."— Transcripción de la presentación:

1 Redes de Computadores Departamento de Computación Universidad de Alcalá TEMA 1 INTRODUCCIÓN A LA COMUNICACIÓN DE DATOS

2 Redes de Computadores Departamento de Computación Universidad de Alcalá Uso de las redes de ordenadores Objetivos de las redes –Origen primero Abaratamiento y fiabilidad –Origen Actual Compartir recursos y abaratamiento de costos Aplicaciones Tv., E-mail, V. Conferencia, etc.

3 Redes de Computadores Departamento de Computación Universidad de Alcalá Estructura de las redes Arquitectura

4 Redes de Computadores Departamento de Computación Universidad de Alcalá Estructura de las redes Arquitectura (topología)

5 Redes de Computadores Departamento de Computación Universidad de Alcalá Estructura de las redes Jerarquía de los protocolos

6 Redes de Computadores Departamento de Computación Universidad de Alcalá Estructura de las redes Jerarquía de los protocolos –Organización en capas o niveles. Objetivo: Ofrecer servicios y liberar a las capas superiores de cómo realizar el servicio Conversación entre capas: La capa n de una máquina conversa con su homóloga de otra máquina. Entre cada par de capas adyacentes hay un interface definiendo los servicios y operaciones primitivas. Al conjunto de capas y protocolos se denomina Arquitectura de Red.

7 Redes de Computadores Departamento de Computación Universidad de Alcalá Modelo de referencia OSI  Una capa se crea en la situación donde se necesita un nivel diferente de abstracción.  Cada capa realiza funciones bien definidas.  La función que realiza cada capa deberá seleccionarse con la intención de definir protocolos normalizados internacionalmente.  Los límites de cada capa deberán seleccionarse tomando en cuenta la minimización del flujo a través de los interfaces.  Como colofón, el número de capas deberá ser lo suficientemente grande para que funciones diferentes no tenga que ponerse juntas en la misma capa y, también deberá ser lo suficientemente pequeño para que la arquitectura no llegue a ser difícil de manejar.

8 Redes de Computadores Departamento de Computación Universidad de Alcalá Modelo de referencia OSI

9 Redes de Computadores Departamento de Computación Universidad de Alcalá Modelo de referencia OSI Capa Física Este nivel trata los aspectos físicos de la transmisión a lo largo de un canal. Capa de Enlace Esta capa se ocupa de transmisión fiable y libre de errores. Capa de Red Esta capa se encarga del control de operación de la Subred. Capa de Transporte Suministra a la capa superior un transporte de datos fiable ocultando el tipo de red existente.

10 Redes de Computadores Departamento de Computación Universidad de Alcalá Modelo de referencia OSI Capa de Sesión Permite el dialogo de los usuarios de la red de forma ordenada. Capa de presentación Esta capa se ocupa de los aspectos sintácticos y semánticos de la información que se transmite por la red. Capa de Aplicación Contiene una gran variedad de protocolos adaptados a una gran parte de los dispositivos conectables a la capa. Transmisión de Datos en el modelo OSI

11 Redes de Computadores Departamento de Computación Universidad de Alcalá Modelo de referencia OSI Transmisión de Datos en el modelo OSI

12 Redes de Computadores Departamento de Computación Universidad de Alcalá Servicios Terminología OSI Entidades :Son los elementos activos de cada nivel pudiendo ser tanto software como hardware.Las entidades del nivel N proporcionan servicios a las entidades del nivel N+1, con lo que la capa N es proveedor de un servicios y la capa N+1 es usuario de dicho servicio.

13 Redes de Computadores Departamento de Computación Universidad de Alcalá Servicios Servicios orientados a conexión y sin conexión –El servicio orientado a conexión se basa en el sistema telefónico, antes de transmitir deberá establecer el circuito virtual por el cual circularán los datos, una vez establecido se procederá a transmitirlos, todos los datos llevarán el mismo camino, con los cual no necesitan dirección, una vez concluida la transmisión se liberará el circuito. –En el servicio sin conexión, también conocido como no orientado a conexión, los datos son enviados su dirección de destino, cada una de la unidades puede ir por diferentes caminos, según el estado de la red, pudiendo llegar a su destino desordenados, este servicio es similar al de correos.

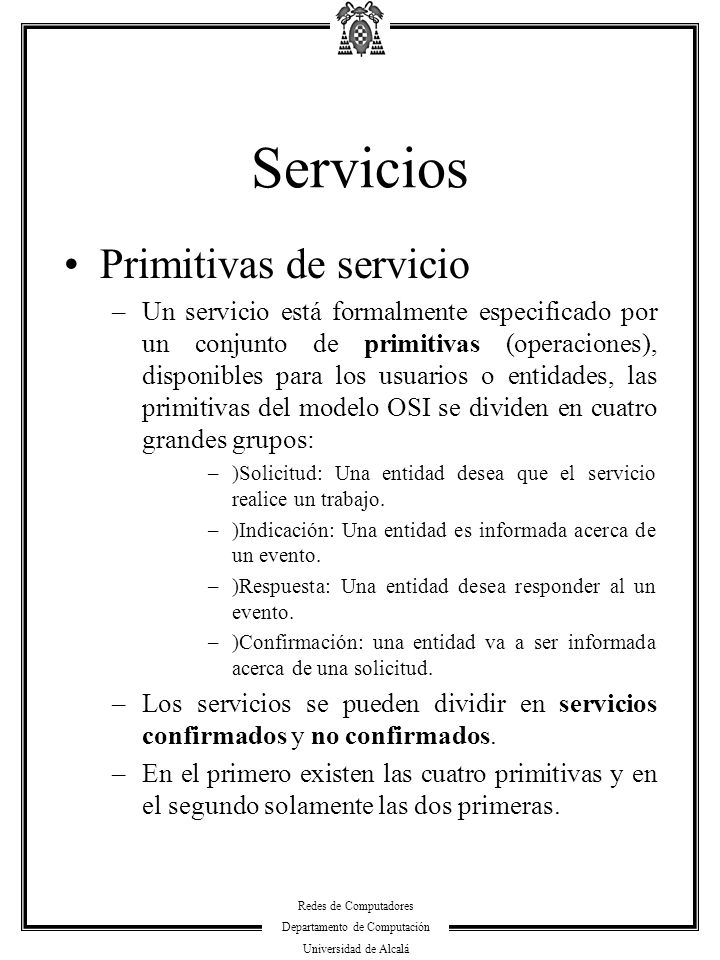

14 Redes de Computadores Departamento de Computación Universidad de Alcalá Servicios Primitivas de servicio –Un servicio está formalmente especificado por un conjunto de primitivas (operaciones), disponibles para los usuarios o entidades, las primitivas del modelo OSI se dividen en cuatro grandes grupos: –)Solicitud: Una entidad desea que el servicio realice un trabajo. –)Indicación: Una entidad es informada acerca de un evento. –)Respuesta: Una entidad desea responder al un evento. –)Confirmación: una entidad va a ser informada acerca de una solicitud. –Los servicios se pueden dividir en servicios confirmados y no confirmados. –En el primero existen las cuatro primitivas y en el segundo solamente las dos primeras.

15 Redes de Computadores Departamento de Computación Universidad de Alcalá Normalización UIT (Unión internacional de telecomunicaciones) promueve recomendaciones técnicas sobre telefonía y comunicación de datos, un ejemplo puede ser v.24, v.28,v.32, etc. ISO (Organización internacional de normalización) posee infinidad de comités, subcomités y grupos de trabajo entre los que podemos mencionar TC97 encargado de la normalización en la comunicación de datos. El modelo de referencia básica OSI de ISO se denomina ISO 7498. IEEE (Instituto de ingeniería electrica y electrónica) desarrolla normas, ejemplo 802 de redes locales adoptada por ISO como ISO 8802.

16 Redes de Computadores Departamento de Computación Universidad de Alcalá Ejemplos de Redes Redes públicas En gran parte del mundo las compañías de telefonía ofrecen servicios de red normalizados X.25, así como terminales virtuales, correo electrónico, X.400, etc. ARPANET (Red de la Agencia de proyectos de investigación avanzados ) Posee unos protocolos que cubren el mismo campo cubierto por protocolos OSI. El protocolo de red se denomina IP (Internet protocol - protocolo entre redes), es un protocolo sin conexión diseñado para la interconexión de grandes redes LAN y WAN. El protocolo de transporte está a orientado a conexión denominado TCP ( protocolo de control de transmisión) pareciéndose mucho al protocolo de transporte de OSI. USENET Creada en las universidades de Duke y North Caroline ofreciendo inicialmente un servicio de noticias (news), en Europa EUnet ofrece también correo electrónico. CSNET Similar a ARPANET pero creada por la fundación nacional de ciencias norteamericana. Utiliza al igual que las dos anteriores el protocolo TCP/IP. BITNET Creada por las universidades de New York y Yale, su equivalente europea es EARN SNA Es la aportación de IBM a las redes, el modelo OSI se configura similarmente a SNA, incluyendo el concepto de capa, estratificación y posee unas funciones aproximadamente iguales.
