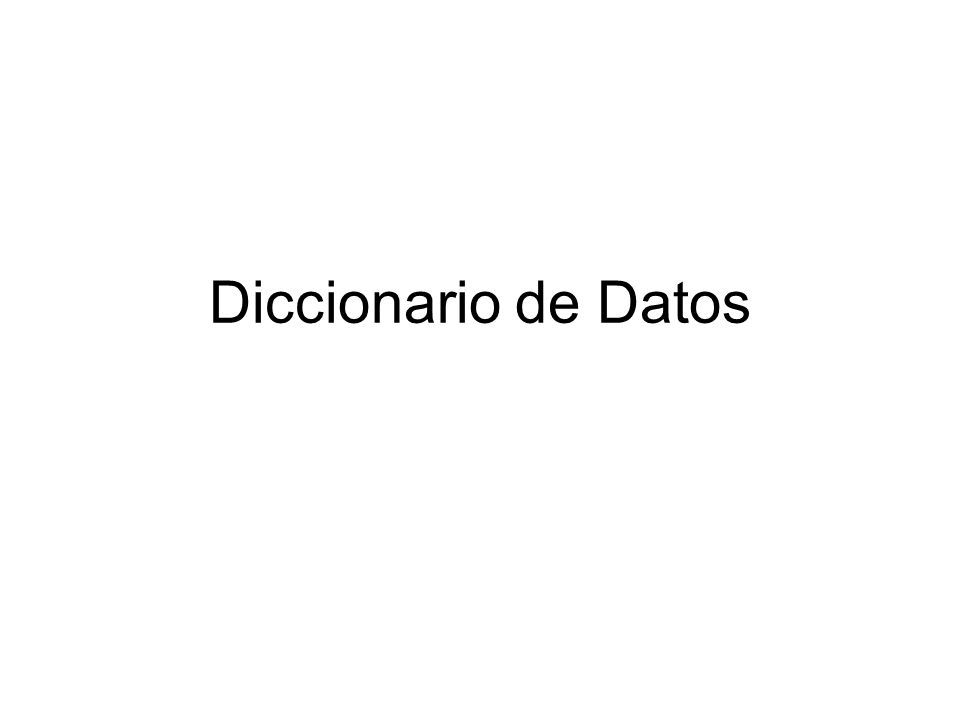

1 Diccionario de Datos

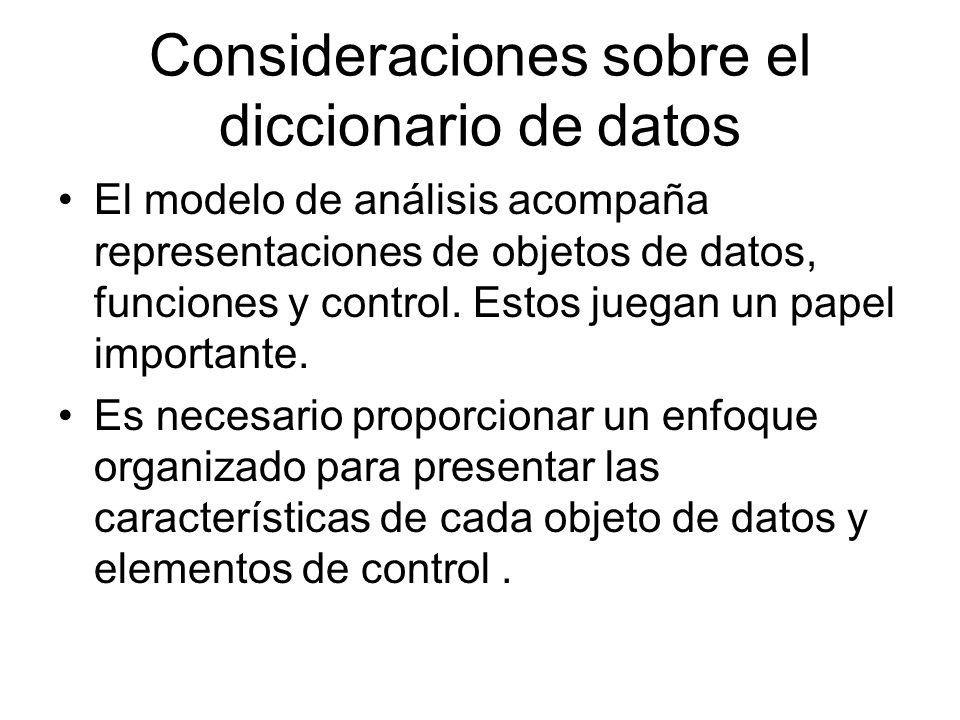

2 Consideraciones sobre el diccionario de datos
El modelo de análisis acompaña representaciones de objetos de datos, funciones y control. Estos juegan un papel importante. Es necesario proporcionar un enfoque organizado para presentar las características de cada objeto de datos y elementos de control .

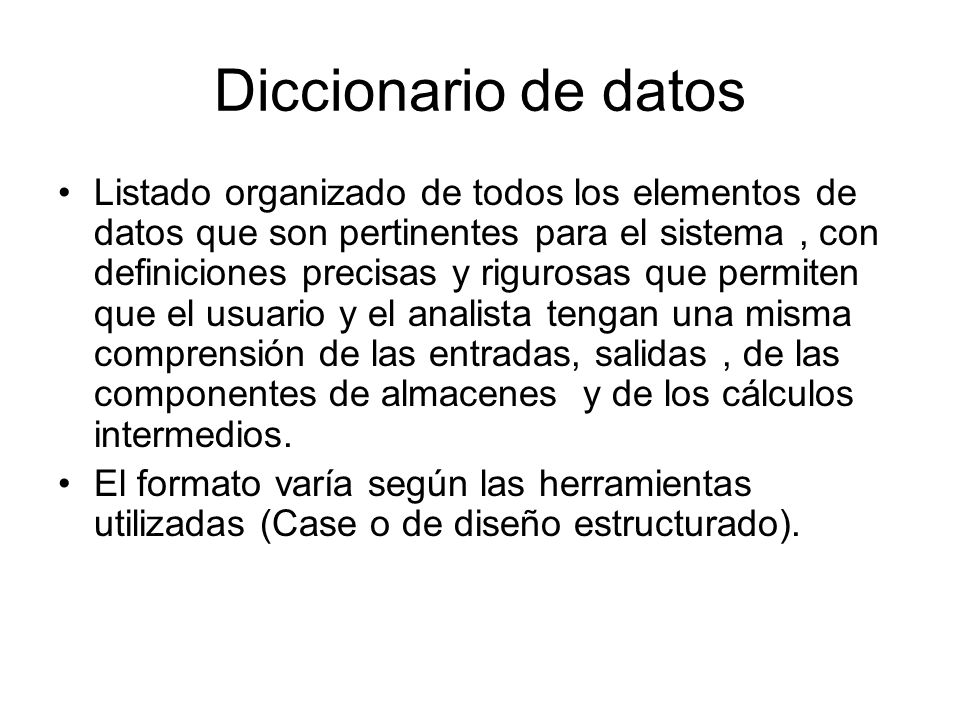

3 Diccionario de datos Listado organizado de todos los elementos de datos que son pertinentes para el sistema , con definiciones precisas y rigurosas que permiten que el usuario y el analista tengan una misma comprensión de las entradas, salidas , de las componentes de almacenes y de los cálculos intermedios. El formato varía según las herramientas utilizadas (Case o de diseño estructurado).

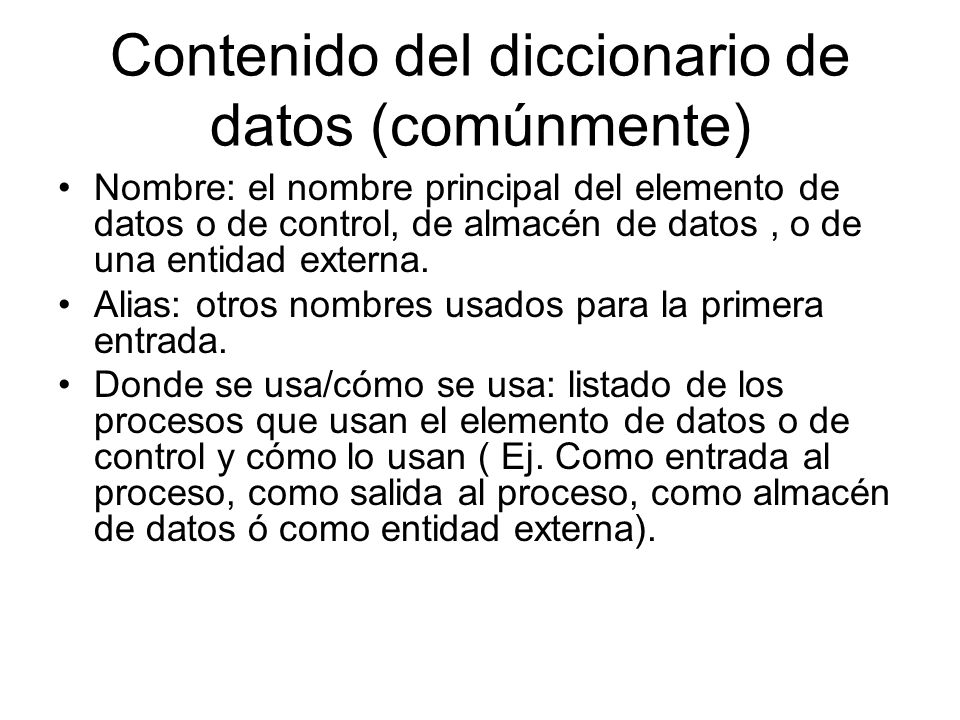

4 Contenido del diccionario de datos (comúnmente)
Nombre: el nombre principal del elemento de datos o de control, de almacén de datos , o de una entidad externa. Alias: otros nombres usados para la primera entrada. Donde se usa/cómo se usa: listado de los procesos que usan el elemento de datos o de control y cómo lo usan ( Ej. Como entrada al proceso, como salida al proceso, como almacén de datos ó como entidad externa).

5 Descripción del contenido: el contenido representado mediante una notación.
Información adicional: otra información sobre los tipos de datos, los valores implícitos, las restricciones o limitaciones, etc.

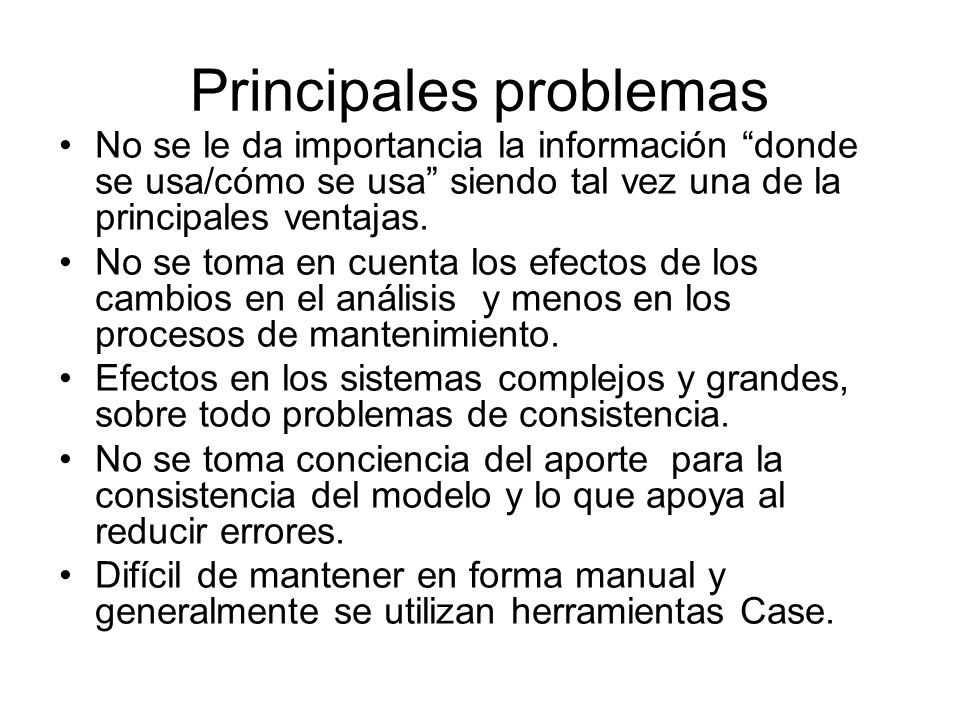

6 Principales problemas
No se le da importancia la información “donde se usa/cómo se usa” siendo tal vez una de la principales ventajas. No se toma en cuenta los efectos de los cambios en el análisis y menos en los procesos de mantenimiento. Efectos en los sistemas complejos y grandes, sobre todo problemas de consistencia. No se toma conciencia del aporte para la consistencia del modelo y lo que apoya al reducir errores. Difícil de mantener en forma manual y generalmente se utilizan herramientas Case.

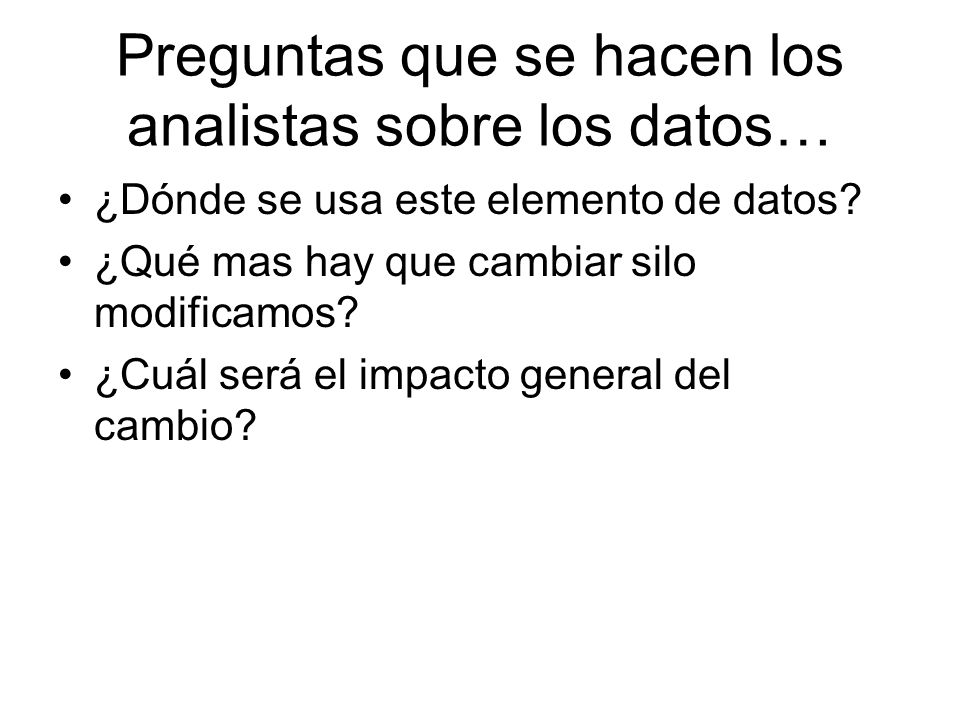

7 Preguntas que se hacen los analistas sobre los datos…
¿Dónde se usa este elemento de datos? ¿Qué mas hay que cambiar silo modificamos? ¿Cuál será el impacto general del cambio?

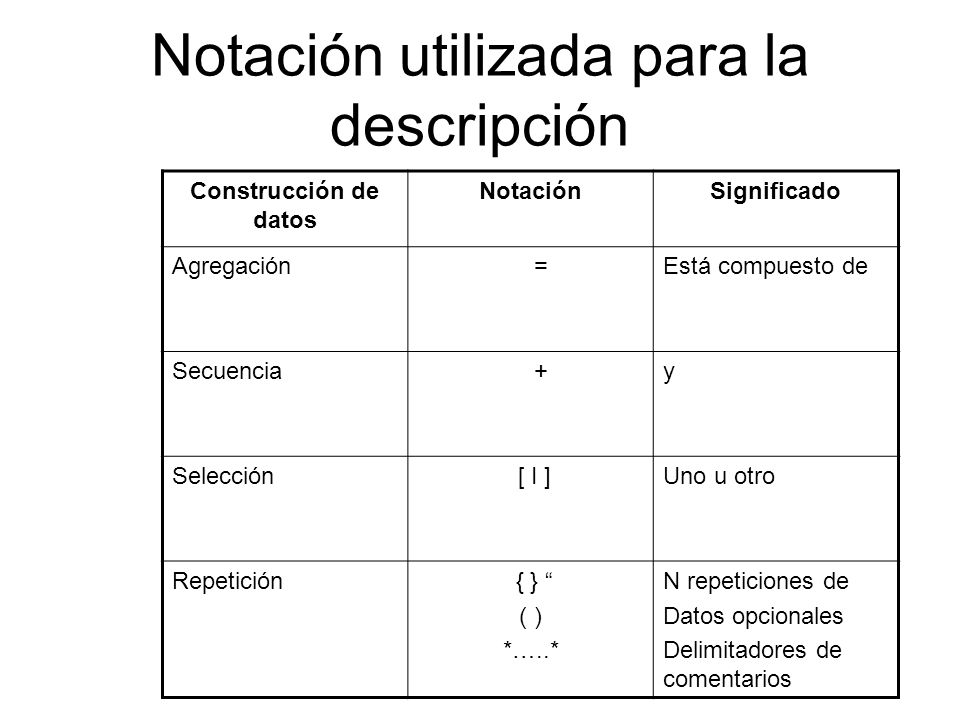

8 Notación utilizada para la descripción
Construcción de datos Notación Significado Agregación = Está compuesto de Secuencia + y Selección [ I ] Uno u otro Repetición { } “ ( ) *…..* N repeticiones de Datos opcionales Delimitadores de comentarios

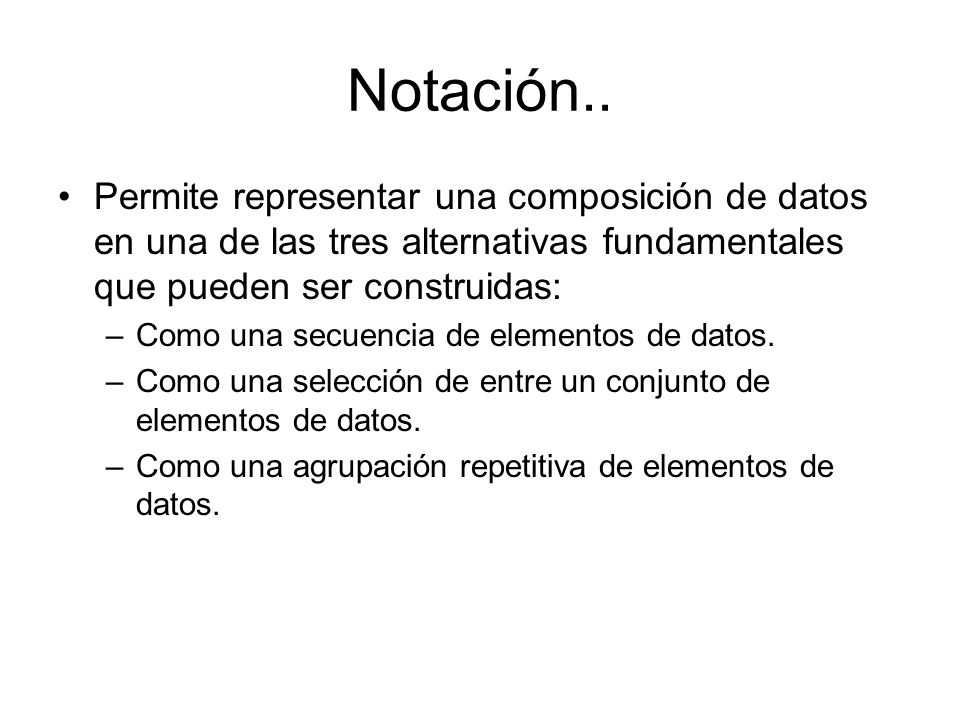

9 Notación.. Permite representar una composición de datos en una de las tres alternativas fundamentales que pueden ser construidas: Como una secuencia de elementos de datos. Como una selección de entre un conjunto de elementos de datos. Como una agrupación repetitiva de elementos de datos.

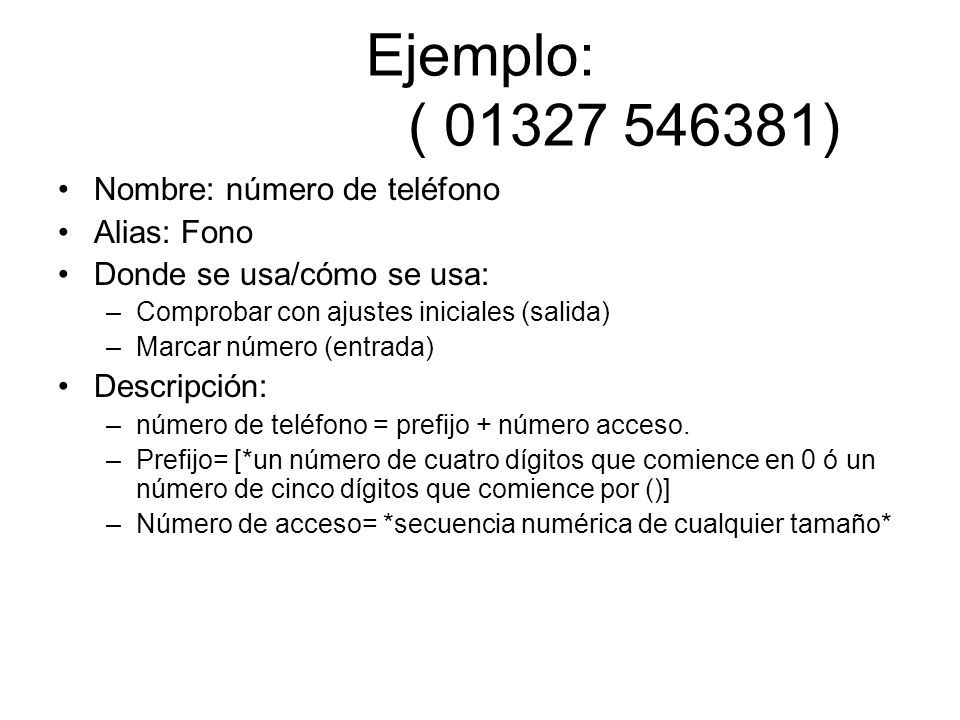

10 Ejemplo: ( 01327 546381) Nombre: número de teléfono Alias: Fono
Donde se usa/cómo se usa: Comprobar con ajustes iniciales (salida) Marcar número (entrada) Descripción: número de teléfono = prefijo + número acceso. Prefijo= [*un número de cuatro dígitos que comience en 0 ó un número de cinco dígitos que comience por ()] Número de acceso= *secuencia numérica de cualquier tamaño*
