1 Curs de components inductius

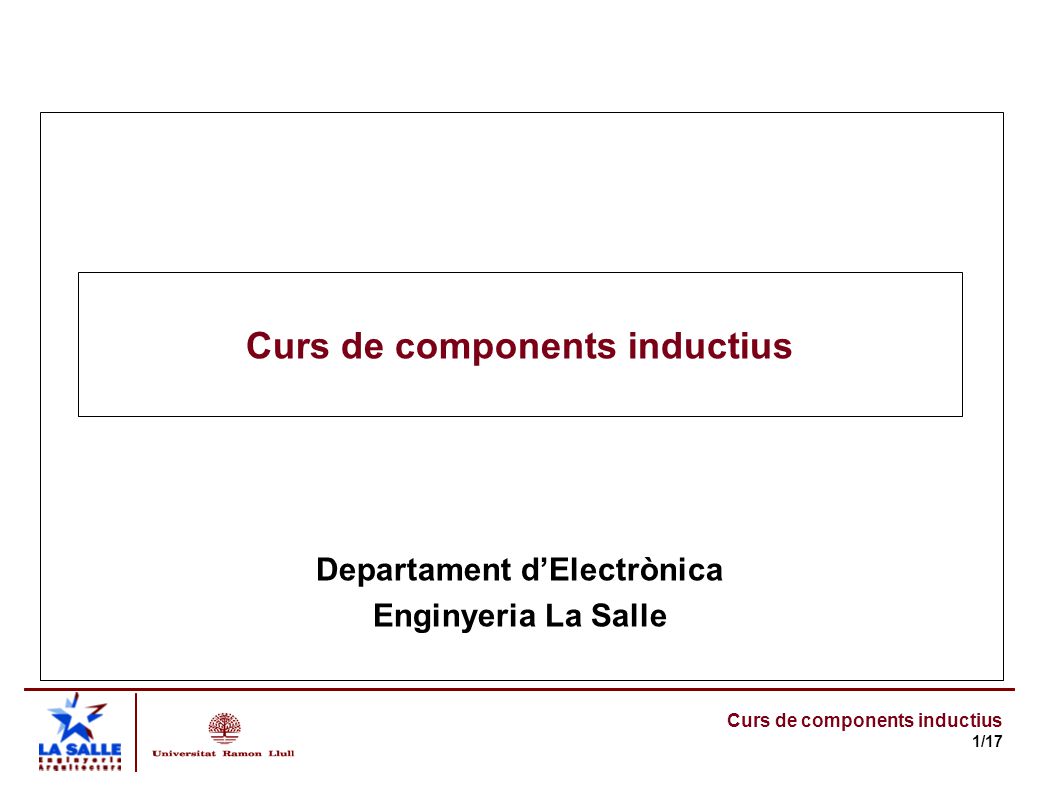

Departament d’Electrònica Enginyeria La Salle

2 Índice 1. Introducción a los transformadores

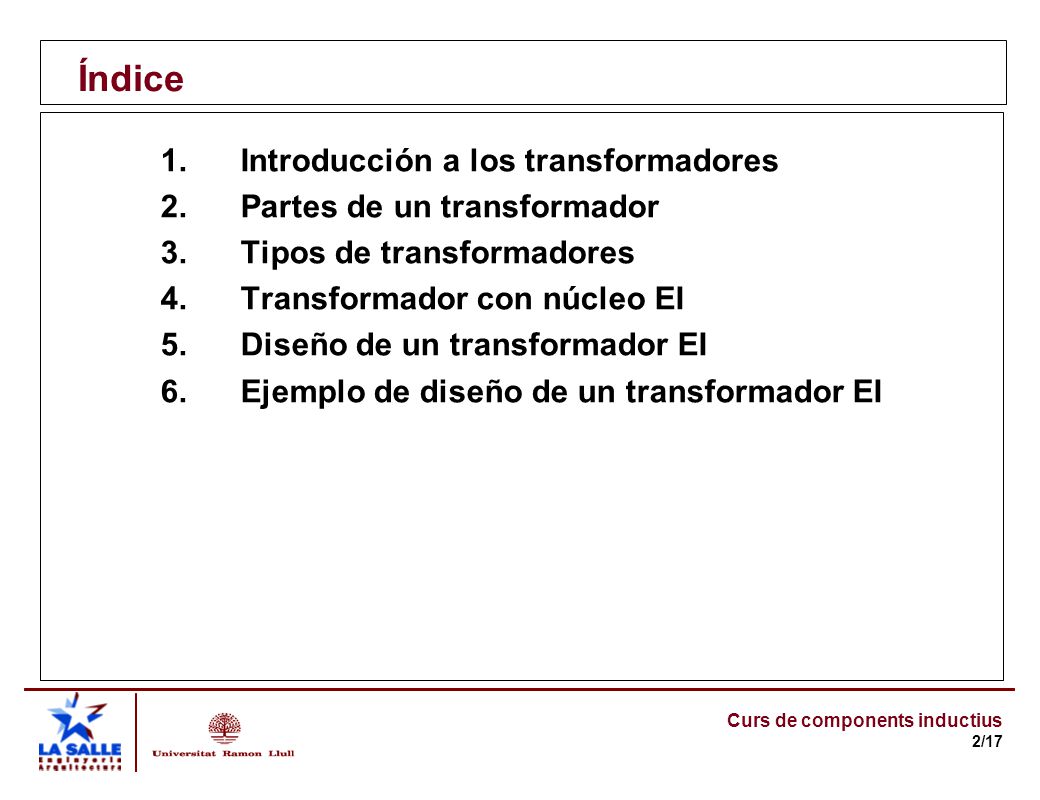

2.      Partes de un transformador 3.      Tipos de transformadores Transformador con núcleo EI 5.      Diseño de un transformador EI 6.      Ejemplo de diseño de un transformador EI

3 1. Introducción a los transformadores

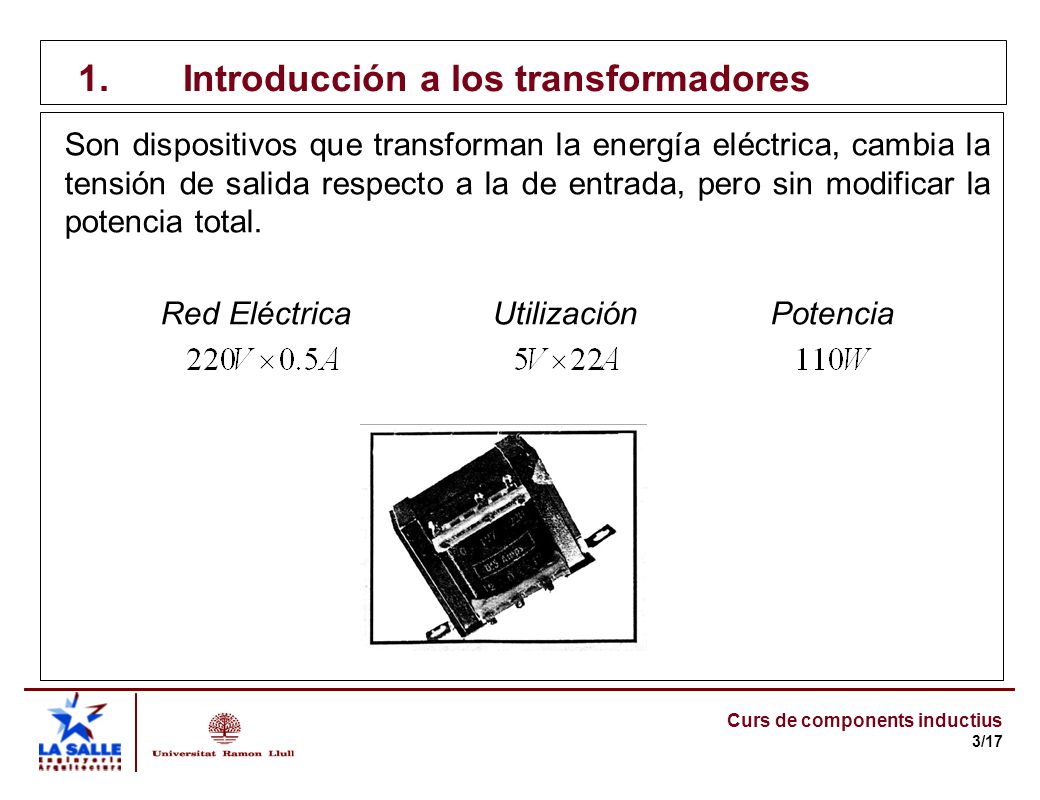

Son dispositivos que transforman la energía eléctrica, cambia la tensión de salida respecto a la de entrada, pero sin modificar la potencia total. Red Eléctrica Utilización Potencia

4 2. Partes de un transformador

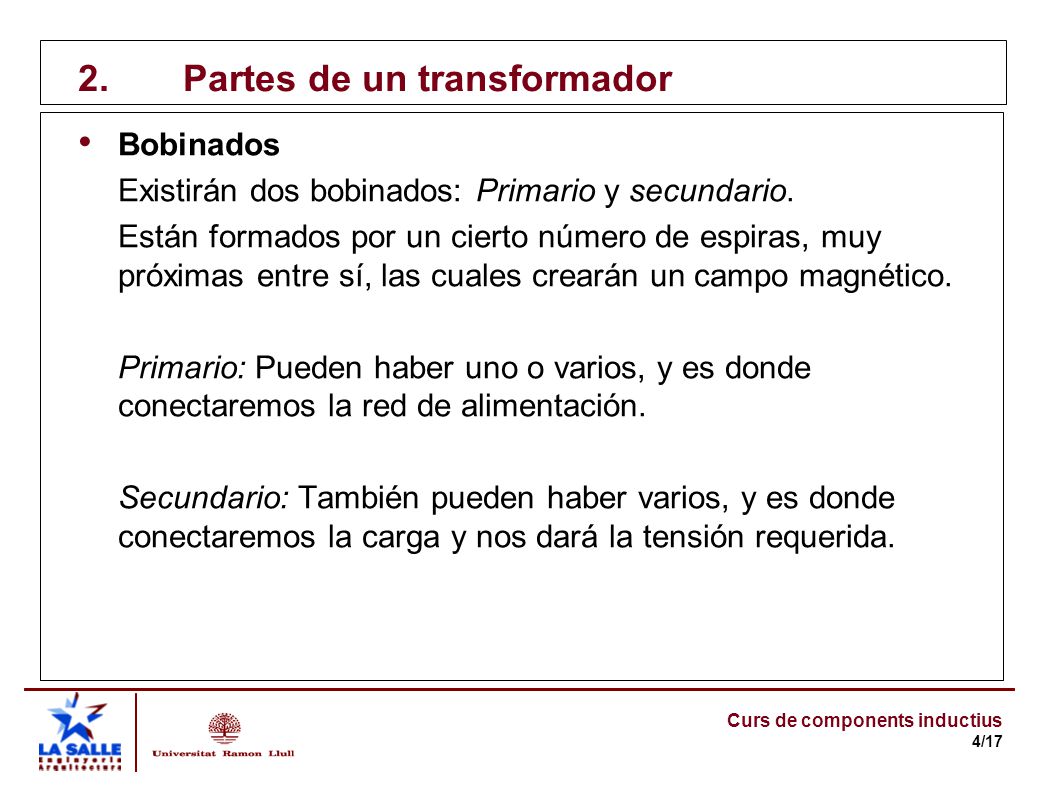

Bobinados Existirán dos bobinados: Primario y secundario. Están formados por un cierto número de espiras, muy próximas entre sí, las cuales crearán un campo magnético. Primario: Pueden haber uno o varios, y es donde conectaremos la red de alimentación. Secundario: También pueden haber varios, y es donde conectaremos la carga y nos dará la tensión requerida.

5 2. Partes de un transformador

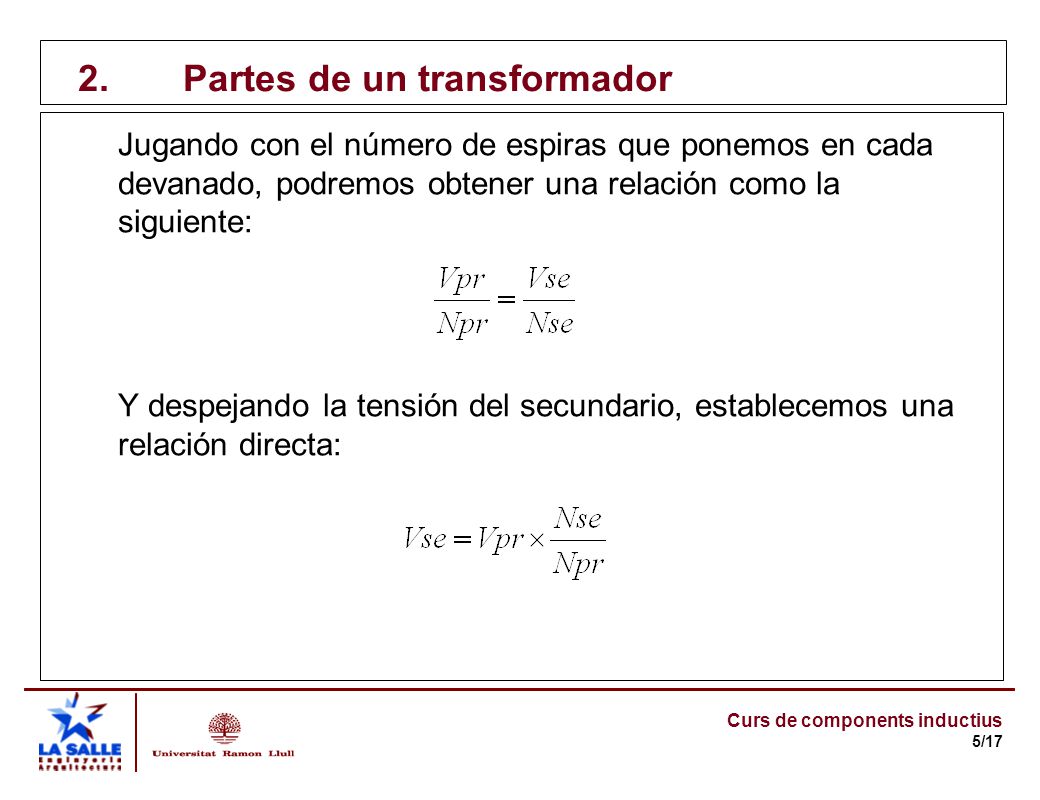

Jugando con el número de espiras que ponemos en cada devanado, podremos obtener una relación como la siguiente: Y despejando la tensión del secundario, establecemos una relación directa:

6 2. Partes de un transformador

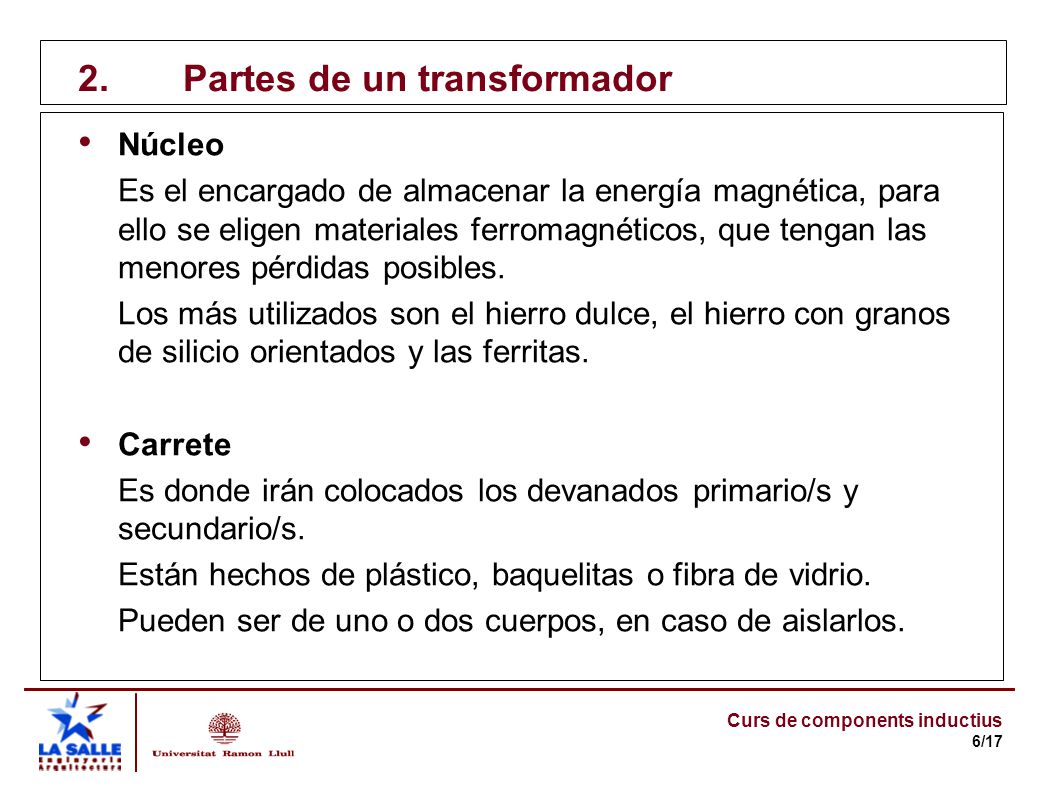

Núcleo Es el encargado de almacenar la energía magnética, para ello se eligen materiales ferromagnéticos, que tengan las menores pérdidas posibles. Los más utilizados son el hierro dulce, el hierro con granos de silicio orientados y las ferritas. Carrete Es donde irán colocados los devanados primario/s y secundario/s. Están hechos de plástico, baquelitas o fibra de vidrio. Pueden ser de uno o dos cuerpos, en caso de aislarlos.

7 2. Partes de un transformador
Carrete de 1 cuerpo Carrete de 2 cuerpos

8 3. Tipos de transformadores

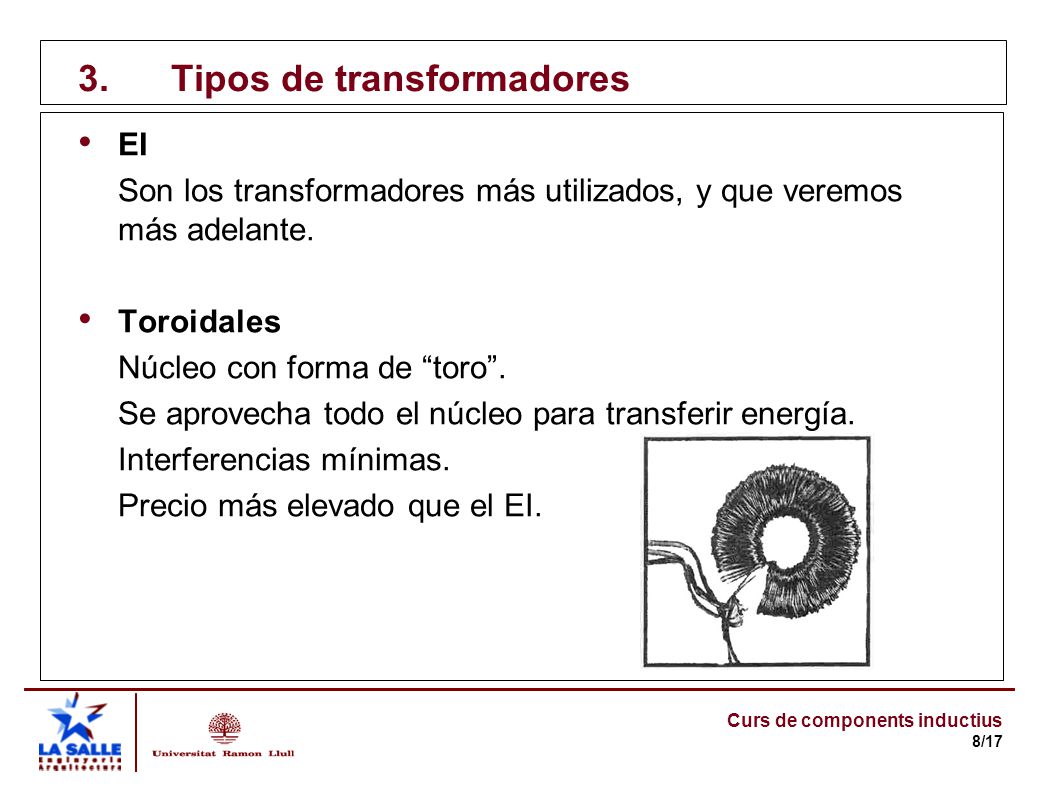

EI Son los transformadores más utilizados, y que veremos más adelante. Toroidales Núcleo con forma de “toro”. Se aprovecha todo el núcleo para transferir energía. Interferencias mínimas. Precio más elevado que el EI.

9 3. Tipos de transformadores

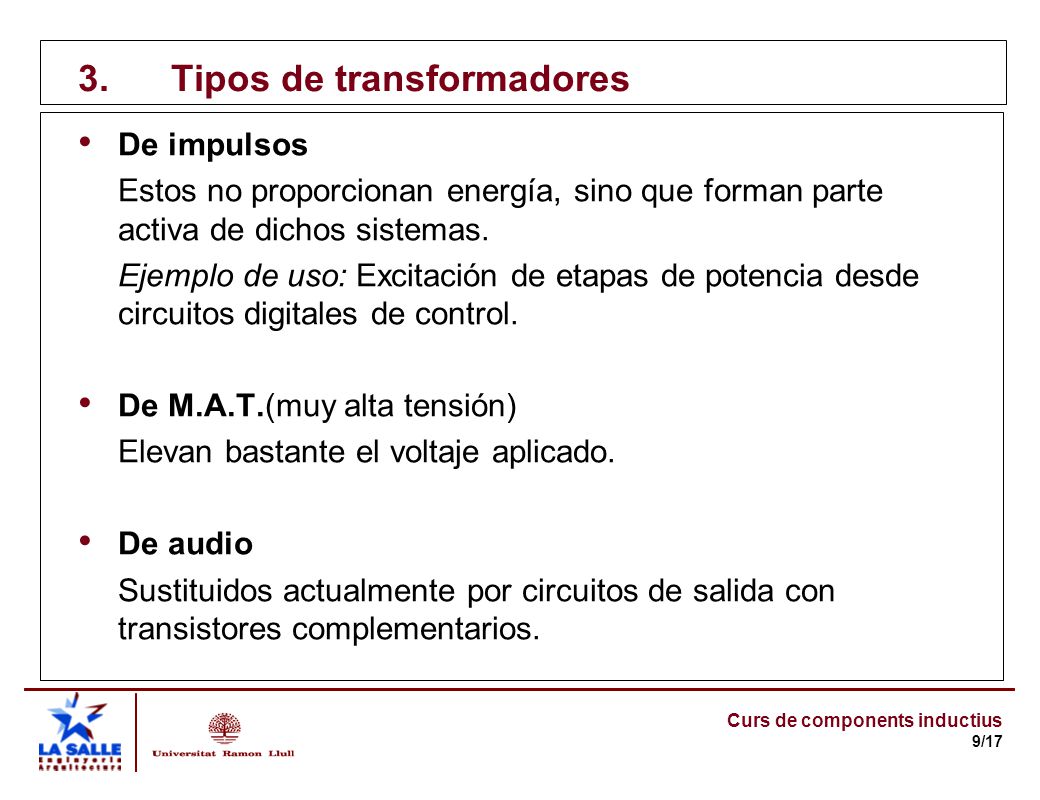

De impulsos Estos no proporcionan energía, sino que forman parte activa de dichos sistemas. Ejemplo de uso: Excitación de etapas de potencia desde circuitos digitales de control. De M.A.T.(muy alta tensión) Elevan bastante el voltaje aplicado. De audio Sustituidos actualmente por circuitos de salida con transistores complementarios.

10 3. Tipos de transformadores

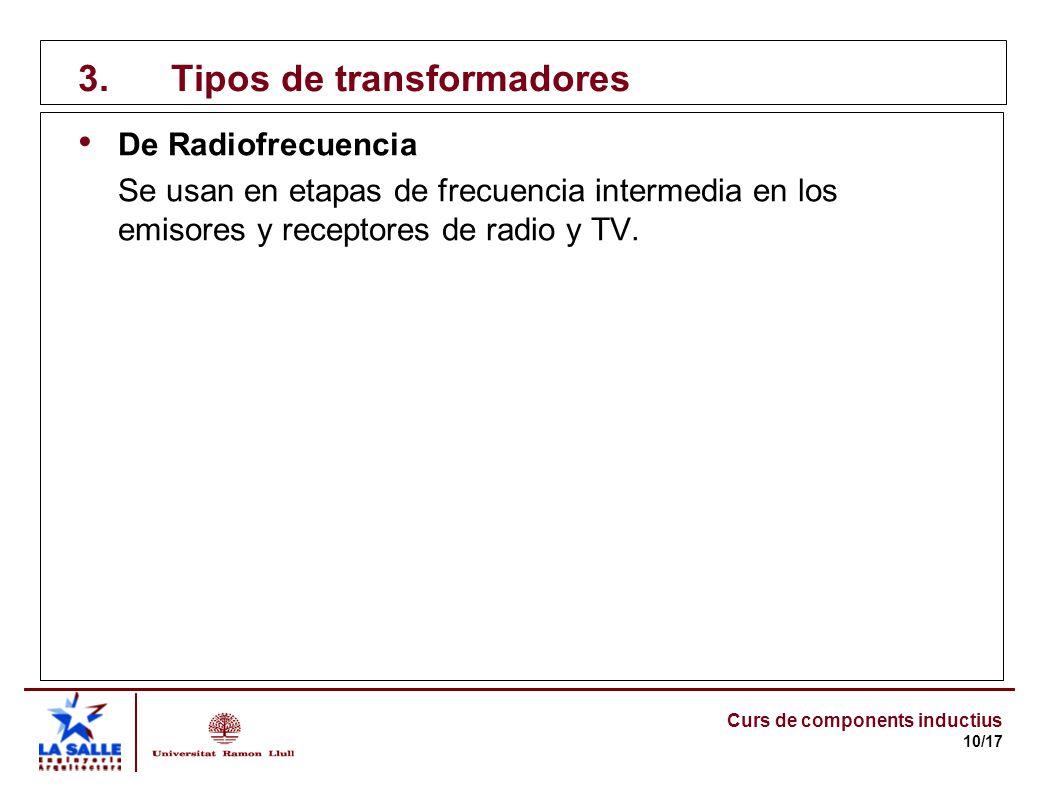

De Radiofrecuencia Se usan en etapas de frecuencia intermedia en los emisores y receptores de radio y TV.

11 4. Transformador con núcleo EI

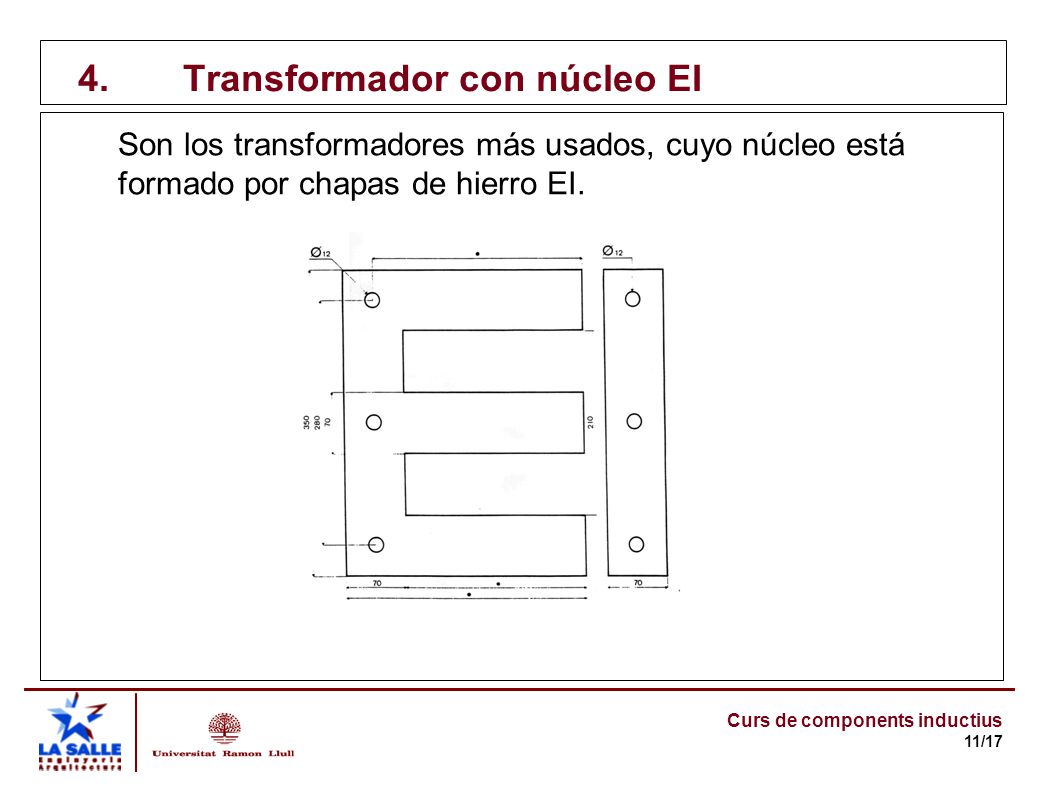

Son los transformadores más usados, cuyo núcleo está formado por chapas de hierro EI.

12 5. Diseño de un transformador EI

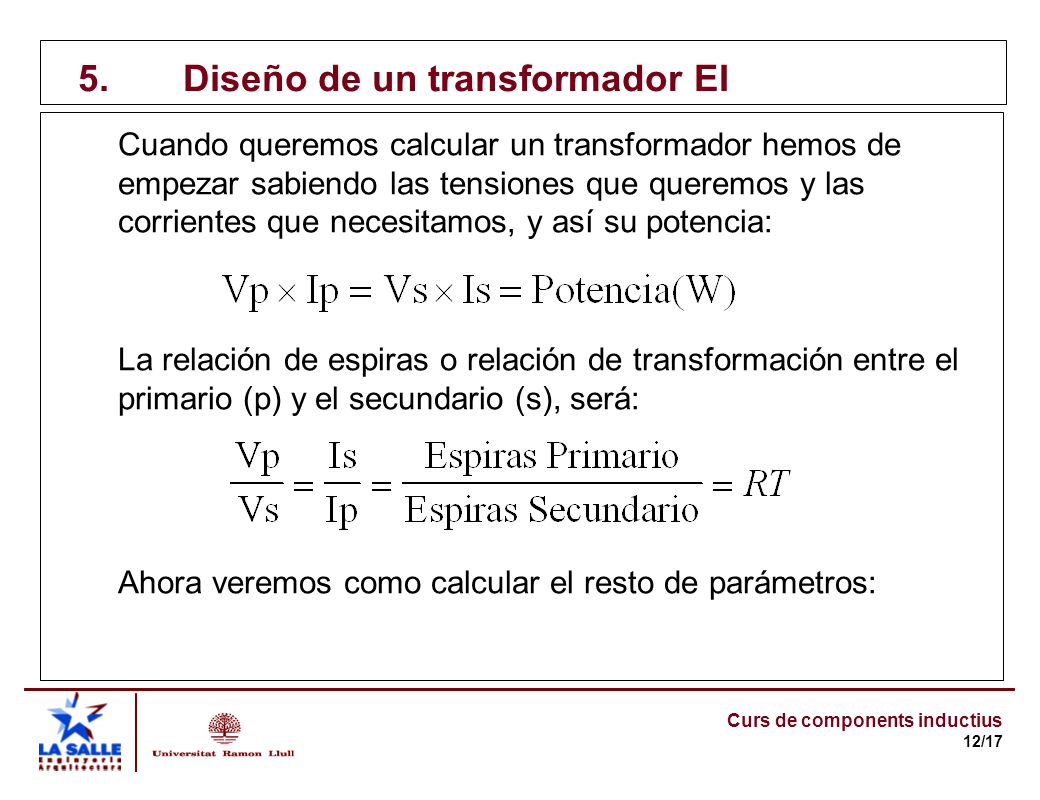

Cuando queremos calcular un transformador hemos de empezar sabiendo las tensiones que queremos y las corrientes que necesitamos, y así su potencia: La relación de espiras o relación de transformación entre el primario (p) y el secundario (s), será: Ahora veremos como calcular el resto de parámetros:

13 5. Diseño de un transformador EI

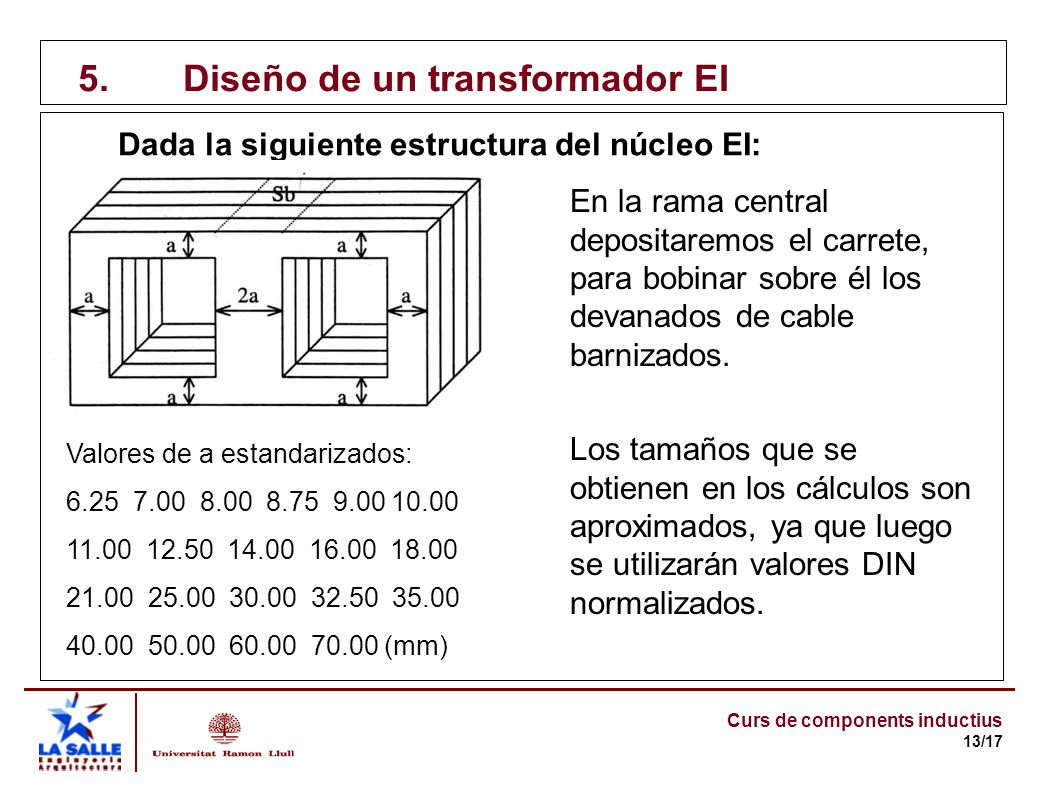

Dada la siguiente estructura del núcleo EI: En la rama central depositaremos el carrete, para bobinar sobre él los devanados de cable barnizados. Los tamaños que se obtienen en los cálculos son aproximados, ya que luego se utilizarán valores DIN normalizados. Valores de a estandarizados: (mm)

14 5. Diseño de un transformador EI

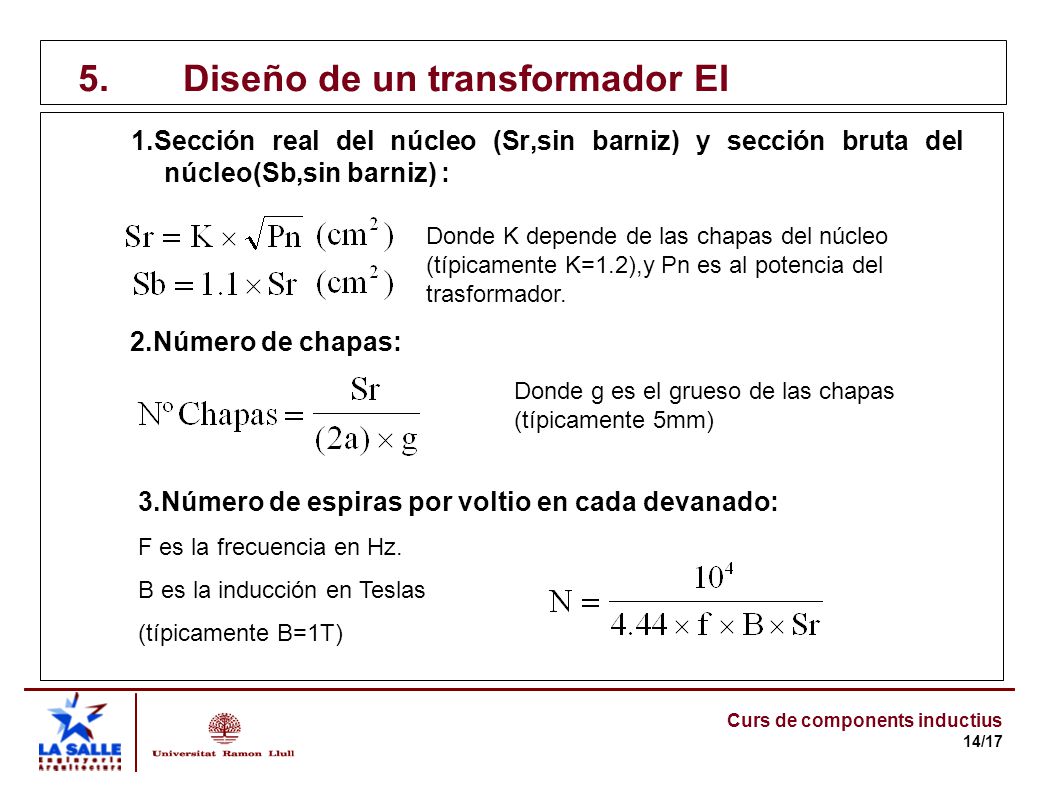

1.Sección real del núcleo (Sr,sin barniz) y sección bruta del núcleo(Sb,sin barniz) : Donde K depende de las chapas del núcleo (típicamente K=1.2),y Pn es al potencia del trasformador. 2.Número de chapas: Donde g es el grueso de las chapas (típicamente 5mm) 3.Número de espiras por voltio en cada devanado: F es la frecuencia en Hz. B es la inducción en Teslas (típicamente B=1T)

15 5. Diseño de un transformador EI

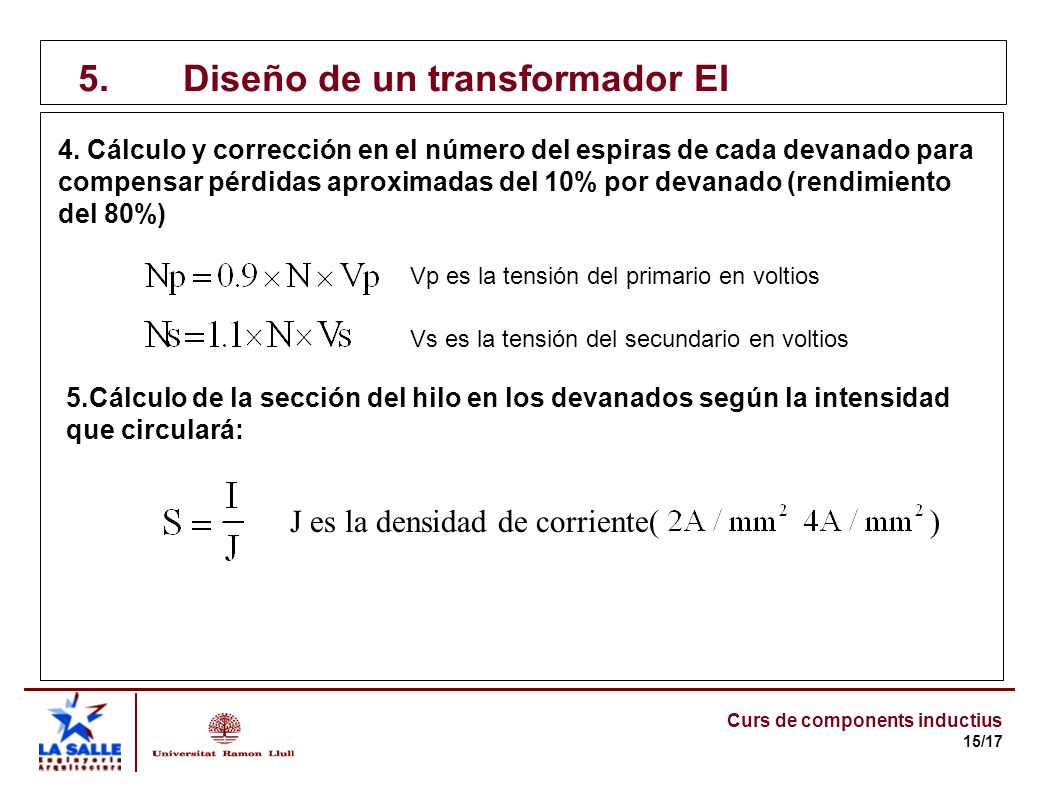

4. Cálculo y corrección en el número del espiras de cada devanado para compensar pérdidas aproximadas del 10% por devanado (rendimiento del 80%) Vp es la tensión del primario en voltios Vs es la tensión del secundario en voltios 5.Cálculo de la sección del hilo en los devanados según la intensidad que circulará: J es la densidad de corriente( )

16 6. Ejemplo de diseño de un transformador EI

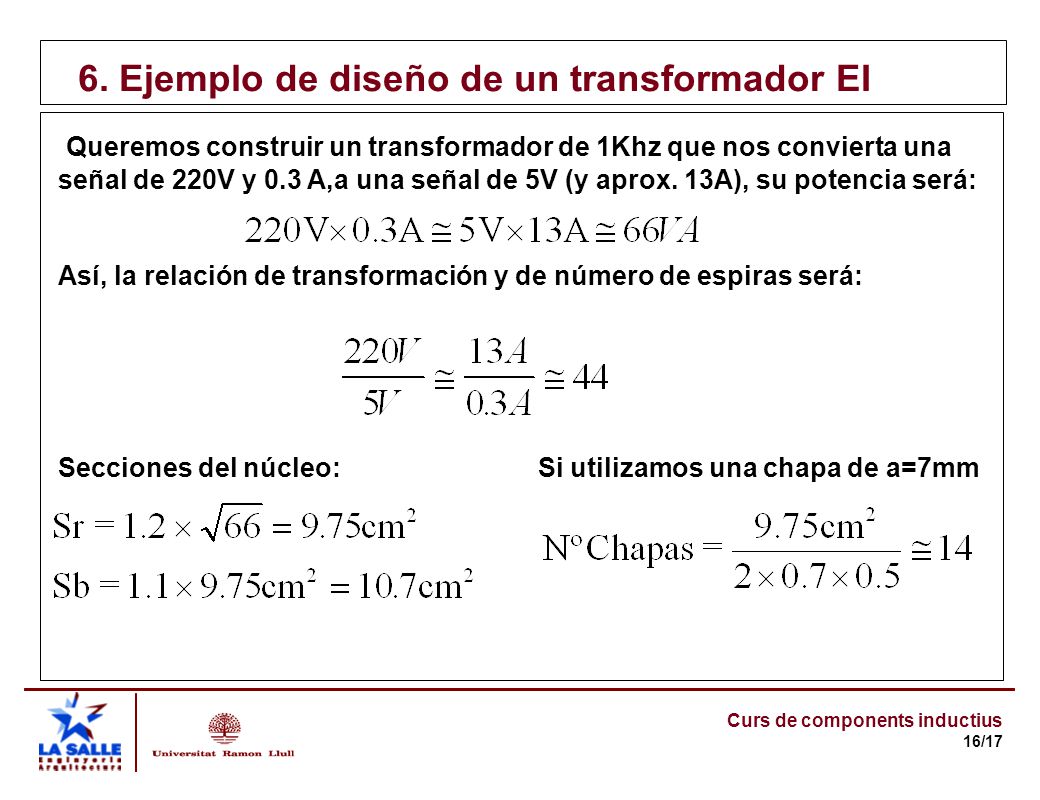

Queremos construir un transformador de 1Khz que nos convierta una señal de 220V y 0.3 A,a una señal de 5V (y aprox. 13A), su potencia será: Así, la relación de transformación y de número de espiras será: Secciones del núcleo: Si utilizamos una chapa de a=7mm

17 6. Ejemplo de diseño de un transformador EI
Después de calcular el número de espiras por voltio, calculas el número de espiras del primario y del secundario: Finalmente, calcularemos la sección del hilo.Para ello supondremos que utilizamos el mismo tipo de hilo en el primario y el secundario.Así que cogeremos la I más grande, la del secundario:
