Identificando bobinas en Circuitos Electrónicos

Presentación del tema: "Identificando bobinas en Circuitos Electrónicos"— Transcripción de la presentación:

1 Identificando bobinas en Circuitos Electrónicos

2 Símbolo para identificarla en Circuito Eléctrico

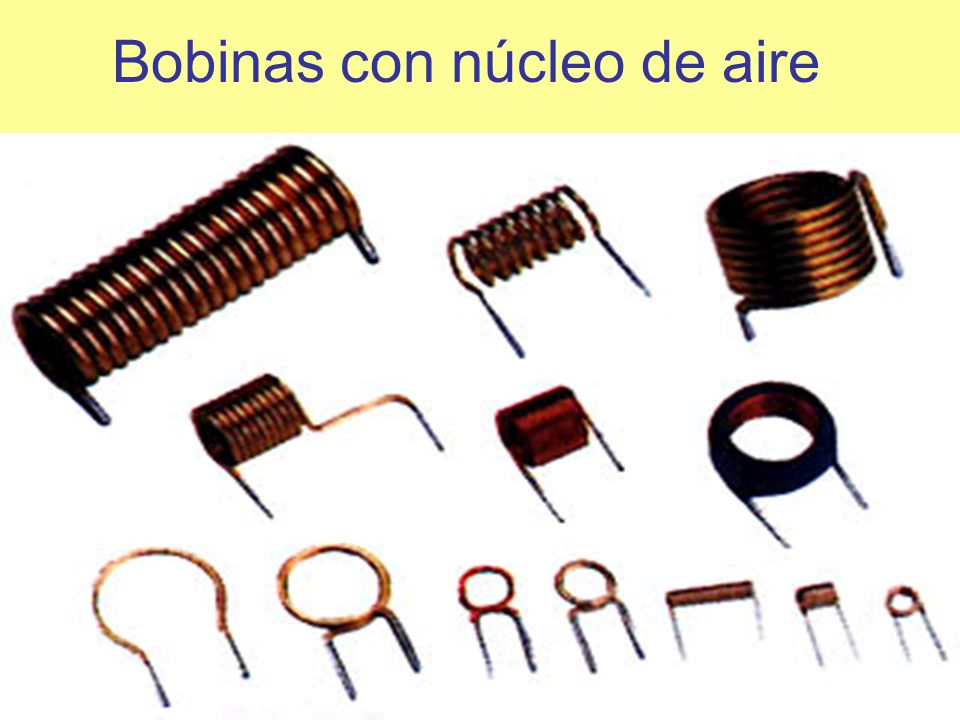

3 Bobinas con núcleo de aire

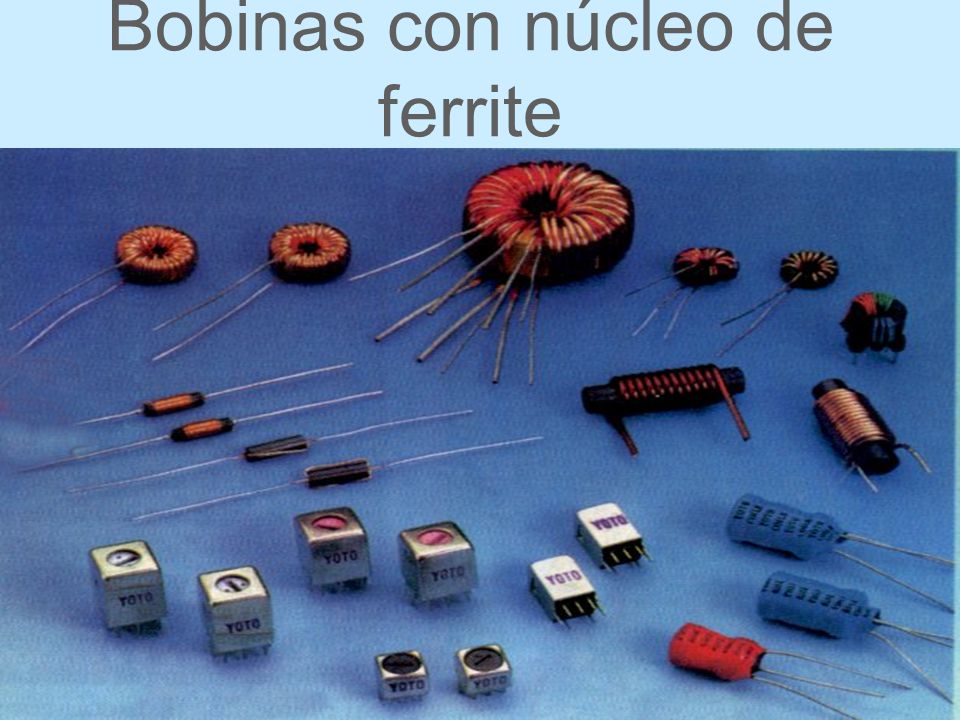

4 Bobinas con núcleo de ferrite

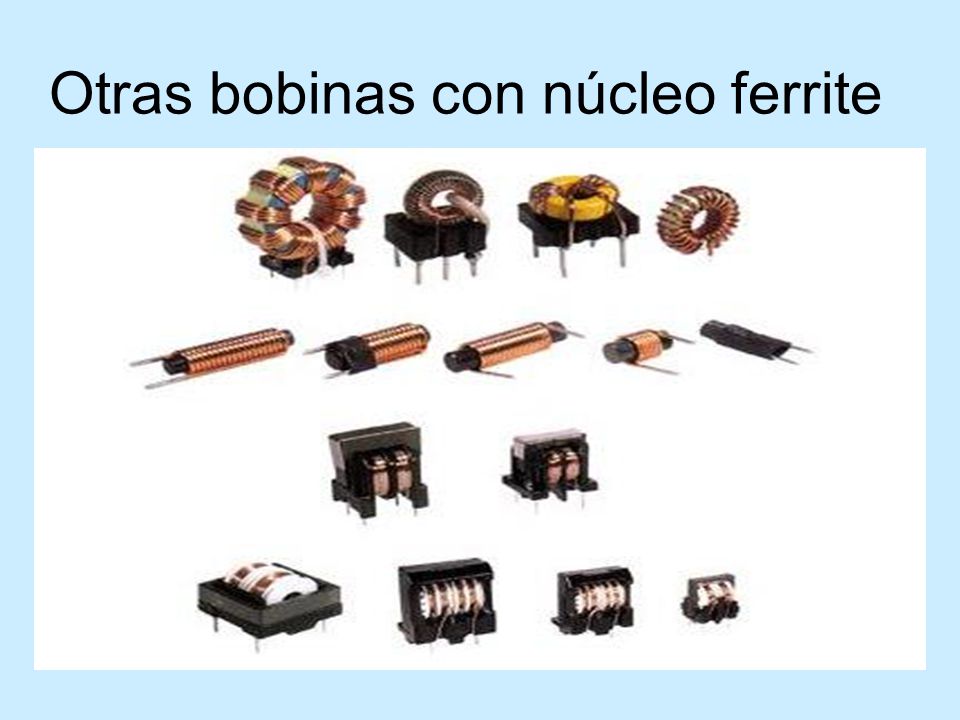

5 Otras bobinas con núcleo ferrite

6 Bobina de parlante

7 ¿Cómo se miden las bobinas?
Se miden en Henrios “H” (y representa con la letra “L”). se arman y venden en valores en el orden de los micro-Henrrios y mili-Henrrios. Cuanto más “Henrrios” mida una bobina más tiempo tardará en plasmar la densidad del flujo magnético que es capaz de crear, de ahí que; más H menor frecuencia de trabajo.

8 Entonces ¿Por qué las bobinas de parlantes se miden en ohms?
Porque en los parlantes se indica la Impedancia que ofrece dicha bobina a frecuencia relativamente baja. Solo que normalmente cuando medimos la resistencia de una bobina de parlante nos da un valor aproximado a su valor de Impedancia en frecuencias que van desde unos pocos ciclos por segundo a 1 Khz.

9

10 Medir una bobina: En resumen, en una bobina medimos:
Su inductancia en henrrios “H”. Su resistencia pura (en caso de ser necesario). Y en algunos casos su Impedancia a determinada frecuencia.

11 De la BOBINA al TRANSFORMADOR hay un paso.
Un “trafo” consiste en, por lo menos dos (2) ó más bobinas: Por una de las bobinas (Primario) se hace circular corriente para crear un campo magnético mediante el cual se logre inducir energía eléctrica en el otro bobinado (secundario)

12 Simbolo del transformador:

13 Bobinas de gran utilidad practica
Tener presente que tambien nos encontramos con bobinas en motores, en autos, motos, etc.

14 Bobinas en MOTOR

15 Calculo de Bobinas: Al pretender armar una bobina se toman en cuenta :
Numero de vueltas (espiras). Sección de la bobina (y/ó el diámetro). El largo de la bobina (separacion entre espiras). Núcleo ferromagnético (aire,ferrite ó hierro)

16

17
